Руководство пользователя HomeSiren Jeweller

HomeSiren Jeweller — беспроводная домашняя сирена с мощностью до 100 дБ. Используется внутри помещений, быстро устанавливается и настраивается, оснащена светодиодом (плюс позволяет подключить внешний), работает до 5 лет от батареи.

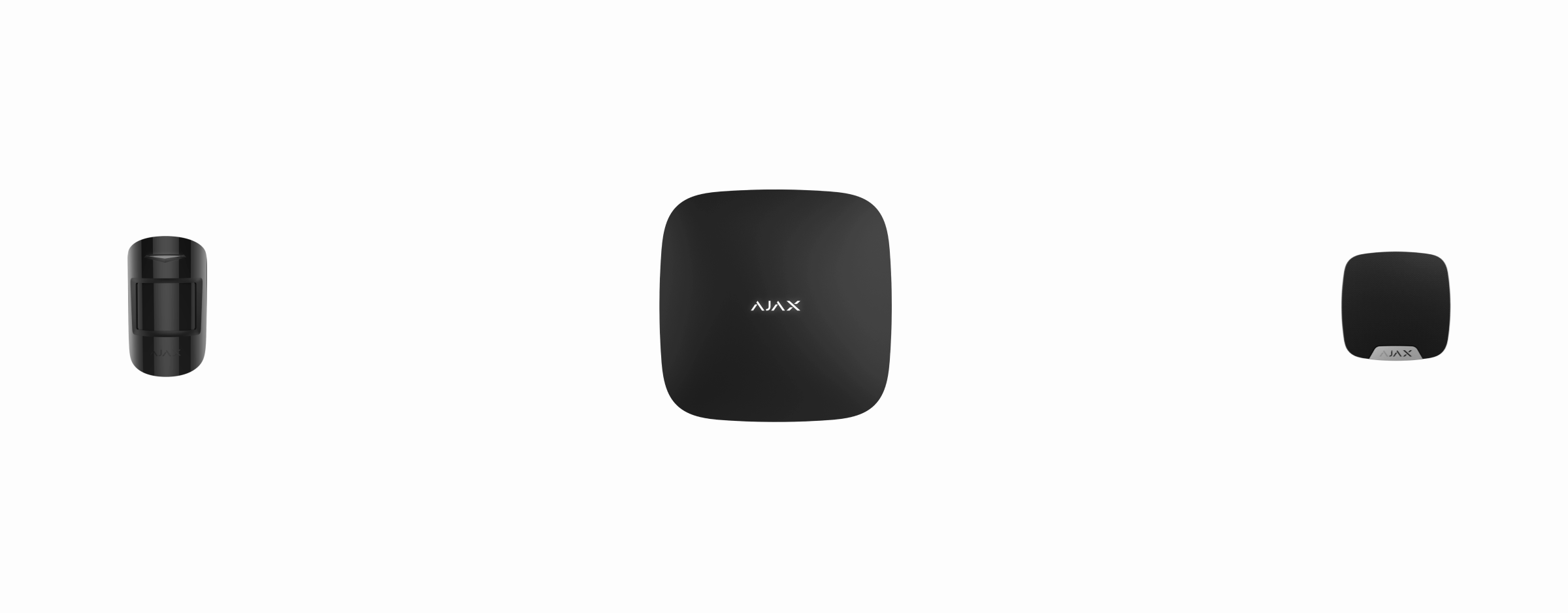

HomeSiren работает в составе системы Ajax, подключаясь по защищенному протоколу Jeweller к хабу. Дальность связи — до 2000 метров при отсутствии преград.

Сирена настраивается через мобильное приложение для смартфонов на iOS и Android. Обо всех событиях пользователя уведомляют push-нотификации, SMS-сообщения и звонки (если включены).

Система Ajax самодостаточная, но пользователь может подключить ее к пульту охранной компании.

Функциональные элементы

1. Световой индикатор

2. Зуммер сирены под сеткой

3. Крепежная панель SmartBracket (перфорированная часть необходима для срабатывания тампера при попытке отрыва сирены от поверхности)

4. QR–код

5. Кнопка тампера

6. Разъем подключения выносного светового индикатора

7. Кнопка включения / выключения

Принцип работы

Сирена существенно повышает эффективность системы безопасности, являясь самым оперативным средством реагирования на проникновение в помещение. С высокой вероятностью ее тревожного сигнала будет достаточно, чтобы спугнуть злоумышленников.

Устройство оснащено громким зуммером — звук сирены слышен издалека. При правильной установке демонтировать и отключить сработавшую сирену непросто: корпус прочный, питание автономное, а кнопка включения / выключения блокируется, когда система безопасности поставлена на охрану.

Подключение устройства к хабу

Прежде чем начать подключение

1. Следуя рекомендациям инструкции хаба, установите на смартфон приложение Ajax. Создайте учетную запись, добавьте в приложение хаб и создайте хотя бы одну комнату.

2. Зайдите в приложение Ajax.

3. Включите хаб и проверьте подключение к интернету (по Ethernet кабелю и/или GSM сети).

4. Убедитесь, что хаб не на охране и не обновляется посмотрев его состояние в мобильном приложении.

Как подключить HomeSiren к хабу

1. Нажмите Добавить устройство в приложении Ajax.

2. Назовите устройство, отсканируйте или же впишите вручную QR код (размещен на корпусе и упаковке), выберите комнату размещения.



3. Нажмите Добавить — начнется обратный отсчет.

4. Включите устройство, зажав кнопку питания на 3 секунды.



Чтобы произошло обнаружение и сопряжение, устройство должно находиться в зоне действия радиосвязи хаба (на одном охраняемом объекте). Если HomeSiren уже была привязана к другому хабу, выключите сирену и повторите стандартную процедуру добавления.

Запрос на подключение к хабу передается только в момент включения устройства.

HomeSiren выключается автоматически через 6 секунд после включения, если не удалось подключиться к хабу. Для повторной попытки подключения не нужно повторно отключать устройство.

Подключенная к хабу HomeSiren появится в списке устройств хаба в приложении. Обновление статусов устройств в списке зависит от установленного в настройках хаба времени опроса, значение по умолчанию — 36 секунд.

Состояния

Состояния сирены можно узнать в приложении Ajax:

1. Перейдите во вкладку Устройства .

2. Выберите HomeSiren в списке.

Настройка

Чтобы изменить настройки HomeSiren, в приложении Ajax::

1. Выберите необходимый хаб, если у вас их несколько или используете PRO приложение.

2. Перейдите во вкладку Устройства .

3. Выберите HomeSiren в списке.

4. Перейдите в Настройки, нажав на .

5. Установите необходимые параметры.

6. Нажмите Назад, чтобы новые настройки сохранились.

Настройка оповещений сирены

Настройка обработки тревог датчиков

Через приложение Ajax можно настроить, тревоги каких датчиков активируют сирену. Это может помочь исключить ситуацию, когда система безопасности оповещает о тревоге датчика протечки LeaksProtect или любого другого. Параметр регулируется в настройках нужного датчика или устройства:

1. Войдите в приложение Ajax.

2. Перейдите в меню Устройства .

3. Выберите нужный датчик или устройство.

4. Перейдите в его настройки и установите необходимые параметры активации сирены.

Настройка реакции на тревогу тампера

Сирена может реагировать на тревоги тамперов устройств и датчиков. Опция по умолчанию выключена. Учитывайте, что тампер реагирует на открытие и закрытие корпуса, даже если система не поставлена под охрану!

Что такое тампер

Чтобы сирена реагировала на сработку тампера, в приложении Ajax:

1. Перейдите в меню Устройства .

2. Выберите хаб и перейдите в его настройки .

3. Выберите меню Сервисные.

4. Перейдите в Настройки сирен.

5. Включите опцию Активировать сирену, если открыт корпус хаба или датчика.

Настройка реакции на нажатие тревожной кнопки в приложении Ajax

Сирена может реагировать на нажатие тревожной кнопки в приложениях Ajax. Учитывайте, что тревожную кнопку можно нажать, даже если система не поставлена под охрану!

Чтобы сирена реагировала на нажатие тревожной кнопки:

1. Перейдите в меню Устройства .

2. Выберите хаб и перейдите в его настройки .

3. Выберите меню Сервисные.

4. Перейдите в Настройки сирен.

5. Включите опцию Активировать сирену, если нажата тревожная кнопка в приложении.

Настройка индикации сирены после тревоги

С помощью светодиодной индикации сирена может информировать о том, что в системе под охраной была сработка.

Опция работает так:

1. Система регистрирует тревогу.

2. Сирена проигрывает сигнал тревоги (длительность и громкость зависят от настроек).

3. Световой индикатор сирены и внешний светодиод (если подключен) дважды мигает (примерно раз в 3 секунды), пока систему не снимут с охраны.

Благодаря этой возможности пользователи системы и патрули охранных компаний могут увидеть, что в системе была сработка.

Чтобы включить индикацию сирены после тревоги, в PRO приложении Ajax:

1. Перейдите в настройки сирен:

• Хаб → Настройки → Сервисные → Настройка сирен

2. Укажите, о каких событиях сирены будут информировать двойным миганием до снятия системы безопасности с охраны:

• Подтверждённая тревога

• Неподтверждённая тревога

• Вскрытие корпуса

3. Выберите необходимые сирены. Нажмите Настройки сирен. Установленные параметры сохранятся.

4. Нажмите Назад. Все установленные параметры применятся.

Настройка спецсигналов об отмене и отмене тревоги

В PRO-приставках в настройках хаба можно выбрать, какие устройства будут оповещать об отмене тревоги, а какие – об отмене тревоги. Функции Уведомление об отбое тревоги и Уведомление об отмене необходимы для систем, которые должны соответствовать требованиям стандарта ANSI/SIA CP-01-2019.

Чтобы выбрать устройства для оповещения об отмене и отмене тревоги, в PRO-приложении Ajax:

1. Выберите нужный хаб и перейдите к:

   • Настройки → Сервисные → Постановка/Снятие с охраны

2. Убедитесь, что ANSI/SIA CP-01-2019 выбрано для настройки Соответствие стандартам.

3. Выберите устройства для опций Спецсигнал на отбой тревоги и Спецсигнал на отмену тревоги.

4. Нажмите Назад, чтобы сохранить настройки.

Настройка оповещений об открытии

Оповещения об открытии – это звуковой сигнал о сработке датчиков открытия, когда система снята с охраны. Функция используется, например, в магазинах, чтобы оповестить сотрудников, что кто-то вошёл в помещение.

Настройка оповещений проходит в два этапа: настройка сирен и настройка датчиков открытия.

Узнать больше про оповещения об открытии

Настройка сирен

1. Перейдите во вкладку Устройства .

2. Выберите необходимую сирену.

3. Перейдите в её настройки, нажав на иконку шестерёнки в правом верхнем углу.

4. Перейдите в меню Настройки оповещений.

5. Промотайте вниз и включите опцию Оповещение об открытии в категории Оповещения не под охраной.

6. Укажите громкость оповещений. Доступно 3 опции:

   • Тихо (80 дБ на расстоянии 1 м).

   • Громко (93 дБ на расстоянии 1 м).

   • Очень громко (100 дБ на расстоянии 1 м).

     Указанная Громкость оповещений также распространяется и на громкость оповещений сирены при постановке/снятии и задержке на вход/выход.

7. Нажмите Назад, чтобы сохранить настройки.

8. Повторите шаги 2–7 для других сирен, на которых хотите включить оповещения.

Настройка датчиков

1. Перейдите во вкладку Устройства .

2. Выберите необходимый датчик.

3. Перейдите в его настройки, нажав на иконку шестерёнки в правом верхнем углу.

4. Перейдите в меню Оповещения об открытии.

5. Выберите события, о которых должна оповещать сирена (зависит от устройства):

   • Если открыта дверь или окно.

   • Если открыт внешний контакт (доступно, если опция «Внешний контакт» включена).

6. Выберите звук оповещения: от 1 до 4 коротких сигналов. После выбора приложение Ajax проиграет выбранный звук.

7. Нажмите Назад, чтобы сохранить настройки.

8. Повторите шаги 2–7 для остальных датчиков, на которых нужно включить оповещения.

Индикация

Тестирование работоспособности

Система Ajax позволяет проводить тесты проверки работоспособности подключенных устройств.

Тесты начинаются не мгновенно, но не более чем через 36 секунд при заданном по умолчанию периоде опроса устройств в настройках хаба (меню “Jeweller“).

Тест уровня громкости

Тест уровня сигнала Jeweller

Тест угасания сигнала

Установка устройства

Размещение Ajax HomeSiren определяет ее отдаленность от хаба и наличие между устройствами преград, препятствующих прохождению радиосигнала и звука: стен, межэтажных перекрытий, расположенных в помещении габаритных объектов.

Дальность связи с хабом при отсутствии между устройств преград — до 2000 метров. Учитывайте это при выборе места размещения HomeSiren.

При уровне сигнала в одно деление мы не гарантируем стабильную работу системы безопасности. Примите возможные меры для улучшения качества сигнала! Как минимум, переместите устройство — смещение даже на 20 сантиметров может существенно улучшить качество приема.

Если после перемещения у устройства все равно низкий или нестабильный уровень сигнала — используйте ретранслятор радиосигнала системы безопасности.

Рекомендованная высота установки — 2,5 и более метров. Это усложнит злоумышленникам доступ к устройству в случае проникновения.

Прежде чем монтировать сирену, убедитесь, что выбрали оптимальное место расположения и оно соответствует условиям этой инструкции!

Процесс установки:

1. Закрепите панель SmartBracket на поверхности комплектными шурупами. Выбрав другие средства крепежа, убедитесь, что они не повреждают и не деформируют панель.



   Двустороннюю клейкую ленту можно использовать только для временного крепления сирены. Лента со временем пересохнет, что может привести к падению и повреждению устройства.

2. Наденьте сирену на панель SmartBracket и проверните по часовой стрелке. При установке в крепежную панель тампер переключится и сирена мигнет светодиодом.

Если световой индикатор сирены не срабатывает при установке в SmartBracket, проверьте состояние тампера в приложении Ajax Security System, и следом плотность фиксации устройства на панели.

При попытке демонтажа сирены, вы получите соответствующее уведомление.

Не устанавливайте сирену:

1. за пределами помещения (на улице)

2. в местах, где звуковой сигнал будет заглушен (внутри мебели, за плотными шторами и тд.)

3. вблизи металлических предметов, вызывающих затухание радиосигнала или экранирующих его

4. в помещениях с температурой и влажностью, выходящими за пределы допустимых

5. ближе, чем в 1 метре от хаба.

Подключение внешнего светодиода

Подключенный к HomeSiren выносной светодиод работает параллельно со встроенным светодиодом устройства и полностью повторяет его индикацию.

Для подключения используйте контакт на тыльной стороне корпуса сирены, при соединении соблюдайте полярность. Черный провод клеммы — контакт “+“.

Питание на выходе: 3 В, 10 мА.

Обслуживание

Регулярно проверяйте работоспособность сирены HomeSiren.

Очищайте корпус сирены от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую салфетку, пригодную для ухода за техникой.

Не используйте для очистки устройства вещества, содержащие спирт, ацетон, бензин и другие активные растворители.

Установленные в сирену батареи обеспечивают до 5 лет автономной работы (при частоте опроса хабом в 1 минуту) или не менее чем 6 часов звучания зуммера. При разряде батарей система безопасности отправит соответствующие уведомления, а светодиод будет плавно загораться–гаснуть при включении режима охраны.

На сколько хватает батареек в устройствах Ajax и что на это влияет

Замена батарей

Технические характеристики

Все технические характеристики HomeSiren Jeweller

Соответствие стандартам

Комплектация

1. HomeSiren

2. Крепежная панель SmartBracket

3. Элемент питания CR123A (предустановлены) — 2 шт

4. Клемма для подключения светодиода

5. Монтажный комплект

6. Краткая инструкция

Гарантия

Гарантия на продукцию общества с ограниченной ответственностью “Аджакс Системс Манюфекчуринг” действует 2 года после покупки и не распространяется на комплектный аккумулятор.

Если устройство работает некорректно, рекомендуем сначала обратиться в службу поддержки — в половине случаев технические вопросы могут быть решены удаленно!

Гарантийные обязательства

Пользовательское соглашение

Связаться с технической поддержкой:

• e-mail

• Telegram

• Номер телефона: 0 (800) 331 911
