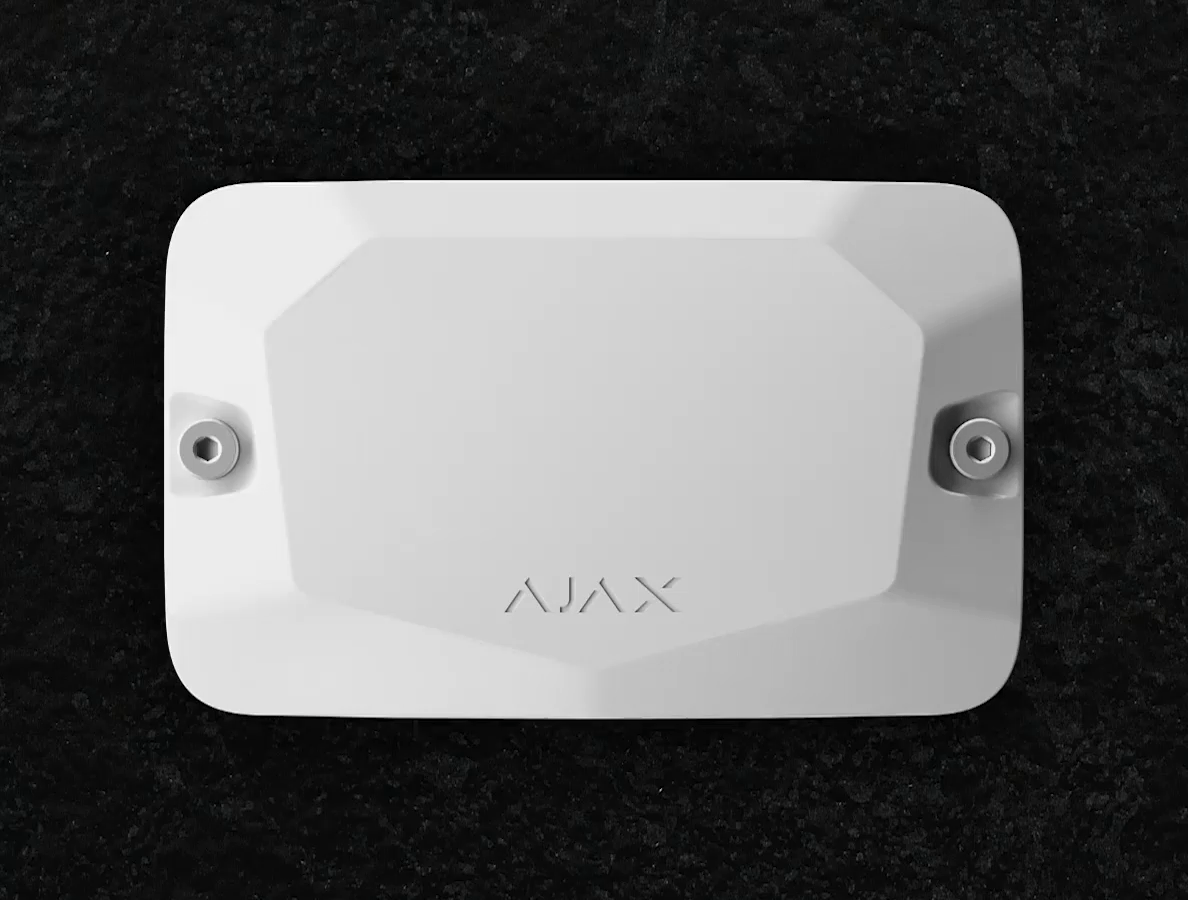

Case, bir veya birden fazla uyumlu Ajax cihazının kurulması için tasarlanmış dış gövdedir. Komple setin içinde cihazları sabotajdan korumak için tamper kartı da bulunmaktadır. Case, kabloları sabitlemek için bağlantı elemanlarına ve uygun kablo yönetimi için kanallara sahiptir. Bu dış gövde yalnızca iç mekanda kullanım için tasarlanmıştır.
Case çeşitli versiyonlarda üretilmektedir. Her model, cihaz kombinasyonuna bağlı olarak farklı sayıda yuvaya sahiptir:
Case A (106) — bir Ajax cihazı;
Case B (175) — iki adede kadar Ajax cihazı;
Case C (260) — bir Ajax cihazı ve 7 Ah pil;
Case D (430) — sekiz adede kadar cihaz ve iki 18 Ah pil.
İşlevsel unsurlar
Dış gövde kapağını sabitlemek için tutucu vidalar. Birlikte verilen alyan anahtar (Ø 4 mm) ile sökülebilir.
Kurulum sırasında montajın eğim açısını kontrol etmek için su terazisi.
Delme işlemi sırasında bir cihazı korumak için tıpalar.
Bir Ajax cihazını bağlamak için kablolu tamper kartı.
Bir cihazı takmak için mandallar.
Dış gövdenin delikli kısmı. Koparmayınız. Bunlar, dış gövdeyi yüzeyden ayırmaya yönelik herhangi bir girişim durumunda tamperi tetiklemek için gereklidir.
Dış gövdeyi yüzeye tutturmak için delikler.
Kabloları geçirmek için delikli kısım.
Kabloları sabitlemek için bağlantı elemanları.
Delikleri kolayca delmek için girintiler.
Dış gövde kapağını sabitlemek için tutucu vidalar. Birlikte verilen alyan anahtar (Ø 4 mm) ile sökülebilir.
Kurulum sırasında montajın eğim açısını kontrol etmek için su terazisi.
Bir Ajax cihazını bağlamak için kablolu tamper kartı.
Cihazları takmak için mandallar.
Tamper kartını takma yerleri.
Delikleri kolayca delmek için girintiler.
Kabloları geçirmek için delikli kısımlar.
Dış gövdeyi yüzeye tutturmak için delikler.
Dış gövdenin delikli kısımları. Koparmayınız. Dış gövdeyi yüzeyden ayırmaya yönelik herhangi bir girişim durumunda tamper korumasını tetiklemek için gereklidir.
Delme işlemi sırasında cihazları korumak için tıpalar.
Kabloları sabitlemek için bağlantı elemanları.
Dış gövde kapağını sabitlemek için tutucu vidalar. Birlikte verilen alyan anahtar (Ø 4 mm) ile sökülebilir.
Kabloları geçirmek için delikli kısım.
Superior LineSupply Fibra‘yı kurmak için raylar.
Kurulum sırasında montajın eğim açısını kontrol etmek için su terazisi.
Bir modülü bağlamak için kablolu tamper kartı.
Pil için tutucular.
Delikleri kolayca delmek için girintiler.
Dış gövdeyi yüzeye tutturmak için delikler.
Dış gövdenin delikli kısmı. Koparmayınız. Bu, dış gövdeyi yüzeyden ayırmaya yönelik herhangi bir girişim durumunda tamperi tetiklemek için gereklidir.
Delme işlemi sırasında cihazları korumak için tıpalar.
Kabloları sabitlemek için bağlantı elemanları.
Dış gövde kapağını sabitlemek için tutucu vidalar. Birlikte verilen alyan anahtar (Ø 4 mm) ile sökülebilir.
Bir Ajax cihazını bağlamak için kablolu tamper kartı.
Kurulum sırasında montajın eğim açısını kontrol etmek için su terazisi.
Pil için tutucular.
Dış gövdenin delikli kısmı. Koparmayınız. Bu, dış gövdeyi yüzeyden ayırmaya yönelik herhangi bir girişim durumunda tamperi tetiklemek için gereklidir.
Kabloları geçirmek için delikli kısımlar.
Superior Hub Hybrid (4G) (without casing) komple setinden LED kartı takmak için raylar.
Superior LineSupply Fibra‘yı kurmak için raylar.
Dış gövdeyi yüzeye tutturmak için delikler.
Superior LineSupply Fibra’yı ve tutucuları kurmak için raylar.
Kabloları sabitlemek için bağlantı elemanları.
Delikleri kolayca delmek için girintiler.
Module Holder (type B).
Module Holder (type A).
Uyumlu cihazlar
Case’e takılan cihaz sayısı, dış gövdenin boyutlarına ve konfigürasyona göre değişir.
Cihazlar/Dış Gövdeler | Case A (106) | Case B (175) | Case C (260) | Case D (430) |
+ | + | – | + | |
+ | + | – | + | |
+ | + | – | + | |
– | – | + | + | |
– | – | + | + | |
– | – | – | + | |
– | – | 1 | 2 | |
9 Ah pil | – | – | – | 2 |
18 Ah pil | – | – | – | 2 |
Dış gövde | Cihazlar |
Case A (106) | Cihazlardan biri: |
Dış gövde | Cihazlar |
Case B (175) | Cihazlardan ikisi: |
Dış gövde | Cihazlar |
Case C (260) | Bir cihaz:
|
Dış gövde | Cihazlar |
Case D (430) | Tutucular için on altı yuva mevcuttur. Tutucuları kullanarak aşağıdaki cihazları kurabilirsiniz: Superior LineSupply Fibra için tutucuya gerek yoktur. Bunun yerine, rayları kullanarak cihazı Case’in içine sabitleyiniz. Bazı olası kombinasyonlar şunlardır:
|
Başlıca özellikler
Case, cihazların alet kullanmadan takılmasını sağlayan mandallara sahiptir. Cihazı çıkarmak için mandalı kaydırın.
Cihaz iki yerden sabitlenmiştir. 180° döndürebilirsiniz.
Case, kabloları sabitlemek için bağlantı elemanlarına ve uygun kablo yönlendirmesi için kanallara sahiptir. Dış gövdede kabloları arka taraftan geçirmek için delikli kısımlar bulunmaktadır. Ayrıca matkabı kolayca yerleştirmek için (delik açmanız ve kabloları yandan, alttan veya üstten geçirmeniz gerektiğinde) girintiler vardır. Delme işlemi sırasında alet plastik tıpalar üzerinde durur ve takılan cihazların korunması sağlanır.
Case A (106) ve Case B (175) kapakları kurulum sırasında 180° döndürülebilir.
Kurulum sırasında montajın eğim açısını kontrol etmek için su terazisi verilmiştir. Geniş deliklerle kurulum sırasında hata yapılsa bile gövdenin doğru şekilde monte edilmesi sağlanır.
Case C (260) ve Case D’nin (430) kazara yerinden çıkmasını önlemek için gövdenin altında pil tutucuları vardır. Pili sabitlemek için tutma şeridi Case D’ye (430) dahildir.
Case D (430), Fibra modüllerinin plastik tutucuları için on altı yuvaya sahiptir. Tutucuların iki versiyonu mevcuttur:
Module Holder (type A) Superior LineSplit Fibra, Superior LineProtect Fibra, Superior MultiRelay Fibra içindir;
Module Holder (type B) — Superior Hub Hybrid (4G) (without casing) ve Superior MultiTransmitter Fibra (without casing) için.
Komple sette dört adet Module Holder (type A) bulunmaktadır. Ek tutucular ve Module Holder (type B) ayrıca satılmaktadır.
Superior LineSupply Fibra kurulum için tutucu gerektirmez.
Kurulum yerinin seçilmesi
Kurulum yeri olarak Case’i gözetleyicilerden ve meraklı bakışlardan gizleyen bir konumun seçilmesi önerilir — mesela kiler. Bu, sistemin sabote edilmesi olasılığını azaltmaya yardımcı olacaktır. Bu cihazın yalnızca iç mekanda kurulum için tasarlandığını unutmayınız.
Case’in kurulum yeri, dış gövdeye monte edilen cihazların kurulumu için belirtilen önerilere de uygun olmalıdır.
Bir nesne için Ajax sistemi projesini tasarlarken bu önerileri dikkate alınız. Sistem profesyoneller tarafından tasarlanmalı ve kurulmalıdır. Yetkili Ajax iş ortaklarının listesine buradan ulaşabilirsiniz.
Case’in kurulamayacağı yerler
Aşağıdaki yerlere kurduğunuzda dış gövde hasar görebilir:
Dış mekan.
Çalışma parametreleri ile uyumlu olmayan sıcaklık ve nem değerlerine sahip tesislerin içi.
Cihazları Case’e yerleştirme hazırlıkları
Hangi Case seçilmeli
Fibra cihazlarınızın dış gövde içine en optimum şekilde yerleştirilmesi için Case konfigüratörü kullanın.
Kablo düzenlemesi
Kabloları yönlendirmesi için hazırlık yaparken, bölgenizdeki elektrik ve yangın güvenliği yönetmeliklerini kontrol ediniz. Bu standartlara ve yönetmeliklere mutlaka uyunuz. Kablo düzenlemesi için ipuçları bu makalede mevcuttur.
Kablo yönlendirme
Kurulumdan önce Kurulum yerinin seçilmesi bölümünü dikkatlice okumanızı tavsiye ederiz. Sistem projesinden sapmaktan kaçınınız. Temel kurulum kurallarının ve bu kılavuzdaki tavsiyelerin ihlali, hatalı çalışmaya ve Case içine yerleştirilen cihazlarla bağlantının kopmasına neden olabilir.
Kabloları bağlantı için hazırlama
Yalıtım katmanını çıkarınız ve kabloyu özel bir yalıtım sıyırıcı ile soyunuz. Cihaz terminallerine yerleştirilen kabloların uçları lehimlenmeli veya bir manşon ile kıvrılmalıdır. Bu, güvenilir bir bağlantı sağlar ve iletkeni oksidasyondan korur.
Kurulum
Kurulumdan önce, dış gövde için en ideal konumu seçtiğinizden ve bu yerin kılavuzda belirtilen gerekliliklere uygun olduğundan emin olunuz.
Case’i kurmak için:

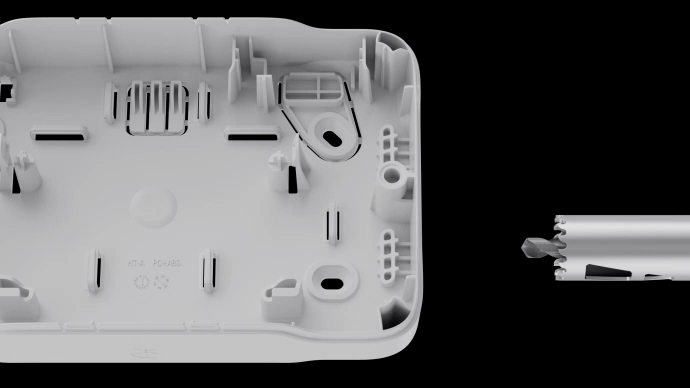

Kablo deliklerini önceden hazırlayınız: Dış gövdenin altında veya yan tarafında delik açınız veya Case’in arkasındaki delikli kısmı kırınız. Ø16 mm veya Ø20 mm plastik için bir delik testeresi kullanmanızı öneriririz.
Boruyu, kıvrımlı boruyu veya oluğu dış gövdedeki deliklere yerleştiriniz.
Kabloları yönlendiriniz ve önceden hazırlanmış deliklerden geçiriniz. Tüm sabitleme noktalarını ve birlikte verilen vidaları kullanarak Case’i seçilen kurulum yerindeki dikey veya yatay yüzeye sabitleyiniz. Bunlardan biri tamperin üzerindeki delikli kısımdadır — dış gövdeyi sökme denemelerine karşı tamper tetiklemesi için gereklidir.

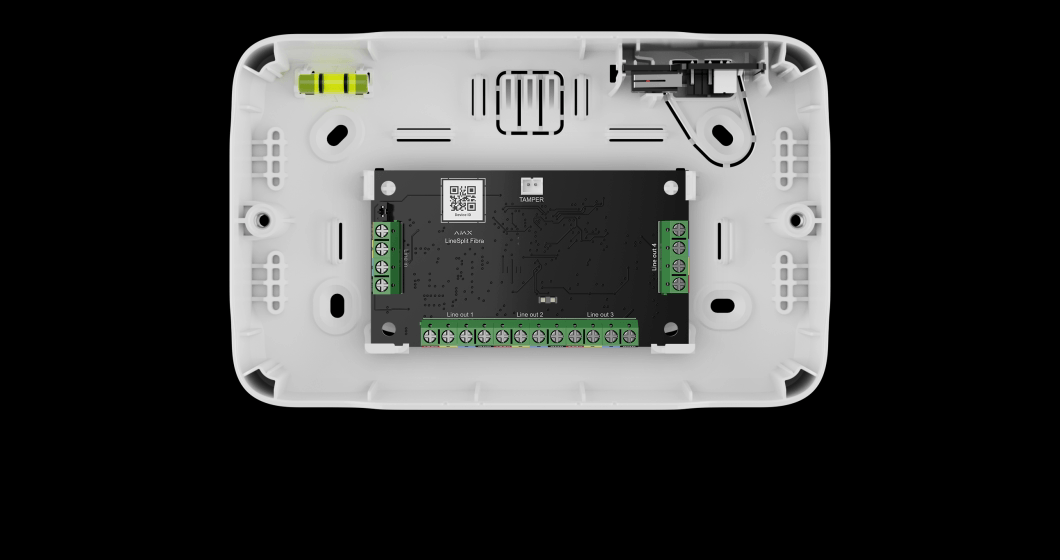

Cihazı gövdenin içinde sabitleyiniz. Kabloları ilgili terminallere bağlayınız. Bağlantı elemanlarını kullanarak kabloları sabitleyiniz.
Tamper kartını uygun cihaz konektörüne bağlayınız.
Kapağı dış gövdenin üzerine yerleştiriniz ve birlikte verilen vidalarla sabitleyiniz.
Ajax uygulamasında kapağın durumunu kontrol ediniz. Eğer uygulamada Ön kapak açık durumu gösteriliyorsa, Case’in sıkılığını kontrol ediniz.
Case’i kurmak için:
Kablo deliklerini önceden hazırlayınız: Dış gövdenin altında veya yan tarafında delik açınız veya Case’in arkasındaki delikli kısmı kırınız. Ø16 mm veya Ø20 mm plastik için bir delik testeresi kullanmanızı öneriririz.
Boruyu, kıvrımlı boruyu veya oluğu dış gövdedeki deliklere yerleştiriniz.
Kabloları yönlendiriniz ve önceden hazırlanmış deliklerden geçiriniz. Tüm sabitleme noktalarını ve birlikte verilen vidaları kullanarak Case’i seçilen kurulum yerindeki dikey veya yatay yüzeye sabitleyiniz. Bunlardan biri tamperin üzerindeki delikli kısımdadır — dış gövdeyi sökme denemelerine karşı tamper tetiklemesi için gereklidir.
Cihazları gövdenin içinde sabitleyiniz. Kabloları ilgili terminallere bağlayınız. Bağlantı elemanlarını kullanarak kabloları sabitleyiniz.
Tamper kartını cihazlardan birinin uygun konektörüne bağlayınız.
Kapağı dış gövdenin üzerine yerleştiriniz ve birlikte verilen vidalarla sabitleyiniz.
Ajax uygulamasında kapağın durumunu kontrol ediniz. Eğer uygulamada Ön kapak açık durumu gösteriliyorsa, Case’in sıkılığını kontrol ediniz.
Case’i kurmak için:
Kablo deliklerini önceden hazırlayınız. Dış gövdenin üst veya yan tarafında delik açınız veya Case’in arkasındaki delikli kısmı kırınız. Ø20mm veya Ø32 mm plastik için bir delik testeresi kullanmanızı öneriririz. Boruyu, kıvrımlı boruyu veya oluğu dış gövdedeki deliklere yerleştiriniz.
Kabloları yönlendiriniz ve önceden hazırlanmış deliklerden geçiriniz. Tüm sabitleme noktalarını ve birlikte verilen vidaları kullanarak Case’i seçilen kurulum yerindeki dikey yüzeye sabitleyiniz. Not: Sabitleme noktalarından biri tamperin üzerindeki delikli kısımdadır — dış gövdeyi sökme denemelerine karşı tamper tetiklemesi için gereklidir.
Kurulumdan önce lütfen pillerle ilgili belgeleri okuyunuz. Bazı pillerin sadece dikey olarak (terminaller yukarı bakacak şekilde) monte edilmesi gerekir. Bunları farklı şekillerde takmak pilin hızlıca bozulmasına neden olabilir.

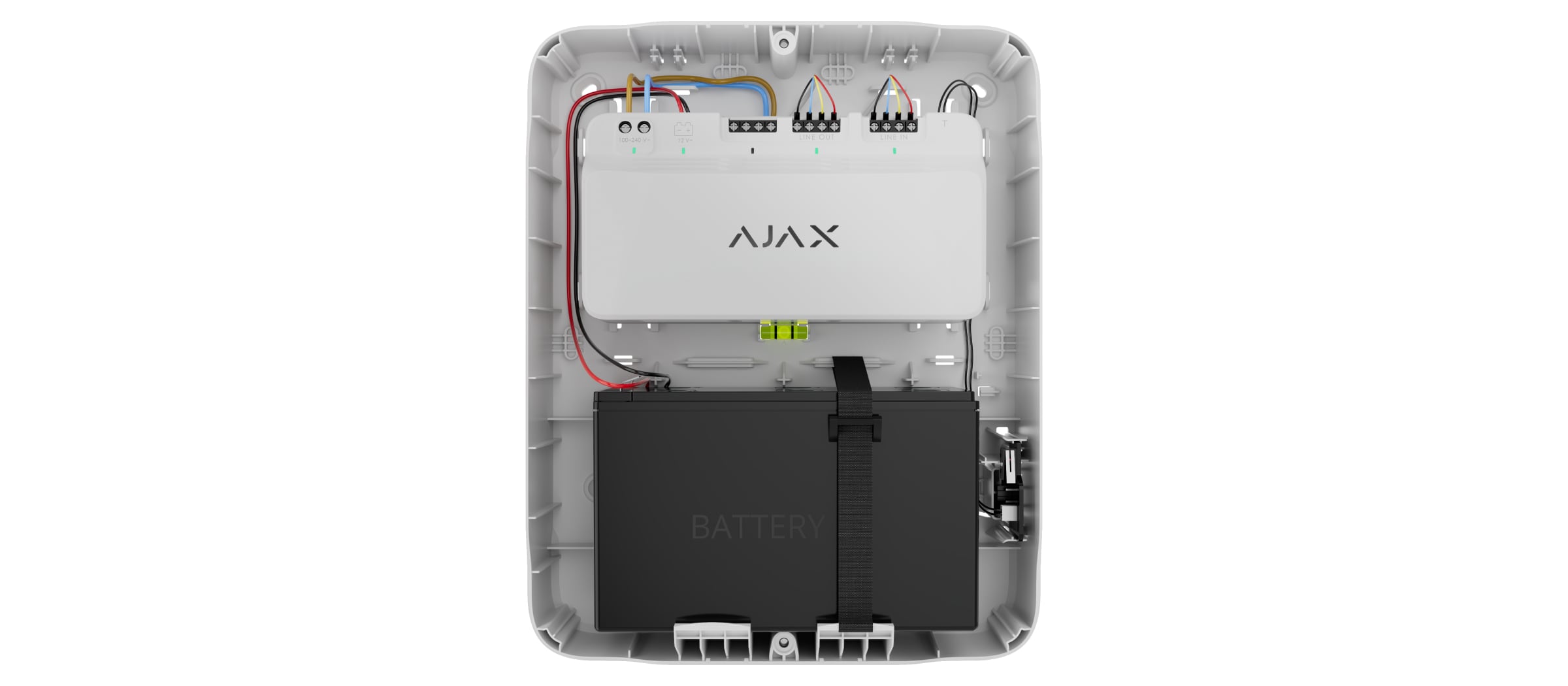

Hem pili hem de Superior LineSupply Fibra‘yı gövdenin içine sabitleyiniz. Kabloları ilgili terminallere bağlayınız. Bağlantı elemanlarını kullanarak kabloları sabitleyiniz.
Superior LineSupply Fibra nasıl kurulur
Tamper kartını Superior LineSupply Fibra’daki uygun konektöre bağlayınız.
Kapağı dış gövdenin üzerine yerleştiriniz ve birlikte verilen vidalarla sabitleyiniz.
Ajax uygulamasında kapağın durumunu kontrol ediniz. Eğer uygulamada Ön kapak açık durumu gösteriliyorsa, Case’in sıkılığını kontrol ediniz.
Case’i kurmak için:

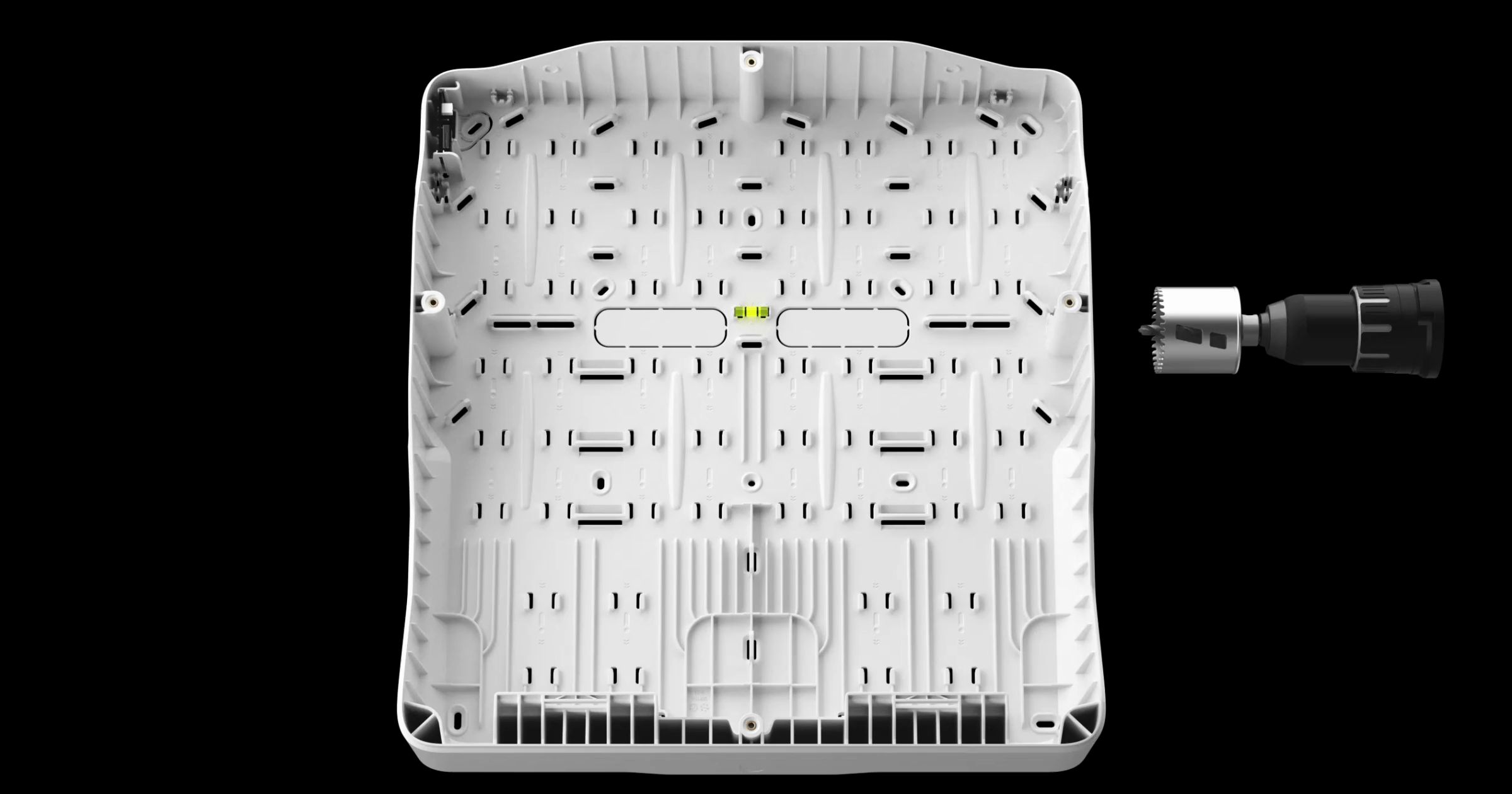

Kablo deliklerini önceden hazırlayınız. Dış gövdenin altında veya yan tarafında delik açınız veya Case’in arkasındaki delikli kısmı kırınız. Ø32mm, Ø40 mm veya Ø63 mm plastik için bir delik testeresi kullanmanızı öneriririz. Boruyu, kıvrımlı boruyu veya oluğu dış gövdedeki deliklere yerleştiriniz.
Belirlenen alanlarda delik açılması, önerilen delik testeresi kullanıldığında muhafazanın sağlamlığını etkilemez.
Superior Hub Hybrid (4G) (without casing) kurmak için önce ışık kılavuzu için bir delik hazırlayınız. LED kartın takılacağı yerlerin yakınında dış gövdenin alt veya yan tarafında Ø10 mm delik açınız.
Superior Hub Hybrid (4G) (without casing) komple setinden ışık kılavuzu ve LED kartı takınız.
LED kartını takmak için raylar
Kabloları yönlendiriniz ve önceden hazırlanmış deliklerden geçiriniz. Tüm sabitleme noktalarını ve birlikte verilen vidaları kullanarak Case’i seçilen kurulum yerindeki dikey yüzeye sabitleyiniz. Not: Sabitleme noktalarından biri tamperin üzerindeki delikli kısımdadır — dış gövdeyi sökme denemelerine karşı tamper tetiklemesi için gereklidir.
Kurulumdan önce lütfen pillerle ilgili belgeleri okuyunuz. Bazı pillerin sadece dikey olarak (terminaller yukarı bakacak şekilde) monte edilmesi gerekir. Bunları farklı şekillerde takmak pilin hızlıca bozulmasına neden olabilir.
Modül veya Superior Hub Hybrid (4G) (without casing) veya Superior MultiTransmitter Fibra (without casing) kurulumu için tutucuları sabitleyiniz. Superior LineSupply Fibra yerleştiriyorsanız, tutucuları olmayan rayları kullanarak sabitleyiniz.
Pilleri ve uyumlu cihazları dış gövdenin içine takınız. Pilleri tutma şeridi ile sabitleyiniz. Kabloları ilgili terminallere bağlayınız. Bağlantı elemanlarını kullanarak kabloları sabitleyiniz.
Superior Hub Hybrid (4G) (without casing) nasıl kurulur
Superior MultiTransmitter Fibra (without casing) nasıl kurulur
Tamper kartını cihazlardan birinin uygun konektörüne bağlayınız.
Kapağı dış gövdenin üzerine yerleştiriniz ve birlikte verilen vidalarla sabitleyiniz.
Ajax uygulamasında kapağın durumunu kontrol ediniz. ygulama Ön kapak açık durumunu gösteriyorsa, Case’in sıkılığını kontrol ediniz.
Bakım
Cihaz bakım gerektirmez.
Teknik özellikler
Case A (106) için teknik özellikler
Case B (175) için teknik özellikler
Case C (260) için teknik özellikler
Case D (430) için teknik özellikler
Garanti
Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.
Cihaz düzgün çalışmıyorsa, lütfen önce Ajax Teknik Destek ile iletişime geçiniz. Vakaların çoğunda teknik sorunlar uzaktan çözülebilir.
