Kablolu Fibra cihazlarının kurulumu ve yapılandırılması için ipuçları

Fibra, Ajax kablolu cihazlarının alarmları ve olayları iletmek için kullandığı bir iletişim teknolojisidir. Fibra cihazları Ajax Superior ürün serisinin bir parçasıdır ve yüksek profilli projeler için tasarlanmıştır. Ajax Superior ürünlerini sadece Ajax Systems'in akredite iş ortakları satabilir, kurabilir ve yönetebilir. Akreditasyon almak için özel bir Ajax Academy eğitim programını başarıyla tamamlamanız gerekmektedir.

Ajax kablolu cihazlarla çalışan veya onları kullanmayı planlayan profesyonellere yardımcı olmak için bu makaleyi hazırladık. Bu kılavuzda kablolu cihazlarla ilgili temel soruların yanıtları, kurulum ve yapılandırma ipuçları ile faydalı eğitim materyallerinin bağlantıları yer alır.

Bu kılavuz hem tasarım mühendisleri hem de kurulumcular veya devreye alma mühendisleri için yararlı olacaktır. Her cihazın kullanım kılavuzları için tamamlayıcı niteliktedir. Bu nedenle, makaleyi okumadan önce Fibra cihazları için kullanım kılavuzlarını incelemenizi öneririz.

Proje tasarımı

Bir güvenlik sistemi projesinin uygun şekilde tasarlanması sistem cihazlarının doğru şekilde kurulmasını ve yapılandırılmasını sağlar. Proje birçok faktörü dikkate almalıdır. Bunlar, tesisteki cihazların sayısı ve türleri, tam konumları ve kurulum yükseklikleri, Fibra hatlarının uzunluğu, kullanılan kablo türü ve diğer parametreleri içerir. Ayrıca, doğru bir proje, gelecekte sistem sorunlarının çözülmesine yardımcı olabilir. Örneğin, dedektörlerden biri arızalanırsa benzerini bulmak ve değiştirmek daha kolay olacaktır.

Bir proje oluşturmadan önce müşteriye danışmanız gerekir. İhtiyaçlarını ve endişelerini, tesisi nasıl kullandıklarını ve güvenlik sisteminden ne beklediklerini öğrenin. Örneğin, müşteri sadece hırsızlardan korunmak isteyebilir veya aynı zamanda su baskını önleme sistemine de ihtiyaç duyabilir.

Ayrıca güvenlik sistemi projesi tasarlamadan önce sahayı ziyaret etmek, incelemek ve yardımcı sistem projelerini analiz etmek gerekir. Gerçek saha, plandan farklı olabilir, bu da dikkate alınmalıdır. Ayrıca, güvenlik sisteminin kurulumunu etkileyebilecek daha az belirgin etkenlerin tespit edilmesine de yardımcı olur. Örneğin, güneş ışınlarının binaya nasıl düştüğü veya ev sahiplerinin klimayı nereye kuracakları gibi.

Tesis analizi

Analiz aşamasında, izinsiz girenlerin korunan alana girebileceği her yolu göz önünde bulundurmanız gerekir. Güvenlik cihazları tüm kapıları, pencereleri, çit kapılarını ve diğer giriş ve çıkışları kontrol etmelidir.

Ayrıca sahalardaki tüm olası alarm kaynaklarını ve bunların türlerini de dikkate almak gerekir. Bu, tesisin genel güvenliğinin sağlanmasına yardımcı olacaktır. Örneğin, erken yangın tespiti için Ajax yangın dedektörleri ve manuel arama noktaları kurun veya alarm sinyali vermek için dükkanın yazar kasalarına Button Jeweller ve DoubleButton Jeweller entegre edin veya uyumlu Yale Doorman akıllı kilitlerini bir Ajax sistemine entegre etmek için LockBridge (D) Jeweller kullanın.

Analiz ve proje tasarımı sırasında iç mekan çözümleri de dikkate alınır. Örneğin, bir dolap, dedektörün görüşünü engellememelidir, bir lamba, fotoğraf doğrulamasını destekleyen dedektörün fotoğraf makinesini aydınlatmamalıdır ve şömineli veya klimalı bir odada ek bir mikrodalga sensörlü bir hareket dedektörü kurmak daha iyidir.

Sahada evcil hayvanlar olup olmayacağı konusunu müşteriye mutlaka danışın. Bu durum, hareket dedektörü ayarlarını, konumunu ve kurulum yüksekliğini etkiler.

Tesiste pahalı tablolar, vazolar, kasalar vb. gibi özel öneme sahip eşyalar olup olmadığını kontrol edin. Bu tür eşyaları korumak için ayrı dedektörler kullanılabilir. Örneğin, kasanın içine Superior SeismoProtect G3 Fibra veya Superior DoorProtect G3 Fibra kurun. Biri kasayı zorla açmaya çalıştığında dedektör, bir alarm devreye sokar.

Elektrikli kilitleri, ek engelleme elemanlarını veya otomatik güç kontrolü gerektiren diğer üçüncü taraf cihazları bağlamanız gerekiyorsa Superior MultiRelay Fibra veya Superior MultiTransmitter IO (4X4) Fibra kullanabilirsiniz.

Cihaz seçimi

Analiz sonuçlarına göre, müşterinin gereksinimlerini etkili bir şekilde karşılayan ve sahayı koruyan dedektörler ve cihazlar seçilmesi gerekir.

Fibra teknolojisi, üstün çok yönlülüğü ve enerji verimliliğiyle öne çıkar. Açılma dedektörleri, fotoğraflı doğrulamayı destekleyen hareket dedektörleri, sirenler ve tuş takımları aynı Fibra hattına bağlanabilir.

Fibra kablolu cihazlar enerji tasarrufludur. Dedektörler ortalama 30–50 mW tüketir, bu da diğer üreticilerin kablolu dedektörlerinin ortalama güç tüketiminden önemli ölçüde daha düşüktür.

Doğru cihazları seçmek için sistemin nasıl çalıştığını, dedektörler arasındaki farkları ve her durum için hangi cihazın en iyisi olduğunu anlamak önemlidir. Bunun için projenizde kullanmak istediğiniz cihazların her birinin kullanım kılavuzlarını okumanız faydalı olacaktır.

Cihazları seçerken algılama bölgelerini göz önünde bulundurun. Bu, kör noktalardan ve yanlış alarmlardan kaçınmak için gereklidir. Örneğin, açılma dedektörünün büyük bir mıknatısını cihazdan maksimum mesafeye (2 cm) kurarsanız dedektör, kapıların açılmasına yanıt vermeyebilir veya yanlış alarm verebilir.

Hattaki hub ve cihazları kısa devre ve sabotajlardan korumak için Superior LineProtect Fibra'yı kullanın. Cihaz, Fibra hattının herhangi bir noktasına kurulabilir. Modül, Superior LineProtect Fibra ile hub arasına kurulan hat üzerindeki cihazları ve hub'ın kendisini korur. Ancak modül, Superior LineProtect Fibra ile hattaki son cihaz arasındaki cihazları korumaz.

Tesiste halihazırda kablolu bir sistem kuruluysa bu dedektörleri Ajax sistemine entegre edilebilirsiniz. Entegrasyon modüllerini kullanarak üçüncü taraf kablolu cihazları bir Ajax sistemine bağlayabilirsiniz.

Maksimum cihaz sayısı hem sistem mantığı hem de donanım ile sınırlandırıldı. Sistem mantığı, cihaz sayısına ilişkin sınırlamalar içerir. Sistem mantığı sınırlamalarını, destek ve hub karşılaştırma web sayfalarımızdaki kontrol paneli kullanım kılavuzunda bulabilirsiniz.

Donanım kısmı güç ve Fibra hat uzunluğu sınırlamalarını içerir. Müşterinizin tesisinde 2,000 m'den uzun hatlara ihtiyaç varsa veya bazı cihazlar hub'dan yeterli güç alamıyorsa Superior LineSupply Fibra'yı kullanın. Modül, kendisine bağlı Fibra cihazları için ek bir güç kaynağı sağlar ve hat uzunluğunu 2,000 m daha uzatır. Tek bir Fibra hattına 10 adede kadar Superior LineSupply Fibra modülü kurulabilir. Superior LineSplit Fibra'yı hatları uzatmak veya bölmek için de kullanabilirsiniz.

Hibrit kontrol panelinin tüm Fibra hatlara toplamda sağlayabileceği maksimum akım, hub modeline göre değişir. Sistemdeki cihazların toplam akım tüketiminin kablonun türüne, uzunluğuna, bağlı cihazın türüne, iletken bağlantı durumuna ve diğer faktörlere bağlı olduğunu lütfen unutmayın. Bu nedenle, cihazları seçtikten sonra çevrimiçi hesaplayıcımızla projenizi doğrulamanızı öneririz. Güç kaynağı sisteminin kapasitesinin belirli cihaz yapılandırması için yeterli olup olmadığını doğru bir şekilde gösterecektir.

Topolojiler

Fibra, Ajax kablolu cihazlar için bir veri aktarım protokolüdür. Fiziksel seviyede Fibra, bir hat bağlantısına benzer: cihazlar kontrol paneline dört damarlı bir kablo kullanılarak bağlanır. Ajax sistemleri aşağıdaki topolojileri destekler:

• Sinyal
• Yıldız (Radyal kablolama)
• Halka
• Ağaç (Fibra modülleriyle)

Bir Sinyal bağlantısı, hub'dan gelen tek bir Fibra hattını kullanır. Hat koparsa yalnızca hub'a fiziksel olarak bağlı kalan bölüm çalışır. Kesme noktasının aşağısına bağlanan tüm cihazların hub ile olan bağlantısı kesilir. Hattın sonuna bir sonlandırma direnci takılmalıdır.

Yıldız (Radyal kablolama) bağlantısı, Sinyal topolojisinde hub'a bağlı birden çok Fibra hattı kullanır. Yıldız topolojisi, Fibra hatlarının hub'dan farklı yönlere yönlendirilmesini sağlar. Yıldız bağlantısındaki her hattın çalışma şekli, Sinyal bağlantısındakiyle tıpatıp aynıdır. Her hattın sonuna sonlandırma direnci takılmalıdır.

Halka bağlantısı, halka oluşturmak için hub'dan iki Fibra hattı kullanır. Halka bir noktada kırılırsa hiçbir cihaz devre dışı kalmaz. Her iki hat da normal şekilde çalışmaya ve olayları hub'a iletmeye devam eder. Kullanıcılar ve izleme şirketi, hat kopması konusunda bilgilendirilir. Halka topolojisi için sonlandırma dirençleri kullanmaya gerek yoktur.

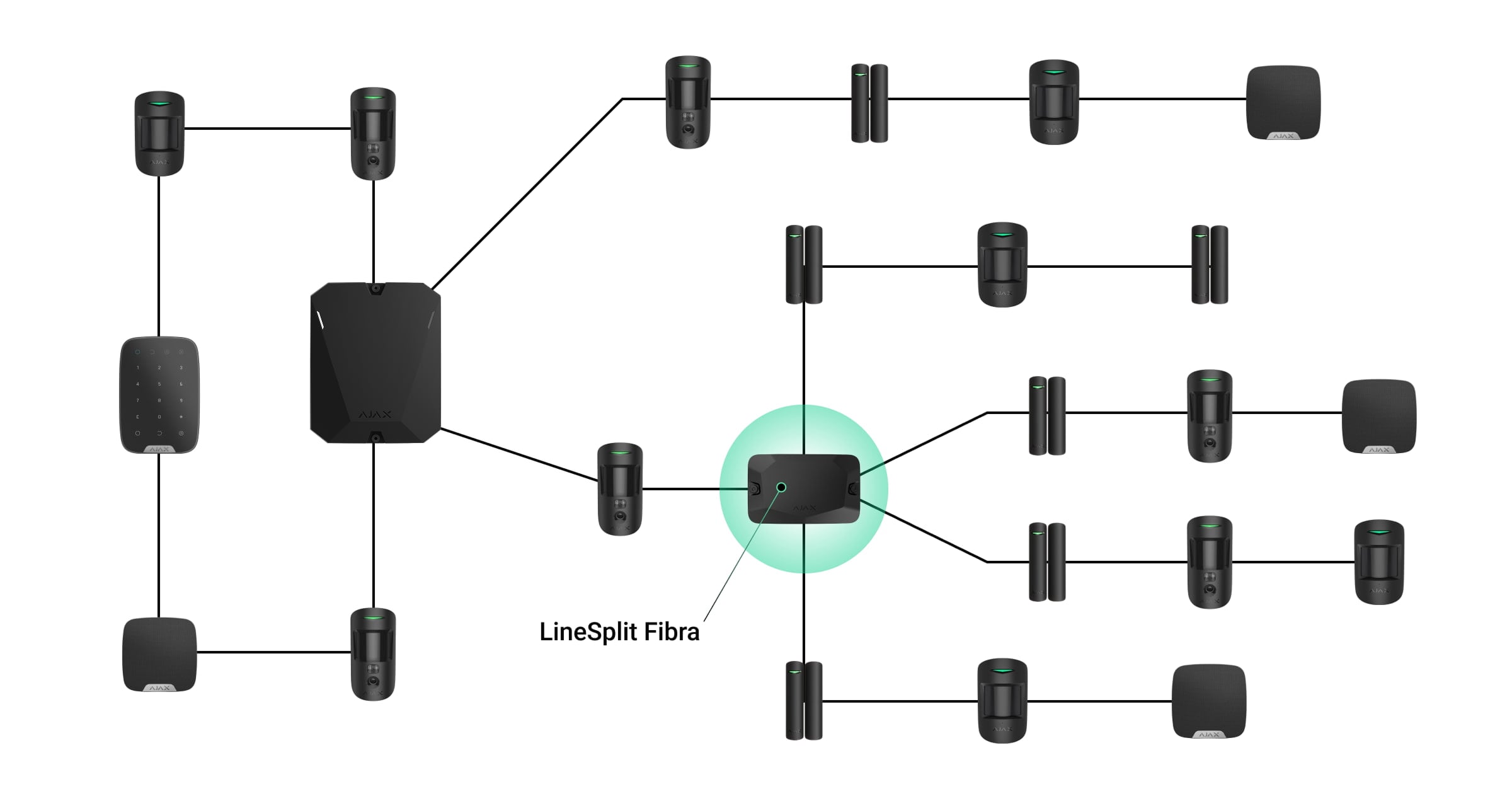

Ağax topolojisinde sistem, bir Fibra hattına bir veya birden fazla dal eklemek için Fibra modülleri kullanır. Modülleri ayrıca seri olarak da kurabilir ve mevcut dalı genişletip yenilerini ekleyebilirsiniz. Örneğin sistem, Superior LineSplit Fibra dallarından birine başka bir Superior LineSplit Fibra olanak tanır. Bu durumda bir Fibra hattı, ilk modülden itibaren dört ek dala ayrılır ve bu dallardan biri de ikinci modülden dört ek dala daha ayrılır.

Fibra modülünün her bir Hat çıkışı terminali, ayrı bir hat olarak çalışan ve ek bir dal oluşturan bir alt hattır (örn. Hat 1 → Hat 1.1, Hat 1.2, vb.). Bu nedenle, modülün aşağısında yer alan ve modülün Hat giriş terminallerine bağlı olan aynı Fibra hattına daha fazla cihaz bağlayabilirsiniz. Modül, Halka bağlantısına da bağlanabilir.

Modül, Fibra hattındaki son cihazsa modülün giriş terminallerine sonlandırma direnci veya (varsa) sonlandırma direnci jumper'ı takılmalıdır. Ayrıca, modülün çıkışlarından çıkan her bir hattın son cihazına sonlandırma dirençleri takılmalıdır. Hatların sonundaki cihazlar aşağıdaki şemada vurgulanmıştır.

Her bir modülün çıkış hattı uzunluğu, önerilen kablo türü kullanılarak bağlandığında 2,000 m'ye kadar olabilir. Modülleri seri olarak kurma imkanıyla birleştirildiğinde bu, bir Fibra hattının önemli ölçüde genişlemesine olanak tanır. Örneğin, hub ile ilk modül arasındaki hat uzunluğu 2,000 m'ye, ilk ve ikinci modüller arasında 2,000 m'ye ve ikinci modül ile modülün çıkışına bağlı cihazlar arasında 2,000 m'ye kadar ulaşabilir.

Topolojilerin karşılaştırılması

Tüm cihaz bağlantı topolojisi de aynı hub üzerinde kullanılabilir. Örneğin, iki Halka ve dört Sinyal/Yıldız bağlantısı kullanabilir ve Ağaç dallarıyla her birini uzatabilirsiniz.

Sonlandırma direnci

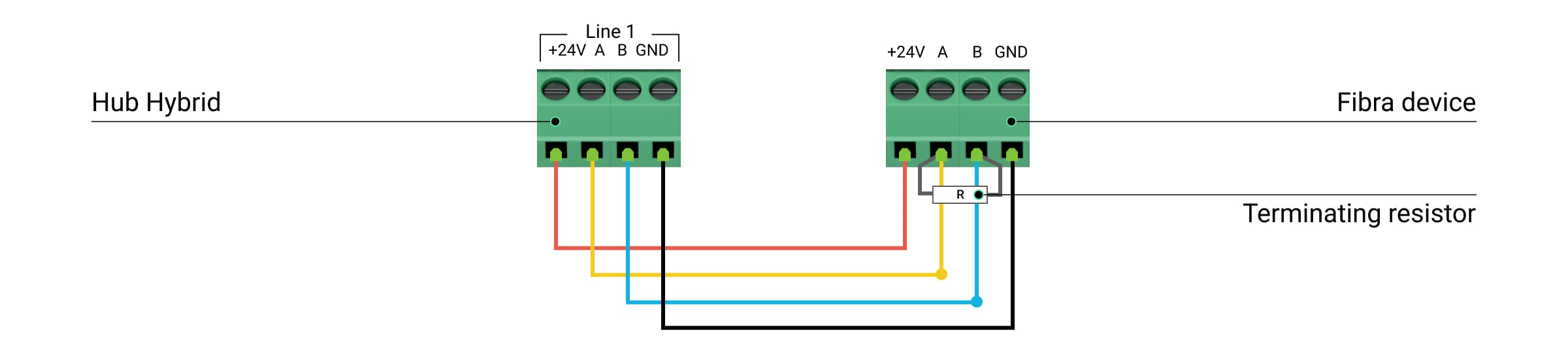

Sonlandırma direnci, Sinyal veya Yıldız topolojisinde hattaki en son cihaza ya da Ağaç topolojisinde bir dala kurulan 120 Ω'luk bir dirençtir. Direnç, son cihazın sinyal terminallerine (A ve B) bağlanır. Sonlandırma dirençleri hibrit kontrol panellerinin komple setine dahildir.

Kart form faktörlü bazı Fibra modüllerinde sonlandırma direnci jumper'ı bulunur. Standart bir sonlandırma direnciyle aynı şekilde çalışır, bu nedenle A ve B sinyal terminalleri arasına fiziksel olarak bir direnç takmaya gerek yoktur. Böyle bir modül, hattın sonundaysa jumper'ı kart üzerindeki iki pimi birbirine bağlayacak şekilde takın.

Halka topolojisi kullanıldığında sonlandırma dirençlerine gerek olmaz.

Kablo uzunluğu ve tipi

Sinyal (Radyal kablolama), Yıldız veya Ağaç topolojisi kullanıldığında kablolu bağlantı menzili en fazla 2,000 m olur. Halka topolojisi kullanılırsa bu menzil 500 m olur. Bu, sistem tasarımında daha fazla esneklik sağlar. Kabloyu, izinsiz girenlerin fark edemeyeceği ve tüm odalardaki farklı cihazları kapsayacak şekilde döşeyebilirsiniz. Böylece, izinsiz giren biri hattı sabote etmeye kalkışsa bile yalnızca bazı cihazları devre dışı bırakabilir; odanın genel koruması ise kesintisiz şekilde devam eder.

Sinyal paraziti oluşabilecek yerlere dikkat edin. Kablo motorların, jeneratörlerin, transformatörlerin, güç hatlarının, kontrol rölelerinin ve diğer elektromanyetik parazit kaynaklarının yakınından geçiriliyorsa bu alanlarda çift bükümlü kablo kullanın.

Hesaplayıcı ile doğrulama

Projenin doğru hesaplandığından ve sistemin pratikte çalışacağından emin olmak için iki hesaplayıcı geliştirdik: telsiz iletişim menzili hesaplayıcısı ve Fibra güç kaynağı hesaplayıcısı.

Bu araçlar proje doğrulaması için gereklidir. Hesaplayıcılar, hub ile sistem cihazları arasındaki telsiz iletişiminin kalitesini ve seçilen yapılandırma için kablolu cihazların kablo uzunluğunu kontrol eder.

Hazırlık çalışmaları

Kablo düzenlemesi

Kabloları yerleştirmek için hazırlık yaparken, bölgenizdeki elektrik ve yangın güvenliği yönetmeliklerini kontrol edin ve bunlara kesinlikle uyun.

Kabloları görünmez ve izinsiz girenlerin erişemeyeceği hale getirmek için duvarların, zeminlerin veya tavanların içine döşeyin. Bu yönlendirme yöntemi kabloların daha dayanıklı olmasını da sağlar: kablo, iletkenin zamanla aşınmasına ve yalıtım katmanının yıpranmasına yol açabilecek dış etkenlere çok daha az maruz kalır.

Güvenlik sistemi kabloları kural olarak inşaat veya tadilat aşamasında ya da tesiste halihazırda bir kablo altyapısı mevcutken döşenir.

Duvarların içine döşemek mümkün değilse kabloları, yeterince korunacak ve meraklı gözlerden gizlenecek şekilde yönlendirin. Bu amaçla bir kablo kanalı veya koruyucu oluklu boru kullanabilirsiniz. Bu tür kanalları veya boruları, örneğin mobilyaların arkasına gizlemek daha iyi olacaktır.

Duvarın içinden geçirilip geçirilmediğine bakılmaksızın kabloları korumak için koruyucu borular, kablo kanalları veya oluklu borular kullanmanızı öneririz. Kablolar dikkatli bir şekilde düzenlenmelidir; sarkma, dolaşma veya bükülme olmamalıdır.

Kablo yönlendirme

Bir güvenlik sistemi için kablo döşerken sadece elektrik tesisatı işleri için genel gereklilikleri ve kuralları değil, aynı zamanda her cihazın özel kurulum özelliklerini de bilmeniz gerekir. Bunlar arasında kurulum yüksekliği, montaj yöntemi, kablonun muhafazaya nasıl yerleştirildiği ve diğer parametreler yer alır. Bu ayrıntılara, cihazların destek sayfamızda bulabileceğiniz kullanım kılavuzlarından ulaşabilirsiniz.

Güvenlik sistemi tasarımından sapmaktan kaçının. Örneğin, kablo uzunluğunun artırılması kablolu dedektörler ile hub arasında bağlantı kaybına yol açabilir. Aynı zamanda cihazların bağlantı sırasının değiştirilmesi veya yerlerinin değiştirilmesi tesis güvenliğini etkileyebilir.

Onarım aşamasında yönlendirme yapılıyorsa kablo uçlarını plastik bir torba veya filmle örtün. Bu, onları boya veya sıvadan koruyacaktır. Bu tür malzemelerin kablonun ucuna girmesi hub ile sistem cihazları arasındaki sinyal kalitesini önemli ölçüde etkileyebilir.

Kabloları bağlantı için hazırlama

Kablonun yalıtım katmanını çıkarın ve iletkene zarar vermemek için kabloyu özel bir yalıtım sıyırıcı ile soyun. Dedektörün terminallerine takılacak kabloların uçları kalaylanmalı veya bir manşonla kıvrılmalıdır. Bu, güvenilir bir bağlantı sağlar ve iletkeni oksidasyondan korur.

Önerilen kablo pabucu boyutu: 0.75 ila 1 mm².

Sistemin kurulması ve bağlanması

Kontrol panelinin kurulması ve hatların bağlanması

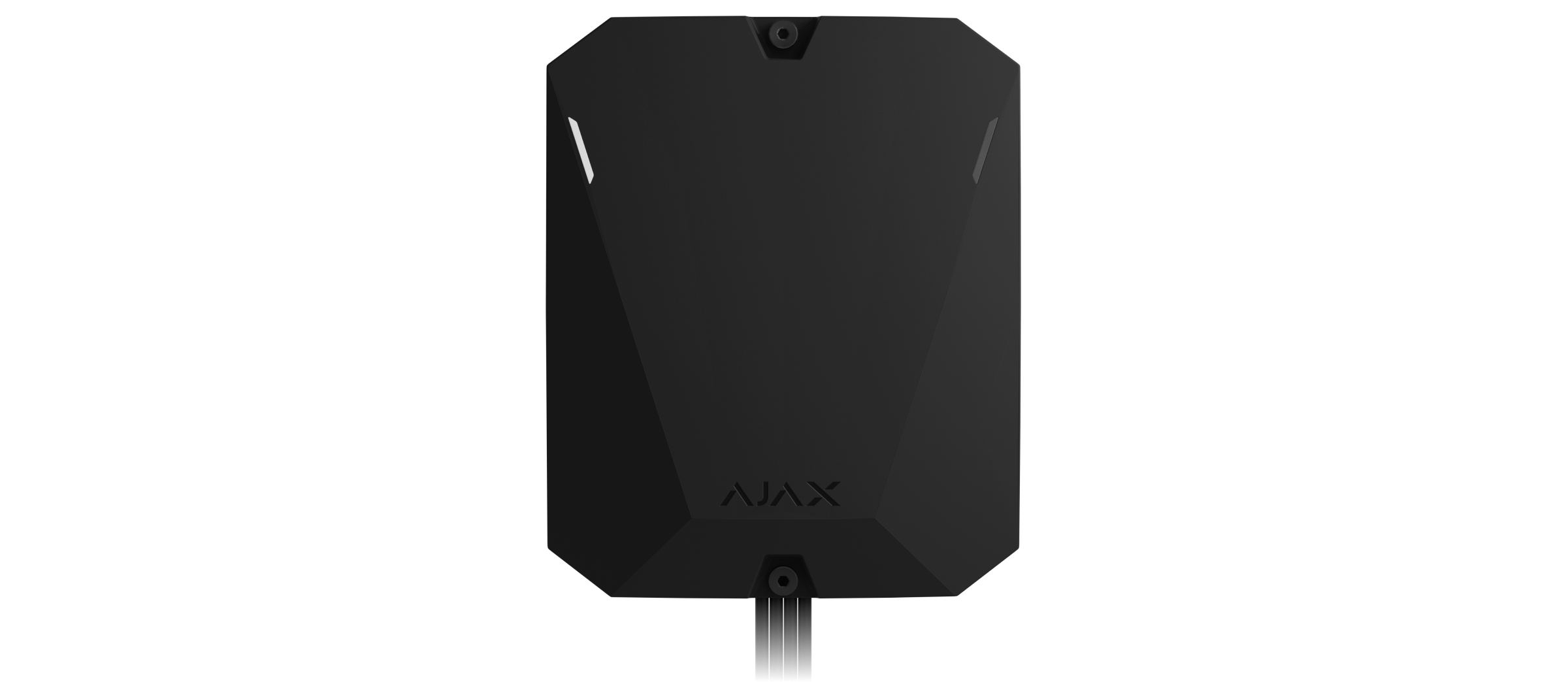

Hibrit kontrol panellerinin iki versiyonu vardır: varsayılan dış gövdeli (örneğin Superior Hub Hybrid (2G) ve Superior Hub Hybrid (4G)) ve dış gövdesiz bir kart olarak (örneğin Superior Hub Hybrid (4G) (without casing)).

Superior Hub Hybrid (2G) ve Superior Hub Hybrid (4G) sadece birlikte verilen dış gövdeye takılmalıdır. Bu, kartın her iki tarafında bulunan tamperleri tetiklemek için gereklidir. Ön taraftaki tamper butonu, kontrol panelinin dış gövde kapağını çıkarma girişimlerini algılar. Arka taraftaki tamper butonu, kontrol paneli dış gövdesini yüzeyden ayırma girişimlerini bildirir.

Superior Hub Hybrid (4G) (without casing), ayrı olarak satılan Case D (430) içine takılmak üzere tasarlanmıştır. Hub'ın kartında tamper kartı ve LED kartı takmak için konnektörler bulunur. Tamper kartı Case komple setine dahildir. Fibra cihazlarının dış gövde içindeki en uygun yerleşimini belirlemek için Case konfigüratörünü kullanın. Tek Case'e yalnızca bir kontrol paneli kartı takılabilir.

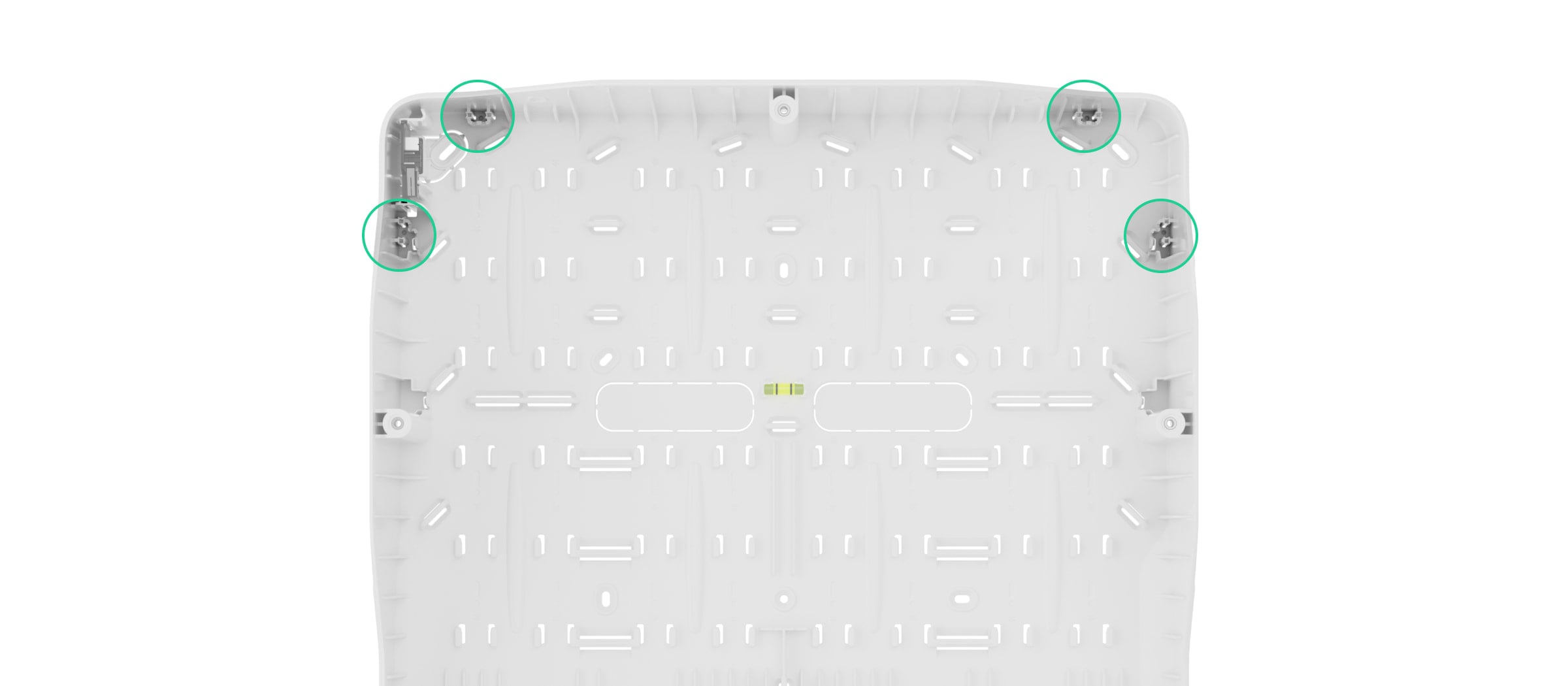

Kabloları birlikte gelen dış gövdeye veya Case'e yerleştirmek için önceden delikler açın. Superior Hub Hybrid (4G) (without casing) kurmadan önce ışık kılavuzu için bir delik açın. Ardından ışık kılavuzunu ve LED kartını takın. Superior Hub Hybrid (4G) (without casing) kartını takmak için Case raylarını kullanarak iki Module Holder (type B) cihazını sabitleyin.

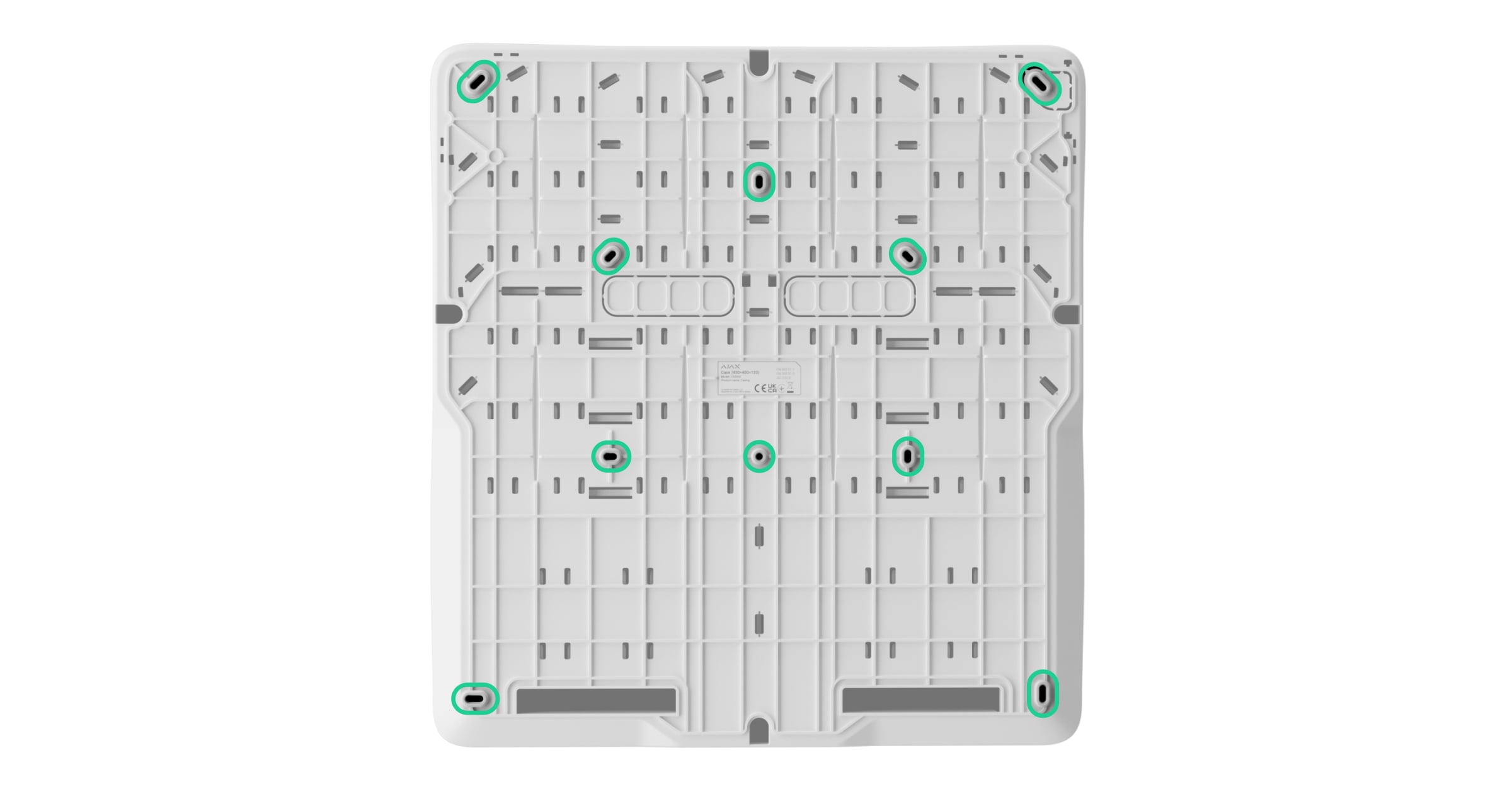

Hub dış gövdesi ve Case, kurulum için mümkün olduğunca iyi hazırlanmıştır: Kontrol panelinin montajı için gerekli tüm delikler önceden açılmıştır. Hub ve Case komple setlerinde hızlı kurulum için vidalar ve dübeller yer alır.

Hub, meraklı gözlerden uzak, dikey bir yüzeye monte edilir. Montaj sırasında dış gövde üzerindeki tüm sabitleme noktalarını kullanın. Dış gövdenin delikli kısmındaki sabitleme noktasını kullandığınızdan emin olun; bu, dış gövdeyi yüzeyden ayırma girişimleri durumunda tamperi tetiklemek için gereklidir.

Kabloları bağlamadan önce hub'ı kapatın, enerjisini ve yedek pilin bağlantısını kesin. Kabloları bağlarken kabloların polaritesine ve bağlantı sırasına dikkat ettiğinizden emin olun. İletkenleri terminallere güvenli bir şekilde sabitleyin. Hub'ın birlikte verilen dış gövdesinde ve Case'te, kabloları plastik bağlarla düzenlemek ve sabitlemek için bağlantı elemanları yer alır.

Superior Hub Hybrid (2G) / Superior Hub Hybrid (4G) nasıl kurulur ve bağlanır

Superior Hub Hybrid (4G) (without casing) nasıl kurulur ve bağlanır

Sistem cihazlarının kurulumu

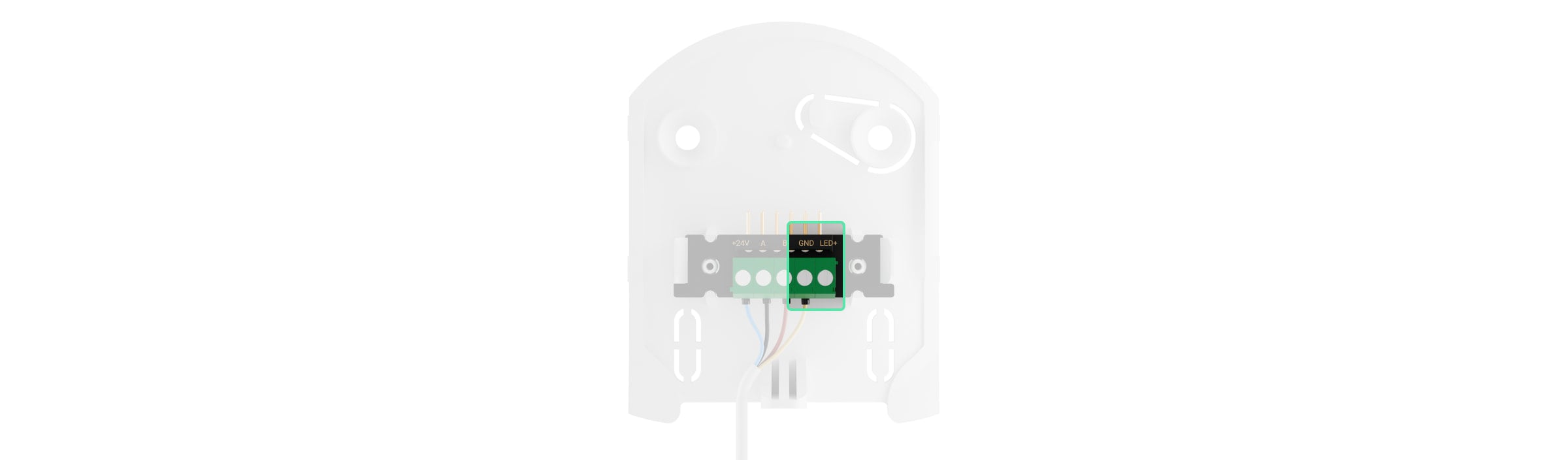

Her cihazın bir SmartBracket montaj paneli veya bir yüzeye monte etmek için muhafazada özel delikleri vardır.

Kurulumdan önce montaj panelini veya dış gövdenin cihazı monte etmek için tasarlanmış kısmını çıkarın. Kabloları yönlendirmek için montaj panelinde veya dış gövdenin bir kısmında delikler hazırlayın. Delikli kısmı dikkatlice kırın veya izin veriliyorsa delin.

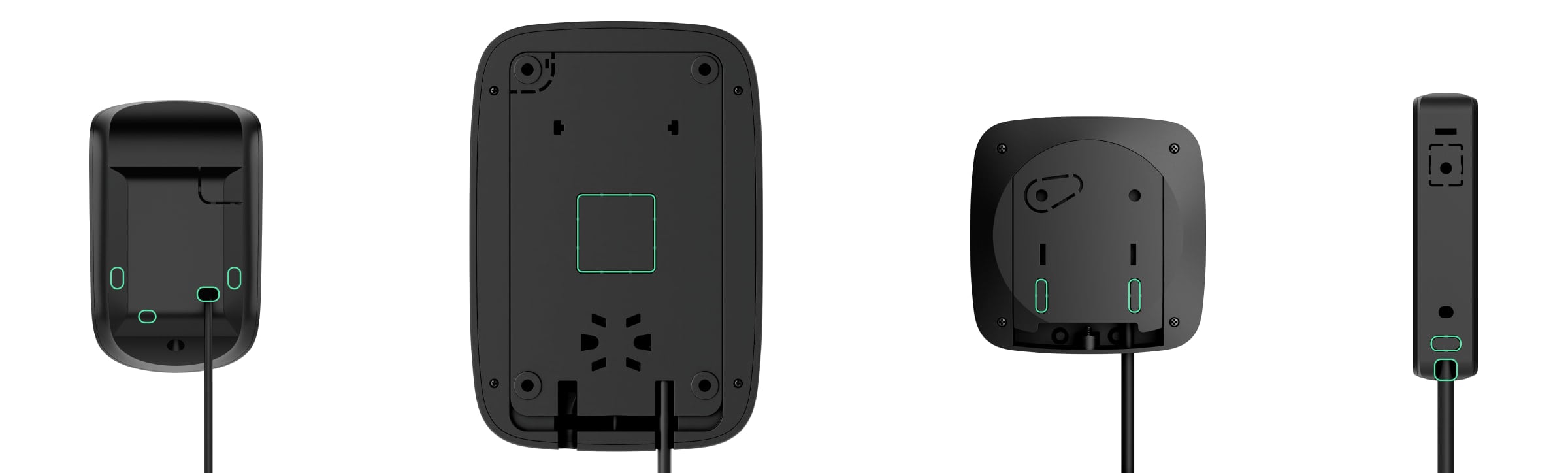

Kablo yönlendirmesi için delik açılacak yerler:

Seçilen kurulum yerinin kullanım kılavuzuna uygun olduğundan emin olun. Kılavuzların hepsini destek sayfamızda bulabilirsiniz.

Kurulumdan önce terminal bloğunun bulunduğu kartı çıkarın ve kabloyu delikten geçirin. Ardından delikli kısım da dahil olmak üzere tüm sabitleme noktalarını kullanarak montaj panelini veya dış gövdenin bir kısmını yüzeye sabitleyin. Cihazın sökülmeye çalışılması durumunda tamperi tetiklemek için gereklidir. Diğer bağlantı elemanları kurulum sırasında montaj paneline veya cihaz dış gövdesine zarar verebileceğinden veya deforme edebileceğinden sadece birlikte verilen vidaları kullanın.

Paneli veya dış gövdenin bir kısmını yüzeye sabitledikten sonra terminal kartını özel tutuculara yeniden takın. Kablolar kart terminallerine bağlandığında cihazın kalan parçalarını takın ve dış gövdeyi birlikte verilen vidayla sabitleyin. Her cihazın altında bir vida deliği bulunur.

Case içine kurulum

Dış gövdesiz Fibra cihazlarını veya Case'e kuruluma uygun olanları kurmanız gerektiğinde Case'i kullanın. Uyumlu cihazların tam listesine buradan ulaşabilirsiniz. Case çeşitli versiyonlarda üretilir ve her model, cihaz kombinasyonuna bağlı olarak farklı sayıda yuvaya sahiptir. Fibra cihazlarınızın dış gövdedeki en ideal yerleşimini belirlemek için Case konfigüratörünü kullanın.

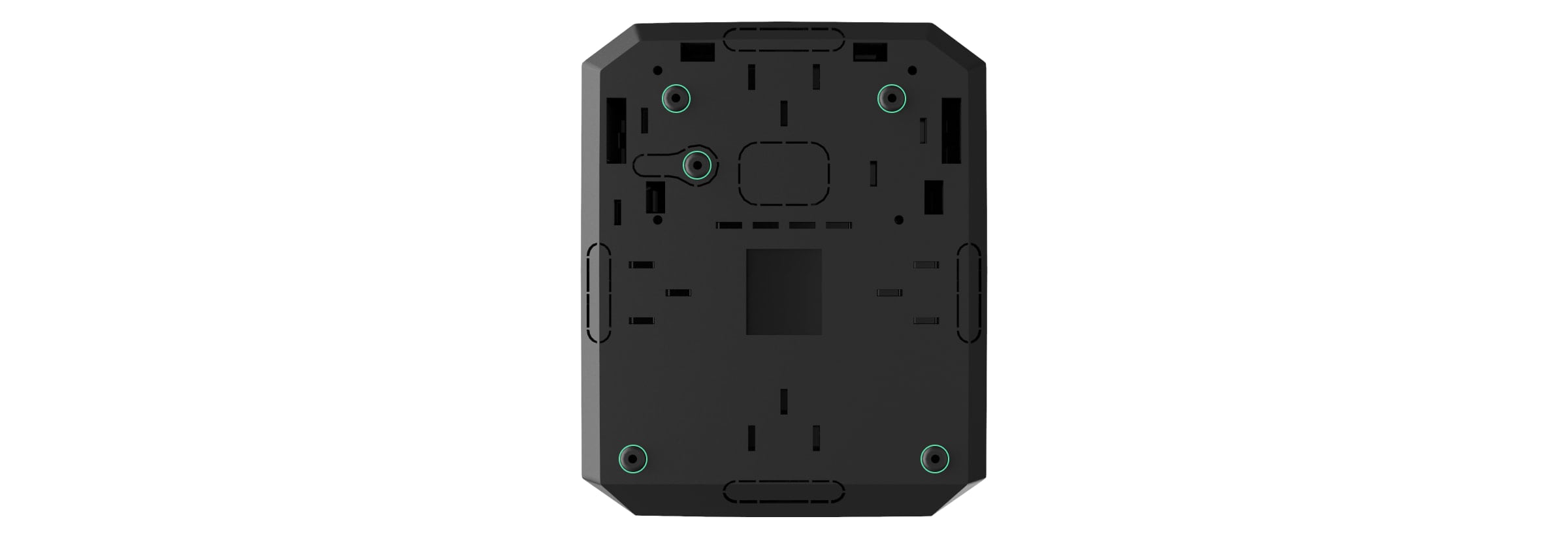

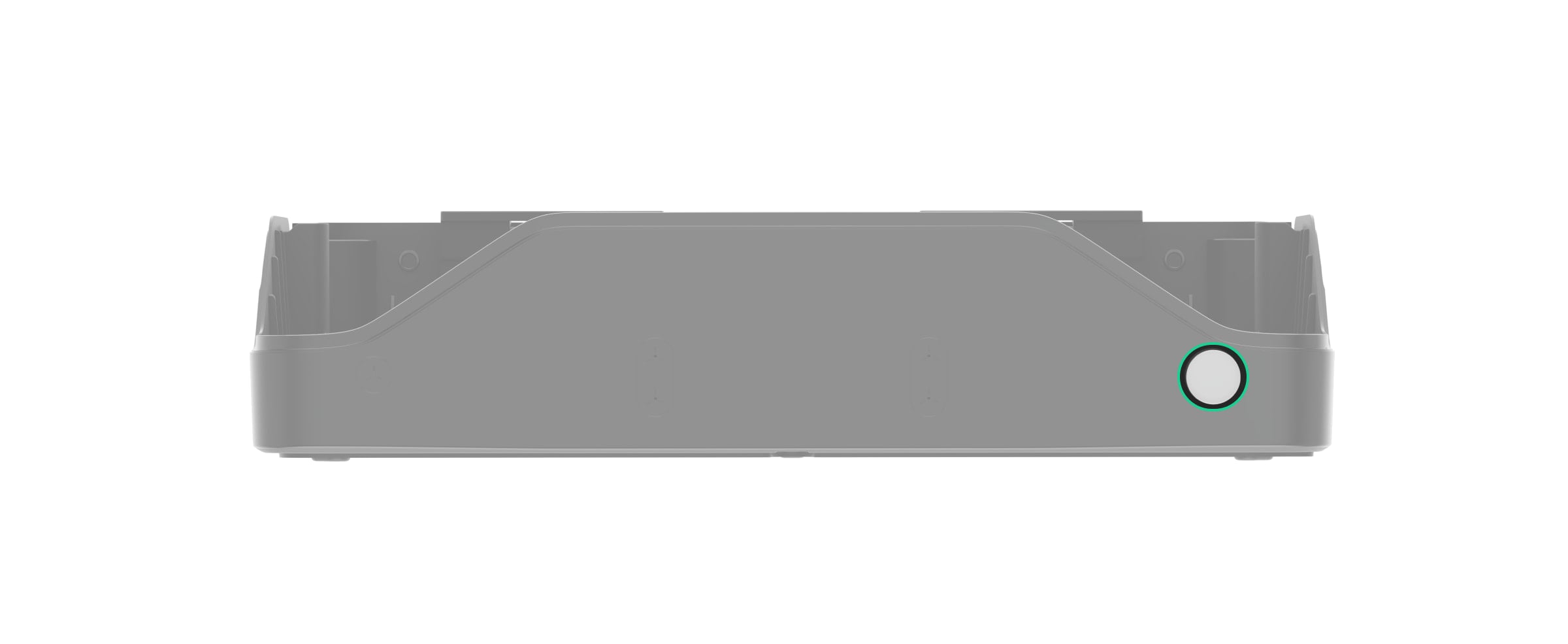

Kabloları dış gövdeye yerleştirmek için önceden delikler hazırlayın. Her Case modeli kolay delme için delikli parçalara ve girintilere sahiptir. Case versiyonuna bağlı olarak plastik için Ø16 mm, Ø20 mm, Ø32 mm, Ø40 mm veya Ø63 mm'lik bir panç kullanmanızı öneririz.

Kabloların kolay düzenlenmesi için kabloları ve kanalları sabitlemek üzere dış gövde bağlantı elemanları kullanın. Kabloları döşedikten sonra Case'i tüm sabitleme noktalarını kullanarak birlikte verilen vidalarla dikey yüzeye sabitleyin. Bunlardan biri tamper üzerindeki delikli kısımda bulunur ve birisi dış gövdeyi sökmeye çalışırsa tamper tetiklemesi için gereklidir. Case, montaj sırasında montajın eğim açısını kontrol edebilmeniz için su terazisine sahiptir.

Сase, dış gövde modeline bağlı olarak Fibra cihazlarını sabitlemek için plastik mandallara veya raylara sahiptir. Tüm cihazlar kurulduğunda ve kablolar döşendiğinde sabotaja karşı korumak için bir tamper kartı bağlayın.

Case nasıl kurulur

Fibra cihazlarını bağlama

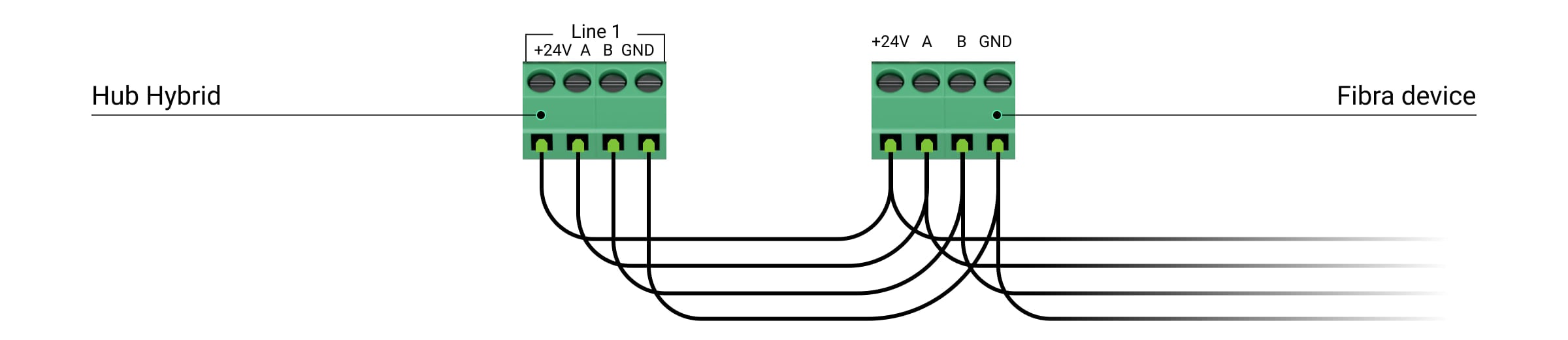

Cihazlar şemada gösterildiği gibi Fibra hattına birer birer bağlanır. Hat dallanmasına yalnızca Superior LineSplit Fibra veya Superior LineSupply Fibra kullanıldığında izin verilir.

Cihaz kartı üzerinde dört terminal vardır:

+24V — güç

A, B — sinyal terminalleri

GND — topraklama

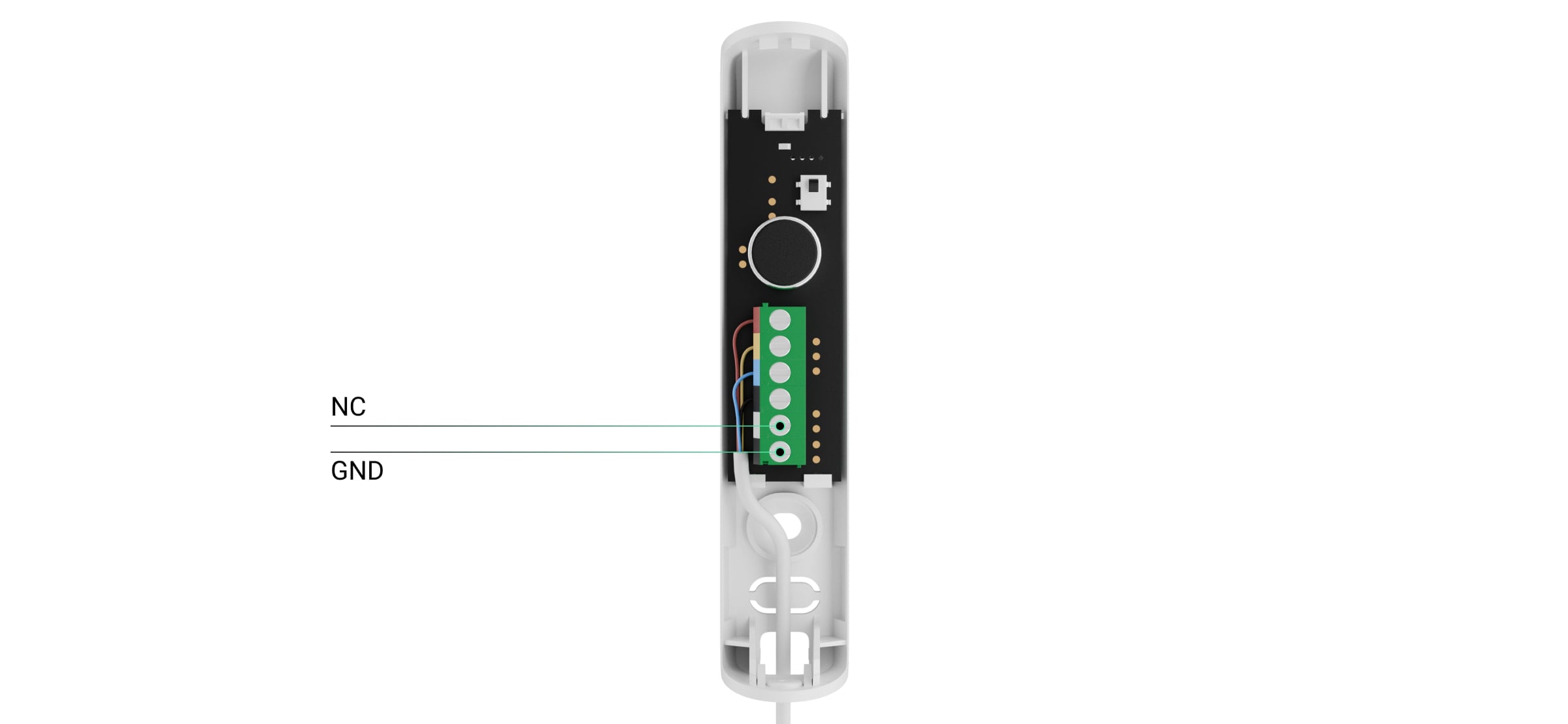

Superior DoorProtect Fibra, Superior DoorProtect G3 Fibra, Superior DoorProtect Plus Fibra ve Superior GlassProtect Fibra dedektörlerde, NC (normalde kapalı) kontak türüne sahip üçüncü taraf cihazları bağlamak için ek terminaller bulunur.

Superior HomeSiren Fibra'da harici bir LED bağlamak için ek bir terminal bulunur.

Cihazları yalnızca hub'ın enerjisi kesilmiş hatlarına bağlayın. Hibrit kontrol paneli ayarlarından hatların güç kaynağını kapatabilirsiniz. Kabloların kutuplarına ve bağlantı sırasına uyduğunuzdan emin olun. Kabloyu terminallere bağlayın ve montaj panelinin içindeki bağlantı elemanlarını kullanarak kablo bağlarıyla sabitleyin.

Sistemin yapılandırılması

Hub'ın space'e eklenmesi

Hub'a bir Ethernet kablosu ve/veya SIM kartlar, harici bir güç kaynağı ve bir yedek pil bağlayın.

Hub'ı açın ve Ajax Cloud ile bağlantıyı gösteren LED gösterge yeşil veya beyaz yanana kadar bekleyin. Kullanım kılavuzunda LED gösterge hakkında daha fazla bilgi edinin.

Bağlantı için gerekli bileşenleri önceden hazırlamak için hub komple setine dikkat edin.

Uygulamada, cihazın QR kodunu tarayarak veya kimlik bilgilerini manuel olarak girerek hub'ı space'e ekleyin. Kimlik içeren QR kodu hub kartında, dış gövdenin arkasında ve ambalajın üzerinde bulunur.

¹ Hub Hybrid (4G) (without casing) komple setine dahildir.

² Case'in komple setine dahildir.

Hub ayarları

Tüm ayarların ayrıntılı açıklamasına hibrit kontrol panellerinin kullanım kılavuzlarından ulaşabilirsiniz. Bu bölümde önemli noktalar, kullanışlı özellikler ve gözden kaçabilecek ayarlar ele alınacaktır.

İletişim kanalları

Hub'ı tüm iletişim kanallarını aynı anda kullanarak bağlamanızı öneririz: Ethernet ve iki SIM kart. Hücresel operatörlerden birinde kesinti olsa bile sistem korunacaktır. İletişim kanallarının bağlantı durumunu istediğiniz zaman uygulamadan kontrol edebilirsiniz.

SIM kartları bağlarken hücresel operatörün önerdiği APN ve diğer ağ ayarlarını yapın. Ağ statik IP adresleri kullanıyorsa bunlar Ethernet ayarlarında da belirtilmelidir.

Hub'ın internet bağlantısını kaybettiği nasıl anlaşılır

Gruplar

Fibra kablolu cihazlar, fiziksel bağlantılarına ve konumlarına bakılmaksızın kablosuz cihazlarla tek bir güvenlik grubunda birleştirilebilir. Proje gerektiriyorsa Grup modu'nu etkinleştirin ve yapılandırın. Hibrit kontrol panelleri için maksimum güvenlik grubu sayısı 9'dur.

Takip edilen gruplar özelliği hakkında daha fazla bilgi edinin

Güvenlik zamanlama

Ajax sisteminde, bir tesis için bir güvenlik programı ayarlayabilirsiniz. Senaryolar, bireysel güvenlik grupları veya tüm sistemde güvenlik modunu değiştirmeye ve belirli saatte Gece modu'nu ayarlamaya olanak tanır.

Sistemin standartlara göre ayarlanması

Projeniz belirli bir standarda uygunluk gerektiriyorsa sistemi kurarken ve yapılandırırken bunları göz önünde bulundurun. Materyallerimizde gerekli ayarların listesi hakkında daha fazla bilgi edinebilirsiniz:

PD 6662:2017 gerekliliklerine uygun kurulum

EN 50131 gerekliliklerine uygun kurulum

INCERT gerekliliklerine uygun kurulum

NFA2P gerekliliklerine uygun kurulum

UL gerekliliklerine uygun kurulum

ANSI/SIA CP-01-2019 gerekliliklerine uygun kurulum

Kaçınılmazlık ilkesine (Almanca: Zwangsläufigkeit) göre kurulum

Pil ayarları

Bu ayarlar pil ömrünü uzatmanıza olanak tanır.

Pil ömrünü maksimize et özelliği, hub'ın yedek pilinin ömrünü uzatır. Ayar etkinleştirildiğinde şarj, %100'de durur ve %80 pil şarjında devam eder.

200 saate kadar pil ömrü elde etmek için Hub yedek pil şarjını koru¹ özelliğini etkinleştirin; ayrıca sunucu yoklama aralığı ve sistemdeki herhangi bir olaydan sonra hub'ın Ajax Cloud'a bağlı kalacağı süreyi değiştirin. Pil ömrü, yedek pilin kapasitesine, sistem yapılandırmasına ve hub'a eklenen cihaz sayısına bağlıdır.

¹ Pil güç tasarrufu modu etkinleştirildiğinde sistem, EN 50131 (Grade 3) ile uyumlu olmaz.

Bir Ajax sistemi elektrik kesintisi durumunda nasıl çalışır

Sisteme cihaz ekleme

Cihaz eklemenin iki yolu vardır:

1. Manuel olarak. Bir cihaz eklemek için standart prosedür budur. Bir cihaz eklemek için QR kodunu taramanız veya kimliği manuel olarak girmeniz gerekir. Bu yöntem kablosuz ve az sayıda kablolu cihaz eklemek için uygundur ve bakım sırasında bozuk bir cihazın değiştirilmesi için uygundur.
2. Otomatik olarak. Bu yöntemde kablolu cihazlar, sistemin hat tarama özelliği kullanılarak eklenir. Hatlara bağlı çok sayıda Fibra cihazı eklemek için uygundur. Bu özellik, sistemi kurmak için gereken süreyi azaltmaya yardımcı olacaktır. Tarama tamamlandığında, bağlı Fibra cihazlarının listesi Fibra hatlarına göre sıralanır. Bir cihazı tanımlamak için uygulamadan gelen bir komut üzerine LED'i yanacaktır. Cihazları tanımlamak için alternatif bir yol da mevcuttur. Bir alarm tetiklendiğinde cihaz, listenin en üstünde görüntülenir. Hatları taramaya hem cihaz ekleme menüsünden hem de hub ayarlarından başlayabilirsiniz.

Otomatik hat tarama hakkında daha fazla bilgi için destek sayfamızda her bir Fibra cihazın kılavuzlarına bakın.

Cihaz ayarları

Her cihazın tüm ayarlarının ayrıntılı açıklamasına destek sayfamızdan ulaşabilirsiniz. Bu bölümde önemli noktalar, kullanışlı özellikler ve bazen gözden kaçabilecek ayarlar ele alınacaktır.

Giriş/çıkış gecikmesi

Giriş/çıkış gecikmesi, kullanıcının tesise girdikten veya tesisten ayrıldıktan sonra sistemin güvenlik modunu değiştirmek için sahip olduğu süredir.

Her bir dedektörün ayarlarında ayrı ayrı belirlenir. Ajax sirenleri gecikme geri sayımını sesli olarak bildirebilir. Bu özellik ayrıca siren ayarlarında da etkinleştirilir.

Gece Modu

Gece Modu, yalnızca bazı dedektörlerin etkinleştirildiği bir güvenlik modudur.

Gece Modu yalnızca açılma, cam kırılma ve hareket dedektörleriyle çalışır. Gece modu varsayılan olarak devre dışıdır ve her dedektörün ayarlarından yapılandırılır.

Alarmlara siren tepkisi

Bu ayar, dedektör tetiklendiğinde sirenleri etkinleştirir. Her dedektör için ayrı ayrı yapılandırılır. Siren, siren ayarlarında belirlenen alarm sinyalinin ses seviyesi ve süresiyle çalacaktır.

Chime

Chime (kapıların açıldığına dair bildirimler) özelliği etkinleştirildiğinde sirenler, sistem çözülmüş durumdayken açılma dedektörlerinin tetiklendiğini belirtmek için özel bir ses çıkarır. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Bildirim ayarları iki aşamada yapılır: sirenleri ayarlama ve açılma dedektörlerini kurma. Özellik, açılma dedektörlerinin ayarlarında etkinleştirilir. Siren ayarlarında, özelliği etkinleştirmeniz ve uyarının ses seviyesini ve sesini seçmeniz gerekir.

Tuş takımı erişim kodları

Erişim kodları, Ajax tuş takımlarını kullanarak güvenlik modlarını yönetmek için kullanılır. Erişim kodu ve zorlama kodu genel veya kişisel olabilir. Genel kodlar tuş takımı ayarlarından ayarlanırken kişisel kodlar, hub ayarlarından doğrudan kullanıcı tarafından kişisel hesaplarından ayarlanır.

Hareket algılama hassasiyeti

Bu özellik, evcil hayvanların varlığı, şömine veya diğer olası termal parazitler gibi saha özelliklerine bağlı olarak her dedektör için ayrı ayrı yapılandırılır. Dış mekan hareket dedektörlerinde algılama mesafesi, dış gövdenin arkasındaki kaydırıcı kullanılarak da ayarlanabilir.

Otomasyon senaryoları

Ajax sistemi alarm, kurulu mod değişikliği, program veya sıcaklığa yanıt olarak otomasyon cihazlarını ve Ajax WaterStop Jeweller'ı yapılandırmanıza olanak tanır. Örneğin, sokak aydınlatmasını bir programa göre, kontrol modunda Button Jeweller'a basarak veya çevreye kurulmuş hareket dedektörlerinden gelen bir alarm durumunda açılacak şekilde yapılandırabilirsiniz. Ayrıca kullanıcı, otomasyon cihazlarını KeyPad TouchScreen Jeweller, Superior KeyPad TouchScreen Fibra, KeyPad Outdoor Jeweller ve Superior KeyPad Outdoor Fibra üzerinden kontrol edebilir. Senaryolar otomasyon cihazlarının, hub'ın veya tuş takımlarının ayarlarında oluşturulur ve düzenlenir.

Senaryoya göre fotoğraf özelliğini destekleyen MotionCam dedektörleri, diğer Ajax cihazlarından gelen alarmlar olduğunda veya belirlenen bir zamanda fotoğraf çekebilir. Yönetici haklarına sahip bir kullanıcı, dedektörün ayarlarında böyle bir senaryo oluşturabilir ve ayarlayabilir, ayrıca space'in Gizlilikayarlarında fotoğraf çekmenin ne zaman mümkün olduğunu belirleyebilir.

Ajax sisteminde senaryo nasıl oluşturulur ve yapılandırılır

Sistem testi

Bir Ajax sistemi, cihazları kurmak için doğru yeri seçmenize ve işlevselliklerini kontrol etmenize yardımcı olmak için aşağıdaki testleri sunar:

• Jeweller sinyal gücü testi.

• Wings sinyal gücü testi.

• Fibra sinyal gücü testi

• Algılama bölgesi testi

• Sinyal zayıflatma testi

• Hatlar güç testi

• Kapsama alanı testi

• Ses seviyesi testi

• Maskeleme sensörünün kalibrasyonu

• Kendi kendine test

Jeweller, Wings ve Fibra sinyal gücü testleri, cihazın kurulacağı konumdaki sinyalin gücünü ve kararlılığını belirler.

Algılama bölgesi testi, cihazın mevcut kurulum konumunda alarmları algılayacağı mesafeyi belirlemeye yardımcı olur.

Sinyal zayıflatma testi, radyo vericisinin gücünü yapay olarak azaltmaya ve artırmaya yardımcı olur. Test, cihaz ile hub arasındaki bağlantının stabilitesini kontrol etmek için iç ortamdaki değişiklikleri simüle eder.

Hatlar güç testi, kablolu Fibra cihazlarının mümkün olan maksimum güç tüketimini simüle eder: dedektörler alarm verir, tuş takımları etkinleştirilir ve sirenler açılır. Sistem testi geçerse tüm kablolu cihazları her durumda yeterli güç kaynağına sahip olacaktır.

Maskeleme sensörünün kalibrasyonu, Superior DoorProtect G3 Fibra veya Ajax hareket dedektörlerinin doğru çalışması için önemlidir. Dedektör kalibre edilmişse sahte mıknatıs kullanma girişimlerini anında algılayacaktır. Hareket dedektörünün maskeleme sensörünün kalibrasyonu, cihazın doğru çalışmasını sağlamak ve sensörlerin görüş alanını engelleme girişimlerini anında algılayabilmek için önemlidir. Cihazı sisteme ekledikten veya kurulum yerini değiştirdikten hemen sonra sensörü kalibre edin.

Kendi kendini test etme özelliği, cihazın yerleşik sensörlerinin düzgün çalışıp çalışmadığını kontrol etmeye yardımcı olur. Superior DoorProtect G3 Fibra, Superior SeismoProtect G3 Fibra veya FireProtect serisi dedektörleri kurduktan sonra çalıştırın. FireProtect 2 dedektörleri için kapsama alanı testi, hub ile bağlantının kesilmesi durumunda tüm yangın dedektörlerinin bir alarma yanıt vermeye devam edip etmeyeceğini kontrol eder. Test, yedek birbirine bağlı yangın alarmı özelliğini destekleyen dedektörleri kapsar.

Siren için ses seviyesi testi, mevcut ses seviyesini kontrol etmenize ve tesis için en uygun seviyeyi seçmenize olanak tanır.

Kurulumdan sonra

Müşteriler için eğitim

Sistemi kullanmak için kullanıcıların Ajax Security System uygulamasını indirmeleri ve bir hesap oluşturmaları gerekir. Bir hesap oluşturulduğunda bir kurulumcu tüm kullanıcıları hub'a ekler ve bildirimleri ve erişim kodlarını ayarlamalarına yardımcı olur. Sistem tuş takımı içeriyorsa kodlar yapılandırılır.

Bir kurulumcu, müşteriye sistemi nasıl yöneteceği konusunda talimat vermeli ve kullanılıyorsa Grup modu ve Gece modu işleminin mantığını kısaca açıklamalıdır. Sistemde senaryolar varsa kurulumcu, bunların nasıl çalıştığını açıklamalıdır.

Ayrıca, bir kurulumcu müşterilere sistemle ilgili herhangi bir soruları olması durumunda iletişim bilgilerini sağlamalıdır. Müşteriler ayrıca sistemin, cihazların ve uygulamaların çalışmasıyla ilgili her türlü soru için Ajax destek ekibiyle 7/24 iletişime geçebileceklerini bilmelidir.

Ajax Teknik Destek İletişim Bilgileri

• e-posta

• Telegram

Bakım

Sistemin çalışmasını düzenli olarak kontrol edin. En uygun kontrol sıklığı, sistemin kurulu olduğu devletin mevzuatı ve yönetmelikleri tarafından düzenlenir. Kablosuz cihazların pil şarjını kontrol edin ve gerekirse pilleri değiştirin. Kabloların terminallere sıkıca bağlandığını kontrol edin. İşlevsellik testlerini çalıştırın. Düzenli kontroller önemlidir ve arızaların tespit edilmesine ve önlenmesine yardımcı olur.

Müşteri desteği

Sistemin müşterinin gereksinimlerini karşıladığından ve geleceğe hazır olduğundan emin olmak için düzenli olarak yeni cihazlar, uygulama güncellemeleri ve hub'lar ve menzil genişleticiler için yeni aygıt yazılımı sürümleri yayınlıyoruz.

Müşteriler, ücretsiz cihaz yazılımı ve uygulama güncellemeleri yoluyla yeni özellikler elde etmekten her zaman mutlu olurlar. Bir kurulumcu da onlara yeni cihazlar ve uzaktan kaliteli hizmet sunabilir.

Bu nedenle, kurulumculara sistemi kurduktan sonra müşterilerle iletişim kurmalarını ve onları her türlü ek özellik ve yeni cihaz sürümleri hakkında bilgilendirmelerini tavsiye ediyoruz. İş ortaklarımıza ve PRO uygulamalarının tüm kullanıcılarına güncelleme sürümleri hakkında düzenli olarak e-posta gönderiyoruz. Şirket haberlerine Blog'dan da ulaşabilirsiniz.
