Superior HomeSiren Jeweller Kullanım Kılavuzu

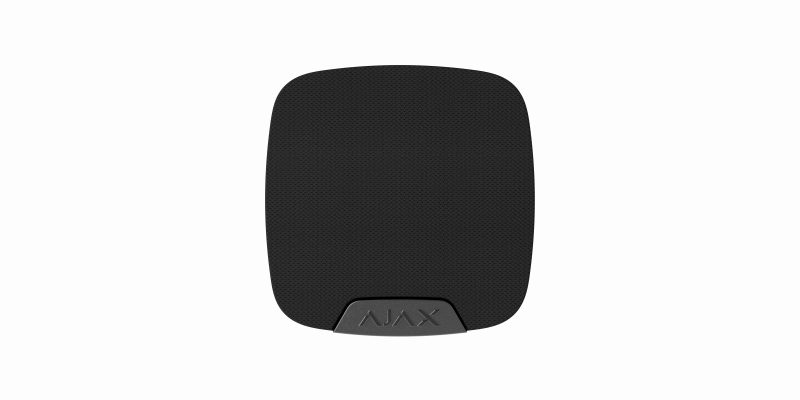

Superior HomeSiren Jeweller, iç mekan kurulumu için kablosuz bir sirendir. Kullanıcıları LED gösterge ve 105 dB'ye kadar ses seviyesine sahip sesli sinyal aracılığıyla olaylar ve alarmlar hakkında bilgilendirir. Cihaz, ek bir kablolu LED bağlantısını destekler ve hazır kurulu pillerle beş yıla kadar çalışır.

Siren, alarmları ve olayları iletmek için güvenli bir telsiz protokolü olan Jeweller üzerinden hub ile iletişim kurar. Açık alanda 2,000 m'ye kadar iletişim menzili vardır.

İşlevsel unsurlar

1. LED gösterge.
2. Kumaş kaplı siren sesli uyarısı.
3. SmartBracket montaj paneli. Delikli kısmı, cihazı yüzeyden ayırmaya yönelik herhangi bir girişim algılanırsa tamper alarmını tetikler. Koparmayın.
4. SmartBracket montaj panelini bir tutucu vida ile sabitlemek için delik.
5. Cihaz kimliği bulunan QR kodu. Cihazı hub'a eklemek için kullanılır.
6. Tamper butonu. Cihazı yüzeyden ayırmaya veya montaj panelinden çıkarmaya yönelik bir girişim algılandığında tetiklenir.
7. Harici LED gösterge için konnektör.
8. Güç butonu.

Uyumlu hub'lar ve kapsama alanı genişleticiler

Siren, OS Malevich 2.16 veya üzerini çalıştıran bir Ajax hub gerektirir.

Çalışma prensibi

Cihaz, siren sesinin uzaktan da duyulmasını sağlayan yüksek sesli uyarı ile donatılmıştır. Siren doğru şekilde kurulursa izinsiz giriş yapan kişinin sireni sökmesi ve devre dışı bırakması zorlaşır. Superior HomeSiren Jeweller, bağımsız bir güç kaynağına ve cihazı sabitlemek için kullanılan tutucu vida bulunan sağlam bir muhafazaya sahiptir. Sistem kuruluyken güç butonu engellenir.

Siren dört ayrı görevi yerine getirir:

1. Alarmlar hakkında bilgilendirir. Siren, tamper ve sistem alarmlarına yanıt verir. İzinsiz giriş yapanları korkutacak ve komşuların dikkatini çekecek kadar seslidir.
2. Güvenlik durumunu gösterir. Siren, tesisin kurulu olduğunu göstermek için LED göstergeyi ve giriş/çıkış gecikmeleri hakkında bilgilendirmek için sesli sinyali kullanır. Bu özellikler, anahtarlıklar veya tuş takımlarıyla kontrol edilen sistemler için kullanışlıdır: siren, kullanıcılara giriş sırasında sistemi çözmelerini hatırlatır.
3. Bir kapı açıldığında kullanıcıları bilgilendirir (Zil). Sistem çözülüyken açılma dedektörleri tetiklendiğinde sirenler özel bir sesle kullanıcıları bilgilendirir. Bu özellik, örneğin mağazalarda müşteriler içeri girdiğinde çalışanları bilgilendirmek için kullanılır.
4. Sistem çözülene kadar alarmı gösterir. Sirenin yerleşik LED'i ve harici LED'i (bağlıysa) sesli sinyal verildikten sonra yanıp söner. Bu özellik sayesinde kullanıcılar ve civardan geçen güvenlik devriyeleri sirenin tetiklendiğini görebilir.

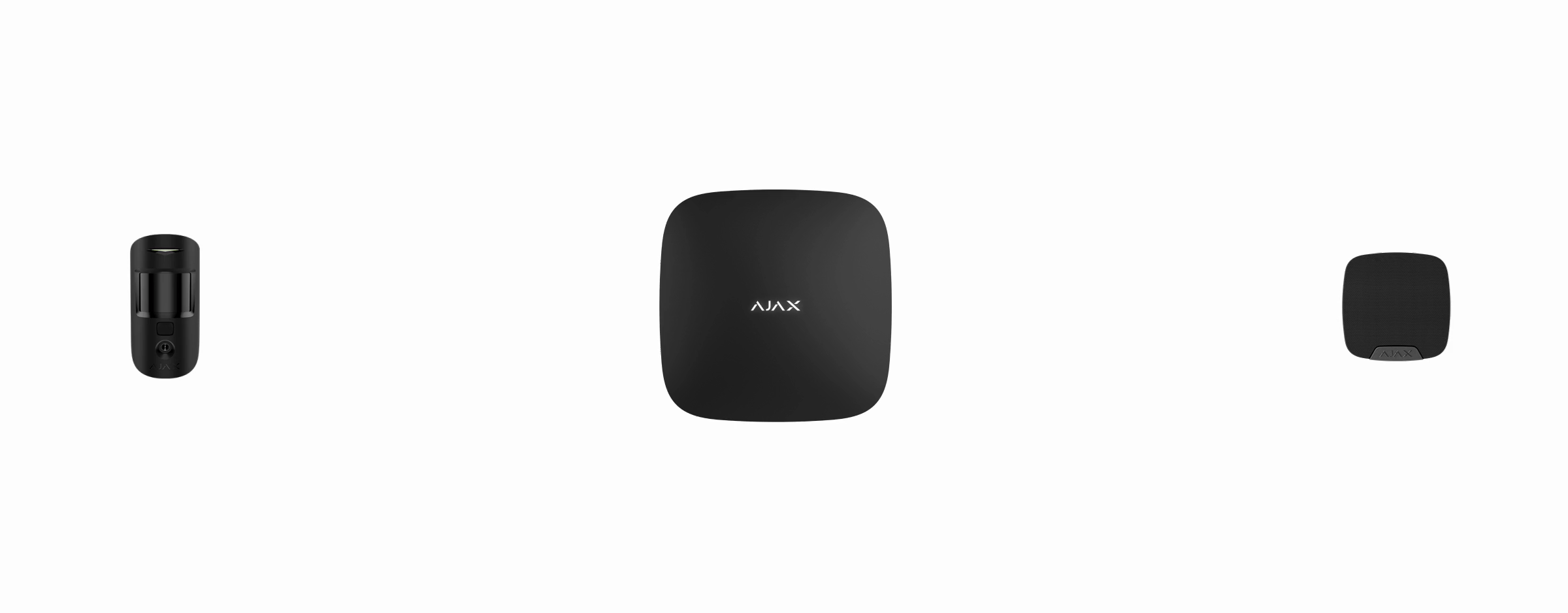

Jeweller veri aktarım protokolü

Jeweller, hub ile cihazlar arasında hızlı ve güvenilir iki yönlü iletişim sağlayan tescilli bir telsiz protokolüdür. Siren, alarmları ve olayları iletmek için Jeweller'ı kullanır.

Daha fazla bilgi edinin

Olayları izleme istasyonuna gönderme

Ajax sistemi, alarmları ve olayları SurGard (Contact ID), SIA (DC-09), ADEMCO 685 ve diğer protokoller formatlarında Ajax PRO Desktop uygulamasına ve izleme istasyonuna iletir.

Superior HomeSiren Jeweller aşağıdaki olayları iletebilir:

1. Kurcalama alarmı / tamper butonu normale dönme.
2. Hub (veya radyo sinyali kapsama alanı genişletici) ile bağlantının kesilmesi ve yeniden kurulması.
3. Kalıcı siren devre dışı bırakma/etkinleştirme.
4. Tek seferlik siren devre dışı bırakma/etkinleştirme.

Bir alarm alındığında izleme istasyonu operatörü ne olduğunu ve hızlı müdahale ekibinin nereye gönderilmesi gerektiğini bilir. Ajax cihaz adreslenebilirliği, cihaz türü, adı, güvenlik grubu ve sanal oda belirtilerek sistemin olayları Ajax PRO Desktop'a ve izleme istasyonuna göndermesini sağlar. İletilen parametrelerin listesinin izleme yazılımına ve seçilen iletişim protokolüne bağlı olarak değişebileceğini unutmayın.

Sisteme ekleme

Superior HomeSiren Jeweller'ı hub'a eklemek için sireni sistemle aynı korunan tesise (hub'ın telsiz ağının kapsama alanı içinde) yerleştirin. Siren bir radyo sinyali kapsama alanı genişletici üzerinden çalışıyorsa önce sireni hub'a ekleyin, ardından ayarlarında gerekli kapsama alanı genişleticiye bağlayın.

Cihazı eklemeden önce

1. Ajax PRO uygulamasını yükleyin.

2. PRO hesabınıza giriş yapın veya yeni bir hesap oluşturun.

3. Bir space seçin veya yeni bir space oluşturun.

   Ajax space nedir

   Space nasıl oluşturulur

   Space işlevi, aşağıda listelenen uygulama sürümlerinde ve üzeri sürümlerde mevcuttur:

   • iOS için Ajax Security System 3.0;
   • Android için Ajax Security System 3.0;
   • iOS için Ajax PRO: Tool for Engineers 2.0;
   • Android için Ajax PRO: Tool for Engineers 2.0;
   • macOS için Ajax PRO Desktop 4.0;
   • Windows için Ajax PRO Desktop 4.0.

4. En az bir sanal oda ekleyin.

5. Space'e uyumlu bir hub ekleyin. Hub'ın açık olduğundan ve Ethernet, Wi-Fi ve/veya mobil ağ üzerinden internete bağlandığından emin olun.

6. Space'in çözülü olduğundan ve hub'ın bir güncelleme başlatmadığından emin olmak için uygulamadaki durumları kontrol edin.

Hub'a ekleme

1. Ajax PRO uygulamasını açın. Sireni eklemek istediğiniz hub'a sahip space'i seçin.

2. Cihazlar sekmesine gidin ve Cihaz ekle'ye dokunun.

3. Sirene bir ad verin.

4. QR kodunu tarayın veya cihazın kimliğini manuel olarak girin. Cihaz muhafazasının üzerine cihaz kimliği içeren bir QR kodu yerleştirilir. Aynı QR kodu cihazın paketinde de bulunur.



5. Sanal oda ve güvenlik grubu seçin (Grup modu etkinse).

6. Ekle'ye dokunun ve geri sayım başlar.

7. Güç butonuna 3 saniye basılı tutarak sireni açın.



Bağlantı başarısız olursa sireni kapatın ve 5 saniye sonra tekrar deneyin. Hub'a (hub modeline bağlı olarak) maksimum sayıda cihaz zaten eklenmişse daha fazla cihaz eklemeye çalıştığınızda sistem bir bildirim gönderir.

Siren hub'a eklendikten sonra Ajax uygulamasındaki hub cihazları listesinde görünür. Cihaz durumlarının güncellenme aralığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan olarak 36 saniyedir.

Arızalar

Cihaz bir arıza algıladığında (örneğin Jeweller protokolü üzerinden bağlantı olmadığında), Ajax uygulamasında cihaz simgesinin sol üst köşesinde bir arıza sayacı görünür.

Tüm arızalar cihaz durumlarında görüntülenir. Arızalı alanlar kırmızı renkle gösterilir.

Aşağıdaki durumlarda bir arıza görüntülenir:

• Cihazın sıcaklığının kabul edilebilir sınırların dışında olması.
• Cihazın muhafazası açıktır (tamper butonu tetiklenmiştir).
• Jeweller üzerinden hub veya radyo sinyali kapsama alanı genişletici ile bağlantı yok.
• Cihazın pili zayıf.

Simgeler

Ajax uygulamasındaki simgeler, Superior HomeSiren Jeweller'ın bazı durumlarını gösterir. Cihazlar sekmesinde simgeleri görebilirsiniz.

Durumlar

Bu durumlarda siren ve çalışma parametreleri hakkında bilgiler bulunur. Siren durumlarını Ajax uygulamalarında görüntüleyebilirsiniz:

1. Cihazlar sekmesine gidin.
2. Listeden Superior HomeSiren Jeweller'ı seçin.

Ayarlar

Superior HomeSiren Jeweller ayarlarını değiştirmek için Ajax uygulamasında:

1. Cihazlar sekmesine gidin.
2. Listeden Superior HomeSiren Jeweller'ı seçin.
3. Dişli simgesine dokunarak Ayarlar'a gidin.
4. Gerekli parametreleri ayarlayın.
5. Yeni ayarları kaydetmek için Geri'ye dokunun.

Bip sesi ayarları

Cihaz alarmlarına siren tepkisini ayarlama

Ajax uygulamalarında her sistem cihazından gelen alarmlara sirenin vereceği tepkiyi ayrı ayrı yapılandırabilirsiniz. Bu özellik, belirli bir cihaz tetiklendiğinde sireni etkinleştirmenize gerek olmayan durumlar için kullanışlıdır. Örneğin, LeaksProtect Jeweller bir alarm tetiklediğinde.

Bir cihaz alarmına siren tepkisini yapılandırmak için:

1. Ajax uygulamasını açın.
2. Cihazlar sekmesine gidin.
3. Siren tepkisini yapılandırmak istediğiniz cihazı seçin.
4. Dişli simgesine dokunarak cihaz Ayarlar'ına gidin.
5. Siren ile uyar bölümünü bulun ve gerekli geçişleri etkinleştirin.
6. Sistem cihazlarının geri kalanı için 3–5 arasındaki adımları tekrarlayın.

Tamper alarmına tuş takımı tepkisini ayarlama

Ajax uygulamalarında, her sistem cihazının kurcalama alarmlarına vereceği siren tepkisini yapılandırabilirsiniz. Bu özellik etkinleştirildiğinde siren, cihazın tamper butonu veya ivmeölçeri tetiklendiğinde sesli bir sinyal verir.

Bir tamper alarmına siren tepkisini yapılandırmak için:

1. Ajax uygulamasını açın.
2. Cihazlar sekmesine gidin.
3. Hub'ı seçin ve Ayarlar'ına gidin.
4. Servis menüsünü seçin.
5. Sesler ve uyarılar bölümüne gidin.
6. Hub'ın veya herhangi bir dedektörün kapağı açıksa geçişini etkinleştirin.
7. Yeni ayarları kaydetmek için Geri'ye dokunun.

Uygulama içi panik butonuna basıldığında siren tepkisini ayarlama

Ajax uygulamalarında uygulama içi panik butonuna basıldığında sirenin vereceği tepkiyi yapılandırabilirsiniz. Bunun için şu adımları izleyin:

1. Ajax uygulamasını açın.
2. Cihazlar sekmesine gidin.
3. Hub'ı seçin ve Ayarlar'ına gidin.
4. Servis menüsünü seçin.
5. Sesler ve uyarılar bölümüne gidin.
6. Uygulama içi panik butonuna basılırsa geçişini etkinleştirin.
7. Yeni ayarları kaydetmek için Geri'ye dokunun.

Alarm sonrası siren göstergesi ayarları

Siren, LED gösterge ile kurulu sistemdeki tetikleme hakkında kullanıcıları bilgilendirebilir.

Bu özellik şöyle çalışır:

1. Sistem bir alarm kaydeder.
2. Siren bir alarm sinyali verir. Süresi ve ses seviyesi cihaz ayarlarına bağlıdır.
3. Sirenin LED'i ve harici LED göstergeleri (bağlıysa), sistem çözülene kadar her 3 saniyede bir veya iki kez yanıp söner.

Bu özellik, sistem kullanıcılarının ve güvenlik devriyelerinin alarmın etkinleştirildiğini görmesine olanak tanır.

Siren alarm sonrası göstergesini etkinleştirmek için Ajax PRO uygulamasında:

1. Hub ayarlarına gidin:

   • Hub → Ayarlar → Servis → LED gösterge.

2. Sirenlerin sistem çözülmeden önce çift LED yanıp sönmesiyle hangi olayları bildireceğini belirtin:

   • Onaylanmış izinsiz giriş/soygun alarmı.
   • Tekli izinsiz giriş/soygun alarmı.
   • Kapak açık.

3. Cihazlar menüsünde gerekli sireni seçin.

4. Yeni ayarları kaydetmek için Geri'ye dokunun.

Alarm iptali ve alarm iptaline ilişkin belirli uyarıların ayarlanması

Ajax PRO uygulamasındaki hub ayarlarında, hangi cihazların bir alarm iptal edildiğinde ve hangilerinin bir alarm iptal denemesi yapıldığında ses vereceğini seçebilirsiniz. Alarm iptali bildirimi ve Alarm durdurma bildirimi özellikleri, ANSI/SIA CP-01-2019 standardına uyması gereken sistemler için gereklidir*.

Alarm iptali ve alarm durdurma hakkında uyarı verecek cihazları seçmek için Ajax PRO uygulamasında:

1. Gerekli hub'ı seçin ve şuraya gidin:

   • Ayarlar → Servis → Kurma/çözme işlemi

2. Standarda uygunluk ayarı için ANSI/SIA CP-01-2019'un seçili olduğundan emin olun.

3. Alarm iptali ile ilgili özel uyarı ve Alarm durdurma ile ilgili özel uyarı seçenekleri için cihazları seçin.

4. Yeni ayarları kaydetmek için Geri'ye dokunun.

ANSI/SIA CP-01-2019 sistem gereklilikleri hakkında daha fazla bilgi edinin

* Superior HomeSiren Jeweller, ANSI/SIA CP-01-2019'a göre sertifikalı değildir.

Açılışta veya kapı zili butonuna basıldığında zil sesi

Açılışta veya kapı zili butonuna basıldığında zil sesi etkinse sistem çözülü olduğunda açılma dedektörleri tetiklendiğinde veya DoorBell butonuna basıldığında Superior HomeSiren Jeweller kullanıcıya kısa bir bip sesiyle bildirir. Bu özellik, örneğin mağazalarda çalışanlara birinin içeri girdiğini bildirmek için kullanılır.

Alarm sinyalleri iki aşamada yapılandırılır: sirenin ayarlanması ve açılma dedektörlerinin ayarlanması. Bu makale, Zil hakkında ve dedektörlerin nasıl yapılandırılacağına dair daha fazla bilgi sağlar.

Siren tepkisini ayarlamak için:

1. Ajax uygulamasını açın.
2. Cihazlar sekmesine gidin.
3. Superior HomeSiren Jeweller'ı seçin ve Ayarlar'ına gidin.
4. Bip sesi ayarları menüsüne gidin.
5. Çözüldüğünde bip sesi kategorisindeki Açılışta veya kapı zili butonuna basıldığında zil sesi geçişini etkinleştirin.
6. Gerekli alarm sinyali ses seviyesini ayarlayın.
7. Yeni ayarları kaydetmek için Geri'ye dokunun.

Ayarlar doğruysa Ajax uygulamasının Kontrol sekmesinde bir zil simgesi görünür. Zili etkinleştirmek veya devre dışı bırakmak için buna dokunun.

Gösterge

İşlevsellik testi

Ajax sistemi, siren için doğru kurulum yerinin seçilmesine yardımcı olmak amacıyla çeşitli testler sağlar. Bu testler hemen başlamaz. Ancak bekleme süresi, bir cihaz yoklama aralığı süresini aşmaz. Yoklama aralığı hub ayarlarında kontrol edilebilir ve yapılandırılabilir (Hub → Settings → Jeweller veya Jeweller/Fibra).

Test yapmak için Ajax uygulamasında:

1. Gerekli hub'ı seçin.

2. Cihazlar sekmesine gidin.

3. Listeden Superior HomeSiren Jeweller'ı seçin.

4. Ayarlar'a gidin.

5. Testi seçin:

   1. Jeweller sinyal gücü testi.

   2. Ses seviyesi testi.

   3. Sinyal zayıflatma testi.

6. Testi başlatın.

Kurulum yeri seçme

Superior HomeSiren Jeweller'ın nereye yerleştirileceğini seçerken çalışmasını etkileyen parametreleri göz önünde bulundurun:

• Jeweller sinyal gücü.
• Siren ile hub (veya radyo sinyali kapsama alanı genişletici) arasındaki mesafe.
• Duvarlar, katlar arası tavanlar ve tesisteki büyük nesneler gibi radyo sinyali ve ses iletimine müdahale edebilecek engeller.

Bir tesisin güvenlik sistemi için proje geliştirirken yerleştirme önerilerini dikkate alın. Sistemi yalnızca bir uzman tasarlayabilir ve kurabilir. Önerilen iş ortaklarının listesine buradan ulaşabilirsiniz.

Önerilen kurulum yüksekliği 2.5 m veya üstüdür. Bu, izinsiz girenlerin cihaza erişmesini daha da zorlaştırır.

Jeweller sinyal gücü

Jeweller sinyal gücü, belirli bir süre içinde teslim edilmeyen veya bozulan veri paketlerinin sayısına göre belirlenir. Cihazlar sekmesindeki simgesi sinyal gücünü gösterir:

• Üç diş — mükemmel sinyal gücü.
• İki diş — iyi sinyal gücü.
• Bir diş — düşük sinyal gücü; stabil çalışma garanti edilmez.
• Çarpı işaretli simge — sinyal yok.

Siren nasıl ve nerelere kurulmaz

1. Dış mekanlara. Bu durum sirenin arızalanmasına neden olabilir.
2. Mobilyaların içinde, kalın perdelerin arkasında gibi sesli sinyalin zayıflayabileceği yerlere.
3. Sinyalin zayıflamasına veya bloke edilmesine neden olabilecek metal nesneler veya aynaların yakınına.
4. Sıcaklık ve nem değerlerinin kabul edilebilir sınırların dışında olduğu yerlere. Bu sirene zarar verebilir.
5. Hub'ın veya (radyo sinyali kapsama alanı genişleticinin) 1 m yakınına. Bu durum, siren ile hub arasındaki iletişim kaybına yol açabilir.
6. Sinyal gücünün düşük olduğu yerlere. Bu durum, hub ile iletişim kaybına yol açabilir.

Kurulum

Sireni kurmak için:

1. Tutucu vidayı sökün. Ardından, SmartBracket montaj panelini saat yönünün tersine çevirerek sirenden çıkarın.

2. SmartBracket panelini çift taraflı yapışkan bant kullanarak seçilen kurulum yerine sabitleyin.

   Çift taraflı bant sadece geçici kurulum için kullanılmalıdır. Bu tür bir bantla tutturulan cihaz her an yüzeyden ayrılabilir. Cihaz çift taraflı yapışkan bant ile sabitlendiği sürece, cihaz yüzeyden ayrıldığında tamper butonu tetiklenmez.

3. Sireni SmartBracket üzerine yerleştirin ve saat yönünde çeviriniz. Cihazın LED göstergesi yanıp sönmeye başlar. Bu, sirendeki tamper butonunun kapalı olduğunu gösterir.

   Siren SmartBracket'a yerleştirildiğinde LED gösterge yanmazsa Ajax uygulamasında tamper butonunun durumunu, ayrıca bağlantı elemanlarının bütünlüğünü ve sirenin panele sıkıca sabitlenip sabitlenmediğini kontrol edin.

4. Jeweller sinyal gücü testini çalıştırın. Önerilen sinyal gücü iki veya üç diştir. Düşükse cihazın kararlı çalışması garanti edilemez. Cihazın yerini değiştirmeyi düşünün, çünkü konumunu 20 cm bile değiştirmek sinyal gücünü önemli ölçüde artırabilir. Yer değişiminden sonra sinyal hala zayıf veya kararsızsa radyo sinyali kapsama alanı genişletici kullanın.

5. Ses seviyesi testini çalıştırın.

6. Sinyal zayıflatma testini çalıştırın. Test sırasında kurulum yerindeki farklı koşulları simüle etmek için sinyal gücü kontrollü olarak azaltılır ve artırılır. Kurulum yeri doğru seçilirse siren 2–3 diş seviyesinde istikrarlı bir sinyal gücüne sahip olur.

7. Testler başarıyla geçilirse sireni SmartBracket'tan çıkarın.

8. SmartBracket montaj panelini birlikte verilen vidalarla yüzeye sabitleyin.

   Başka tutturucular kullanırken bunların paneli zedelemediğinden veya kırmadığından emin olun. Kurulumu kolaylaştırmak için montaj paneli hala çift taraflı yapışkan bantla sabitlenmişken vida deliklerini önceden delebilirsiniz.

9. Sireni SmartBracket üzerine yerleştirin.

10. Siren muhafazasının altındaki tutucu vidayı sıkın. Bu vida, sirenin daha sağlam bir şekilde sabitlenmesi ve hızlıca sökülmeye karşı korunması için gereklidir.

Harici bir LED'in bağlanması

Superior HomeSiren Jeweller'a harici bir LED bağlayabilirsiniz. Bu gösterge, cihazın yerleşik LED'iyle paralel çalışır ve onun sinyallerini tamamen yansıtır.

Bağlamak için siren muhafazasının arka tarafındaki konnektörü kullanın. Bağlantı yaparken polariteye dikkat edin: Siyah terminal kablosu "+" kontağıdır.

Çıkış güç kaynağı 3 V⎓, 10 mA'dır.

Harici bir LED bağlamak için:

1. Siren zaten kurulmuşsa montaj panelinden çıkarın.
2. Harici LED kablosunu Superior HomeSiren Jeweller muhafazasına yönlendirin.
3. Harici LED'i, verilen konnektörü kullanarak Superior HomeSiren Jeweller'a bağlayın.
4. Bağlı harici LED'in çalışmasını kontrol edin.
5. Sireni, Kurulum bölümünde açıklanan 3–10. adımlara uygun olarak yüzeye kurun.

Bakım

Sirenin doğru çalıştığından emin olmak için düzenli olarak kontrol edin. İdeal kontrol aralığı üç ayda birdir. Cihaz muhafazasını toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyin. Ekipman bakımı için uygun, yumuşak ve kuru bir bez kullanın.

Sireni temizlemek için alkol, aseton, benzin veya aktif çözücü içeren başka maddeler kullanmayın.

Sirene takılan piller, 1 dakikalık yoklama aralığı ile 5 yıla kadar bağımsız çalışma veya en az 6 saatlik sesli uyarı süresi sağlar.

Pil zayıfsa sistem, pilin değiştirilmesi gerektiğine dair erken bir bildirim gönderir. Sistem kurulduğunda LED, yavaşça yeşil renkte yanar ve söner.

Piller nasıl değiştirilir

Teknik özellikler

Tüm teknik özellikler

Standartlara uygunluk

EN 50131 gerekliliklerine uygun kurulum

ANSI/SIA CP-01-2019 gerekliliklerine uygun kurulum

Garanti

Limited Liability Company "Ajax Systems Manufacturing" ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.

Cihaz düzgün çalışmıyorsa çoğu durumda teknik sorunlar uzaktan çözülebileceğinden, önce destek servisiyle iletişime geçmenizi öneririz.

Garanti yükümlülükleri

Kullanıcı sözleşmesi

Teknik Destek ile iletişime geçin:

• E-posta: support@ajax.systems
• Telegram

“AS Manufacturing” LLC tarafından üretilmiştir
