Інструкція з використання Superior Hub Hybrid

Superior Hub Hybrid – гібридна централь системи безпеки Ajax. Працює з дротовими та бездротовими пристроями Ajax. Керує роботою під’єднаних пристроїв, взаємодіє з користувачем та охоронною компанією. Призначена для встановлення у приміщенні.

Superior Hub Hybrid потрібен доступ до інтернету для підключення до хмарного сервісу Ajax Cloud. З’єднання відбувається через Ethernet і дві SIM-карти. Хаб доступний у чотирьох варіаціях:

• у стандартному корпусі з 2G модемом — Superior Hub Hybrid (2G),

• у стандартному корпусі з 2G/3G/4G (LTE) модемом — Superior Hub Hybrid (4G) версії 1 (дата виробництва — до червня 2025 року),

• у стандартному корпусі з 2G/3G/4G (LTE) модемом — Superior Hub Hybrid (4G) версії 2 (дата виробництва — з червня 2025 року),

• у вигляді плати без корпусу з 2G/3G/4G (LTE) модемом — Superior Hub Hybrid (4G) (without casing).

Це пристрій лінійки продуктів Superior. Тільки акредитовані партнери Ajax Systems можуть встановлювати, продавати й адмініструвати продукти Superior.

Функціональні елементи

Елементи корпусу

1. Гвинти, що фіксують кришку корпусу. Можна відкрутити комплектним шестигранником (Ø 4 мм).

2. Світловоди для індикації стану хаба (доступні в новій версії корпусу; в попередній версії світлодіодний індикатор розміщений на платі).

3. Місце з тримачами для резервного акумулятора.

   Акумулятор не входить до комплекту Superior Hub Hybrid.

4. QR-код та ідентифікатор (серійний номер) централі.

5. Перфорована частина корпусу. Потрібна для спрацювання тампера в разі спроби відриву пристрою від поверхні. Не виламуйте її.

6. Перфоровані частини корпусу для виведення дротів під’єднуваних датчиків та пристроїв.

7. Кріплення для фіксації кабелів.

Елементи плати

• Superior Hub Hybrid (2G)

• Superior Hub Hybrid (4G) версії 1

• Superior Hub Hybrid (4G) версії 2

1. Світлодіодний індикатор стану хаба та підключених каналів зв’язку.

2. Світлодіодний індикатор стану пристроїв, під’єднаних до ліній Fibra.

3. Слот першої карти micro-SIM.

4. Слот другої карти micro-SIM.

5. Кнопка тампера. Виявляє зняття кришки корпусу Superior Hub Hybrid (2G).

6. QR-код та ідентифікатор (серійний номер) пристрою.

7. Роз’єм під’єднання кабелю живлення.

8. Роз’єм під’єднання кабелю Ethernet.

9. Кнопка вмикання/вимикання.

10. Клеми під’єднання резервного акумулятора 12 В.

11. Клеми ліній Fibra для під’єднання дротових пристроїв.

12. Індикатор Battery error. Активується у випадку порушенні полярності при під’єднанні акумулятора (коли до клеми «+» під’єднано «-» акумулятора і навпаки).

13. Отвори, щоб встановити плату Superior Hub Hybrid (2G) в корпус хаба.

1. Світлодіодний індикатор стану хаба та підключених каналів зв’язку.

2. Світлодіодний індикатор стану пристроїв, під’єднаних до ліній Fibra.

3. Слот першої карти micro-SIM.

4. Слот другої карти micro-SIM.

5. Кнопка тампера. Виявляє зняття кришки корпусу Superior Hub Hybrid (4G).

6. QR-код та ідентифікатор (серійний номер) пристрою.

7. Роз’єм під’єднання кабелю живлення.

8. Роз’єм під’єднання кабелю Ethernet.

9. Кнопка вмикання/вимикання.

10. Клеми під’єднання резервного акумулятора 12 В.

11. Клеми ліній Fibra для під’єднання дротових пристроїв.

12. Індикатор Battery error. Активується у випадку порушенні полярності при під’єднанні акумулятора (коли до клеми «+» під’єднано «-» акумулятора і навпаки).

13. Отвори, щоб встановити плату Superior Hub Hybrid (4G) версії 1 в корпус хаба.

1. Світлодіодний індикатор стану хаба та підключених каналів зв’язку.

2. Світлодіодний індикатор стану пристроїв, під’єднаних до ліній Fibra.

3. Слот для першої карти micro-SIM.

4. Слот для другої карти micro-SIM.

5. Кнопка тампера на передній стороні. Цей тампер сповіщає про спробу зняти кришку корпусу централі.

6. QR-код та ідентифікатор (серійний номер) пристрою.

7. Роз’єм для під’єднання кабелю живлення.

8. Роз’єм для під’єднання кабелю Ethernet.

9. Кнопка вмикання/вимикання.

10. Клеми для під’єднання резервного акумулятора 12 В.

11. Клеми ліній Fibra для під’єднання дротових пристроїв.

12. Індикатор несправності батареї. Загоряється, якщо порушено полярність під час під’єднання акумулятора (коли до клеми «–» під’єднано «+» і навпаки).

13. Отвори, щоб встановити плату Superior Hub Hybrid (4G) версії 2 в корпус Case D (430) за допомогою тримачів Module Holder (type B).

14. Розʼєм для підʼєднання тамперної плати до хаба. Використовується, якщо плата Superior Hub Hybrid (4G) версії 2 встановлена в корпус Case D (430). Тамперна плата входить до комплекту Case, який продається окремо.

15. Роз’єм для підʼєднання зовнішнього світлодіода до хаба. Використовується, якщо плата Superior Hub Hybrid (4G) версії 2 встановлена в корпус Case D (430). Зовнішній світлодіод входить до комплекту Superior Hub Hybrid (4G) (without casing).

16. Розʼєм для під’єднання зовнішньої антени для стільникового каналу звʼязку (гніздо SMA). Використовується, якщо плата Superior Hub Hybrid (4G) версії 2 встановлена в корпус Case D (430).

17. Кнопка тампера на задній стороні. Цей тампер сповіщає про спробу відірвати корпус централі від поверхні.

Клеми ліній Fibra

Superior Hub Hybrid має 8 ліній Fibra. Нумерація від 1 до 8 зазначена на платі централі.

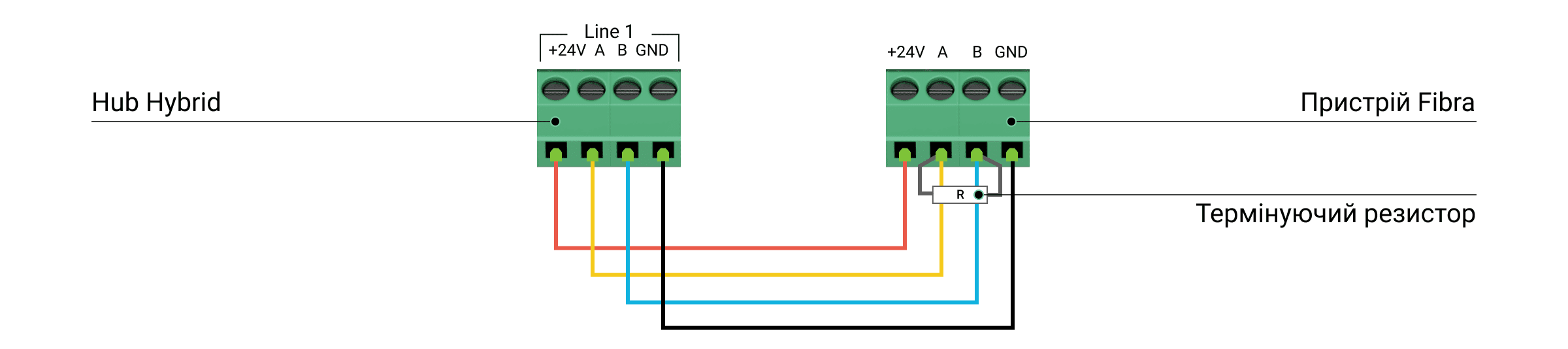

Клеми лінії Fibra:

1. +24 V — клема живлення 24 В⎓.

2. A — перша сигнальна клема.

3. B — друга сигнальна клема.

4. GND — земля живлення.

Принцип роботи

Superior Hub Hybrid – це гібридна централь системи безпеки Ajax. Вона керує роботою під’єднаних пристроїв.

До Superior Hub Hybrid можна під’єднати до 100 дротових і бездротових пристроїв Ajax. Під’єднані пристрої захищають від вторгнення, пожежі й затоплення, а також дають змогу керувати електроприладами за сценаріями або вручну – в мобільному застосунку чи натисканням тривожної кнопки, LightSwitch або клавіатури з сенсорним екраном.

Щоб контролювати роботу всіх пристроїв системи безпеки, хаб зв’язується з під’єднаними пристроями через три шифровані протоколи:

1. Jeweller – радіопротокол передавання подій і тривог бездротових пристроїв Ajax. Дальність зв’язку — до 2000 метрів за відсутності перешкод: стін, дверей, міжповерхових перекриттів.

Дізнатися більше про Jeweller

2. Wings – радіопротокол передавання фото датчиків MotionCam та MotionCam Outdoor. Дальність зв’язку — до 1700 метрів за відсутності перешкод: стін, дверей, міжповерхових перекриттів.

Дізнатися більше про Wings

3. Fibra — дротовий протокол передавання подій і тривог дротових пристроїв Ajax. Дальність зв’язку — до 2000 метрів у разі під’єднання через виту пару U/UTP cat.5.

Дізнатися більше про Fibra

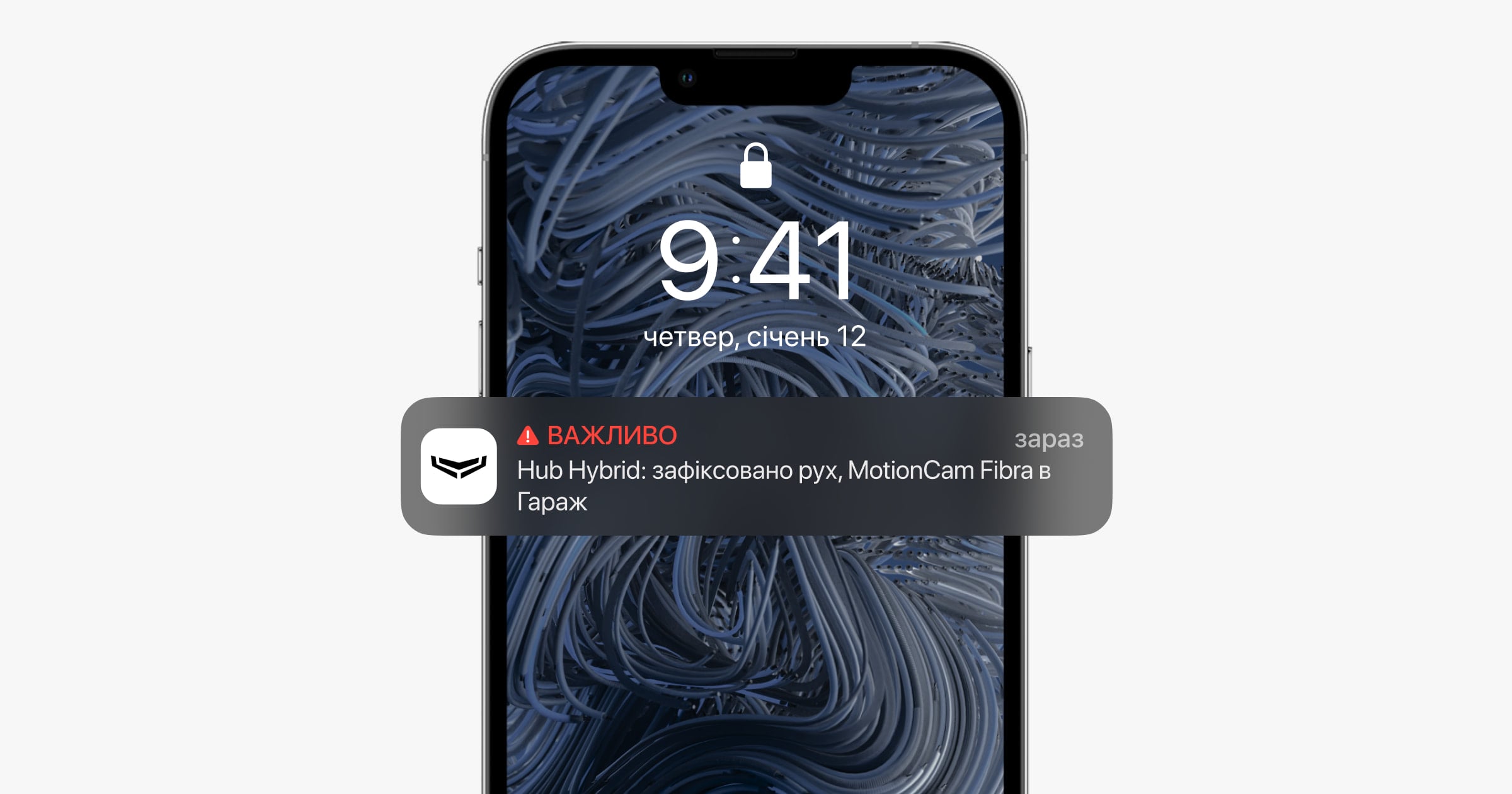

У разі спрацювання датчика система здіймає тривогу менш ніж за секунду незалежно від протоколу зв’язку. За тривогою хаб активує сирени, запускає сценарії, а також сповіщає пульт охоронної компанії та всіх користувачів.

Захист від саботажу

OS Malevich

Superior Hub Hybrid працює під керуванням операційної системи реального часу OS Malevich. Вона захищена від вірусів та кібератак.

OS Malevich додає системі безпеки Ajax нові можливості та функції завдяки оновленням через бездротовий зв’язок. Оновлення не потребує участі інженера з монтажу чи користувача.

Оновлення займає до 2 хвилин, коли систему безпеки знято з охорони, а зовнішнє живлення та резервний акумулятор під’єднано.

Як оновлюється OS Malevich

Індикація

Хаб передбачає два режими світлодіодної індикації:

• З’єднання із сервером.

• Тривоги та несправності.

З’єднання із сервером

За початкових налаштувань увімкнено режим З’єднання із сервером. Залежно від стану зв’язку Superior Hub Hybrid із сервером Ajax Cloud, його світлодіодний індикатор світиться червоним, білим, фіолетовим, жовтим, синім або зеленим кольором.

Стан пристрою також можна відстежувати в застосунку Ajax.

Доступ до індикації

Користувачі хаба можуть побачити індикацію Тривоги та несправності, коли:

• встановлили/зняли систему з охорони за допомогою клавіатури Ajax;

• ввели правильний ідентифікатор користувача/персональний код на клавіатурі та виконали дію, яка вже виконана раніше (наприклад, користувач зняв систему з охорони та натиснув на кнопку зняття з охорони на клавіатурі);

• натиснули на кнопку Ajax SpaceControl Jeweller, щоб установити/зняти систему з охорони чи ввімкнути Нічний режим;

• встановили/зняли систему з охорони в застосунках Ajax.

Індикація тривог та несправностей

Функцію можна ввімкнути в налаштуваннях хаба в PRO-застосунку Ajax: Хаб → Налаштування → Сервісні → LED-індикація.

Коли в системі нічого не відбувається (немає тривоги, несправності, відкриття кришки корпусу тощо), світлодіод має білий або зелений колір, що вказують на такі стани хаба:

• Під охороною/частково під охороною або ввімкнено Нічний режим — світлодіод світиться білим кольором;

• Знято з охорони — світлодіод світиться зеленим кольором.

Індикація тривоги

Якщо систему зняли з охорони та є будь-яка з наведених у таблиці індикацій, то світлодіод блискатиме жовтим кольором щосекунди.

Обліковий запис Ajax

Щоб налаштувати систему, встановіть PRO-застосунок Ajax та увійдіть в обліковий запис PRO або створіть новий, якщо ви його не маєте. Не створюйте новий обліковий запис для кожного простору — один обліковий запис може керувати кількома системами безпеки. За необхідності права доступу для облікового запису можна налаштувати індивідуально для кожного простору.

Як зареєструвати обліковий запис PRO

Налаштування користувачів, системи та параметри під’єднаних пристроїв зберігаються на просторі. Зміна адміністратора простору, додавання або видалення користувачів не призводять до скидання налаштувань пристроїв, доданих до простору.

Підключення хаба до Ajax Cloud

Superior Hub Hybrid потрібен доступ до інтернету для підключення до сервера Ajax Cloud. Підключення потрібне для роботи застосунків Ajax, віддаленого налаштування та керування системою, а також надсилання пуш-сповіщень користувачам.

Централь підключається до інтернету через Ethernet і дві SIM-карти. Під’єднайте усі канали зв’язку для більшої надійності та доступності системи. Для цього спершу встановіть плату Superior Hub Hybrid у стандартний корпус.

Щоб встановити плату хаба в стандартний корпус:

1. Викрутіть гвинти, що фіксують кришку корпусу хаба, якщо вони є. Гвинти викручують шестигранником Ø 4 мм. Цей шестигранник включений до комплекту з централлю.



2. Зніміть кришку хаба.



3. Під’єднайте кабелі живлення та Ethernet до відповідних роз’ємів:



   Для відповідності вимогам INCERT, використовуйте перехідник із клемною колодкою, щоб підключити зовнішнє джерело живлення. Дізнатися більше.

4. Вставте SIM-карти:

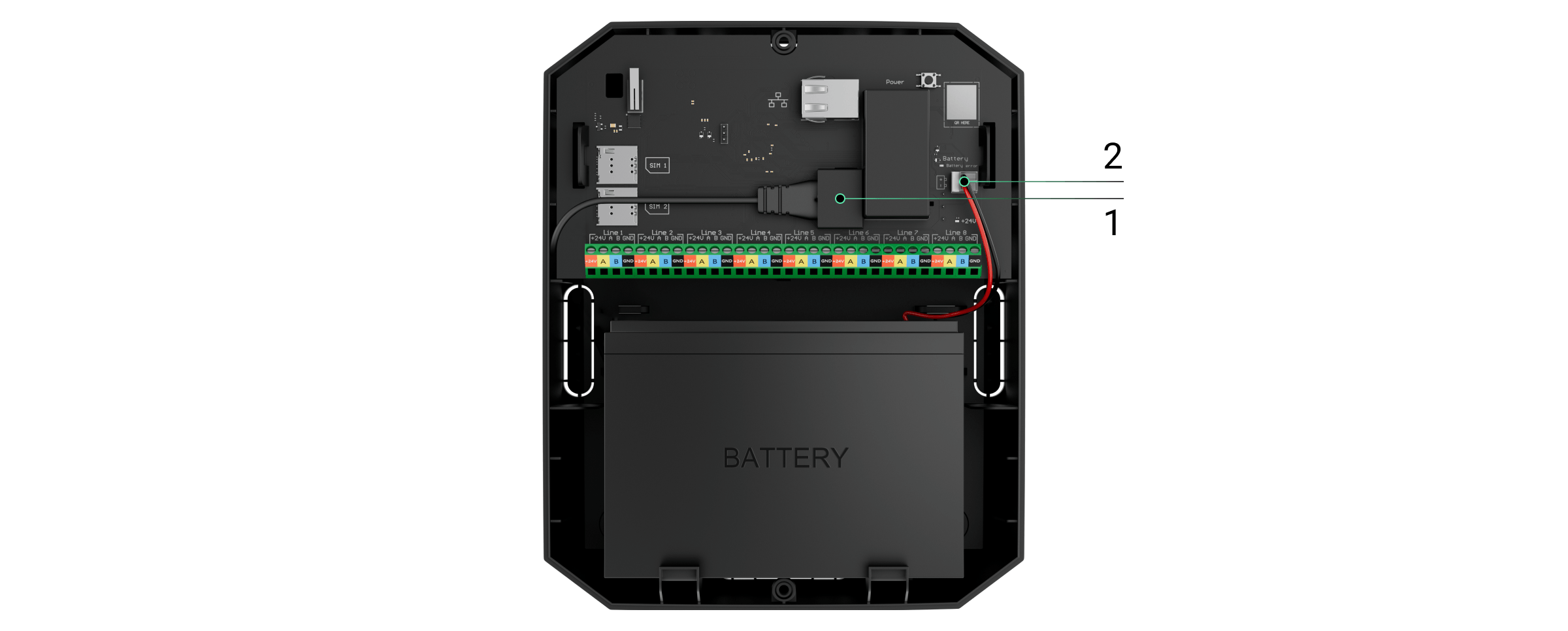

5. Під’єднайте резервний акумулятор 12 В⎓ ємністю 4, 7 або 9 А∙год. Корпус хаба розрахований на встановлення акумулятора такого типу.

6. Затисніть кнопку вмикання хаба. Після вмикання на платі хаба засвітяться світлодіоди ліній Fibra.

7. Дочекайтеся підключення централі до Інтернету. Зелений чи білий колір індикатора засвідчить, що хаб готовий до роботи.

Інформацію щодо встановлення плати Superior Hub Hybrid (4G) версії 2 (дата виготовлення — з червня 2025 року) в корпус Case D (430) наведено в інструкції з використання корпусу Case.

Якщо Ethernet не під’єднано

Якщо хаб не під’єднався до інтернету через Ethernet, у налаштуваннях роутера вимкніть проксі, фільтрацію за MAC-адресами й активуйте DHCP — хаб автоматично отримає IP-адресу. Після цього в застосунку Ajax ви зможете задати статичну IP-адресу хаба.

Якщо не підключена SIM-карта

Для підключення до стільникової мережі в хаб потрібно вставити картку формату micro-SIM із вимкненим запитом пін-коду і достатньою сумою на рахунку для оплати послуг за тарифами оператора. Вимкнути запит пін-коду можна, вставивши SIM-карту в телефон.

Якщо хаб не може під’єднатися до стільникової мережі, використовуйте Ethernet для налаштування її параметрів: роумінгу, точки доступу APN, імені користувача та пароля. Щоб дізнатися ці параметри, зверніться до служби підтримки мобільного оператора.

Як задати або змінити налаштування APN у хабі

Додавання хаба у PRO-застосунок Ajax

Додавши хаб до облікового запису, ви отримаєте права адміністратора. Користувач з правами адміністратора може запрошувати до системи інших користувачів та визначати їхні права. До Superior Hub Hybrid може бути під’єднано до 50 користувачів.

Кожен підключений до хаба обліковий запис PRO, а також профіль охоронної компанії є користувачами системи.

Заміна адміністратора та видалення його зі списку користувачів хаба не призводять до скидання налаштувань системи чи під’єднаних до неї пристроїв.

Права користувачів у системі безпеки Ajax

Додавання хаба з адміністратором

Якщо хаб уже додано в інший простір з адміністратором, PRO-користувачем з повними правами або компанією, система запропонує вам надіслати запит на приєднання поточним адміністраторам.

Щоб продовжити, натисніть Надіслати запит. Якщо запит буде схвалено, ви отримаєте доступ до простору, де хаб уже налаштовано.

Дізнатися, хто має права адміністратора на хабі, можна у статті або звернувшись до служби технічної підтримки.

Щоб додати хаб до PRO-застосунку Ajax:

1. Під’єднайте до хаба зовнішнє живлення, резервний акумулятор, Ethernet та/або SIM-карти.

2. Увімкніть хаб і дочекайтеся, доки світлодіодний індикатор стану зв’язку засвітиться зеленим чи білим кольором.

3. Відкрийте PRO-застосунок Ajax. Надайте застосунку доступ до запитуваних функцій. Це дасть змогу використовувати всі можливості застосунку Ajax і не пропускати сповіщення про тривоги та події.

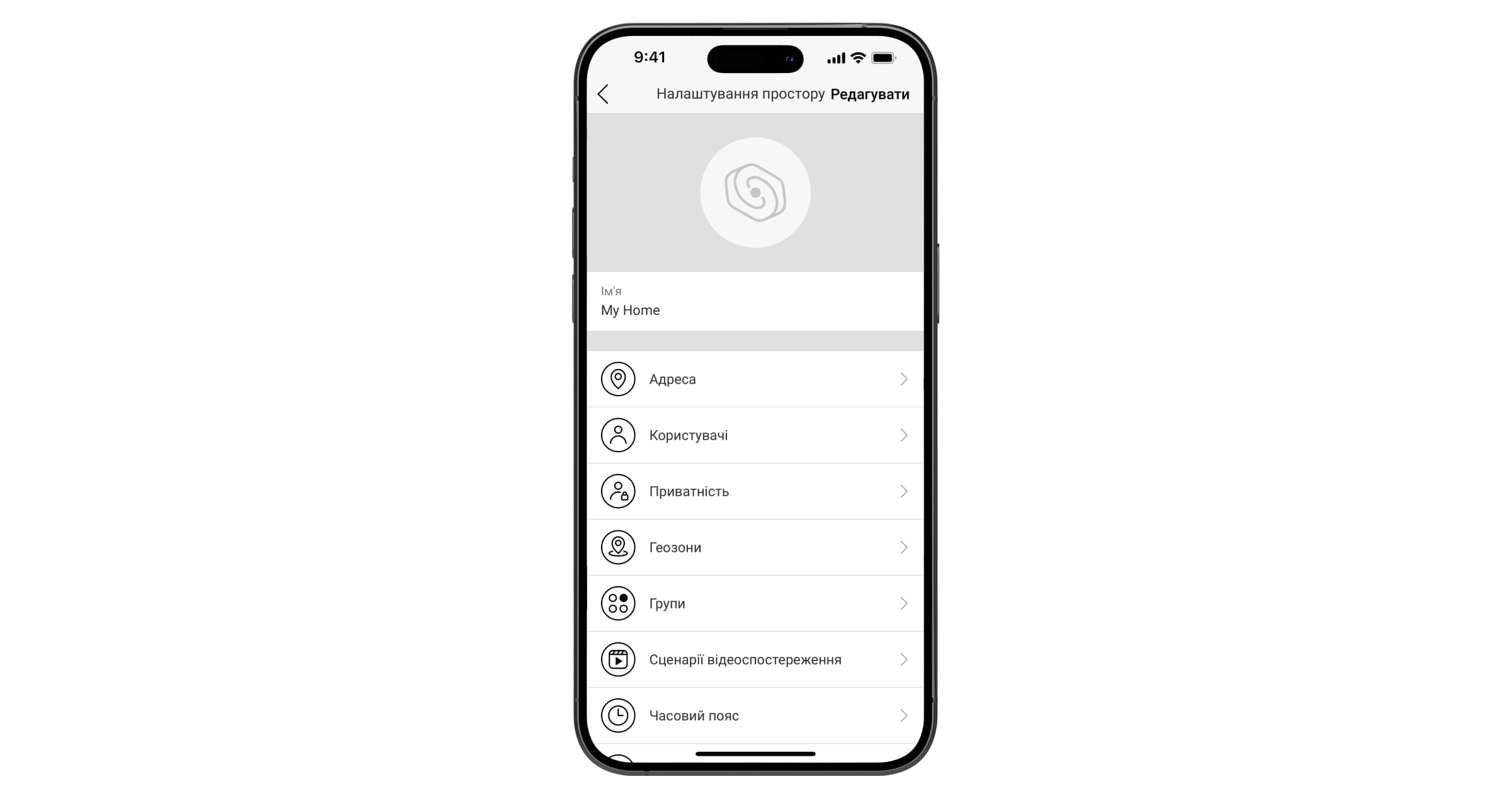

4. Переконайтесь, що маєте простір. Якщо не маєте його, створіть простір.

   Що таке простір

   Як створити простір

   Функціональність простір доступна в застосунках таких версій і вище:

   • Ajax Security System 3.0 для iOS;

   • Ajax Security System 3.0 для Android;

   • Ajax PRO: Tool for Engineers 2.0 для iOS;

   • Ajax PRO: Tool for Engineers 2.0 для Android;

   • Ajax PRO Desktop 4.0 для macOS;

   • Ajax PRO Desktop 4.0 для Windows.

5. Натисніть Додати хаб.

6. Виберіть спосіб — самостійно чи з покроковою інструкцією. Якщо ви налаштовуєте систему вперше, скористайтеся покроковою інструкцією.

Якщо вибрано самостійне додавання.

1. Задайте ім’я хаба.

2. Проскануйте QR-код хаба або введіть ідентифікатор вручну.

3. Дочекайтесь додавання хаба. Після прив’язування хаб зобразиться в меню Пристрої PRO-застосунку Ajax.

Якщо вибрано покрокову інструкцію.

Дотримуйтесь інструкцій у застосунку. Після завершення хаб та під’єднані пристрої показуватимуться в меню Пристрої PRO-застосунку Ajax.

Лічильник несправностей

Якщо буде виявлено несправність хаба (наприклад, відсутнє зовнішнє живлення), на значку пристрою в застосунку Ajax зображується лічильник несправностей.

Усі несправності можна побачити у станах хаба. Поля з несправностями будуть підсвічені червоним кольором.

Іконки хаба

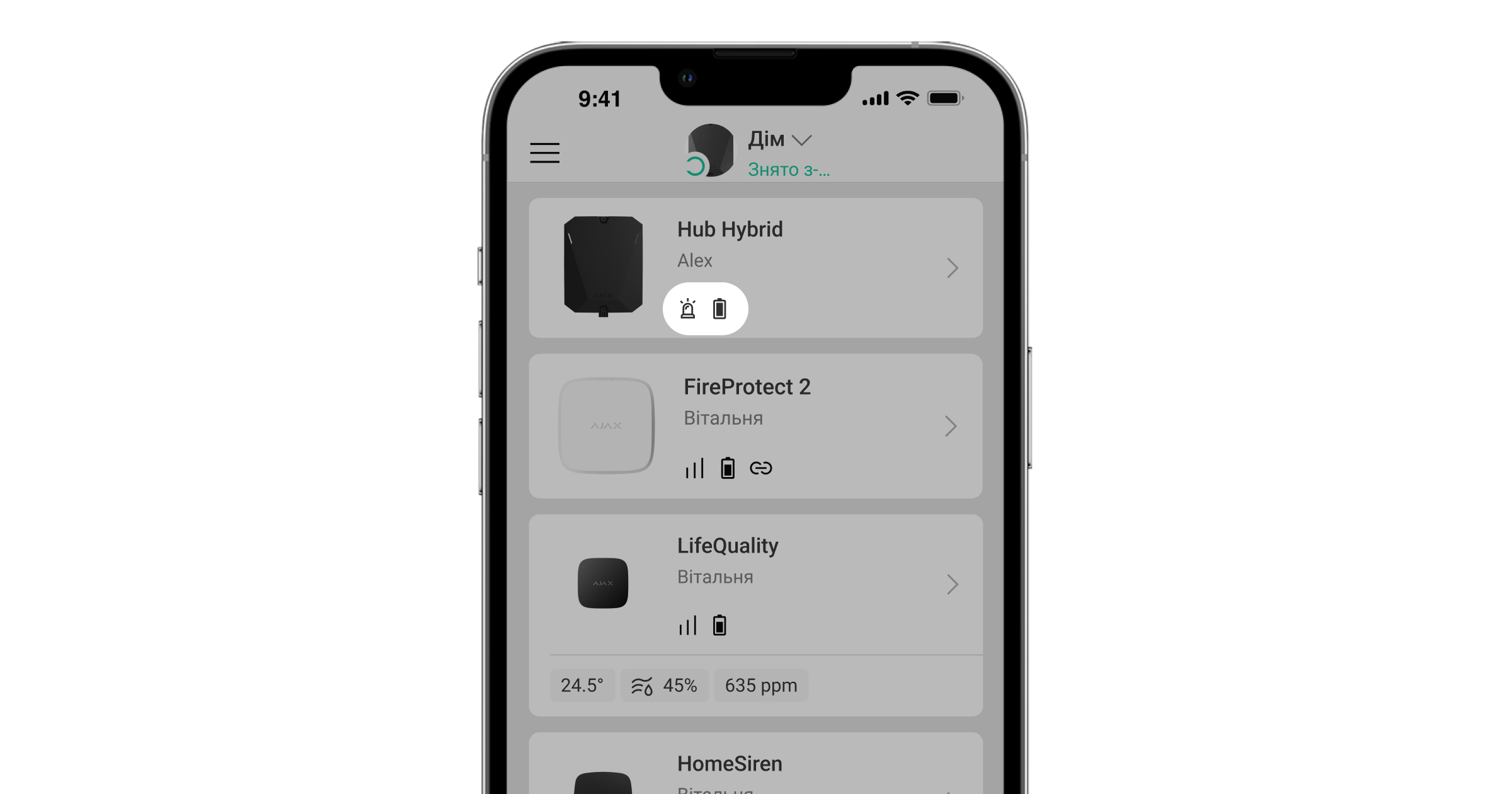

Іконки зображують деякі зі станів Superior Hub Hybrid. Побачити їх можна в застосунку Ajax на вкладці Пристрої .

Стани хаба

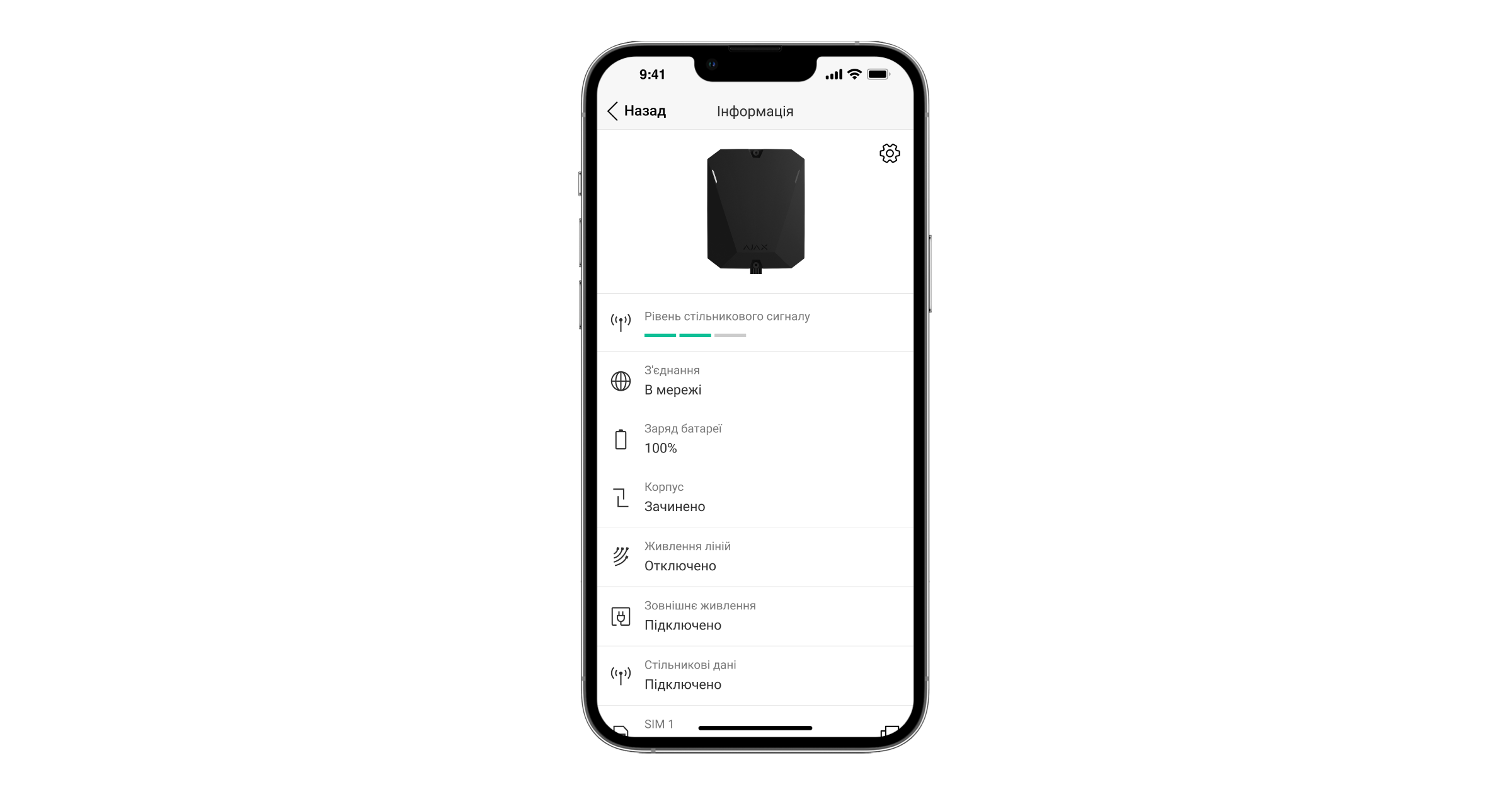

Про стани можна дізнатись у застосунку Ajax:

1. Перейдіть на вкладку Пристрої .

2. Виберіть Superior Hub Hybrid у списку.

Вибір місця встановлення централі

Фіксуйте корпус централі на вертикальній поверхні за допомогою комплектних елементів кріплення. Всі необхідні для цього отвори у корпусі вже зроблено.

Бажано вибирати таке місце встановлення, щоб хаб був прихований від сторонніх очей. Наприклад, у комірчині. Це допоможе знизити ймовірність саботажу або глушіння системи безпеки. Враховуйте, що пристрій призначений для встановлення лише всередині приміщень.

Вибирайте таке місце встановлення, щоб хаб можна було під’єднати через усі можливі канали зв’язку — Ethernet і дві SIM-карти. Рівень сигналу стільникового зв’язку в місці встановлення має бути стабільним і становити 2–3 поділки. Ми не гарантуємо коректну роботу пристрою за низького рівня сигналу стільникового зв’язку.

Під час вибору місця встановлення враховуйте віддаленість хаба від бездротових пристроїв і наявність між ними перешкод для проходження радіосигналу: стін, міжповерхових перекриттів, розташованих у приміщенні габаритних об’єктів.

Приблизно розрахувати рівень сигналу в місці встановлення бездротових пристроїв допоможе наш калькулятор дальності радіозв’язку. Для обчислення дальності дротового з’єднання використовуйте калькулятор живлення Fibra.

Протестуйте рівень сигналу Jeweller, Wings та Fibra. В обраному місці встановлення хаб повинен мати стабільний рівень сигналу 2–3 поділки з усіма під’єднаними пристроями. За рівня сигналу 1 або 0 поділок ми не гарантуємо стабільну роботу системи безпеки.

Якщо в системі є пристрої з рівнем сигналу 1 або 0 поділок – змініть місце встановлення хаба чи пристрою. Якщо це неможливо або пристрій після переміщення все ще має низький або нестабільний рівень сигналу — використовуйте ретранслятори.

Монтаж централі

Перед монтажем упевніться, що вибрали оптимальне місце розташування пристрою і воно відповідає умовам цієї інструкції.

Щоб встановити Superior Hub Hybrid зі стандартним корпусом хаба:

1. Заздалегідь підготуйте отвори для кабелів, обережно виламавши перфоровані частини корпусу Superior Hub Hybrid.



2. Закріпіть корпус комплектними шурупами на вертикальній поверхні у вибраному місці встановлення. Використовуйте всі точки фіксації, які є на корпусі. Одна з них, у перфорованій частині кріплення над тампером, потрібна для спрацювання тампера при спробі демонтажу хаба.



3. Встановіть плату Superior Hub Hybrid у корпус на тримачі.



4. Під’єднайте резервний акумулятор 12 В⎓. Не під’єднуйте сторонні блоки живлення. Це може призвести до виходу централі з ладу.

   Використовуйте акумулятор на 12 В⎓ ємністю 4, 7 або 9 А∙год. Максимальні розміри акумулятора для встановлення в корпус – 151×65×94 мм, вага – 5 кг. Для акумуляторів такого формфактора в корпусі хаба передбачено спеціальні тримачі. Ви можете використовувати акумулятори іншої ємності, які підходять за габаритами й час повного заряджання яких не перевищує 72 години для відповідності вимогам Grade 2 та 24 години для відповідності вимогам Grade 3. Максимальний струм заряду акумулятора від Superior Hub Hybrid — 350 мА.

5. Увімкніть хаб.

6. Встановіть на корпус хаба кришку й закріпіть її комплектними гвинтами.

7. Перевірте стан корпусу хаба у PRO-застосунку Ajax. Якщо в застосунку показано, що корпус хаба відкритий, перевірте щільність кріплення кришки централі.

Інформацію щодо встановлення плати Superior Hub Hybrid (4G) версії 2 (дата виготовлення — з червня 2025 року) в корпус Case D (430) наведено в інструкції з використання корпусу Case.

Де не можна встановлювати хаб

Підготовка до під’єднання пристроїв

Перед додаванням пристроїв до системи створіть хоча б одну віртуальну кімнату. Кімнати потрібні для сортування пристроїв та інформативності повідомлень. Назви пристроїв та кімнат показуватимуться в тексті подій і тривог системи безпеки Ajax.

Під’єднання бездротових пристроїв

Щоб додати пристрій до хаба, у PRO-застосунку Ajax:

1. Відкрийте кімнату й виберіть Додати пристрій.

2. Дайте назву пристрою, проскануйте або впишіть вручну його QR-код, виберіть групу, якщо режим груп увімкнено.

3. Натисніть Додати — буде запущено зворотний відлік часу, за який потрібно додати пристрій.

4. Дотримуйтесь інструкцій у застосунку, щоб під’єднати пристрій.

5. Повторіть кроки 1–4, щоб додати всі потрібні пристрої.

Для прив’язування до хаба пристрій має перебувати у зоні дії радіозв’язку хаба — на одному об’єкті під охороною.

Під’єднання дротових пристроїв

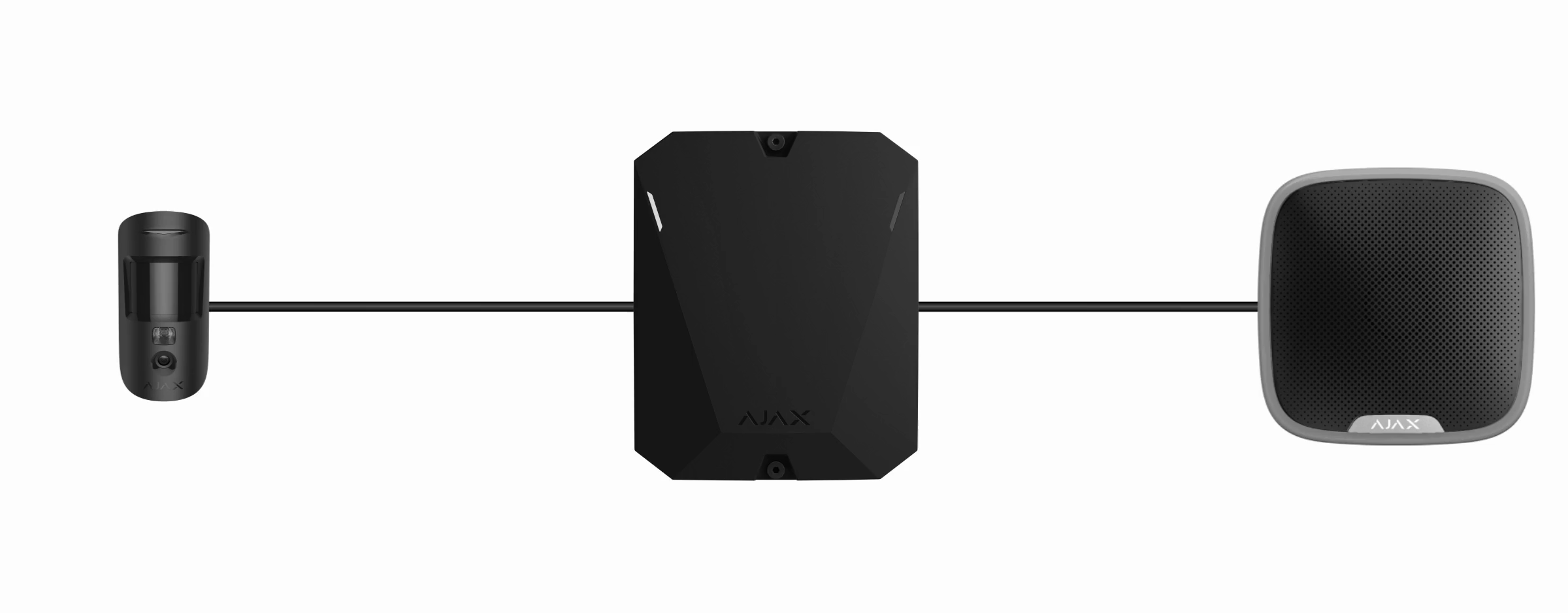

Технологія дротового зв’язку Fibra дає змогу створювати сегменти завдовжки до 2000 метрів. До 8 сегментів в одній системі під керуванням Superior Hub Hybrid.

Централь оснащена 8 лініями, які сумісні з усіма пристроями Fibra незалежно від типу. Охоронні датчики, клавіатури та сирени, під’єднані до однієї лінії, гарантують безпеку певної зони об’єкта.

Проєктування та підготовка

Щоб система працювала коректно, важливо правильно підготувати проєкт і встановити всі пристрої. Порушення основних правил монтажу та рекомендацій інструкції з використання може призводити до некоректної роботи чи втрат зв’язку хаба з уже встановленими пристроями.

Під час створення проєкту розміщення пристроїв враховуйте схему розведення силових кабелів об’єкта. Прокладати сигнальні кабелі пристроїв Fibra потрібно на відстані не менше 50 см від силових кабелів за паралельного прокладання, а в разі їхнього перетину необхідно дотримуватися кута 90°.

Загалом до Superior Hub Hybrid можна під’єднати до 100 пристроїв Ajax. При цьому неважливо, яке співвідношення дротових та бездротових пристроїв системи. Наприклад, можна під’єднати 50 дротових та 50 бездротових пристроїв або 99 дротових та 1 бездротовий.

Для об’єктів на етапі будівництва чи ремонту рекомендуємо прокладати кабелі дротових пристроїв після прокладання електропроводки. Якщо можна, використовуйте захисні труби для прокладання кабелів дротових пристроїв, щоб упорядкувати й зафіксувати дроти; для кріплення можна використовувати стяжки, кліпси та скоби.

Намагайтеся не допускати пошкодження кабелів зовні. Для зовнішнього прокладання дротів (без монтажу в стіни) використовуйте короб-канал. Канали та короби потрібно заповнювати кабелями не більш ніж наполовину. Не допускайте провисання кабелів. Короб-канал має бути захований від сторонніх очей, наприклад, за меблями.

Рекомендуємо прокладати кабелі всередині стін, підлоги та/або стелі. Це надасть більшу безпеку: дротів не буде видно, їх не можна буде випадково пошкодити, і до них не зможе дістатися зловмисник.

Обираючи кабель, враховуйте довжину з’єднувальних ліній та кількість під’єднуваних пристроїв — ці параметри впливають на рівень сигналу. Рекомендуємо використовувати мідні екрановані кабелі з якісним ізоляційним шаром. Перед монтажем перевірте кабелі на наявність перегинів та пошкоджень.

Під час монтажу дотримуйтесь радіуса вигину кабелю, інакше ви ризикуєте пошкодити або зламати провідник. Радіус зазначає виробник у технічних характеристиках кабелю.

Рівень сигналу і довжина кабелю

Рівень сигналу Fibra визначає кількість недоставлених або пошкоджених пакетів даних за певний проміжок часу. Рівень сигналу зображено іконкою у вкладці Пристрої :

• Три поділки — відмінний рівень сигналу.

• Дві поділки — добрий рівень сигналу.

• Одна поділка — низький рівень сигналу, стабільну роботу не гарантовано.

• Перекреслена іконка — сигнал відсутній.

На рівень сигналу впливають такі чинники: кількість під’єднаних до однієї лінії пристроїв, довжина і тип кабелю, а також якість під’єднання дротів до клем пристроїв.

Максимальна довжина кабелю залежить від його типу, матеріалу та методу під’єднання пристроїв. У разі під’єднання променем (хаб – пристрої – термінуючий резистор) за допомогою витої пари U/UTP cat.5 (4×2×0,51) довжина лінії може сягати 2000 метрів. Мінімальна довжина кабелю для під’єднання дротових пристроїв – 1 метр.

У випадку кільцевого під’єднання (хаб – пристрої – хаб) максимальна довжина кабелю – 500 метрів за умови використання витої пари.

Встановлення та під’єднання

Пристрої під’єднують до хаба за допомогою чотирижильного кабелю. Дві жили забезпечують живлення пристрою (+24 V та GND), а ще дві (A та B) призначені для обміну даними між під’єднаними пристроями та хабом. Під час роботи обов’язково дотримуйтесь полярності та порядку під’єднання дротів.

Пристрої можна під’єднати до хаба за двома топологіями: Кільце та Промінь. Пристрої, що мають бути під’єднані до однієї лінії Fibra, під’єднують послідовно, один за одним, як показано на схемі нижче.

Рекомендуємо рівномірно розподіляти дротові пристрої по всіх лініях Fibra централі для підвищення надійності.

Рекомендуємо під’єднувати дротові пристрої за топологією Кільце. У цьому випадку в разі обриву лінії пристрої будуть під’єднані до централі за топологією Промінь і продовжать передавати події та тривоги на хаб. Сповіщення про обрив буде надіслано користувачам та охоронній компанії.

У разі під’єднання за топологією Кільце потрібне під’єднання двох ліній на один сегмент, і тоді зменшується максимальна довжина дротового з’єднання — 500 метрів (у разі під’єднання за топологією Промінь — 2000 метрів).

Під час під’єднання пристроїв не скручуйте дроти, а злютовуйте (спаюйте). Кінці дротів, які буде під’єднано до клем пристроїв, мають бути залужені, щоб підвищити надійність з’єднання.

Дотримуйтесь полярності та порядку під’єднання дротів. Надійно зафіксуйте кабель у клемах. Якщо у корпусі пристроїв передбачено кріплення для фіксації кабелів, закріпіть провідник стяжками.

Щоб під’єднати датчик або пристрій:

1. Знеструмте і вимкніть хаб. Вимкніть резервний акумулятор.



   1 — Зовнішнє живлення
   2 — Резервний акумулятор

2. Заведіть чотирижильні кабелі в хаб. Під’єднайте дроти до клем ліній централі:



   +24V — клема живлення 24 В⎓.
   А, B — сигнальні клеми.
   GND — земля живлення.

3. Під’єднайте інший кінець чотирижильного кабелю до клем першого пристрою в лінії, дотримуючись полярності та порядку під’єднання дротів. Надійно зафіксуйте кабель у клемах пристрою.

4. Якщо до сегмента треба під’єднати ще пристрої, підготуйте і заведіть кабель для наступного пристрою в клеми.



   +24V — клема живлення 24 В⎓.
   А, B — сигнальні клеми.
   GND — земля живлення.

5. За необхідності під’єднайте до лінії інші пристрої.

6. Встановіть термінуючий резистор 120 Ом для останнього пристрою в лінії, якщо використовуєте під’єднання за топологією Промінь. Термінуючий резистор встановлюється між клемами A і B останнього пристрою лінії.



   Якщо пристрої під’єднані за топологією Кільце, термінуючий резистор не потрібен. У цьому випадку під’єднайте останній пристрій у лінії до клем наступної лінії Fibra хаба.

   Номінальний опір термінуючого резистора — 120 Ом. Резистори входять до монтажного комплекту Superior Hub Hybrid.

   Топологія Кільце доступна з прошивкою OS Malevich 2.16 і вище.

   Докладніше про топології під’єднання

7. Під’єднайте живлення до хаба та увімкніть його.

8. Додайте пристрої до системи вручну або за допомогою сканування ліній.

9. Виконайте Тест рівня сигналу Fibra для кожного під’єднаного пристрою. Рекомендоване значення рівня сигналу — дві або три поділки. В іншому разі перевірте під’єднання та цілісність дротів або змініть розташування пристроїв системи.

Додавання дротових пристроїв

Доступні два способи додавання дротових пристроїв: вручну та за допомогою сканування ліній. Вручну зручно додавати невелику кількість пристроїв. Наприклад, у разі заміни несправного датчика на новий. Автоматичне сканування ліній зручне в разі додавання великої кількості пристроїв.

Щоб додати дротовий пристрій вручну:

1. Відкрийте PRO-застосунок Ajax.

2. Виберіть об’єкт, на який потрібно додати пристрій.

3. Перейдіть на вкладку Пристрої і натисніть Додати пристрій.

4. Дайте пристрою назву, проскануйте або впишіть QR-код (розміщений на корпусі та пакуванні), виберіть кімнату і групу, якщо режим груп увімкнено.

5. Натисніть Додати.

Щоб додати пристрої за допомогою сканування ліній:

1. Відкрийте PRO-застосунок Ajax.

2. Виберіть об’єкт, на який потрібно додати пристрій.

3. Перейдіть на вкладку Пристрої .

4. Натисніть Додати пристрій.

5. Натисніть Додати всі пристрої Fibra.

6. Хаб запустить процес сканування ліній.

Після сканування на екрані PRO-застосунку з’явиться список під’єднаних до хаба дротових пристроїв. У списку пристрої відсортовано за лініями, до яких вони під’єднані фізично. Ви можете знайти пристрій, ввівши у поле пошуку частину назви, моделі чи ідентифікатора.

За замовчуванням назва пристрою містить його ім’я та ідентифікатор. Щоб прив’язати пристрій до хаба, відредагуйте його ім’я, додайте його до кімнати та групи, якщо режим груп активовано.

Щоб інженер монтажу міг правильно назвати пристрій, додати його до кімнати та групи, ми передбачили два способи ідентифікації пристроїв: за індикацією світлодіода і за тривогою.

Спосіб 1: Додавання за блиманням світлодіода

Після сканування на екрані PRO-застосунку з’явиться список під’єднаних до хаба дротових пристроїв.

Натисніть на будь-який пристрій у цьому списку. Після натискання світлодіодний індикатор пристрою почне блимати. Після ідентифікації пристрою прив’яжіть його до хаба.

Щоб прив’язати пристрій до хаба:

1. Натисніть на пристрій у списку.

2. Задайте ім’я пристрою.

3. Зазначте кімнату і групу, якщо режим груп увімкнено.

4. Натисніть Зберегти.

5. Прив’язаний пристрій зникне зі списку доступних для додавання.

Спосіб 2: Додавання за спрацьовуванням

Активуйте опцію Пріоритезувати пристрої, що спрацювали.

Спровокуйте тривогу. Наприклад, пройдіть перед датчиком руху, натисніть будь-яку кнопку клавіатури або спровокуйте спрацювання тампера сирени.

Після спрацювання датчик переміститься нагору списку в категорію Пристрої, що спрацювали. Пристрій перебуватиме в цій категорії 5 секунд, після чого повернеться у категорію лінії. Після ідентифікації пристрою прив’яжіть його до хаба.

Щоб прив’язати пристрій до хаба:

1. Натисніть на іконку «плюс».

2. Задайте ім’я пристрою.

3. Зазначте кімнату і групу, якщо режим груп увімкнено.

4. Натисніть Зберегти.

5. Прив’язаний пристрій зникне зі списку доступних для додавання.

Оновлення статусів дротових пристроїв залежить від інтервалу опитування (встановлюється в налаштуваннях Jeweller/Fibra).

Якщо на хаб уже додано максимальну кількість пристроїв (для Superior Hub Hybrid — 100 за стандартних налаштувань), під час додавання ви отримаєте сповіщення про помилку.

Під’єднані пристрої Ajax працюють лише з одним хабом. Після додавання нового хаба їх не буде видалено зі списку пристроїв старого хаба. Це потрібно зробити через PRO-застосунок Ajax.

Налаштування хаба

Налаштування централі можна змінити у PRO-застосунках Ajax. Для цього:

1. Увійдіть у PRO-застосунок Ajax.

2. Виберіть об’єкт зі списку.

3. Перейдіть до меню Пристрої .

4. Виберіть хаб.

5. Перейдіть до його Налаштувань, натиснувши на іконку шестерні .

6. Виберіть категорію налаштувань та внесіть зміни. Після внесення змін для збереження нових параметрів натисніть кнопку Назад.

Скидання налаштувань хаба

Щоб повернути хаб до заводських налаштувань:

1. Увімкніть хаб, якщо він вимкнений.

2. Видаліть усіх користувачів та інсталяторів із хаба.

3. Затисніть кнопку ввімкнення на 30 секунд — світлодіодний індикатор на платі хаба почне блискати червоним.

4. Видаліть хаб зі свого облікового запису.

Налаштування простору

У налаштуваннях простору доступні такі параметри:

• Зображення й імʼя

• Адреса

• Користувачі

• Приватність

• Геозони

• Групи

• Відеосценарії

• Часовий пояс

• Охоронні компанії

• Інженери монтажу

Налаштування можна змінити в застосунку Ajax:

1. Виберіть потрібний простір, якщо у вас їх кілька або ви користуєтеся PRO-застосунком.

2. Перейдіть на вкладку Керування.

3. Перейдіть у Налаштування, натиснувши на іконку шестерні у нижньому правому куті.

4. Задайте необхідні параметри.

5. Натисніть Назад, щоб зберегти налаштування.

Як налаштувати простір

Додаткові можливості

Відеоспостереження

Superior Hub Hybrid сумісний із камерами та відеореєстраторами Ajax, а також зі сторонніми камерами, які підтримують протокол RTSP або інтеграцію SDK.

Як підключити камери до системи Ajax

Кількість камер і відеореєстраторів NVR, які може бути додано у простір, можна розрахувати за допомогою калькулятора відеопристроїв.

Сценарії

За допомогою Superior Hub Hybrid можна створити 32 сценарії та зменшити вплив людського чинника на безпеку. Хаб може керувати охороною всього об’єкта чи групи за розкладом; активувати дим-машину, якщо до приміщення проникнуть зловмисники; знеструмити приміщення та ввімкнути аварійне освітлення під час пожежі; перекрити воду в разі протікання; керувати освітлювальними приладами, електрозамками, ролетами й гаражними воротами — в разі зміни режиму охорони, натискання кнопки або за тривогою датчика.

Сценарії можна використовувати для уникнення рутинних дій і підвищення продуктивності. Пристрої автоматизації Ajax можуть реагувати на зміну температури та показників якості повітря. Наприклад, налаштуйте увімкнення обігрівача за низької температури, керування системою припливної вентиляції, зволожувачем повітря та кондиціонером для підтримання комфортного мікроклімату в приміщенні.

Як створити та налаштувати сценарій

Фотоверифікація

Superior Hub Hybrid підтримує бездротові датчики руху MotionCam і MotionCam Outdoor. Виявивши рух, датчики роблять серії знімків, завдяки яким можна в динаміці оцінити, що відбувається на об’єкті. Так вони позбавляють користувачів зайвого хвилювання, а охоронні компанії — даремних виїздів патрулів.

Датчик активує камеру, якщо перебуває в режимі охорони та визначає рух. Фотопідтвердження бачать лише користувачі з правами доступу до стрічки подій, а також уповноважені співробітники охоронної компанії, якщо система безпеки підключена до пульта моніторингу.

Якщо активовано функцію Фото за запитом, датчики можуть робити фото за командою користувача системи або PRO з відповідними правами. Факт зйомки завжди зафіксовано у стрічці подій хаба.

Знімки захищені шифруванням на кожному етапі передавання. Вони зберігаються на сервері Ajax Cloud, система їх не обробляє й не аналізує.

Дізнатися більше

Обслуговування

Регулярно перевіряйте працездатність централі та під’єднаних пристроїв. Оптимальна періодичність перевірки — раз на три місяці. Очищайте корпус хаба від пилу, павутиння та інших забруднень у міру їхньої появи. Використовуйте м’яку суху серветку, придатну для догляду за технікою.

Не використовуйте для очищення речовини, що містять спирт, ацетон, бензин та інші активні розчинники.

Визначений період підтримки

Ми випускаємо оновлення безпеки для хабів щонайменше протягом двох років гарантійного терміну.

Технічні характеристики

Усі технічні характеристики Superior Hub Hybrid (2G)

Усі технічні характеристики Superior Hub Hybrid (4G)

Відповідність стандартам

Налаштування відповідно до вимог EN

Гарантія

Гарантія на продукцію товариства з обмеженою відповідальністю “Аджакс Сістемс Манюфекчурінг” діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби підтримки — у половині випадків технічні питання можна владнати віддалено.

Гарантійні зобов’язання

Угода користувача

Зв’язатися з технічною підтримкою:

• e-mail

• Telegram

• Номер телефону: 0 (800) 331 911

Вироблено ТОВ «АС МАНЮФЕКЧУРІНГ»
