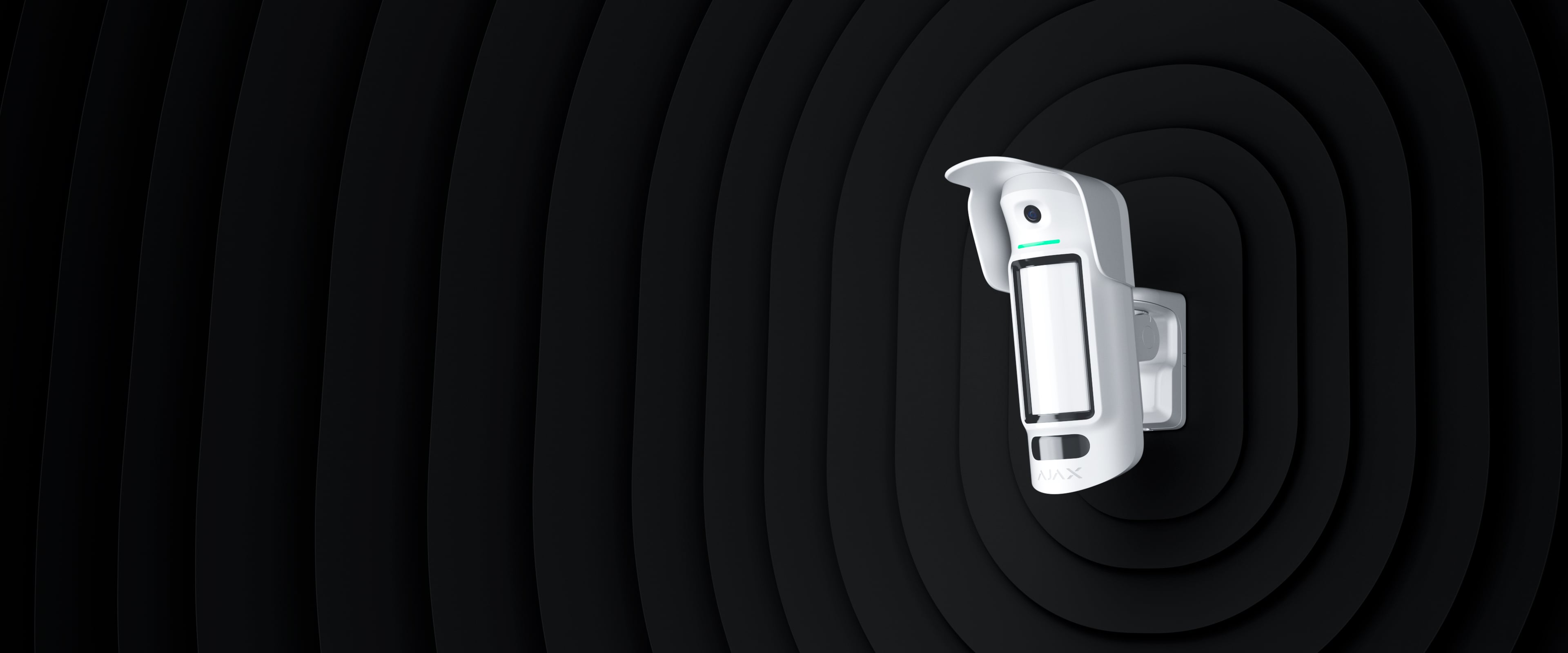

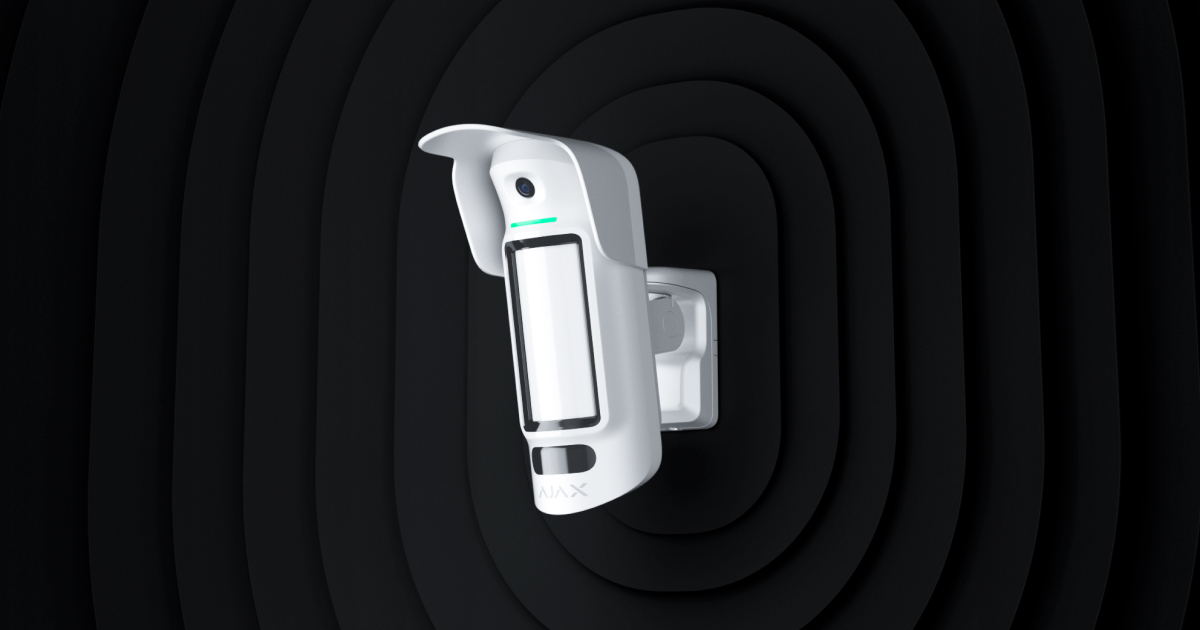

CurtainCam Outdoor HighMount (PhOD) Jeweller
Funk-Bewegungsmelder für Vorhänge mit doppelter Technologie und umfangreichen Möglichkeiten zur Fotoverifizierung. Für die Außenmontage in einer Höhe von 2 bis 4 m.
Demnächst verfügbar
Zuverlässiger Perimeterschutz, unbestreitbarer Beweis
CurtainCam Outdoor HighMount (PhOD) Jeweller ist ein Vorhang-Bewegungsmelder für den Außenbereich mit einer eingebauten Kamera zur visuellen Verifiyierung von Ereignissen. Dank seines schmalen horizontalen Erfassungswinkels von 7° und seiner Installationshöhe von 2 bis 4 m kann das Gerät an verschiedene Sicherheitsszenarien angepasst werden, um Eingänge, Fassaden, Zäune und andere kritische Zugangspunkte zu schützen. Der kompakte CurtainCam Outdoor HighMount (PhOD) Jeweller vereint hohe Genauigkeit, visuelle Bestätigung und Zuverlässigkeit in einem Gerät.
Schlüsselfunktionen
87° Schwenkhalterung-Montage
Vertikale Blickwinkel
K-Band-Mikrowellensensor: 88°
PIR-Sensor: 73°
Horizontaler enger Sichtwinkel
K-Band-Mikrowellensensor: 43°
PIR-Sensor: 7°
Duale Bewegungserkennungstechnologie
der Alarm wird nur aktiviert, wenn sowohl PIR-Sensoren als auch ein K-Band-Mikrowellensensor eine Bewegung erkennen
Bis zu 15 m
Erfassungsbereich
Voralarm-Erkennung
für eine genaue Fotoverifizierung
Software-Algorithmus zur Verhinderung von Falschalarmen
2–4 m
Installationshöhe
Temperaturkompensation
für effektive Bewegungserkennung bei Hitze und Kälte
IR-Beleuchtung
Abdecküberwachungssystem
HDR-Technologie
für scharfe Bilder
Magnetometer
zur Überwachung des umgebenden Magnetfeldes
Sabotagekontakt
Hood
zum Schutz der Abdeckungssensoren vor Schnee und Regen
Gehäuseschutz
Bis zu 1700 m
der Kommunikationsreichweite1 mit einer Ajax Hub-Zentrale oder einem Funk-Signalverstärker
Drahtlose Firmware-Updates
Anschlussmöglichkeit einer externen 12–24 V⎓
Stromversorgungsplatine
Funkkommunikation Jeweller und Wings
Leistungsanpassung
Bis zu 3 Jahre Betrieb
mit vorinstallierten Akkus
Reibungslose Installation
QR-Code
SmartBracket
App
Fernsteuerung und -konfiguration
In einem Ajax System können Geräte aus allen Produktkategorien miteinander kombiniert werden: Einbruchschutz, Videoüberwachung, Brandschutz und Sicherheit oder Komfort und Automatisierung. Stellen Sie das System zusammen, das Ihren Anforderungen entspricht, und steuern Sie es über eine einzige Schnittstelle.
Zukunftssichere Hardware
Fresnel-Linse
Zwei PIR-Sensoren
K-Band-Mikrowellensensor
Kamera
Abdecküberwachungssystem
Schwenkhalterung
Magnetometer
Sabotagekontakt
Hood
Antennen Jeweller und Wings
Kein Eindringling bleibt unbemerkt
PIR-Sensoren
CurtainCam Outdoor HighMount (PhOD) Jeweller ist mit zwei PIR-Sensoren mit einem engen horizontalen Sichtwinkel von 7° ausgestattet. Sie registrieren Änderungen der Wärmestrahlung und erkennen Bewegungen innerhalb der geschützten Zone.
K-Band-Mikrowellensensor
Der K-Band-Mikrowellensensor sendet Funkwellen mit geringer Leistung aus und registriert deren Reflexion von sich bewegenden Objekten. Während PIR-Sensoren auf thermische Strahlung reagieren, liefert dieser Sensor dem Melder Informationen über die Bewegungsrichtung und -geschwindigkeit, unabhängig von der Temperatur.
K-Band
X-Band
Voralarm-Erkennung
Wenn ein Objekt im größeren Erkennungsbereich erscheint, registriert der Mikrowellensensor frühzeitig Bewegungen. Dies ist die Voralarmphase. An dieser Stelle aktiviert der Melder die Kamera, damit sie bereit ist, ein Bild aufzunehmen. Wenn das Objekt in den von dem PIR-Sensor gesteuerten engen Bereich vorrückt, aktiviert der Melder einen Alarm und macht sofort ein Foto. Diese Sequenz stellt sicher, dass das Bild genau im Moment des Einbruchs aufgenommen wird, um eine klare und zeitnahe visuelle Verifizierung zu liefern.
Filter für thermische Störungen
Im Scharfschaltungsmodus analysiert der Melder kontinuierlich das Wärmebild der PIR-Sensoren, einschließlich der Intensität der IR-Strahlung, der Größe des Wärmepunkts, der Bewegungsgeschwindigkeit, der im Erfassungsbereich verbrachten Zeit und anderer Parameter. Der Algorithmus filtert mögliche falsche Auslöser wie Scheinwerfer, Beleuchtungskörper und Wärmeströme sofort und mit hoher Genauigkeit heraus. Dadurch kann der Melder Bewegungen genau erkennen und Falschalarme ausschließen.
Temperaturkompensation
Die Temperaturkompensation ist ein Software-Mechanismus, der den Kontrast des Thermodiagramms auch dann aufrechterhält, wenn die Umgebungstemperatur nahe an der Temperatur des menschlichen Körpers liegt. Bei jeder Messung korrigiert der Melder die Daten des PIR-Sensors gemäß der in seinem Speicher abgelegten Koeffiziententabelle und gewährleistet so eine genaue Erfassung über den gesamten Betriebstemperaturbereich: von −25 °C bis +60 °C.
Empfindlichkeitsstufe
CurtainCam Outdoor HighMount (PhOD) Jeweller verfügt über drei Empfindlichkeitsstufen, die über eine Ajax App eingestellt werden können. Die optimale Empfindlichkeitsstufe hängt von der Art der Installation, dem Vorhandensein potenzieller Falschalarmquellen und den Eigenschaften des überwachten Bereichs ab. Eine niedrige Empfindlichkeit eignet sich für Bereiche, in denen Falschalarme auftreten können, eine normale Empfindlichkeit ist für die meisten Einrichtungen ideal und eine hohe Empfindlichkeit wird für Bereiche ohne Hindernisse empfohlen.
Professionelle Installation
Für eine präzise Einbruchserkennung durch CurtainCam Outdoor HighMount (PhOD) Jeweller ist eine korrekte Installation erforderlich. Der Melder muss an einer senkrechten Wand in einer Höhe von 2–4 m montiert werden. Mithilfe der Schwenkhalterung lässt sich der Neigungswinkel feinabstimmen, sodass die Sensoren auf den erwarteten Einbruchsweg ausgerichtet sind. Die Funktion Erfassungsbereich in der Ajax App hilft bei der genauen Konfiguration des Erkennungsbereichs und stellt sicher, dass das Gerät Bewegungen genau dort registriert, wo sie benötigt werden — ohne tote Winkel oder unerwünschte Auslöser.
CurtainCam Outdoor HighMount (PhOD) Jeweller unterstützt nicht die Funktion der Haustier-Immunität.
Sicher gegen Sabotage
Abdecküberwachungssystem
Magnetometer
Sabotagealarm
Geräteauthentifizierung gegen Gerätevortäuschung
Datenverschlüsselung
Regelmäßige Abfrage
Informative Push-Benachrichtigungen
Erkennung von Verbindungsabbrüchen
Jeweller | Wings
Einzigartige Funktechnologien
Das Ajax System verwendet eine sichere bidirektionale Funkkommunikation, die auf den proprietären Protokollen Jeweller und Wings basiert. Die Funkprotokolle arbeiten parallel und erfüllen jeweils ihre eigene Funktion, wodurch eine sofortige Datenübertragung auch bei Kommunikationsunterbrechungen oder einem schwachen Signal gewährleistet ist.
Bis zu 1700 m Kommunikationsreichweite im offenen Raum
Datenverschlüsselung
Benachrichtigung bei Jamming und Verbindungsverlust
Drahtlose Firmware-Updates
Ruhe und Sicherheit auf Anfrage
HDR-Technologie für scharfe Fotos
IR-Beleuchtung für schlechte Lichtverhältnisse
Das erste Foto wird in weniger als 9 Sekunden geliefert2
Bis zu 5 Bilder in einer Serie
Bis zu 640 × 480 px Fotoauflösung
CurtainCam Outdoor HighMount (PhOD) Jeweller ist mit einer Kamera ausgestattet, um die Situation vor Ort schnell beurteilen zu können. Dank der Voralarmerkennung nimmt das Gerät eine Reihe von Fotos genau innerhalb der Erfassungsbereiche auf. Diese Bilder werden in einem GIF- oder MP4-Format kombiniert, um zu zeigen, wie sich die Situation entwickelt. Der Melder kann auch Fotos auf Anfrage des Benutzers von der Ajax App aus machen, unabhängig vom Sicherheitsmodus. Insgesamt stehen acht Arten der Fotoverifizierung zur Verfügung.
Foto nach Alarm
Foto nach Alarm
Foto auf Anfrage
Foto nach Zeitplan
Foto nach Szenario
Foto bei Abdeckung
Foto bei Sabotagealarm
Foto beim Scharf-/Unscharfschalten
Foto bei Magnetometeralarm
Datenschutz hat oberste Priorität
Bei der Entwicklung der Ajax Funktion zur Fotoverifizierung stand der Datenschutz im Mittelpunkt. Alle Bilder sind verschlüsselt und nur für autorisierte Benutzer zugänglich, wobei die Berechtigungen klar zwischen Systemmitgliedern und Betreibern verteilt sind. Jede Anfrage wird im Ereignisprotokoll aufgezeichnet, um Transparenz und volle Kontrolle darüber zu gewährleisten, wer auf visuelle Daten zugreifen kann.
Hervorragende Autonomie
CurtainCam Outdoor HighMount (PhOD) Jeweller bietet eine beeindruckende Autonomie: bis zu drei Jahre Betrieb mit vorinstallierten Akkus. Das System benachrichtigt ein Sicherheitsunternehmen und die Benutzer bei niedrigem Akkustand im Voraus.
An den Melder kann eine externe Stromversorgung von 12–24 V angeschlossen werden. In diesem Fall dienen die vorinstallierten Akkus als Notstromquelle. Für den Empfang von Over-the-Air-Updates ist keine Stromversorgung erforderlich.
Unempfindlich gegenüber Hitze und Kälte
CurtainCam Outdoor HighMount (PhOD) Jeweller ist für den Einsatz bei jedem Wetter bereit. Das Gerät hält Temperaturen von bis zu +60 °С und −25 °С stand. Zusätzlich kann der Melder mit einer Haube montiert werden, um das Abdecküberwachungssystem vor Regen und Schnee zu schützen.
Schutzart IP55
Effektiv bei Hitze und Kälte
Haube zum Schutz vor Regen und Schnee
Mühelose Installation und Einrichtung
CurtainCam Outdoor HighMount (PhOD) Jeweller ist sofort nach dem Auspacken betriebsbereit. Mit einer Montagehöhe von 2 bis 4 m und einer Schwenkhalterung bietet das Gerät Flexibilität bei der Wahl der richtigen Position. Ajax Apps helfen, das Gerät schnell in das System einzubinden: Fügen Sie das Gerät einfach durch Scannen des QR-Codes zur Hub-Zentrale hinzu. In der Ajax PRO App können Installateure das Sichtfeld und den Erfassungsbereich der Kamera überprüfen und den Melder per Fernzugriff konfigurieren.
Verbindung
Hinzufügen zur Hub-Zentrale in wenigen Minuten über die Ajax App
Installation
Installation auf der Schwenkhalterung mit 87° horizontaler Neigung zur einfachen Wandmontage
Konfiguration
Konfiguration und Test per Fernzugriff oder vor Ort über Ajax Apps für Mobilgeräte und Desktop
Für kritische Zugangspunkte
Haus
Lagerhaus
Büro
Baustelle
Im offenen Raum.
Mit Standardeinstellungen (Fotoauflösung beträgt 320×240 px).
