MultiTransmitter

MultiTransmitter

Modul zum Verbinden kabelgebundener Alarmanlagen mit Ajax und zum Verwalten der Sicherheit über die App

Das zweite Leben einer alten kabelgebundenen Alarmanlage

Wir wissen, wie schwierig es ist, sich für die Modernisierung einer kabelgebundenen Alarmanlage zu entscheiden. Häufig kommt es vor, dass ein System Ihr Eigentum zwar noch schützen kann, aber bereits eindeutig überholt ist. Eine Modernisierung mit Ajax zwingt Sie nicht, Ihr aktuelle Ausrüstung aufzugeben. Sie haben vielmehr die Möglichkeit, ein modernes komplexes Sicherheitssystem aufzubauen, das auf Ihrer vorhandenen kabelgebundenen Ausrüstung basiert.
The second life of an old wired alarm

Sicherheit per Smartphone

Stellen Sie auf intelligenten Schutz um, ohne Ihre alte Sicherheitsausrüstung aufgeben zu müssen. Mit MultiTransmitter können Systembenutzer Sicherheitsfunktionen über die App steuern, datenreiche Benachrichtigungen empfangen und Automatisierungsszenarien nutzen. Ein Installateur kann die Einstellungen des Systems oder Geräts in der PRO App anpassen – sowohl vor Ort als auch aus der Ferne.

Mehr Ajax Funktionen

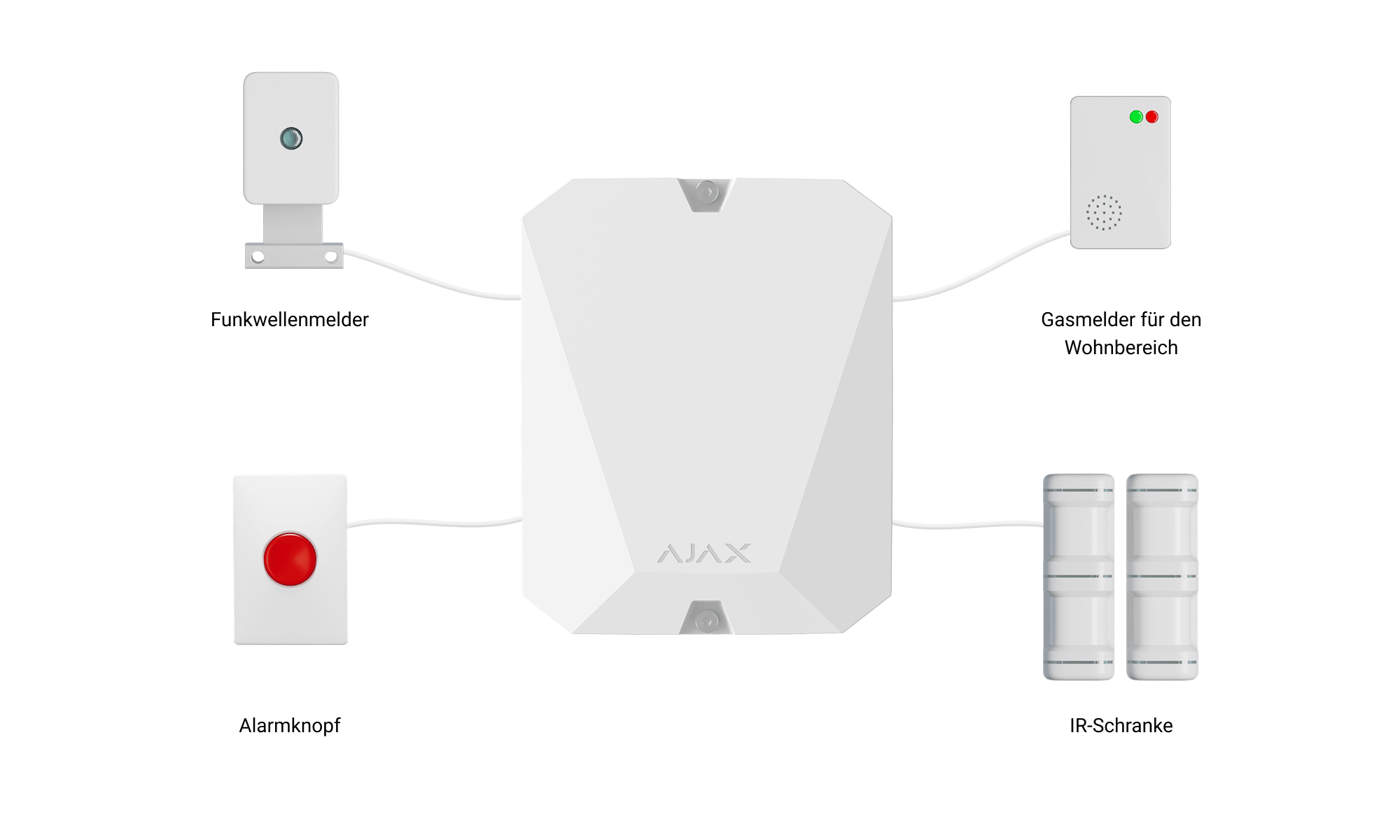

Perimeter-IR-Detektoren, Gassensoren, Thermostate, Schwimmer-Sensoren und andere Geräte stehen zur Verfügung, um den Anwendungsbereich von Ajax zu erweitern. Verbinden Sie diese Geräte über MultiTransmitter mit einer Hub-Zentrale und verwalten Sie das kombinierte Sicherheitssystem über die Ajax App.
More Ajax features

Multifunktionalität in einem Gerät

Multitasking in a single body

Weniger Aufwand dank automatisierter Sicherheit

Verwenden Sie Automatisierungsszenarien, damit das Sicherheitssystem sofort auf Bedrohungen reagiert, ohne auf die Polizei zu warten. Ajax wird nach Plan scharf geschaltet, kann das Licht infolge eines von einem Bewegungsmelder ausgelösten Alarms einschalten, und stellt beim ersten Anzeichen eines Brands in einem Raum den Strom ab. Mit MultiTransmitter wird eine alte Alarmanlage zum Bestandteil eines sicheren und intelligenten Zuhauses.

Mehr Informationen über Alarme

Mit MultiTransmitter können Sie die Art des Alarms und den Raum für jedes kabelgebundene Gerät festlegen. So werden die Benachrichtigungen informativer: Sie wissen nicht nur, was passiert ist, sondern auch wo. Diese Informationen werden in Push-Benachrichtigungen und SMS angezeigt und unter dem entsprechenden Code auch an die Notruf- und Serviceleitstelle (NSL) gesendet. Insgesamt stehen fünf Arten von Alarmen zur Verfügung: Einbruch, Feuer, medizinische Hilfe, Notrufknopf, Gasalarm.
Jeweller

Zuverlässige Funkkommunikation ohne Kompromisse

MultiTransmitter kommuniziert mit einer Hub-Zentrale über ein verschlüsseltes Funkprotokoll Jeweller. Dies ist ein Zeitmultiplexverfahren (TDMA-Technologie), die von Ajax Systems für die unterbrechungsfreie Kommunikation zwischen Geräten entwickelt wurde. Jeweller erkennt Störungen, weicht im Falle von Interferenzen auf eine andere Frequenz aus und ermöglicht es den drahtlosen Ajax Geräten über Jahre hinweg mit denselben Batterien betrieben zu werden.
  • Zwei-Wege-Kommunikation über eine Entfernung von bis zu 2000 Metern
  • Alarmzustellung in 0,15 Sekunden
  • Einstellbares Abfraintervall ab 12 Sekunden

Grenzenlose Sicherheit

Mit signalverstärkenden Funk-Repeatern kann das Funknetz des Ajax Sicherheitssystems einen Bereich von bis zu 35 km2 abdecken. Sind jedoch bestimmte Räume für Funkwellen undurchlässig, ist die Anbindung kabelgebundener Geräte über MultiTransmitter die beste Lösung. Es sind Kabellängen bis 400 Meter möglich.

Geschützt vor Sabotage

MultiTransmitter informiert Sie sofort, wenn an den angeschlossenen Geräten Manipulationen vorgenommen werden: Stromausfall, Unterbrechung des Signalkabels oder Aktivierung des Sabotageschalters. Auch Stromausfälle vor Ort stellen kein Problem dar. Der Reserveakku kann Geräte bis zu 4 Tage mit Strom versorgen. Der MultiTransmitter selbst ist mit zwei Sabotageschaltern ausgestattet, die auf das Entfernen des Integrationsmoduls aus der Halterung und das Abnehmen des Deckels reagieren.
  • Sofortige Erkennung von Verbindungsausfällen zum kabelgebundenen Gerät (EOL)
  • Fach für Reserveakku 7 A⋅h
  • 2 Sabotageschalter, die die Demontage und das Öffnen des Gehäuses erkennen
Protected against sabotage
  • Sofortige Erkennung von Verbindungsausfällen zum kabelgebundenen Gerät (EOL)
  • Fach für Reserveakku 7 A⋅h
  • 2 Sabotageschalter, die die Demontage und das Öffnen des Gehäuses erkennen

Von Fachleuten für Fachleute entworfen

Wir haben dafür gesorgt, dass der Montage- und Einrichtungsprozess keinen zusätzlichen Zeit- und Arbeitsaufwand erfordert. Wie andere Ajax Geräte verbindet sich der MultiTransmitter mit der Hub-Zentrale per QR-Code. Beim Anschluss verkabelter Geräte müssen Sie die Widerstandswerte der Widerstände nicht kennen. Das System warnt Sie auch, wenn das Gerät nicht korrekt angeschlossen ist.
1
Kopplung mit dem System
per QR-Code
2
Montage
an der Wand
3
Anschließen verkabelter
Geräte
4
Einrichtung
über App

Technische Daten

Anzahl der Kabelzonen
18
Unterstützte Melderkontakttypen
NO, NC (ohne R), EOL (NC mit R), EOL (NO mit R)
EOL-Widerstand
1 kΩ bis 7,5 kΩ
Alarmverarbeitungsmodus
Impulsförmig oder bistabil
Hauptstromversorgung
110–255 V, 50/60 Hz
Notstromversorgung
12 V DC
Unterstützte Akkutypen
Akku mit 4 Ah oder 7 A⋅h Kapazität (nicht enthalten),
Abmessungen: 150 × 64 × 94 mm
Stromversorgung des Melders
12 V DC, bis zu 1 A für alle Stromversorgungsausgänge
Antisabotage
Sabotageschalter
Betriebsfrequenzen
868,0 - 868,6 MHz oder 868,7 - 869,2 MHz je nach Vertriebsregion
Kompatibilität
Funktioniert nur mit Ajax hubs und Funk-Repeater
Maximale Sendeleistung
Bis zu 7,29 mW (25-mW-Grenze)
Reichweite des Funksignals
Bis zu 2000 m ohne Hindernisse
Betriebstemperaturbereich
Von -10°C bis +40°C
Zulässige Luftfeuchtigkeit
Bis zu 75%
Maße
196 × 238 × 100 mm
Gewicht
805 g
Garantie
Austausch und Reparatur innerhalb von 24 Monaten ab Kaufdatum.

Erfahren Sie mehr
Lebensdauer
10 Jahre
Lieferumfang
MultiTransmitter Platte
Gehäuse
Montagekit
Stromkabel
Bedienungsanleitung

Wählen Sie das passendste Ajax Set in 2 Minuten aus

Teilen Sie uns mit, was Sie schützen möchten, und wir stellen für Sie eine passende Auswahl von Meldern und Geräten zusammen.
Start

Empfohlene Produkte

Integration module Ajax MultiTransmitter for security system

Advanced security systems require the use of modern communication devices to perform complex tasks and provide the user with a high level of protection. If the alarm system is outdated, it needs to be updated. It is unnecessary to replace all alarm devices and change many wires completely. Several Ajax devices can be added to the security system, transforming the old system into a new generation of burglar alarms, convenient control from the user’s mobile phone, and advanced security technologies.

The Ajax MultiTransmitter integration module, which operates at 868.0-868.6 MHz and has 18 alarm zones, is used to add third-party wired sensors to the Ajax wireless control panel.

The radio integration module interacts with the intelligent control panel in an open area without obstacles at a distance of up to 2000 meters and indoors – between several floors. The broadcast signal is protected by encryption for the secure transmission of information. To check the operability of the transmitter, the control panel conducts a poll of the device every 12-300 seconds. The frequency is adjusted by the user individually.

The power supply of the integration module for the alarm system comes from the 100-240 V AC network. The transmitter can operate autonomously from the backup battery for 12 V for four days. In addition, the integration radio module can provide 12 V power to the system sensors. The transmitter board has terminals for connecting alarm zones and powering fire sensors.

Purpose of the integrated radio module for Ajax MultiTransmitter signalling

MultiTransmitter can transform wired alarms into a modern and reliable security system with the ability to control it through a mobile application and replace the old control panel.

The Ajax alarm transmitter connects third-party wired devices to Ajax’s security system. Together with other Ajax devices, the MultiTransmitter integration module increases comfort and safety and ensures the reliable operation of fire and burglar alarms and intelligent home systems.

Features of the Ajax MultiTransmitter integration module

The radio network of the Ajax alarm system is capable of covering up to 35 km² using ReX signal repeaters. And if some rooms are impervious to radio waves, the MultiTransmitter wireless integration module will be the best solution for adding wired sensors to the system.

The Ajax wireless transmitter is connected to the alarm control panel (Hub, Hub Plus, Hub 2, Hub 2 Plus) via the Jeweler radio protocol. The alarm signal from the sensor connected by NC / NO contacts (supports contact types NO, NC (without R), EOL (NC with R), EOL (NO with R) is transmitted directly to the intelligent control panel.

The wireless alarm module can be integrated with outdoor or indoor detectors of vibration, movement, glass breakage, opening, thermal relays, IR barriers, gas and water leak sensors, and other third-party security devices, which will turn them into full-fledged system devices Ajax security.

All 18 wired zones can be configured in the Ajax mobile application. The sensors connected to the zones can work around the clock in security mode with a delay on entry or exit and, if necessary, participate in automation scenarios and activate sirens.

The maximum length of the wired connection of the detector by cable is up to 400 m. The radio integration module can be a power source for the connected device – 12 V DC up to 1 A for all power outputs of the detectors. If the connection to the wired device is lost, the user alarm will be notified immediately.

The MultiTransmitter wireless integration module is configured and tested in the Ajax mobile application. Connection to the security system occurs after scanning the QR code on the device’s body. When connecting wired devices, you do not need to know the resistance value of the resistors. And if the device is misconnected, the security system will warn you of an error.

All notifications and alarms are sent to the alarm holder’s phone via SMS or push notifications. There are five types of alarms: fire alarm, gas alarm, intrusion, medical care, alarm button. You can set the alarm type and room for each wired device. This information is indicated in the notification in the application and is also sent to the security company’s console under the appropriate code. This increases the informativeness of the messages, as the user will know exactly where and what happened.

Protection of the Ajax MultiTransmitter integration radio module from external interference

The control panel receives information from the Ajax transmitter in encrypted form by the AES algorithm. In case of signal interruptions, it is immediately notified and switches to free frequencies.

Thanks to Jeweler radio technology, instant sending of those protected from interception, jamming, interference, and substitution of alarms are provided. To prevent the device from being disassembled or damaged by malicious users, there are two tampers on the housing of the wireless integration module, which respond with an alarm to an attempt to remove the module from the mounts or damage the housing.
