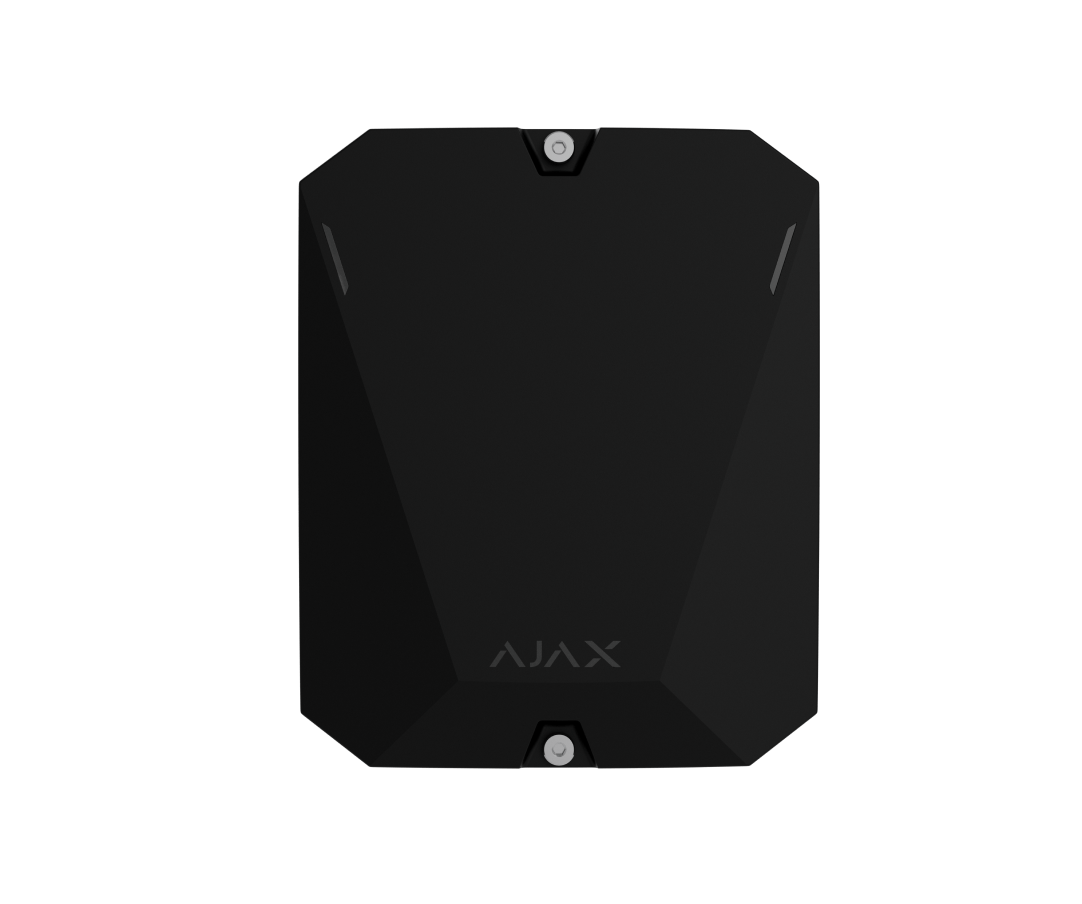

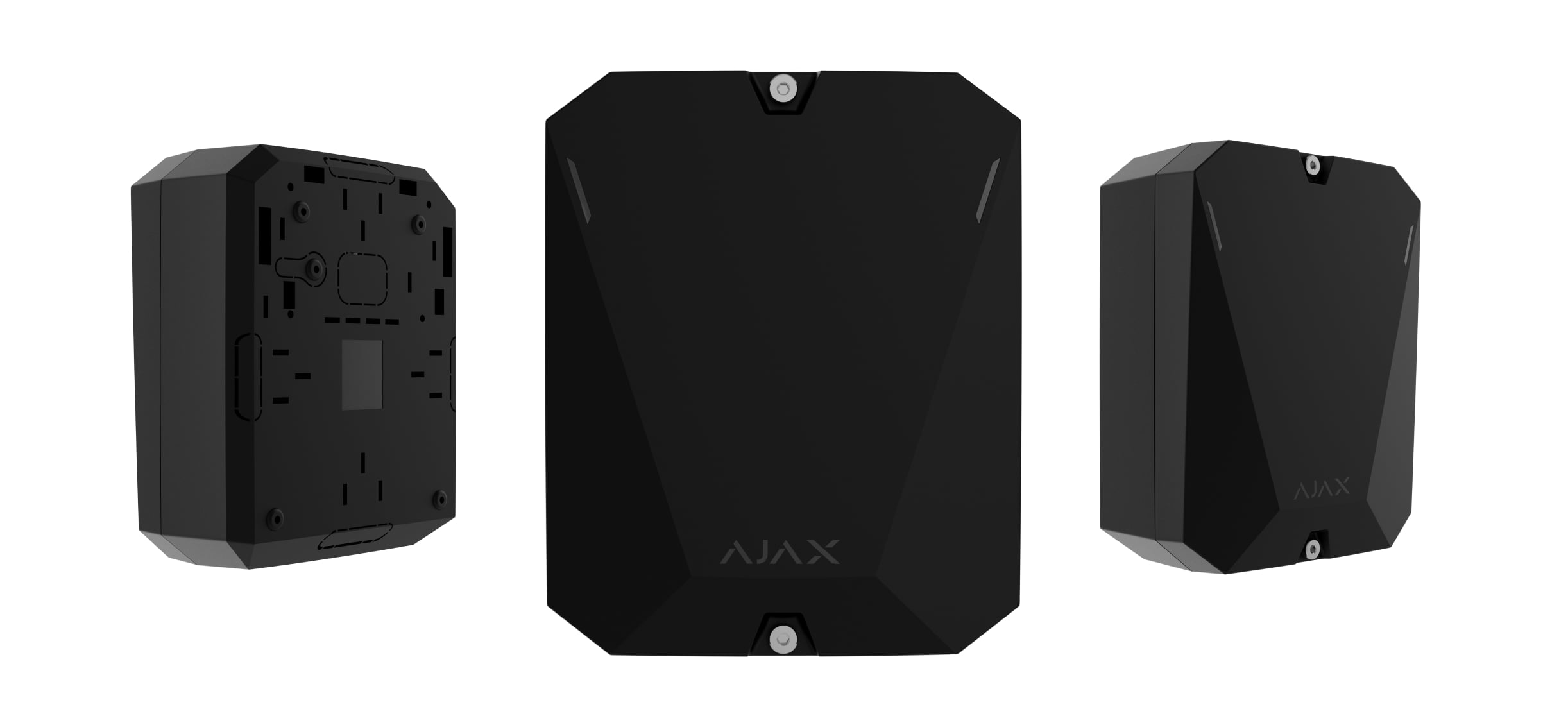

Hub BP Jeweller

Ajax Geräte

bis zu 100

Insbesondere:

• bis zu 5 Funk-Signalverstärker;
• bis zu 10 Sirenen;
• bis zu 50 Bedienteile mit eingebautem Signalgeber.

Ajax Netzwerkvideorekorder

bis zu 36

Ajax Kameras

bis zu 224 über Ajax NVR und bis zu 492 als Standalone-Geräte

IP-Kameras von Drittanbietern

bis zu 10 bei Verwendung von RTSP über SDK

bis zu 224 bei Verwendung von ONVIF über Ajax NVR

Benutzer

bis zu 50

• Beliebige Anzahl von Administratoren innerhalb des Limits der Hub-Zentrale.
• PRO-Konten für Installateure.
• PRO-Konten für Installations- und Überwachungsdienste.

Automatisierungsszenarien

bis zu 32

• Durch Alarm.
• Nach Zeitplan.
• Durch Scharf-/Unscharfschaltung.
• Nach Temperatur, Luftfeuchtigkeit, CO₂-Konzentration.
• Durch Drücken von Button.
• Durch Berühren von LightSwitch.

Sicherheitsgruppen

bis zu 9

Räume

bis zu 50

Ereignisprotokoll

bis zu 1000 Ereignisse

Ereignisse werden im eingebauten nichtflüchtigen Flash-Speicher gespeichert.

Jeweller Kommunikationstechnologie

Proprietäre Funktechnologie zur Übertragung von Befehlen, Alarmen und Ereignissen.

Hauptmerkmale:

• Zwei-Wege-Kommunikation.
• Erweiterter Sabotageschutz.
• Blockverschlüsselung mit einem dynamischen Schlüssel.

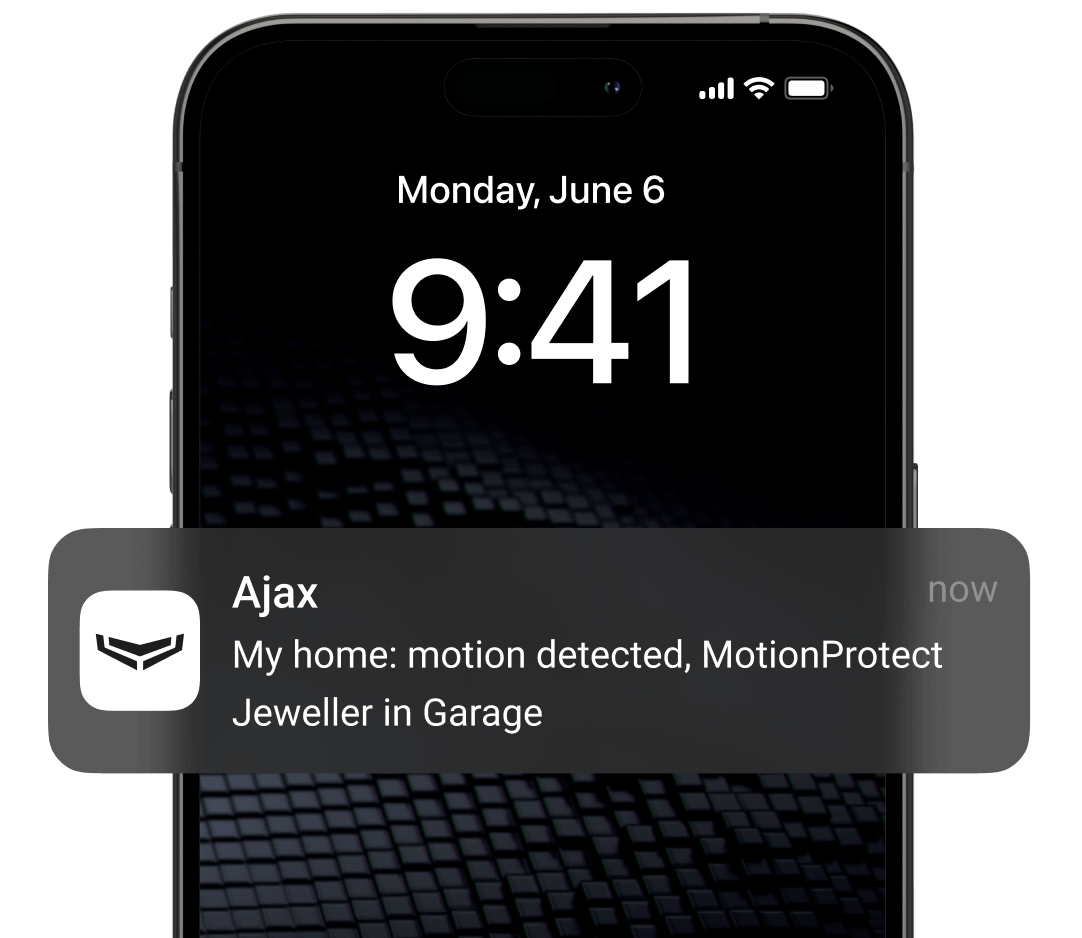

• Sofortige Benachrichtigungen.
• Fernsteuerung und -konfiguration über Ajax Apps.

Frequenzbänder

866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz

Abhängig von der Verkaufsregion.

Maximale effektive Strahlungsleistung (ERP)

bis zu 25 mW

Automatische Leistungsregelung zur Reduzierung von Stromverbrauch und Funkstörungen.

Funksignalmodulation

GFSK

Funkreichweite

bis zu 2000 m

Zwischen der Hub-Zentrale und den daran angeschlossenen Geräten im offenen Raum. Die maximale Reichweite hängt vom hinzugefügten Gerät ab.

Abfrageintervall

von 12 bis 300 s

Einstellbar durch PRO Benutzer oder Benutzer mit Administratorrechten in Ajax Apps.

Verschlüsselte Kommunikation

Alle gespeicherten und übertragenen Daten werden durch Blockverschlüsselung mit einem dynamischen Schlüssel geschützt.

Frequenzsprungverfahren

Zur Verhinderung von Funkstörungen und Sabotage durch Störsender.

Wings Kommunikationstechnologie

Proprietäre Funktechnologie zur Übertragung von Fotos.

Hauptmerkmale:

• Zwei-Wege-Kommunikation.
• Erweiterter Sabotageschutz.
• Blockverschlüsselung mit einem dynamischen Schlüssel.
• Nachladen von Datenpaketen im Falle von Übertragungsfehlern.
• Überprüfung der Fotoübermittlung.

Frequenzbänder

866.0–866.5 MHz
868.0–868.6 MHz
868.7–869.2 MHz

Abhängig von der Verkaufsregion.

Maximale effektive Strahlungsleistung (ERP)

bis zu 25 mW

Automatische Leistungsregelung zur Reduzierung von Stromverbrauch und Funkstörungen.

Funkreichweite

bis zu 2000 m

Zwischen der Hub-Zentrale und den daran angeschlossenen Geräten im offenen Raum. Die maximale Reichweite hängt vom hinzugefügten Gerät ab.

Verschlüsselte Kommunikation

Alle gespeicherten und übertragenen Daten werden durch Blockverschlüsselung mit einem dynamischen Schlüssel geschützt.

Frequenzsprungverfahren

Zur Verhinderung von Funkstörungen und Sabotage durch Störsender.

Arten der Fotoverifizierung

• Foto nach Alarm
• Foto nach Szenario
• Foto auf Anfrage
• Foto nach Zeitplan
• Foto beim Scharf-/Unscharfschalten
• Foto bei Abdeckung
• Foto bei Sabotagealarm
• Foto vom Magnetometer

Die Funktion Foto nach Zeitplan ist für Hub-Zentralen mit Firmware OS Malevich 2.19 oder höher verfügbar.

Bildübertragungszeit

bis zu 9 s

Standardmäßig.

Auflösung

bis zu 960 × 720 Pixel

Abhängig vom Melder.

Anzahl der Fotos in einer Serie

mit 1 bis 5

Unterstützte Protokolle

• SIA DC-09 (SIA-DCS)
• SurGard (Contact ID)
• ​​ADEMCO 685
• Andere proprietäre Protokolle

Ereignistypen

• Systemalarme und -ereignisse
• Panikknopf-Koordinaten
• Fotoverifizierung

Intern

4,2–16 V⎓, bis zu 2 A

Zink-Luft-Batterie oder externe Stromquelle.

Extern

4,2–16 V⎓, bis zu 2 A

Blei-Gel-und LiFePO4-Akkus (nicht im Lieferumfang enthalten). Nicht wiederaufladbare LTC-Batterien (nicht im Lieferumfang enthalten).

DC Betriebsspannungsbereich des Geräts

3,5–16 V⎓

Mit externer Batterie im Normalbetrieb

bis zu 18 Monate

Mit externem, nicht wiederaufladbarem Zink-Luft-Akku 12 V⎓, 600 Ah (nicht im Lieferumfang enthalten).

Mit externer Batterie im Energiesparmodus

mehr als 5 Jahre

Mit externem, nicht wiederaufladbarem Zink-Luft-Akku 12 V⎓, 600 Ah (nicht im Lieferumfang enthalten).

Mit interner Batterie im Energiesparmodus

bis zu 23 Monate

Mit einem 7,2 V⎓, 95 Ah, nicht wiederaufladbaren LTC-Akku Internal battery NB (7.2V/95Ah) (nicht im Lieferumfang enthalten).

bis zu 8 Monate

Mit einem 6,4 V⎓, 36 Ah, wiederaufladbaren LiFePO4-Akku Internal battery RB (6.4V/36Ah) (nicht im Lieferumfang enthalten).

bis zu 2 Monate

Mit internem wiederaufladbaren Blei-Gel Akku 12 V⎓, 7 Ah (nicht im Lieferumfang enthalten).

Sabotagealarm

Das System sendet Benachrichtigungen über Versuche, den Deckel des Gehäuses der Hub-Zentrale zu öffnen oder das Gehäuse von der Oberfläche zu lösen.

Schutz vor Gerätevortäuschung (Spoofing)

Geräteauthentifizierung

Frequenzsprungverfahren

Die Hub-Zentrale sendet Benachrichtigungen über Jamming oder Verbindungsabbruch zu den Geräten an alle Nutzer und das Überwachungsunternehmen.

Störungsalarm

Hub BP Jeweller analysiert den Geräuschpegel im Kanal und die Kommunikationsqualität mit den hinzugefügten Geräten und sendet innerhalb von 30 Sekunden eine Benachrichtigung.

Hub BP Jeweller

SmartBracket Montageplatte

Montagesatz

Schnellstartanleitung
