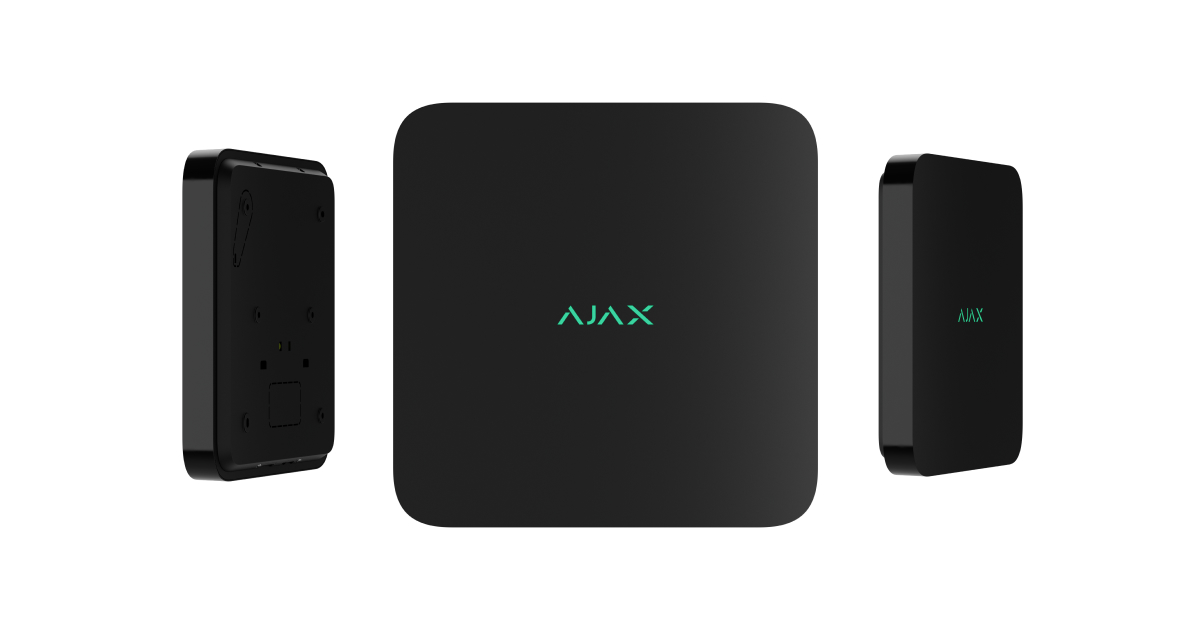

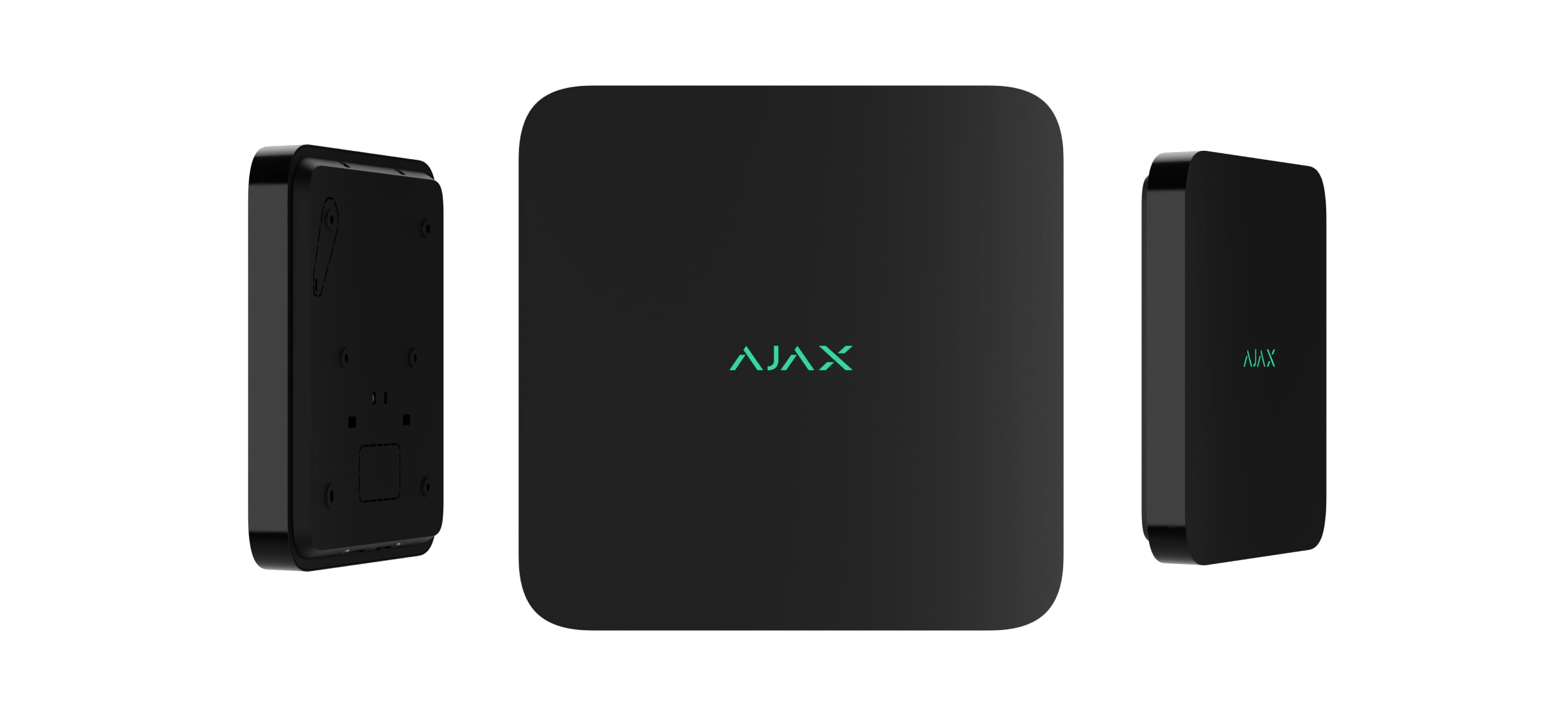

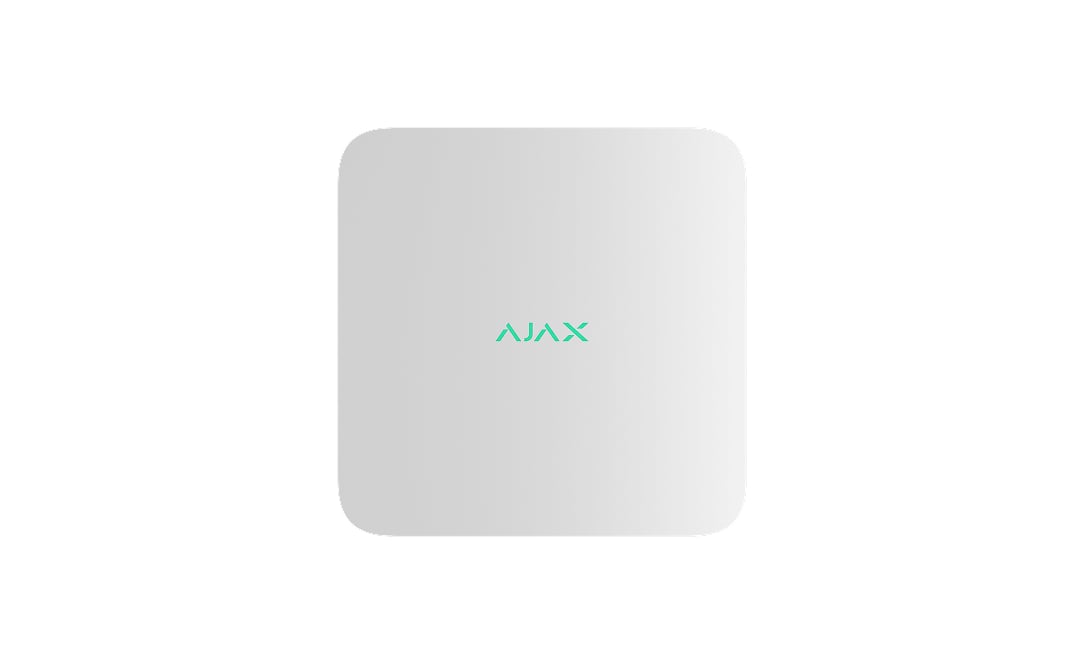

Superior Hub G3 Jeweller

Ajax Geräte

bis zu 250

Insbesondere:

• bis zu 5 Funk-Signalverstärker;
• bis zu 10 Sirenen ohne Unterstützung von Superior Jeweller
• bis zu 50 Bedienteile mit integrierter Sirene ohne Unterstützung von Superior Jeweller.

Ajax NVRs

bis zu 36

Ajax Kameras

bis zu 224 über Ajax NVR und bis zu 492 als Einzelgerät

IP-Kameras von Drittanbietern

bis zu 10 bei Verwendung von RTSP über SDK

bis zu 224 bei Verwendung von ONVIF über Ajax NVR

Benutzer

bis zu 200

• Beliebige Anzahl von Administratoren innerhalb des Limits der Hub-Zentrale.
• PRO-Konten für Installateure.
• PRO-Konten für Installations- und Überwachungsunternehmen.
• Zugangsverwaltung für Benutzer.

Automatisierungsszenarien

bis zu 64

• Nach Alarm.
• Nach Zeitplan.
• Beim Scharf-/Unscharfschalten.
• Nach Temperatur, Luftfeuchtigkeit, CO₂-Konzentration.
• Durch Drücken des Buttons.
• Durch Berühren von LightSwitch.

Sicherheitsgruppen

bis zu 25

Räume

bis zu 50

Ereignisprotokoll

bis zu 1000 Ereignisse

Ereignisse werden in einem nichtflüchtigen internen Flash-Speicher gespeichert.

Datenübertragungsprotokolle

Superior Jeweller

Zur Übertragung von Befehlen, Alarmen und Ereignissen. Eine aktualisierte Version des Jeweller-Funkprotokolls für Superior-Geräte, die die Einhaltung von Grade 3 (EN 50131) gewährleistet. Wenn mindestens ein Gerät über das reguläre Jeweller-Protokoll betrieben wird, wird das System auf Grade 2 beschränkt: Die Verschlüsselung bleibt erhalten, aber das Frequenzsprungverfahren ist deaktiviert.

Jeweller

Zur Übertragung von Befehlen, Alarmen und Ereignissen von Geräten ohne Unterstützung des Superior Jeweller.

TurboWings

Zur Übertragung von Fotos von Geräten, die TurboWings unterstützen.

Wings

Zur Übertragung großer Datenpakete, wie z. B. Firmware-Updates und Fotos von Geräten ohne TurboWings-Unterstützung.

VoRF

Proprietäres drahtloses Audio-Streaming-Protokoll mit Zeitduplexverfahren.

Frequenzbänder

865.0–868.0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869.4–869.65 MHz

Funkreichweite

bis zu 3500 m (TBC)

Zwischen einer Hub-Zentrale und einem Funk-Signalverstärker zur Erhöhung der Signalreichweite oder zwischen einem Funk-Signalverstärker und verbundenen Geräten (in einem offenen Raum). Die maximale Reichweite hängt vom angeschlossenen Gerät ab.

Maximale effektive Strahlungsleistung (ERP)

bis zu 20 mW

Automatische Leistungsregelung zur Reduzierung von Stromverbrauch und Funkstörungen.

Modulation des Funksignals

GFSK

Fortgeschrittene verschlüsselte Kommunikation

Die Kommunikation zwischen dem Gerät und der Hub-Zentrale ist durch ein fortschrittliches Verschlüsselungsverfahren geschützt, das die Vertraulichkeit und Integrität der Daten gewährleistet.

Verbessertes Frequenzsprungverfahren

Zur Verhinderung von Funkstörungen und Störeinflüssen. Damit das verbesserte Sprungverfahren funktioniert, müssen alle Geräte im System das Protokoll Superior Jeweller verwenden. Wenn auch nur ein Gerät das reguläre Jeweller-Protokoll verwendet, ist das Sprungverfahren auf nur 2 Frequenzen beschränkt.

Fotoverifizierung

Die Typen hängen vom Melder und den Einstellungen ab.

Bildübertragungszeit

bis zu 4,5 s – 320 × 240 px Auflösung

Die Fotoübertragungszeit hängt vom Modell des Melders und von der in den Geräteeinstellungen gewählten Auflösung ab.

Fotoauflösung

bis zu 960 × 720 px

Je nach Melder.

Serie von Fotos

von 1 bis 5 Bilder

Unterstützte Protokolle

• SIA DC-09 (SIA-DCS)
• SurGard (Contact ID)
• ​​ADEMCO 685
• Andere proprietäre Protokolle

Ereignistypen

• Systemalarme und -ereignisse
• Panikknopf-Koordinaten
• Fotoverifizierung

Sabotagealarm

Das System erhält Benachrichtigungen über Versuche, das Gerät von der Oberfläche zu lösen oder von der Montageplatte zu entfernen.

Schutz vor Gerätevortäuschung

Geräteauthentifizierung

Frequenzsprungverfahren

Die Hub-Zentrale sendet Benachrichtigungen an alle Benutzer und den Sicherheitsdienst, wenn die Verbindung zu den Geräten gestört oder unterbrochen wird.

Störungsalarm

Superior Hub G3 Jeweller analysiert den Geräuschpegel des Kanals und die Qualität der Kommunikation mit hinzugefügten Geräten und sendet innerhalb von 30 Sekunden einen Alarm.

Art der Hauptstromversorgung

Typ A.

AC-Betriebsspannungsbereich des Geräts

110–240 V, 50/60 Hz

Von der Hauptstromversorgung. Leistungsaufnahme bis zu 30 W.

DC-Betriebsspannungsbereich des Geräts

6,0–8,2 V⎓

Niedrige Akkuspannung

7,0 V⎓

Wiederherstellungsspannung bei niedriger Akkuladung

8,135 V⎓

Akkuspannung am Ende seiner Lebensdauer

6,0 V⎓

Superior Hub G3 Jeweller ist ausgeschaltet.

Minimaler Energiestand des Notstrom-Akkus im geladenen Zustand

100 %

Mit Superior Internal Battery (16h)

bis zu 16 Stunden

Wenn die Kommunikationskanäle via WLAN, Ethernet und Mobilfunk (LTE) aktiviert sind. Superior Internal Battery (16h) ist nicht im Lieferumfang enthalten.

bis zu 100 Stunden

Im Energiesparmodus.

Mit Superior Internal Battery (60h)

bis zu 60 Stunden

Wenn die Kommunikationskanäle via WLAN, Ethernet und Mobilfunk (LTE) aktiviert sind. Superior Internal Battery (60h) ist nicht im Lieferumfang enthalten.

bis zu 300 Stunden

Im Energiesparmodus.

Maximum bei Nennspannung

120 mA

Ruhestromverbrauch bei Nennspannung*

bis zu 120 mA

Wenn die Kommunikationskanäle via WLAN, Ethernet und Mobilfunk (LTE) aktiviert sind.

bis zu 115 mA

Wenn die Kommunikationskanäle via Ethernet und Mobilfunk (LTE) aktiviert sind.

bis zu 28 mA

Wenn Ethernet und andere Kommunikationskanäle deaktiviert sind.

* Vom Notstrom-Akku, wenn die Hauptstromversorgung ausfällt.

Superior Hub G3 Jeweller

SmartBracket-Montageplatte

Netzkabel

Ethernetkabel

Montagesatz

SIM-Karte (je nach Verkaufsregion)

Schnellstartanleitung
