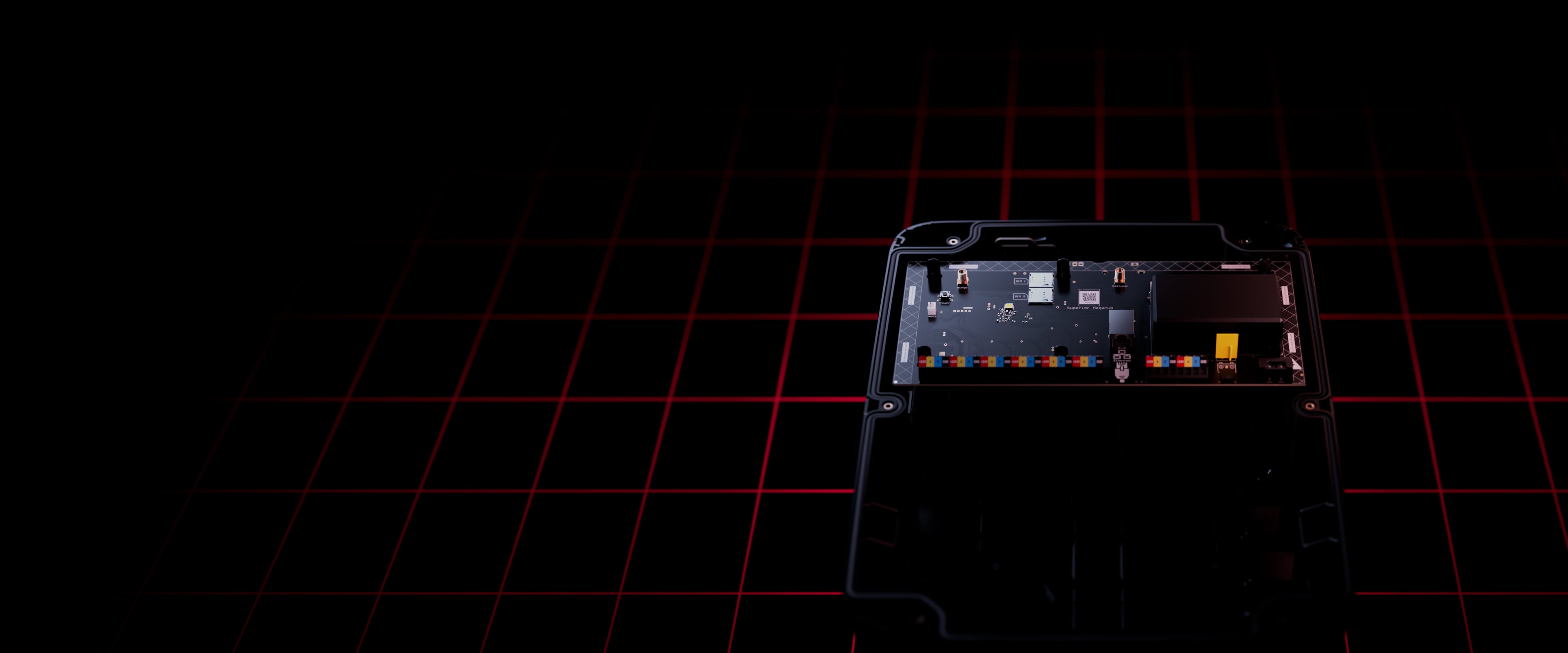

Superior MegaHub
Hybride Hub-Zentrale für die größten Projekte. Funktioniert mit bis zu 999 Fibra und Jeweller Geräten. Anschlussmöglichkeit über Ethernet, WLAN und zwei SIM-Karten (2G/LTE).
Produktversionen
Superior MegaHub
Wird mit einem Standardgehäuse geliefert
Verfügt über einen eingebauten Sabotagekontakt
Eingebaute LED-Anzeigen
Superior MegaHub (without casing)
Wird als Platine geliefert, die für die Installation in ein kompatibles Ajax Case vorgesehen ist
Unterstützung für den Anschluss einer externen Sabotageplatine
Wird mit einer externen LED-Platine geliefert
Der Kern der Sicherheit auf Unternehmensebene
Superior MegaHub ist das Spitzenmodell des Ajax Ökosystems und wurde für Projekte entwickelt, bei denen herkömmliche Systeme an ihre Grenzen stoßen. Das Gerät vereint kabelgebundene und kabellose Technologien zu einem hybriden Kraftpaket und unterstützt bis zu 999 Geräte sowie 100 Sicherheitsgruppen. Die Hub-Zentrale wurde für die anspruchsvollsten Projekte entwickelt und überwindet die Beschränkungen herkömmlicher Hybridsysteme. Sie gibt Fachleuten die Freiheit, Sicherheitseinrichtungen jeder Größe und Konfiguration aufzubauen. Das Gerät ist ab Werk bereits vollständig ausgestattet und verfügt über ein eingebautes Netzteil sowie Module für Ethernet, WLAN, Mobilfunk und Funkverbindung. Dank der Grade 3-Zertifizierung bildet es eine solide Grundlage für komplexe Sicherheitseinrichtungen und integriert Einbruchschutz, Automatisierung und Videoüberwachung in einer einzigen, zuverlässigen Lösung.
Skalierbare Leistung
Unübertroffene Kapazität mit Unterstützung für bis zu 999 kabelgebundene und kabellose Geräte
Hybride Konnektivität, um kabelgebundene und kabellose Ajax Geräte in einem einzigen System zu vereinen
Schnelle Konfiguration und Einrichtung ohne Programmierung
Einhaltung von Grade 3 zur Erfüllung der strengen Anforderungen für Hochsicherheitsanlagen
Schlüsselfunktionen
Bis zu 999 Geräte
kabelgebunden oder kabellos — frei kombinierbar in einem einzigen System
Bis zu 100 Sicherheitsgruppen
für eine flexible Zugangsverwaltung
Bis zu 100 Automatisierungsszenarien
zur Steuerung von Beleuchtung, Toren und anderen Systemen
Bis zu 1000 Benutzer
mit individuell konfigurierbaren Berechtigungen
Bis zu 500 Räume
für die Organisation der Geräte nach Zone oder Funktion
Bis zu 10 Funk-Signalverstärker pro Hub-Zentrale
zur Ausweitung der Funkabdeckung auf großen Objekten
8 Leitungen
zum Anschluss kabelgebundener Superior-Geräte
Bis zu 2000 m Kommunikationsreichweite2
zwischen der Hub-Zentrale und den Geräten im offenen Raum
Topologien der Fibra-Leitung
Linie
Ring
Baum1
Kommunikation mit Geräten
Fibra
Superior Jeweller
TurboWings
VoRF
Bis zu 60 Stunden autonomer Betrieb
mit einem 12 V⎓, 18 Ah Notstromakku
Geschütztes Gehäuse
für das Gerät, das mit einem Standardgehäuse geliefert wird
In einem Ajax System können Geräte aus allen Produktkategorien miteinander kombiniert werden: Einbruchschutz, Videoüberwachung, Brandschutz und Sicherheit oder Komfort und Automatisierung. Stellen Sie das System zusammen, das Ihren Anforderungen entspricht, und steuern Sie es über eine einzige Schnittstelle.
Dieses Gerät gehört zur Superior-Produktlinie. Nur akkreditierte Partner von Ajax Systems dürfen Superior Produkte verkaufen, installieren und warten.
Alle Kommunikatoren sind bereits eingebaut
Superior MegaHub ist vollständig mit allen notwendigen Kommunikatoren ausgestattet, sodass keine zusätzlichen Module benötigt werden. Eingebaute Funkmodule sorgen für eine nahtlose Verbindung zwischen der Hub-Zentrale und den Systemgeräten. Alarme und Ereignisse werden über Ethernet, WLAN oder Mobilfunk an die Leitstelle gesendet.
Kommunikation zwischen der Hub-Zentrale und den Systemgeräten
KABELGEBUNDEN
Die Fibra-Kommunikationstechnologie ermöglicht es Installateuren, Leitungen2 mit einer Länge von bis zu 2000 m zu verkabeln. Ein einzelner Superior MegaHub kann bis zu 8 Leitungen betreiben. Ajax Module, die die Leitung teilen, schützen und mit Strom versorgen, können die Verbindungsdistanz um ein Vielfaches erhöhen.
Fibra-Leitungen sind multifunktional und ermöglichen den gleichzeitigen Anschluss verschiedener Gerätetypen. Alle Alarme, Ereignisse und visuelle Verifizierungsdaten werden über die gleiche Leitung ohne Störungen übertragen. Fibra bietet außerdem robuste Verschlüsselung und Geräteauthentifizierung, um Sabotage, Gerätevortäuschung und Datendiebstahl zu verhindern.
KABELLOS
Superior Jeweller bietet mit starker Verschlüsselung und fortschrittlichem Frequenzsprungverfahren die Grade 3-Zuverlässigkeit. Er bietet eine Funkreichweite von bis zu 2000 m im offenen Raum. Das Protokoll überträgt Alarme, Ereignisse und Messwerte in nur 0,15 Sekunden an die Ajax Apps.
Das Protokoll verwendet Abfragen, um den aktuellen Gerätestatus anzuzeigen, was eine Fernsteuerung des Systems in Echtzeit ermöglicht. Die automatische Leistungsanpassung sorgt für Energieeffizienz, indem sie eine dauerhafte Nutzung der maximalen Sendeleistung verhindert. Dies gewährleistet den dauerhaften Betrieb von Funkgeräten mit vorinstallierten Akkus.
KABELLOS
TurboWings ist eine kabellose Technologie, die für die Übermittlung von Fotoverifizierungsdaten über Entfernungen von bis zu 1700 m im offenen Raum entwickelt wurde. Dieses Protokoll dient außerdem als Backup-Kommunikationskanal, der große Datenpakete überträgt, falls die Hauptverbindung unterbrochen wird. Sobald sie wiederhergestellt ist, sendet TurboWings automatisch Datensicherungen von Kameras und Meldern an die Hub-Zentrale.
KABELLOS
VoRF ist ein proprietäres Audio-Kommunikationsprotokoll, das einen nahtlosen und sicheren Datenaustausch zwischen der Hub-Zentrale und den Geräten (z. B. Sprachmodulen) gewährleistet. Es ermöglicht eine zuverlässige Sprachkommunikation zwischen dem überwachten Objekt und der Leitstelle. Das Protokoll basiert auf der Zeitduplextechnologie und ermöglicht eine gleichzeitige Zwei-Wege-Kommunikation über Entfernungen von bis zu 1700 m ohne Aktivierung vor Ort.
Kommunikation mit Ajax Server und Apps
Die Hub-Zentrale kann gleichzeitig mit drei Internetanbietern verbunden werden: einem über Ethernet und zwei über Mobilfunknetze. Ethernet dient als Hauptkanal, während zwei SIM-Karten mit Unterstützung für 2G/3G/4G (LTE) als Backups fungieren. Wenn die primäre Verbindung verloren geht, schaltet die Hub-Zentrale automatisch innerhalb von Sekunden auf die SIM-Karte mit dem stärksten Signal um.
Ethernet
WLAN
Mobilfunk: 2 × SIM 2G/3G/4G (LTE)
Mehrwert und Umsatzsteigerung mit Ajax Services
Ajax SIM: Stabile Verbindung ohne Aufwand
Ajax SIM bietet sofortige und zuverlässige Mobilfunkkommunikation direkt nach dem Auspacken. Keine komplizierte Einrichtung, keine knifflige Aktivierung — die SIM-Karte erledigt fast alles von selbst. Unbegrenzter Verkehr und zuverlässige Verbindung sind ab der ersten Betriebsminute verfügbar.
Ajax Ultra DP: Zuverlässige Dual-Path-Verbindung mit sofort einsatzbereiten Voreinstellungen
Ajax Ultra DP bietet eine einfache Möglichkeit zur Konfiguration einer konformen bidirektionalen Alarmübertragung (DP2, DP3 oder DP4). Es ergänzt die Ajax SIM und gewährleistet so von Anfang an einen zuverlässigen und unterbrechungsfreien Systembetrieb. Dank der schnellen und intuitiven Einrichtung in der App ist alles in wenigen Minuten einsatzbereit.
Zuverlässige Mobilfunkkommunikation trotz aller Hindernisse
Wenn die Hub-Zentrale in einem Keller oder einem mit Metall umschlossenen Raum installiert ist, hilft ExternalAntenna bei der Überwindung von Störungen des Mobilfunksignals. Das 3 m- lange Kabel ermöglicht eine optimale Platzierung der Antennen für das stärkstmögliche Signal. Wenn das Kabel durchtrennt oder beschädigt wird, erhalten sowohl das Sicherheitsunternehmen als auch die Nutzer eine sofortige Warnung.
Verbesserung der Mobilfunkverbindung
Erkennung eines Kabelbruchs der externen Antenne
Kabellänge von 3 m
Für eine zuverlässige Funkverbindung muss eine externe Antenne sowohl an die Kanalanschlüsse für TurboWings als auch für Superior Jeweller angeschlossen werden. Die Verwendung einer einzigen Antenne gewährleistet keinen ordnungsgemäßen Kanalbetrieb.
ExternalAntenna
ExternalAntenna trägt zu einer zuverlässigeren und stabileren Verbindung bei, wenn die Hub-Zentrale in schwierigen Umgebungen installiert ist. Sie verbessert die Signalstärke der Funk- und Mobilfunkverbindung.
PRO ist König
Der Mythos, dass kabelgebundene Systeme schwierig zu installieren sind, ist endlich widerlegt. Ajax hat einen einst teuren, zeitraubenden und staubigen Prozess in ein schnelles und flexibles Erlebnis für PROs verwandelt. Das Komplettset von Ajax Tools soll alle Phasen — von der Projektplanung bis hin zur Kundenunterstützung und Systemwartung — einfach und komfortabel gestalten.

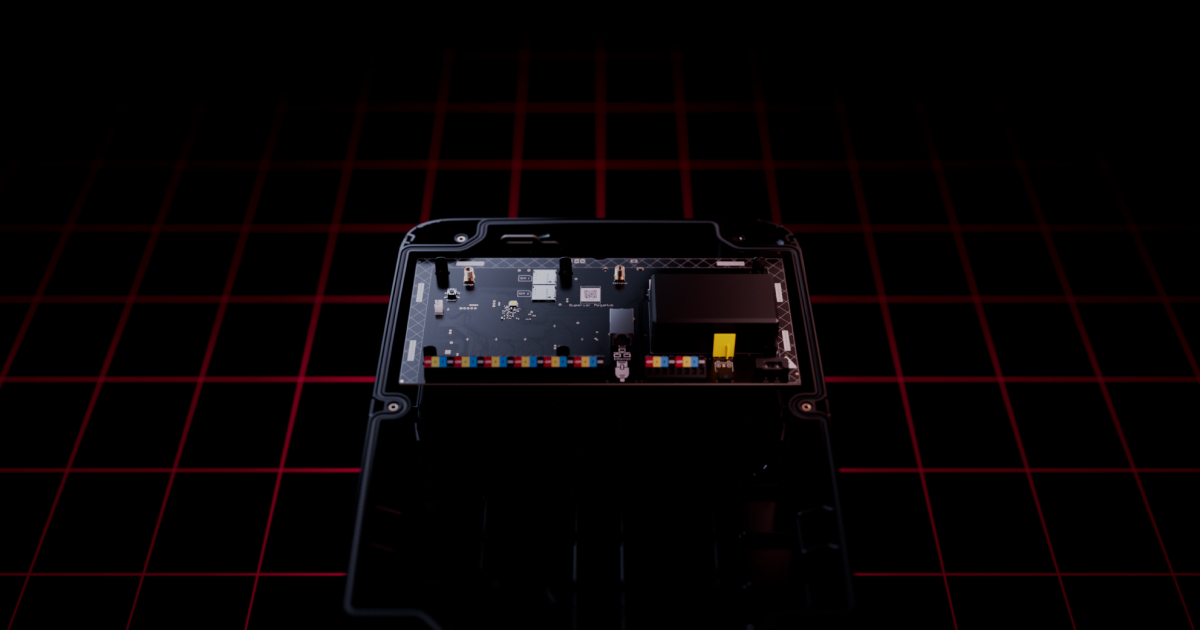

Die Platine des Superior MegaHub lässt sich ganz einfach in Ajax Case installieren. Intuitive Ajax Apps führen Installateure durch die Einrichtung und helfen, das Gerät sofort in das System zu integrieren. Sobald das Gerät hinzugefügt wurde, kann es jederzeit per Fernzugriff konfiguriert, getestet und gewartet werden. Keine Programmierung erforderlich — alles ist sofort einsatzbereit.
Rechner der Fibra Stromversorgung
Das Online-Tool liefert Sicherheitstechnikern detaillierte Daten über den Stromverbrauch von Geräten und ermöglicht eine schnelle und präzise Einschätzung des Verkabelungsprojekts vor der Installation. Das Tool unterstützt die Projektplanung in Echtzeit, identifiziert potenzielle Schwachstellen und schlägt passende Lösungen vor. Die Ergebnisse können anschließend als PDF-Datei heruntergeladen werden.
Die Hub-Zentrale kann entweder im Originalgehäuse oder als eingebaute Platine im Ajax Case bestellt werden. Der Montagesatz enthält alle erforderlichen Befestigungselemente, damit Installateure das Gerät mühelos an der Wand montieren können. Die Platine der Hub-Zentrale ist abnehmbar, was die Verdrahtung schnell und einfach macht.
Abnehmbare Klemmleiste
Alle erforderlichen Befestigungsmittel sind im Montagesatz enthalten
Durchdachtes Kabelmanagement
Die Hub-Zentrale kann dem System durch Scannen ihres QR-Codes oder durch manuelle Eingabe der ID hinzugefügt werden. Nach dem Hinzufügen wird dem Gerät ein Standardname und Einstellungen zugewiesen, die für gängige Anwendungsfälle optimiert sind.
Hinzufügen über QR-Code
Optimale Standardeinstellungen für die meisten Installationen
Mithilfe intuitiver Ajax Apps können Geräte per Fernzugriff von jedem Ort mit Internetverbindung über ein Smartphone oder einen Computer eingerichtet und getestet werden. Installateure können Einstellungen anpassen und Services unmittelbar bereitstellen, ohne das Objekt vor Ort aufsuchen zu müssen.
Konfiguration und Test per Fernzugriff oder vor Ort
Apps für iOS, Android, macOS und Windows
Konten für Unternehmen und Installateure
Ajax Systeme übertragen Ereignisse und Alarme an die App Ajax PRO Desktop oder an eine Überwachungssoftware eines Drittanbieters. Sowohl die Benutzer als auch die Sicherheitsunternehmen erhalten Benachrichtigungen in weniger als einer Sekunde. Jede Meldung enthält detaillierte Informationen: den Gerätenamen, die Ereigniszeit und den genauen Standort des ausgelösten Geräts. Die Foto- oder Videoalarmverifizierung ist ebenfalls verfügbar und ermöglicht es NSL-Betreibern, genau zu sehen, was passiert ist.
Volle Adressierbarkeit der angeschlossenen Geräte
Sofortige Fehler- und Wartungsbenachrichtigungen
Alarmüberwachung über PRO Desktop oder Software von Drittanbietern
Die Hub-Zentrale unterstützt je nach Firmware-Version eine unterschiedliche Anzahl von Geräten. Weitere Details finden Sie im folgenden Blogartikel.
Mehr Freiheit bei der Projektgestaltung
Superior MegaHub unterstützt die Kommunikationsprotokolle Superior Jeweller und Fibra und ermöglicht so eine beliebige Kombination von kabelgebundene und kabellosen Geräten innerhalb eines einzigen Systems. Installateure können die effizientesten Konfigurationen erstellen, indem sie drei kabelgebundene Topologien neben der kabellosen Konnektivität verwenden. Diese hybride Flexibilität vereinfacht die Installation, reduziert die Kosten und gewährleistet eine zuverlässige Leistung an Objekten jeder Größenordnung und Komplexität.
Kabellose Verbindung
Die kabellosen Technologien von Ajax bieten eine Kommunikationsreichweite von bis zu 2000 m im offenen Raum. Die Ajax Funk-Signalverstärker können die Funkabdeckung effektiv verdoppeln und bieten eine stabile Verbindung in großen oder komplexen Einrichtungen.
Linientopologie
Bus (radiale Verkabelung) verwendet eine Fibra-Leitung und bietet bis zu 2000 m drahtgebundene Kommunikation1 ohne Leitungsverlängerer. Eine einzelne Hub-Zentrale kann bis zu acht Busse oder eine Kombination aus Bussen und anderen Topologien unterstützen.
Ringtopologie
Ring2 verwendet zwei Fibra-Leitungen, um eine Schleife Hub-Zentrale–Gerät–Hub-Zentrale zu bilden. Bei Unterbrechung einer Leitung bleiben alle Geräte funktionsfähig, da sich das System automatisch in zwei Busse aufteilt. Der Ring bietet bis zu 500 m kabelgebundene Kommunikation und kann auch mit anderen Topologien an derselben Hub-Zentrale kombiniert werden.
Baumtopologie
Mithilfe der Baumverbindung können komplexere System-Layouts erstellt werden, indem die Leitung mit Leitungszubehör verzweigt wird. Superior LineSplit Fibra teilt eine Leitung in vier Abzweigungen und erweitert jede um 2000 m. Superior LineSupply Fibra liefert zusätzliche Energie und verlängert außerdem die Leitung.
Verwenden Sie den Rechner der Fibra Stromversorgung, um das Systemprojekt zu überprüfen und den Stromverbrauch kabelgebundener Geräte abzuschätzen.
Stabile Leistung auch bei Stromausfall
Hauptstromversorgung
Superior MegaHub verfügt über ein eingebautes 110–240-V~ Netzteil, das an das Stromnetz angeschlossen werden kann. Kabelgebundene Superior-Geräte sind sehr energieeffizient und verbrauchen deutlich weniger Energie als vergleichbare Produkte anderer Hersteller. Dies ermöglicht den Betrieb des gesamten Systems ohne zusätzliche Module.
Notstromakku
Die Hub-Zentrale kann das System bis zu 60 Stunden lang mit einem 12 V⎓, 18 Ah Notstromakku betreiben. Wenn der Energiesparmodus aktiviert ist, kann das System viel länger arbeiten. Die drahtlosen Superior-Geräte benötigen keine externe Stromversorgung, da sie akkubetrieben sind.
Sicher gegen Sabotage
Noch mehr Superkräfte von Ajax
Visuelle Alarmverifizierung
Die Hub-Zentrale unterstützt die Foto- und Videoalarmanalyse über die MotionCam Melder und Sicherheitskameras von Ajax. Diese Gerätekombination ist in einem leistungsstarken System integriert und erfüllt alle Anforderungen. Sie hilft, die Situation schnell einzuschätzen und erspart den Benutzern Ärger und den Überwachungsunternehmen unnötige Patrouilleneinsätze.
Automatisierung für mehr Sicherheit
Superior MegaHub unterstützt bis zu 100 Automatisierungsszenarien und ermöglicht eine flexible Konfiguration, um die spezifischen Sicherheitsanforderungen jedes Objekts zu erfüllen. Die Hub-Zentrale kann das System nach Zeitplan scharf oder unscharf schalten. Darüber hinaus kann das System automatisch auf Ereignisse reagieren, indem es beispielsweise eine Nebelmaschine aktiviert, wenn jemand das Gelände betritt, das Wasser bei einem Leck abstellt oder die Belüftung startet, wenn der CO₂-Wert steigt. Beleuchtung, elektrische Schließvorrichtungen, Rollläden und Garagentore können nach Zeitplan, beim Scharf-/Unscharfschalten, durch Tastendruck oder Melderalarm gesteuert werden.
Betriebssystem mit Immunität gegen Verzögerungen und Viren
Die Hub-Zentrale läuft auf einem proprietären Echtzeitbetriebssystem OS Malevich. Es ist immun gegen Viren, resistent gegen Cyberangriffe und extrem zuverlässig. Das Laden und Ausführen von Aktionen dauert weniger als eine Sekunde ab dem Tippen auf ein Smartphone. Jedes Automatisierungsszenario wird innerhalb des gleichen schnellen Zeitrahmens ausgeführt.
Das Betriebssystem kann automatisch über das Internet aktualisiert werden. Die Hub-Zentrale überträgt auch Updates an andere angeschlossene Geräte. Mit jedem Update wird die Gesamtleistung des Systems verbessert und es werden neue Funktionen hinzugefügt. Dadurch entwickeln sich Ajax Geräte weiter und bleiben über Jahre hinweg relevant.
Komplettset von Business-Tools
Ajax PRO: Tool for Engineers
Anschluss und Konfiguration von Geräten per Fernzugriff und vor Ort
Ajax PRO Desktop
Verwalten Sie Ajax Systeme, überwachen Sie Alarme und bestätigen Sie sie mit der visuellen Verifizierungsfunktion
Die Baumtopologie wird mit zusätzlichem Leitungszubehör aufgebaut: Superior LineSplit Fibra und Superior LineSupply (75 W) Fibra.
Der Wert gilt für kabelgebundene Kommunikation bei Verwendung eines U/UTP-Kabels cat.5 4×2×0,51 mm (24 AWG). Für die Funkverbindung gilt der Wert im offenen Raum.
