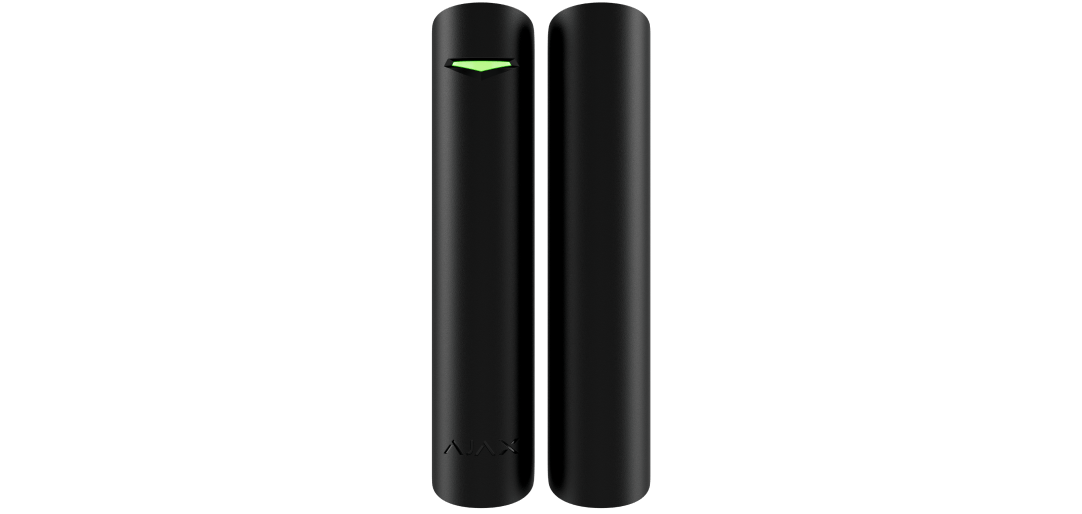

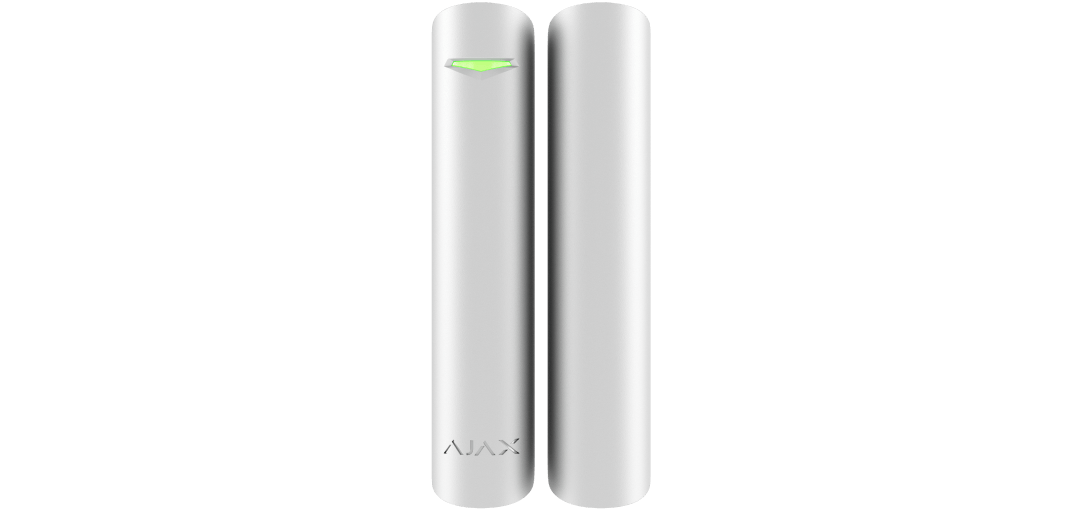

Superior DoorProtect Plus Jeweller
Antes: DoorProtect S Plus Jeweller
Detector inalámbrico y combinado de apertura, impacto e inclinación con dos relés reed y acelerómetro. Versión Ajax Superior
Compatibilidad de los dispositivos
ComprobarComunicación
Protocolo de transmisión de datos Superior Jeweller
Protocolo inalámbrico patentado para la transmisión de comandos, alarmas y eventos.
Características clave:
- Comunicación bidireccional.
- Protección antisabotaje avanzada.
- Cifrado por bloques mejorado con clave dinámica.
- Notificaciones instantáneas.
- Control y configuración remotos en apps Ajax.
Superior Jeweller está disponible para dispositivos con la versión de firmware 6.66.1.7 o posterior.
Bandas de frecuencia
865.0–868.0 MHz
868.0–868.6 MHz
868.7–869.2 MHz
869.4–869.65 MHz
Para dispositivos con la versión de firmware 6.66.1.7 o posterior. Los dispositivos con versiones de firmware anteriores solo funcionan en la banda de frecuencia de 868.0–868.6 MHz.
Potencia radiada aparente (PRA) máxima
hasta 20 mW
Control automático de potencia para reducir el consumo de energía y las interferencias de radio.
Modulación de la señal de radio
GFSK
Alcance de comunicación por radio
hasta 1.200 m
Entre el dispositivo y un hub (o un repetidor), sin obstáculos. El alcance máximo depende del modelo de hub.
Comunicación cifrada
Todos los datos almacenados y transmitidos están protegidos por un cifrado avanzado, que garantiza tanto la confidencialidad como la integridad.
Salto de frecuencia
Para evitar las interferencias de radio y la inhibición.
Detección
Sensores
1 acelerómetro
2 relés reed

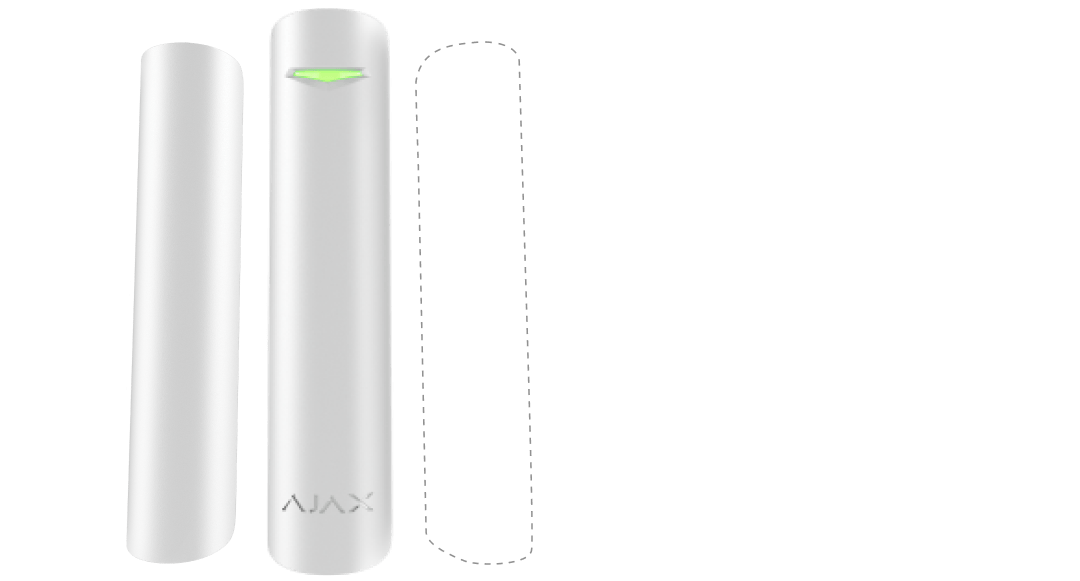

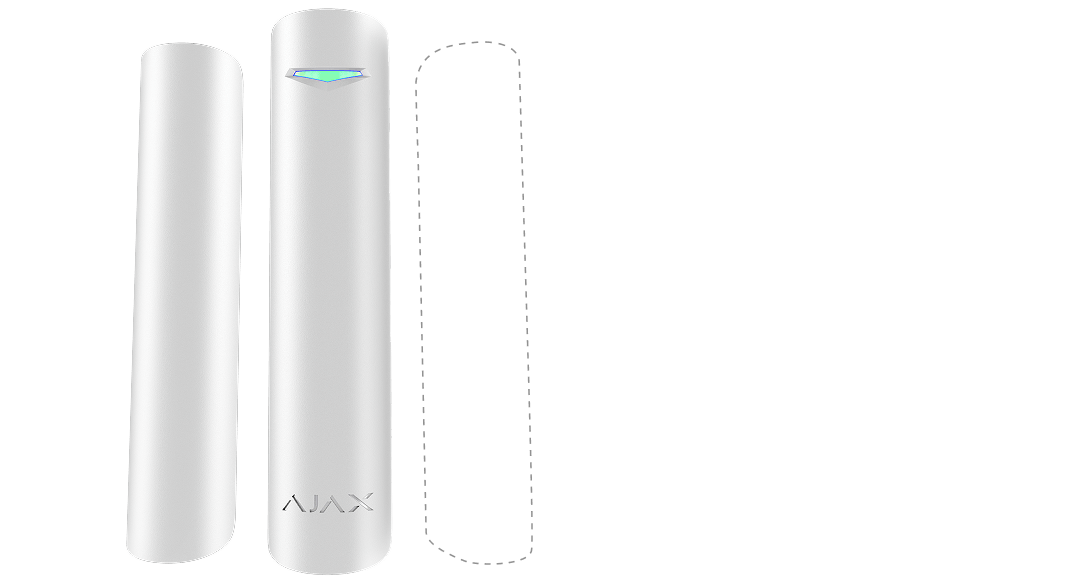

El imán se puede instalar en el lado izquierdo o derecho del detector.

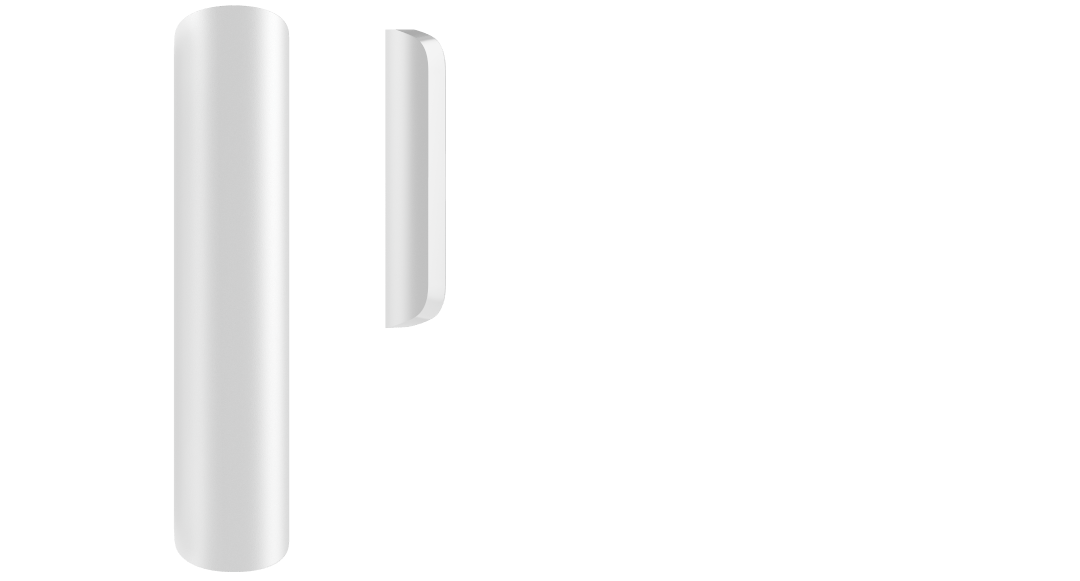

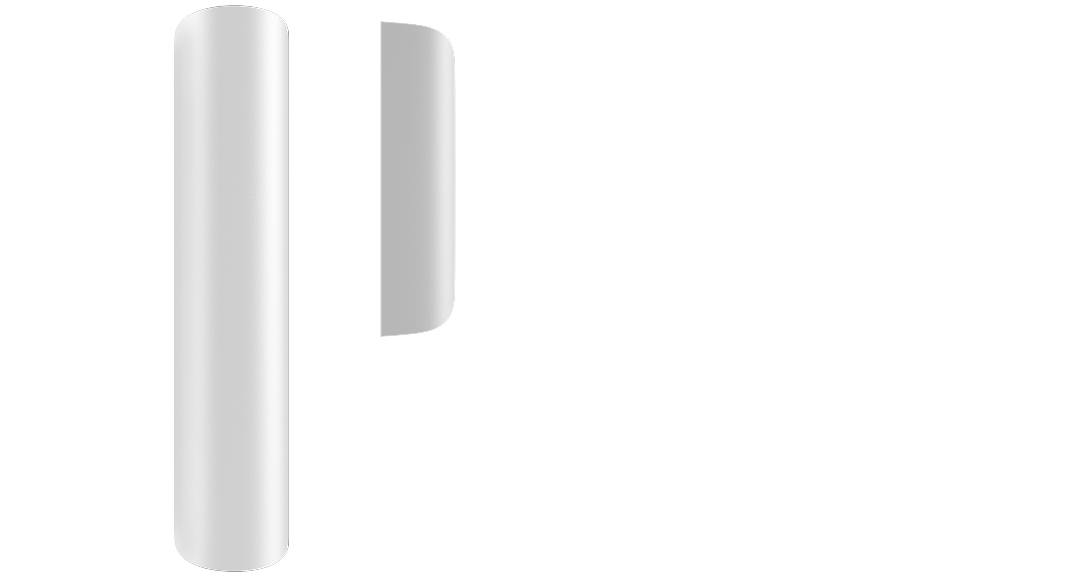

Imanes
uno pequeño y uno grande incluidos en el kit
El imán pequeño funciona a una distancia de hasta 1 cm del detector, y el imán grande, de hasta 2 cm.
Protección contra los rebotes del relé reed
El detector ignora las vibraciones que duran hasta 0.15 seg.

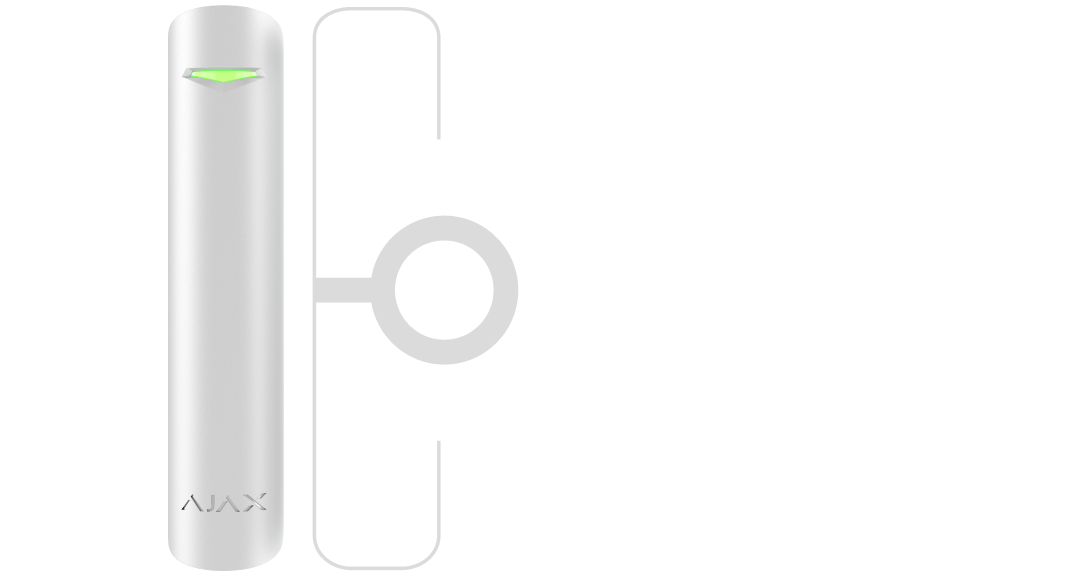

Entrada para conectar un detector adicional
Detector cableado con el tipo de contacto normalmente cerrado (NC).
Sensibilidad del sensor de impacto
3 niveles
El alcance de detección depende del tipo de material:
- Ventana de cristal con marco: 1.2 m (nivel de sensibilidad alto), 1 m (nivel de sensibilidad bajo).
- Placa de madera: 1.2 m (nivel de sensibilidad alto), 1 m (nivel de sensibilidad bajo).
- Placa de hormigón: 0.75 m (nivel de sensibilidad alto), 0.5 m (nivel de sensibilidad bajo).
Cuanto más lisa y limpia sea la superficie de detección, mayor será el alcance de detección.
Opción de ignorar un único impacto
Se establece por un PRO o un usuario con permisos de administrador en la app Ajax.

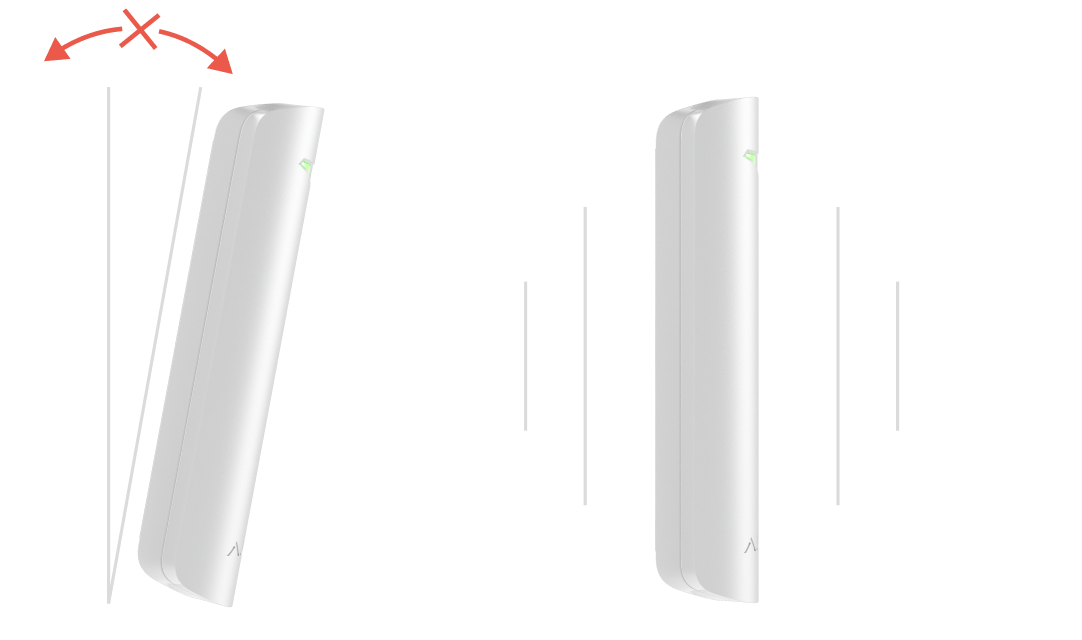

Umbral de activación del sensor de inclinación
de 5° a 25°
Se establece por un PRO o un usuario con permisos de administrador en la app Ajax.
Función de Campanilla
La sirena emite un sonido especial para notificar que los detectores de apertura se han activado, cuando el sistema está desarmado.
Relés reed

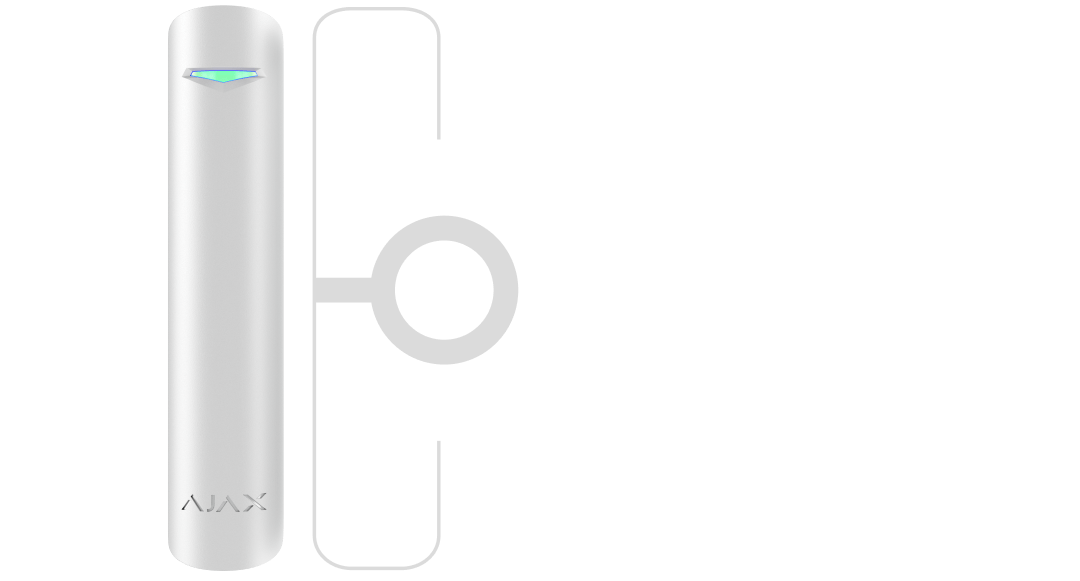

Conexión adicional del detector
Sensibilidad del sensor de impacto
Recomendaciones
No instale el detector utilizando ambos imanes al mismo tiempo. El detector solo reconoce un imán en un lado del detector: izquierdo o derecho.
El dispositivo está diseñado para su instalación solo en interiores.
Protección antisabotaje
Alarma antisabotaje
Notificaciones sobre los intentos de arrancar el detector de la superficie o de retirarlo del panel de montaje.

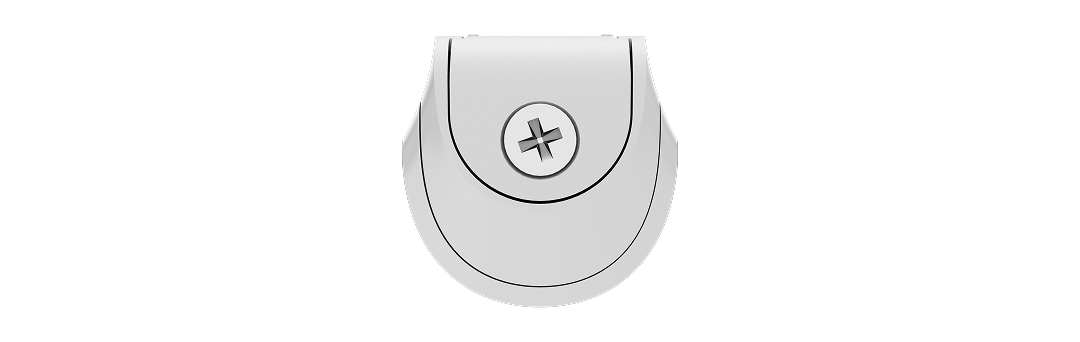

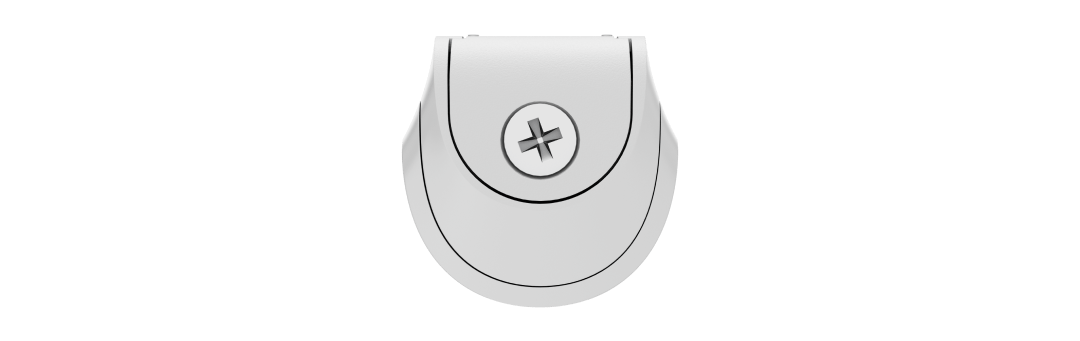

Tornillo de fijación
para fijar el detector en el SmartBracket
Protección contra la falsificación
autenticación de dispositivos
Detección de pérdida de comunicación
después de 36 seg
El tiempo de detección depende de la configuración de Jeweller o Jeweller/Fibra.
Fuente de alimentación
Batería
1 × CR123A
Preinstalada.
Tipo
Tipo C
Duración calculada de la batería
hasta 5 años
Tensión de funcionamiento del detector
2.1−3.3 V⎓
Tensión nominal de funcionamiento del detector
3 V⎓
Consumo de corriente del detector en reposo a tensión nominal
0.013 mA
Consumo de corriente máximo del detector a tensión nominal
10,5 mA
Capacidad máxima
1.600 mAh
Tensión de batería baja
2.5 V⎓
Tensión de recuperación de la batería baja
2.7 V⎓
Tensión de la batería al final de su vida útil
2.1 V⎓
El dispositivo se apaga.
Capacidad de la batería al final de su vida útil
300 mAh
Fabricante
Panasonic
Carcasa

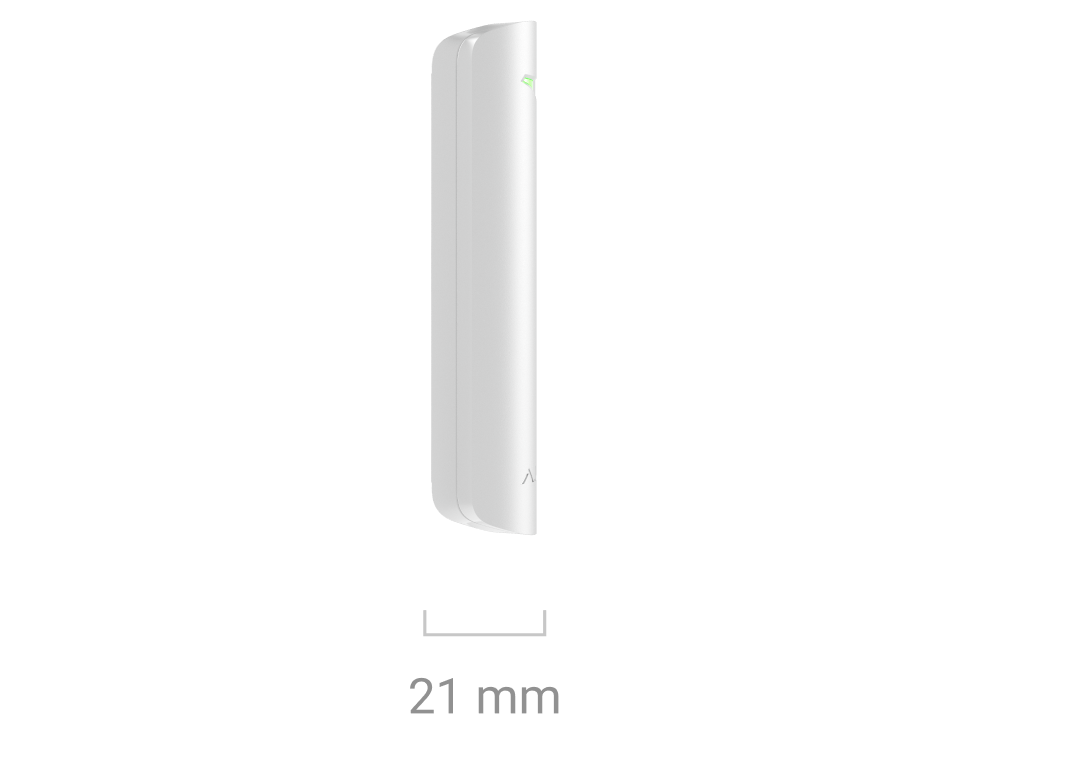

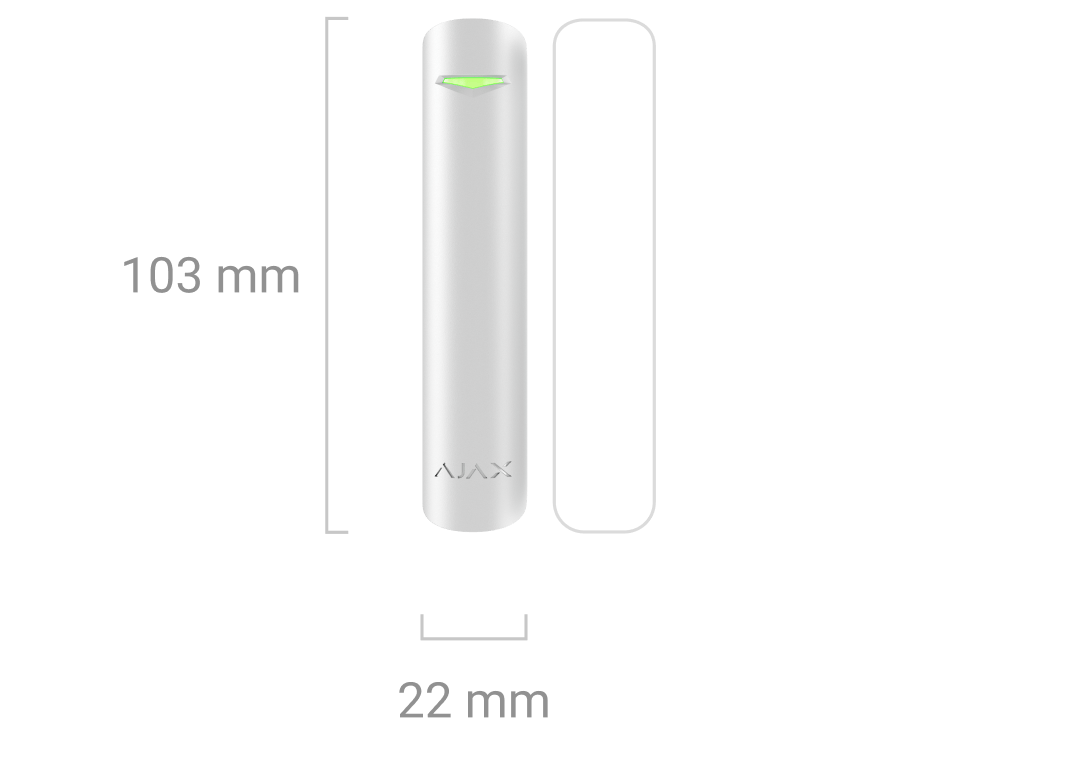

Dimensiones del detector
103 × 22 × 21 mm
Dimensiones del imán grande
103 × 22 × 21 mm

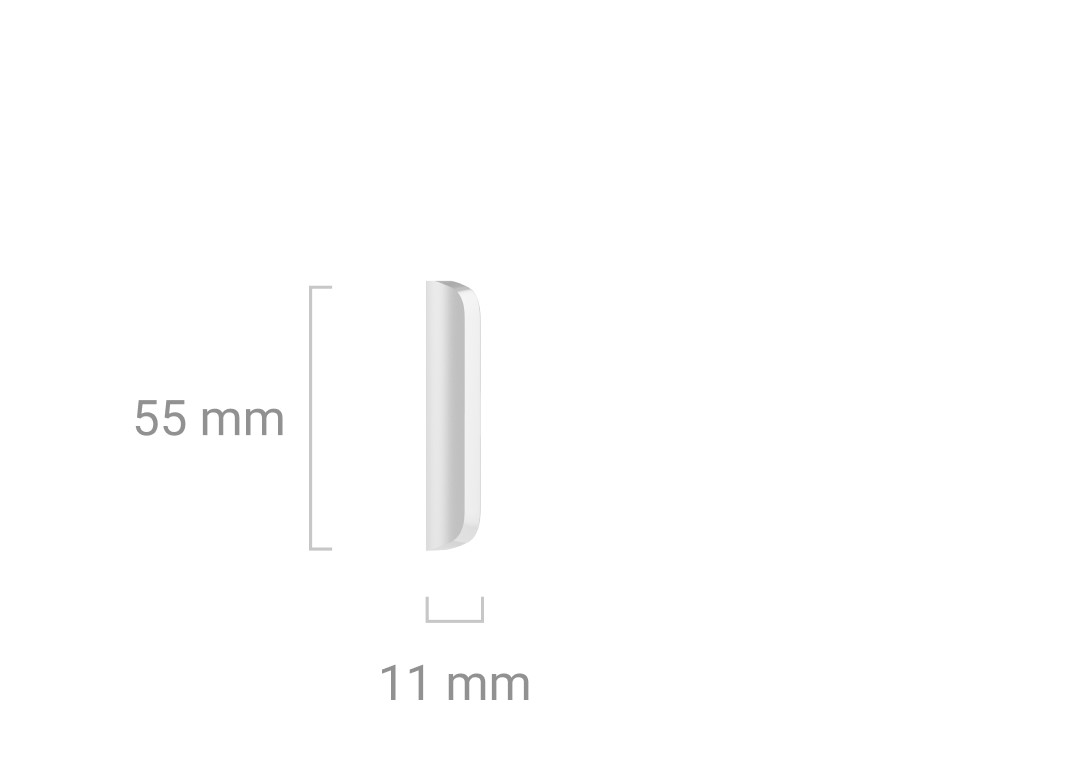

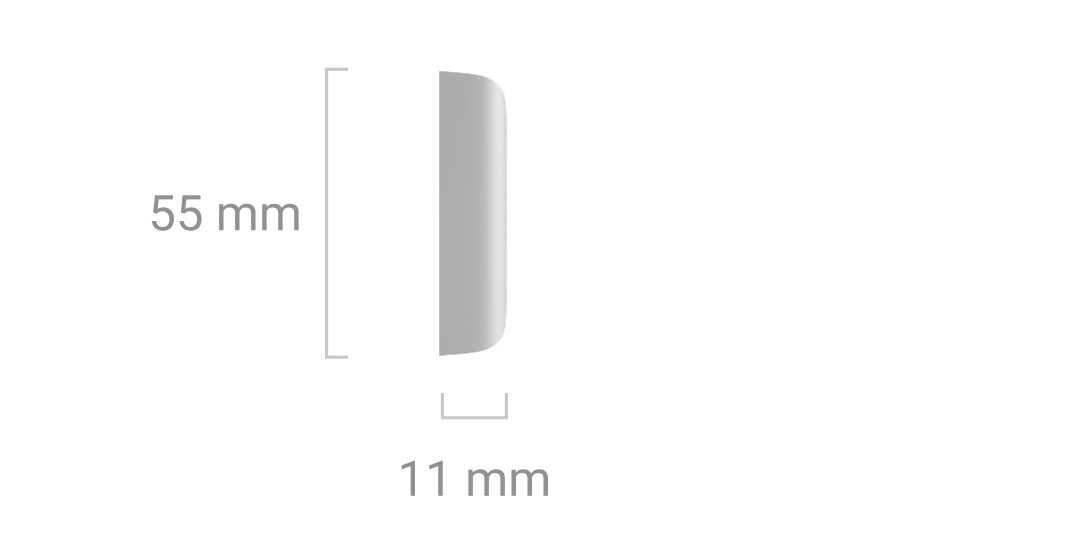

Dimensiones del imán pequeño
55 × 11 × 6 mm
Peso del dispositivo blanco
37 g
Peso del dispositivo negro
34 g
Rango de temperatura de funcionamiento
de −10 °C a +40 °C
Humedad de operación
hasta 75%
Clasificación de protección
IP50, IK04

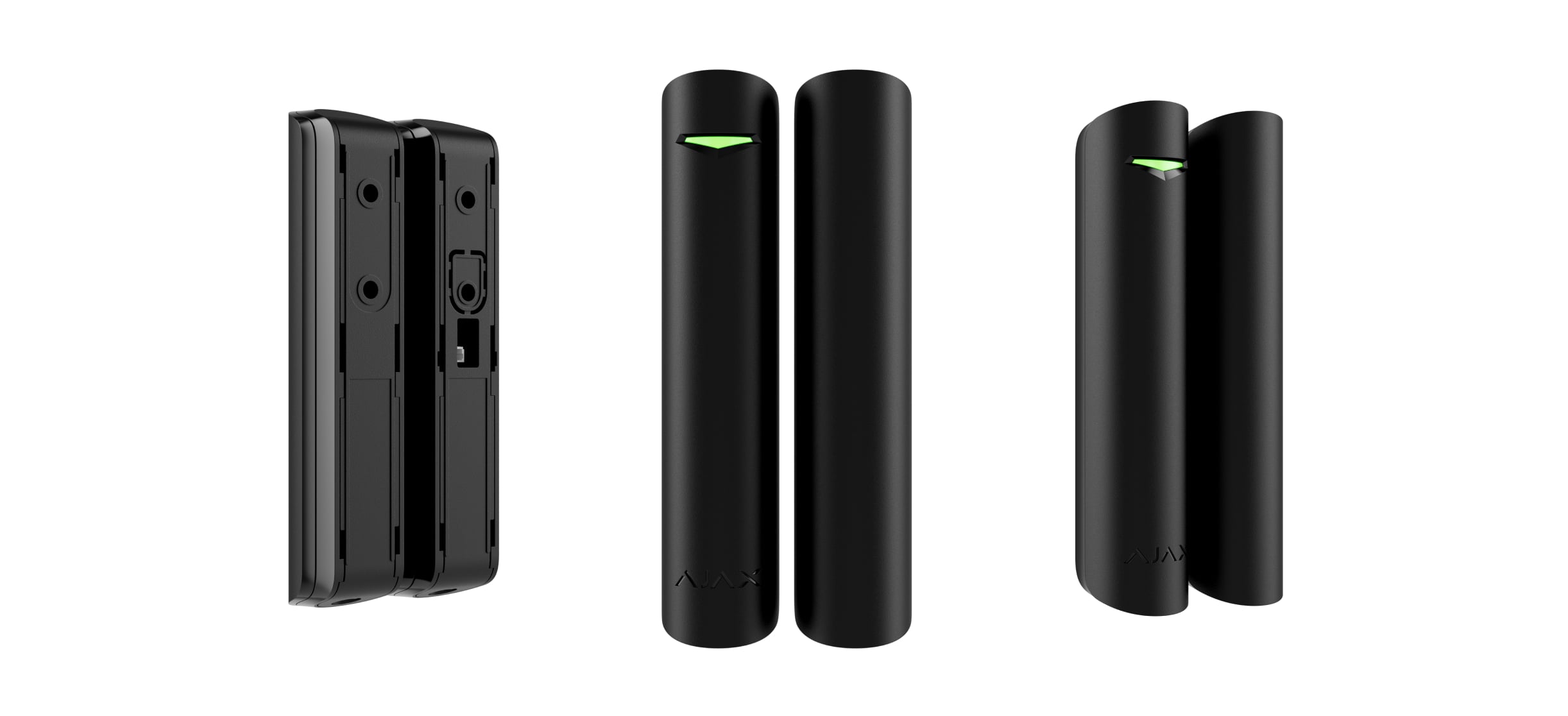

Colores

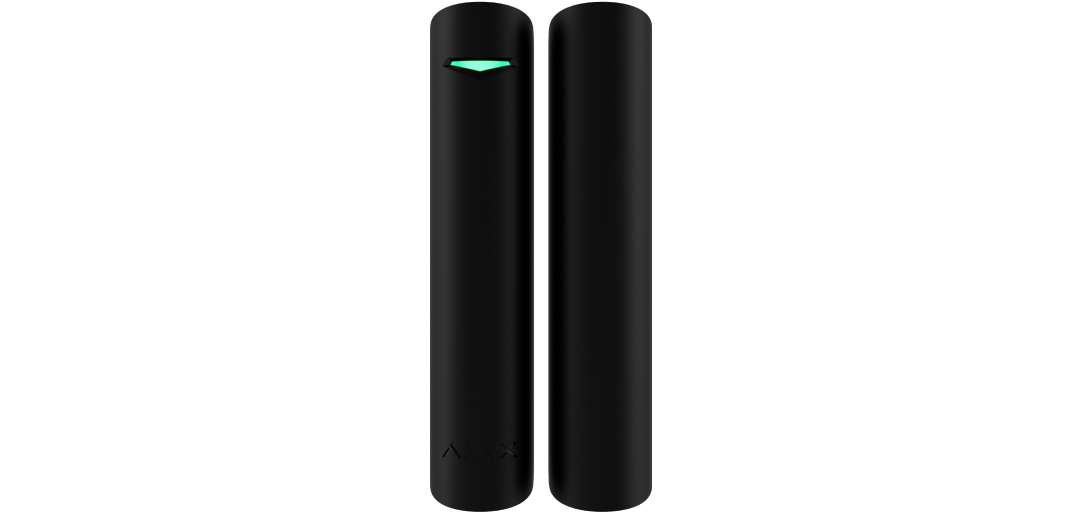

Negro

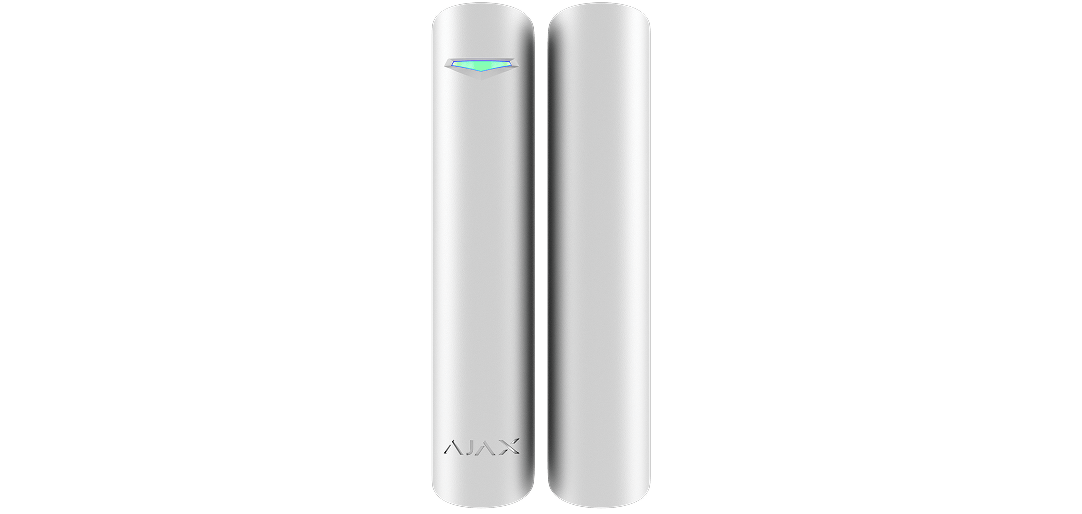

Blanco
Kit completo
Superior DoorProtect Plus Jeweller
Panel de montaje SmartBracket con tornillo de fijación
Batería CR123A (preinstalada)
Imán grande
Imán pequeño
Bloque de terminales montado en el exterior
Kit de instalación
Guía rápida
Certificaciones y cumplimiento de normas
Superior DoorProtect Plus Jeweller
Superior DoorProtect Plus Jeweller
Cumplimiento de las normas de alarmas de seguridad
Certificado emitido por TREZOR TEST s.r.o.
EN 50131-1:2006 / A1:2009 / А2:2017 / A3:2020
EN 50131-2-6:2008
EN 50131-2-8:2016
EN 50131-5-3:2017
EN 50131-6:2017 / A1:2021**
PD 6662:2017*
Grado de seguridad (SG)
Certificado emitido por TREZOR TEST s.r.o.
2
Directiva sobre equipos radioeléctricos (RED)
Certificado emitido por MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Directiva de restricción de sustancias peligrosas (RoHS)
Informe de prueba emitido por Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Directiva de compatibilidad electromagnética (EMC)
Certificado emitido por MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
Directiva de Baja Tensión (LVD)
Certificado emitido por TREZOR TEST s.r.o.
EN 62479:2010
EN 62368-1:2020+A11:2020
Clase ambiental según EN 50131
Certificado emitido por TREZOR TEST s.r.o.
||
INCERT
Certificado emitido por Kiwa Nederland B.V.
T 031:2017+A1:2018+A2:2022
SSF
Certificado emitido por Svensk Certifiering Norden AB
SSF 1014v5: Larmklass R
PSTI UK
Schedule 1
Certification NF&A2P – 2 Boucliers suivant le référentiel NF324-H58
Organismes certificateurs :
Certificat №: 2324050007
- NF324-H58
- NF EN 50131-2-6
- RTC 50131-2-6
- NF EN 50131-5-3
- RT 48-228
- NF EN 50130-4
- NF EN 50130-5
