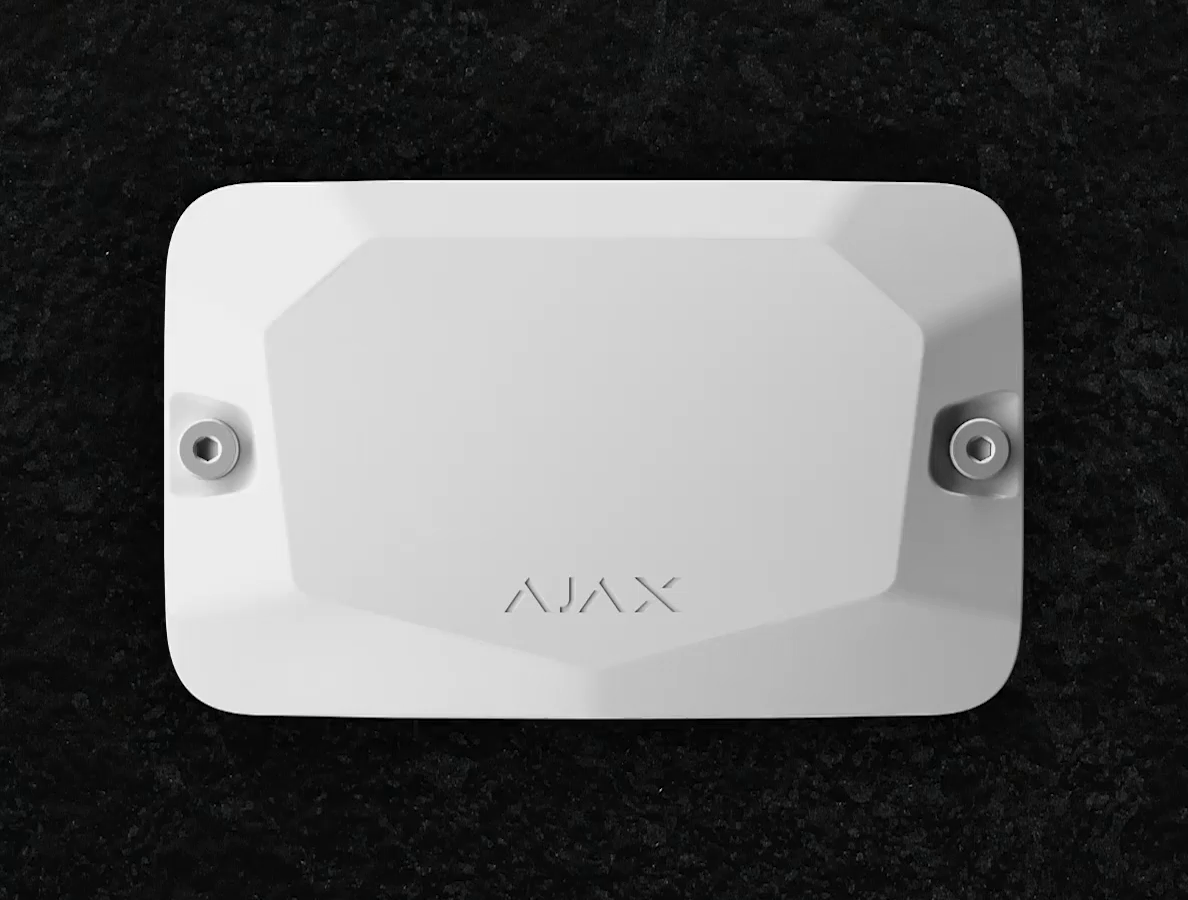

Case est un boîtier conçu pour installer un seul ou plusieurs dispositifs Ajax compatibles. Le kit complet comprend la carte du bouton anti-sabotage pour protéger les dispositifs contre le sabotage. Le boîtier Case est équipé de fixations pour attacher les câbles et de canaux pour une organisation pratique du câblage. Le boîtier est destiné à être utilisé à l’intérieur.
Le boîtier Case est fabriqué en plusieurs versions. Chaque modèle dispose d’un nombre différent d’emplacements qui varie en fonction du nombre de dispositifs à y installer :
Case A (106) – un dispositif Ajax ;
Case B (175) – jusqu’à deux dispositifs Ajax ;
Case C (260) – un dispositif Ajax et une batterie de 7 Ah ;
Case D (430) – jusqu’à huit dispositifs et deux batteries de 18 Ah.
Éléments fonctionnels
Vis de fixation pour sécuriser le couvercle du boîtier. Peut être dévissé à l’aide d’une clé hexagonale fournie dans le kit (Ø 4 mm).
Niveau à bulle pour vérifier l’angle d’inclinaison du panneau de montage pendant l’installation.
Stoppeurs en plastique pour protéger un dispositif pendant le perçage.
La carte du bouton anti-sabotage avec un fil pour connecter un dispositif Ajax.
Loquets permettant de fixer un dispositif.
Partie perforée du boîtier. Ne la cassez pas. Nécessaire pour déclencher le bouton anti-sabotage en cas de tentative de détacher le boîtier de la surface.
Ouvertures pour fixer le boîtier à la surface.
Parties perforées pour faire passer les fils.
Supports pour fixer les câbles avec des attaches.
Des cavités facilitant le perçage.
Vis de fixation pour sécuriser le couvercle du boîtier. Peut être dévissé à l’aide d’une clé hexagonale fournie dans le kit (Ø 4 mm).
Niveau à bulle pour vérifier l’angle d’inclinaison du panneau de montage pendant l’installation.
La carte du bouton anti-sabotage avec un fil pour connecter un dispositif Ajax.
Loquets permettant de fixer un dispositif.
Emplacements pour fixer la carte du bouton anti-sabotage.
Des cavités facilitant le perçage.
Partie perforée pour faire passer les fils.
Ouvertures pour fixer le boîtier à la surface.
Parties perforées du boîtier. Ne les cassez pas. Nécessaires pour déclencher le bouton anti-sabotage en cas de tentative de détacher le boîtier de la surface.
Stoppeurs en plastique pour protéger un dispositif pendant le perçage.
Supports pour fixer les câbles avec des attaches.
Vis de fixation pour sécuriser le couvercle du boîtier. Peut être dévissé à l’aide d’une clé hexagonale fournie dans le kit (Ø 4 mm).
Parties perforées pour faire passer les fils.
Rails pour l’installation du Superior LineSupply Fibra.
Niveau à bulle pour vérifier l’angle d’inclinaison du support pendant l’installation.
La carte du bouton anti-sabotage avec un fil pour connecter un module.
Supports pour une batterie.
Des cavités facilitant le perçage.
Ouvertures pour fixer le boîtier à la surface.
Partie perforée du boîtier. Ne la cassez pas. Nécessaire pour déclencher le bouton anti-sabotage en cas de tentative de détacher le boîtier de la surface.
Stoppeurs en plastique pour protéger un dispositif pendant le perçage.
Supports pour fixer les câbles avec des attaches.

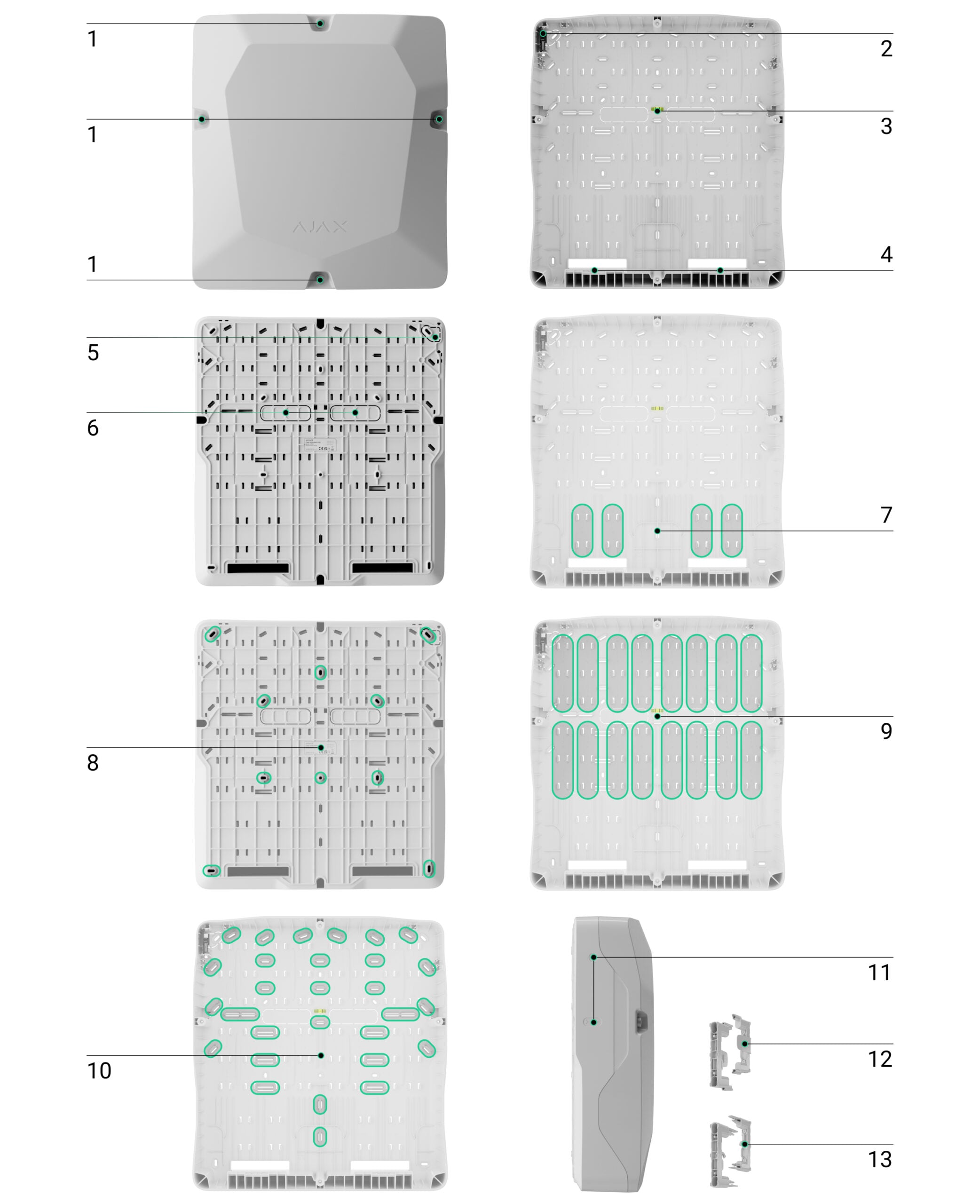

Vis de fixation pour sécuriser le couvercle du boîtier. Peut être dévissé à l’aide d’une clé hexagonale fournie dans le kit (Ø 4 mm).
La carte du bouton anti-sabotage avec un fil pour connecter un dispositif Ajax.
Niveau à bulle pour vérifier l’angle d’inclinaison du panneau de montage pendant l’installation.
Supports pour les batteries.
Partie perforée du boîtier. Ne la cassez pas. Nécessaire pour déclencher le bouton anti-sabotage en cas de tentative de détacher le boîtier de la surface.
Parties perforées pour faire passer les fils.
Rails pour l’installation de la carte LED du kit complet Superior Hub Hybrid (4G) (without casing).
Rails pour l’installation du Superior LineSupply Fibra.
Ouvertures pour fixer le boîtier à la surface.
Rails pour l’installation du Superior LineSupply Fibra et des supports.
Supports pour fixer les câbles avec des attaches.
Des cavités facilitant le perçage.
Module Holder (type B).
Module Holder (type A).
Dispositifs compatibles
Le nombre de dispositifs pouvant être installés dans le boîtier Case dépend de la taille du boîtier et de sa configuration.
Dispositifs/Boîtiers | Case A (106) | Case B (175) | Case C (260) | Case D (430) |
+ | + | – | + | |
+ | + | – | + | |
+ | + | – | + | |
– | – | + | + | |
– | – | + | + | |
– | – | – | + | |
– | – | 1 | 2 | |
Batterie de 9 Ah | – | – | – | 2 |
Batterie de 18 Ah | – | – | – | 2 |
Boîtier | Dispositifs |
Case A (106) | Un des dispositifs : |
Boîtier | Dispositifs |
Case B (175) | Deux des dispositifs : |
Boîtier | Dispositifs |
Case C (260) | Un seul dispositif :
|
Boîtier | Dispositifs |
Case D (430) | Huit emplacements pour les supports sont disponibles. En utilisant les supports, vous pouvez installer les dispositifs suivants : Pour Superior LineSupply Fibra, aucun support n’est nécessaire. Fixez l’appareil à l’intérieur du Case en utilisant les rails. Voici quelques combinaisons possibles :
|
Caractéristiques clés

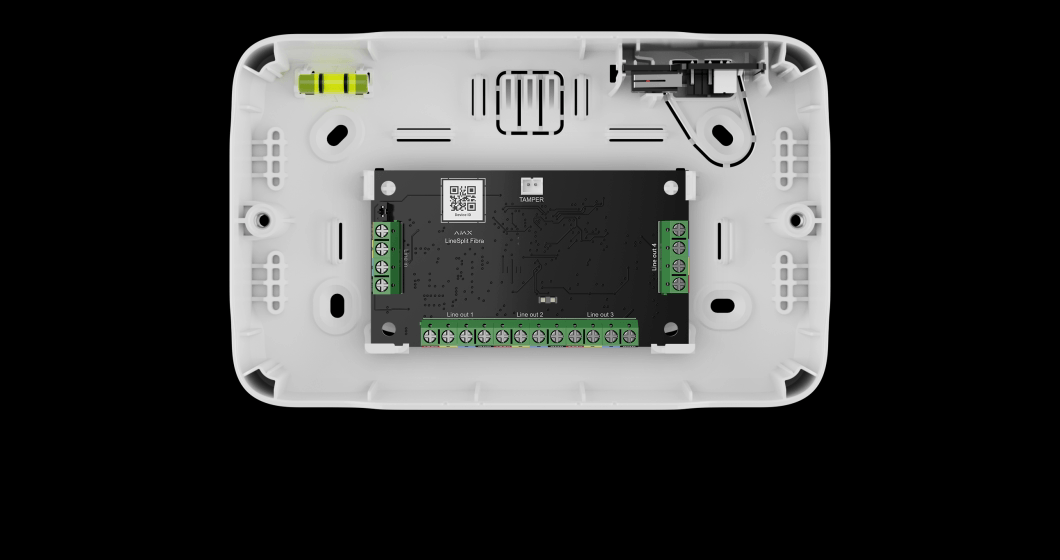

Le boîtier Case est équipé d’attaches permettant de fixer des dispositifs sans outils. Faites glisser le loquet pour retirer le dispositif.
Le dispositif est fixé dans deux positions. Vous pouvez le tourner de 180°.
Le boîtier est équipé d’un bouton anti-sabotage. Il se connecte au dispositif Ajax à l’aide d’un câble fourni dans le kit complet. Le bouton anti-sabotage détecte les tentatives d’ouverture du couvercle ou de détachement du boîtier de la surface. En cas de tentative de sabotage, les utilisateurs et le centre de télésurveillance recevront une notification concernant le déclenchement du bouton anti-sabotage du dispositif.
Le boîtier Case est équipé de fixations et de canaux pour faciliter l’acheminement des câbles. Le boîtier comporte des perforations permettant de faire passer les câbles par l’arrière. Des cavités permettent de placer la perceuse de manière pratique (au cas où vous auriez besoin de percer des trous et de faire passer les câbles le long du côté, du bas ou du haut). Pendant le forage, l’outil repose sur des stoppeurs en plastique, ce qui garantit la protection des dispositifs installés.
Le couvercle du boîtier Case A (106) ou Case B (175) peut être tourné de 180° pendant l’installation.
Le niveau à bulle permet de vérifier l’angle d’inclinaison du support de montage lors de l’installation. Des orifices plus larges, pour garantir que le boîtier est installé correctement, même en cas d’erreurs lors de l’installation.
Case C (260) et Case D (430) sont dotés de supports de batteries au fond du boîtier pour éviter toute déconnexion accidentelle. La bande de maintien pour fixer la batterie est livrée avec le Case D (430).
Le boîtier Case D (430) comporte 16 emplacements pour les supports en plastique destinés à l’installation des modules Fibra.
Module Holder (type A) pour Superior LineSplit Fibra, Superior LineProtect Fibra, Superior MultiRelay Fibra ;
Module Holder (type B) : pour Superior Hub Hybrid (4G) (without casing) et Superior MultiTransmitter Fibra (without casing).
Le kit complet comprend quatre supports Module Holder (type A). Des supports supplémentaires et Module Holder (type B) sont vendus séparément.
Superior LineSupply Fibra ne nécessite pas de supports pour l’installation.
Sélection du lieu d’installation
Il est conseillé de choisir un lieu d’installation où le Case est à l’abri des regards indiscrets, par exemple dans un garde-manger. Cela permettra de réduire le risque de sabotage du système. Veuillez noter que le dispositif est destiné à être installé à l’intérieur uniquement.
Le lieu d’installation du Case doit être conforme aux recommandations pour le montage des dispositifs installés dedans.
Tenez compte des recommandations sur l’installation des dispositifs lorsque vous préparez un système Ajax pour un site. Le système de sécurité doit être conçu et installé par des spécialistes. Une liste des partenaires officiels autorisés d’Ajax est disponible ici.
Ne pas installer le boîtier Case
Le boîtier peut être endommagé si vous l’installez :
À l’extérieur.
À l’intérieur de locaux où les valeurs de température et d’humidité ne correspondent pas aux paramètres de fonctionnement.
Installation des dispositifs dans le boîtier Case
Quel Case choisir
Utilisez le Configurateur de Case pour optimiser l’emplacement de vos dispositifs Fibra dans le boîtier.
Gestion des câbles
Lors de la préparation de la pose des câbles, vérifiez les réglementations en matière d’électricité et de sécurité incendie en vigueur dans votre région. Suivez scrupuleusement ces normes et réglementations. Des conseils pour la pose des câbles sont disponibles dans cet article.
Cheminement des câbles
Nous vous recommandons de lire attentivement la section Sélection du lieu d’installation avant l’installation. Essayez d’éviter toute modification de la conception du système. Le non-respect des règles d’installation de base et des recommandations de ce manuel peut entraîner un mauvais fonctionnement et une perte de connexion avec les dispositifs installés dans le boîtier Case.
Préparation des câbles pour la connexion
Retirez la couche isolante du câble et dénudez le câble avec une pince à dénuder. Les extrémités des fils insérés dans les bornes de l’appareil doivent être étamées ou serties avec un manchon. Cela garantit une connexion fiable et protège le conducteur de l’oxydation.
Préparation des câbles pour la connexion
Installation
Avant l’installation, assurez-vous que vous avez choisi l’emplacement optimal pour le boîtier et qu’il est conforme aux exigences de ce manuel.
Pour installer Case :

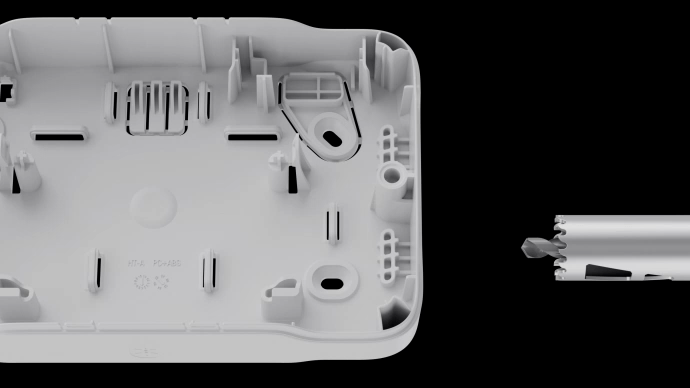

Préparez les ouvertures pour les câbles à l’avance : percez les trous sur le fond ou le côté du boîtier ou cassez la partie perforée à l’arrière du Case. Nous recommandons l’utilisation d’une scie-cloche pour plastique Ø16 mm ou Ø20 mm.
Insérez le tuyau, le tuyau ondulé ou le conduit dans les trous du boîtier.
Acheminez les câbles et faites-les passer à travers les ouvertures préparées à l’avance. Sécurisez le boîtier sur la surface verticale ou horizontale du lieu d’installation choisi à l’aide des vis fournies et en utilisant tous les points de fixation. L’un d’entre eux se trouve dans la partie perforée au-dessus du bouton anti-sabotage : il est nécessaire pour déclencher le bouton anti-sabotage si quelqu’un tente de détacher le boîtier de la surface.
Fixez le dispositif dans le boîtier. Connectez les câbles aux terminaux correspondants. Fixez les câbles avec des serre-câbles à l’aide des attaches.
Branchez le bouton anti-sabotage au connecteur approprié du dispositif.
Installez le couvercle sur le boîtier et fixez-le avec les vis jointes.
Vérifiez l’état du couvercle dans l’application Ajax. Si l’application affiche l’état Couvercle avant ouvert, vérifiez l’étanchéité du boîtier Case.
Pour installer Case :
Préparez les ouvertures pour les câbles à l’avance : percez les trous sur le fond ou le côté du boîtier ou cassez la partie perforée à l’arrière du Case. Nous recommandons l’utilisation d’une scie-cloche pour plastique Ø16 mm ou Ø20 mm.
Insérez le tuyau, le tuyau ondulé ou le conduit dans les trous du boîtier.
Acheminez les câbles et faites-les passer à travers les ouvertures préparées à l’avance. Sécurisez le boîtier sur la surface verticale ou horizontale du lieu d’installation choisi à l’aide des vis fournies et en utilisant tous les points de fixation. L’un d’entre eux se trouve dans la partie perforée au-dessus du bouton anti-sabotage : il est nécessaire pour déclencher le bouton anti-sabotage si quelqu’un tente de détacher le boîtier de la surface.
Fixez le dispositif dans le boîtier. Connectez les câbles aux terminaux correspondants. Fixez les câbles avec des serre-câbles à l’aide des attaches.
Connectez la carte du bouton anti-sabotage au connecteur approprié de l’un des dispositifs.
Installez le couvercle sur le boîtier et fixez-le avec les vis jointes au kit.
Vérifiez l’état du couvercle dans l’application Ajax. Si l’application affiche l’état Couvercle avant ouvert, vérifiez l’étanchéité du boîtier.
Pour installer Case :
Préparez les trous de câbles à l’avance. Percez les trous dans le sommet ou sur le côté du boîtier ou cassez la partie perforée à l’arrière du Case. Nous recommandons l’utilisation d’une scie-cloche pour plastique Ø20 mm ou Ø32 mm. Insérez le tuyau, le tuyau ondulé ou le conduit dans les trous du boîtier.
Acheminez les câbles et faites-les passer à travers les ouvertures préparées à l’avance. Sécurisez le boîtier Case sur la surface verticale du lieu d’installation choisi à l’aide des vis fournies et en utilisant tous les points de fixation. Veuillez noter : l’un d’entre eux se trouve dans la partie perforée près de bouton anti-sabotage. Il est nécessaire pour déclencher le bouton anti-sabotage si quelqu’un tente de détacher le boîtier de la surface.
Avant de procéder à l’installation, veuillez lire la documentation relative à la batterie. Certaines batteries ne doivent être montées que verticalement (avec les bornes tournées vers le haut). Les installer dans une autre position peut entraîner une dégradation rapide de la batterie.
Fixez la batterie et Superior LineSupply Fibra à l’intérieur du boîtier. Connectez les câbles aux terminaux correspondants. Fixez les câbles avec des serre-câbles à l’aide des attaches.
Comment installer Superior LineSupply Fibra
Connectez la carte du bouton anti-sabotage au connecteur approprié du Superior LineSupply Fibra.
Installez le couvercle sur le boîtier et fixez-le avec les vis jointes au kit.
Vérifiez l’état du couvercle dans l’application Ajax. Si l’application affiche l’état Couvercle avant ouvert, vérifiez l’étanchéité du boîtier.
Pour installer Case :

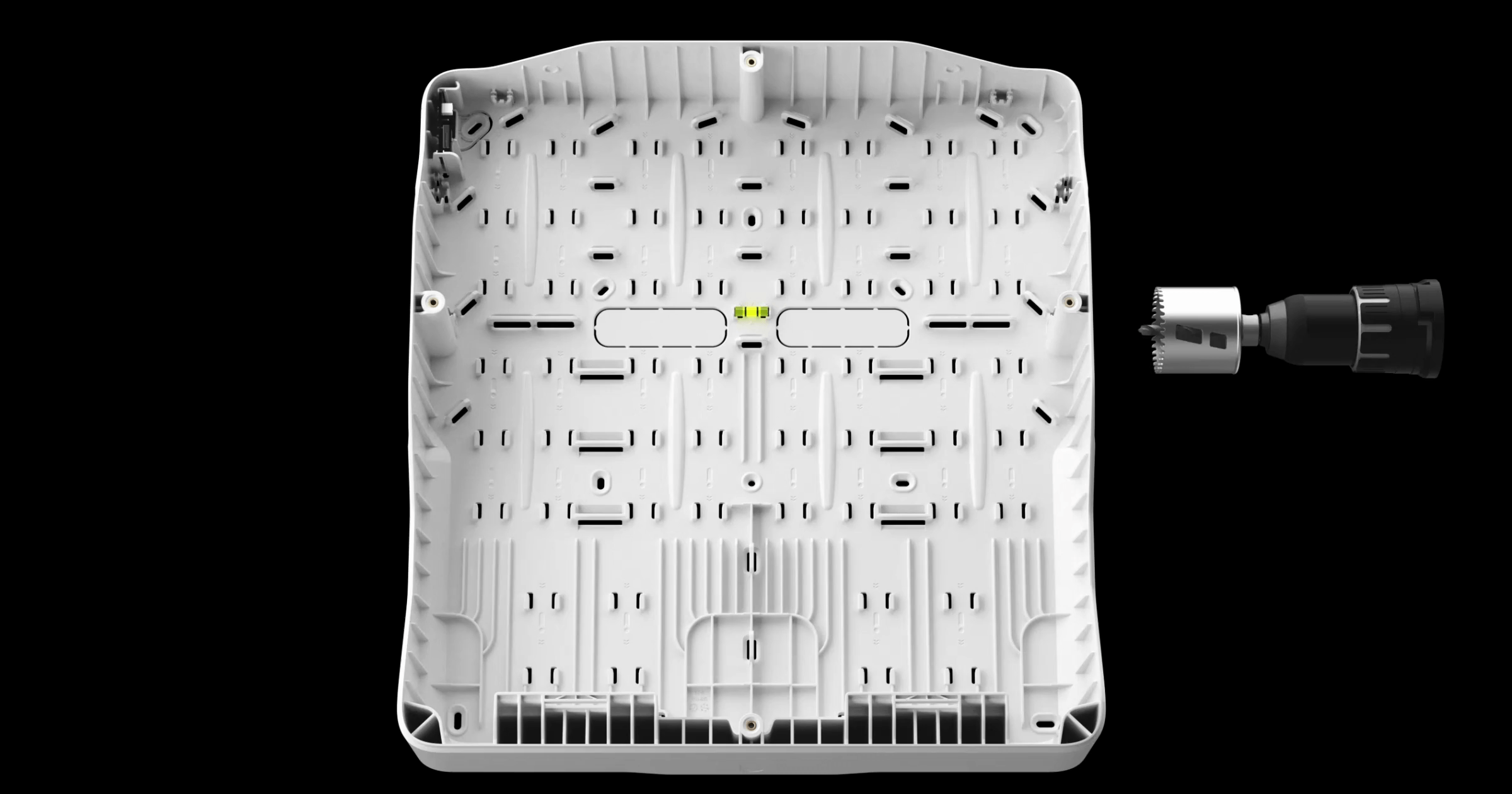

Préparez les trous de passage des câbles à l’avance. Percez les trous dans le fond ou sur le côté du boîtier ou cassez la partie perforée à l’arrière du Case. Nous recommandons l’utilisation d’une scie-cloche pour plastique Ø32 mm, Ø40 mm ou Ø63 mm. Insérez le tuyau, le tuyau ondulé ou le conduit dans les trous du boîtier.
Le fait de percer un trou dans les zones désignées n’affecte pas la rigidité du boîtier si l’on utilise la scie-cloche recommandée.
Pour installer le Superior Hub Hybrid (4G) (without casing), préparez d’abord un trou pour le guide lumineux. Percez une ouverture de Ø10 mm dans le bas ou sur le côté du boîtier, près des emplacements où la carte LED sera installée.
Installez le guide optique et la carte LED du kit complet Superior Hub Hybrid (4G) (without casing).
Rails pour installer la carte LED
Acheminez les câbles et faites-les passer à travers les ouvertures préparées à l’avance. Sécurisez le boîtier Case sur la surface verticale du lieu d’installation choisi à l’aide des vis fournies et en utilisant tous les points de fixation. Veuillez noter : l’un d’entre eux se trouve dans la partie perforée au-dessus du bouton anti-sabotage. Il est nécessaire pour déclencher le bouton anti-sabotage si quelqu’un tente de détacher le boîtier de la surface.
Avant de procéder à l’installation, veuillez lire la documentation relative à la batterie. Certaines batteries ne doivent être montées que verticalement (avec les bornes tournées vers le haut). Les installer dans une autre position peut entraîner une dégradation rapide de la batterie.
Supports sécurisés pour l’installation d’un module ou d’un Superior Hub Hybrid (4G) (without casing) ou Superior MultiTransmitter Fibra (without casing). Si vous installez le Superior LineSupply Fibra, fixez-le à l’aide des rails sans supports.
Installez les batteries et les dispositifs compatibles à l’intérieur du boîtier. Fixez les batteries à l’aide de la bande de maintien. Connectez les câbles aux terminaux correspondants. Fixez les câbles avec des serre-câbles à l’aide des attaches.
Comment installer le Superior Hub Hybrid (4G) (without casing)
Comment installer le Superior MultiTransmitter Fibra (without casing)
Connectez la carte du bouton anti-sabotage au connecteur approprié de l’un des dispositifs.
Installez le couvercle sur le boîtier et fixez-le avec les vis jointes au kit.
Si l’application affiche l’état Couvercle avant ouvert, vérifiez l’étanchéité du Case.
Maintenance
L’appareil ne nécessite pas d’entretien.
Caractéristiques techniques
Caractéristiques techniques du Case A (106)
Caractéristiques techniques du Case B (175)
Caractéristiques techniques du Case C (260)
Caractéristiques techniques du Case D (430)
Garantie
La garantie des produits de la Limited Liability Company « Ajax Systems Manufacturing » est valable pendant 2 ans à compter de la date d’achat.
Si l’appareil ne fonctionne pas correctement, veuillez d’abord contacter le service d’assistance technique Ajax. Dans la plupart des cas, les problèmes techniques peuvent être résolus à distance.
