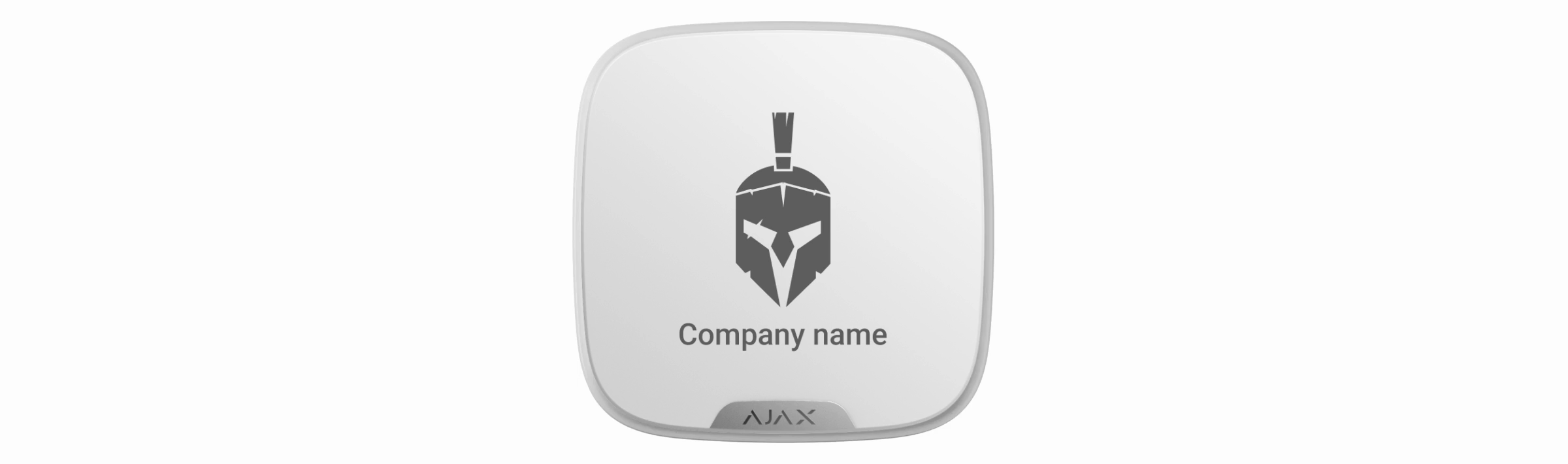

Manuel utilisateur StreetSiren DoubleDeck Jeweller

StreetSiren DoubleDeck Jeweller est une sirène extérieure sans fil avec support pour la plaque frontale de marque. Équipé d’un cadre LED et d’un indicateur d’alarme piézoélectrique produisant un volume sonore allant jusqu’à 113 dB, StreetSiren DoubleDeck Jeweller peut fonctionner jusqu’à 5 ans à partir de batteries préinstallées. Elle peut également être alimentée par une alimentation externe de 12 V.

StreetSiren DoubleDeck Jeweller communique avec la centrale via deux protocoles radio sécurisés. La sirène utilise Jeweller pour transmettre des alarmes ou des événements et Wings.pour transmettre des photos et mettre à jour le firmware. La portée de communication peut atteindre 1 500 mètres, à condition qu’il n’y ait aucun obstacle.

La sirène est configurée via des applications Ajax pour iOS, Android, macOS et Windows. Le système informe les utilisateurs de tous les événements par des notifications push, des SMS et des appels (s’ils sont activés).

Le système de sécurité Ajax peut être connecté à un centre de télésurveillance. Une liste des centres de télésurveillance est disponible sur le site web.

Éléments fonctionnels

1. Cadre LED.

2. Indicateur d’alarme piézoélectrique.

3. Verrous pour le montage de la Brandplate.

   La Brandplate est vendue séparément

4. Emplacement pour la fixation par une vis de la Brandplate.

5. Plaque de montage SmartBracket.

6. Bornes pour le raccordement du bloc de l’alimentation tiers.

7. Code QR. Le numéro ID/de série du dispositif est inscrit sous le code QR.

8. Bouton marche/arrêt.

9. Emplacement pour la fixation par une vis du panneau SmartBracket.

Principe de fonctionnement

StreetSiren DoubleDeck Jeweller effectue deux tâches :

1. Informe sur l’alarme. Le dispositif réagit au déclenchement de l’alarme de l’anti-sabotage et du système de sécurité en moins d’une seconde. Il comprend une sirène et un rétro-éclairage LED, qui effraient les intrus et attirent l’attention des voisins.

2. Sert d’indicateur de l’état de la sécurité. La sirène utilise une indication LED pour signaler que le site est armé, ainsi qu’un son et des LED pour signaler la temporisation à l’armement/désarmement. Ces fonctions seront utiles pour contrôler le système de sécurité à l’aide du SpaceControl ou du KeyPad (la sirène vous rappelle de désarmer lorsque vous entrez sur le site).

Qu’est-ce qu’une temporisation à l’armement/désarmement

Lorsqu’elle est correctement installée, il est difficile de démonter et de déconnecter une sirène activée : son boîtier est robuste, le buzzer est protégé, et l’alimentation provient des batteries fournies, de sorte que la sirène continuera à fonctionner même en cas de panne de courant sur le site. De plus, si le système est armé, le bouton d’alimentation est bloqué, ce qui empêche la sirène d’être éteinte.

La sirène est équipée d’un bouton anti-sabotage et d’un accéléromètre. Le bouton anti-sabotage est déclenché lorsque le boîtier du dispositif est ouvert/brisé et l’accéléromètre est déclenché lorsque quelqu’un tente de déplacer ou de démonter le dispositif.

Qu’est-ce qu’un bouton anti-sabotage

Protocoles de transfert de données Jeweller et Wings

Jeweller et Wings sont des protocoles bidirectionnels sans fil qui assurent une communication rapide et fiable entre les centrales et les dispositifs. La sirène utilise Jeweller pour transmettre des alarmes et des événements et Wings pour transmettre des photos et mettre à jour le firmware.

En savoir plus

Mise à jour du firmware

Si une nouvelle version du firmware pour StreetSiren DoubleDeck Jeweller est disponible, l’icône apparaît dans les applications Ajax dans l’onglet Jeweller . Un administrateur ou un PRO ayant accès aux paramètres du système peut lancer la mise à jour dans les états ou les patramètres du dispositif. Suivez les instructions à l’écran pour mettre à jour le firmware avec succès.

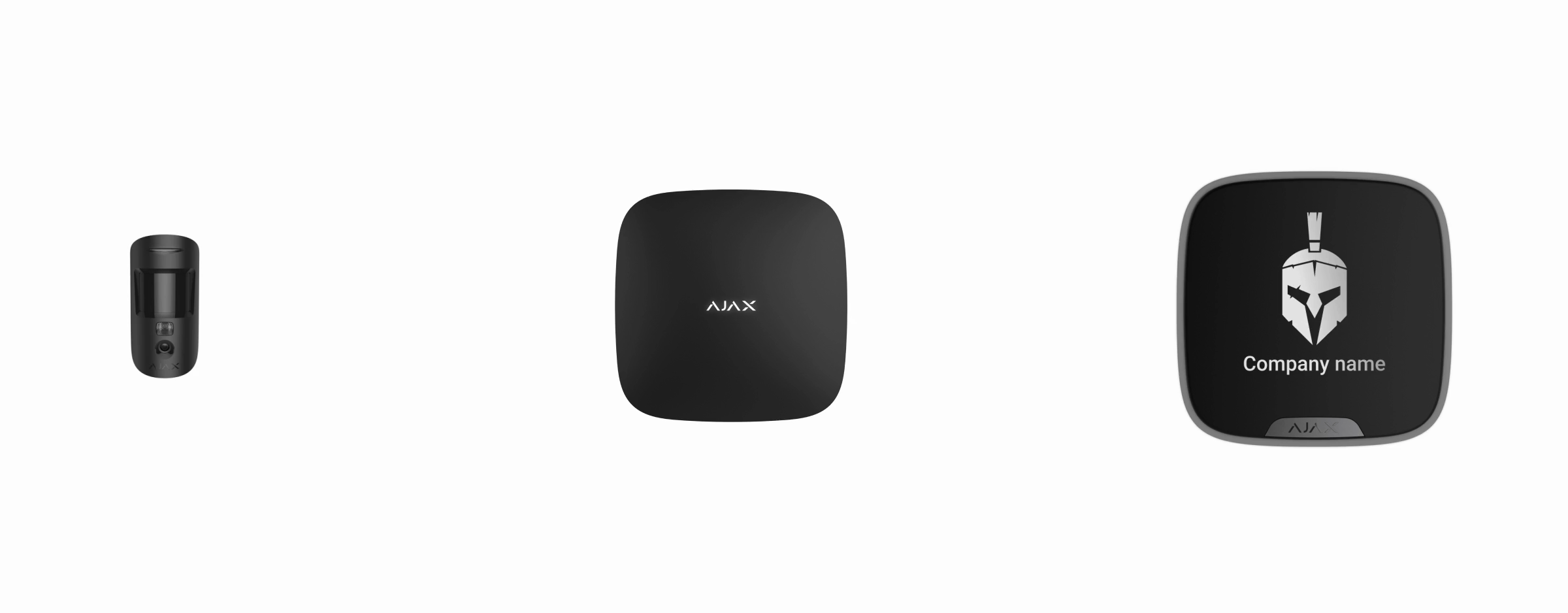

Connexion d’une sirène à la centrale

Avant de commencer la connexion

1. Installez l’application Ajax. Créez un compte. Ajoutez une centrale à l’application et créez au moins une pièce.

2. Assurez-vous que la centrale est allumée et qu’elle dispose d’un accès à Internet. L’état de la connexion Internet est disponible dans l’application Ajax et est également indiqué par la couleur du logo de la centrale (lumières blanche ou verte).

3. Assurez-vous que la centrale est désarmée et que les mises à jour ne sont pas en cours. Cela peut être vérifié dans l’application Ajax.

Pour connecter StreetSiren DoubleDeck Jeweller

1. Allez dans l’onglet Dispositifs de l’application Ajax et cliquez sur Ajouter un dispositif.

2. Attribuez un nom à le dispositif, scannez ou saisissez manuellement le code QR (situé sur le boîtier et l’emballage), et sélectionnez la pièce de localisation.



3. Cliquez sur Ajouter — le compte à rebours commencera.

4. Allumez StreetSiren DoubleDeck Jeweller en appuyant sur le bouton d’alimentation pendant 3 secondes. N’oubliez pas que la demande de connexion à la centrale n’est envoyée que lorsque la sirène est activée.



Pour que la détection et le jumelage aient lieu, StreetSiren DoubleDeck Jeweller doit se trouver dans la portée de communication radio de la centrale, c’est-à-dire sur le même site protégé.

StreetSiren DoubleDeck Jeweller s’éteint automatiquement 6 secondes après sa mise en marche si elle n’a pas réussi à se connecter à la centrale. Il n’est pas nécessaire de désactiver le dispositif pour réessayer la connexion. Si StreetSiren DoubleDeck Jeweller a déjà été affecté à une autre centrale, désactivez la sirène et suivez la procédure d’ajout standard.

La sirène connectée apparaîtra dans la liste des dispositifs de la centrale dans l’application. La mise à jour de l’état des dispositifs dans la liste dépend du temps de ping défini dans les paramètres du Jeweller. La valeur par défaut est de 36 secondes.

Icônes

Les icônes affichent certains des états de StreetSiren DoubleDeck Jeweller. Vous pouvez les consulter dans l’application Ajax, dans le menu Dispositifs .

États

Les États de la sirène peuvent être trouvés dans l’application Ajax :

1. Allez à l’onglet Dispositifs .

2. Sélectionnez StreetSiren DoubleDeck Jeweller dans la liste.

Réglages

Pour configurer StreetSiren DoubleDeck Jeweller:

1. Allez dans l’onglet Dispositifs de l’application Ajax.

2. Sélectionnez StreetSiren DoubleDeck Jeweller dans la liste.

3. Allez à Paramètres en cliquant sur le .

Paramètres de notification de la sirène

Configuration du traitement des alarmes des détecteurs

Grâce à l’application Ajax, vous pouvez configurer les alarmes de quels détecteurs peuvent activer la sirène. Cela peut aider à éviter les situations où le système de sécurité signale l’alarme du détecteur de fuites LeaksProtect ou de tout autre dispositif d’alarme. Le paramètre est réglé dans les paramètres du détecteur ou du dispositif :

1. Ouvrez l’application Ajax

2. Allez au menu Dispositifs .

3. Sélectionnez le détecteur ou le dispositif.

4. Allez dans ses Paramètres et définissez les paramètres d’activation nécessaires pour la sirène.

Réglage de l’alarme anti-sabotage

La sirène peut répondre à l’alarme d’anti-sabotage des dispositifs et des détecteurs. l’option est désactivée par défaut. Notez que le dispositif anti-sabotage réagit à l’ouverture et à la fermeture du boîtier, même si le système n’est pas armé !

Qu’est-ce qu’un bouton anti-sabotage

Pour que la sirène réponde à un déclenchement inopiné, dans l’application Ajax :

1. Allez au menu Dispositifs .

2. Sélectionnez la centrale et allez à ses Paramètres .

3. Sélectionnez le menu Service.

4. Allez à Paramètres des sirènes.

5. Activez l’alerte par sirène si la centrale ou le boîtier du détecteur est ouvert.

Réglage de la réponse à la pression du bouton de panique dans l’application Ajax

La sirène peut répondre à une pression sur le bouton de panique dans les applications Ajax. Notez que le bouton d’alarme peut être actionné même si le système n’est pas armé !

Pour que la sirène réponde à l’appui sur le bouton de panique :

1. Allez à l’onglet Dispositifs .

2. Sélectionnez la centrale et allez à ses Paramètres .

3. Sélectionnez le menu Service.

4. Allez à Paramètres des sirènes.

5. Activez l’alerte par sirène si un bouton de panique est appuyé dans l’application.

Réglage de l’indication d’après-alarme de la sirène

La sirène peut informer sur les déclenchements dans le système armé au moyen d’un indicateur LED.

L’option fonctionne comme suit :

1. Le système enregistre l’alarme.

2. La sirène émet une alarme (la durée et le volume dépendent des réglages).

3. Le coin inférieur droit du cadre de la LED de la sirène clignote deux fois (environ une fois toutes les 3 secondes) jusqu’à ce que le système soit désarmé.

Grâce à cette fonction, les utilisateurs du système et les patrouilles des centres de télésurveillance de passage peuvent voir que le système a été déclenché.

Pour activer l’indicateur de post-alarme de la sirène, dans l’application Ajax PRO :

1. Allez à réglages des sirènes :

• Centrale → Paramètres → Service → Paramètres des sirènes

2. Précisez les événements dont les sirènes informeront en double clignotement avant que le système de sécurité Ajax ne soit désarmé :

• Alarme d’intrusion/Bouton d’urgence confirmé

• Alarme d’intrusion/Bouton d’urgence unique

• Ouverture du couvercle

3. Sélectionnez les sirènes nécessaires. Retournez à Paramètres des sirènes. Les paramètres définis seront sauvegardés.

4. Cliquez sur Retour. Toutes les valeurs seront appliquées.

Définition d’alertes spécifiques en cas d’Annulation de l’alarme et d’Interruption d’alarme

Vous pouvez sélectionner les dispositifs qui doivent émettre un bip si l’alarme est annulée et ceux qui doivent émettre un bip si l’alarme est interrompue dans les paramètres de la centrale dans les applications PRO. Les fonctions Annonce d’annulation d’alarme et Annonce d’interruption d’alarme sont requises pour les systèmes qui doivent être conformes à la norme ANSI/SIA CP-01-2019.

Pour sélectionner les dispositifs à annoncer en cas d’annulation et d’interruption d’alarme dans l’application Ajax PRO :

1. Sélectionnez la centrale souhaitée et accédez à :

   • Paramètres → Service → Processus d’armement/désarmement

2. Assurez-vous que ANSI/SIA CP-01-2019 est sélectionné pour le paramètre Conformité aux normes.

3. Sélectionnez les dispositifs pour les options Alerte spécifique en cas d’annulation de l’alarme et Alerte spécifique en cas d’interruption de l’alarme.

4. Cliquez sur Retour pour enregistrer les paramètres.

Comment paramétrer les Carillons d’entrée

Le Carillon d’entrée est un signal sonore qui indique le déclenchement des détecteurs d’ouverture lorsque le système est désarmé. Cette fonction est utilisée, par exemple, dans les magasins, pour avertir les employés que quelqu’un est entré dans le bâtiment.

La configuration des Carillons se fait en deux étapes : la configuration des détecteurs d’ouverture et la configuration des sirènes.

En savoir plus sur les Carillons d’entrée

Paramètres des sirènes

1. Allez dans le menu Dispositifs .

2. Sélectionnez la sirène.

3. Accédez à ses paramètres en cliquant sur l’icône d’engrenage dans le coin supérieur droit.

4. Allez dans le menu Signaux sonores.

5. Faites défiler vers le bas et activez l’option Carillon à l’ouverture dans la catégorie Bip lorsque désarmé.

6. Définissez le volume des notifications. 3 options disponibles :

   • Faible (85 dB à une distance de 1 m).

   • Fort (100 dB à une distance de 1 m).

   • Très fort (113 dB à une distance de 1 m).

     Le volume Bip spécifié s’applique également au volume des notifications de la sirène lors de l’armement/désarmement et pour les temporisations à l’armement/désarmement.

7. Cliquez sur Retour pour sauvegarder les paramètres.

8. Répétez les étapes 2 – 7 pour les autres sirènes sur lesquelles vous voulez activer les notifications.

Paramètres des détecteurs

1. Allez dans le menu Dispositifs .

2. Sélectionnez le détecteur.

3. Accédez à ses paramètres en cliquant sur l’icône d’engrenage dans le coin supérieur droit.

4. Allez dans le menu Paramètres du Carillon d’entrée.

5. Sélectionnez les événements qui seront notifiés par la sirène :

   • Si l’ouverture est détectée.

   • Si un contact extérieur est ouvert (disponible si l’option Contact Externe est activée).

6. Sélectionnez le son de la notification : 1 à 4 bips courts. Une fois sélectionné, l’application Ajax jouera le son.

7. Cliquez sur Retour pour sauvegarder les paramètres.

8. Répétez les étapes 2 – 7 pour les autres sirènes sur lesquelles vous voulez activer les notifications.

Indication

Test de fonctionnalité

Le système de sécurité Ajax permet d’effectuer des tests pour vérifier la fonctionnalité des dispositifs connectés.

Les tests ne commencent pas tout de suite mais au plus tard sur une seule période de ping entre le détecteur et la centrale (36 secondes avec les réglages standards de la centrale). Vous pouvez modifier la période de ping des dispositifs dans le menu Jeweller des paramètres de la centrale.

Les tests sont disponibles dans le menu des paramètres du dispositif :

• Application Ajax → Dispositifs → StreetSiren DoubleDeck Jeweller → Paramètres

Test d’intensité du signal Jeweller

Test d’intensité du signal Jeweller

Test d’intensité du signal Wings

Test d’atténuation du signal

Choix d’un emplacement

L’emplacement de la StreetSiren DoubleDeck Jeweller détermine sa distance par rapport à la centrale et la présence d’obstacles entre eux qui entravent le passage du signal radio : murs, constructions entre étages, ou objets de grande taille situés dans la pièce.

Lorsque vous choisissez un emplacement, tenez compte de l’audibilité de la sirène, ainsi que de la visibilité de son indication LED, car cela détermine les performances du dispositif.

StreetSiren DoubleDeck Jeweller résiste à la chaleur, au froid et aux chutes de température. Le boîtier scellé est certifié et répond à la classe de protection IP54. La sirène extérieure est protégée de la pluie et de la neige et peut être installée sur la façade du bâtiment sans protection.

Si une intensité de signal faible ou instable est toujours signalée après le déplacement du dispositif, utilisez le prolongateur de portée du signal radio.

Installation

Connexion d’un bloc d’alimentation tiers

Lorsque vous connectez l’alimentation tierce et utilisez StreetSiren DoubleDeck Jeweller, suivez les règles générales de sécurité électrique pour l’utilisation les dispositif électriques, ainsi que les exigences des lois sur la sécurité électrique.

StreetSiren DoubleDeck Jeweller fonctionne avec des batteries préinstallées pour une durée allant jusqu’à 5 ans et est équipé de bornes pour la connexion d’une alimentation tierce de 12V⎓. La connexion d’une alimentation externe est recommandée afin d’éviter une décharge rapide des batteries en cas d’installation dans des endroits caractérisés par des températures basses ou lorsque des activations fréquentes de la sirène sont signalées.

Pour connecter un bloc d’alimentation tiers :

1. Percez un trou pour un câble à n’importe quel endroit de la zone allouée dans le support SmartBracket.



2. Faites passer le câble du bloc d’alimentation tiers hors tension à travers la plaque de montage.

3. Raccordez le câble aux borniers en respectant la polarité.



4. Allumez le courant – la valeur du champ Alimentation Externe passe à l’état Connecté dans StreetSiren DoubleDeck Jeweller

5. Installez la sirène.

Après avoir branché l’alimentation externe, ne retirez pas les batteries de la sirène : elles servent de source d’alimentation de secours.

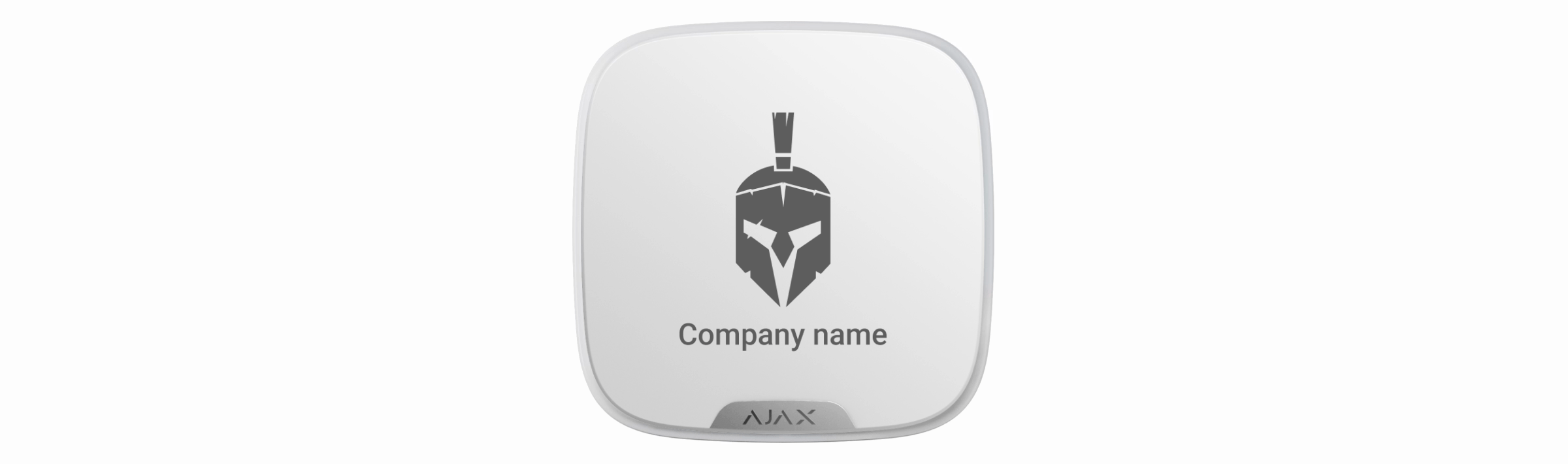

Montage de la plaque de marque

Afin de monter la plaque frontale :

1. Coupez l’alimentation externe de la sirène, si elle est connectée.

2. Dévissez la vis de fixation du bas de la sirène à l’aide d’un tournevis PH 2 si la sirène est montée sur la plaque de montage SmartBracket.



3. Si le SmartBracket est fixé à la surface, retirez la sirène en la tournant dans le sens inverse des aiguilles d’une montre et en la tirant vers vous. Si le SmartBracket n’est pas fixé à la surface, tournez le SmartBracket dans le sens inverse des aiguilles d’une montre et retirez-le de la sirène.



4. Retirez la sirène du panneau de montage du SmartBracket, en la tournant dans le sens inverse des aiguilles d’une montre si la sirène est montée sur la plaque de montage.



5. Coupez l’alimentation externe (le cas échéant) en dévissant les borniers et en débranchant les câbles d’alimentation.



6. Placez la face avant de la sirène sur une surface dure et dévissez les 4 vis du panneau arrière à l’aide d’un tournevis PH 2.



7. Retournez la sirène en tenant l’avant et l’arrière du boîtier. Retirez le panneau de protection en plastique.



   Lors de l’installation du panneau, n’enlevez pas le cadre en plastique et ne retirez pas la bande LED du siège !

8. Percez un trou dans la plaque de protection en plastique à l’endroit défini.



   Un scellant non durcissant peut se trouver sur le détecteur piézoélectrique et dans le trou du panneau de protection en plastique. Ne l’essuyez pas ! Si le scellant contamine vos mains, essuyez-le avec une serviette.

9. Montez la Brandplate sur le panneau de protection en plastique.



10. Fixez la Brandplate au panneau de protection en plastique à l’aide du boulon fourni.



11. Installez le panneau de protection en plastique en place (le logo Ajax sur le côté de connexion de la bande LED au tableau) avec peu d’effort. Le panneau en plastique correctement monté ne dépassera pas le cadre de la LED de plus de 1,0 à 1,5 mm.



12. Retournez la sirène en tenant l’avant et l’arrière du boîtier, et serrez 4 vis.



13. Allumez la sirène et vérifiez l’état des boutons anti-sabotage dans l’application.

Montage de la sirène

Avant de monter la sirène, assurez-vous de choisir l’emplacement optimal qui répond aux exigences de ce manuel.

La hauteur d’installation recommandée est de 2,5 mètres ou plus. Cela rendra l’accès à le dispositif difficile pour les intrus. Si vous essayez de détacher le dispositif de son support, le système déclenche une alarme. Le centre de télésurveillance et les utilisateurs recevront une notification de tentative de sabotage, et les intrus seront dissuadés par le son d’une sirène.

Afin d’installer une sirène :

1. Fixez la plaque de montage du SmartBracket à la surface à l’aide des vis fournies. Lorsque vous utilisez d’autres éléments de fixation, assurez-vous qu’ils n’endommagent pas ou ne déforment pas le panneau.



   N’utilisez pas de ruban adhésif double face pour le montage temporaire ou permanent de la sirène. La bande peut se détacher sous le poids de la sirène. De plus, la bande s’assèche avec le temps, ce qui peut provoquer la chute du dispositif et le déclenchement du système de sécurité.

2. Montez la sirène sur le SmartBracket et tournez-la dans le sens des aiguilles d’une montre.



3. Sécurisez la sirène avec une vis. Cela réduit le risque de vol.



N’installez pas de sirène :

• Près des objets métalliques et des miroirs. Ils peuvent protéger et atténuer le signal radio.

• Dans les endroits où le signal audio peut être brouillé.

• À moins d’un mètre de la centrale.

• Près des détecteurs de bris de glace.

Maintenance

Vérifier régulièrement la fonctionnalité de StreetSiren DoubleDeck Jeweller. Nettoyez le boîtier de la poussière, des toiles d’araignée et d’autres contaminants à mesure qu’ils se produisent. Utilisez un chiffon doux et sec qui convient à l’entretien de l’équipement. N’utilisez pas de substances contenant de l’alcool, de l’acétone, de l’essence et d’autres solvants actifs pour nettoyer le dispositif.

Les batteries installées dans la sirène offrent jusqu’à 5 ans d’autonomie. Lorsque les batteries sont déchargées, le système de sécurité envoie une notification correspondante, et le cadre LED dans le coin inférieur droit s’allume et s’éteint lorsque le système s’arme et se désarme (si l’indication est désactivée), lors de l’alarme, du démontage ou de l’ouverture du boîtier de la sirène.

Quelle est la durée de fonctionnement des batteries StreetSiren DoubleDeck Jeweller et qu’est-ce que cela affecte

Comment remplacer les batteries dans StreetSiren DoubleDeck Jeweller

Ce qui affecte la batterie de StreetSiren et comment prolonger sa durée de vie

Caractéristiques techniques

Toutes les caractéristiques techniques de StreetSiren DoubleDeck Jeweller

Conformité aux normes

Garantie

La garantie des produits de la Limited Liability Company « Ajax Systems Manufacturing » est valable pendant 2 ans après l’achat et ne s’applique pas au batterie fournie.

Si le dispositif ne fonctionne pas correctement, nous vous recommandons de contacter d’abord le service d’assistance car dans la moitié des cas les problèmes techniques peuvent être résolus à distance !

Obligations de garantie

Contrat d’utilisateur

Contacter l’assistance technique :

• e-mail

• Telegram
