Comment installer une caméra Ajax pour une meilleure reconnaissance par l'IA

Les caméras Ajax intègrent la détection d'objets par IA pour un enregistrement efficace des événements, une réduction de l'espace de stockage et une navigation fluide dans les archives vidéo. Cela aide le système de surveillance à n'enregistrer que les événements importants, comme quelqu'un entrant dans une pièce ou une voiture traversant un parking.

Les caméras peuvent être configurées de manière sélective, et tout le traitement est effectué dans la caméra elle-même, ce qui minimise la charge sur le système. La détection efficace de personnes, voitures ou animaux de compagnie accélère considérablement le traitement des incidents dans les centres de télésurveillance.

Les caméras Ajax doivent être correctement installées et configurées pour un fonctionnement efficace et une reconnaissance par l'IA optimale. Consultez notre article pour apprendre à améliorer la détection par l'IA et prévenir les déclenchements intempestifs.

Exigences d'installation

Lors du choix du lieu d'installation, prenez en compte la direction de l'objectif, les angles de vue de la caméra, ainsi que la présence d'obstacles qui pourraient gêner la visibilité. Assurez-vous que les meubles, colonnes, plantes et éléments décoratifs ou en verre ne bloquent pas la vue de la caméra.

Le schéma ci-dessous montre les paramètres à prendre en compte lors de l'installation de la caméra.

1. Hauteur d'installation.
2. Inclinaison de la caméra.
3. Zone de détection.
4. Distance minimale de détection.
5. Distance maximale de détection.

Hauteur d'installation

Les caméras doivent être installées à une distance de 3 à 4,5 m de l’horizon. Ne pas installer la caméra sur des objets en mouvement (par exemple, des grues de chantier) ou sur des objets vibrants. Le champ de vision de la caméra doit rester fixe en permanence.

Installation correcte	La caméra est positionnée trop haut	La caméra est positionnée trop bas

Installez la caméra pour que la distance de détection minimale soit supérieure à la moitié de la hauteur à laquelle elle est fixée.

Inclinaison de la caméra

La caméra doit être suffisamment inclinée vers le bas pour que le centre de l'image soit en dessous de l'horizon. Le trajet prévu de l'intrus doit être perpendiculaire à l'axe de l'objectif de la caméra.

Installation correcte	Installation incorrecte

Les caméras ne doivent pas être inclinées à plus de 45° par rapport au plan horizontal. L'inclinaison optimale est d'environ 30°. La caméra risque de mal identifier certains objets si elle est installée dans un endroit trop étroit ou inclinée à un angle de 90 degrés.

Installation correcte (30°)	Installation correcte (45°)	Installation incorrecte (90°)

Exigences relatives aux objets

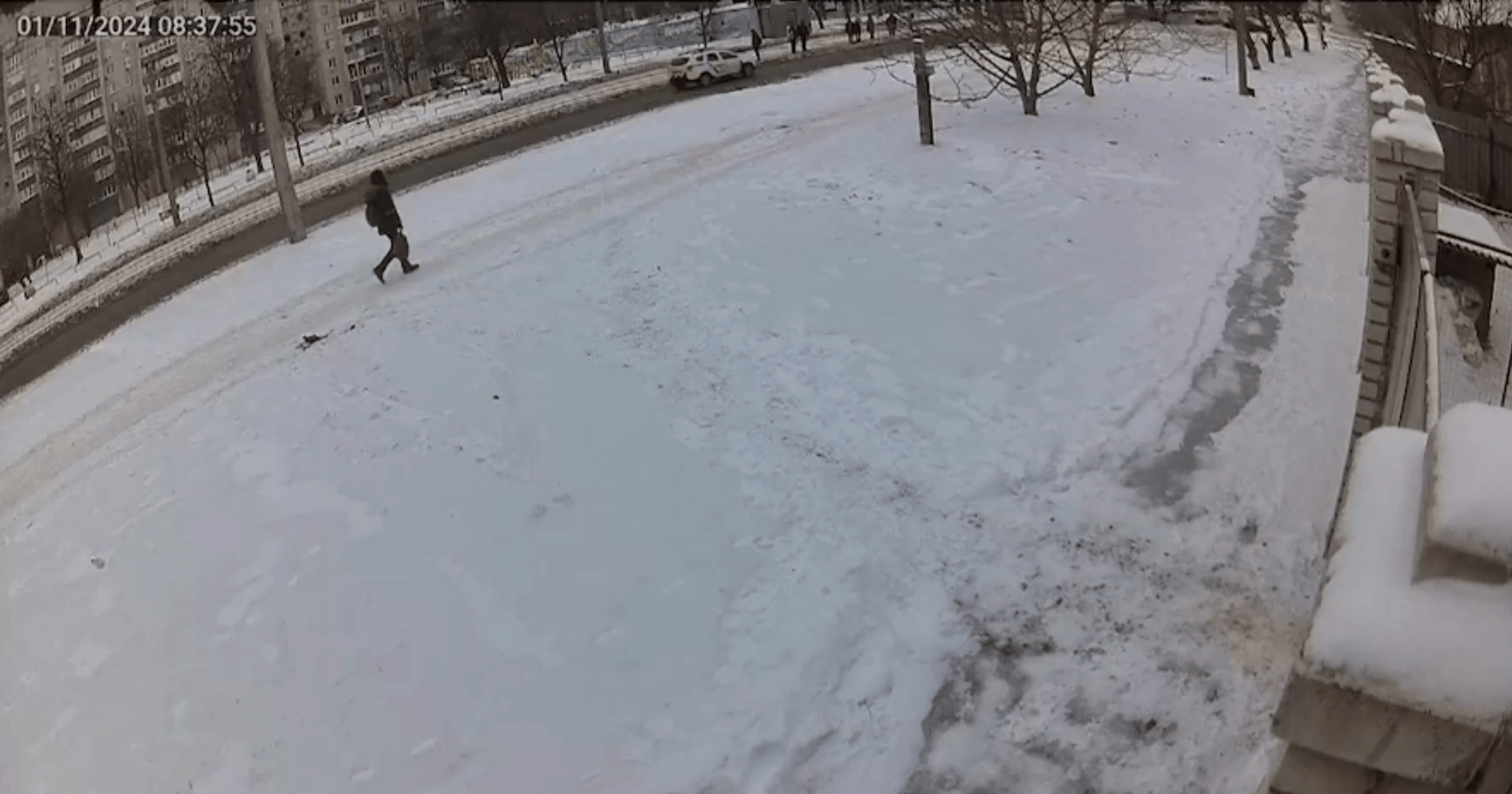

La taille de l’objet doit être inférieure à 2/3 et supérieure à 1/10 du champ de vision de la caméra.

Installation correcte (la taille de l'objet est normale)	Installation incorrecte (l'objet est trop petit)

Sélectionnez la portée de détection maximale recommandée selon le tableau.

L'objet doit se trouver dans le champ de vision de la caméra pendant au moins 2 secondes pour être détecté. Installez donc la caméra à un endroit où l'objet ne peut pas apparaître soudainement.

Installation correcte	Installation incorrecte

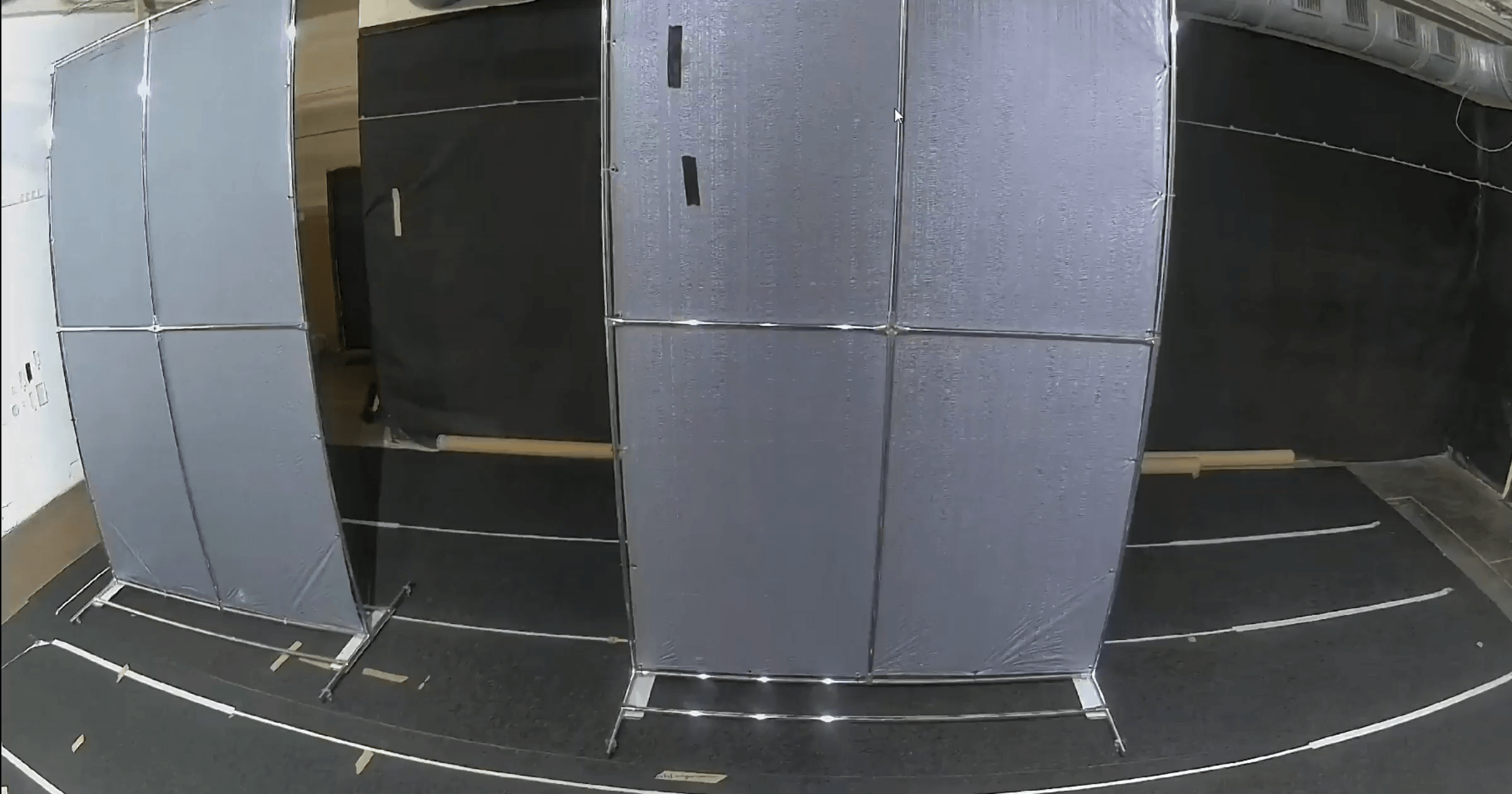

L'objet ne doit pas être partiellement masqué ou recouvert pour obtenir les meilleurs résultats de détection. Cela signifie que l'objet entier doit être visible dans le champ de vision. Les éléments caractéristiques de l'objet, tels que les roues des véhicules ou les têtes et épaules des personnes, ne doivent pas être obstrués par du feuillage, des clôtures ou d'autres obstacles. Sinon, la précision de la détection sera affectée.

Si trop d'objets se cachent les uns derrière les autres dans une zone bondée, la caméra risque de moins bien les identifier. Ainsi, certains objets risquent de ne pas être détectés en cas de chevauchement.

Impacts de l'éclairage

Évitez les sources de lumière, car la caméra peut être temporairement aveuglée si une lumière vive l'éclaire directement. Les sources de lumière directe les plus courantes sont le soleil, les phares et l’éclairage extérieur/intérieur. Placez la caméra de façon à ce que ces lumières ne brillent pas directement dans l'objectif.

N’installez pas la caméra dans un endroit où les conditions d'éclairage changent brutalement au cours de la journée (par exemple, devant une fenêtre qui reçoit la lumière directe du soleil une partie de la journée). Évitez également les miroirs et autres surfaces réfléchissantes, telles que les routes mouillées, qui peuvent provoquer des déclenchements intempestifs.

Les sources de lumière indirectes, telles que la lumière infrarouge intégrée, peuvent également affecter la détection. Ne placez pas la caméra trop près du mur. Sinon, ses lumières infrarouges l'aveugleront en mode nuit.

L'éclairage infrarouge ne doit pas pointer directement sur les éléments juste à côté, comme les murs ou d'autres objets trop proches de la caméra. Cela entraîne une surexposition des gros plans et un éclairage insuffisant de la cible.

Installation correcte	Installation incorrecte

Utilisez la technologie à plage dynamique étendue (WDR) si vous positionnez la caméra dans un endroit où les conditions d'éclairage changent.

WDR activé	WDR désactivé

Pour ce faire, dans les applications Ajax :

1. Allez dans l'ongletDispositifs .
2. Sélectionnez la caméra dans la liste. Si votre caméra est connectée à l'enregistreur vidéo, sélectionnez Enregistreur vidéo et appuyez sur Caméras.
3. Accédez aux Paramètres en appuyant deux fois sur l'icône en forme d'engrenage .
4. Allez au menu Image.
5. Activez l’option Plage dynamique étendue (WDR).
6. Ajuster Stabilisation de l'éclairage.
7. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

pour éviter les déclenchements intempestifs

Les déclenchements intempestifs peuvent être causés par :

1. Obstacles dans le champ de la caméra.
2. Caméra positionnée près de surfaces réfléchissantes.
3. Déclenchements intempestifs dus à des objets immobiles (comme des véhicules stationnés).
4. Paramètres de sensibilité incorrects.

Vous pouvez résoudre les problèmes 1 à 3 en ajustant la zone d'activité et régler le problème 4 en modifiant la sensibilité de la détection d'objets.

D'autres facteurs peuvent également provoquer des déclenchements intempestifs :

• Conditions météorologiques, telles que forte pluie, brouillard ou neige. Elles peuvent réduire considérablement la distance de reconnaissance.
• Présence d'insectes et d'araignées, qui sont attirés par les lumières IR. Enlevez toutes les toiles d'araignée.

Ajustement de la zone d'activité

En configurant la zone d'activité, vous concentrez la caméra sur des zones spécifiques de son champ de vision afin que la caméra détecte le mouvement uniquement dans ces zones. Pour ce faire, dans les applications Ajax :

1. Allez dans l'ongletDispositifs .
2. Sélectionnez la caméra dans la liste. Si votre caméra est connectée à l'enregistreur vidéo, sélectionnez Enregistreur vidéo et appuyez sur Caméras.
3. Accédez aux Paramètres en appuyant deux fois sur l'icône en forme d'engrenage .
4. Allez au menu Détection.
5. Accédez au menu de la zone de détection de mouvement .
6. Accédez au menu Ajuster la zone d'activité. Configurez la zone requise.
7. Appuyez sur l'icône . Retournez aux paramètres de la caméra.

Sensibilité de détection de masquage

La sensibilité de la détection des objets détermine à quel point la caméra doit « être sûre » d'avoir identifié un objet avant de signaler sa détection. Le niveau de sensibilité peut être réglé de 1 à 10 :

• 1 – le niveau de sensibilité le plus bas. La caméra ne signale la détection que lorsque l'objet est clairement visible, bien éclairé et entièrement reconnaissable.
• 3 – le niveau de sensibilité par défaut. Recommandé pour la plupart des conditions d'installation.
• 10 – le niveau de sensibilité le plus élevé. La caméra signale une détection même lorsqu'elle identifie des objets ne ressemblant que partiellement au type d'objet sélectionné.

Augmenter le niveau de sensibilité améliore la détection des objets dans des situations où leur reconnaissance est plus difficile, comme en faible luminosité ou en présence de brouillard, ou lorsqu'ils apparaissent dans des positions inhabituelles ou sont partiellement obstrués. Cependant, une sensibilité plus élevée peut aussi augmenter le nombre de fausses détections.

Diminuer le niveau de sensibilité réduit le nombre de déclenchements intempestifs mais peut augmenter le risque de ne pas détecter certains objets dans des scénarios difficiles, comme lorsqu'un objet est partiellement obstrué ou se déplace dans une position inhabituelle.

Pour configurer la sensibilité de la détection d'objets, dans une application Ajax :

1. Allez dans l'ongletDispositifs .
2. Sélectionnez la caméra dans la liste. Si votre caméra est connectée à l'enregistreur vidéo, sélectionnez Enregistreur vidéo et appuyez sur Caméras.
3. Accédez aux Paramètres en appuyant deux fois sur l'icône en forme d'engrenage .
4. Allez au menu Détection.
5. Accédez au menu de la zone de détection de mouvement .
6. Ajustez le niveau de sensibilité en fonction du type d'objet souhaité.
7. Appuyez sur Retour pour enregistrer les nouveaux paramètres.
