Specifiche

CoverPlate

Coperchio della scatola di montaggio

CoverPlate

Componenti

Supporti

CoverHolder [55]

cp-cover-holder
cp-cover-holder

CoverHolder vertical [55]

outlet-lan-core
cp-cover-holder

Tappi

SoloCover (CP)

Si utilizza quando il coperchio della scatola di montaggio è installato come dispositivo separato.

solocover

SideCover (CP)

Si utilizza quando il coperchio della scatola di montaggio è installato a destra o a sinistra (in alto o in basso) del set di dispositivi.

sidecover

CenterCover (CP)

Si utilizza quando il coperchio della scatola di montaggio è installato tra il set di dispositivi.

centercover

Telai

Telai per due, tre, quattro e cinque prese incorporate e interruttori Ajax in qualsiasi combinazione*.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Frame (2 seats) vertical

frame

Frame (3 seats) vertical

frame

Frame (4 seats) vertical

frame

Frame (5 seats) vertical

frame

* Le combinazioni con le prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.

Configurazione

Singolo

CoverPlate è installato come dispositivo separato.

configuration

Combinato

CoverPlate viene combinato come set con le prese incorporate Ajax e/o gli interruttori LightSwitch. I dispositivi vengono installati nel telaio Frame uno vicino all'altro.

configuration
configuration

Colori del coperchio

Nero

RAL 9005

color

Grafite (Graphite)

RAL 7024

color

Bianco

RAL 9003

color

Avorio (Ivory)

RAL 1013

color

Grigio nebbia (Fog)

RAL 7047

color

Grigio ostrica (Oyster)

RAL 9002

color

Grigio (Grey)

RAL 7004

color

Oliva (Olive)

RAL 7044

color

I colori RAL si avvicinano il più possibile al colore reale. Tuttavia, possono differire leggermente, quindi si prega di utilizzarli solo come guida per la scelta del colore.

Suggerimenti

Il dispositivo è progettato per l'uso in ambienti interni. Il dispositivo deve essere installato da un elettricista professionista.

Parametri operativi

Temperature di funzionamento

da –10 °С a +40 °С

Umidità massima ammissibile

fino al 75% senza condensa

Classe di protezione

IP20

Dimensioni

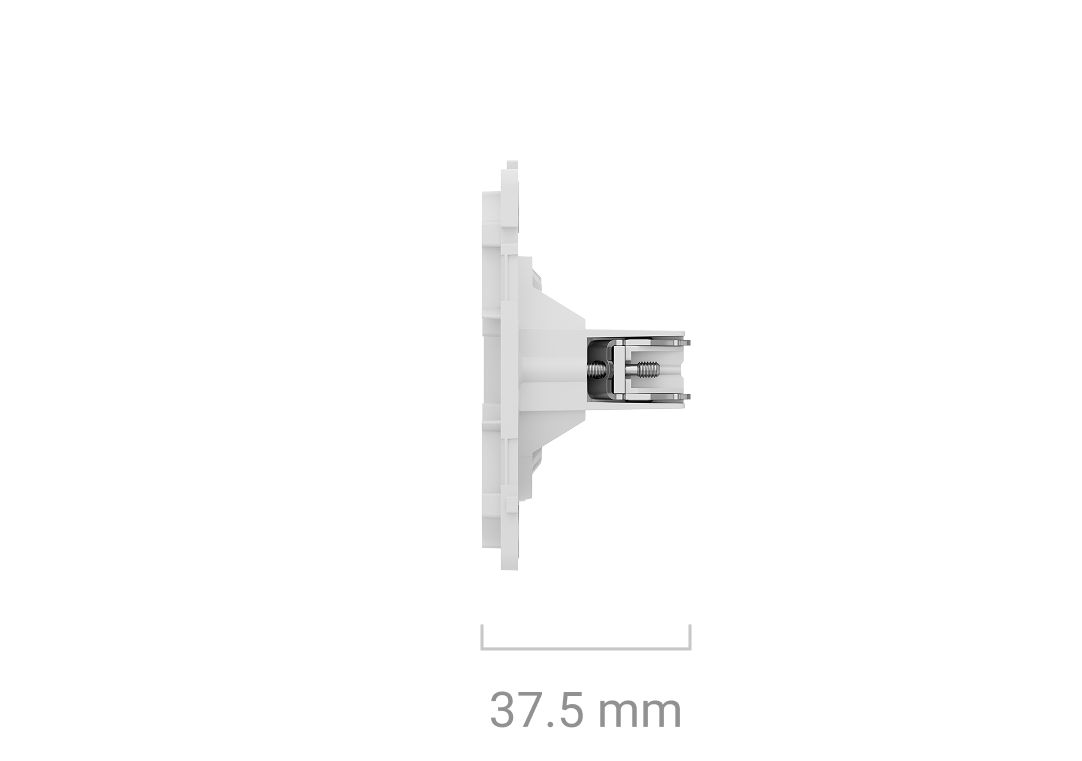

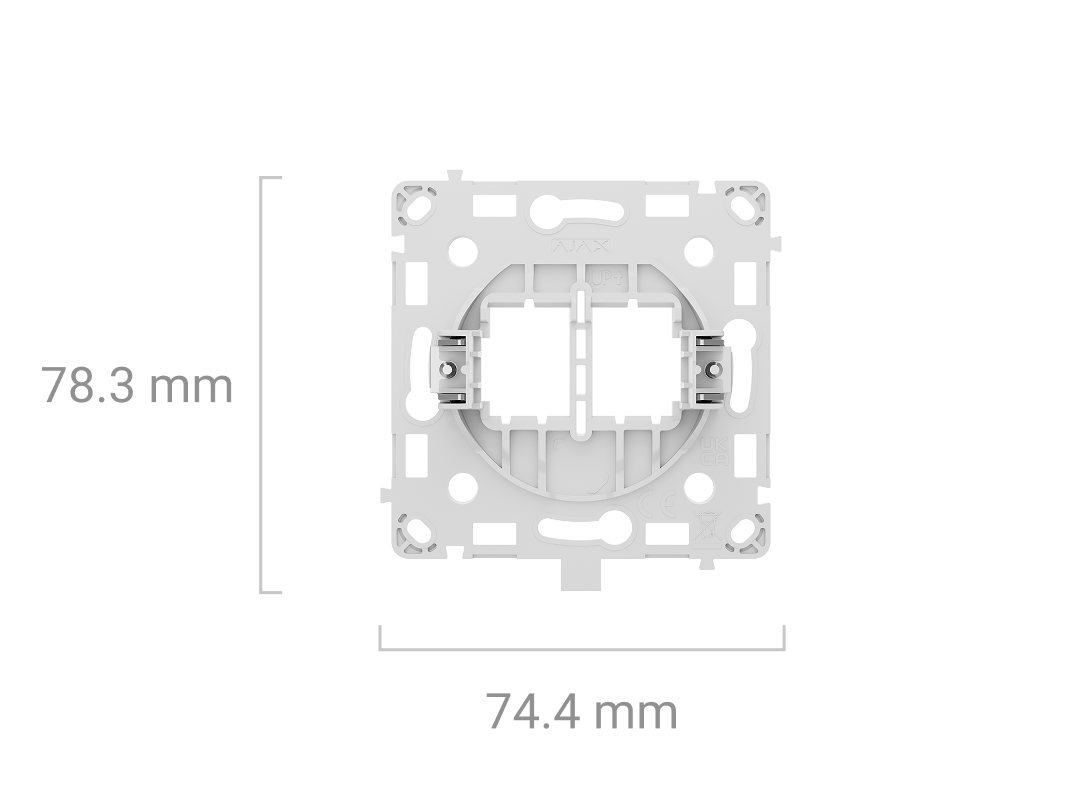

CoverHolder [55]

78,3 × 74,4 × 37,5 mm

cp-cover-holder
cp-cover-holder

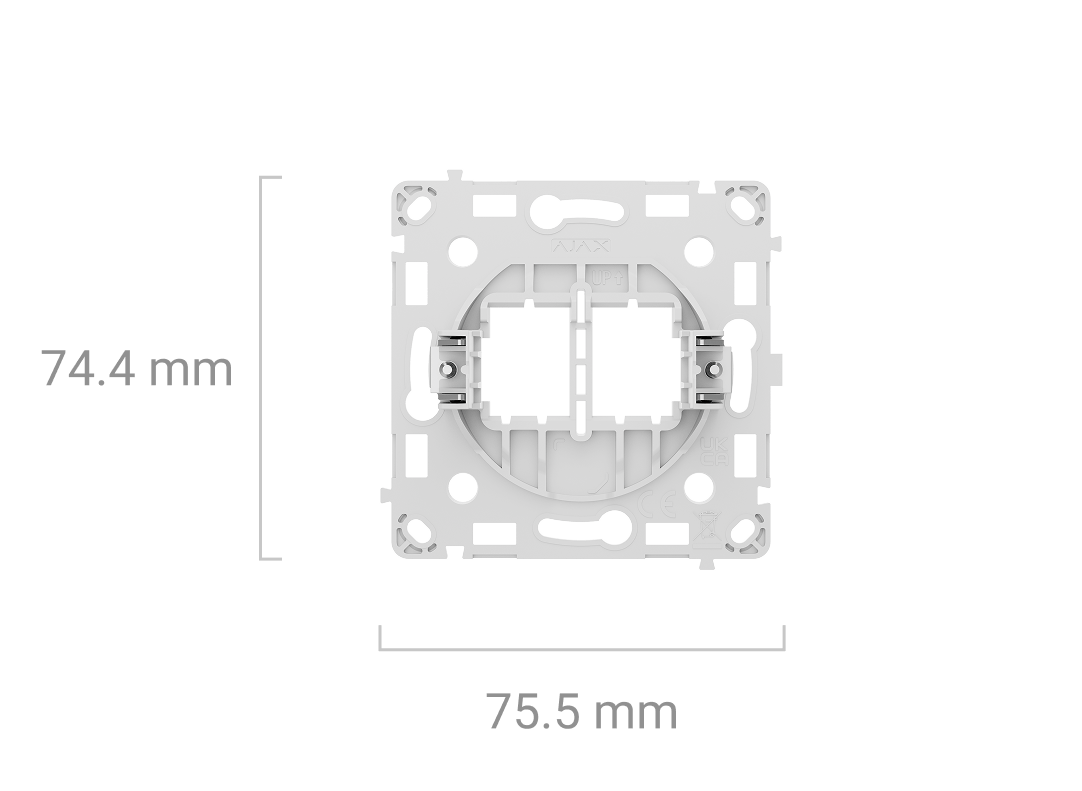

CoverHolder vertical [55]

74,4 × 75,5 × 37,5 mm

outlet-lan-core
outlet-lan-core

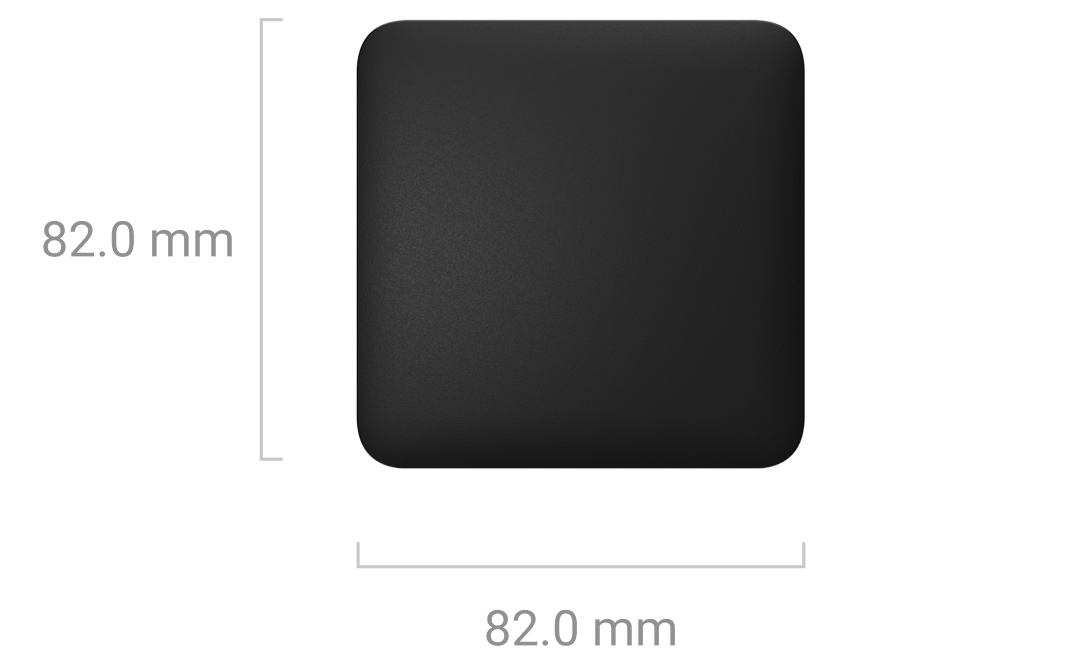

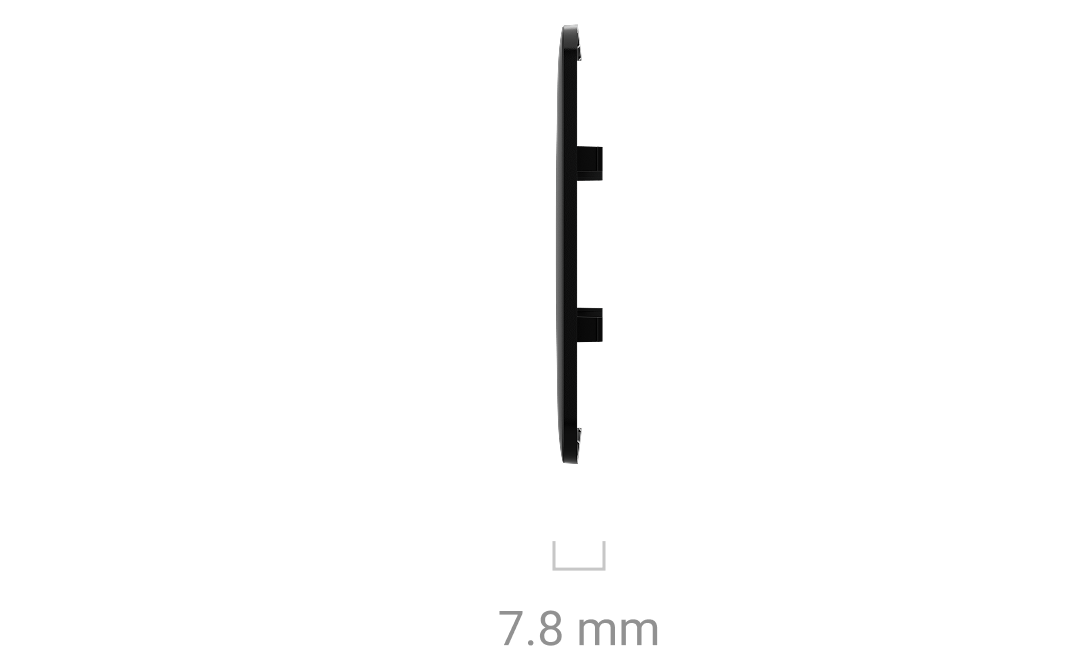

SoloCover (CP)

82,0 × 82,0 × 7,8 mm

solocover
solocover

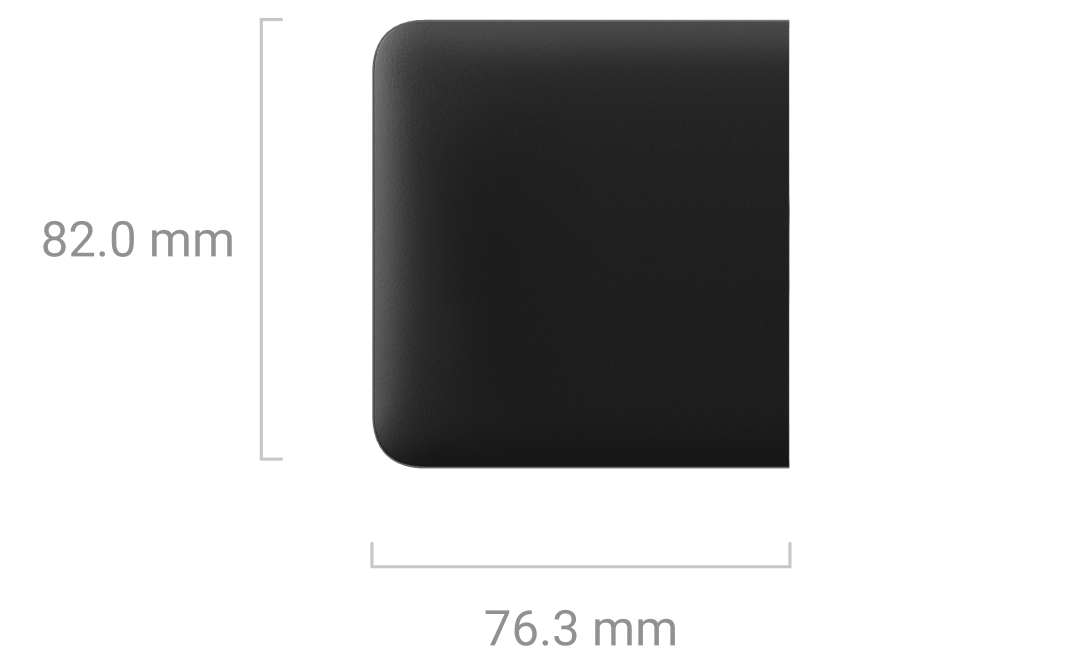

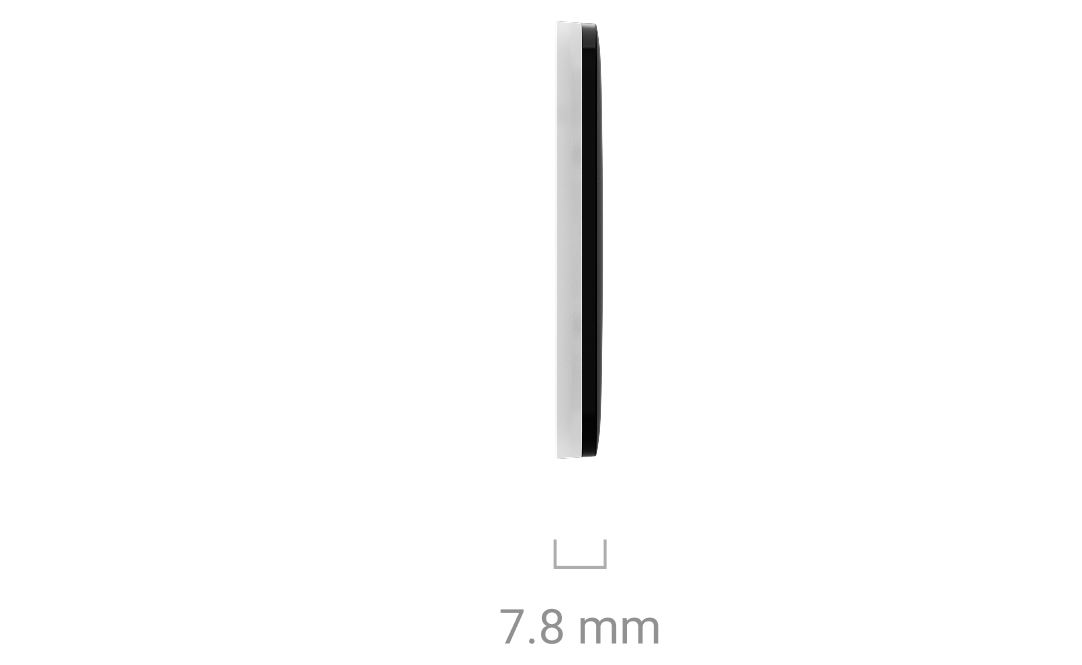

SideCover (CP)

82,0 × 76,3 × 7,8 mm

sidecover
sidecover

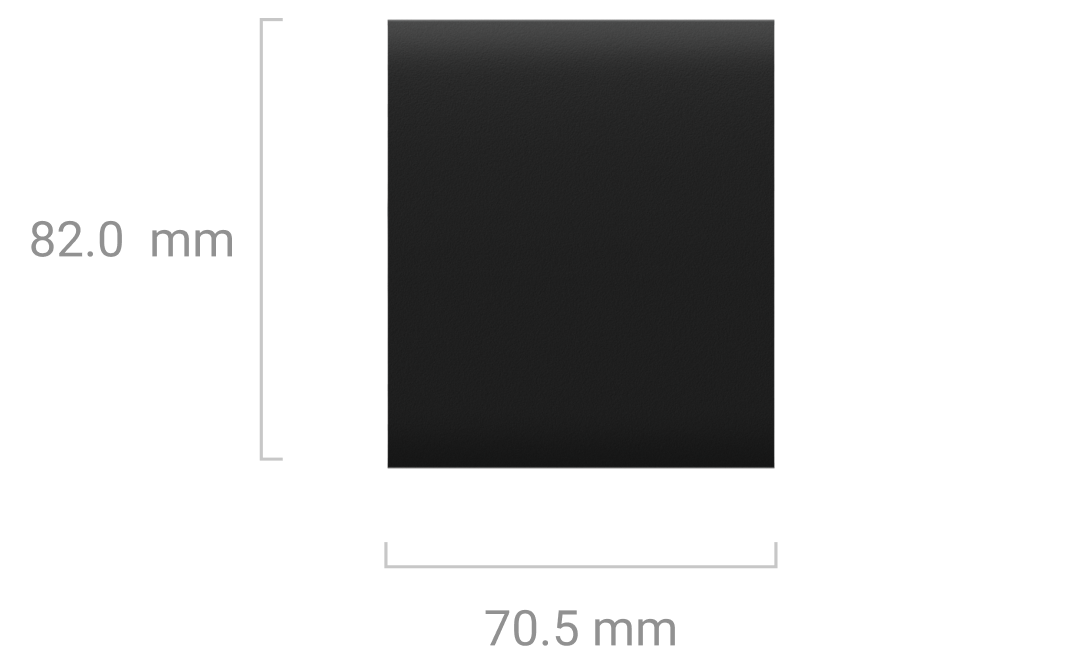

CenterCover (CP)

82,0 × 70,5 × 7,8 mm

cp-centercover
cp-centercover

Telai

Frame (2 seats) — 82,8 × 153,5 × 6,3 mm

frame
frame

Frame (3 seats) — 82,8 × 224,5 × 6,3 mm

frame
frame

Frame (4 seats) — 82,8 × 295,5 × 6,3 mm

frame
frame

Frame (5 seats) — 82,8 × 366,5 × 6,3 mm

frame
frame

Frame (2 seats) vertical — 153,5 × 82,8 × 6,3 mm

frame
frame

Frame (3 seats) vertical — 224,5 × 82,8 × 6,3 mm

frame
frame

Frame (4 seats) vertical — 295,5 × 82,8 × 6,3 mm

frame
frame

Frame (5 seats) vertical — 366,5 × 82,8 × 6,3 mm

frame
frame

Peso

CoverHolder [55]

27,5 g

CoverHolder vertical [55]

27,6 g

SoloCover (CP)

15,5 g

SideCover (CP)

13,3 g

CenterCover (CP)

13,0 g

Telai

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

Set completo

CoverPlate è un dispositivo prefabbricato. Tutti gli elementi possono essere acquistati separatamente.

Informazioni aggiuntive

Conformità agli standard

Maggiori informazioni

Garanzia

24 mesi
