Specifiche

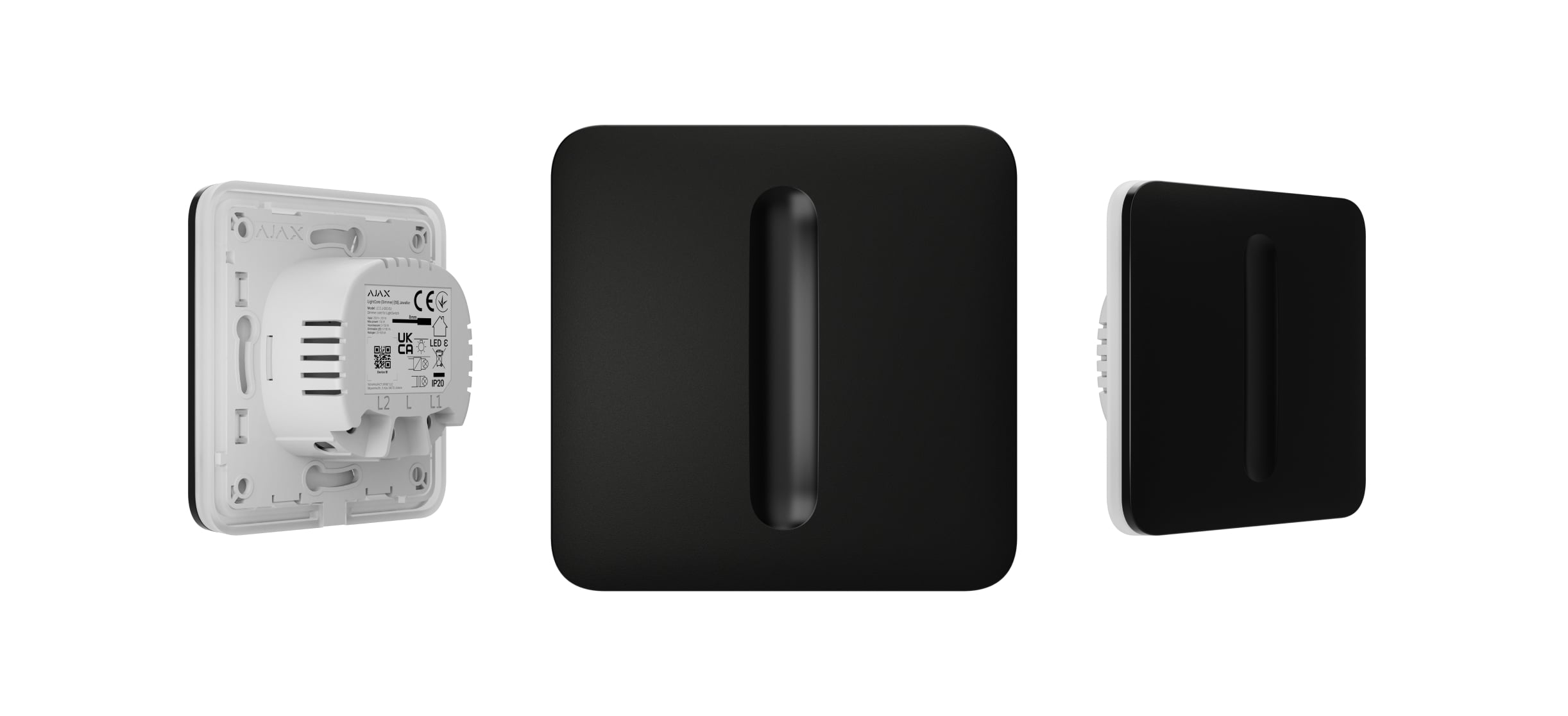

LightSwitch (Dimmer) Jeweller
Dimmer intelligente e wireless
![LightSwitch (Dimmer) Jeweller](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_md_cf5c7cc098%402.jpg&1716468809)
Compatibilità dei dispositivi
Componenti
Nucleo del dimmer
Controlla la potenza dell'apparecchio di illuminazione.

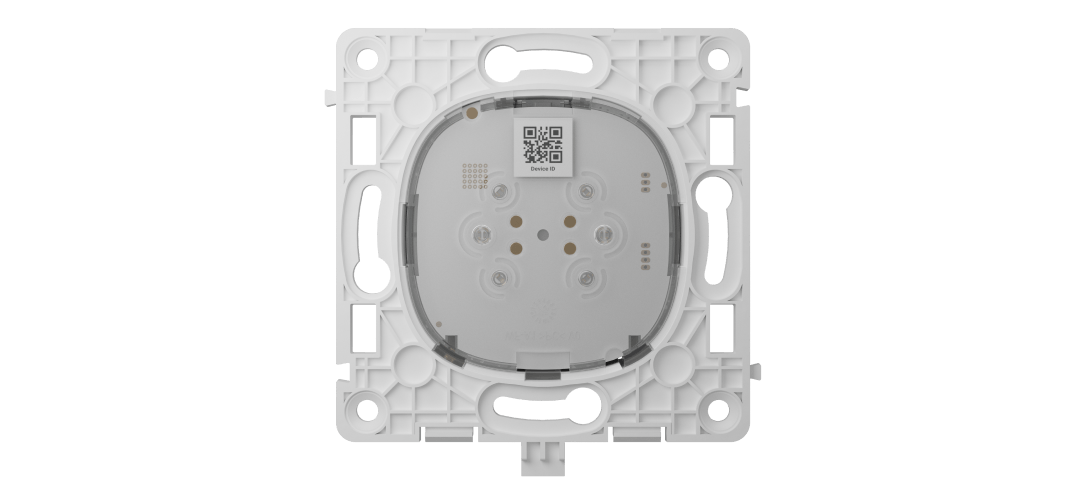

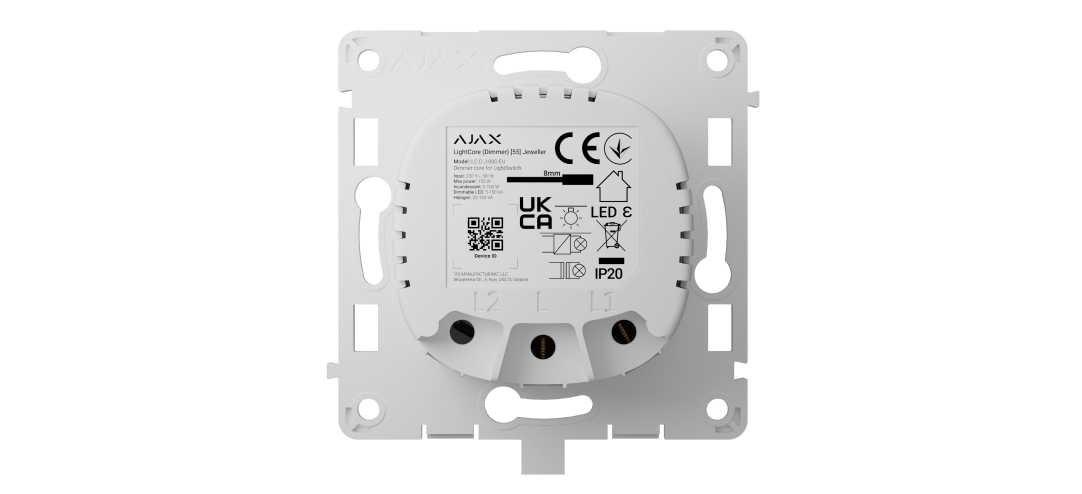

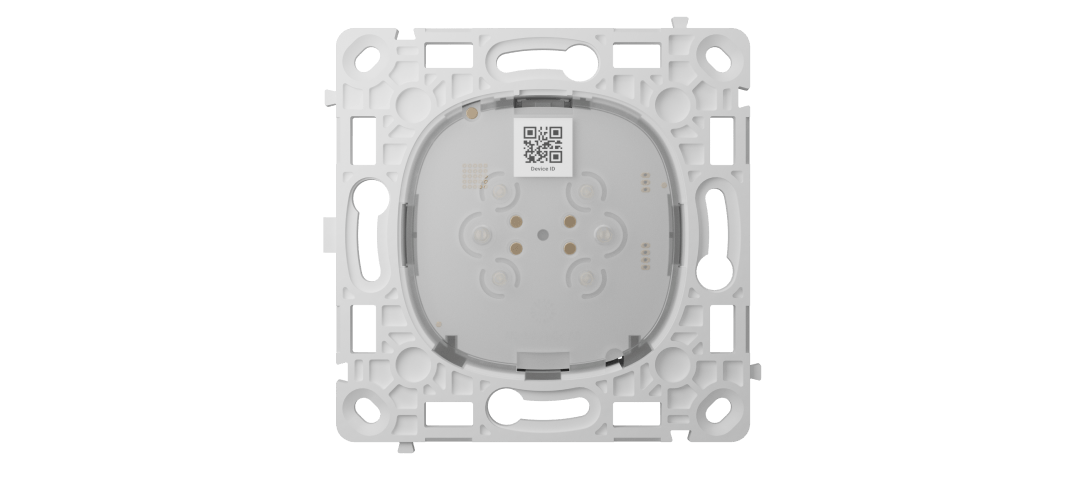

LightCore (Dimmer) Jeweller
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_lc_front_4461e8e5b8%402.png&1716468991)
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_lc_back_1b38235543%402.png&1716468991)

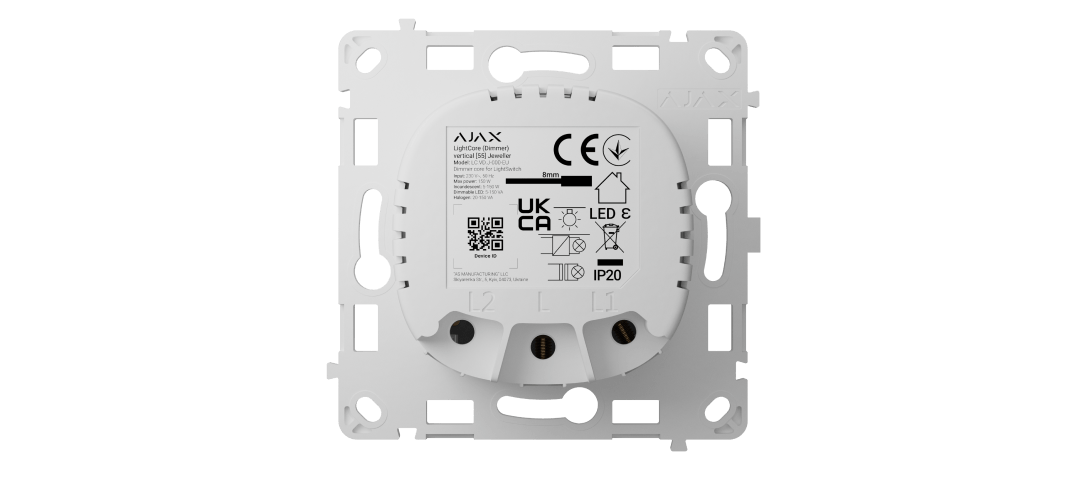

LightCore (Dimmer) vertical Jeweller
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_lc_vert_front_da433b2bb6%402.png&1716468991)
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_lc_vert_back_e9bc77b20b%402.png&1716468991)
Pannelli touch

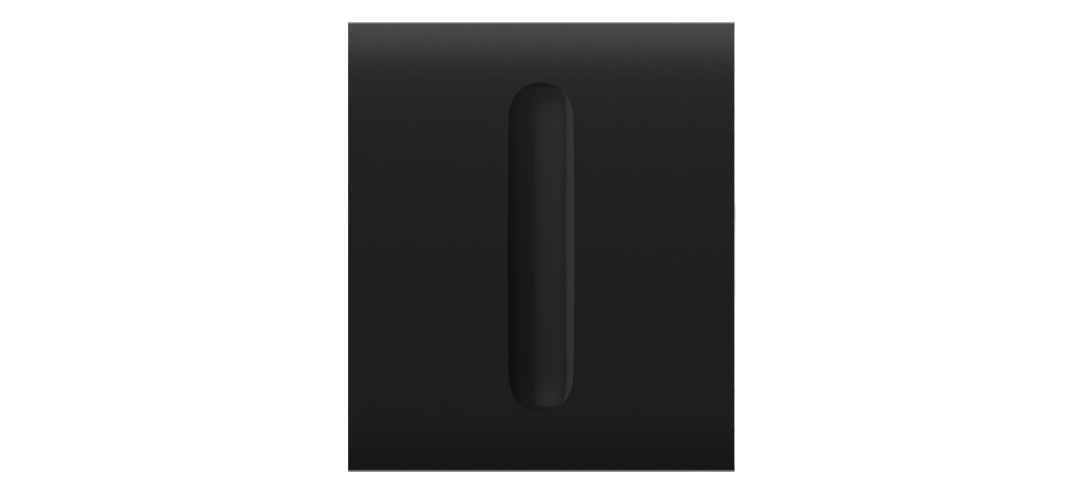

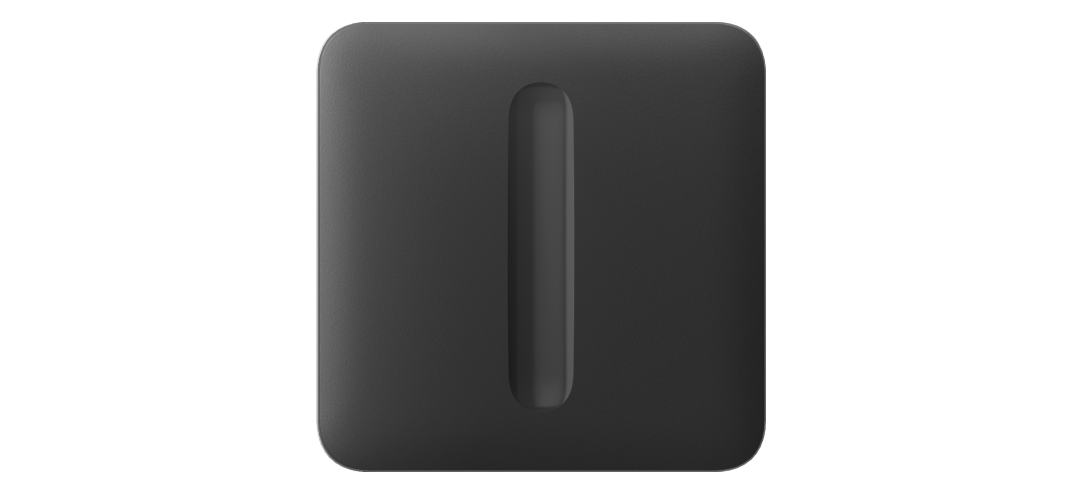

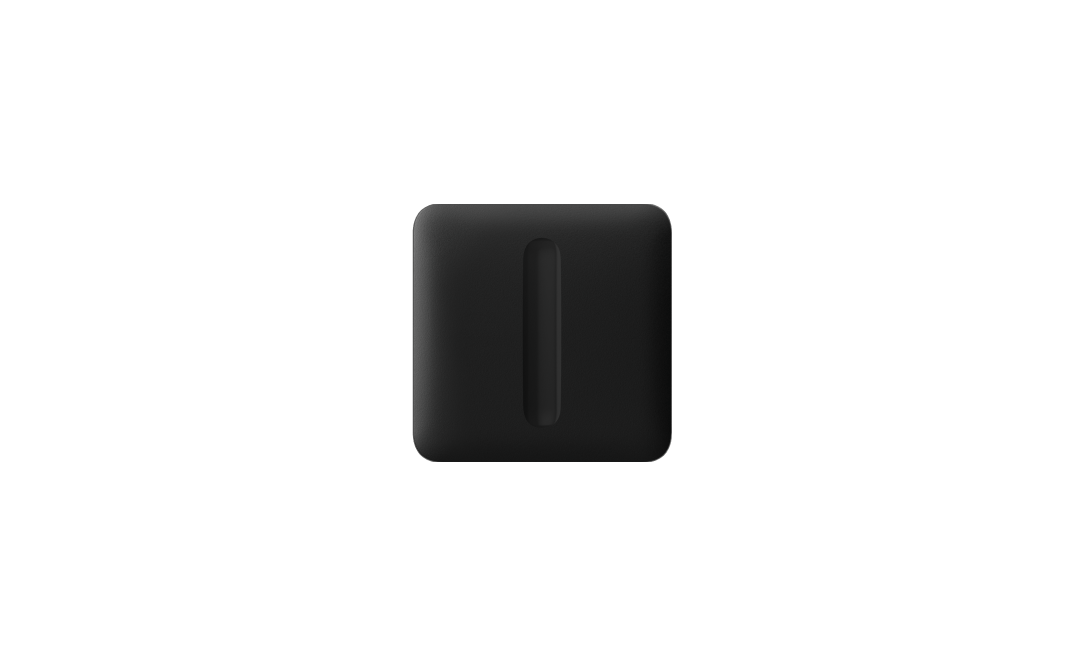

SoloButton (Dimmer)
Si utilizza quando l'interruttore è installato come dispositivo separato. SoloButton è costituito dal pannello frontale e dal telaio, che vengono forniti come un unico componente.
![](/api/cdn-img/?img=%2Fupload%2Fls_solo_b_dimmer_0c8d37d5be%402.png&1716469535)

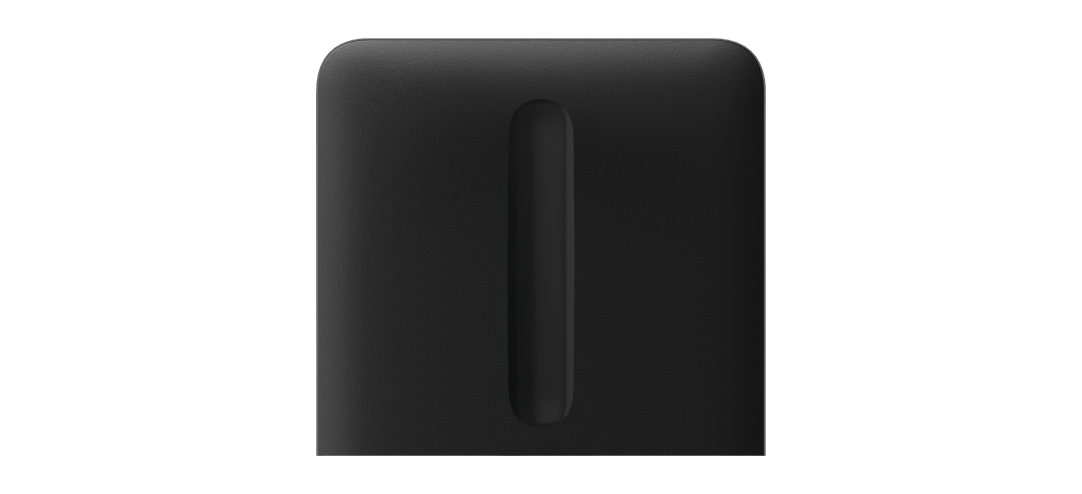

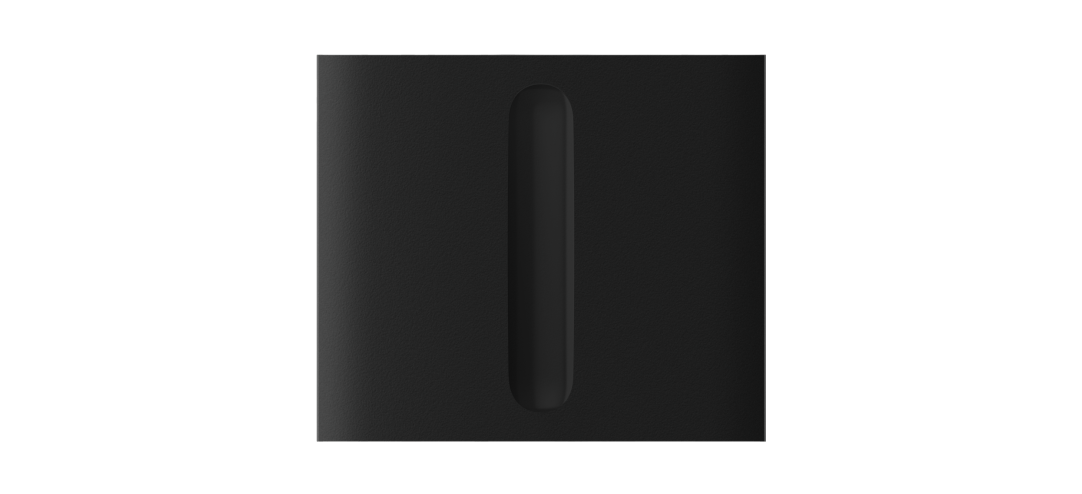

CenterButton (Dimmer)
Si utilizza quando la presa è installata tra il set di dispositivi.
![](/api/cdn-img/?img=%2Fupload%2Fls_cb_dimmer_392ec8e1e4%402.png&1716469570)

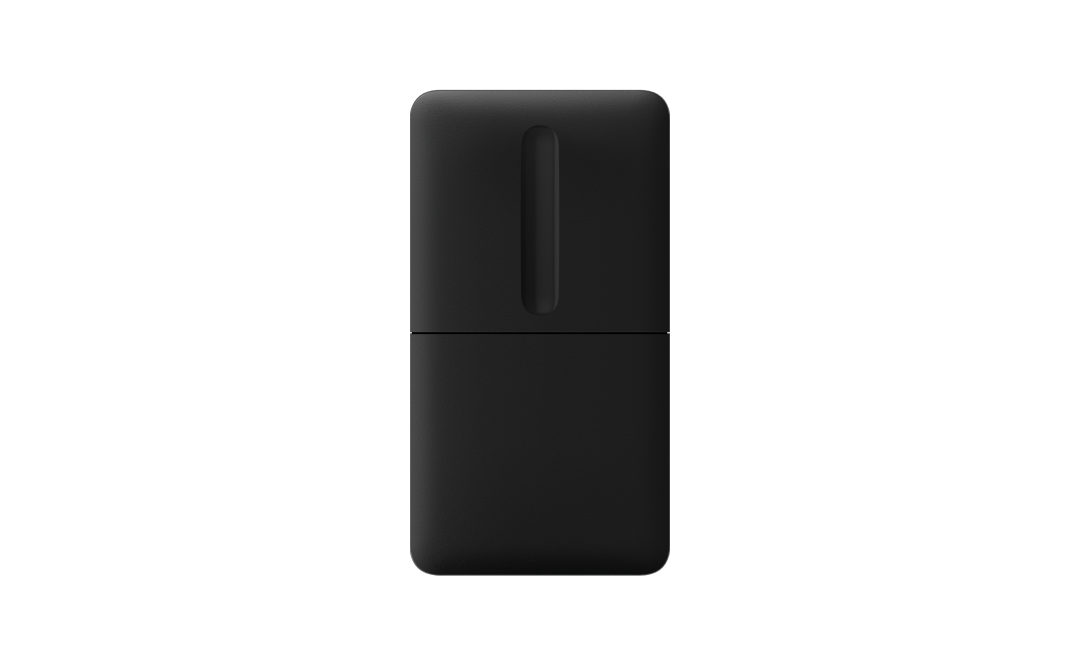

CenterButton (Dimmer) vertical
Si utilizza quando l'interruttore verticale è installato tra il set di dispositivi.
![](/api/cdn-img/?img=%2Fupload%2Fls_cb_vert_dimmer_04fd2f47d5%402.png&1716469570)

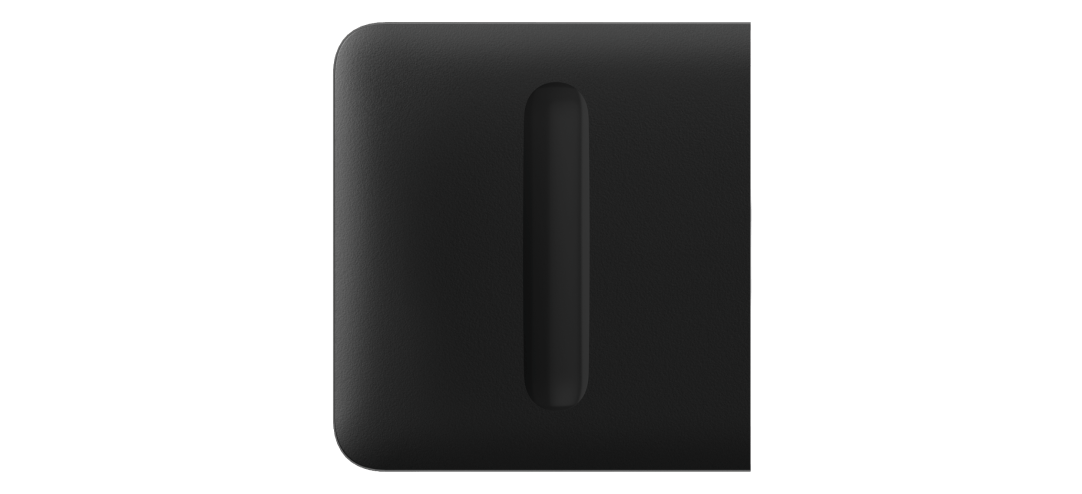

SideButton (Dimmer)
Si utilizza quando l'interruttore è installato a destra o a sinistra del set dei dispositivi.
![](/api/cdn-img/?img=%2Fupload%2Fls_sb_dimmer_8b0097f1a0%402.png&1716469570)
SideButton (Dimmer) vertical
Si utilizza quando l'interruttore verticale singolo è installato sulla parte superiore o inferiore del set di dispositivi.
![](/api/cdn-img/?img=%2Fupload%2Fls_sb_vert_dimmer_ca6aafe58c%402.png&1716469570)
Telai
Telai per due, tre, quattro e cinque interruttori e prese incorporate intelligenti Ajax in qualsiasi combinazione¹.
Frame (2 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_2_seats_1605ff0930%402.png&1722327655)
Frame (3 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_3_seats_0355b1ffe9%402.png&1722327654)
Frame (4 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_4_seats_2b4e999dc3%402.png&1722327655)
Frame (5 seats)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_5_seats_f5a5e09937%402.png&1722327654)
Frame (2 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_2_seats_151bb4980b%402.png&1722327701)
Frame (3 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_3_seats_d792a6ec26%402.png&1722327753)
Frame (4 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_4_seats_64e98ce954%402.png&1722327752)
Frame (5 seats) vertical
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_5_seats_a6644dfbdb%402.png&1722327755)
1 — Le combinazioni con le prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.
Configurazione
Interruttore singolo
LightSwitch (Dimmer) Jeweller viene installato come dispositivo separato.
![](/api/cdn-img/?img=%2Fupload%2Fls_solo_configuration_67e951fbda%402.png&1716468936)

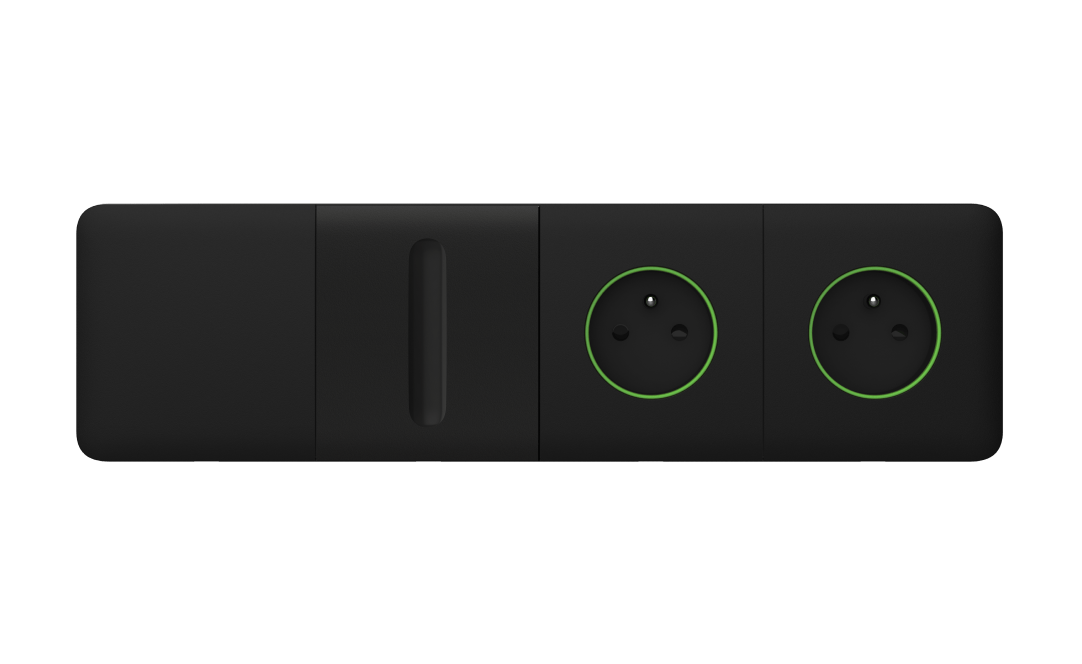

Interruttore combinato
LightSwitch (Dimmer) Jeweller è combinato come set con gli interruttori intelligenti Ajax e/o i dispositivi Outlet Jeweller e vengono installati uno accanto all'altro all'interno di un Frame.
![](/api/cdn-img/?img=%2Fupload%2Fls_2_seats_configuration_b1b15752b5%402.png&1716468935)
![](/api/cdn-img/?img=%2Fupload%2Fls_4_seats_configuration_5857a8e0a3%402.png&1716468937)
Colori del pannello touch

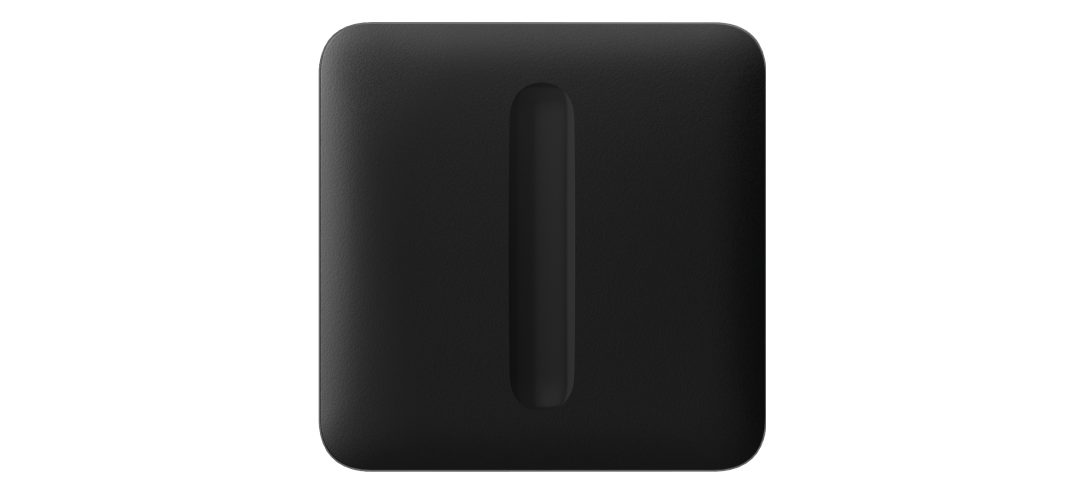

Nero (Black)
RAL 9005
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_black_9b86c4a265%402.png&1716468901)
Grafite (Graphite)
RAL 7024
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_graphite_9124b90a3d%402.png&1716468901)

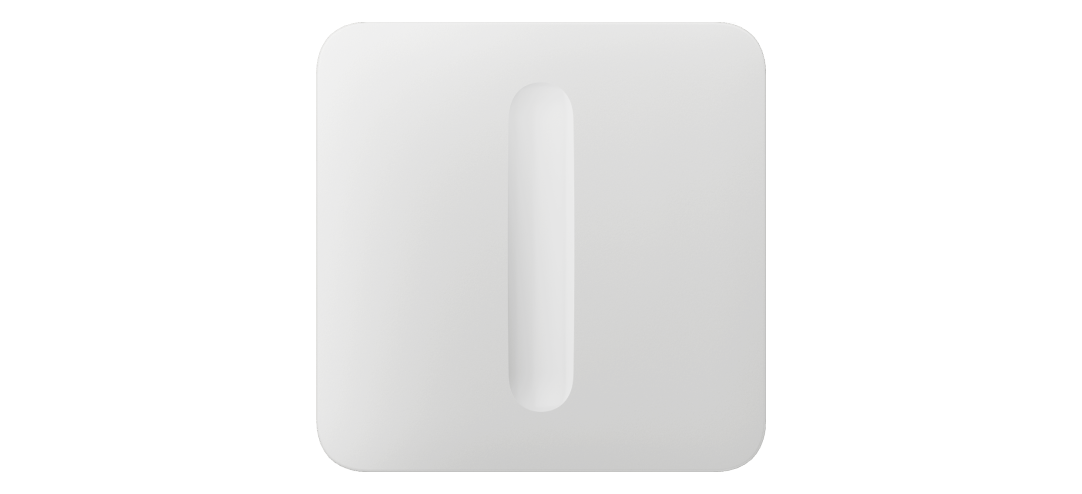

Bianco (White)
RAL 9003
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_white_3ed65ce44c%402.png&1716468901)
Avorio (Ivory)
RAL 1013
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_ivory_451fc9f327%402.png&1716468901)
Grigio nebbia (Fog)
RAL 7047
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_fog_1ee4a5def1%402.png&1716468901)
Grigio ostrica (Oyster)
RAL 9002
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_oyster_0d3371e5b4%402.png&1716468901)

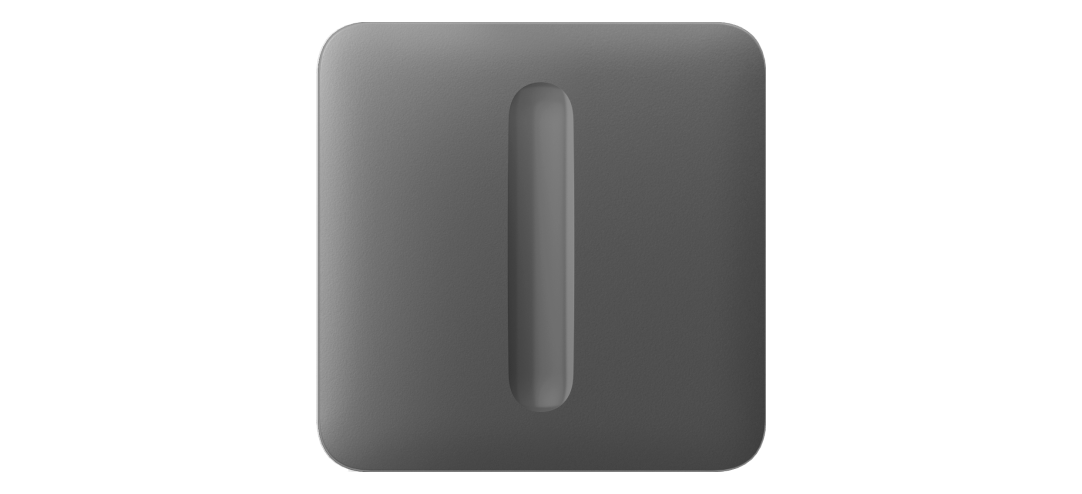

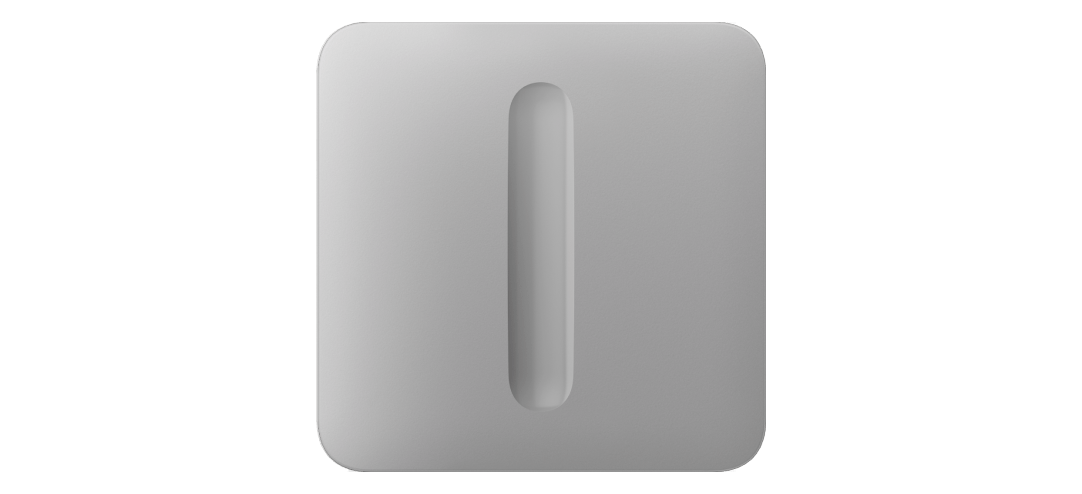

Grigio (Grey)
RAL 7004
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_grey_81a1150dfd%402.png&1716468900)

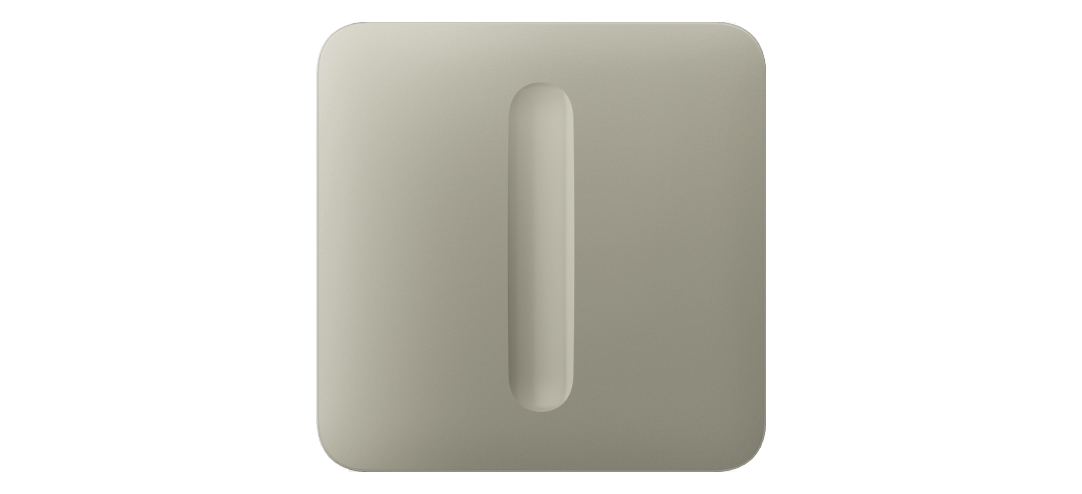

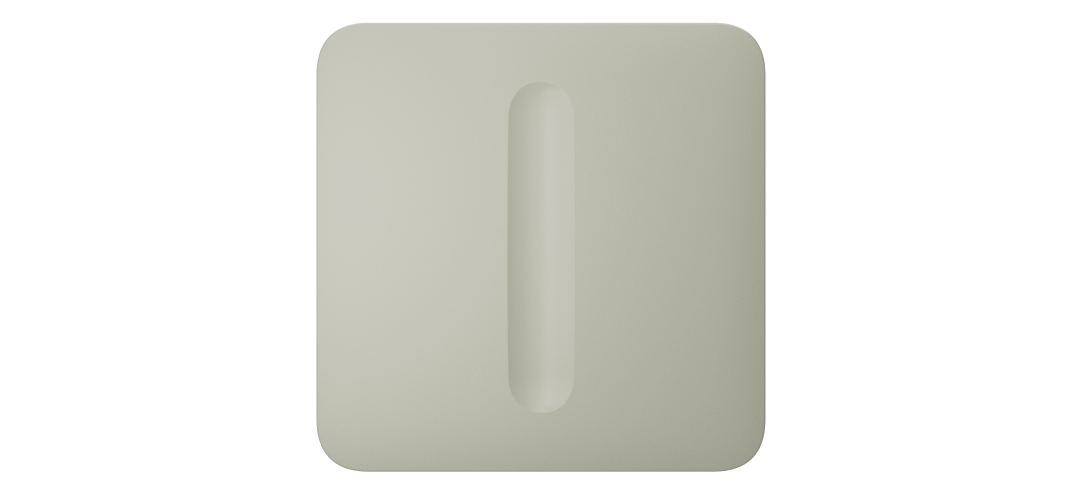

Oliva (Olive)
RAL 7044
![](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_olive_c75be18005%402.png&1716468900)
I colori RAL si avvicinano il più possibile al colore reale. Tuttavia, possono differire leggermente, quindi si prega di utilizzarli solo come guida per la scelta del colore.
Compatibilità dei dispositivi
Comunicazione
Tecnologia di comunicazione Jeweller
Tecnologia di comunicazione wireless proprietaria per trasmettere comandi, allarmi ed eventi.
Caratteristiche principali:
- Comunicazione bidirezionale.
- Sistema antisabotaggio avanzato.
- Cifratura a blocchi con chiave mobile.
- Notifiche istantanee.
- Controllo da remoto e configurazione nelle app Ajax.
Frequenze di funzionamento
866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz
In base alla regione di vendita.
Potenza irradiata efficace massima (ERP)
fino a 20 mW
Modulazione del segnale radio
GFSK
Raggio di comunicazione radio
fino a 900 m
Tra il dispositivo e l'hub (o il ripetitore) in campo aperto.
Comunicazione crittografata
Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.
Salto di frequenza
Per evitare interferenze radio e inibizione del segnale.
Tecnologia di comunicazione Wings
Tecnologia di comunicazione wireless proprietaria per l'aggiornamento del firmware.
Caratteristiche principali:
- Comunicazione bidirezionale.
- Sistema antisabotaggio avanzato.
- Cifratura a blocchi con chiave mobile.
- Ricarica dei pacchetti di dati in caso di errori nella trasmissione.
- Controllo della consegna dei pacchetti di dati.
Frequenze di funzionamento
866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz
In base alla regione di vendita.
Raggio di comunicazione radio
fino a 900 m
Tra il dispositivo e l'hub (o il ripetitore) in campo aperto.
Comunicazione crittografata
Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.
Salto di frequenza
Per evitare interferenze radio e inibizione del segnale.
Caratteristiche principali
Scenari di automazione
- risposte al cambiamento della modalità di sicurezza
- azioni programmate
- risposte agli allarmi
- scenari per temperatura
- scenari di umidità²
- scenari di concentrazione di CO₂²
- premendo un altro LightSwitch
- premendo Button/Button S
2 — Gli scenari per umidità e concentrazione di CO₂ sono disponibili se al sistema viene aggiunto LifeQuality Jeweller.
Funzionamento senza cavo neutro
LightSwitch (Dimmer) Jeweller ha bisogno solo di un filo di fase di alimentazione per funzionare.
Potenza dell'apparecchio commutato
da 8 a 150 VA
Regolazione della luminosità
- premendo a lungo il cursore di regolazione della luminosità sul pannello touch
- nelle app Ajax
Il sistema salva il livello di luminosità regolato e lo riproduce alla successiva accensione del dispositivo.
Soglia di luminosità
- minimo: dall'1% al 90%
- massimo: dall'11% al 100%
Impedisce lo sfarfallio della lampada e l'abbagliamento con una luce al massimo livello di luminosità.
Retroilluminazione
Facoltativa, può essere disattivata nelle impostazioni del dispositivo nell'app Ajax.
Suggerimenti
Il dispositivo è progettato solo per l'uso in ambienti interni.
Il dispositivo deve essere installato solo da un elettricista professionista.
Protezione antisabotaggio
Protezione contro la contraffazione
autentificazione del dispositivo
Rilevamento della perdita di comunicazione
entro 36 s
Il tempo di rilevamento dipende dalle impostazioni Jeweller o Jeweller/Fibra.
Alimentazione
Tensione di alimentazione
230 V, 50 Hz
Il dispositivo non necessita di un cavo neutro per funzionare.
Consumo medio
fino a 250 mW
Alimentazione commutata
8−150 VA
Protezione contro le sovracorrenti
più di 0,75 A
Se la protezione viene attivata, LightSwitch (Dimmer) Jeweller spegne l'alimentazione e invia una notifica alle app Ajax.
Protezione dal surriscaldamento
più di +60 °C
Se la protezione viene attivata, LightSwitch (Dimmer) Jeweller disattiva l'alimentazione e invia una notifica alle app Ajax.
Tipi di lampade supportate
Lampadina a incandescenza
8−150 VA
LED dimmerabile
8−150 VA
Lampadina alogena
20−150 VA
Suggerimenti
Il dispositivo funziona con un solo tipo di apparecchio di illuminazione e non supporta il funzionamento simultaneo con diversi tipi di lampade.
Se la lampada compatibile con LightSwitch (Dimmer) Jeweller sfarfalla o il dimmer non funziona, è necessario collegare Bypass (Dimmer) [ 55 ]. La custodia è venduta separatamente.
Parametri operativi
Temperature di funzionamento
da –10 °С a +40 °С
Umidità massima ammissibile
fino al 75% senza condensa
Classe di protezione
IP20
Fattore di forma dell'interruttore
Tipo europeo (55)
Dimensioni
Nucleo del dimmer

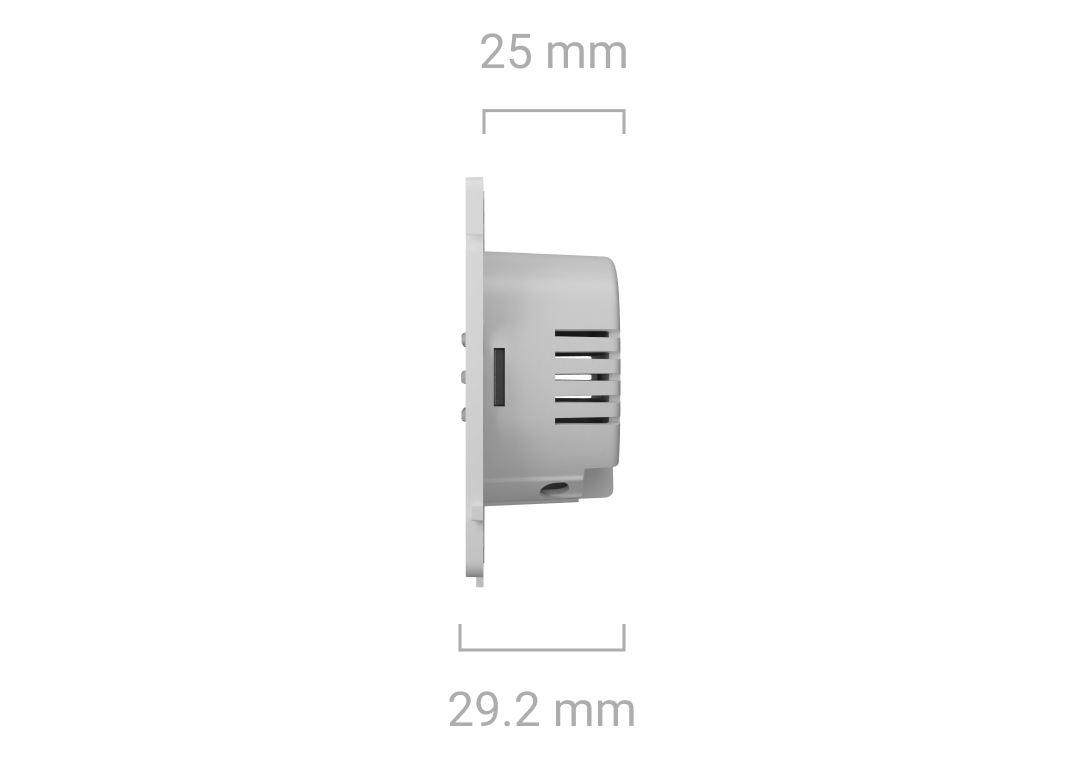

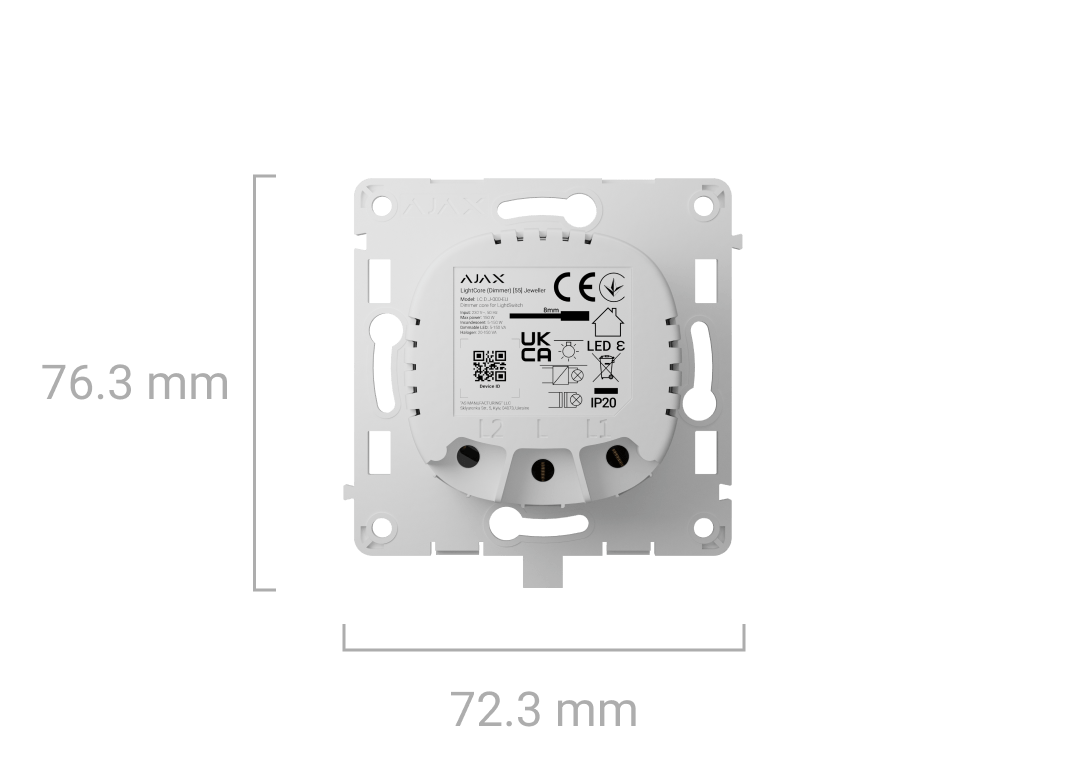

LightCore (Dimmer) Jeweller — 76,3 × 72,3 × 29,2 mm
![с](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_ls_back_1133501486%402.png&1716474815)
![с](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_ls_side_b2046c9901%402.png&1716474898)

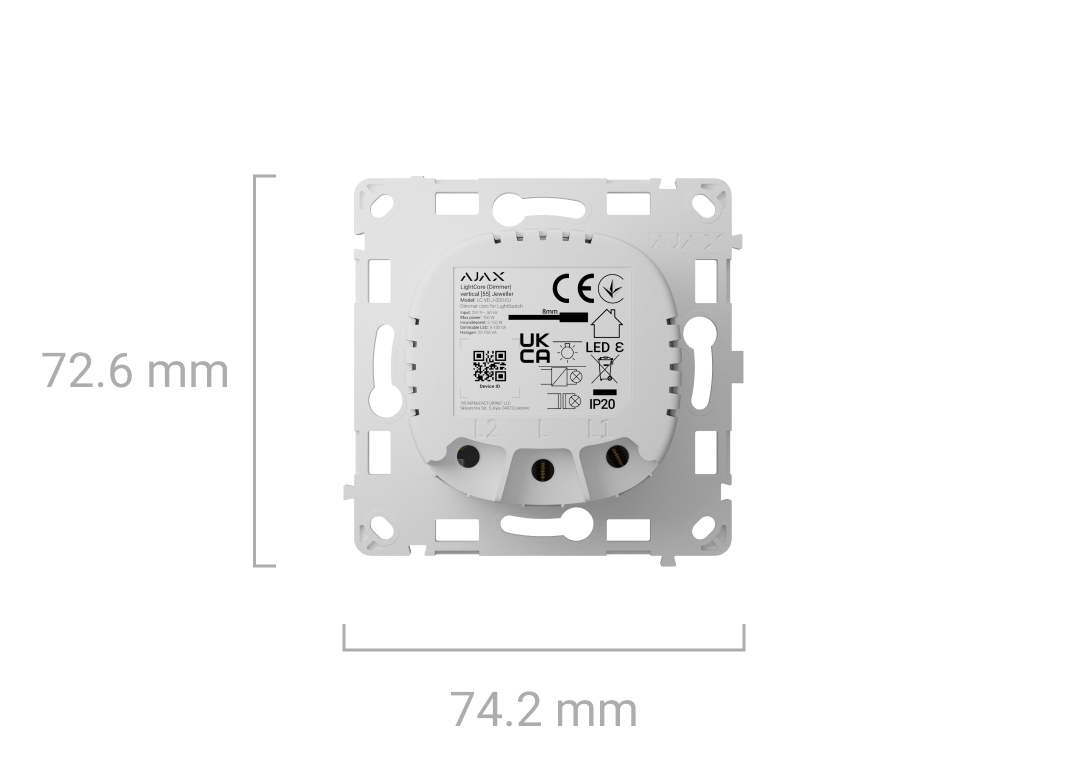

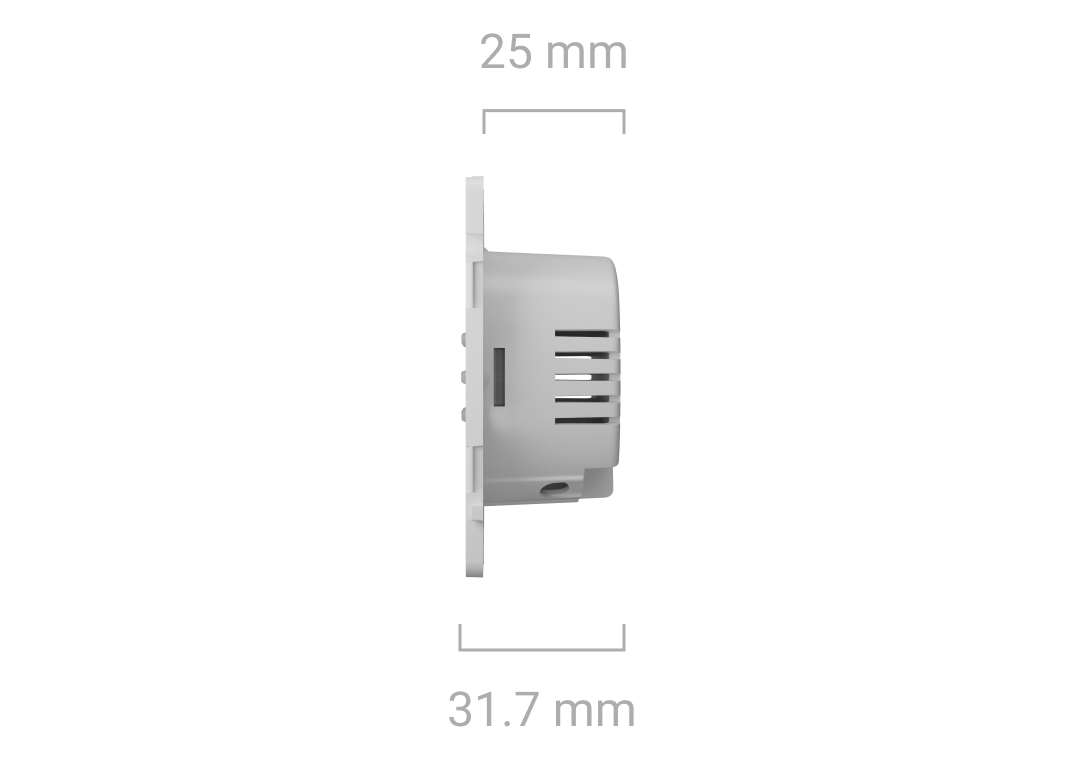

LightCore (Dimmer) vertical Jeweller — 74,2 × 72,6 × 31,7 mm
![с](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_ls_vert_back_a435dacc4a%402.png&1716474973)
![с](/api/cdn-img/?img=%2Fupload%2Fls_dimmer_ls_vert_side_478ba810fd%402.png&1716475069)
Pannelli touch

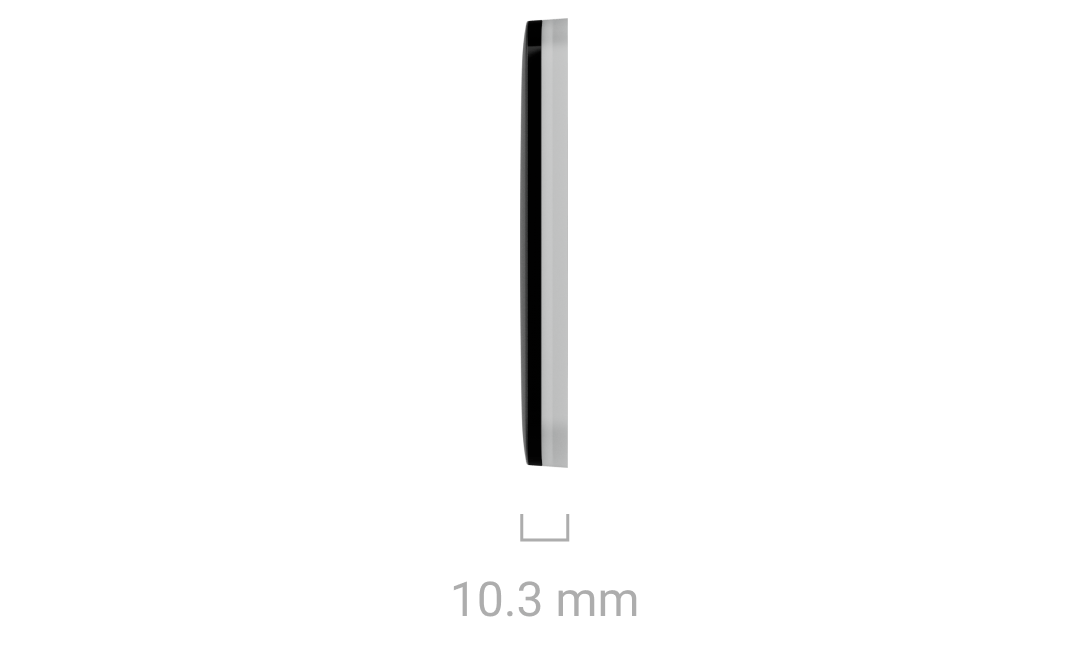

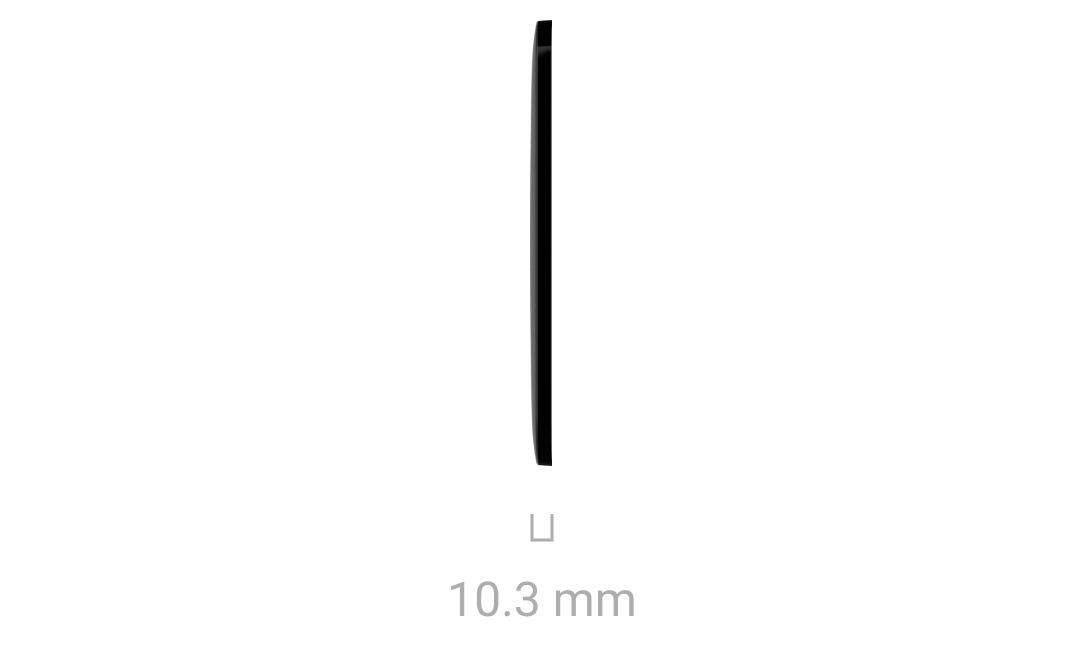

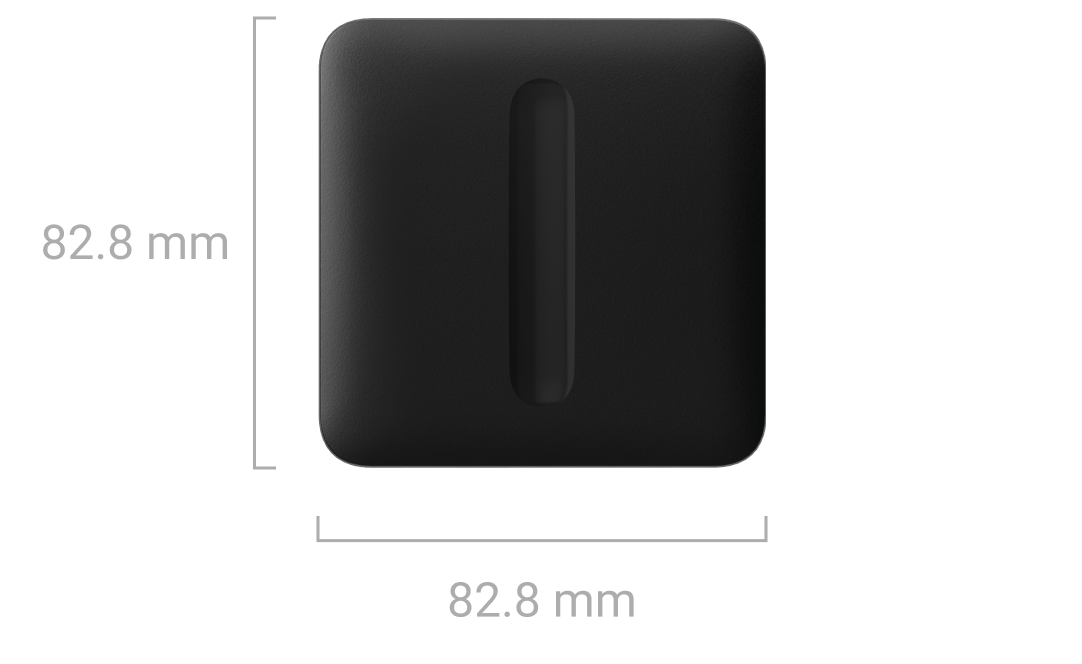

SoloButton (Dimmer) — 82,8 × 82,8 × 10,3 mm
![с](/api/cdn-img/?img=%2Fupload%2Fls_solo_b_dimmer_front_afe16789ce%402.png&1716476198)
![с](/api/cdn-img/?img=%2Fupload%2Fls_solo_b_dimmer_side_893eef37b6%402.png&1716476237)

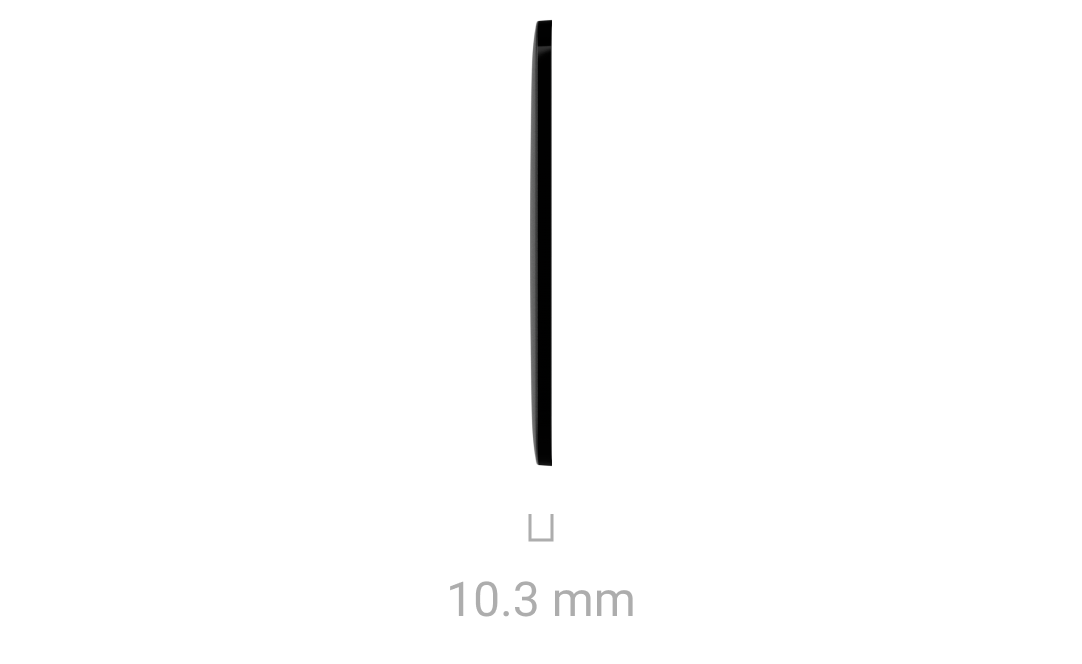

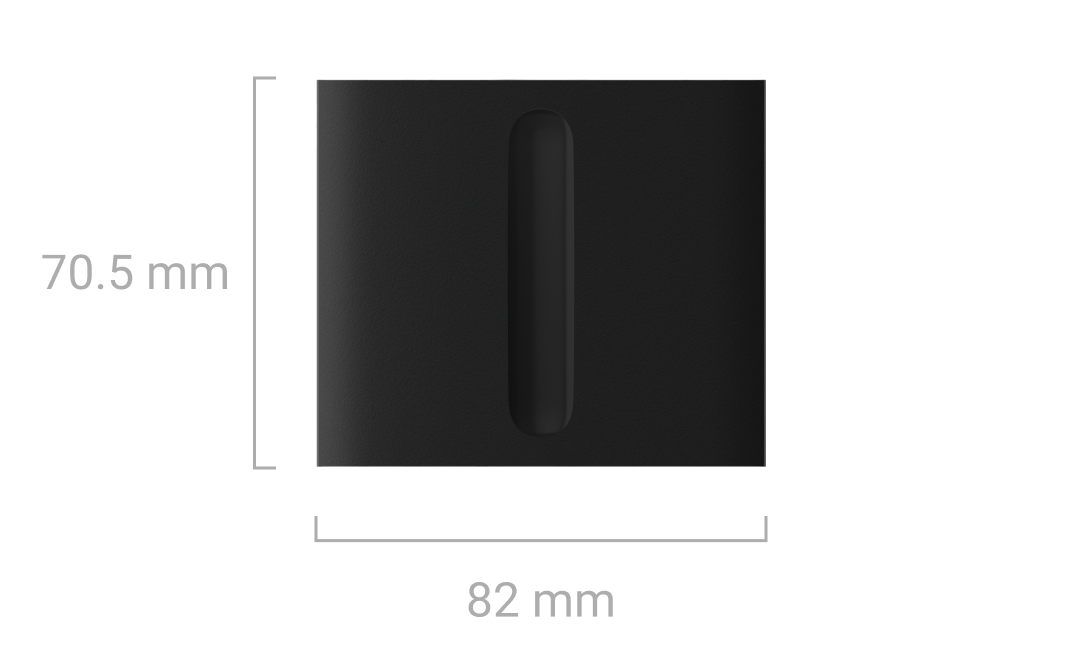

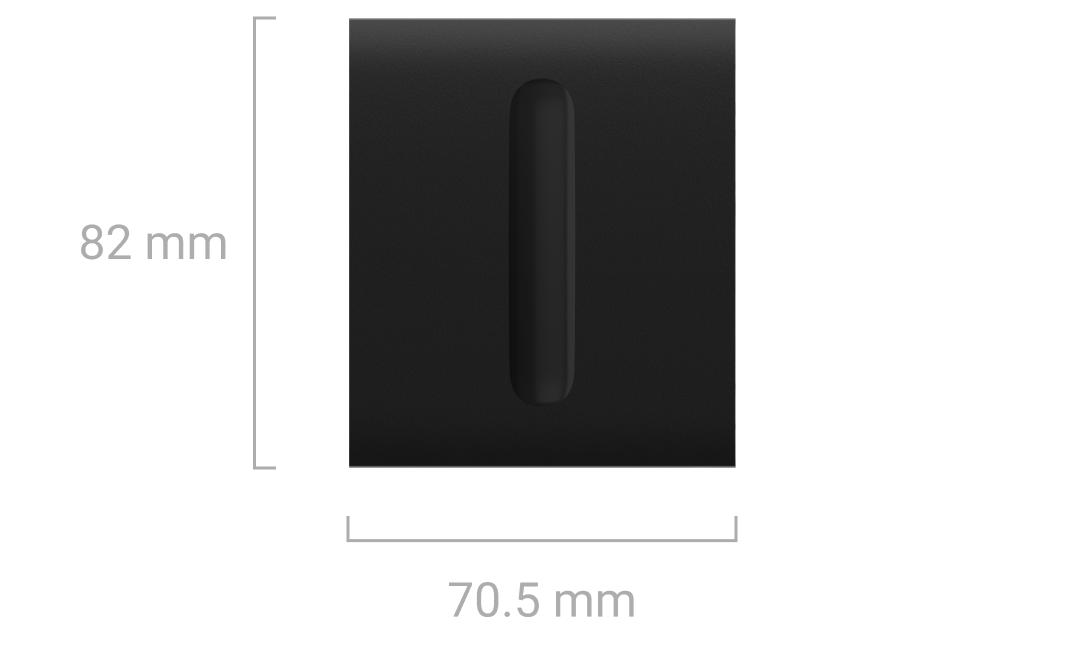

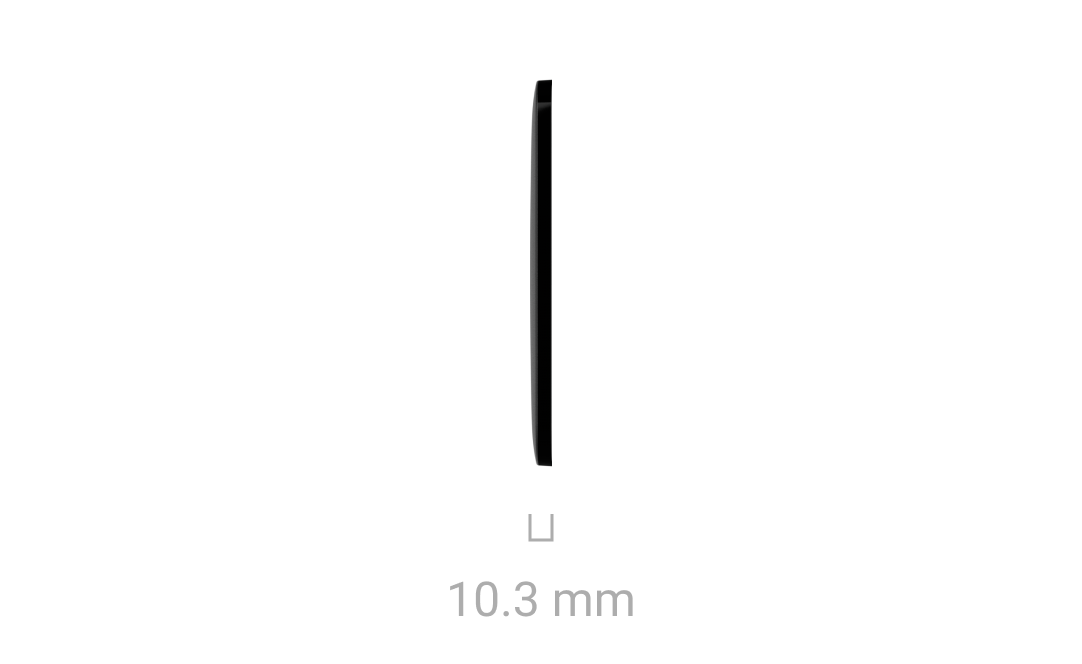

CenterButton (Dimmer) — 82 × 70,5 × 10,3 mm
![с](/api/cdn-img/?img=%2Fupload%2Fls_cb_dimmer_front_15416db521%402.png&1716476279)
![с](/api/cdn-img/?img=%2Fupload%2Fls_cb_dimmer_side_846ef25ff3%402.png&1716476320)
CenterButton (Dimmer) vertical — 70,5 × 82 × 10,3 mm
![с](/api/cdn-img/?img=%2Fupload%2Fls_cb_dimmer_vert_front_c47dda4536%402.png&1716476372)
![с](/api/cdn-img/?img=%2Fupload%2Fls_cb_dimmer_vert_side_994d0405a9%402.png&1716476446)

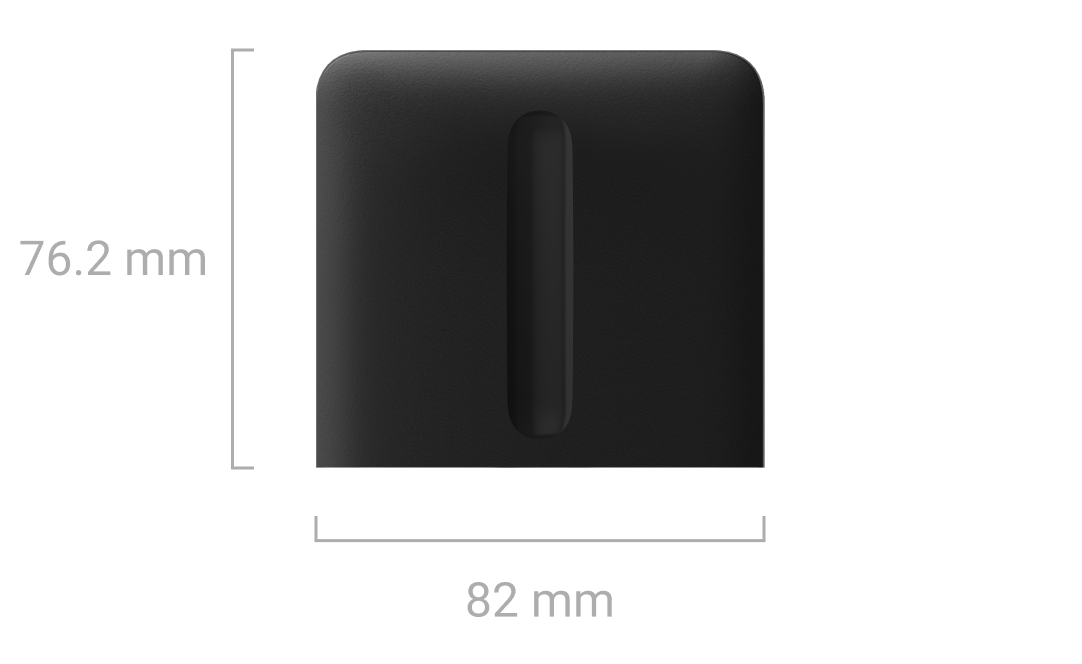

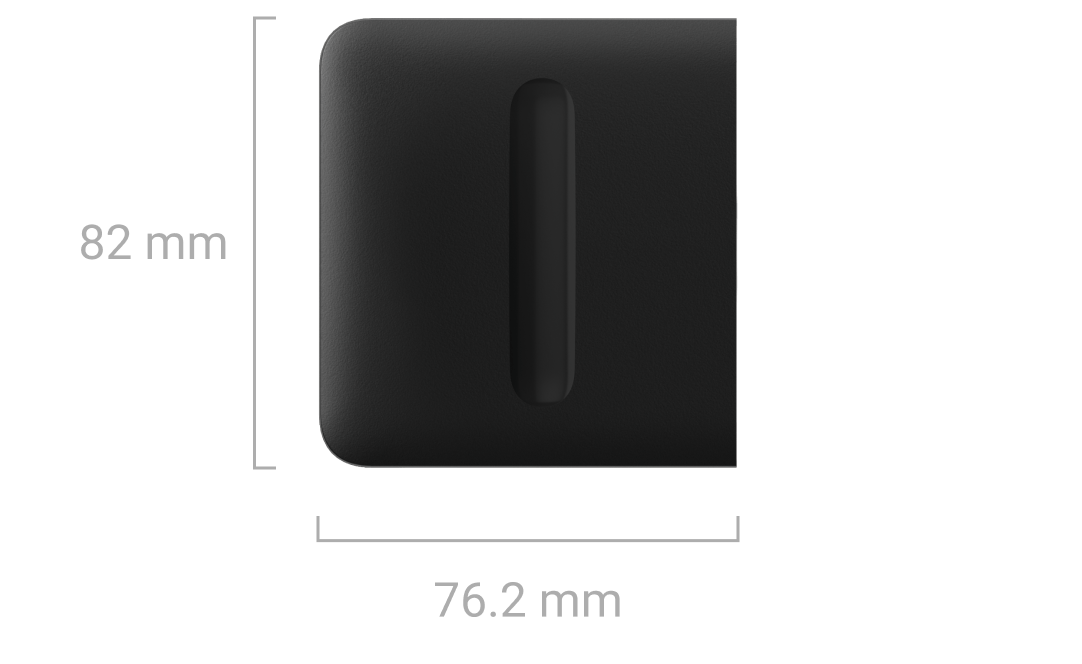

SideButton (Dimmer) — 82 × 76,2 × 10,3 mm
![с](/api/cdn-img/?img=%2Fupload%2Fls_sb_dimmer_front_337b3a8d73%402.png&1716476493)
![с](/api/cdn-img/?img=%2Fupload%2Fls_sb_dimmer_side_ff7fa7f88e%402.png&1716476532)
SideButton (Dimmer) vertical — 76,2 × 82 × 10,3 mm
![с](/api/cdn-img/?img=%2Fupload%2Fls_sb_dimmer_vert_front_203a3e253c%402.png&1716476596)
![с](/api/cdn-img/?img=%2Fupload%2Fls_sb_dimmer_vert_side_6eddd8ed2b%402.png&1716546131)
Telai
Frame (2 seats) — 82.8 × 153.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_2_seats_front_09ae1ba788%402.png&1722327654)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_c96737a90b%402.png&1722327700)
Frame (3 seats) — 82.8 × 224.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_3_seats_front_07db2de62c%402.png&1722327655)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_c96737a90b%402.png&1722327700)
Frame (4 seats) — 82.8 × 295.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_4_seats_front_90821af6ad%402.png&1722327656)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_c96737a90b%402.png&1722327700)
Frame (5 seats) — 82.8 × 366.5 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_5_seats_front_3fe5503d6a%402.png&1722327657)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_side_c96737a90b%402.png&1722327700)
Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_2_seats_front_1a567a8670%402.png&1722327700)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_2_seats_side_0b9ca89020%402.png&1722327699)
Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_3_seats_front_8c3838e6d6%402.png&1722327701)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_3_seats_side_87602252f7%402.png&1722327748)
Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_4_seats_front_2f21a3a59d%402.png&1722327754)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_4_seats_side_dc2b24369c%402.png&1722327753)
Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_5_seats_front_a59e18e78a%402.png&1722327753)
![frame](/api/cdn-img/?img=%2Fupload%2Fls_frame_vert_5_seats_side_5fb16c79a3%402.png&1722327752)
Peso
Nucleo del dimmer
LightCore (Dimmer) Jeweller — 46 g
LightCore (Dimmer) vertical Jeweller — 45 g
Pannelli touch
SoloButton (Dimmer) — 46 g
CenterButton (Dimmer) — 33 g
CenterButton (Dimmer) vertical — 33 g
SideButton (Dimmer) — 33 g
SideButton (Dimmer) vertical — 33 g
Telai
Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g
Set completo
LightSwitch è un dispositivo prefabbricato, con ogni componente disponibile per l'acquisto separato. I componenti si installano attaccandosi l'uno all'altro
