Specifiche

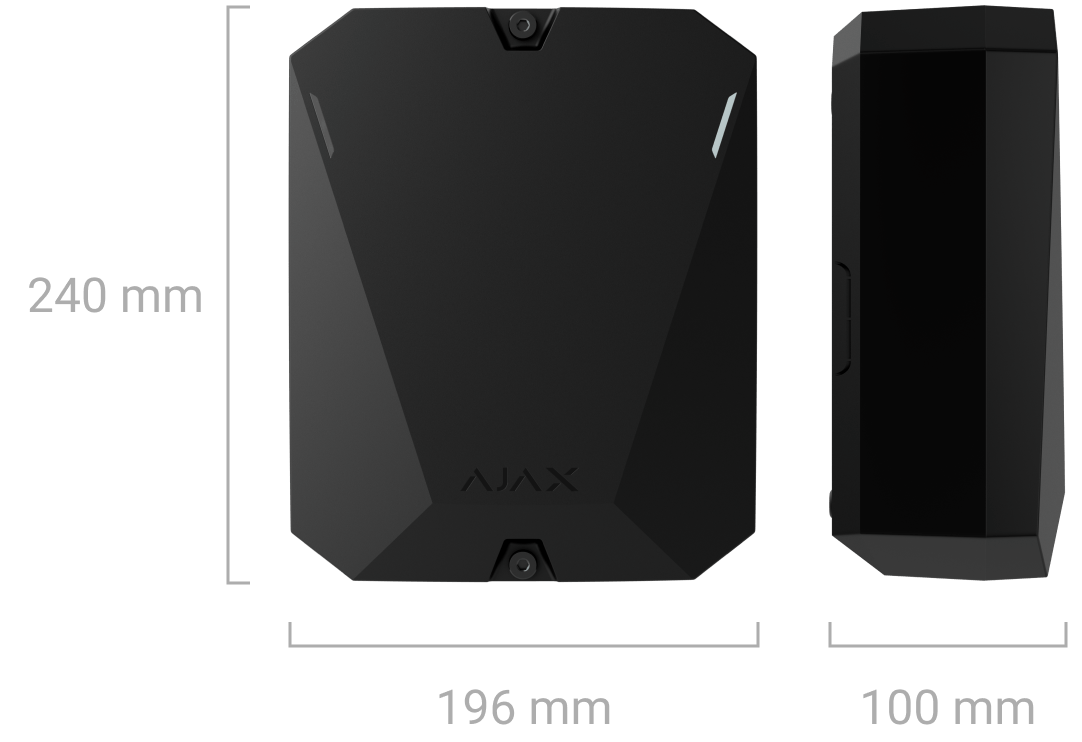

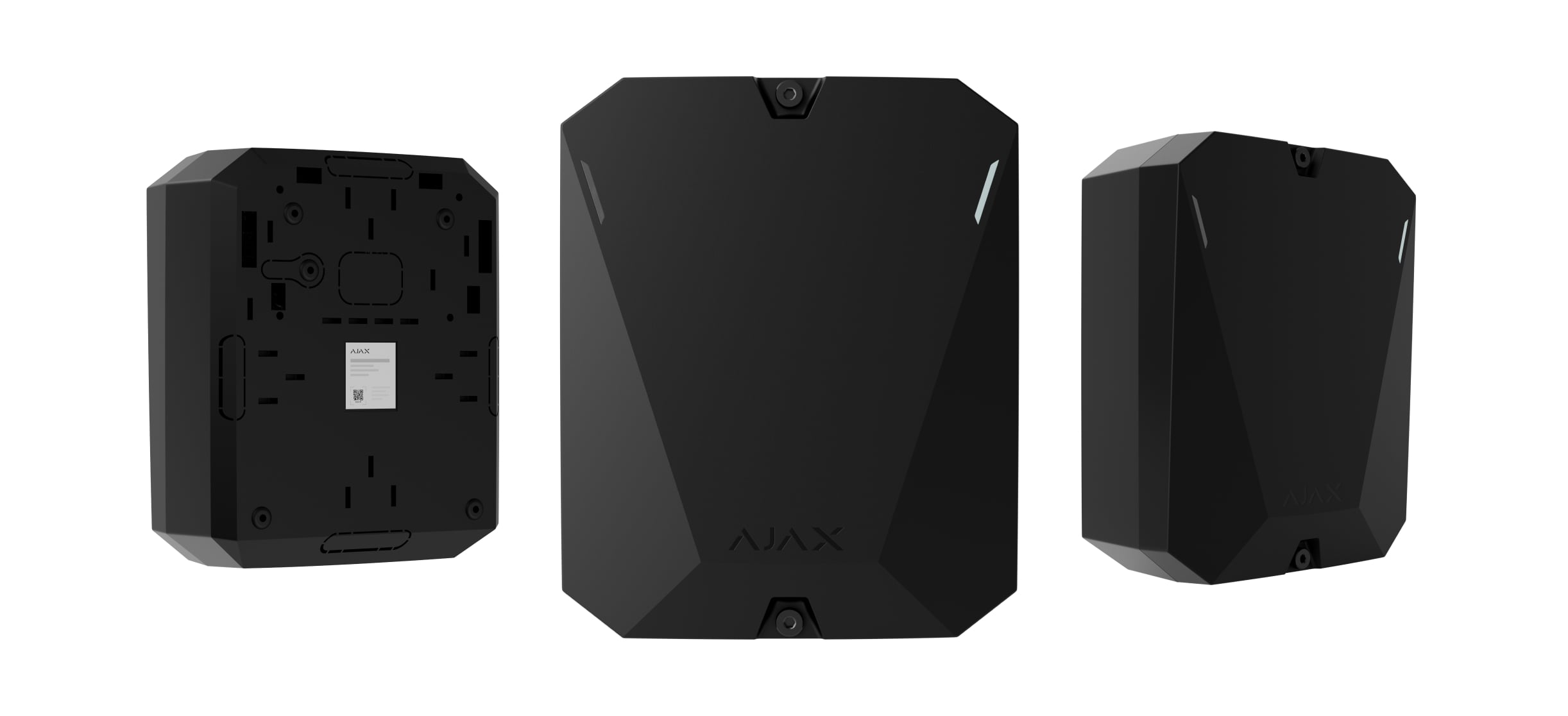

Superior MultiTransmitter G3 Jeweller

Modulo wireless per integrare fino a 18 dispositivi di terze parti in un sistema Ajax

Compatibilità dei dispositivi

Comunicazione

Protocollo di trasferimento dati Superior Jeweller

Protocollo wireless proprietario per la trasmissione di comandi, allarmi ed eventi. Una versione aggiornata del protocollo radio Jeweller per i dispositivi Superior, che garantisce la conformità agli standard di Grade 3 (EN 50131).

Caratteristiche principali:

Comunicazione bidirezionale.
Protezione avanzata contro il sabotaggio.
Cifratura a blocchi migliorata con chiave mobile.
Notifiche istantanee.
Controllo e configurazione da remoto nelle app Ajax.

Maggiori informazioni

Frequenze di funzionamento

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz

Potenza irradiata efficace massima (ERP)

fino a 25 mW

Modulazione del segnale radio

GFSK

Raggio di comunicazione radio

fino a 3,500 m

Tra il dispositivo e un hub (o un ripetitore) in campo aperto. Il raggio massimo dipende dal modello dell'hub.

Calcolare il raggio della comunicazione radio nell'impianto

Comunicazione crittografata

Tutti i dati salvati e trasmessi sono protetti con cifratura avanzata, garantendo sia la riservatezza che l'integrità.

Salto di frequenza

Per evitare le interferenze radio e l'inibizione del segnale.

Maggiori informazioni

Tecnologia di comunicazione Wings

Tecnologia di comunicazione wireless proprietaria per il caricamento degli aggiornamenti del firmware.

Caratteristiche principali:

Comunicazione bidirezionale.
Protezione avanzata contro il sabotaggio.
Cifratura a blocchi con chiave mobile.
Ricarica dei pacchetti di dati in caso di errori di trasmissione.
Controllo della consegna dei pacchetti di dati.

Frequenze di funzionamento

865,0–868,0 MHz

868,0–868,6 MHz

868,7–869,2 MHz

869,4–869,65 MHz

Raggio di comunicazione radio

fino a 3,000 m

Tra il dispositivo e un hub (o un ripetitore) in campo aperto. Il raggio massimo dipende dal modello dell'hub.

Calcolare il raggio della comunicazione radio nell'impianto

Comunicazione crittografata

Tutti i dati salvati e trasmessi sono protetti con cifratura avanzata, garantendo sia la riservatezza che l'integrità.

Salto di frequenza

Per evitare le interferenze radio e l'inibizione del segnale.

Maggiori informazioni

Collegamento di dispositivi cablati

Numero di zone

18 zone cablate

Più dispositivi possono essere connessi a una zona. Il numero di dispositivi collegati dipende dal loro consumo energetico.

Lunghezza del cavo

fino a 400 m

Quando si utilizza un cavo di segnale in rame con una sezione trasversale del conduttore di 0,22 mm².

Tipo di connessione

NC, NO, EOL, 2EOL, 3EOL

Con resistenza EOL da 1 kΩ a 30 kΩ con incrementi di 100 Ω.

Scansione della resistenza EOL

Consente la misurazione automatica della resistenza EOL.

Modalità di funzionamento dei sensori connessi

Rilevare gli allarmi: consente di ricevere allarmi da dispositivi di terze parti collegati che rilevano l'apertura di porte, vibrazioni, rottura di vetri, perdite di gas e acqua, ecc.
Cambio modalità di sicurezza (KeyArm): consente di inserire/disinserire il sistema e aree individuali o di impostare la Modalità notturna.
Controllo dell'elemento di blocco: consente di controllare la posizione del perno dell'elemento di blocco.
Controllo della serratura a catenaccio: consente di controllare la posizione della serratura a catenaccio.

Modalità di funzionamento

a impulsi, bistabile

Tipi di eventi

tipi di eventi configurabili per allarmi di dispositivi cablati

Regolabile da un PRO o da un utente con diritti di amministratore in un'app Ajax.

Suggerimenti

Il dispositivo è alimentato da una rete 100–240 V~ ed è progettato esclusivamente per uso in ambienti interni.

Protezione contro il sabotaggio

Allarme antisabotaggio

Il sistema invia notifiche sui tentativi di apertura del coperchio del modulo di integrazione o di distacco della custodia dalla superficie.

Maggiori informazioni

Protezione contro la contraffazione

Garantisce l'autenticazione del modulo di integrazione quando comunica con un hub.

Rilevamento della perdita di comunicazione

dopo 36 secondi di assenza di segnale

Il tempo di rilevamento dipende dalle impostazioni Jeweller o Jeweller/Fibra.

Rilevamento istantaneo di perdita di connessione cablata, cortocircuiti e malfunzionamenti

quando si utilizza la connessione 2EOL/3EOL

Dipende dal tipo di connessione.

Rilevamento istantaneo dei cortocircuiti sulle uscite di alimentazione

Dopo il rilevamento, il sistema interrompe l'alimentazione e invia una notifica all'utente.

Alimentazione

Principale

100–240 V~

Di riserva

12 V⎓, capacità fino a 7 Ah con un ciclo di carica completo fino a 24 ore

Tipo

tipo A

Utilizzato all'interno dei locali protetti.

Tensione di alimentazione CA

100–240 V~, 50/60 Hz

Alimentazione principale.

Tensione di alimentazione CC

10,5–15 V⎓

Alimentazione di backup.

Consumo di corrente del dispositivo a riposo alla tensione nominale

22 mA¹: nessun dispositivo cablato collegato

35,5 mA¹: 18 dispositivi cablati NC collegati

Consumo massimo di corrente alla tensione nominale

misurato:

24 mA¹: nessun dispositivo cablato collegato
37,5 mA¹: 18 dispositivi cablati NC collegati

calcolato:

90 mA¹: nessun dispositivo cablato collegato
103,5 mA¹: 18 dispositivi cablati NC collegati

¹ Dalla batteria di riserva ricaricabile dopo la perdita dell'alimentazione principale.

Capacità della batteria ricaricabile di riserva

fino a 7 Ah con un ciclo di carica completa fino a 24 ore²

Per il funzionamento autonomo per 60 ore e il funzionamento di un dispositivo cablato collegato per 15 minuti, il carico massimo non deve superare i 68 mA.

² È il tempo massimo per ricaricare una batteria da 7 Ah all'80% della sua capacità.
