MultiTransmitter

MultiTransmitter

Module voor het aansluiten van een bedraad alarm op Ajax en het beheren van de beveiliging via de app

Het tweede leven van een oud bekabeld alarm

We begrijpen hoe moeilijk het is om te beslissen over een upgrade voor uw bekabelde alarm. Vele mensen hebben een systeem dat nog steeds in staat is om hun eigendommen te beschermen, maar duidelijk verouderd is. Als u kiest voor een vernieuwing met Ajax, hoeft u uw de huidige apparatuur niet weg te doen. U kunt een moderne complexe beveiliging bouwen op basis van bestaande bekabelde apparatuur.
The second life of an old wired alarm

Beveiliging via de smartphone

Schakel over op slimme beveiliging en behoud uw oude beveiligingsapparatuur. Systeemgebruikers kunnen via MultiTransmitter genieten van beveiligingscontrole in de app, datarijke meldingen en automatiseringsscenario's. Een installateur kan het systeem of een apparaat in de PRO-app instellen, zowel op locatie als op afstand.

Meer Ajax-functies

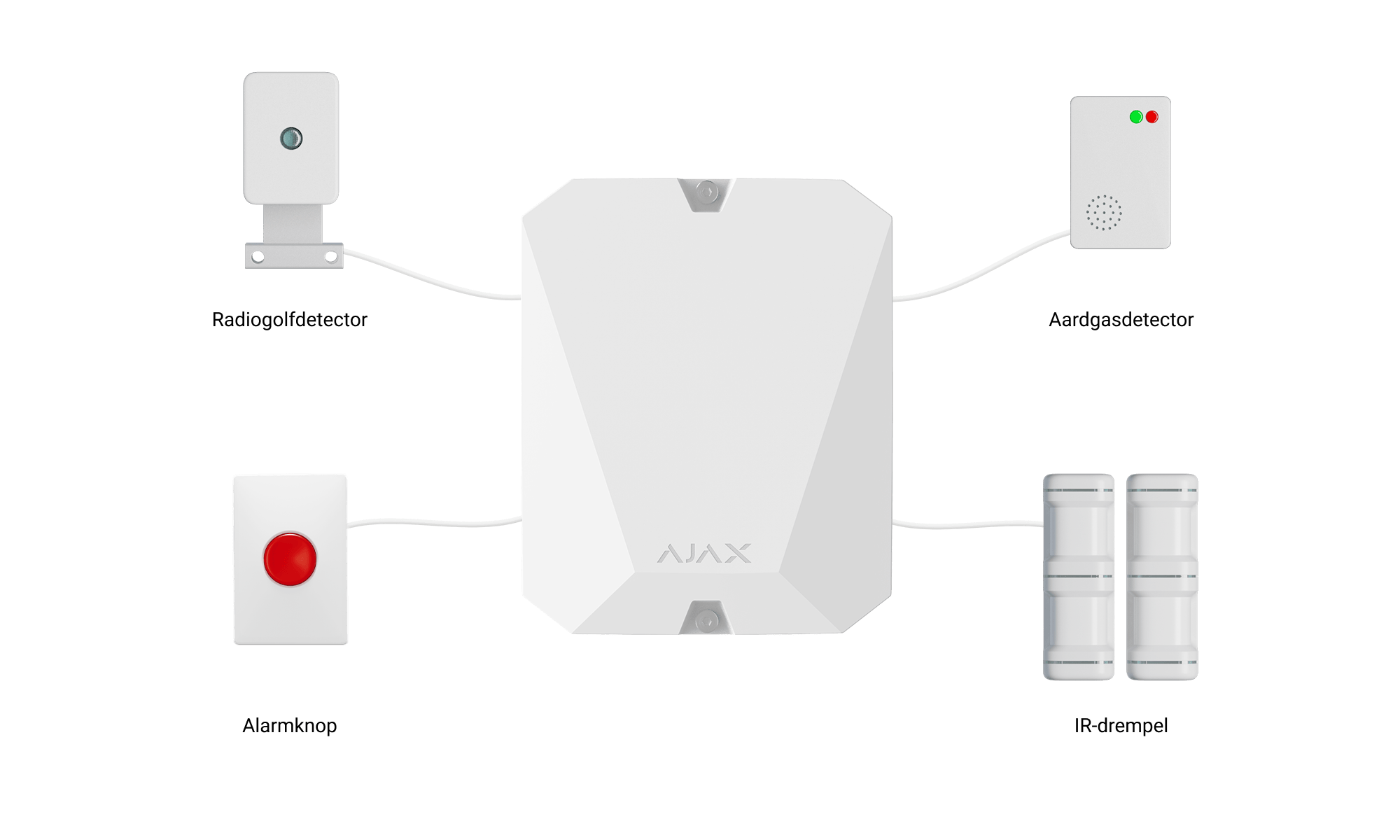

Perimeter IR-detectoren, huishoudelijke gassensoren, thermostaten en vlottersensoren en andere apparaten breiden de gebruiksgebieden van Ajax uit. Sluit ze aan op een hub via MultiTransmitter en beheer het gecombineerde beveiligingssysteem in de Ajax-app.
More Ajax features

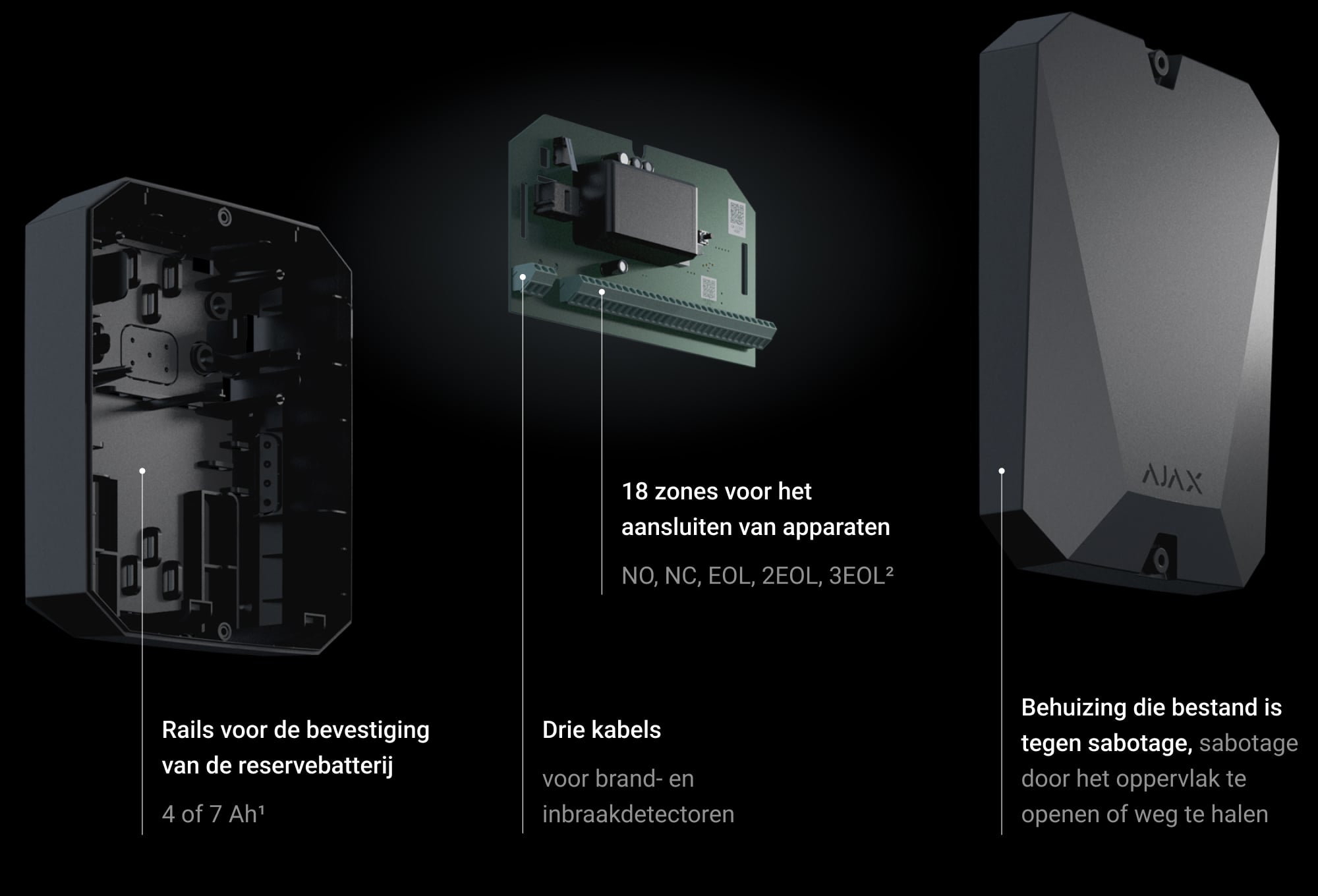

Vele verschillende functies in één behuizing

Multitasking in a single body

Minder gedoe dankzij geautomatiseerde beveiliging

Gebruik automatiseringsscenario's zodat het beveiligingssysteem direct reageert op bedreigingen zonder dat u eerst op de politie hoeft te wachten. Het alarm van het Ajax-systeem wordt volgens schema ingeschakeld, de bewegingsdetector doet het licht aan bij een alarm en schakelt de stroom in de kamer uit bij de eerste tekenen van brand. Een oud alarmsysteem wordt met MultiTransmitter onderdeel van een veilig en slim huis.

Datarijke alarmen

Met MultiTransmitter kunt u voor elk bekabeld apparaat het type alarm en een ruimte aangeven. Hierdoor worden de meldingen gedetailleerder - u weet niet alleen wat er is gebeurd, maar ook waar. Deze informatie wordt weergegeven met behulp van pushmeldingen en sms-berichten, en wordt ook naar de meldkamer van het beveiligingsbedrijf gestuurd met een geschikte codering. In totaal zijn er vijf soorten alarmen beschikbaar: inbraak, brand, medische hulp, paniekknop en gas.
Jeweller

Radiocommunicatie met perfecte betrouwbaarheid

MultiTransmitter communiceert met een hub via een gecodeerd Jeweller-radioprotocol. Dit is een TDMA-technologie die door Ajax Systems is ontwikkeld voor ononderbroken communicatie met apparaten. Jeweller detecteert pogingen tot jamming, schakelt over op de back-upfrequentie in geval van een storing en zorgt dat de draadloze apparaten van Ajax jarenlang op de voeding van de batterij draaien.
  • Aansluiting op een hub op een afstand van maximaal 2000 meter
  • Alarmmeldingen afgeleverd in 0,15 seconden
  • Instelbaar pinginterval vanaf 12 seconden

Grenzeloze beveiliging

Als de radiosignaalversterkers worden gebruikt, dekt het radionetwerk van het Ajax-beveiligingssysteem tot 35 km2. Maar als sommige kamers geen radiogolven doorlaten, is het aansluiten van bekabelde apparaten via de MultiTransmitter de beste oplossing. De kabels kunnen maximaal 400 meter lang zijn.

Beveiligd tegen sabotage

MultiTransmitter informeert u onmiddellijk als de aangesloten apparaten onderbroken zijn door een stroomstoring, losgekoppeld zijn van de signaalkabel of gesaboteerd zijn. Elektriciteitsverlies op de locatie vormt ook geen probleem - de reservebatterij voorziet de apparaten tot 4 dagen van stroom. De behuizing van de MultiTransmitter zelf is uitgerust met twee sabotagedetectoren die reageren wanneer de integratiemodule uit de houder wordt gehaald en het deksel wordt verwijderd.
  • Onmiddellijke detectie van aansluitingsverlies met bekabeld apparaat (EOL)
  • Opening in de behuizing voor een reservebatterij van 7 A⋅h
  • 2 sabotagedetectoren die het demonteren en openen van de behuizing detecteren
Protected against sabotage
  • Onmiddellijke detectie van aansluitingsverlies met bekabeld apparaat (EOL)
  • Opening in de behuizing voor een reservebatterij van 7 A⋅h
  • 2 sabotagedetectoren die het demonteren en openen van de behuizing detecteren

Gemaakt door professionals voor professionals

We hebben ervoor gezorgd dat het installatie- en instellingsproces geen extra tijd of moeite kosten. Net als de andere Ajax-apparaten maakt MultiTransmitter verbinding met een hub in de app door een QR-code te scannen. Wanneer u bekabelde apparaten aansluit, hoeft u de waarden van de weerstanden niet te weten. Het systeem geeft ook een waarschuwing als een apparaat niet correct is aangesloten.
1
Toevoegen aan het systeem
door een QR-code te lezen
2
Bevestigen
op een muur
3
Aansluiting van
bekabelde apparaten
4
Configureren
via een app

Technische specificaties

Aantal alarm-/sabotagezones
18
Ondersteunde contacttypes van de detector
NO, NC (zonder R), EOL (NC met R), EOL (NO met R)
Weerstand van de EOL-weerstand
1 kΩ tot 7,5 kΩ
Verwerkingsmodus van alarmsignalen
Met pulsen of bistabiel
Hoofdvoeding
110–255 V, 50/60 Hz
Reservevoeding
12 V DC
Ondersteunde batterijsoort
Batterij met een capaciteit van 4 of 7 A⋅h (niet inbegrepen),
afmetingen 150 × 64 × 94 mm
Voeding van de detector
12 V DC, tot 1 A voor alle voedingsuitgangen van de detectoren
Beveiliging tegen demontage
Sabotage
Frequentieband van het radiosignaal
868,0-868,6 MHz of 868,7-869,2 MHz, afhankelijk van de regio waarin het verkocht wordt
Compatibiliteit
Werkt enkel met Ajax hubs en signaalversterkers
Maximaal vermogen van het radiosignaal
Tot 7,29 mW (limiet van 25 mW)
Bereik van het radiosignaal
Tot 2000 m in het gezichtsveld
Temperatuurbereik
Van -10°С tot +40°С
Vochtigheidsgraad
Tot 75%
Afmetingen
196 × 238 × 100 mm
Gewicht
805 g
Garantie
Vervanging en herstelling tot 24 maanden na de verkoopdatum.

Meer informatie
Levensduur
10 jaar
Volledige set
MultiTransmitter-bord
Behuizing
Installatiekit
Voedingskabel
Gebruikershandleiding

Kies in 2 minuten de meest geschikte Ajax-suite

Vertel ons wat u moet beschermen en wij zullen een set detectoren en apparaten voor uw pand samenstellen.
Begin

Aanbevolen producten

Integration module Ajax MultiTransmitter for security system

Advanced security systems require the use of modern communication devices to perform complex tasks and provide the user with a high level of protection. If the alarm system is outdated, it needs to be updated. It is unnecessary to replace all alarm devices and change many wires completely. Several Ajax devices can be added to the security system, transforming the old system into a new generation of burglar alarms, convenient control from the user’s mobile phone, and advanced security technologies.

The Ajax MultiTransmitter integration module, which operates at 868.0-868.6 MHz and has 18 alarm zones, is used to add third-party wired sensors to the Ajax wireless control panel.

The radio integration module interacts with the intelligent control panel in an open area without obstacles at a distance of up to 2000 meters and indoors – between several floors. The broadcast signal is protected by encryption for the secure transmission of information. To check the operability of the transmitter, the control panel conducts a poll of the device every 12-300 seconds. The frequency is adjusted by the user individually.

The power supply of the integration module for the alarm system comes from the 100-240 V AC network. The transmitter can operate autonomously from the backup battery for 12 V for four days. In addition, the integration radio module can provide 12 V power to the system sensors. The transmitter board has terminals for connecting alarm zones and powering fire sensors.

Purpose of the integrated radio module for Ajax MultiTransmitter signalling

MultiTransmitter can transform wired alarms into a modern and reliable security system with the ability to control it through a mobile application and replace the old control panel.

The Ajax alarm transmitter connects third-party wired devices to Ajax’s security system. Together with other Ajax devices, the MultiTransmitter integration module increases comfort and safety and ensures the reliable operation of fire and burglar alarms and intelligent home systems.

Features of the Ajax MultiTransmitter integration module

The radio network of the Ajax alarm system is capable of covering up to 35 km² using ReX signal repeaters. And if some rooms are impervious to radio waves, the MultiTransmitter wireless integration module will be the best solution for adding wired sensors to the system.

The Ajax wireless transmitter is connected to the alarm control panel (Hub, Hub Plus, Hub 2, Hub 2 Plus) via the Jeweler radio protocol. The alarm signal from the sensor connected by NC / NO contacts (supports contact types NO, NC (without R), EOL (NC with R), EOL (NO with R) is transmitted directly to the intelligent control panel.

The wireless alarm module can be integrated with outdoor or indoor detectors of vibration, movement, glass breakage, opening, thermal relays, IR barriers, gas and water leak sensors, and other third-party security devices, which will turn them into full-fledged system devices Ajax security.

All 18 wired zones can be configured in the Ajax mobile application. The sensors connected to the zones can work around the clock in security mode with a delay on entry or exit and, if necessary, participate in automation scenarios and activate sirens.

The maximum length of the wired connection of the detector by cable is up to 400 m. The radio integration module can be a power source for the connected device – 12 V DC up to 1 A for all power outputs of the detectors. If the connection to the wired device is lost, the user alarm will be notified immediately.

The MultiTransmitter wireless integration module is configured and tested in the Ajax mobile application. Connection to the security system occurs after scanning the QR code on the device’s body. When connecting wired devices, you do not need to know the resistance value of the resistors. And if the device is misconnected, the security system will warn you of an error.

All notifications and alarms are sent to the alarm holder’s phone via SMS or push notifications. There are five types of alarms: fire alarm, gas alarm, intrusion, medical care, alarm button. You can set the alarm type and room for each wired device. This information is indicated in the notification in the application and is also sent to the security company’s console under the appropriate code. This increases the informativeness of the messages, as the user will know exactly where and what happened.

Protection of the Ajax MultiTransmitter integration radio module from external interference

The control panel receives information from the Ajax transmitter in encrypted form by the AES algorithm. In case of signal interruptions, it is immediately notified and switches to free frequencies.

Thanks to Jeweler radio technology, instant sending of those protected from interception, jamming, interference, and substitution of alarms are provided. To prevent the device from being disassembled or damaged by malicious users, there are two tampers on the housing of the wireless integration module, which respond with an alarm to an attempt to remove the module from the mounts or damage the housing.
