LightSwitch (2-gang/2-way) Jeweller

Draadloze slimme tweevoudige schakelaar

LightSwitch (2-gang/2-way) Jeweller

Compatibiliteit van apparaten

Controleer

Onderdelen

Relais

Beheert de voeding van verlichting.

LightCore (2-gang/2-way) Jeweller

LightCore (2-gang/2-way) vertical Jeweller

Aanraakgevoelige panelen

SoloButton (2-gang)

Deze wordt gebruikt wanneer het stopcontact als een afzonderlijk apparaat wordt geïnstalleerd. SoloButton bestaat uit het voorpaneel en het afdekraam, samen één vormen deze een component.

CenterButton (2-gang)

Dit wordt gebruikt wanneer de schakelaar tussen de apparaatset is geïnstalleerd.

CenterButton (2-gang) vertical

Dit wordt gebruikt wanneer de verticale enkelvoudige schakelaar tussen de apparaatset is geïnstalleerd.

SideButton (2-gang)

Deze wordt gebruikt als de schakelaar rechts of links van de apparaatset is geïnstalleerd.

SideButton (2-gang) vertical

Deze wordt gebruikt als de verticale schakelaar boven of onder de apparaatset is geïnstalleerd.

Afdekramen

Afdekramen voor twee, drie, vier en vijf Ajax-stopcontacten en schakelaars in elke combinatie¹.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Frame (2 seats) vertical

frame

Frame (3 seats) vertical

frame

Frame (4 seats) vertical

frame

Frame (5 seats) vertical

frame

1 — Combinaties met slimme stopcontacten zijn alleen beschikbaar wanneer deze horizontaal geïnstalleerd worden.

Configuratie

Enkele schakelaar

LightSwitch (2-gang/2-way) Jeweller wordt geïnstalleerd als een afzonderlijk apparaat.

Gecombineerde schakelaar

LightSwitch (2-gang/2-way) Jeweller wordt als set gecombineerd met Ajax slimme schakelaars en/of Outlet Jeweller-apparaten en naast elkaar geïnstalleerd in Frame.

Kleuren van het aanraakgevoelige paneel

Zwart (Black)

RAL 9005

Antraciet grijs (Graphite)

RAL 7024

Wit (White)

RAL 9003

Ivoorwit (Ivory)

RAL 1013

Lichtgrijs (Fog)

RAL 7047

Oestergrijs (Oyster)

RAL 9002

Grijs (Grey)

RAL 7004

Olijfgroen (Olive)

RAL 7044

De RAL-kleuren hieronder zijn een benadering van de werkelijke kleur. Ze kunnen echter licht afwijken, dus gebruik ze alleen als richtlijn bij het kiezen van de kleur.

Communicatie

Jeweller-communicatietechnologie

Bedrijfseigen draadloze communicatietechnologie voor het verzenden van bevelen, alarmen, en gebeurtenissen.

Belangrijkste functies:

  • Tweerichtingscommunicatie.
  • Geavanceerde antisabotage.
  • Blokversleuteling met een dynamische sleutel.
  • Directe meldingen.
  • Bediening en configuratie op afstand via de Ajax-apps.

Frequentiebanden

866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Afhankelijk van de verkoopregio.

Maximaal effectief afgestraald vermogen (ERP)

tot maximaal 20 mW

Modulatie van het radiosignaal

GFSK

Radiocommunicatiebereik

tot maximaal 1.100 m

Tussen het apparaat en een hub (of de signaalversterker) in een open ruimte.

Versleutelde radiocommunicatie

Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.

Frequency hopping

Om radiostoringen en jamming te voorkomen.

Wings-communicatietechnologie

Eigen draadloze communicatietechnologie om de firmware bij te werken.

Belangrijkste functies:

  • Tweerichtingscommunicatie.
  • Geavanceerde antisabotage.
  • Blokversleuteling met een dynamische sleutel.
  • Gegevenspakketten worden opnieuw geladen bij transmissiefouten.
  • Controle van levering van gegevenspakketten.

Frequentiebanden

866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Afhankelijk van de verkoopregio.

Radiocommunicatiebereik

tot maximaal 1.100 m

Tussen het apparaat en een hub (of radiosignaalversterker) in een open ruimte.

Versleutelde communicatie

Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.

Frequency hopping

Om radiostoringen en jamming te voorkomen.

Belangrijkste functies

Automatiseringsscenario's

  • reacties op verandering van beveiligingsmodus
  • geplande acties
  • reacties op alarmen
  • temperatuurscenario's
  • vochtigheidsscenario's²
  • CO₂-concentratiescenario's²
  • door een andere LightSwitch/Button te activeren

2 — Scenario's op basis van vochtigheid en CO₂-concentratie zijn beschikbaar wanneer LifeQuality Jeweller aan het systeem is toegevoegd.

Werking zonder nuldraad

LightSwitch heeft alleen een stroomdraad nodig om te werken.

Vermogen van geschakeld apparaat

tussen 5 tot 300 W per segment

Contactloos aanraakgevoelig paneel

LightSwitch wordt geactiveerd als er een hand minder dan 15 mm van het paneel verwijderd is.

Nachtverlichting

Optioneel, kan worden uitgeschakeld via de instellingen van de Ajax-app.

Bescherming tegen niet-compatibele apparaten

Wordt geactiveerd als apparaten onvoldoende voeding hebben (tot maximaal 5 W). Als de beveiliging wordt geactiveerd, schakelt LightSwitch de stroom uit en verstuurt het een melding naar de Ajax-apps. Er zit een condensator in de kit voor verlichtingsapparatuur met een laag stroomverbruik.

Aanbevelingen

Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Een professionele elektricien moet een apparaat installeren.

Beveiliging tegen sabotage

Bescherming tegen spoofen

apparaatverificatie

Detectie van communicatieverlies

na 36 s

De detectietijd hangt af van de instellingen van Jeweller of Jeweller/Fibra.

Voeding

Voedingsspanning

230 V~, 50/60 Hz

Het apparaat heeft geen nuldraad nodig om te werken.

Gemiddeld energieverbruik

tot maximaal 200 mW

Maximaal vermogen

300 W per segment (600 W in totaal)

Voor LightCore (2-gang/2-way) Jeweller en LightCore (2-gang/2-way) vertical Jeweller.

Temperatuurbeveiliging

meer dan +60 °C

Als de beveiliging wordt geactiveerd, schakelt LightSwitch de stroom uit en verstuurt het een melding naar de Ajax-apps.

Bedrijfsparameters

Operationeel temperatuurbereik

van –10 °C tot +40 °C

Operationele luchtvochtigheid

Tot 75% zonder condensatie

Beschermingsklasse

IP20

Vormfactor van de schakelaar

Europees type (55)

Afmetingen

Relais

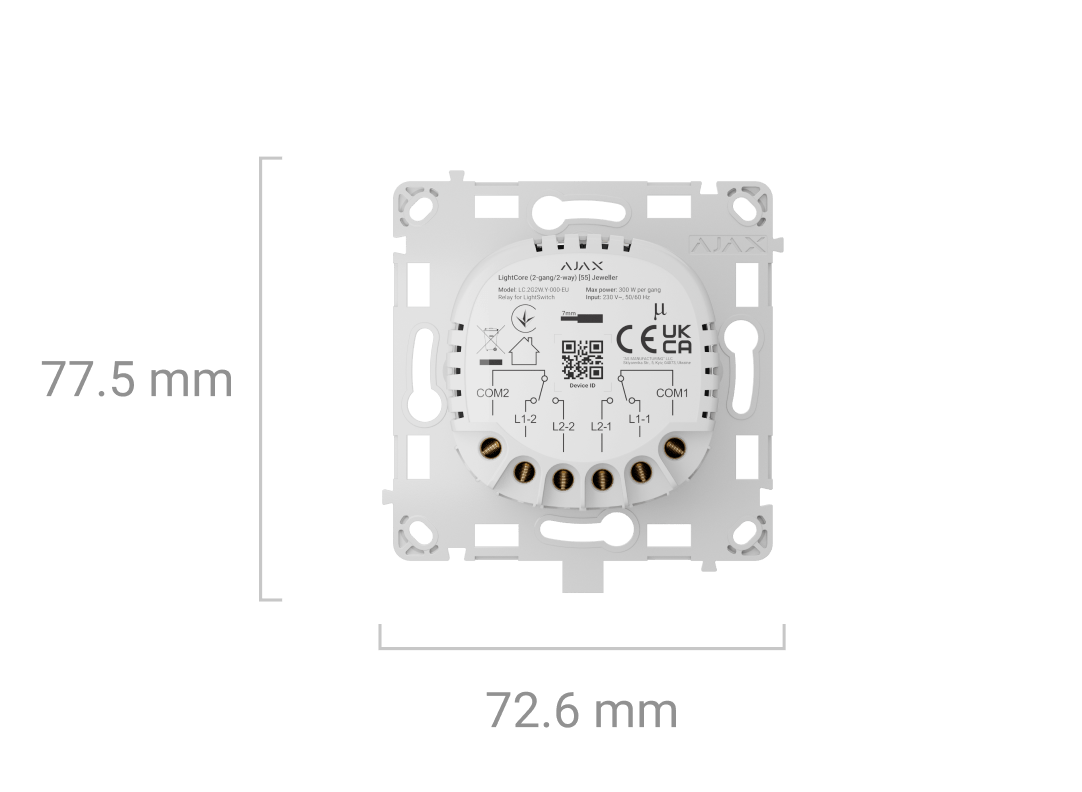

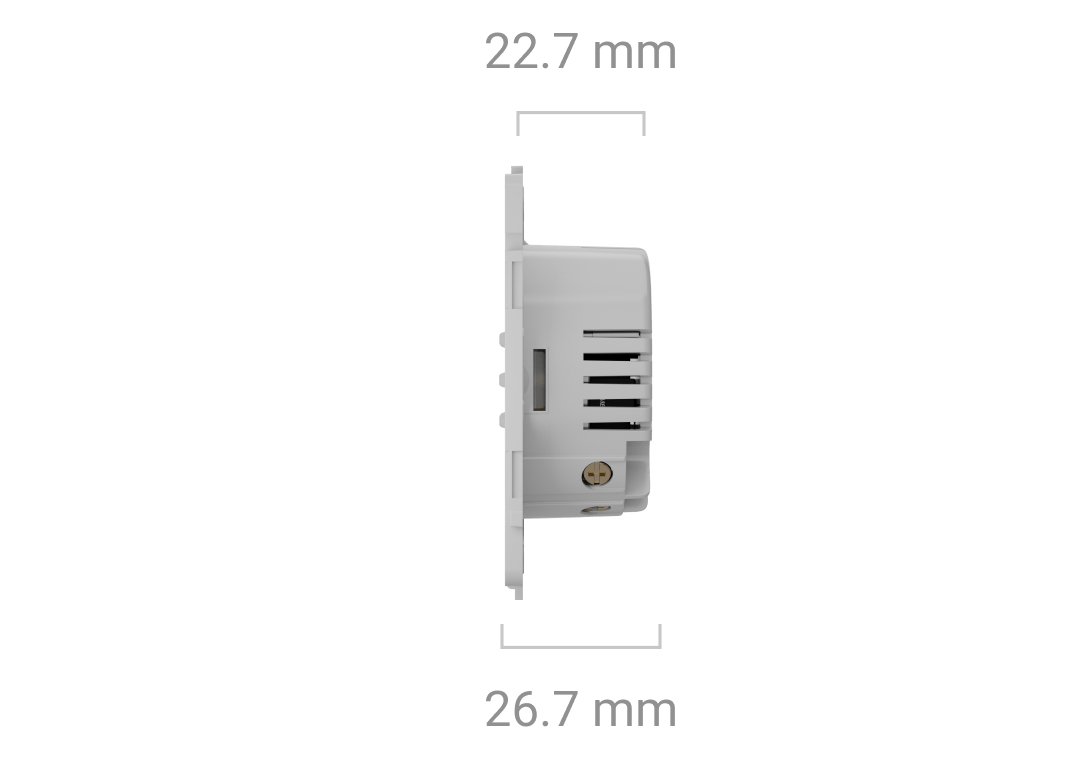

LightCore (2-gang/2-way) Jeweller — 77,5 × 72,6 × 26,7 mm

ttx
ttx

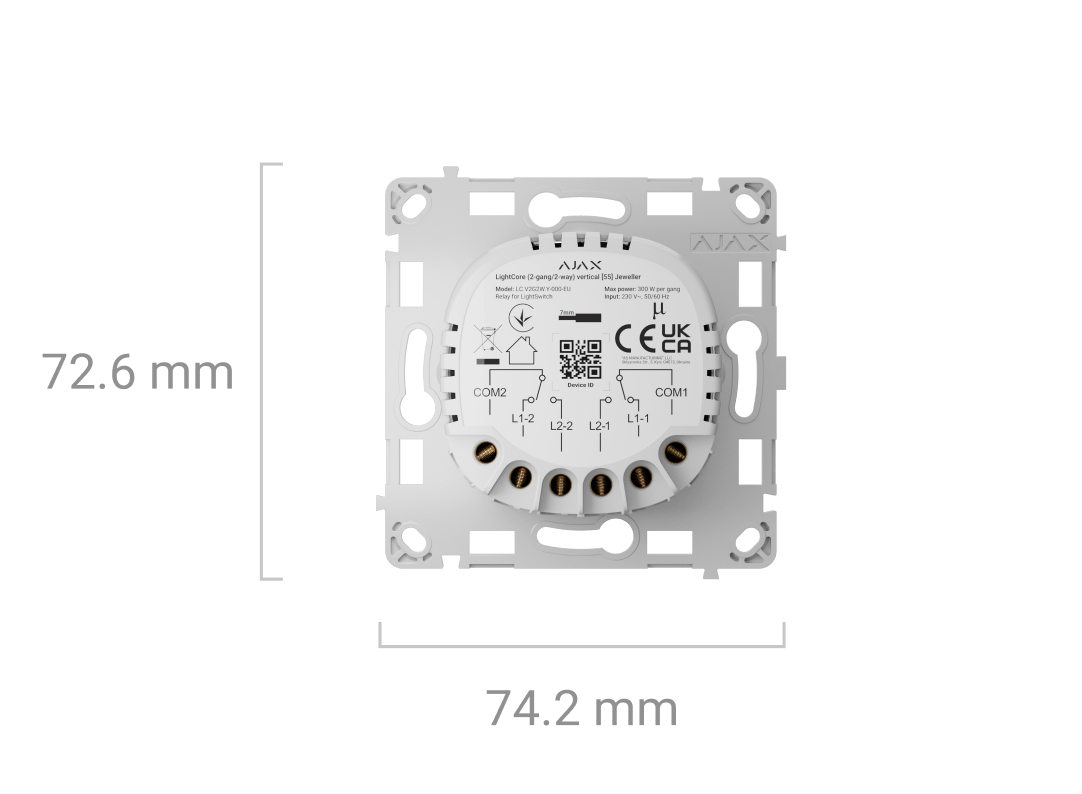

LightCore (2-gang/2-way) vertical Jeweller — 72,6 × 74,2 × 26,7 mm

ttx
ttx

Aanraakgevoelige panelen

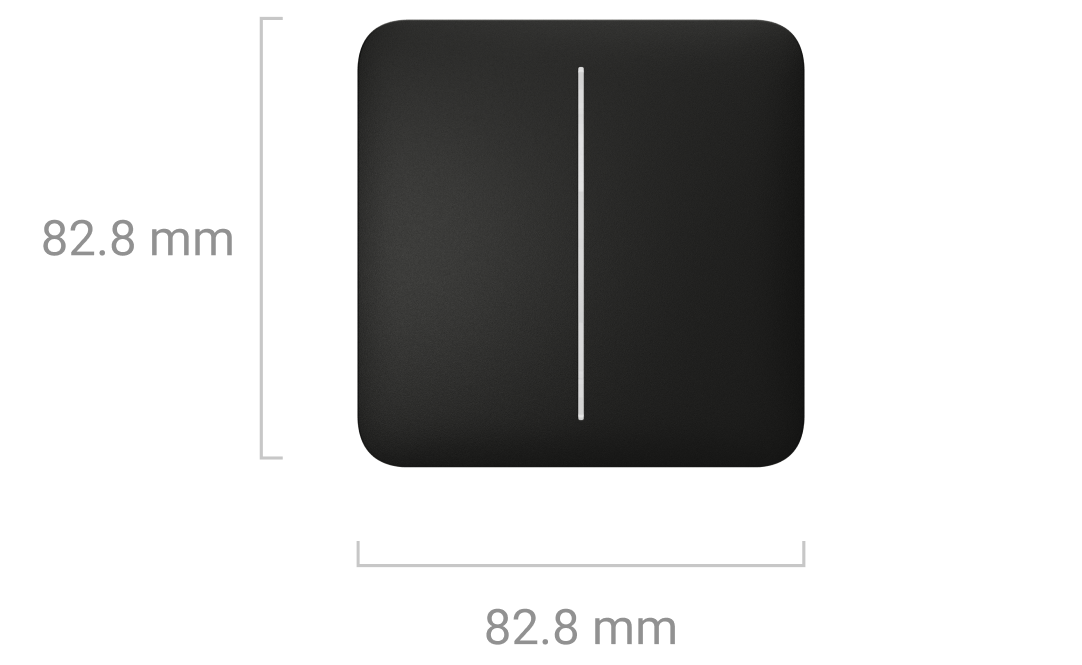

SoloButton (2-gang) — 82,8 × 82,8 × 10,3 mm

ttx
ttx

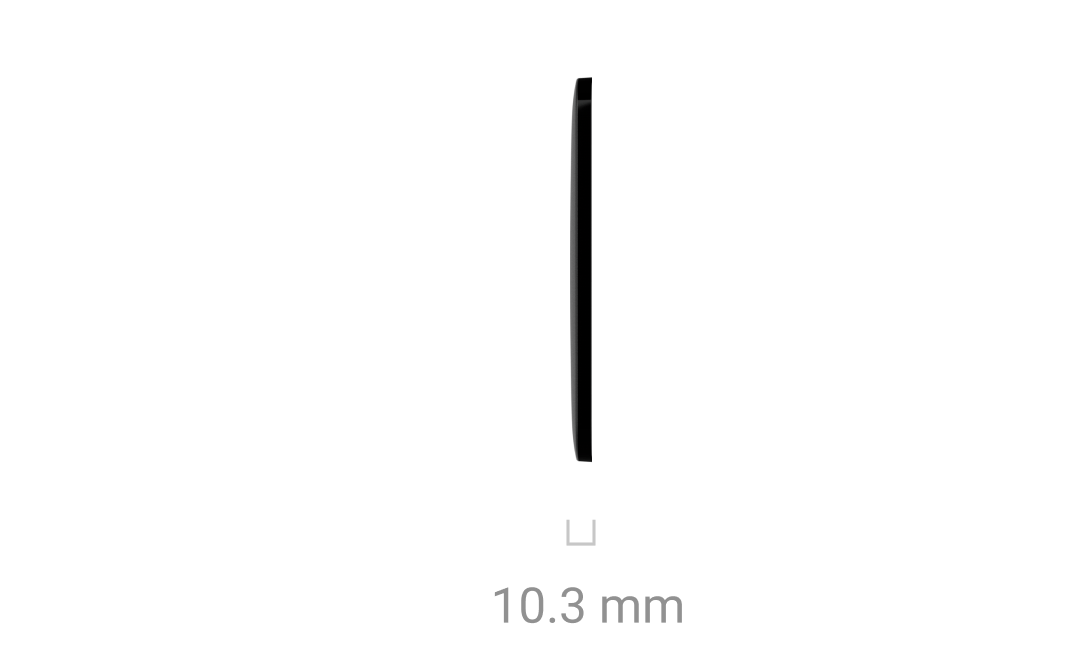

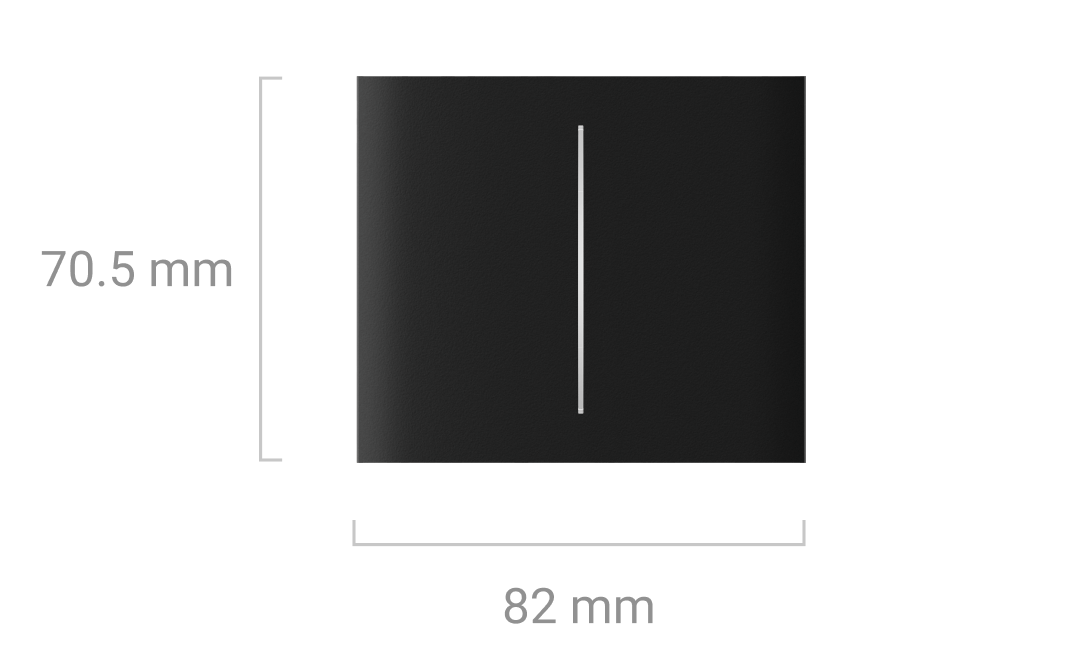

CenterButton (2-gang) — 82 × 70,5 × 10,3 mm

ttx
ttx

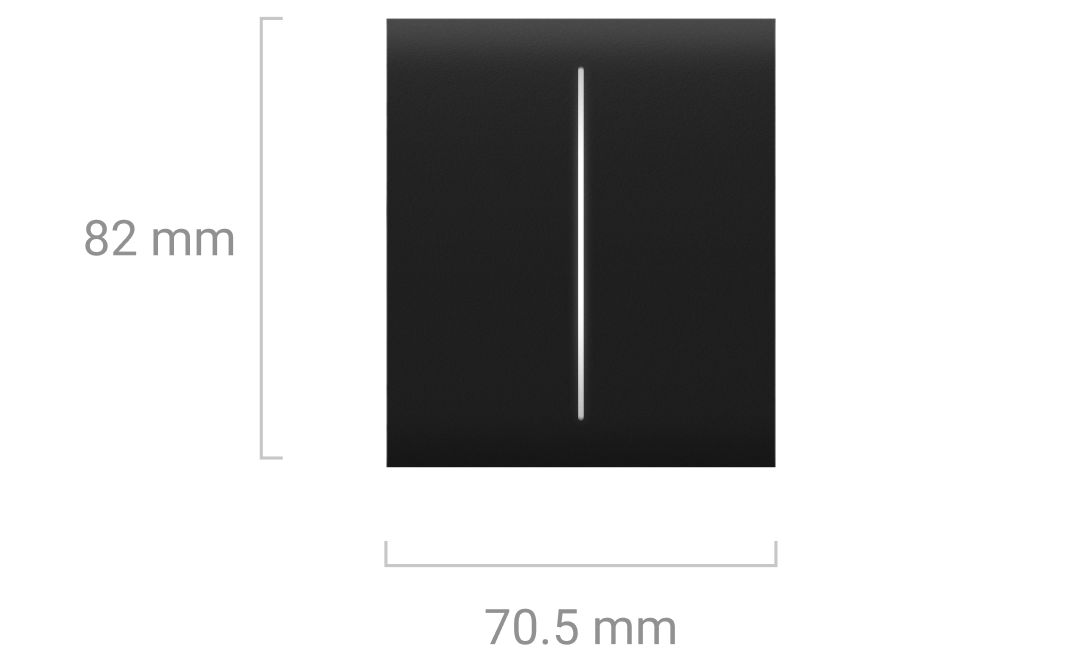

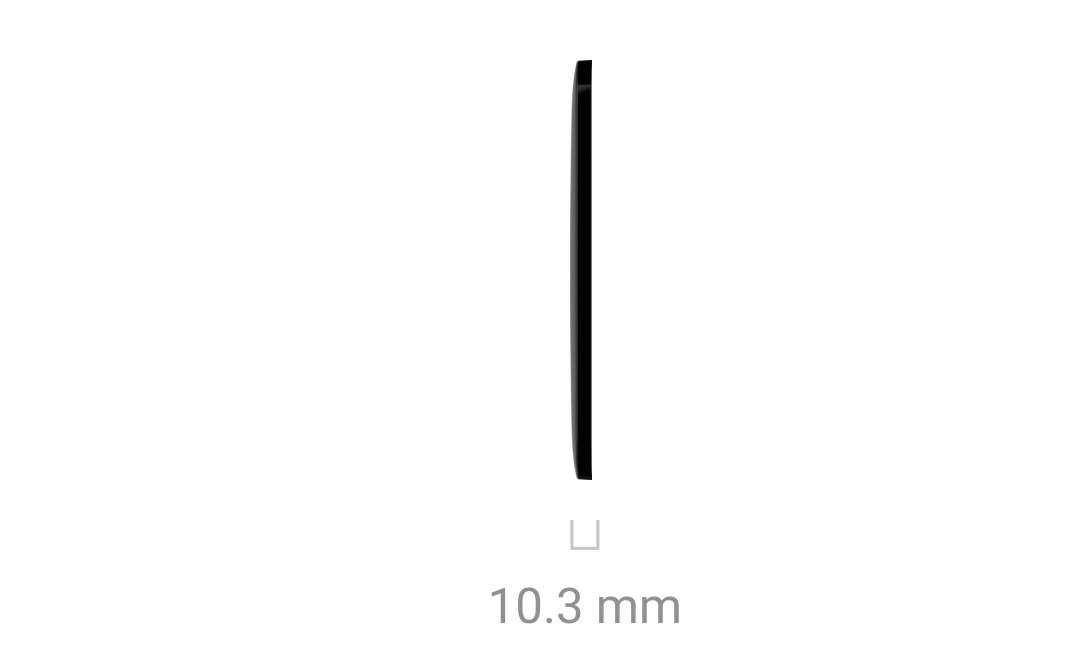

CenterButton (2-gang) vertical — 70.5 × 82 × 10,3 mm

ttx
ttx

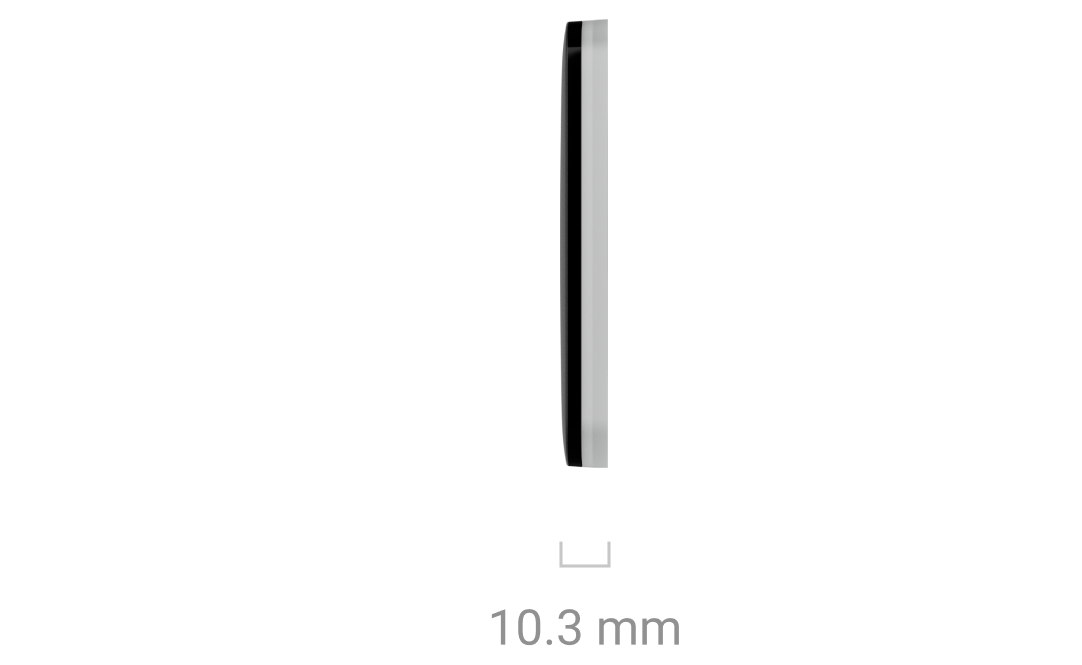

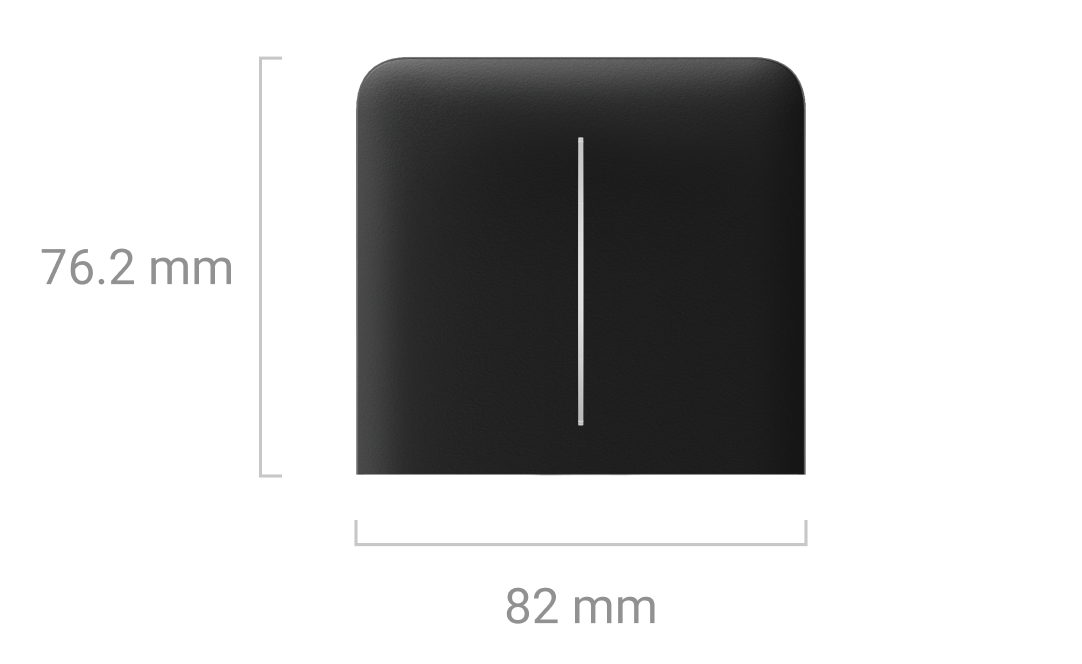

SideButton (2-gang) — 82 × 76,2 × 10,3 mm

ttx
ttx

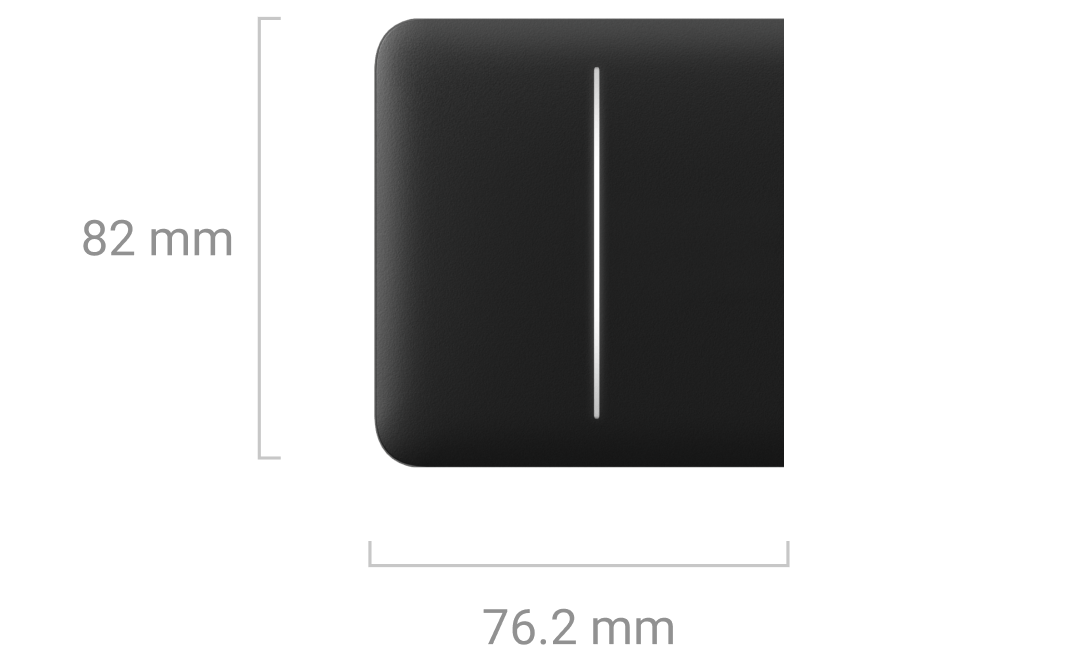

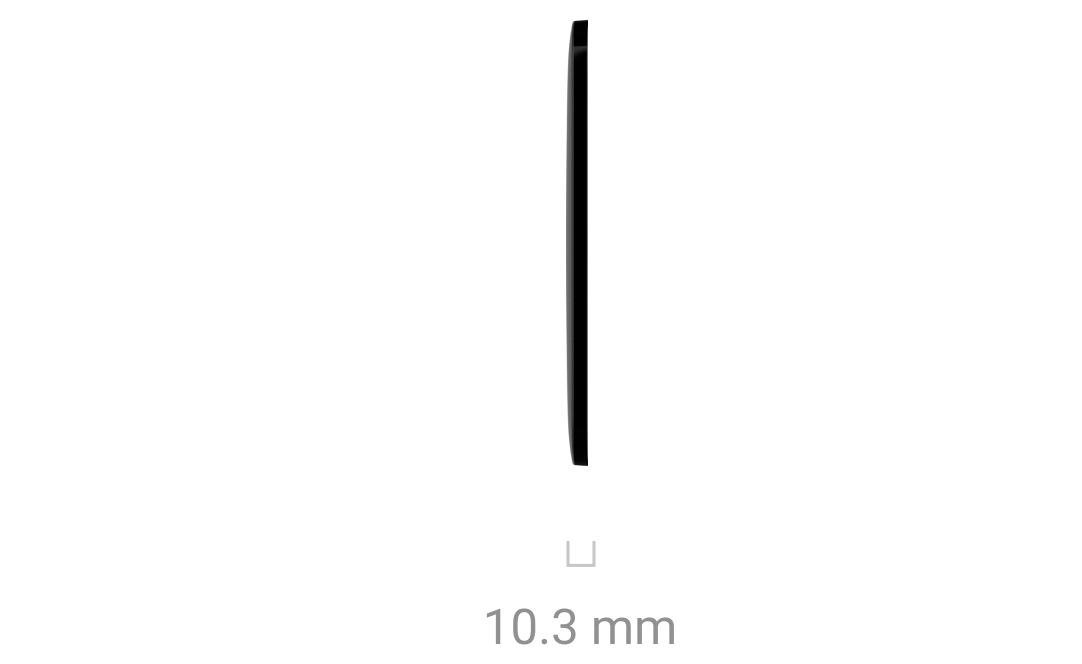

SideButton (2-gang) vertical — 76,2 × 82 × 10,3 mm

ttx
ttx

Afdekramen

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

frame
frame

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

frame
frame

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

frame
frame

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

frame
frame

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

frame
frame

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

frame
frame

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

frame
frame

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

frame
frame

Gewicht

Relais

LightCore (2-gang/2-way) Jeweller — 57 g
LightCore (2-gang/2-way) vertical Jeweller — 57 g

Aanraakgevoelige panelen

SoloButton (2-gang) — 46 g
CenterButton (2-gang) — 32 g
CenterButton (2-gang) vertical — 32 g
SideButton (2-gang) — 33 g
SideButton (2-gang) vertical — 33 g

Afdekramen

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

Volledige set

LightSwitch is een prefab apparaat, waarbij elk onderdeel afzonderlijk kan worden aangeschaft. De onderdelen worden geïnstalleerd door ze aan elkaar te bevestigen

Certificeringen en naleving van normen

LightSwitch (2-gang/2-way) Jeweller

LightSwitch (2-gang/2-way) Jeweller

device
LightCore (2-gang/2-way) [55] Jeweller

Laagspanningsrichtlijn (LVD)

Certificaat afgegeven door TIMCO Engineering, Inc.

  • EN 60669-2-1:2004+AMD1:2009+AMD2:2010
  • EN 60669-1:2018
  • EN 62479:2010

Richtlijn elektromagnetische compatibiliteit (EMC)

Certificaat afgegeven door TIMCO Engineering, Inc.

  • EN 301 489-1 V2.2.3
  • EN 301 489-3 V2.1.1
  • EN 55032:2015+A1:2020
  • EN 55035:2017+A11:2020
  • EN IEC 61000-3-2:2019+A1:2021
  • EN 61000-3-3:2013+A2:2021

Richtlijn radioapparatuur (RED)

Certificaat afgegeven door TIMCO Engineering, Inc.

  • EN 300 220-1 V3.1.1
  • EN 300 220-2 V3.2.1

Richtlijn betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS)

Testrapport uitgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

PSTI UK

Schedule 1


device
Frame

Richtlijn betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS)

Testrapport uitgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
LightCore (2-gang/2-way) vertical [55] Jeweller

Laagspanningsrichtlijn (LVD)

Certificaat afgegeven door TIMCO Engineering, Inc.

  • EN 60669-2-1:2004+AMD1:2009+AMD2:2010
  • EN 60669-1:2018
  • EN 62479:2010

Richtlijn elektromagnetische compatibiliteit (EMC)

Certificaat afgegeven door TIMCO Engineering, Inc.

  • EN 301 489-1 V2.2.3
  • EN 301 489-3 V2.1.1
  • EN 55032:2015+A1:2020
  • EN 55035:2017+A11:2020
  • EN IEC 61000-3-2:2019+A1:2021
  • EN 61000-3-3:2013+A2:2021

Richtlijn radioapparatuur (RED)

Certificaat afgegeven door TIMCO Engineering, Inc.

  • EN 300 220-1 V3.1.1
  • EN 300 220-2 V3.2.1

Richtlijn betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS)

EN IEC 63000:2018

PSTI UK

Schedule 1


device
Frame vertical

Richtlijn betreffende de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur (RoHS)

Testrapport uitgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Extra informatie

Conform de normen

Meer informatie

Garantie

24 maanden

Meer informatie

Gebruikershandleiding

Meer informatie
