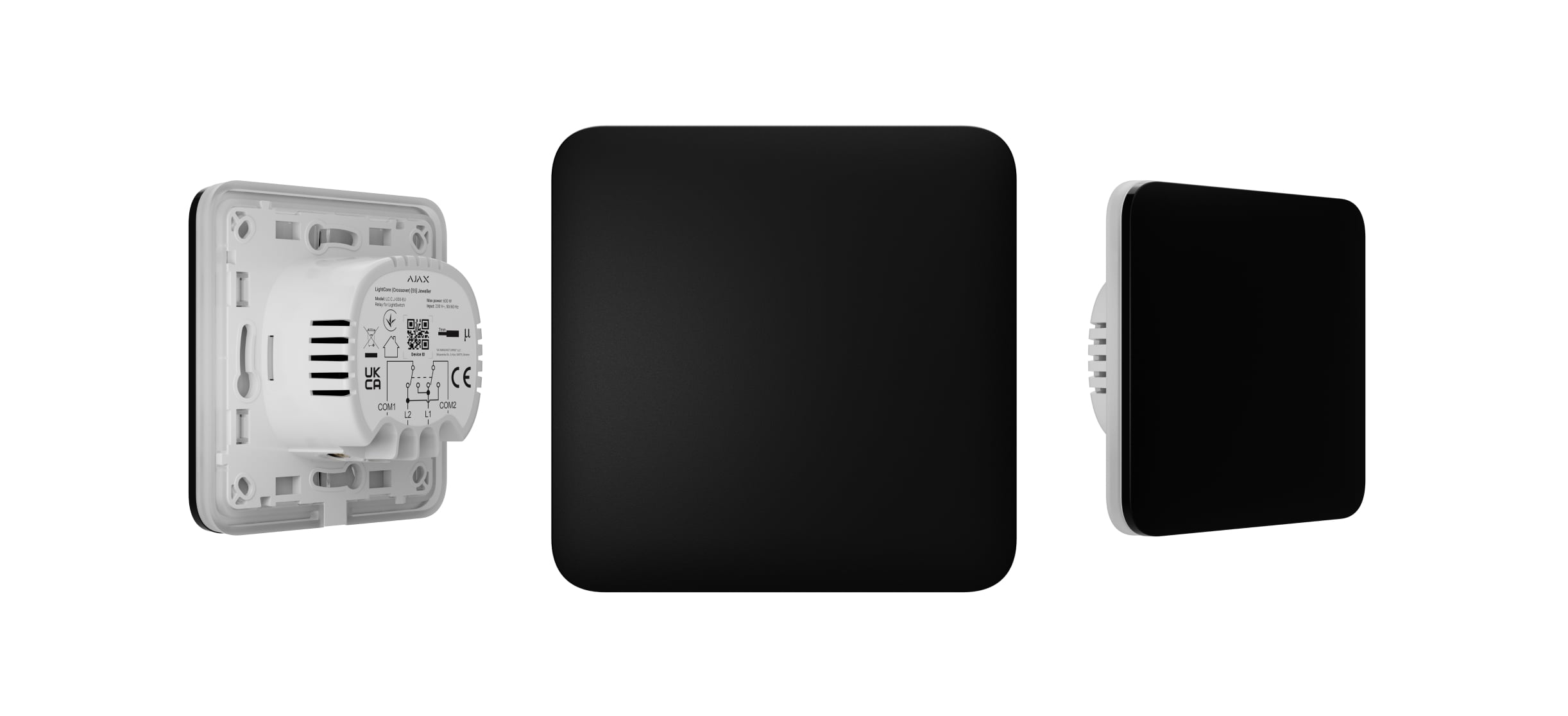

LightSwitch (Crossover) Jeweller

Relais

Beheert de voeding van verlichting.

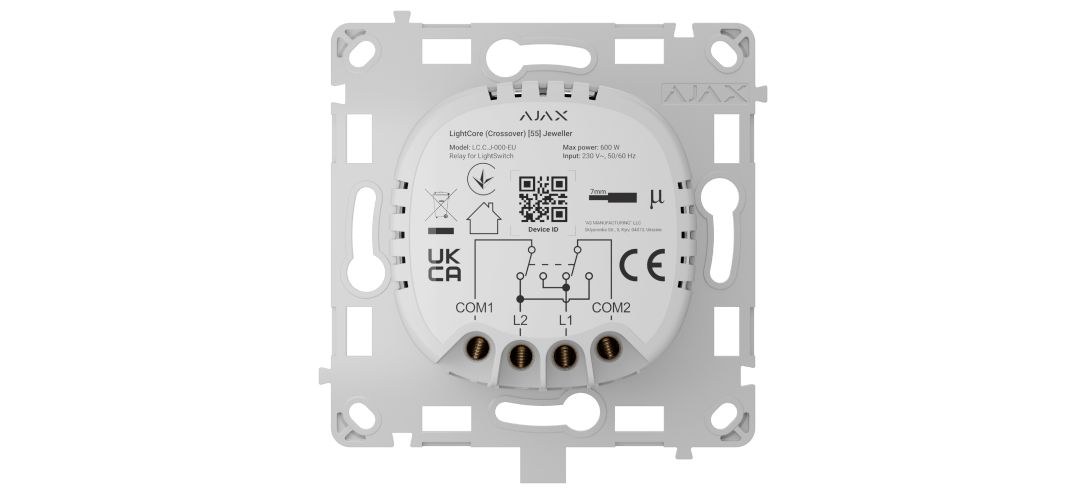

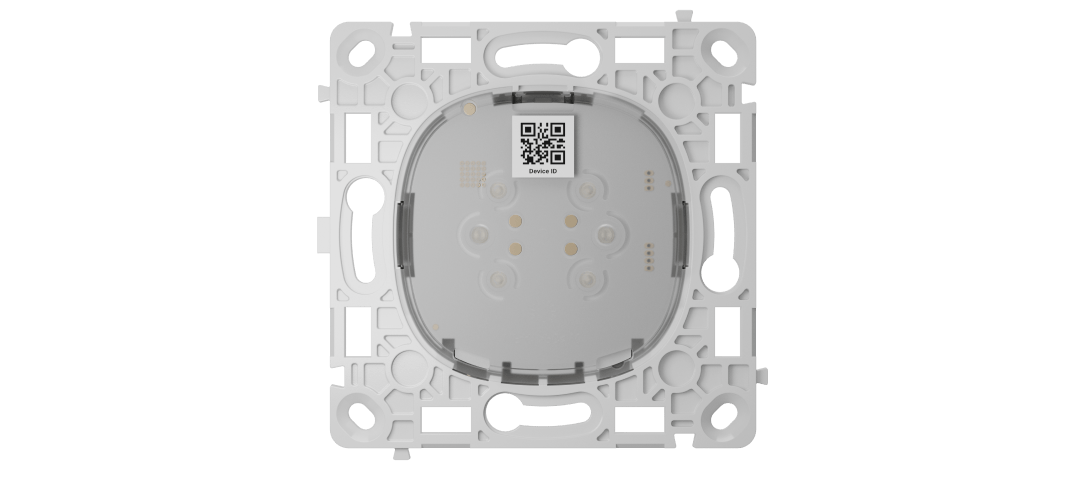

LightCore (Crossover) Jeweller

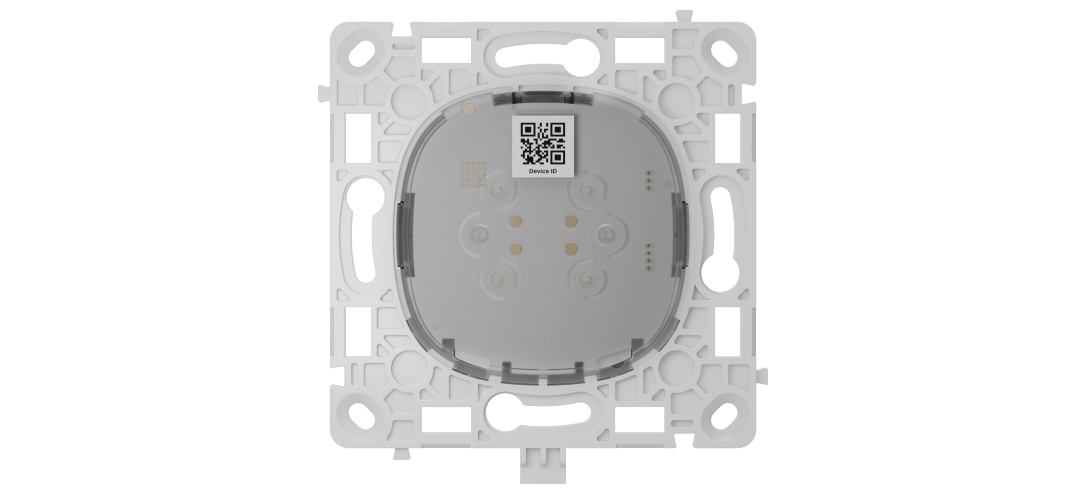

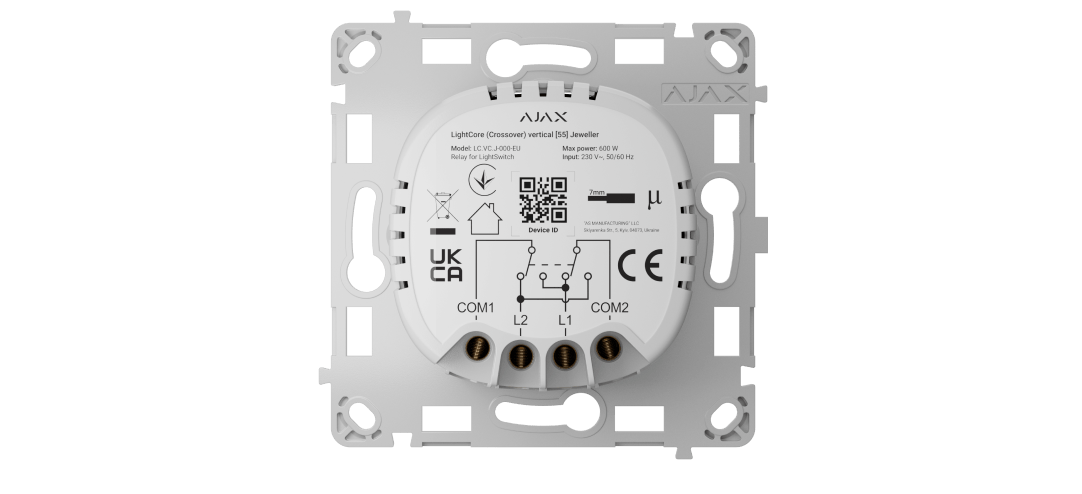

LightCore (Crossover) vertical Jeweller

Aanraakgevoelige panelen

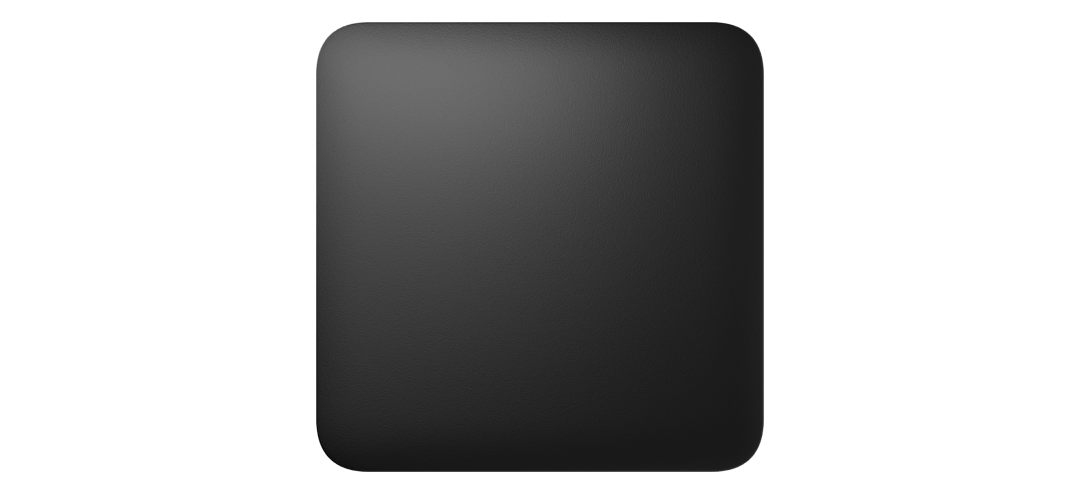

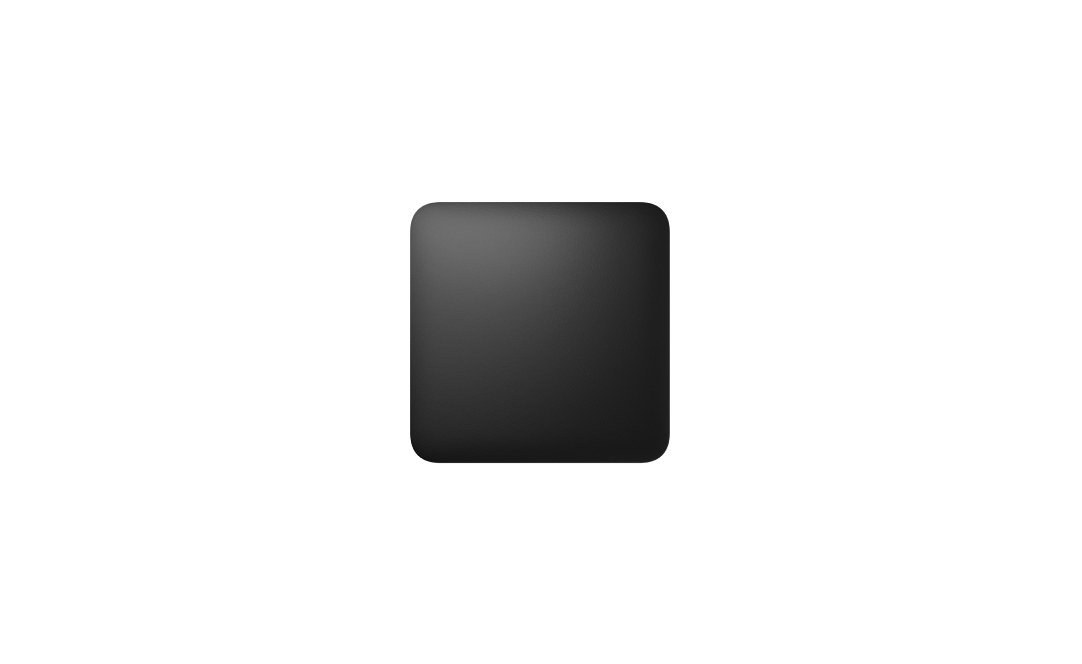

SoloButton (1-gang)

Deze wordt gebruikt wanneer het schakelaar als een afzonderlijk apparaat wordt geïnstalleerd. SoloButton bestaat uit het voorpaneel en het afdekraam, samen één vormen deze een component.

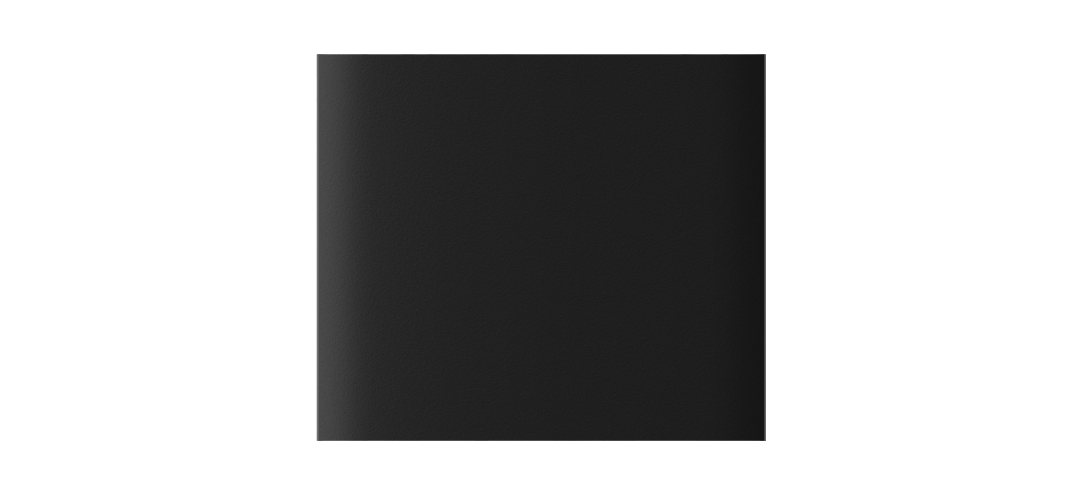

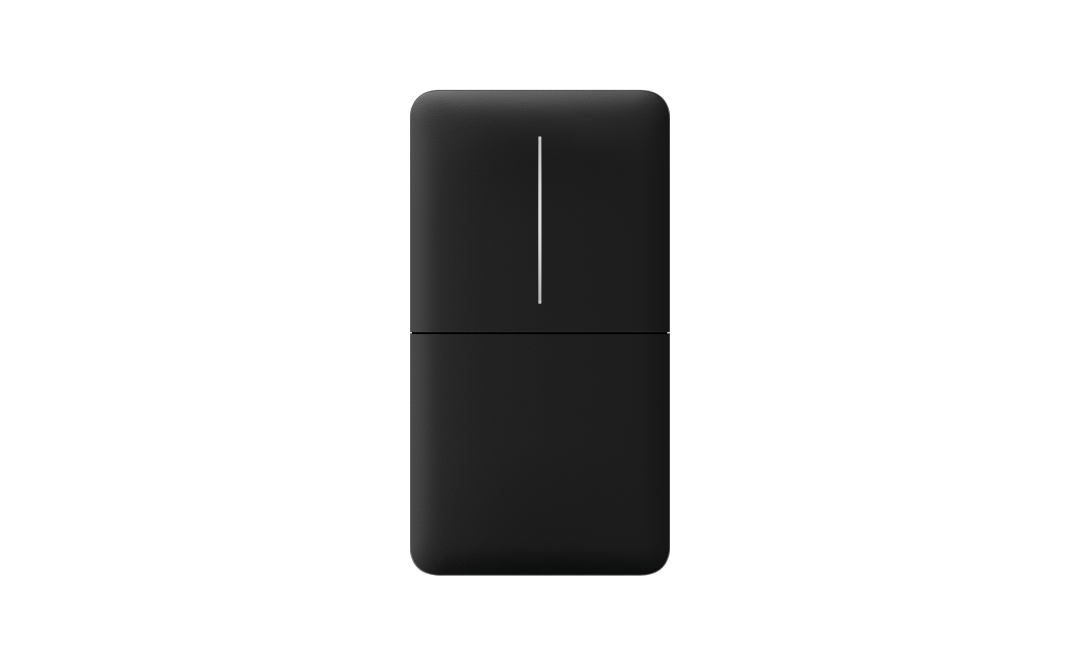

CenterButton (1-gang)

Dit wordt gebruikt wanneer de schakelaar geïnstalleerd wordt tussen de apparaatset.

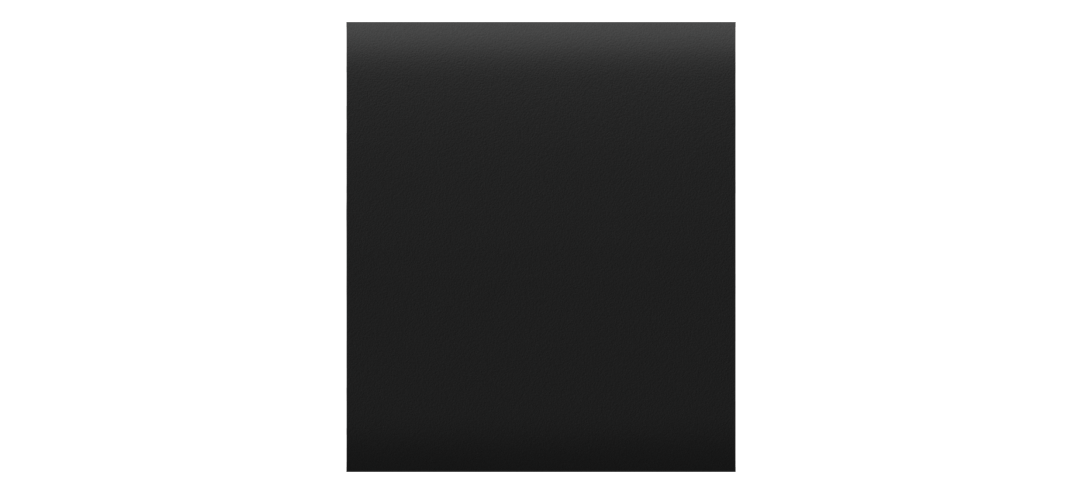

CenterButton (1-gang) vertical

Dit wordt gebruikt wanneer de verticale schakelaar tussen de apparaatset is geïnstalleerd.

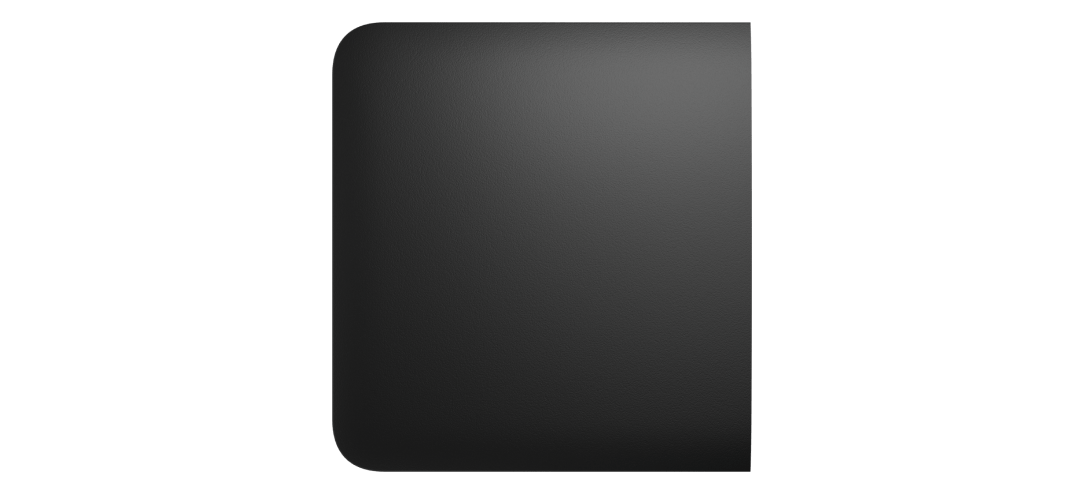

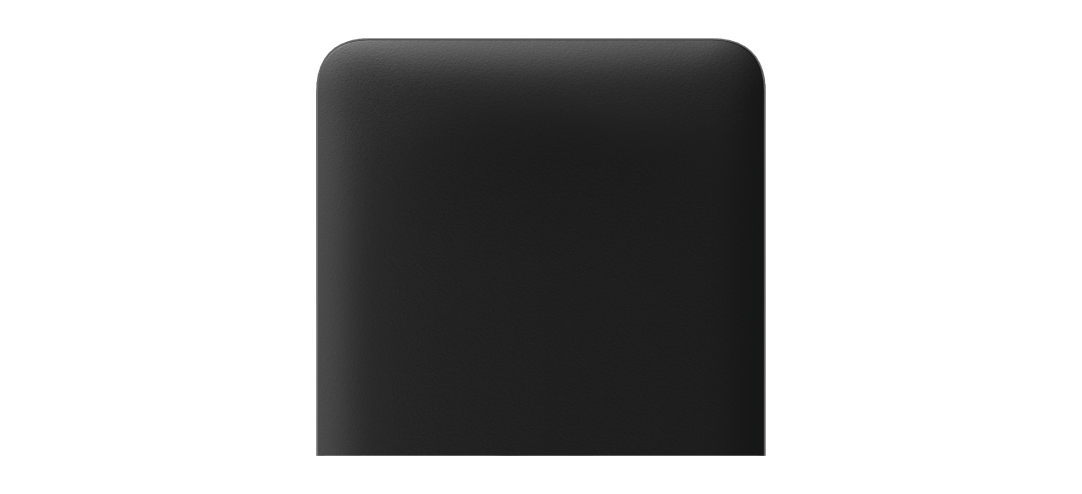

SideButton (1-gang)

Deze wordt gebruikt als de schakelaar rechts of links van de apparaatset is geïnstalleerd.

SideButton (1-gang) vertical

Deze wordt gebruikt als de verticale schakelaar boven of onder de apparaatset is geïnstalleerd.

Afdekramen

Afdekramen voor twee, drie, vier en vijf Ajax-stopcontacten en schakelaars in elke combinatie¹.

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Frame (2 seats) vertical

Frame (3 seats) vertical

Frame (4 seats) vertical

Frame (5 seats) vertical

1 — Combinaties met slimme stopcontacten zijn alleen beschikbaar wanneer deze horizontaal geïnstalleerd worden.

Enkele schakelaar

LightSwitch (Crossover) Jeweller wordt geïnstalleerd als een afzonderlijk apparaat.

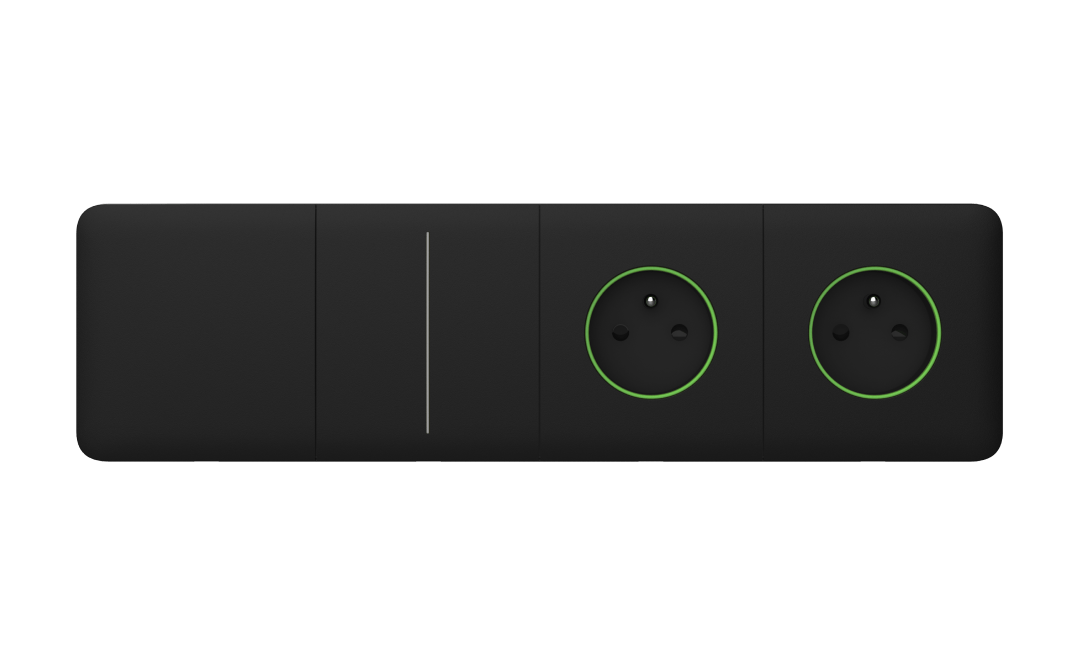

Gecombineerde schakelaar

LightSwitch (Crossover) Jeweller wordt als set gecombineerd met Ajax slimme schakelaars en/of Outlet Jeweller-apparaten en naast elkaar geïnstalleerd in Frame.

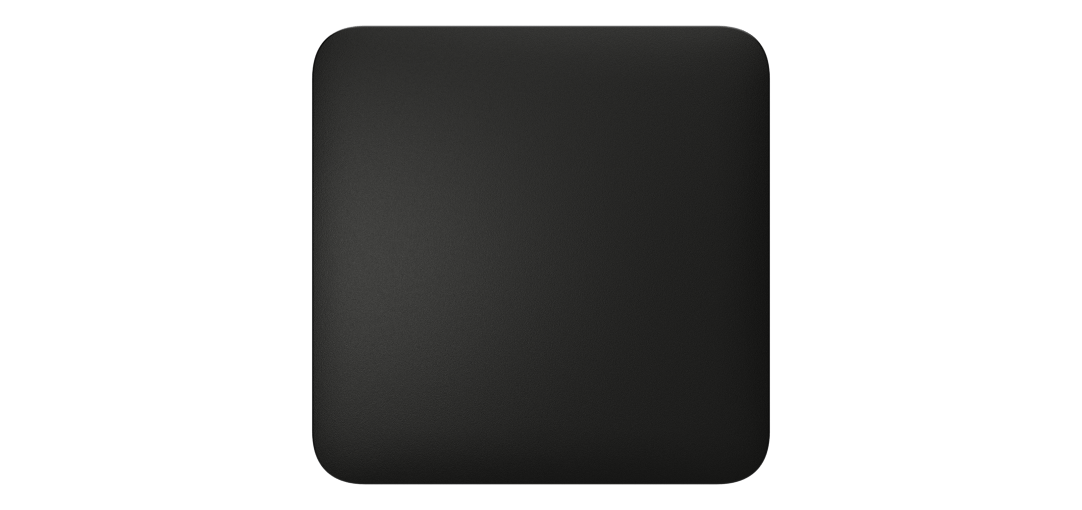

Zwart (Black)

RAL 9005

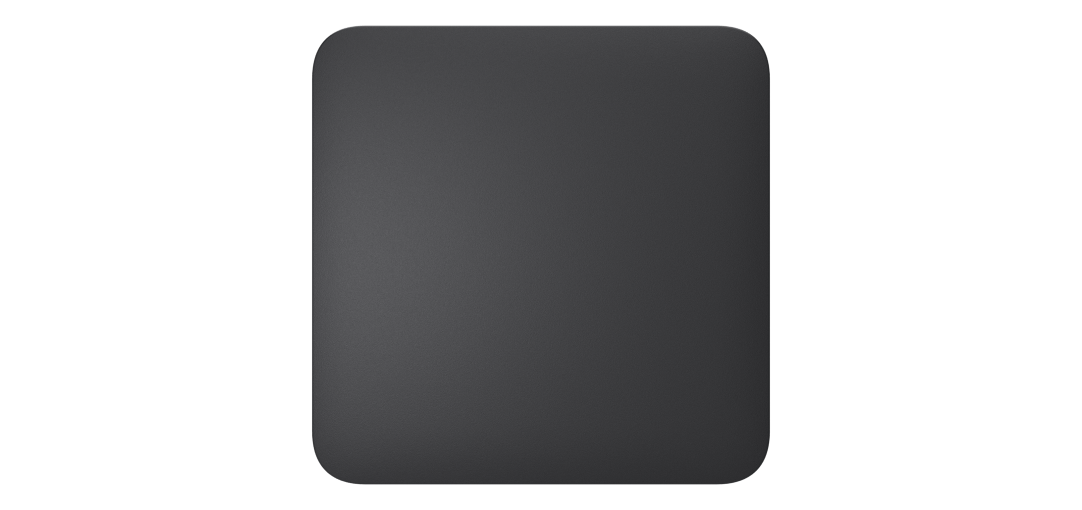

Antraciet grijs (Graphite)

RAL 7024

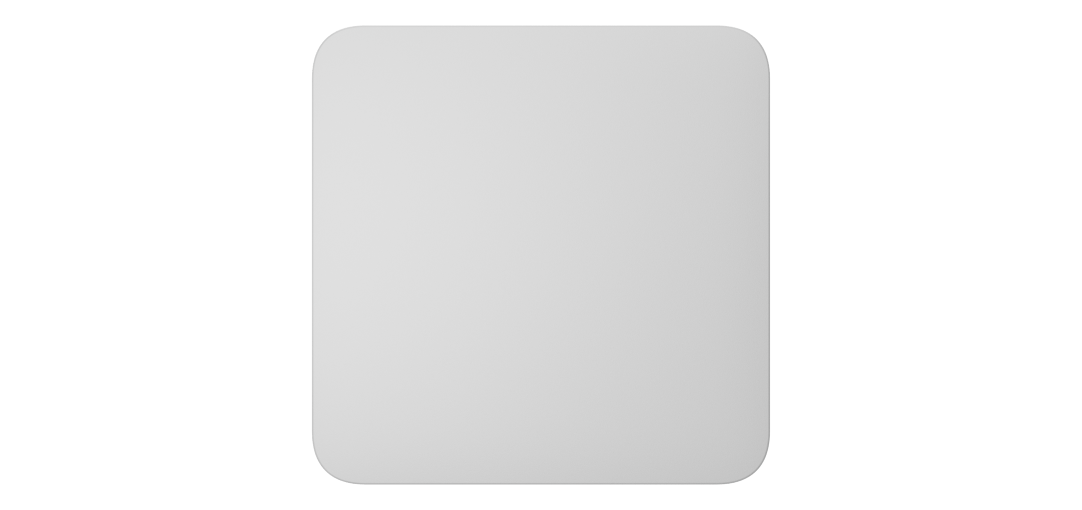

Wit (White)

RAL 9003

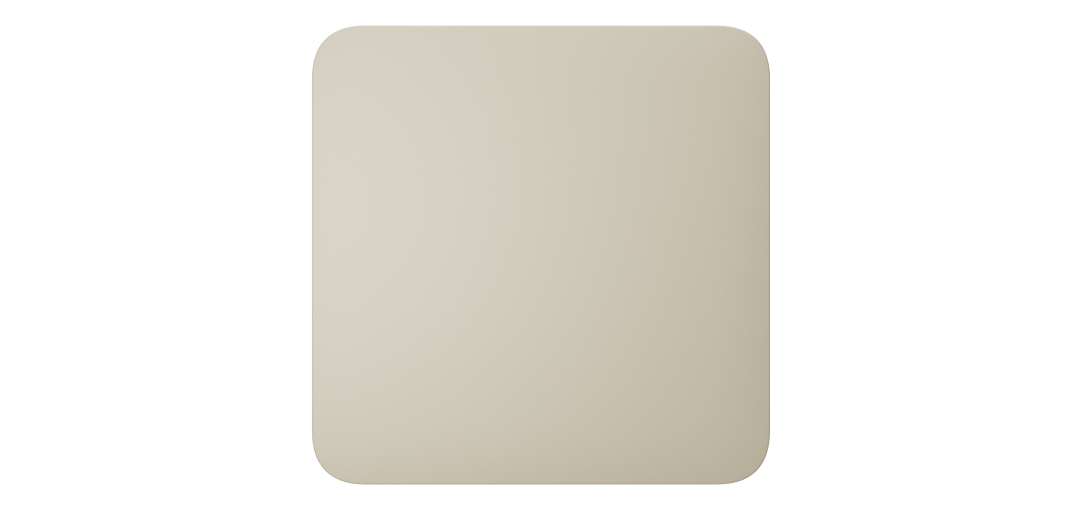

Ivoorwit (Ivory)

RAL 1013

Lichtgrijs (Fog)

RAL 7047

Oestergrijs (Oyster)

RAL 9002

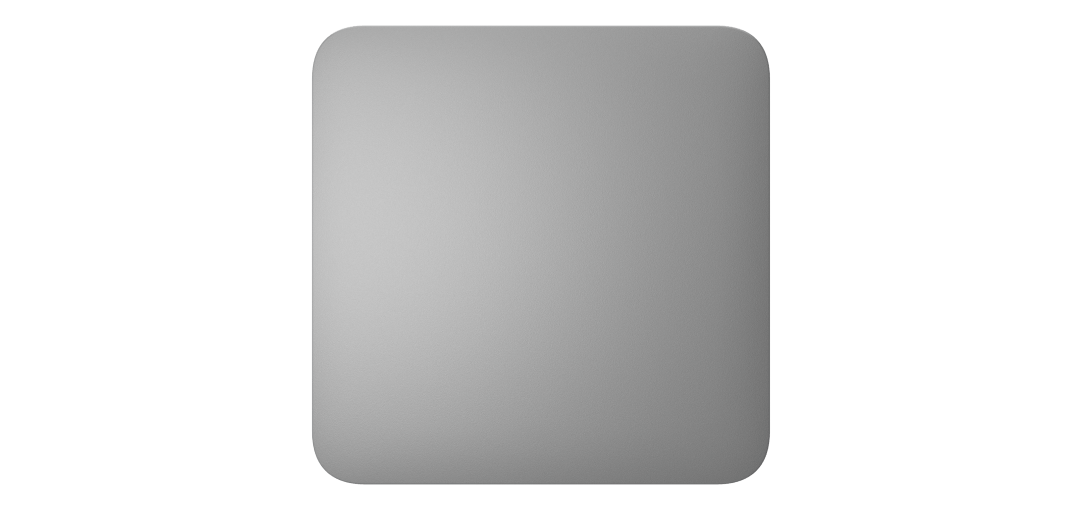

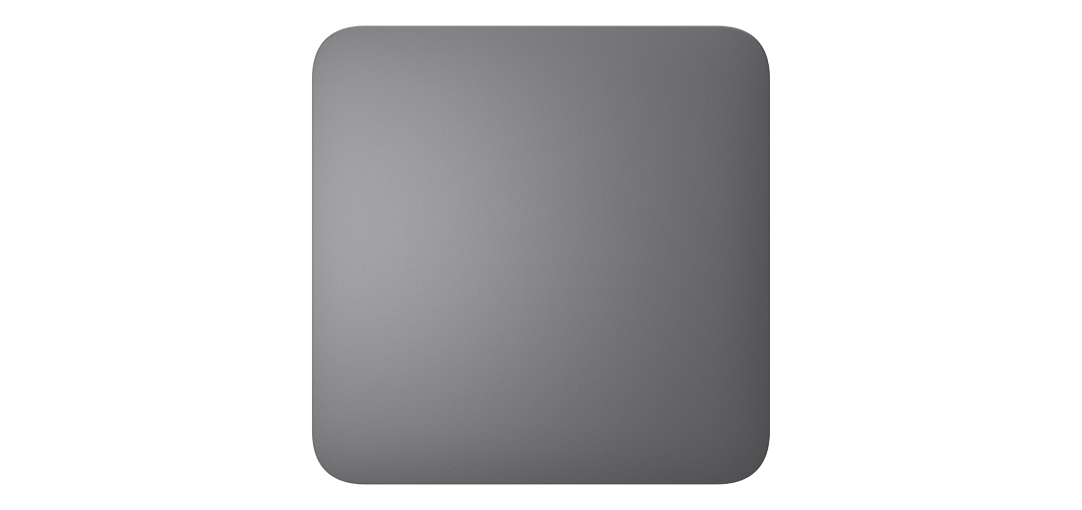

Grijs (Grey)

RAL 7004

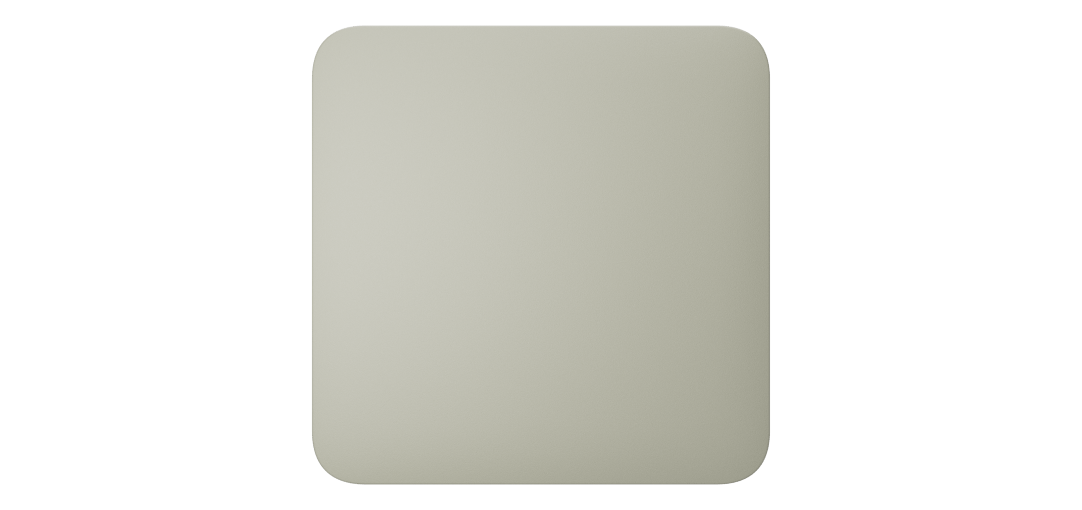

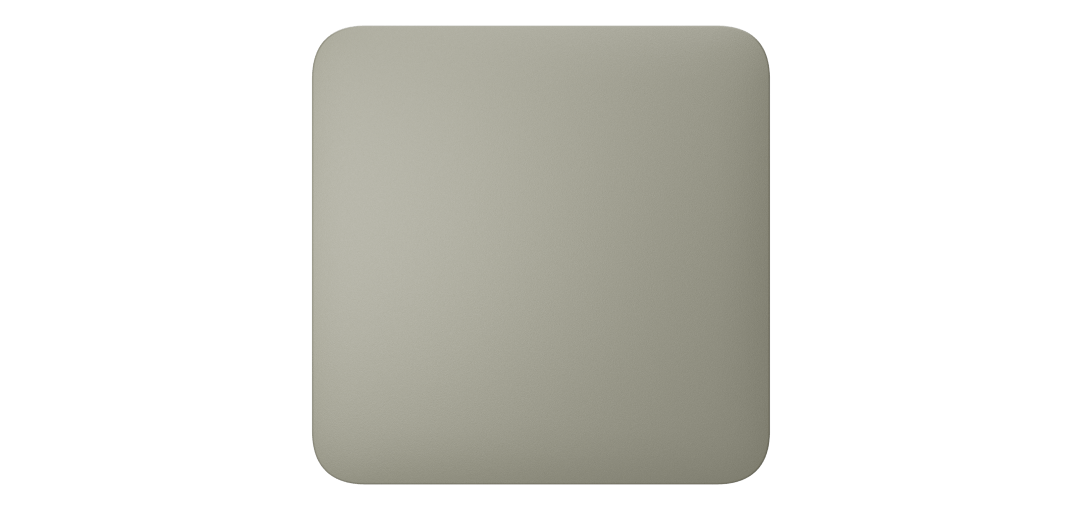

Olijfgroen (Olive)

RAL 7044

De RAL-kleuren hieronder zijn een benadering van de werkelijke kleur. Ze kunnen echter licht afwijken, dus gebruik ze alleen als richtlijn bij het kiezen van de kleur.

Jeweller-communicatietechnologie

Bedrijfseigen draadloze communicatietechnologie voor het verzenden van bevelen, alarmen, en gebeurtenissen.

Belangrijkste functies:

• Tweerichtingscommunicatie.
• Geavanceerde antisabotage.
• Blokversleuteling met een dynamische sleutel.
• Directe meldingen.
• Bediening en configuratie op afstand via de Ajax-apps.

Frequentiebanden

866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Afhankelijk van de verkoopregio.

Maximaal effectief afgestraald vermogen (ERP)

tot maximaal 20 mW

Modulatie van het radiosignaal

GFSK

Radiocommunicatiebereik

tot maximaal 1.100 m

Tussen het apparaat en een hub (of de signaalversterker) in een open ruimte.

Versleutelde radiocommunicatie

Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.

Frequency hopping

Om radiostoringen en jamming te voorkomen.

Wings-communicatietechnologie

Eigen draadloze communicatietechnologie om de firmware bij te werken.

Belangrijkste functies:

• Tweerichtingscommunicatie.
• Geavanceerde antisabotage.
• Blokversleuteling met een dynamische sleutel.
• Gegevenspakketten worden opnieuw geladen bij transmissiefouten.
• Controle van levering van gegevenspakketten.

Frequentiebanden

866,0–866,5 MHz
868,0–868,6 MHz
868,7–869,2 MHz
905,0–926,5 MHz
915,85–926,5 MHz
921,0–922,0 MHz

Afhankelijk van de verkoopregio.

Radiocommunicatiebereik

tot maximaal 1.100 m

Tussen het apparaat en een hub (of radiosignaalversterker) in een open ruimte.

Versleutelde communicatie

Alle opgeslagen en verzonden gegevens worden beschermd door een blokversleuteling met een dynamische sleutel.

Frequency hopping

Om radiostoringen en jamming te voorkomen.

Automatiseringsscenario's

• reacties op verandering van beveiligingsmodus
• geplande acties
• reacties op alarmen
• temperatuurscenario's
• vochtigheidsscenario's²
• CO₂-concentratiescenario's²
• door een andere LightSwitch/Button in te drukken

2 — Scenario's op basis van vochtigheid en CO₂-concentratie zijn beschikbaar wanneer LifeQuality Jeweller aan het systeem is toegevoegd.

Werking zonder nuldraad

LightSwitch heeft alleen een stroomdraad nodig om te werken.

Vermogen van geschakeld apparaat

van 7 tot 600 W

Contactloos aanraakgevoelig paneel

LightSwitch wordt geactiveerd als er een hand minder dan 15 mm van het paneel verwijderd is.

Nachtverlichting

Optioneel, kan worden uitgeschakeld via de instellingen van de Ajax-app.

Bescherming tegen niet-compatibele apparaten

Wordt geactiveerd als apparaten onvoldoende voeding hebben (tot maximaal 7 W). Als de beveiliging wordt geactiveerd, schakelt LightSwitch de stroom uit en verstuurt het een melding naar de Ajax-apps. Er zit een condensator in de kit voor verlichtingsapparatuur met een laag stroomverbruik.

Bescherming tegen spoofen

apparaatverificatie

Detectie van communicatieverlies

na 36 s

De detectietijd hangt af van de instellingen van Jeweller of Jeweller/Fibra.

Voedingsspanning

230 V~, 50/60 Hz

Het apparaat heeft geen nuldraad nodig om te werken.

Gemiddeld energieverbruik

tot maximaal 200 mW

Maximaal vermogen

600 W

Voor LightCore (Crossover) Jeweller en LightCore (Crossover) vertical Jeweller.

Temperatuurbeveiliging

meer dan +60 °C

Als de beveiliging wordt geactiveerd, schakelt LightSwitch de stroom uit en verstuurt het een melding naar de Ajax-apps.

Temperatuurbereik

van -10 tot +40 °С

Operationele luchtvochtigheid

Tot 75% zonder condensatie

Beschermingsklasse

IP20

Vormfactor van de schakelaar

Europees type (55)

Relais

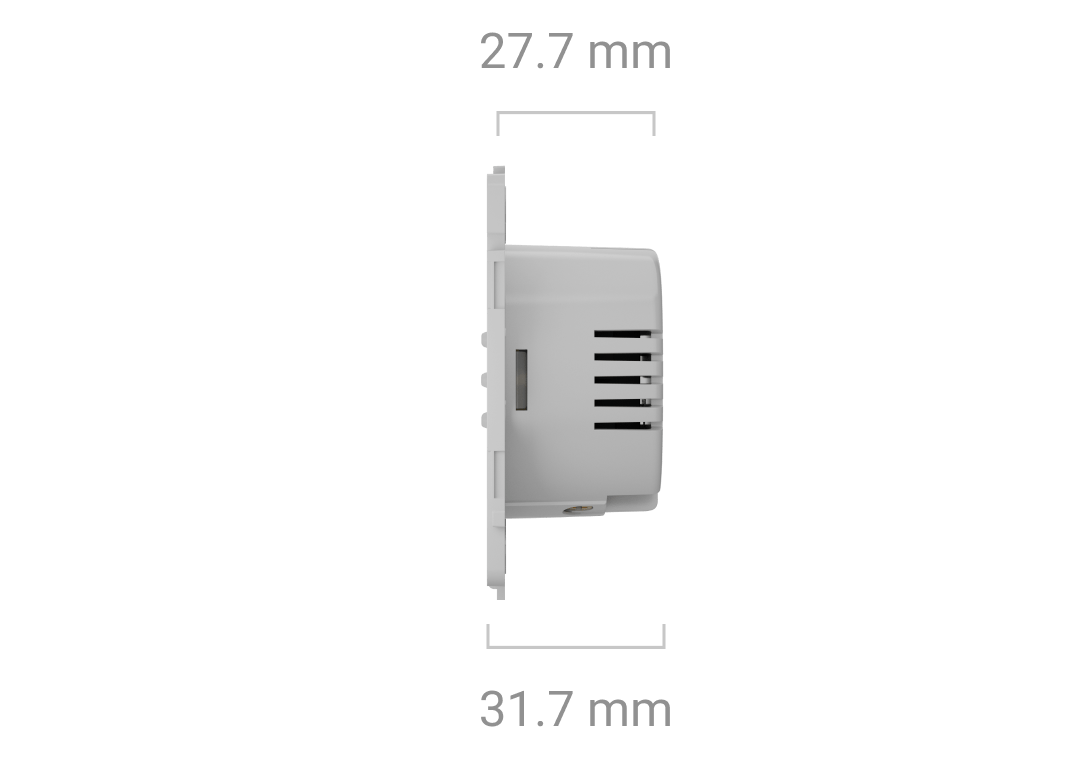

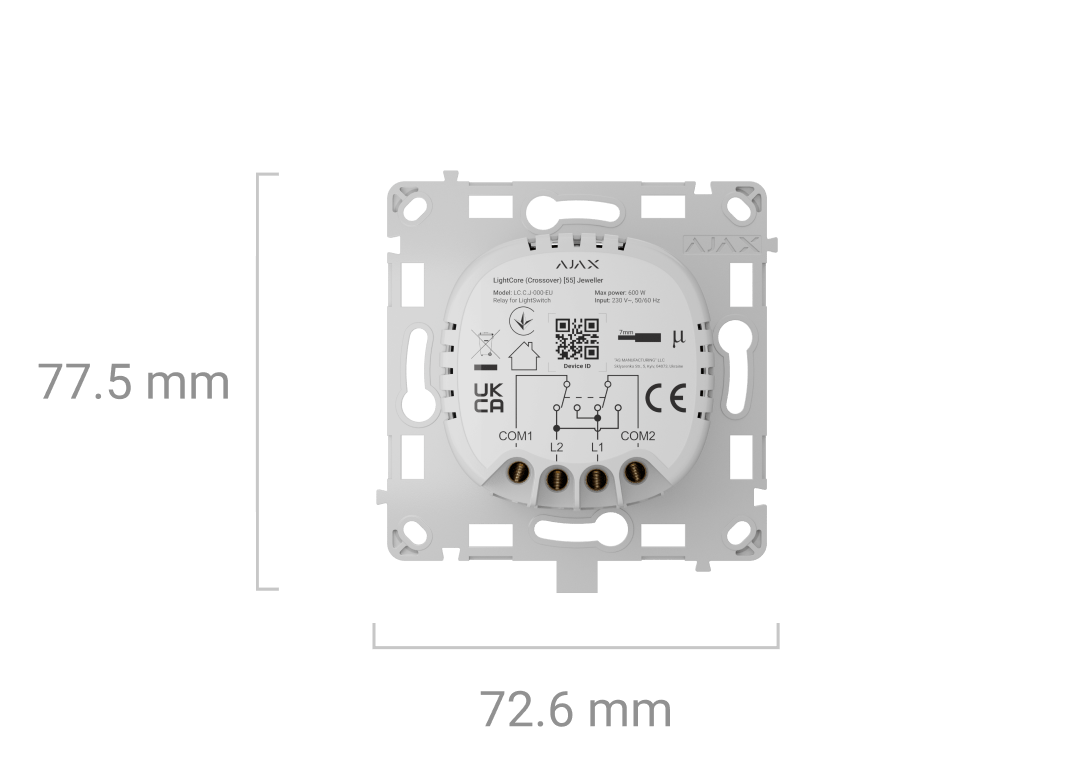

LightCore (Crossover) Jeweller — 77,5 × 72,6 × 31,7 mm

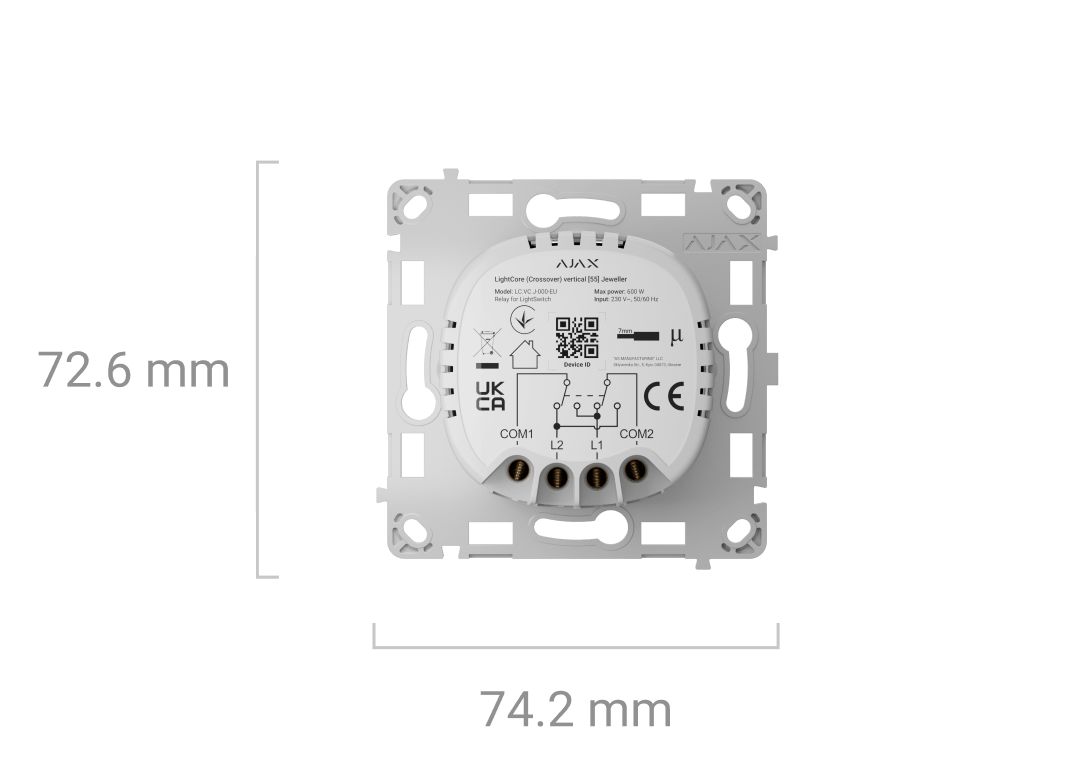

LightCore (Crossover) vertical Jeweller — 72,6 × 74,2 × 31,7 mm

Aanraakgevoelige panelen

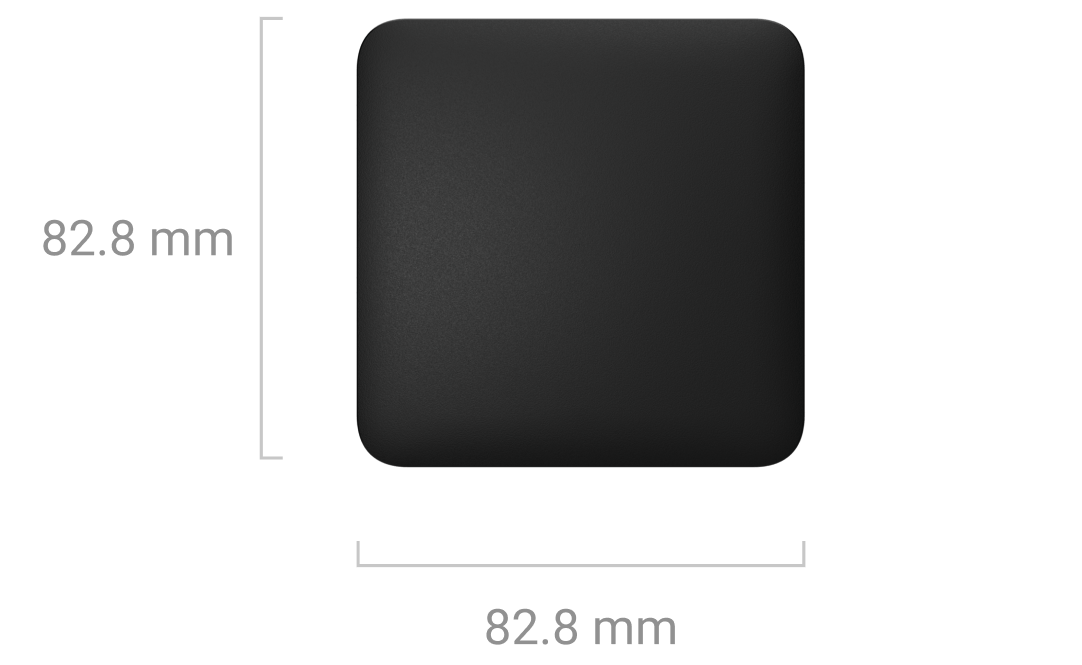

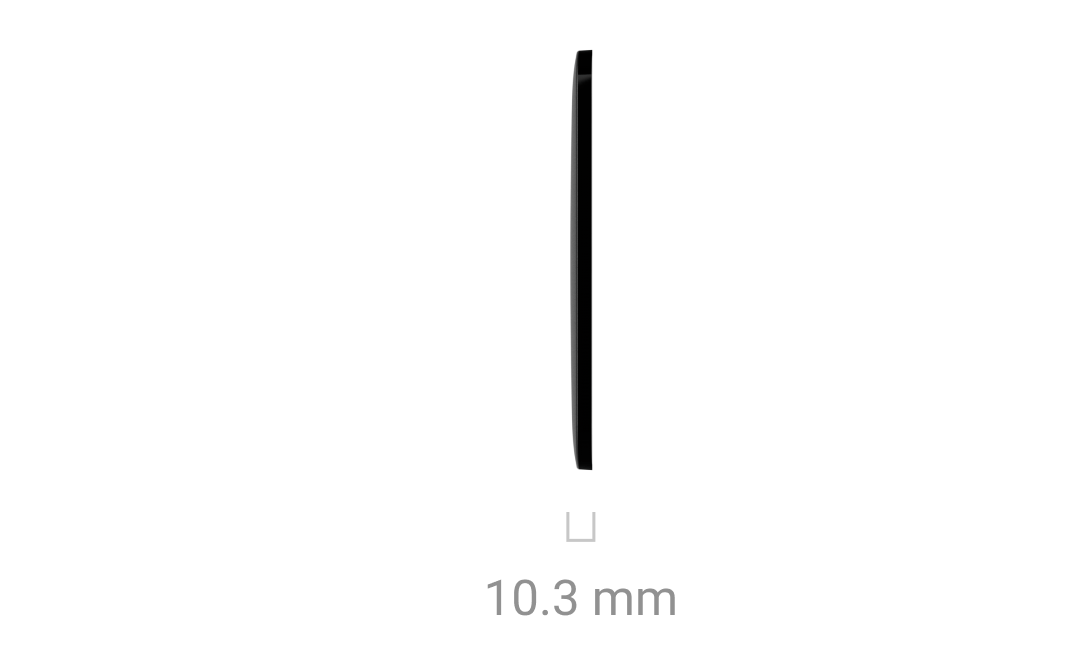

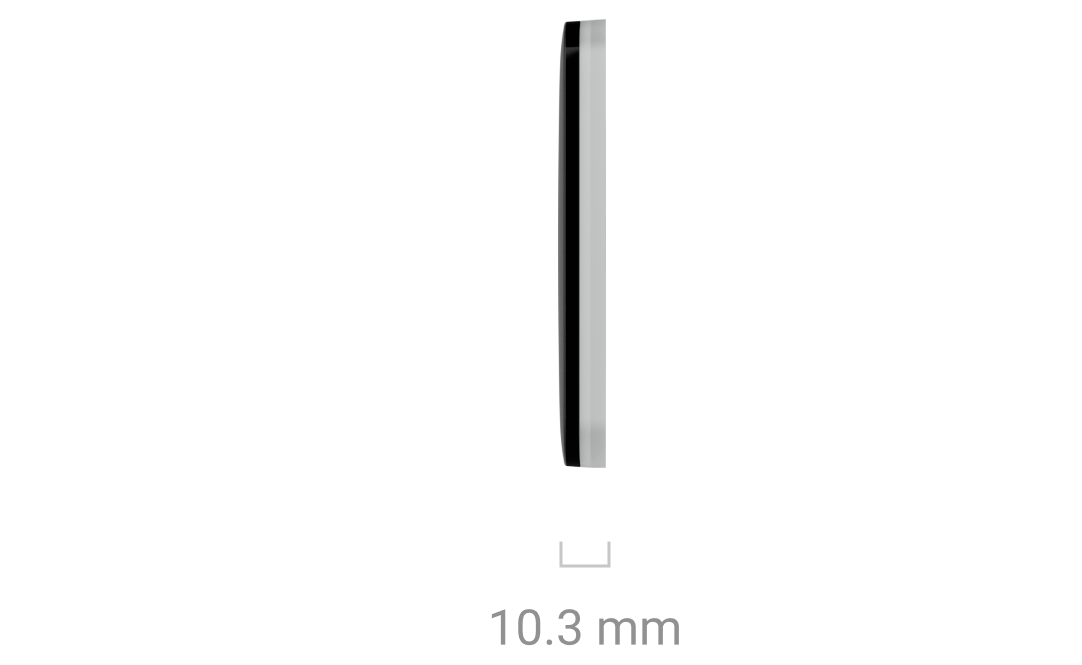

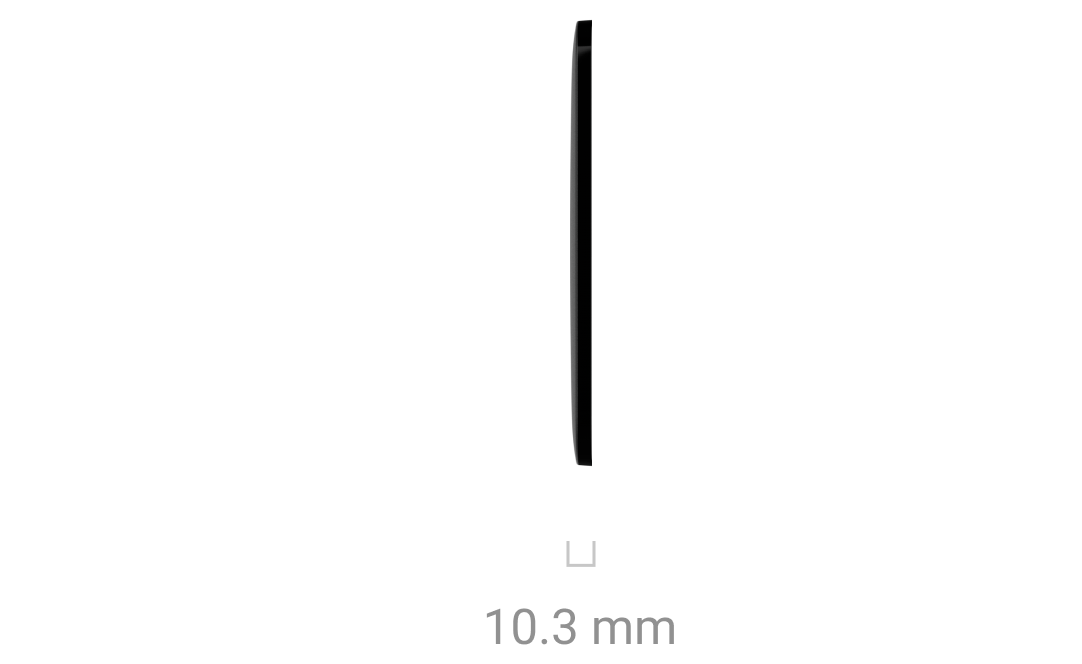

SoloButton (1-gang) — 82,8 × 82,8 × 10,3 mm

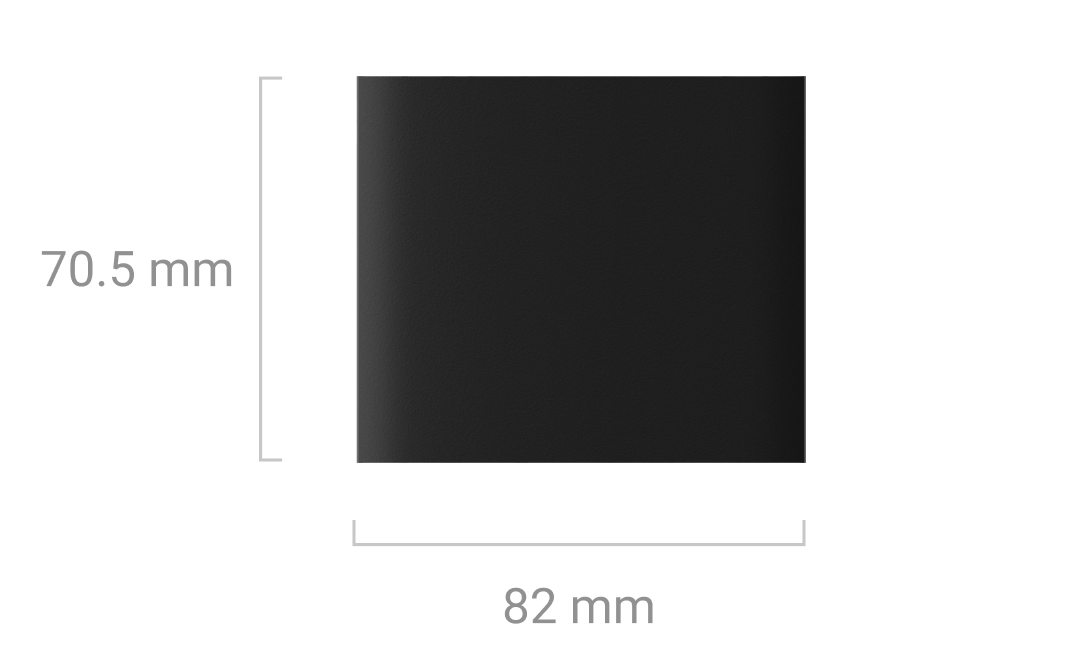

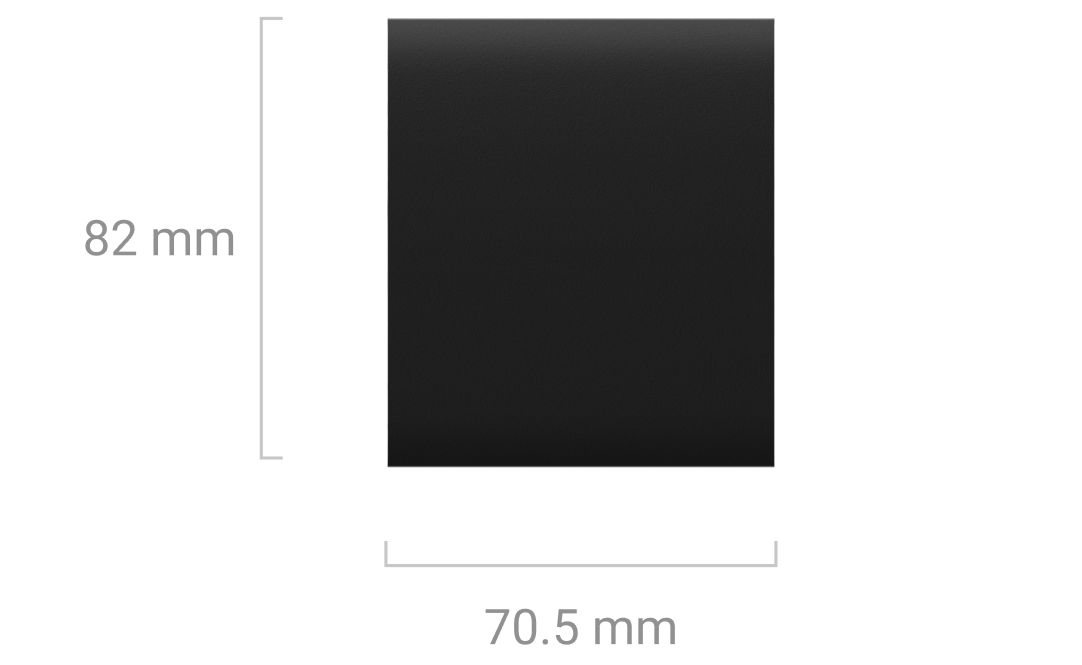

CenterButton (1-gang) — 82 × 70,5 × 10,3 mm

CenterButton (1-gang) vertical — 70,5 × 82 × 10,3 mm

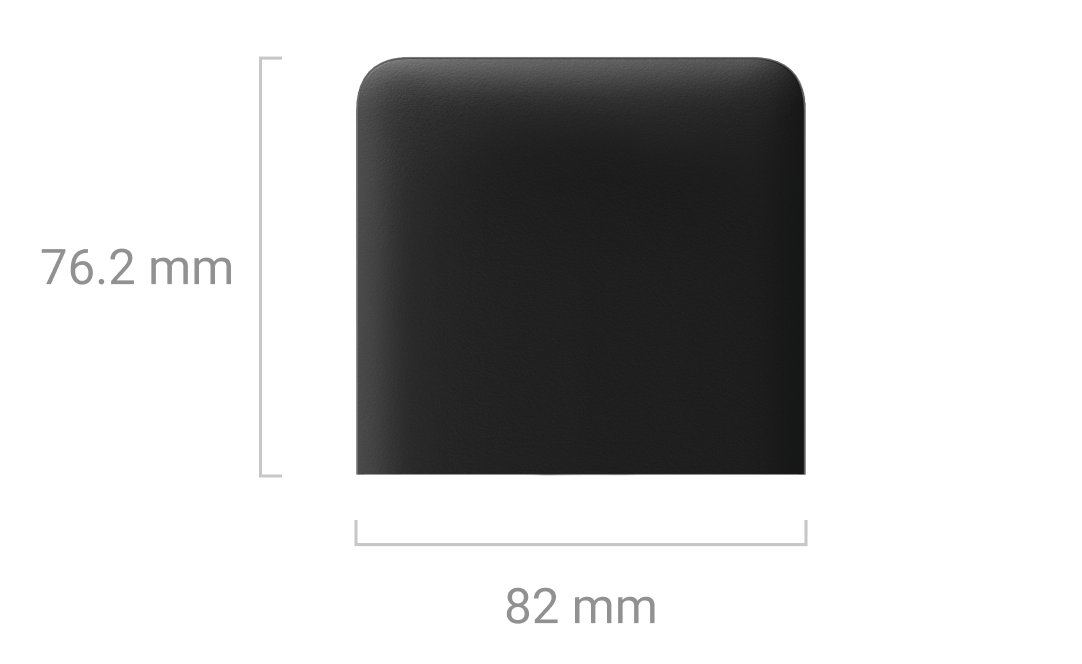

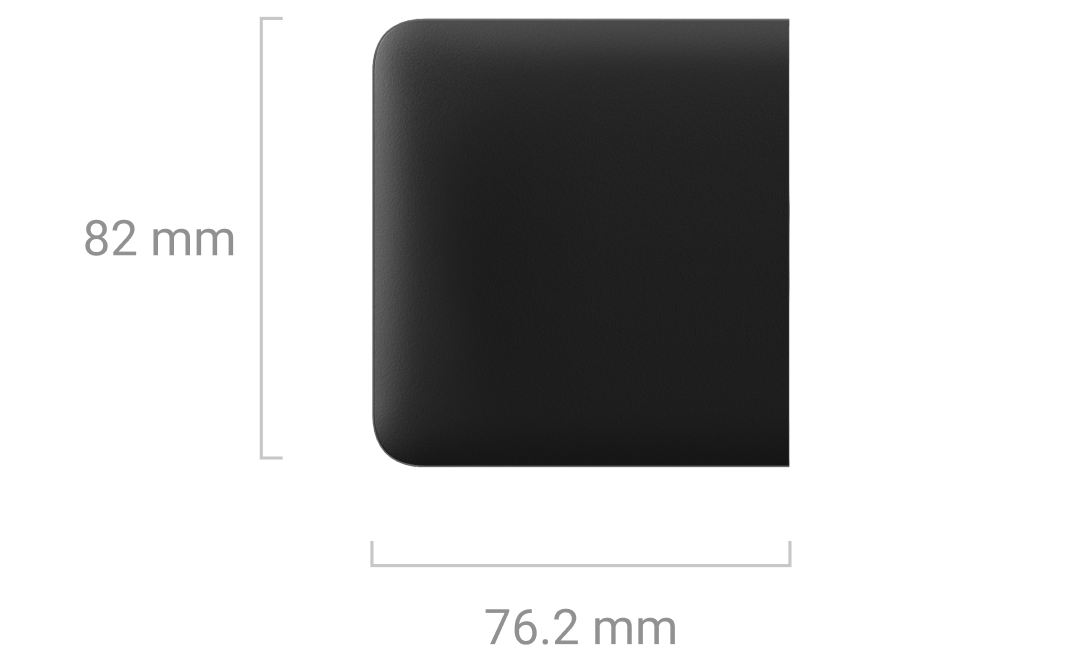

SideButton (1-gang) — 82 × 76,2 × 10,3 mm

SideButton (1-gang) vertical — 76,2 × 82 × 10,3 mm

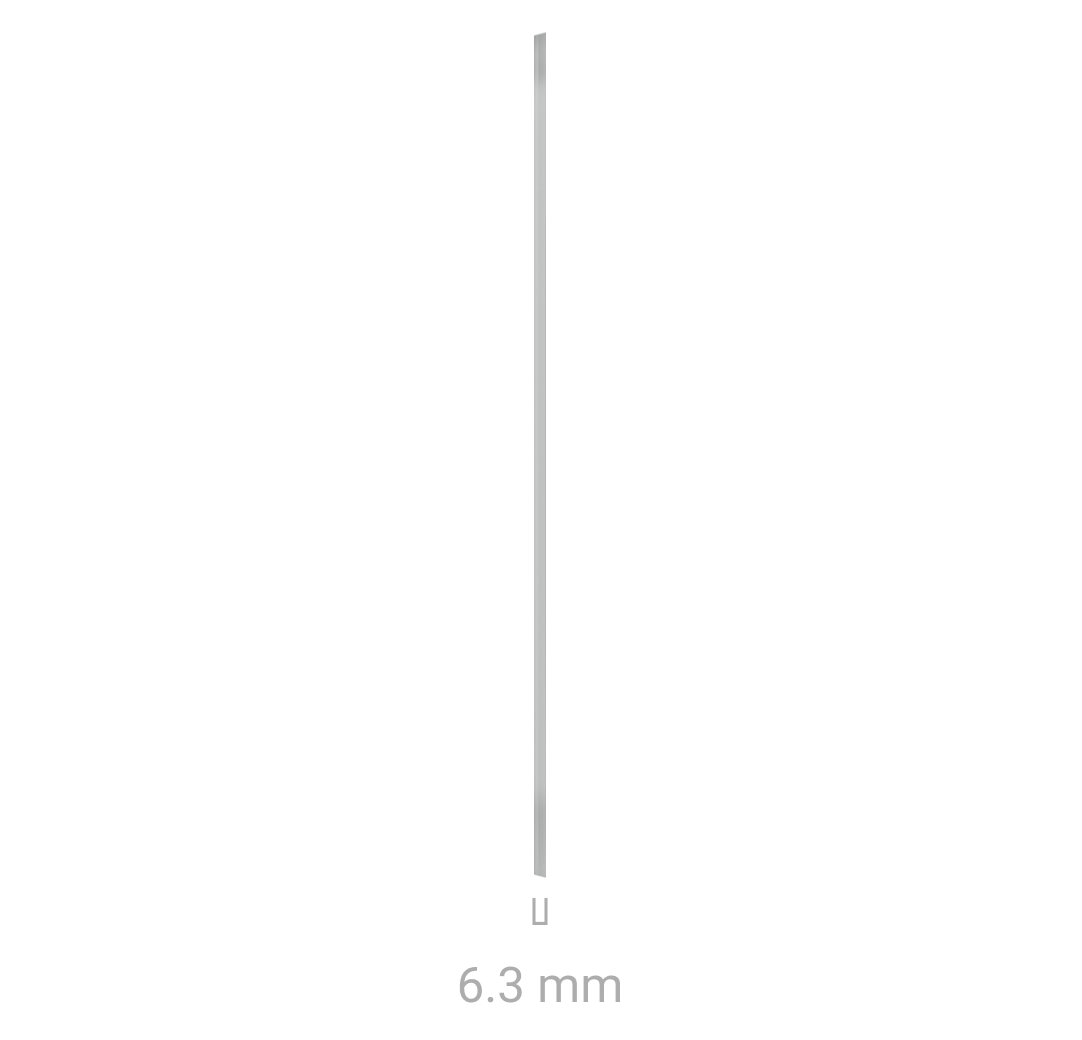

Afdekramen

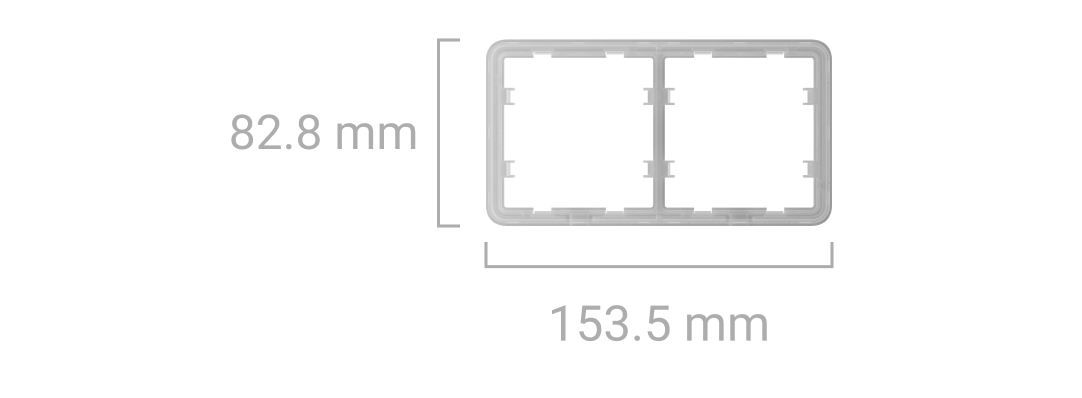

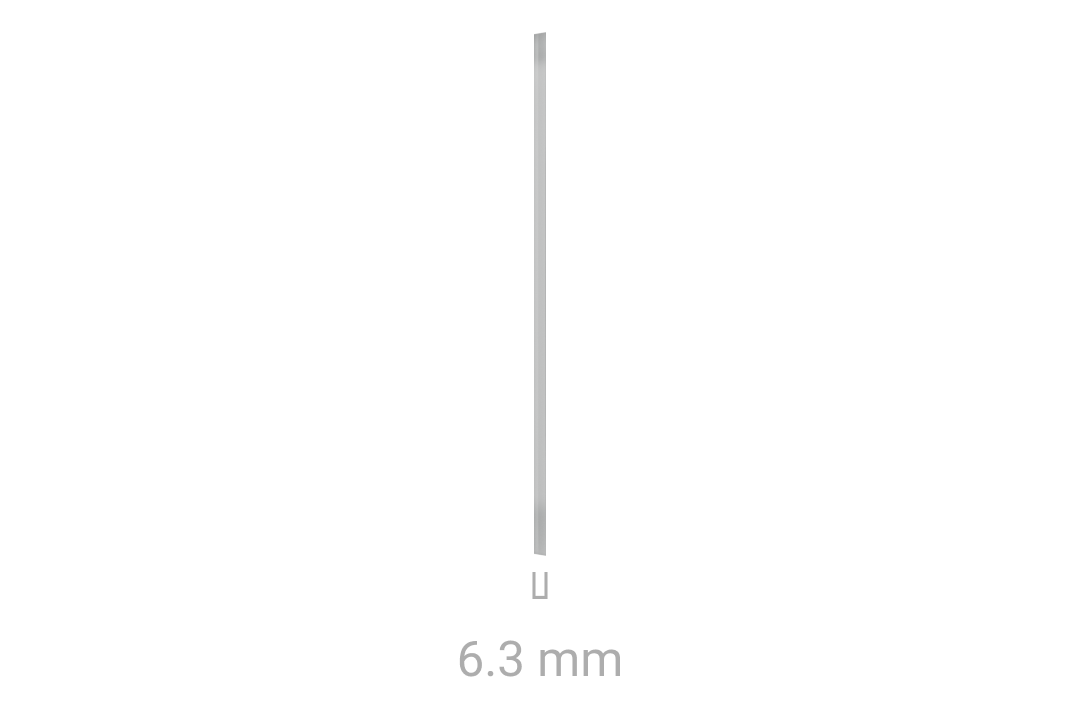

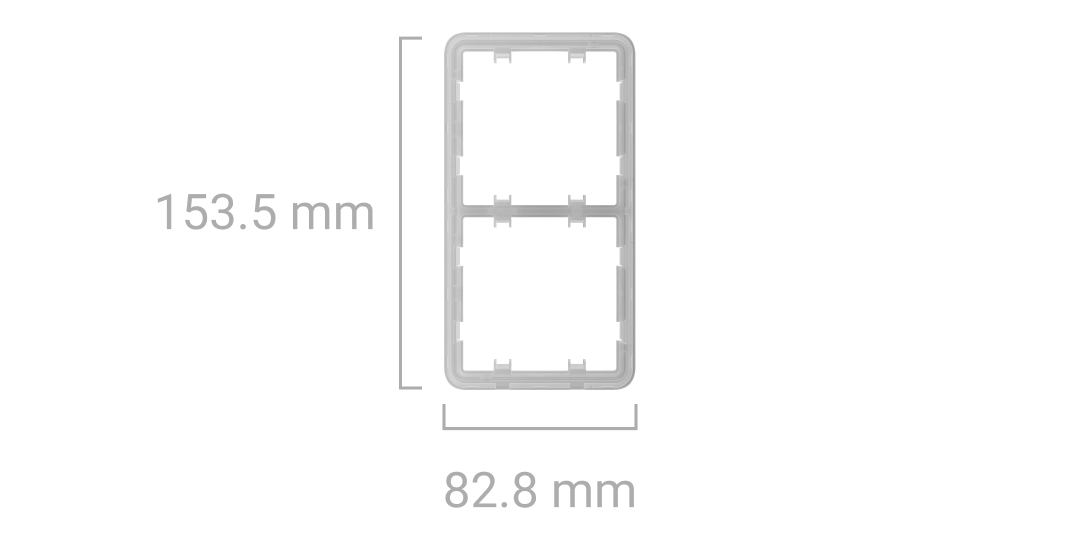

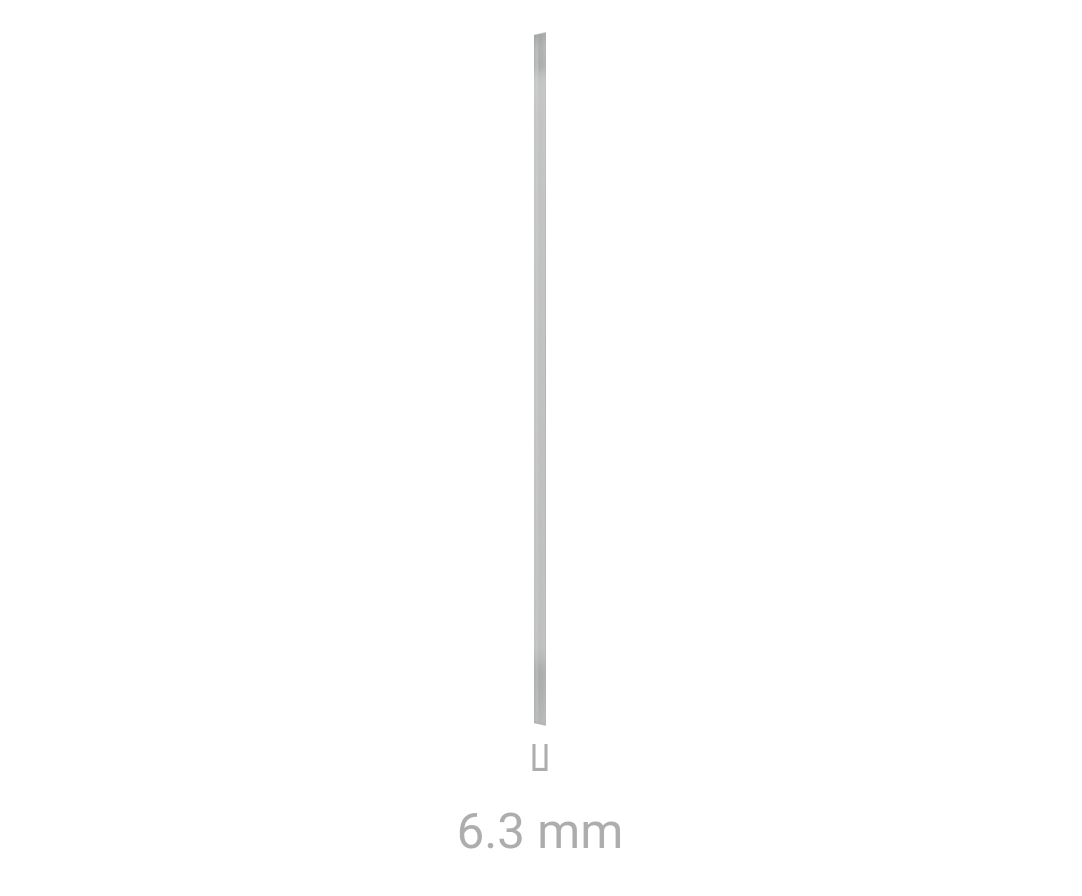

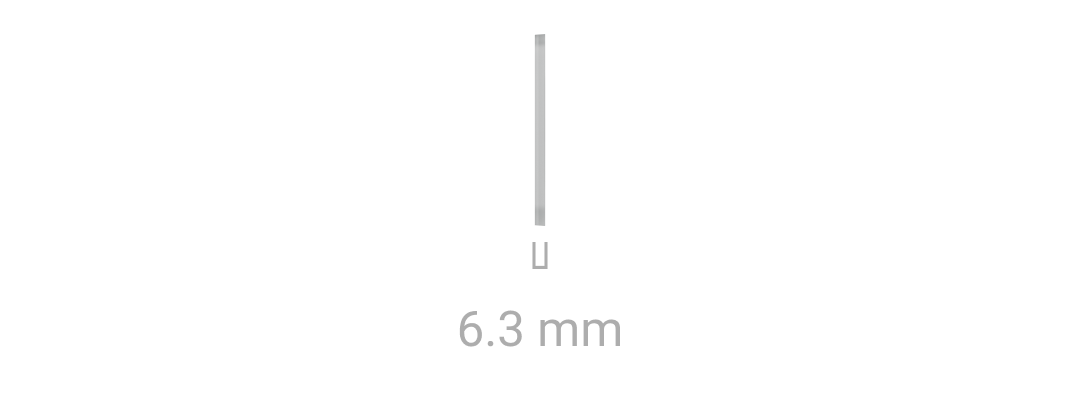

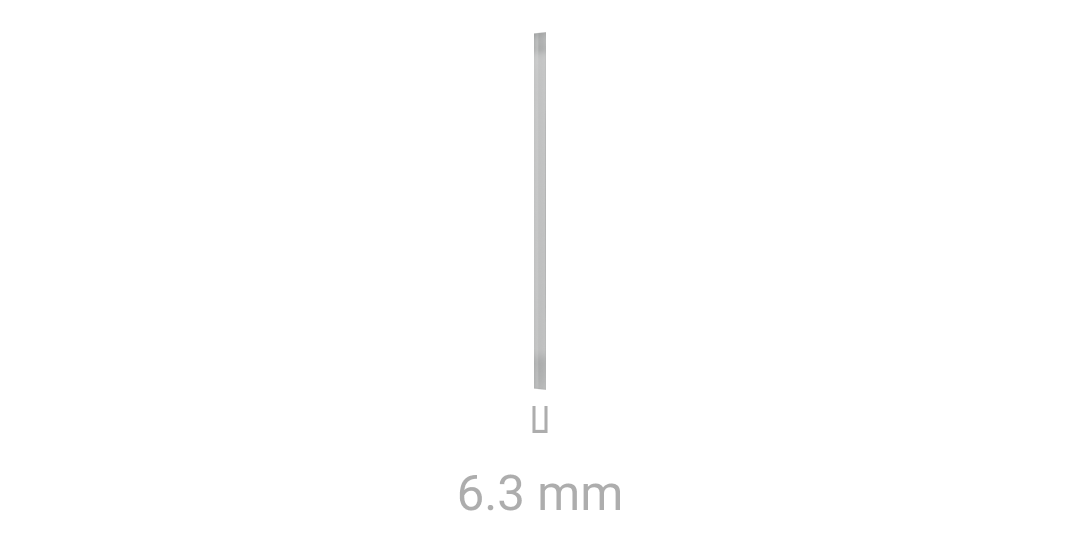

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

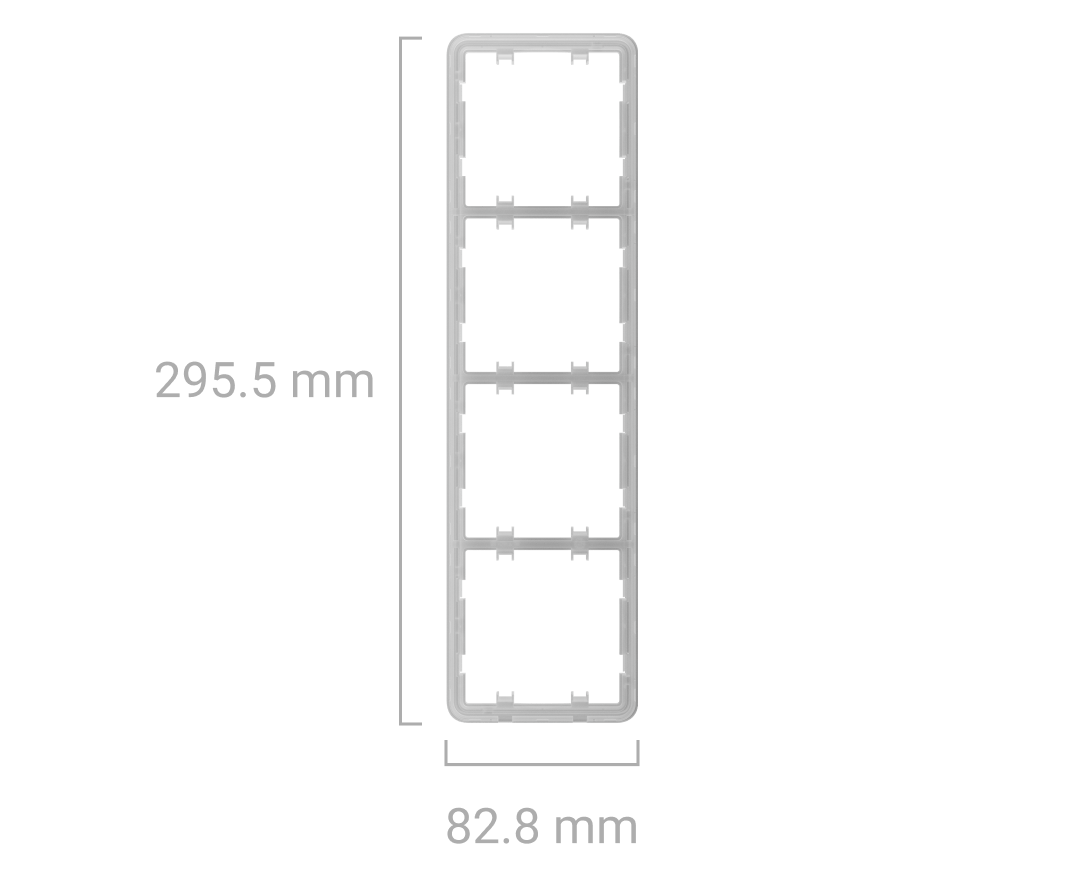

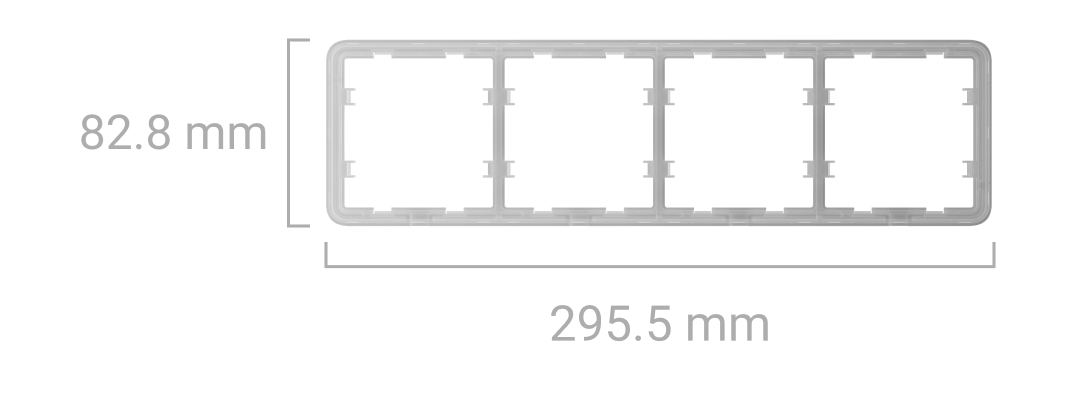

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

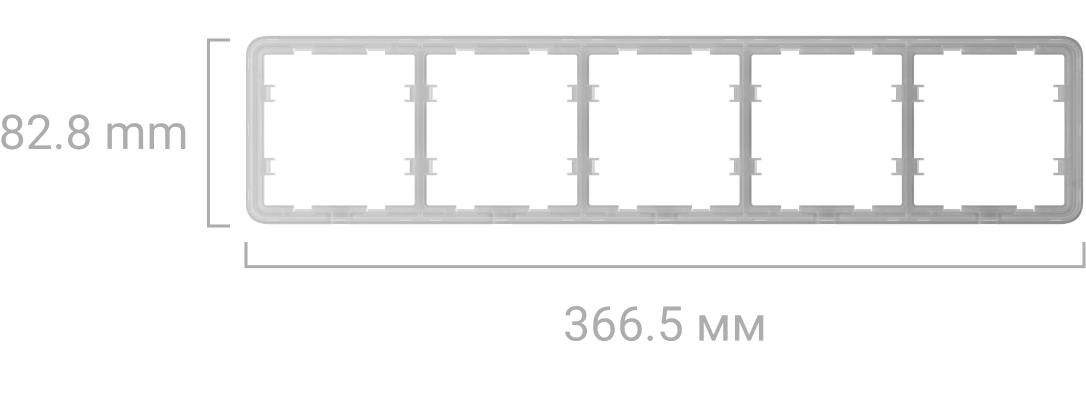

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

Frame (2 seats) vertical — 153.5 × 82.8 × 6.3 mm

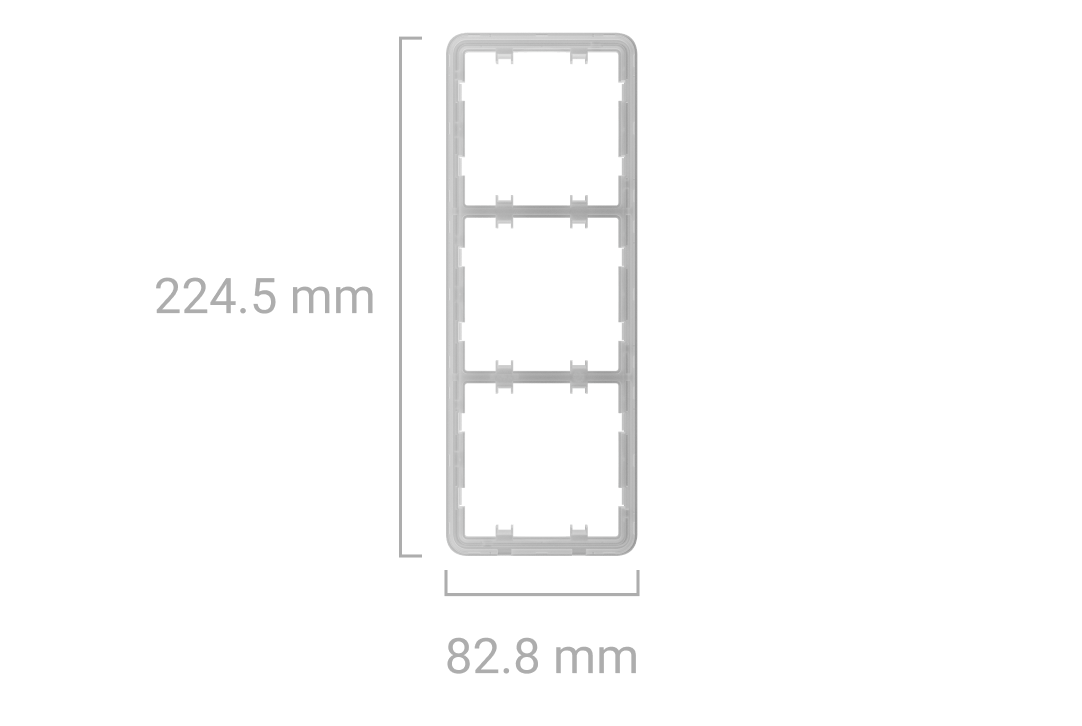

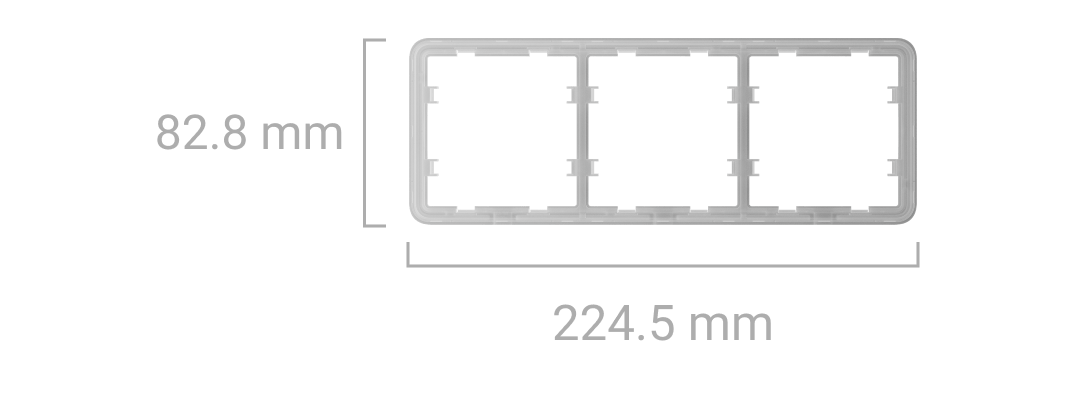

Frame (3 seats) vertical — 224.5 × 82.8 × 6.3 mm

Frame (4 seats) vertical — 295.5 × 82.8 × 6.3 mm

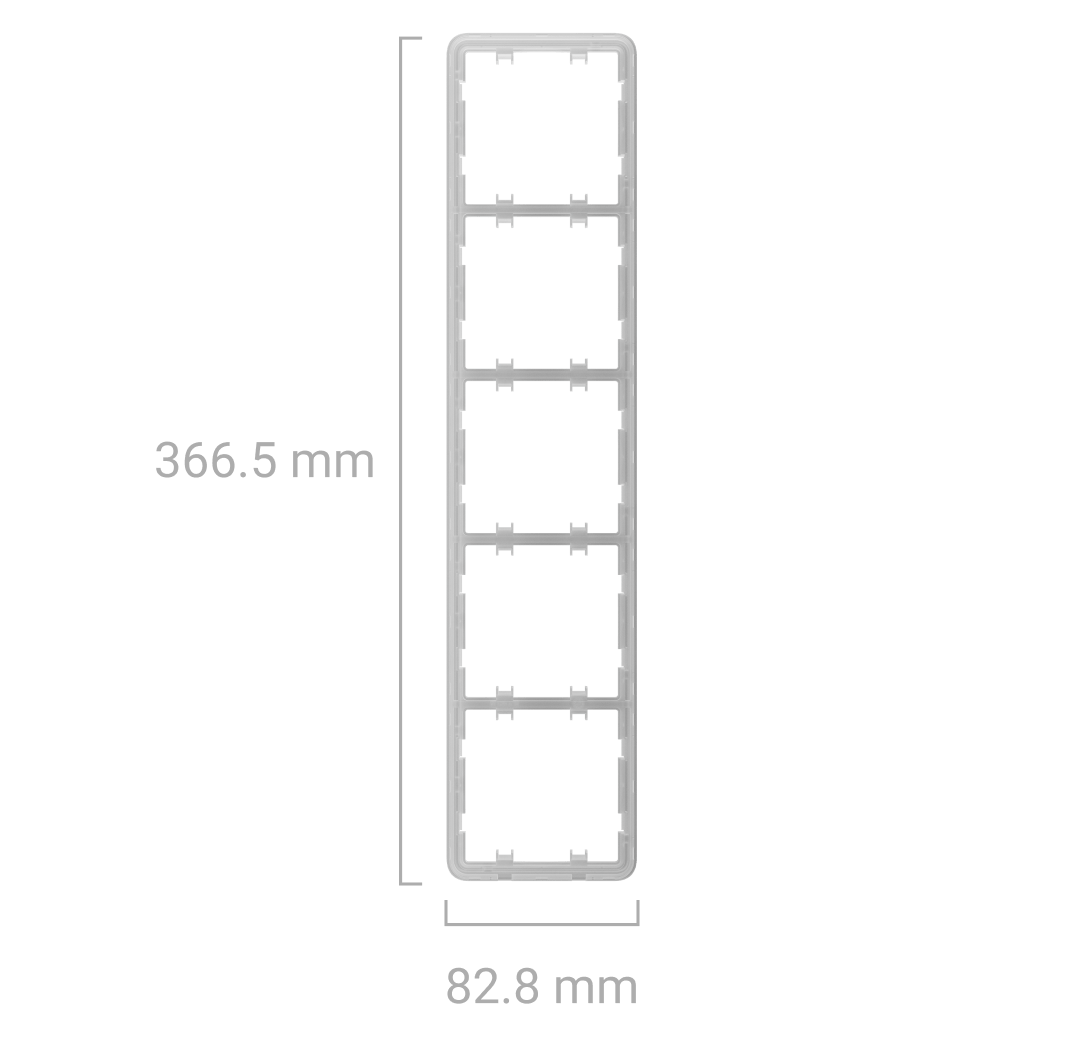

Frame (5 seats) vertical — 366.5 × 82.8 × 6.3 mm

Relais

LightCore (Crossover) Jeweller — 60 g
LightCore (Crossover) vertical Jeweller — 60 g

Aanraakgevoelige panelen

SoloButton (1-gang) — 46 g
CenterButton (1-gang) — 32 g
CenterButton (1-gang) vertical — 32 g
SideButton (1-gang) — 33 g
SideButton (1-gang) vertical — 33 g

Afdekramen

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

LightSwitch is een geprefabriceerd apparaat, waarbij elk onderdeel afzonderlijk kan worden aangeschaft. De onderdelen worden geïnstalleerd door ze aan elkaar te bevestigen
