Specificaties

Outlet (LAN)

Ethernet wandcontactdoos met twee poorten

Outlet (LAN)

Onderdelen

Kern

OutletCore (LAN) [55]

outlet-lan-core
outlet-lan-core

OutletCore (LAN) vertical [55]

outlet-lan-core
outlet-lan-core

Covers

SoloCover (LAN)

Wordt gebruikt wanneer het stopcontact als een afzonderlijk apparaat wordt geïnstalleerd.

solocover

SideCover (LAN)

Wordt gebruikt als het stopcontact rechts of links van de set apparaten wordt geïnstalleerd.

sidecover

SideCover (LAN) vertical

Wordt gebruikt als het stopcontact aan boven of onder de set apparaten wordt geïnstalleerd.

sidecover

CenterCover (LAN)

Wordt gebruikt wanneer het stopcontact tussen apparaten in een set is geïnstalleerd. Voor horizontale installatie.

centercover

CenterCover (LAN) vertical

Wordt gebruikt wanneer het stopcontact tussen apparaten in een set is geïnstalleerd. Voor verticale installatie.

centercover

Frames

Afdekramen voor twee, drie, vier en vijf Ajax-stopcontacten en schakelaars in elke combinatie*.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Frame (2 seats) vertical

frame

Frame (3 seats) vertical

frame

Frame (4 seats) vertical

frame

Frame (5 seats) vertical

frame

* Combinaties met slimme stopcontacten zijn alleen beschikbaar wanneer deze horizontaal geïnstalleerd worden.

Configuratie

Eén Outlet

Outlet (LAN) wordt als apart apparaat geïnstalleerd.

configuration

Gecombineerd stopcontact

Outlet (LAN) wordt geïnstalleerd naast Ajax-stopcontacten en/of LightSwitch-schakelaars in een Frame.

configuration
configuration

Kleuren voor afdekraam

Zwart

RAL 9005

color

Antracietgrijs (Graphite)

RAL 7024

color

Wit

RAL 9003

color

Ivoorwit (Ivory)

RAL 1013

color

Lichtgrijs

RAL 7047

color

Oestergrijs (Oyster)

RAL 9002

color

Grijs (Grey)

RAL 7004

color

Olijfgroen (Olive)

RAL 7044

color

De RAL-kleuren geven een benadering van de werkelijke kleur weer. Daarom kunnen er kleine variaties optreden. Gebruik ze alleen als referentie bij het selecteren van een kleur.

Kernkleuren

Zwart

color

Wit

color

Aanbevelingen

Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis en moet door een professionele elektricien worden geïnstalleerd.

Belangrijkste kenmerken

Poorten

2 × CAT.6 ethernetpoorten

Ondersteunt snelheden voor gegevensoverdracht tot 1 Gbit/s over een maximale afstand van 100 meter.

Bedrijfswaarden

Operationeel temperatuurbereik

van -10 tot +40 °С

Operationele luchtvochtigheid

tot 75% zonder condensatie

Beschermingsklasse

IP20

Afmetingen

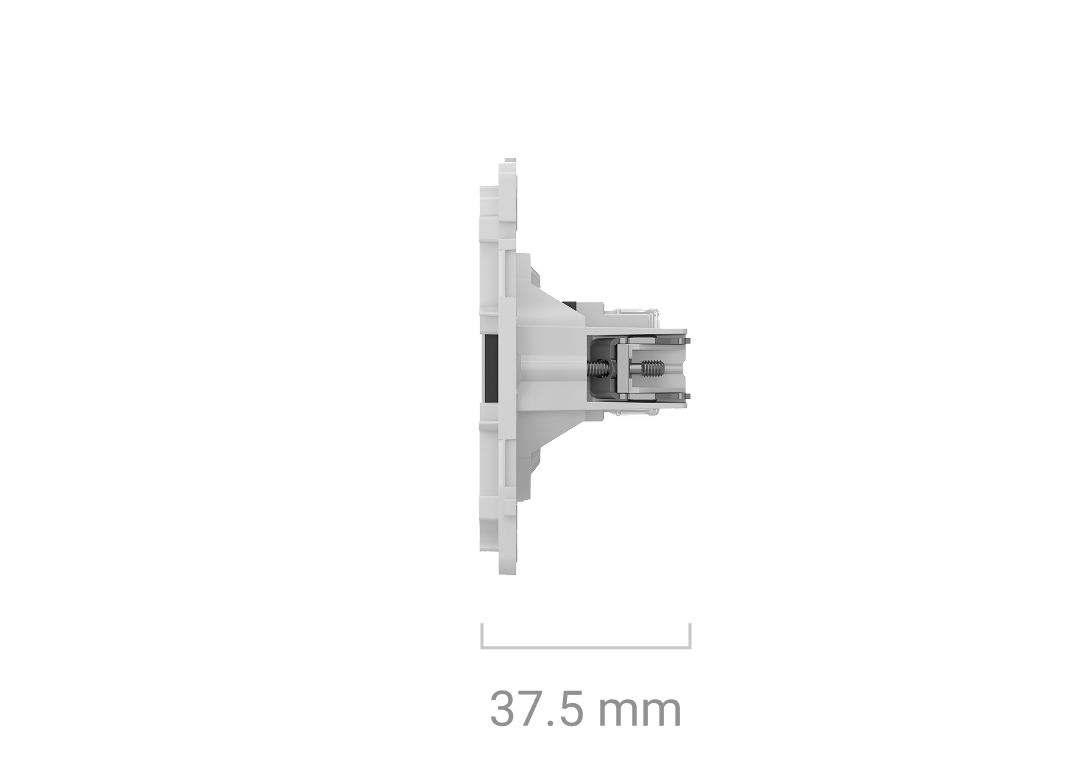

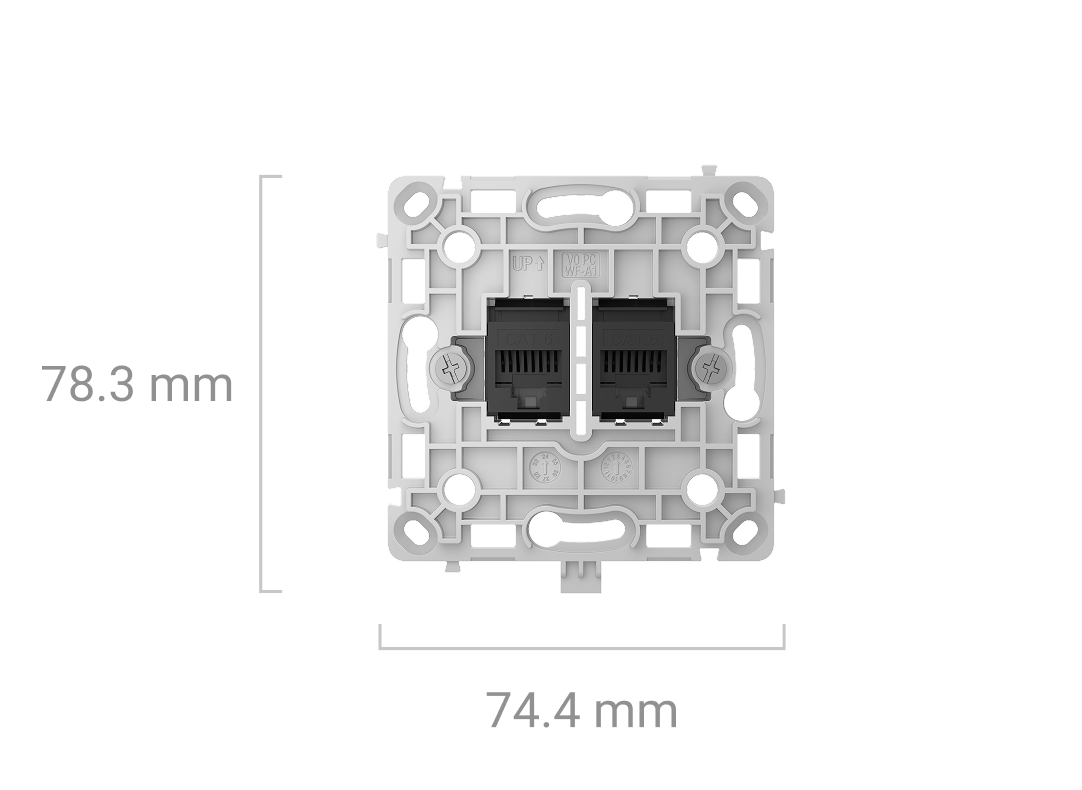

OutletCore (LAN) [55]

78,3 × 74,4 × 37,5 mm

outlet-lan-core
outlet-lan-core

OutletCore (LAN) vertical [55]

74,4 × 75,5 × 37,5 mm

outlet-lan-core
outlet-lan-core

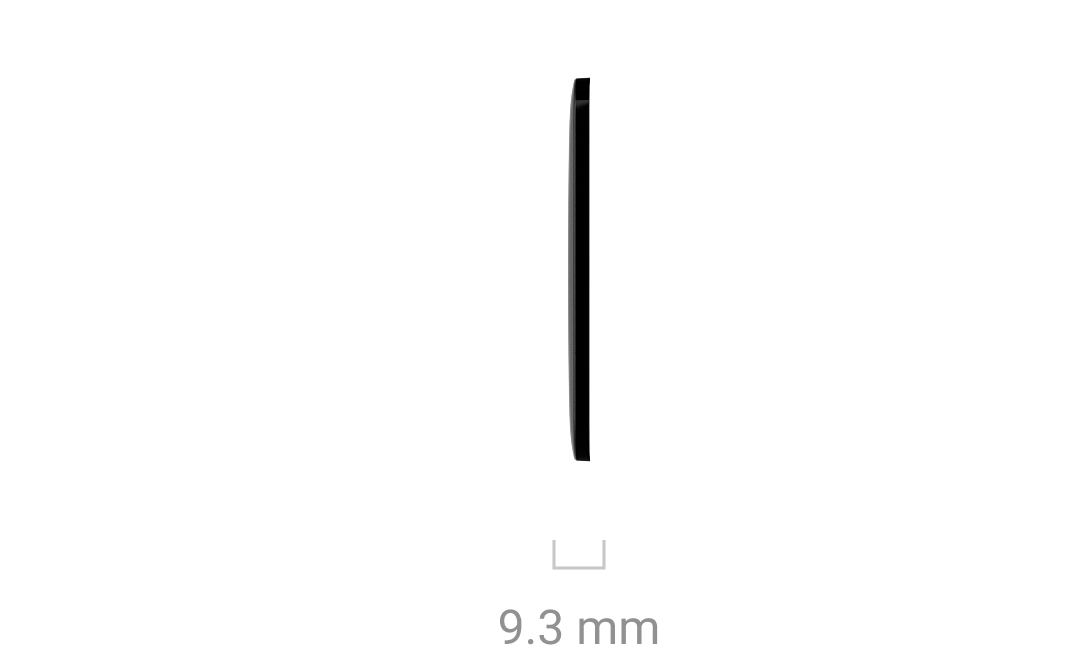

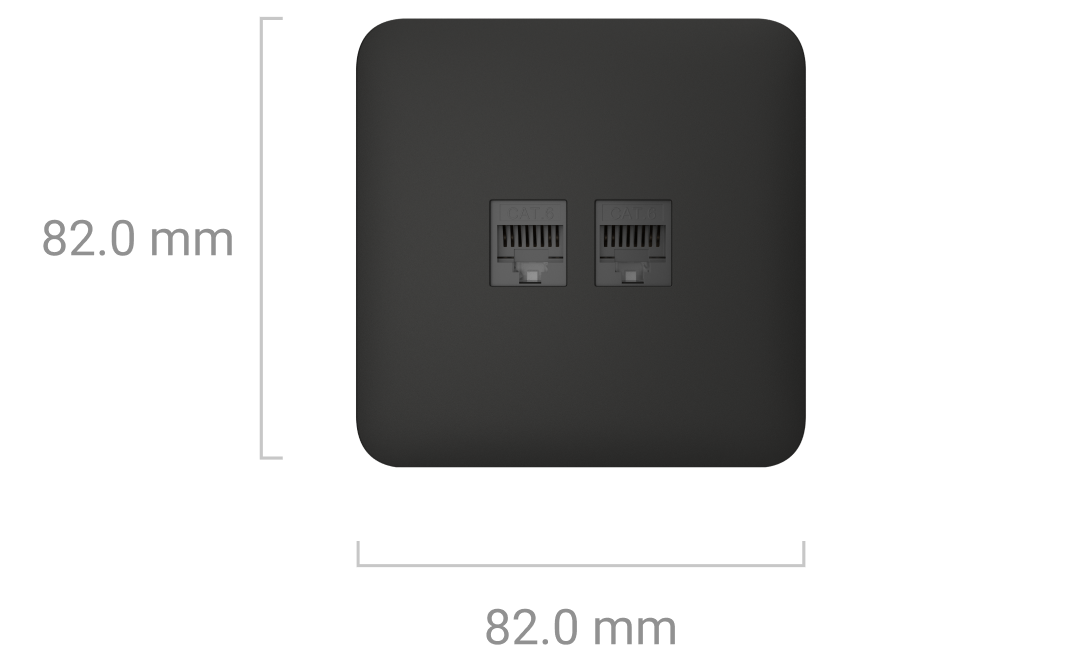

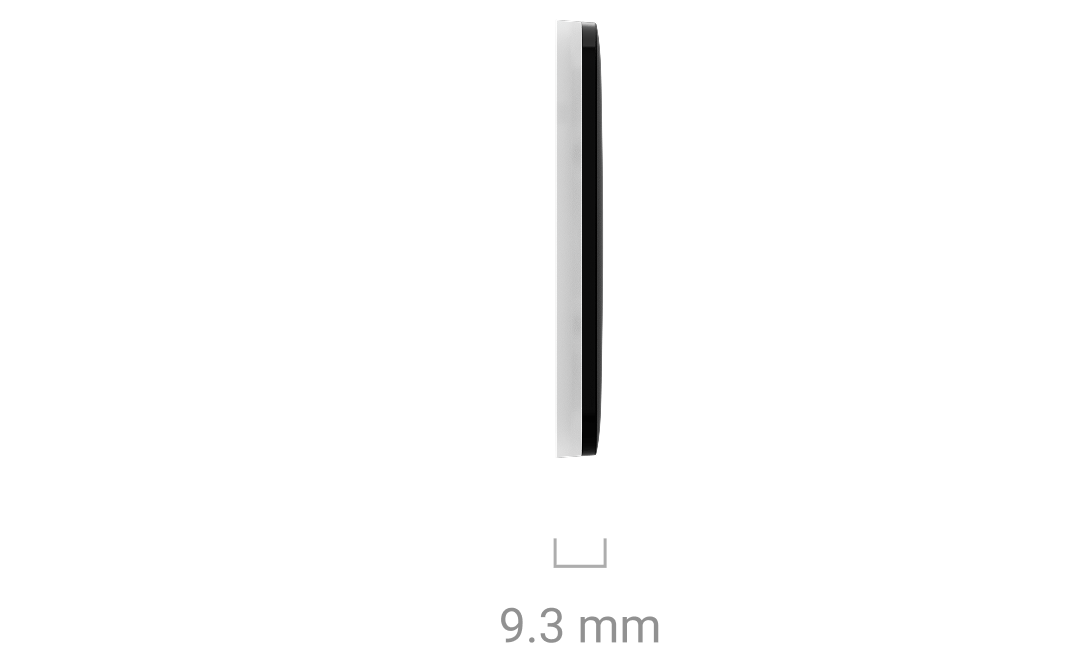

SoloCover (LAN)

82,0 × 82,0 × 9,3 mm

solocover
solocover

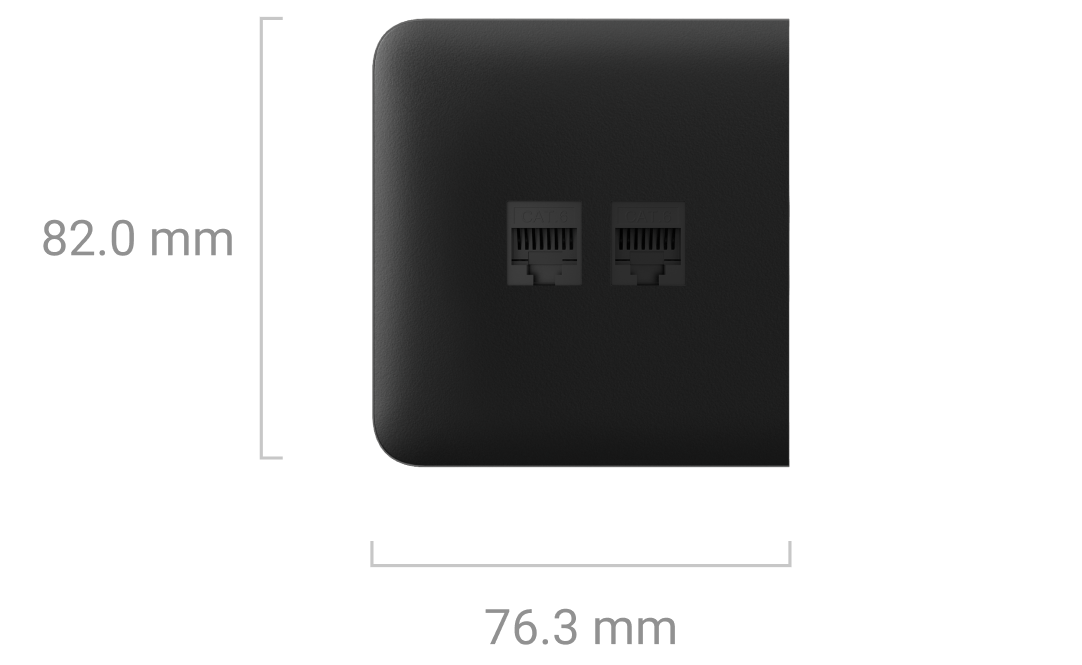

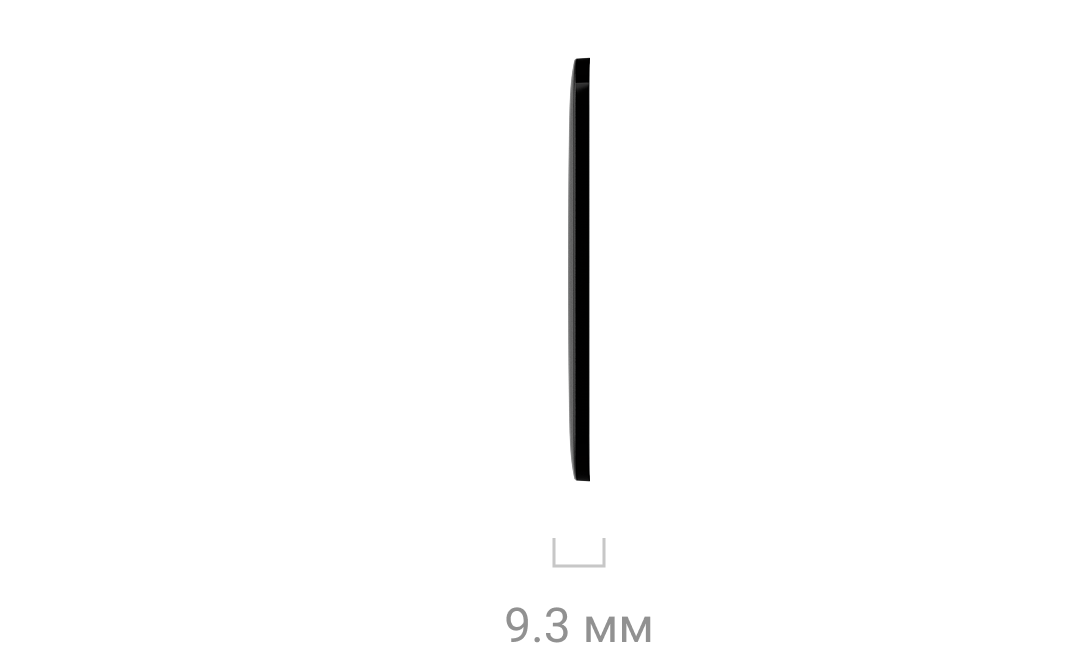

SideCover (LAN)

82,0 × 76,3 × 9,3 mm

sidecover
sidecover

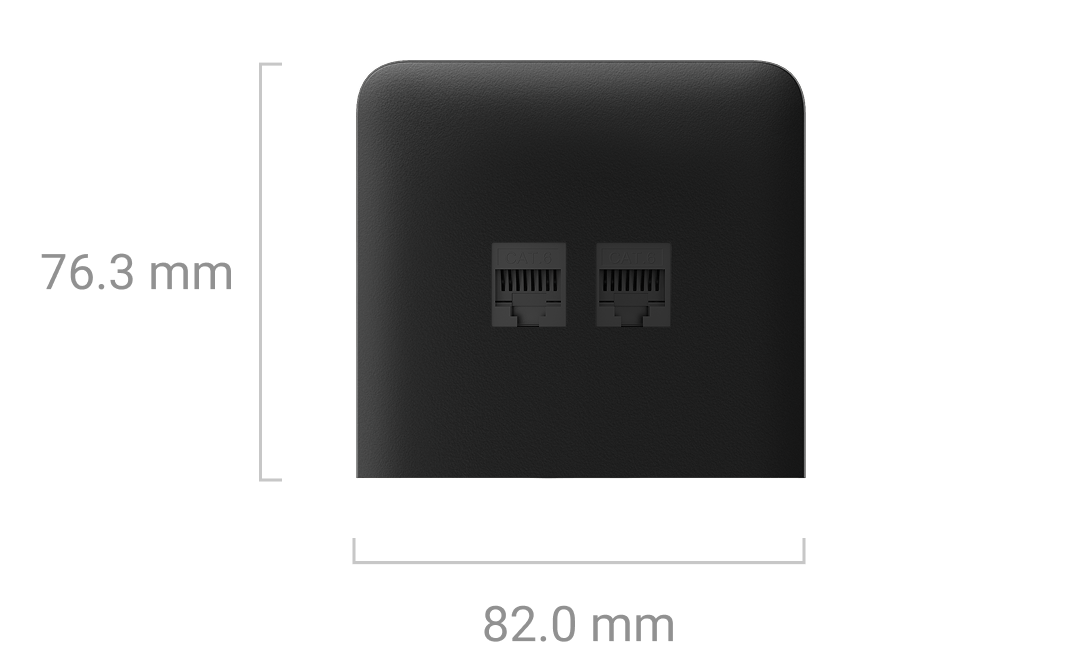

SideCover (LAN) vertical

76,3 × 82,0 × 9,3 mm

sidecover
sidecover

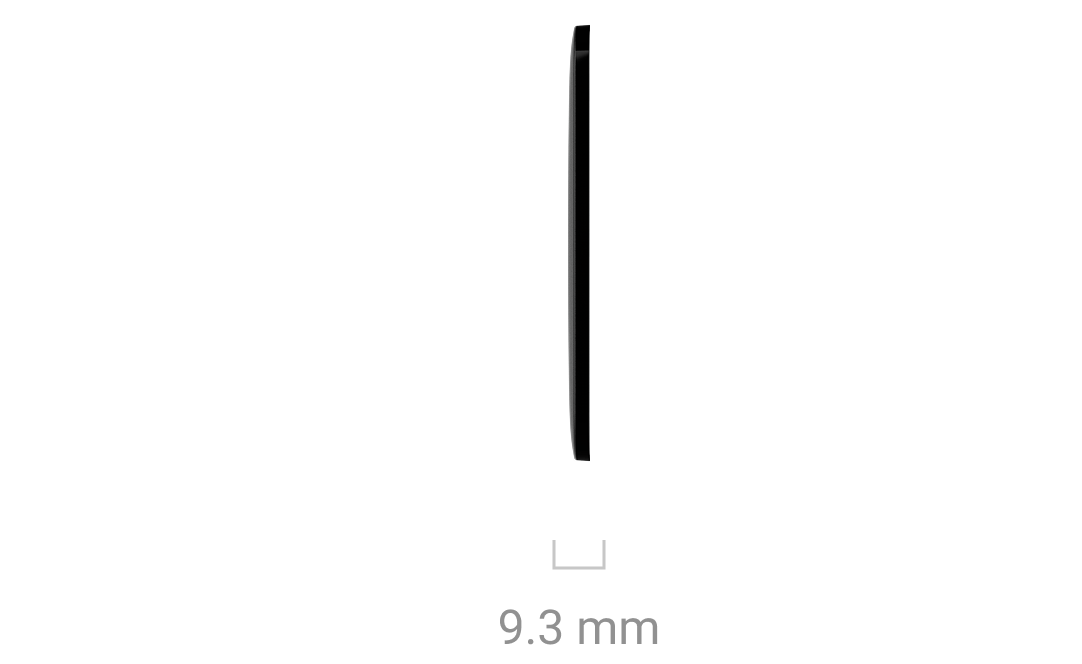

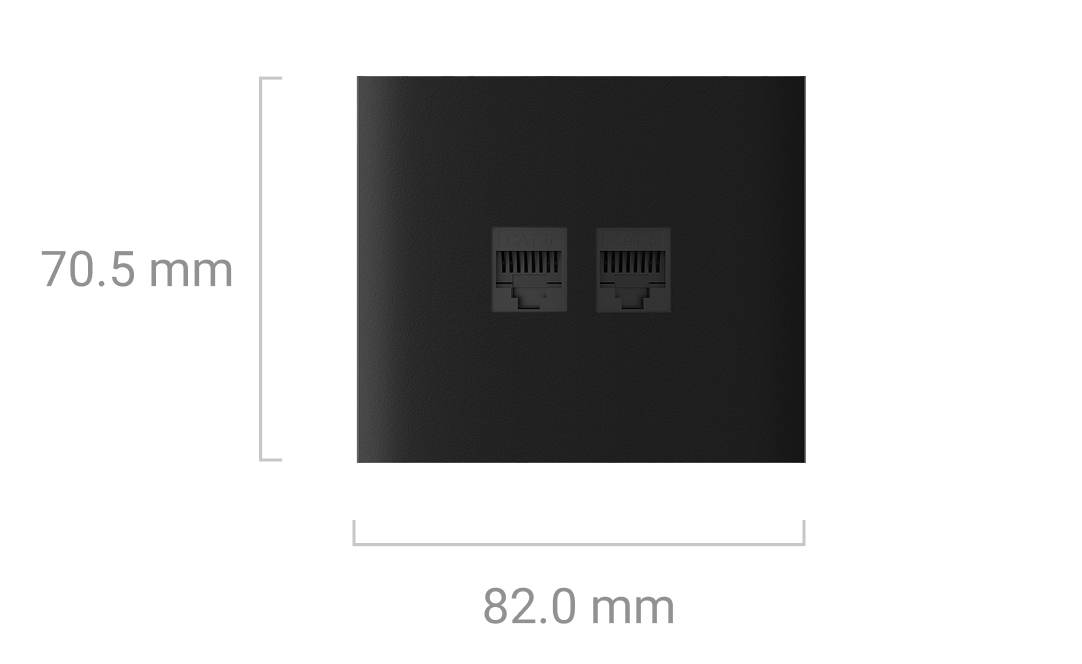

CenterCover (LAN)

82,0 × 70,5 × 9,3 mm

centercover
centercover

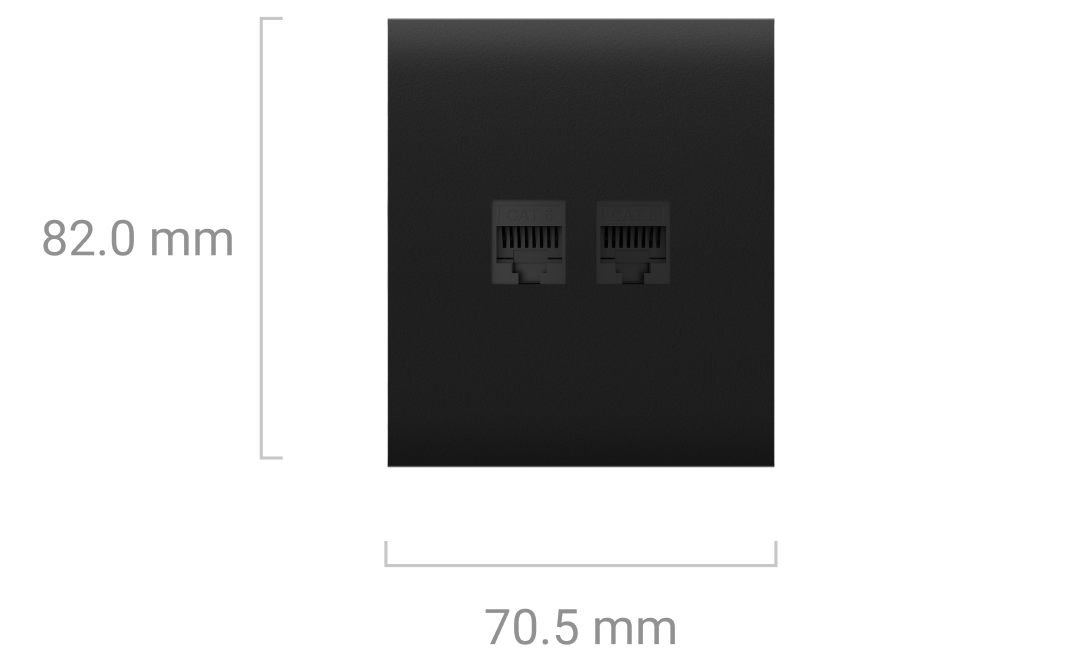

CenterCover (LAN) vertical

70,5 × 82,0 × 9,3 mm

centercover
centercover

Frames

Frame (2 seats) — 82,8 × 153,5 × 6,3 mm

frame
frame

Frame (3 seats) — 82,8 × 224,5 × 6,3 mm

frame
frame

Frame (4 seats) — 82,8 × 295,5 × 6,3 mm

frame
frame

Frame (5 seats) — 82,8 × 366,5 × 6,3 mm

frame
frame

Frame (2 seats) vertical — 153,5 × 82,8 × 6,3 mm

frame
frame

Frame (3 seats) vertical — 224,5 × 82,8 × 6,3 mm

frame
frame

Frame (4 seats) vertical — 295,5 × 82,8 × 6,3 mm

frame
frame

Frame (5 seats) vertical — 366,5 × 82,8 × 6,3 mm

frame
frame

Gewicht

OutletCore (LAN) [55]

40 g

OutletCore (LAN) vertical [55]

40 g

SoloCover (LAN)

14 g

SideCover (LAN)

12 g

SideCover (LAN) vertical

12 g

CenterCover (LAN)

12 g

CenterCover (LAN) vertical

12 g

Frames

Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g

Volledige set

Outlet (LAN) is een geprefabriceerd apparaat. Alle onderdelen zijn afzonderlijk verkrijgbaar.

Certificeringen en naleving van normen

Outlet (LAN)

Outlet (LAN)

device
OutletCore (LAN) [55]

Richtlijn beperking van gevaarlijke stoffen (RoHS)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
Frame

Richtlijn beperking van gevaarlijke stoffen (RoHS)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
Frame vertical

Richtlijn beperking van gevaarlijke stoffen (RoHS)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
OutletCore (LAN) vertical [55]

Richtlijn beperking van gevaarlijke stoffen (RoHS)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
Frame

Richtlijn beperking van gevaarlijke stoffen (RoHS)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018


device
Frame vertical

Richtlijn beperking van gevaarlijke stoffen (RoHS)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Extra informatie

Conform de normen

Meer informatie

Garantie

24 maanden

Meer informatie

Gebruikershandleiding

Meer informatie
