Specificaties

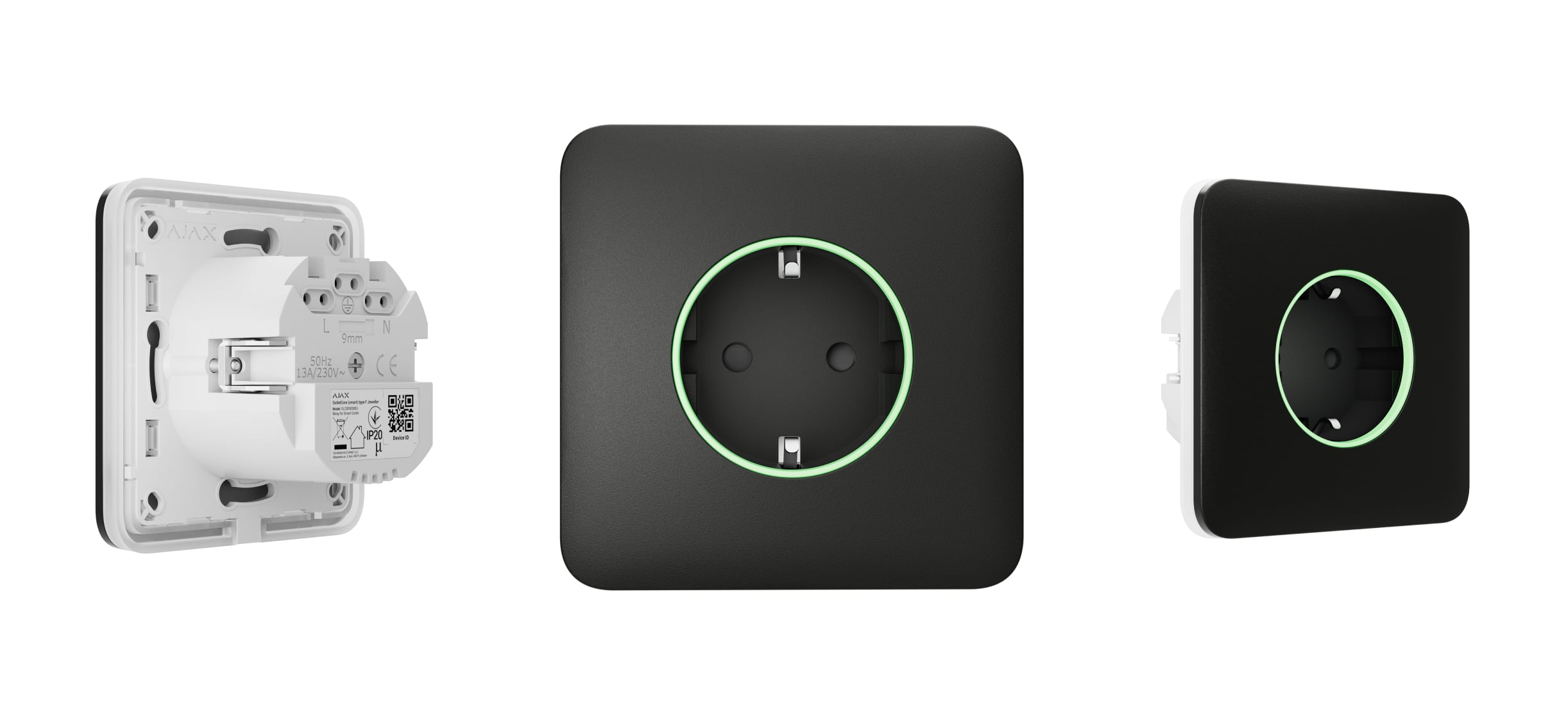

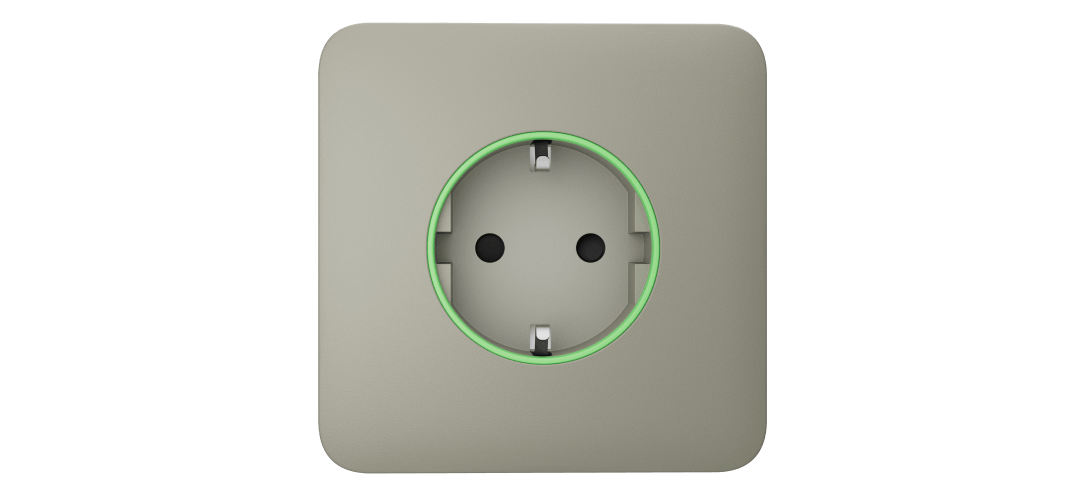

Outlet [type F] Jeweller

Draadloos slim stopcontact met monitor voor stroomverbruik

Outlet [type F] Jeweller

Compatibiliteit van apparaten

Controleer

Onderdelen

Relais

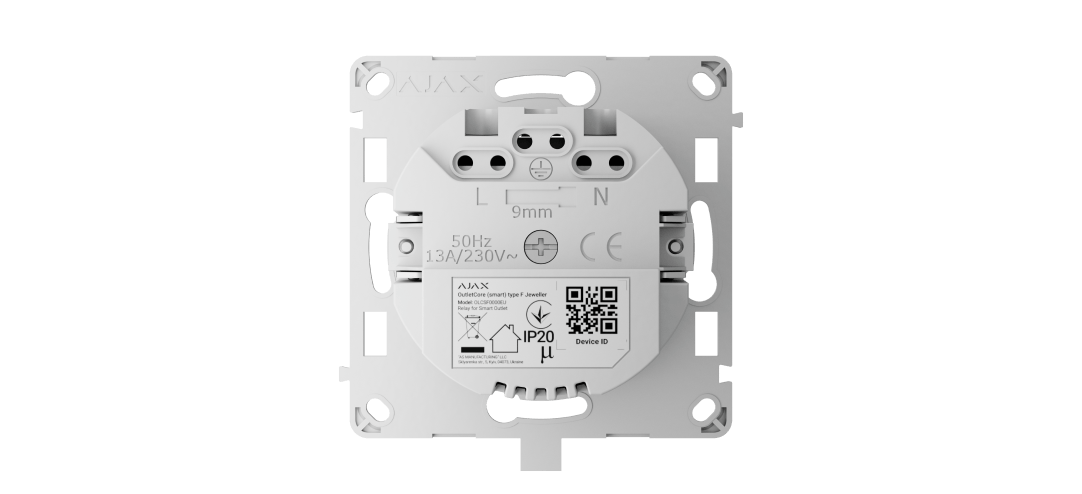

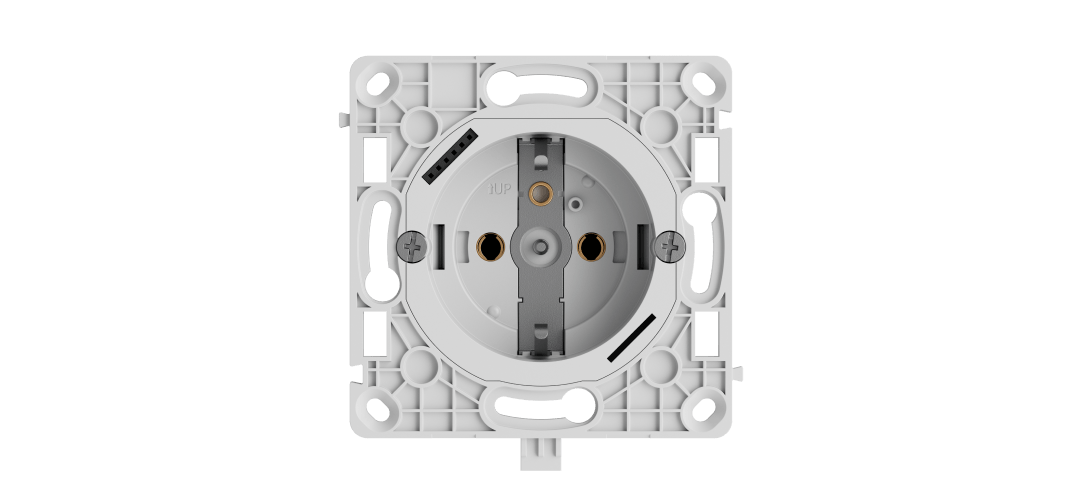

OutletCore (smart) [ type F ] Jeweller

Om de voeding van het stopcontact te regelen.

Cover

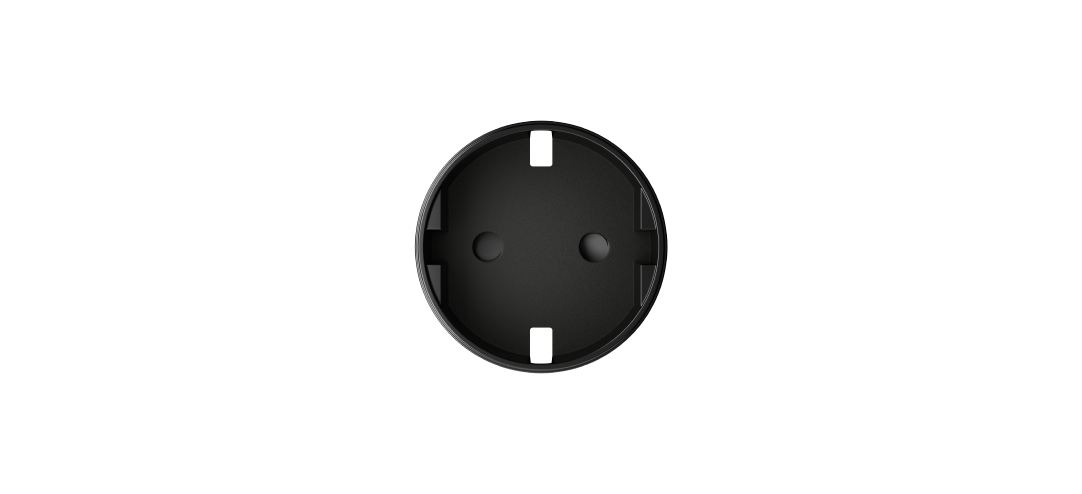

Alle afdekramen bestaan uit twee elementen van dezelfde kleur: voorpaneel en afdekkap.

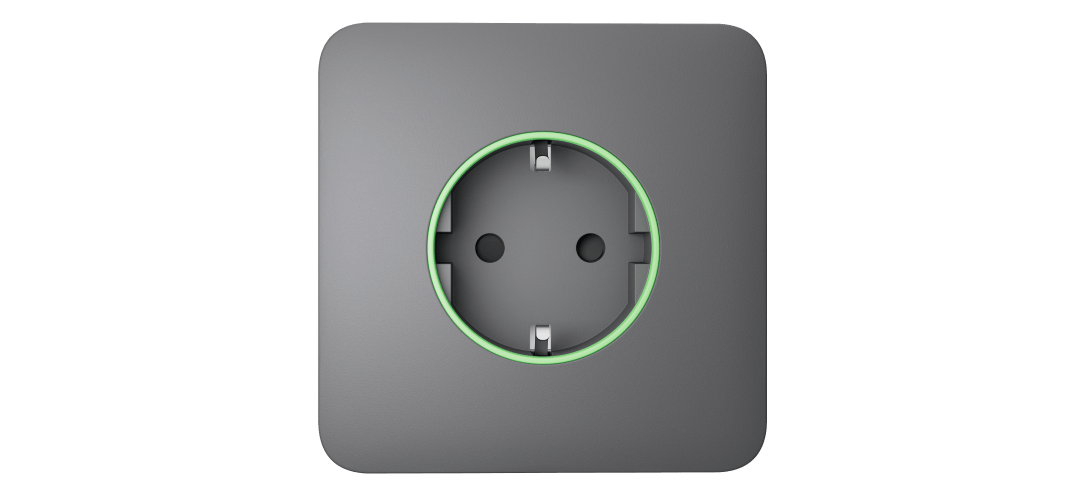

SoloCover (smart) [ type F ]

Deze wordt gebruikt wanneer het stopcontact als een afzonderlijk apparaat wordt geïnstalleerd.

SideCover (smart) [ type F ]

Deze wordt gebruikt als het stopcontact rechts of links van de apparaatset is geïnstalleerd.

СenterCover (smart) [ type F ]

Dit wordt gebruikt wanneer het stopcontact geïnstalleerd is tussen de apparaatset.

Afdekramen

Afdekramen voor twee, drie, vier en vijf Ajax-stopcontacten en schakelaars in elke combinatie.

Frame (2 seats)

frame

Frame (3 seats)

frame

Frame (4 seats)

frame

Frame (5 seats)

frame

Configuratie

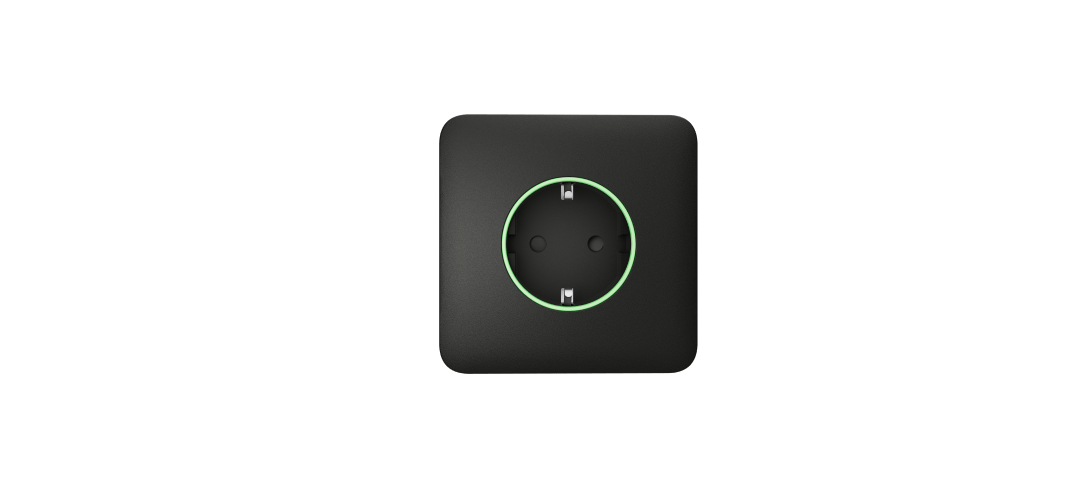

Eén stopcontact

Outlet [ type F ] Jeweller wordt geïnstalleerd als een afzonderlijk apparaat.

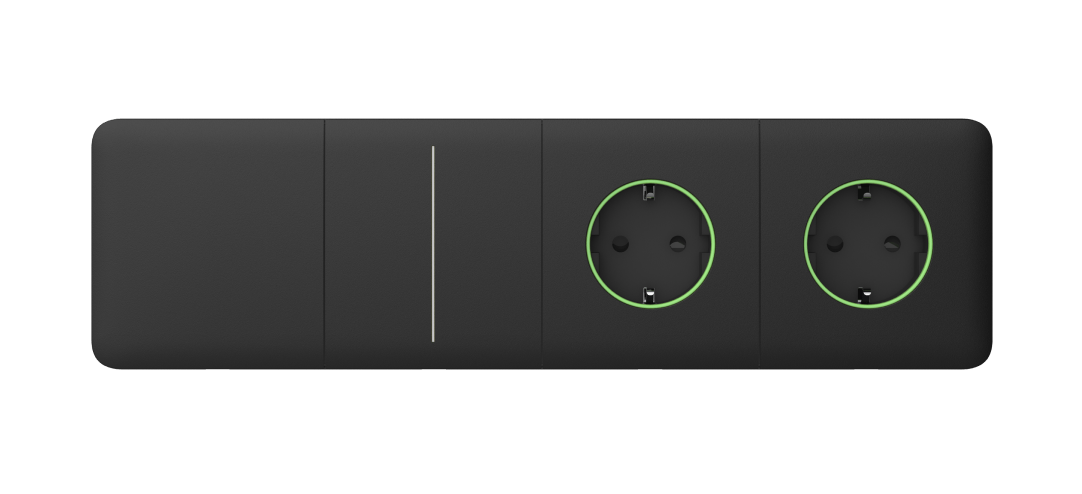

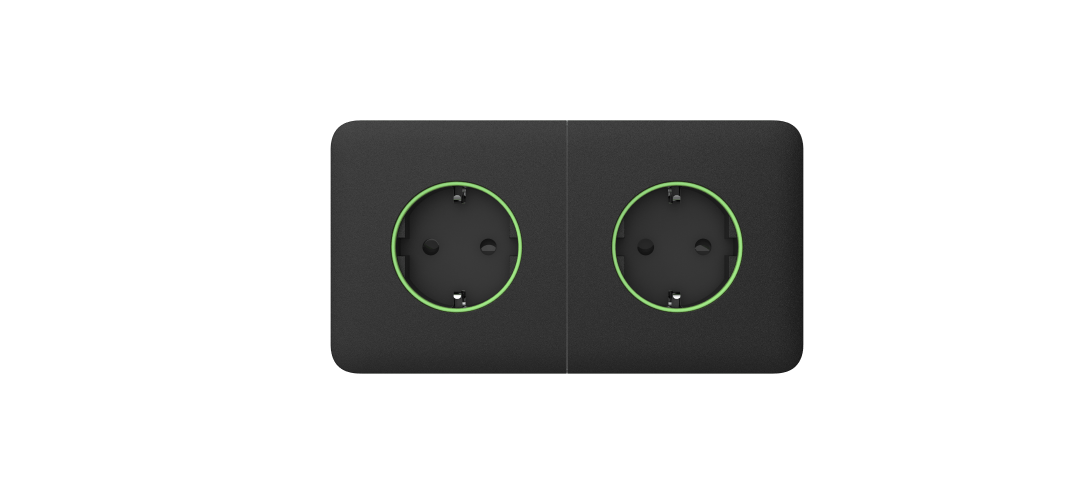

Gecombineerd stopcontact

Outlet [ type F ] Jeweller wordt als set gecombineerd met Ajax slimme contacten en/of LightSwitch-schakelaars en naast elkaar geïnstalleerd in Frame.

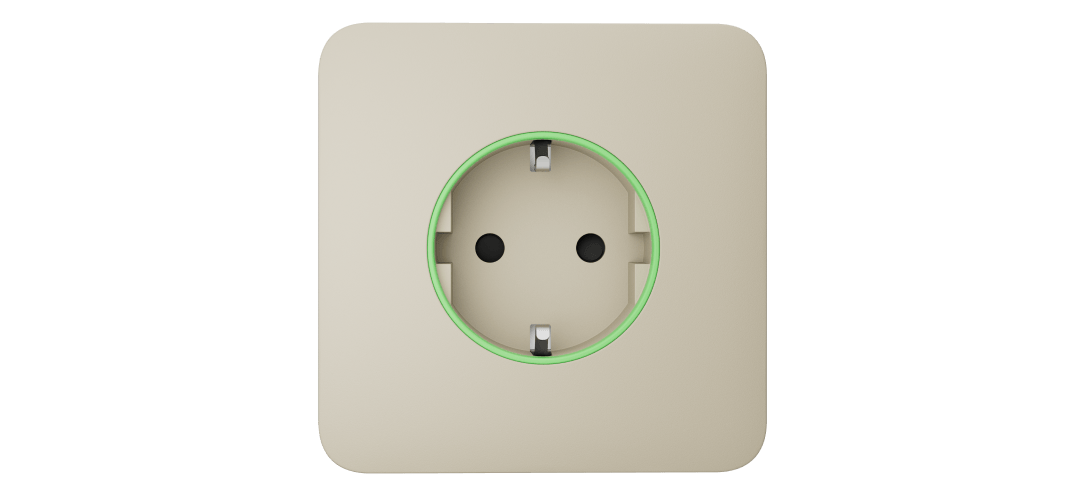

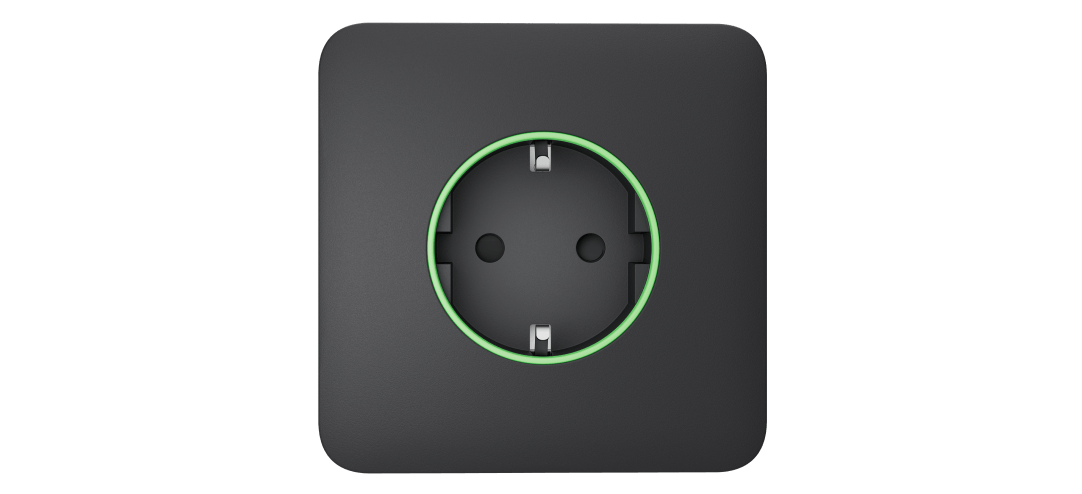

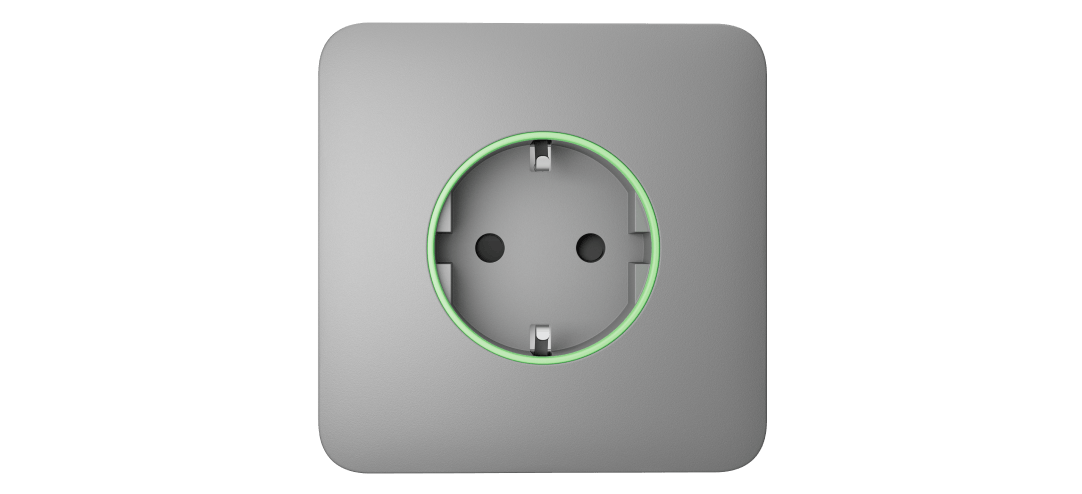

Kleuren voor afdekraam

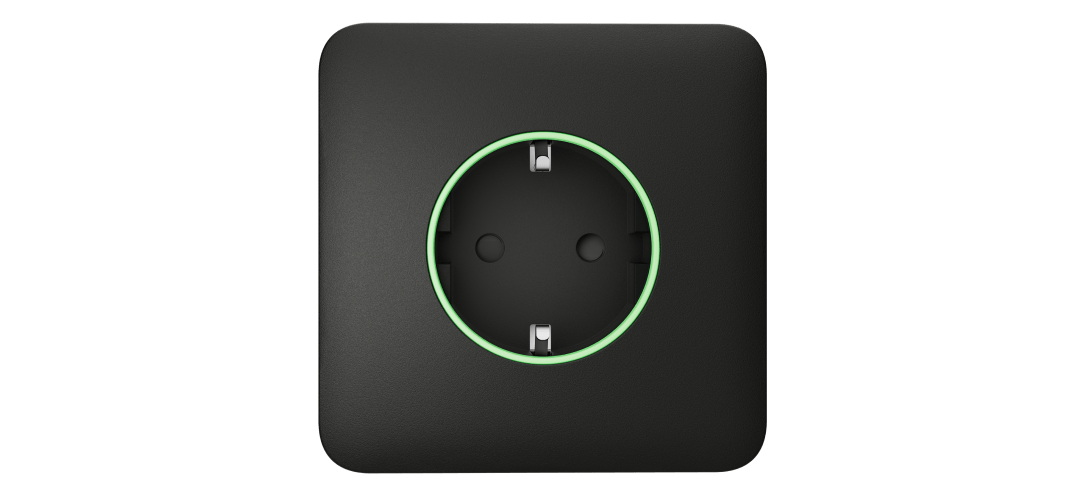

Zwart (Black)

RAL 9005

Antraciet grijs (Graphite)

RAL 7024

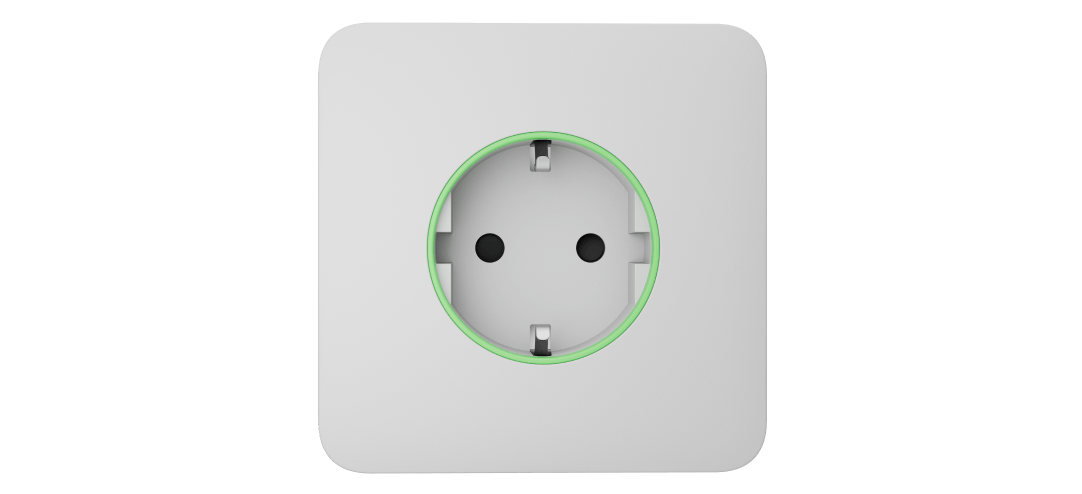

Wit (White)

RAL 9003

Ivoorwit (Ivory)

RAL 1013

Lichtgrijs (Fog)

RAL 7047

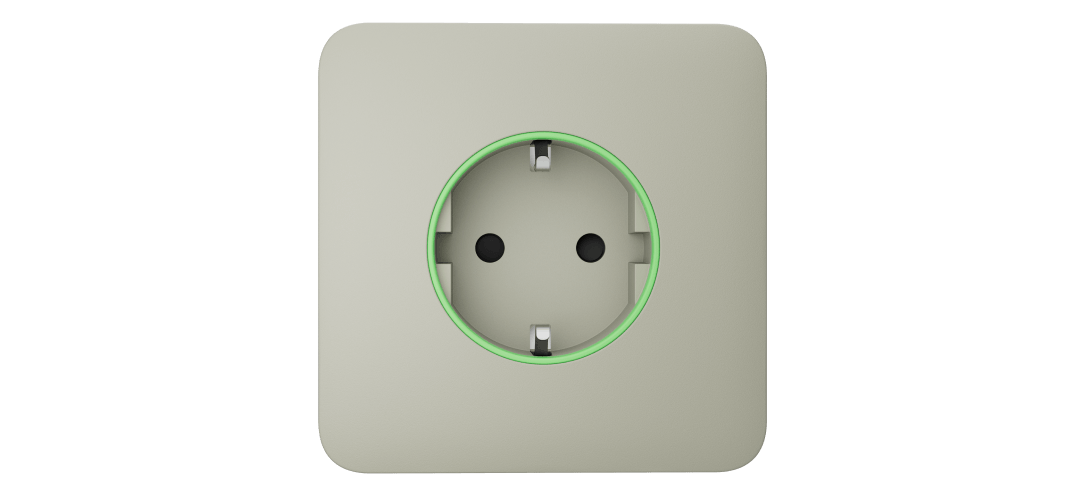

Oestergrijs (Oyster)

RAL 9002

Grijs (Grey)

RAL 7004

Olijfgroen (Olive)

RAL 7044

De RAL-kleuren hieronder zijn een benadering van de werkelijke kleur. Ze kunnen echter licht afwijken, dus gebruik ze alleen als richtlijn bij het kiezen van de kleur.

Communicatie

Jeweller-communicatietechnologie

Bedrijfseigen draadloze communicatietechnologie voor het verzenden van bevelen, alarmen, en gebeurtenissen.

Belangrijkste functies:

  • Tweerichtingscommunicatie.
  • Geavanceerde antisabotage.
  • Blokversleuteling met een dynamische sleutel.
  • Directe meldingen.
  • Configuratie op afstand via de Ajax-apps.

Radiofrequentiebanden

866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz

Afhankelijk van de verkoopregio.

Maximaal effectief afgestraald vermogen (ERP)

tot maximaal 20 mW

Modulatie van het radiosignaal

GFSK

Bereik van het radiosignaal

tot maximaal 1100 m

Tussen het apparaat en de hub (of de signaalversterker) in een open ruimte.

Versleutelde communicatie

Alle opgeslagen en verzonden gegevens worden beschermd door blokvercijfering met een dynamische sleutel.

Frequency hopping

Radiocommunicatie maakt gebruik van frequency hopping om onderschepping en verstoring te voorkomen.

Belangrijkste functies

Bediening via smartphone

De gebruiker kan de configuraties van het stopcontact instellen en een gedetailleerd logboek ontvangen in de Ajax-app.

Automatisering scenario's

  • reacties op verandering van beveiligingsmodus
  • geplande acties
  • alarmreacties
  • temperatuurscenario's
  • luchtvochtigheidscenario's
  • Scenario's met CO2-niveaus
  • door op LightSwitch te drukken

Monitor energieverbruik

Beheer van de stroom, spanning, stroomverbruik, en elektrische energie van aangesloten apparaten. Alle gegevens worden opgeslagen in het niet-vluchtige geheugen en kunnen worden gereset in de Ajax-app.

Uitschakeling door timer

Instelbare timer voor het uitschakelen van de aangesloten apparaten na de verstreken tijd: instelbaar van 10 seconden tot 2 uur.

Aanraakknop

Voor handmatig beheer van de voeding van de ingeplugde apparaten. Dit kan worden ingeschakeld in de Ajax-app.

Led-indicatie

Verstrekt informatie door de kleur van het led over de status van het stopcontact en het stroomverbruik van de aangesloten apparaten. De helderheid van het led-frame kan worden aangepast of uitgeschakeld in de Ajax-app.

Nachtverlichting

Optioneel en kan worden uitgeschakeld via de instellingen van de Ajax-app.

Bedieningsmodi

  • puls
  • bistabiel

Contactstatus

normaal geopend

Kinderbeveiliging

Het stopcontact is uitgerust met speciale interne luiken. Dit voorkomt dat kinderen voorwerpen zoals schroevendraaiers, scharen of haarspelden in het stopcontact kunnen steken. De luiken bieden ook bescherming ook tegen stof en spatten.

Levensduur

Minimaal 150.000 schakelingen.

Aanbevelingen

Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Een professionele elektricien moet een apparaat installeren.

Beveiliging tegen sabotage

Bescherming tegen spoofen

apparaatverificatie

Detectie van verbindingsverlies

na 36 s

De detectietijd hangt af van de instellingen van Jeweller of Jeweller/Fibra.

Voeding

Stroomtoevoer van de voedingsspanning

230 V~, 50 Hz

Gemiddeld energieverbruik

tot maximaal 1.5 W

Outputvermogen

tot maximaal 3 kW (weerstandsbelasting bij 230 V)

Stroombeveiliging

1 A–16 A

Zodra de stroom de geselecteerde waarde overschrijdt, wordt het stopcontact automatisch uitgeschakeld. De aanbevolen waarde is 13 A voor permanente belasting en 13-16 A voor kortstondige belasting.

Overspanningsbeveiliging

min — 184 V~
max — 253 V~

Zodra de spanning de gespecificeerde niveaus overschrijdt, wordt het stopcontact automatisch uitgeschakeld.

Temperatuurbeveiliging

meer dan +95 °C

Als de beveiliging wordt geactiveerd, wordt het stopcontact uitgeschakeld.

Beveiligingsklasse elektrische schokken

Klasse I (met aardingsterminal)

Bedieningsparameters

Operationeel temperatuurbereik

van 0 °C tot +40 °C

Operationele luchtvochtigheid

Tot 75% zonder condensatie

Veiligheidsklasse

IP20

Afmetingen

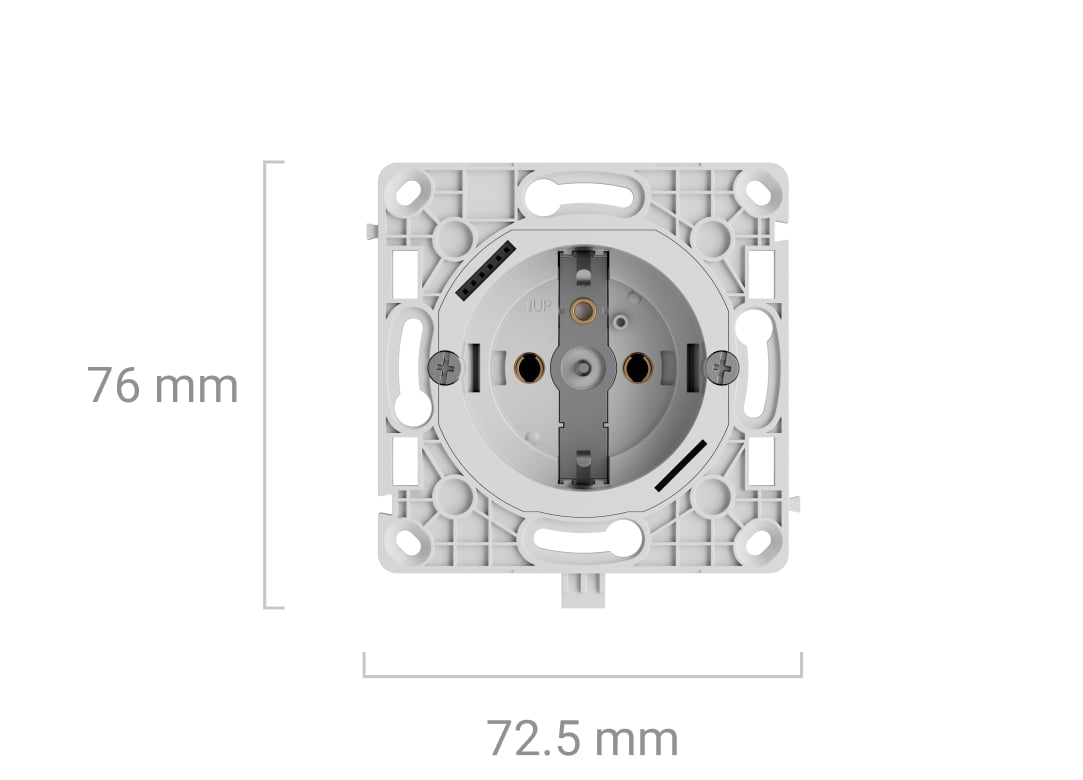

OutletCore (smart) [type F] Jeweller

72,5 × 76 × 44,4 mm

ttx
ttx

SoloCover (smart) [type F] Jeweller

voorpaneel —82,3 × 82,3 × 10,1 mm

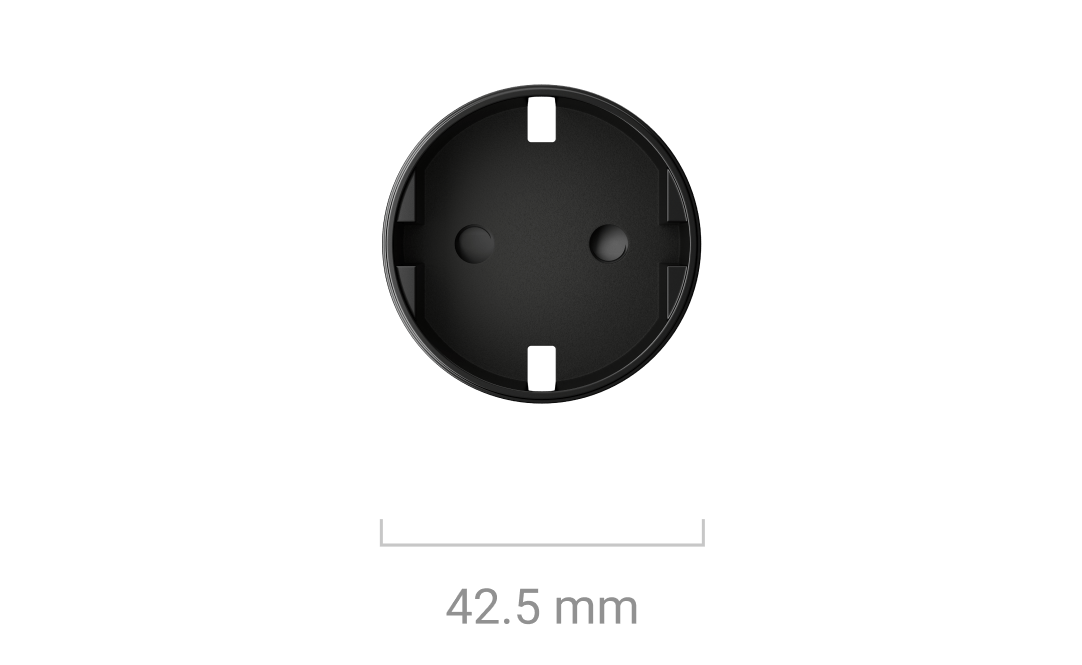

afdekkap —42,5 × 21,5 mm

ttx
ttx
ttx
ttx

SideCover (smart) [type F] Jeweller

voorpaneel —82,3 × 76,2 × 10,1 mm
afdekkap —42,5 × 21,5 mm

ttx
ttx
ttx
ttx

СenterCover (smart) [type F] Jeweller

voorpaneel —82,3 × 70,4 × 10,1 mm
afdekkap —42,5 × 21,5 mm

ttx
ttx
ttx
ttx

Afdekramen

Frame (2 seats) — 82.8 × 153.5 × 6.3 mm

frame
frame

Frame (3 seats) — 82.8 × 224.5 × 6.3 mm

frame
frame

Frame (4 seats) — 82.8 × 295.5 × 6.3 mm

frame
frame

Frame (5 seats) — 82.8 × 366.5 × 6.3 mm

frame
frame

Gewicht

OutletCore (smart) [type F] Jeweller

75 g

SoloCover (smart) [type F]

voorpaneel — 37 g
afdekkap — 8 g

SideCover (smart) [type F]

voorpaneel — 26 g
afdekkap — 8 g

СenterCover (smart) [type F]

voorpaneel— 25 g
afdekkap — 8 g

Afdekramen

Frame (2 seats) — 16 g
Frame (3 seats) — 22 g
Frame (4 seats) — 28 g
Frame (5 seats) — 34 g

Volledige set

Outlet [ type F ] is een geprefabriceerde slim stopcontact. Alle onderdelen zijn afzonderlijk verkrijgbaar

Certificeringen en naleving van normen

Outlet [type F] Jeweller

Outlet [type F] Jeweller

Richtlijn radioapparatuur (RED)

Certificaat afgegeven door MiCOM Labs

  • EN 300 220-1 V3.1.1
  • EN 300 220-2 V3.2.1

Beperking gevaarlijke stoffen (RoHS)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Richtlijn voor elektromagnetische compatibiliteit (EMC)

Certificaat afgegeven door MiCOM Labs

  • EN 301 489-1 V2.2.3
  • EN 301 489-3 V2.1.1
  • EN 55032:2015+A1:2020
  • EN 55035:2017+A11:2020
  • EN IEC 61000-3-2:2019+A1:2021
  • EN 61000-3-3:2013+A2:2021

Laagspanningsrichtlijn (LVD)

Testrapport afgegeven door Shenzhen NTEK Testing Technology Co.

  • EN 62479:2010
  • EN IEC 60669-2-1:2022 + A11:2022
  • EN 60669-1:2018
  • EN 60669-2-5:2016

Andere technische veiligheidsvereisten

Testrapport uitgegeven door Shenzhen NTEK Testing Technology Co.

IEC 60884-1:2022

PSTI UK

Schedule 1


Frame

Beperking gevaarlijke stoffen (RoHS)

Testrapport uitgegeven door Shenzhen NTEK Testing Technology Co.

EN IEC 63000:2018

Extra informatie

Conform de normen

Meer informatie

Garantie

24 maanden
