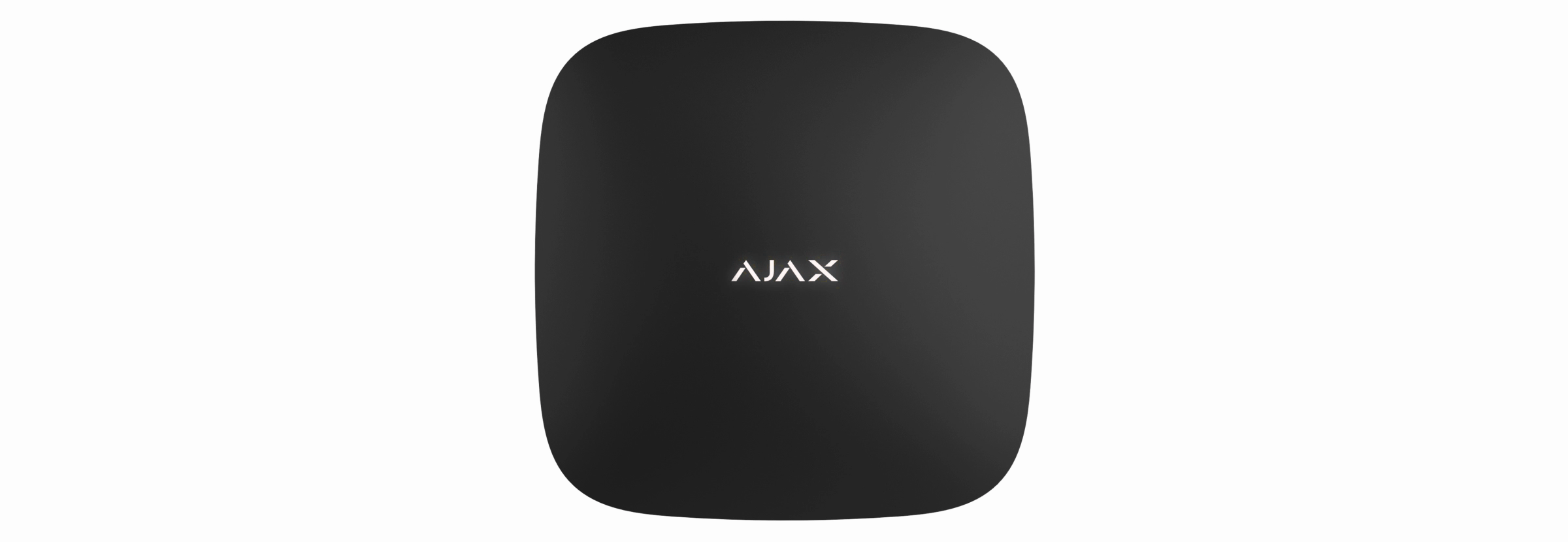

Manual do utilizador do ReX Jeweller

ReX Jeweller é um repetidor dos sinais de comunicação que aumenta até 2 vezes o alcance das comunicações rádio dos dispositivos Ajax equipados com um hub. Desenvolvida apenas para utilização em interiores. Possui uma resistência de tamper incorporada e está equipado com uma bateria que proporciona até 35 horas de funcionamento sem alimentação externa.

O dispositivo é configurado através da app móvel para smartphones iOS e Android. As notificações push, mensagens SMS e chamadas (se ativadas) notificam o utilizador do ReX Jeweller sobre todos os eventos.

O sistema Ajax pode ser utilizado para monitorização independente do local e pode ser conectado à central recetora de alarmes da empresa de segurança.

Elementos funcionais

1. Logótipo com indicador LED

2. Painel de instalação SmartBracket (a secção perfurada é necessária para acionar o tamper durante uma tentativa de levantar o ReX Jeweller fixo da superfície)

3. Conector de energia

4. Código QR

5. Botão de tamper anti-sabotagem

6. Botão de alimentação

Princípio de funcionamento

O ReX Jeweller expande o alcance das comunicações rádio do sistema de segurança, permitindo a instalação de dispositivos Ajax a uma maior distância do hub.

O alcance de comunicação entre ReX Jeweller e o dispositivo é limitado pelo alcance do sinal de rádio do dispositivo (indicado nas especificações do dispositivo no site e no manual do utilizador).

ReX Jeweller recebe sinais do hub e os transmite para os dispositivos conectados ao ReX Jeweller, e transmite sinais dos dispositivos para o hub. O hub consulta o repetidor a cada 12~300 segundos (por defeito: 36 segundos) enquanto os alarmes são comunicados em até 0,3 segundos.

O número de dispositivos ligados ao ReX Jeweller

Dependendo do modelo do hub, o seguinte número de repetidores pode ser conectado ao hub:

A ligação de vários ReX Jeweller ao hub é suportada por dispositivos com o OS Malevich 2.8 e posterior. Ao mesmo tempo, o ReX Jeweller só pode ser conectado diretamente ao hub e conectar um repetidor a outro não é suportado.

Ligação do ReX Jeweller ao hub

Antes de adicionar um dispositivo

1. Instale a app Ajax ou app Ajax PRO.

2. Inicie sessão numa conta ou crie uma nova conta.

3. Selecione um espaço ou crie um novo.

   O que é um espaço

   Como criar um espaço

   A funcionalidade de espaço está disponível para apps dessas versões ou posteriores:

   • Ajax Security System 3.0 para iOS;

   • Ajax Security System 3.0 para Android;

   • Ajax PRO: Tool for Engineers 2.0 para iOS;

   • Ajax PRO: Tool for Engineers 2.0 para Android;

   • Ajax PRO Desktop 4.0 para macOS;

   • Ajax PRO Desktop 4.0 para Windows.

4. Adicione pelo menos uma sala virtual.

5. Adicione um hub compatível ao espaço. Certifique-se de que o hub está ligado e tem acesso à Internet através de Ethernet, Wi-Fi e/ou rede móvel.

6. Certifique-se de que o espaço está desarmado e de que o hub não está a iniciar uma atualização, verificando os estados na app Ajax.

Ligação do ReX Jeweller ao hub

1. Clique em Adicionar dispositivo na app Ajax.

2. Dê um nome ao repetidor, digitalize ou introduza manualmente o código QR (localizado na tampa e na embalagem) e selecione a sala onde se encontra o dispositivo.



3. Clique em Adicionar — a contagem decrescente começa.

4. Ative o ReX Jeweller pressionando o botão de alimentação por 3 segundos — logo após conectar ao hub, o logo mudará de cor de vermelho para branco dentro de 30 segundos após o ReX Jeweller ser ligado.



Para que a deteção e a interface ocorram, o ReX Jeweller deve estar localizado dentro do alcance de comunicação rádio do hub (na mesma instalação protegida).

A solicitação para conectar ao hub é transmitida apenas quando o dispositivo está ativado. Se a conexão com o hub falhar, desligue o repetidor pressionando o botão de alimentação por 3 segundos e tente o procedimento de conexão novamente após 5 segundos.

O repetidor conectado ao hub aparecerá na lista de dispositivos do hub na aplicação. A atualização dos estados dos dispositivos na lista depende do tempo de consulta definido nas definições do hub; o valor predefinido é 36 segundos.

Seleção de dispositivos para funcionamento através do ReX Jeweller

Para atribuir um dispositivo ao repetidor

1. Aceda às definições do ReX Jeweller (Dispositivos → ReX Jeweller → Definições ).

2. Prima Emparelhar com o dispositivo.

3. Selecione os dispositivos que devem funcionar através do repetidor. Pode pesquisar por nome do modelo, nome do dispositivo ou ID, bem como filtrar por divisão ou grupo.

   Saiba mais sobre pesquisa e filtragem

4. Aceda ao menu de definições do ReX Jeweller.

Uma vez estabelecida a ligação, os dispositivos selecionados serão marcados com o ícone na app móvel.

Para atribuir um dispositivo ao hub

1. Aceda às definições do ReX Jeweller (Dispositivos → ReX Jeweller → Definições ).

2. Prima Emparelhar com o dispositivo.

3. Desmarque os dispositivos que precisam ser conectados ao hub diretamente.

4. Aceda ao menu de definições do ReX Jeweller.

Como configurar e ligar uma câmara IP ao sistema Ajax

Estados do ReX Jeweller

1. Dispositivos

2. ReX Jeweller

Configurações do ReX Jeweller

1. Dispositivos

2. ReX Jeweller

3. Definições

Avarias

ReX Jeweller pode notificar sobre avarias, se houver. O campo Avarias está disponível em Estados do Dispositivo. Clicar em abre a lista de todas as avarias. O campo é apresentado se for detetada uma avaria.

Indicação

O indicador LED do ReX Jeweller pode iluminar-se a vermelho ou branco, dependendo do estado do dispositivo.

Teste de funcionalidade

Um sistema de segurança Ajax permite efetuar testes para verificar a funcionalidade dos dispositivos ligados.

Os testes não se iniciam imediatamente, mas num período de 36 segundos, quando se utilizam as definições padrão. O início do tempo de teste depende das definições do período de varrimento do detetor (o parágrafo “Jeweller” nas definições do hub).

Pode testar a intensidade do sinal Jeweller entre o repetidor e o hub, bem como entre o repetidor e o dispositivo a ele ligado.

Para verificar a intensidade do sinal Jeweller entre o repetidor e o hub, vá às definições do ReX Jeweller e selecione Teste da intensidade do sinal Jeweller.

Para verificar a intensidade do sinal Jeweller entre o repetidor e o dispositivo, vá às definições do dispositivo ligado ao ReX Jeweller e selecione Teste de intensidade do sinal Jeweller.

Teste de Intensidade do Sinal de Jeweller

Instalação do dispositivo

Seleção do local de instalação

A localização do ReX Jeweller determina a sua distância em relação ao hub, aos aparelhos ligados ao repetidor e à presença de obstáculos que impedem a passagem do sinal de rádio: paredes, pontes entre pisos e objetos de grandes dimensões situados nas instalações.

Se a intensidade do sinal atingir apenas uma barra no indicador, o funcionamento estável do sistema de segurança não pode ser garantido. Tome todas as medidas necessárias para melhorar a qualidade do sinal! No mínimo, desloque o ReX Jeweller ou o hub – a deslocação, mesmo que seja de 20 cm, pode melhorar significativamente a qualidade da receção.

Procedimento de instalação

Antes de instalar o ReX Jeweller, certifique-se de que escolhe a melhor localização que cumpra os requisitos deste guia! É desejável que o repetidor fique escondido da vista direta.

Durante a montagem e o funcionamento, siga as regras gerais de segurança elétrica quando utilizar aparelhos elétricos, bem como os requisitos das leis e regulamentos de segurança elétrica.

Montagem do dispositivo

1. Fixe o painel de instalação SmartBracket com os parafusos incluídos. Se optar por utilizar outros elementos de fixação, certifique-se de que não danificam ou deformam o painel.

   Não se recomenda a utilização de fita adesiva de dupla face para a instalação. Isto pode resultar na queda do ReX Jeweller, o que pode levar ao mau funcionamento do dispositivo.

2. Deslize o ReX Jeweller para o painel de fixação. Após a instalação, verifique o estado de tamper na app Ajax e, em seguida, a firmeza do painel.

3. Para garantir maior confiabilidade, fixe o ReX Jeweller ao painel SmartBracket com os parafusos incluídos.

Não vire o repetidor quando o fixar verticalmente (por exemplo, numa parede). Quando corretamente fixado, o logótipo Ajax pode ser lido na horizontal.

Receberá uma notificação se for detetada uma tentativa de desprender o repetidor da superfície ou removê-lo do painel de fixação.

Não coloque ReX Jeweller:

1. Fora da sala (no exterior).

2. Perto de objetos metálicos e espelhos que provocam a atenuação ou interferem com os sinais de rádio.

3. Em salas caracterizadas por níveis de humidade e temperatura acima dos limites permitidos.

4. Perto de fontes de interferência de rádio: a menos de 1 metro do router e dos cabos de alimentação.

Manutenção do dispositivo

Verifique regularmente a funcionalidade do sistema de segurança Ajax.

Limpe o corpo do dispositivo do pó, teias de aranha e outros contaminantes à medida que vão surgindo. Utilize um pano macio e seco adequado para a manutenção do equipamento.

Não utilize substâncias que contenham álcool, acetona, gasolina ou outros solventes ativos para limpar o extensor.

Como substituir a bateria do repetidor de sinal de rádio ReX Jeweller

Especificações técnicas

Todas as especificações técnicas do ReX Jeweller

Conformidade com as normas

Garantia

A garantia dos produtos da empresa de responsabilidade limitada “Ajax Systems Manufacturing” é válida por 2 anos após a compra e não se aplica à bateria pré-instalada.

Se o dispositivo não funcionar corretamente, recomendamos que contacte primeiro o serviço de assistência — os problemas técnicos podem ser resolvidos remotamente em metade das carcaças!

O texto completo da garantia
