Manual do utilizador de Superior HomeSiren Jeweller

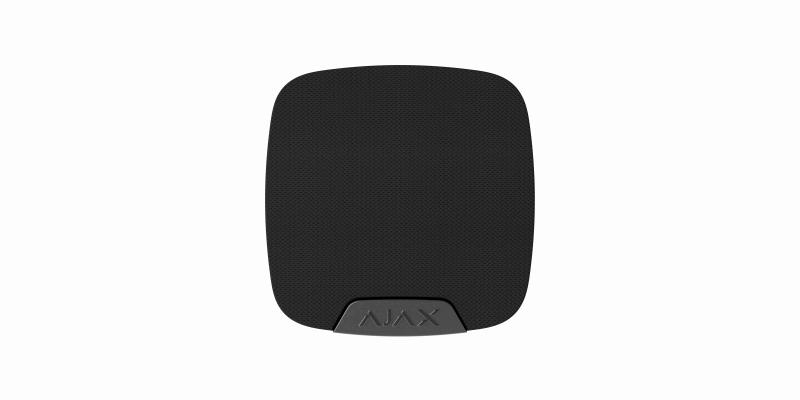

Superior HomeSiren Jeweller é uma sirene sem fios para instalação no interior. Informa os utilizadores sobre eventos e alarmes através de um indicador LED e um sinal sonoro com um nível de ruído de até 105 dB. O dispositivo permite ligar um LED adicional com fios e funciona até cinco anos com as pilhas pré-instaladas.

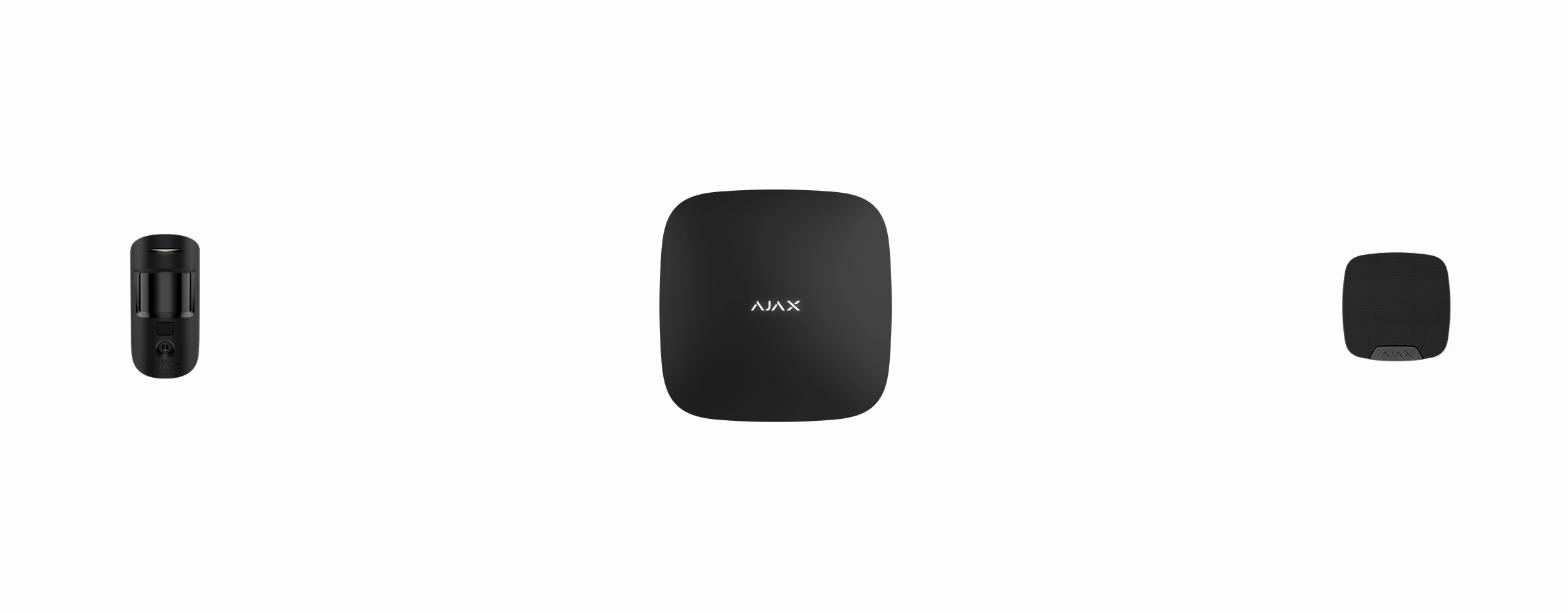

A sirene comunica com um hub através de Jeweller, um protocolo de rádio seguro para a transmissão de alarmes e eventos. O alcance de comunicação em espaço aberto é de até 2.000 m.

Elementos funcionais

1. Indicador LED.
2. Buzzer da sirene revestido a tecido.
3. Painel de instalação SmartBracket. A sua parte perfurada ativa um alarme de tamper anti-sabotagem caso seja detetada qualquer tentativa de retirar o dispositivo da superfície. Não partir.
4. O orifício para fixar o painel de instalação SmartBracket com um parafuso de fixação.
5. Código QR com o ID do dispositivo. É utilizado para adicionar o detetor ao hub.
6. Botão de tamper anti-sabotagem. É acionado quando é detetada uma tentativa de separar o dispositivo da superfície ou de o retirar do painel de instalação.
7. Conector para um indicador LED externo.
8. Botão de alimentação.

Hubs e repetidores compatíveis

A sirene requer um hub Ajax com OS Malevich 2.16 ou uma versão posterior.

Princípio do funcionamento

O dispositivo está equipado com um buzzer alto, que permite ouvir o som da sirene à distância. Se a sirene estiver corretamente instalada, será difícil para um intruso desmontá-la e desativá-la. Superior HomeSiren Jeweller possui uma fonte de alimentação autónoma e uma carcaça robusta com um parafuso de fixação utilizado para fixar o dispositivo. O botão de alimentação está bloqueado quando o sistema está armado.

A sirene desempenha quatro funções:

1. Informa sobre alarmes. A sirene responde a alarmes de tamper e do sistema. É suficientemente alta para assustar os intrusos e atrair a atenção dos vizinhos.
2. Indica o estado da segurança. A sirene utiliza uma indicação LED para mostrar que a instalação está armada e um sinal sonoro para informar sobre atrasos ao entrar/sair. Estas funcionalidades são úteis para sistemas controlados através de comandos ou teclados: a sirene lembra os utilizadores de desarmar o sistema ao entrarem.
3. Avisa os utilizadores quando uma porta é aberta (Chime). As sirenes emitem um som específico para alertar os utilizadores de que os detetores de abertura foram acionados quando o sistema está desarmado. Esta funcionalidade é utilizada, por exemplo, em lojas para alertar os funcionários quando os clientes entram.
4. Indica um alarme até o sistema ser desarmado. O LED integrado na sirene e um LED externo (se ligado) piscam após a emissão do sinal sonoro. Graças a esta funcionalidade, os utilizadores e as patrulhas de segurança que passam podem ver que a sirene foi acionada.

Protocolo de transferência de dados Jeweller

Jeweller é um protocolo de rádio proprietário que proporciona uma comunicação bidirecional rápida e fiável entre o hub e os dispositivos. A sirene utiliza Jeweller para transmitir os alarmes e eventos.

Saiba mais

Envio de eventos para a central recetora de alarmes

Um sistema Ajax transmite alarmes e eventos para a app Ajax PRO Desktop e para a central recetora de alarmes nos formatos SurGard (Contact ID), SIA (DC-09), ADEMCO 685 e outros protocolos.

Superior HomeSiren Jeweller pode transmitir os seguintes eventos:

1. Alarme de tamper anti-sabotagem / recuperação do botão de tamper anti-sabotagem.
2. Perda e restabelecimento da ligação ao hub (ou o repetidor de sinal de rádio).
3. Desativação/ativação permanente da sirene.
4. Desativação/ativação única da sirene.

Quando o alarme é recebido, o operador da central recetora de alarmes sabe o que aconteceu e para onde deve ser enviada a unidade de resposta rápida. O endereçamento do dispositivo Ajax permite ao sistema enviar eventos para Ajax PRO Desktop e para a central recetora de alarmes com o tipo de dispositivo, o nome, grupo de segurança e a divisão virtual especificados. Note que a lista de parâmetros transmitidos pode variar consoante o software de monitorização e o protocolo de comunicação selecionado.

Adição ao sistema

Para adicionar Superior HomeSiren Jeweller ao hub, coloque a sirene na mesma instalação protegida em que se encontra o sistema (dentro do alcance da rede de rádio do hub). Se a sirene funcionar através de um repetidor de sinal de rádio, adicione primeiro a sirene ao hub e, em seguida, ligue-a ao repetidor pretendido nas respetivas definições.

Antes de adicionar um dispositivo

1. Instale uma app Ajax PRO.

2. Inicie sessão na sua conta PRO ou crie uma nova.

3. Selecione um espaço ou crie um novo.

   O que é um espaço Ajax

   Como criar um espaço

   A funcionalidade de espaço está disponível para apps dessas versões ou posteriores:

   • Ajax Security System 3.0 para iOS;
   • Ajax Security System 3.0 para Android;
   • Ajax PRO: Tool for Engineers 2.0 para iOS;
   • Ajax PRO: Tool for Engineers 2.0 para Android;
   • Ajax PRO Desktop 4.0 para macOS;
   • Ajax PRO Desktop 4.0 para Windows.

4. Adicione pelo menos uma divisão virtual.

5. Adicione um hub compatível ao espaço. Certifique-se de que o hub está ligado e tem acesso à Internet através de Ethernet, Wi-Fi e/ou rede móvel.

6. Verifique os estados na app para garantir que o espaço está desarmado e que o hub não está a iniciar uma atualização.

Adicionar ao hub

1. Abra a app Ajax PRO. Selecione um espaço com o hub ao qual pretende adicionar a sirene.

2. Aceda ao separador Dispositivos e toque em Adicionar dispositivo.

3. Atribua um nome à sirene.

4. Digitalize o código QR ou introduza o ID manualmente. O código QR com o ID do dispositivo está na carcaça do dispositivo. Também, está duplicado na embalagem do dispositivo.



5. Selecione uma divisão virtual e um grupo de segurança (se Modo de grupo estiver ativado).

6. Toque em Adicionar, e a contagem decrescente começará.

7. Ligue a sirene mantendo premido o botão de alimentação durante 3 segundos.



Se a ligação falhar, desligue a sirene e tente novamente daqui a 5 segundos. Se o número máximo de dispositivos já tiver sido adicionado ao hub (dependendo do modelo do hub), o sistema enviará uma notificação quando tentar adicionar mais.

Uma vez adicionada ao hub, a sirene aparecerá na lista de dispositivos do hub na app Ajax. O intervalo de atualização dos estados do dispositivo depende das definições de Jeweller ou de Jeweller/Fibra e o valor predefinido é de 36 segundos.

Avarias

Quando o dispositivo deteta uma avaria (por exemplo, não há ligação através do protocolo Jeweller), é apresentado um contador de avarias na app Ajax no canto superior esquerdo do ícone do dispositivo.

Todas as avarias são exibidas nos estados do dispositivo. Os campos com avarias são indicados a vermelho.

Uma avaria é apresentada nos seguintes casos:

• A temperatura do dispositivo está fora dos limites aceitáveis.
• A carcaça do dispositivo está aberta (o botão de tamper anti-sabotagem foi acionado).
• Não há ligação ao hub ou ao repetidor de sinal de rádio através de Jeweller.
• A pilha do dispositivo está fraca.

Ícones

Os ícones numa app Ajax mostram alguns estados de Superior HomeSiren Jeweller. Pode visualizá-los no separador Dispositivos .

Estados

Os estados incluem informações sobre a sirene e os seus parâmetros de funcionamento. Pode visualizar o estado da sirene nas apps Ajax:

1. Aceda ao separador Dispositivos .
2. Selecione Superior HomeSiren Jeweller da lista.

Definições

Para alterar as definições de Superior HomeSiren Jeweller numa app Ajax:

1. Aceda ao separador Dispositivos .
2. Selecione Superior HomeSiren Jeweller da lista.
3. Aceda às Definições tocando no ícone de engrenagem.
4. Defina os parâmetros necessários.
5. Toque em Voltar para guardar as novas definições.

Definições de sinais sonoros

Configuração da resposta da sirene aos alarmes do dispositivo

Nas apps Ajax, é possível configurar separadamente a resposta da sirene aos alarmes de cada dispositivo do sistema. A funcionalidade é útil se os utilizadores não precisarem de ativar a sirene quando um dispositivo específico for acionado. Por exemplo, quando LeaksProtect Jeweller ativa um alarme.

Para definir a resposta da sirene a um alarme de dispositivo:

1. Abra a app Ajax.
2. Aceda ao separador Dispositivos .
3. Selecione o dispositivo para o qual deseja configurar a resposta da sirene.
4. Aceda às Definições do dispositivo tocando no ícone de engrenagem.
5. Encontre a secção Alertar com sirene e ative as opções necessárias.
6. Repita os passos 3–5 para os restantes dispositivos do sistema.

Configuração da resposta da sirene a alarmes de tamper anti-sabotagem

Nas apps Ajax, é possível configurar a resposta da sirene aos alarmes de tamper de cada dispositivo do sistema. Quando esta funcionalidade estiver ativada, a sirene emitirá um sinal sonoro quando o botão de tamper anti-sabotagem ou o acelerómetro forem acionados.

Para configurar a resposta da sirene ao alarme de tamper anti-sabotagem:

1. Abra a app Ajax.
2. Aceda ao separador Dispositivos .
3. Selecione o hub e aceda às respetivas Definições .
4. Selecione o menu Serviço.
5. Aceda à secção Sons e alertas.
6. Ative a opção Se a tampa do hub ou de qualquer detetor estiver aberta.
7. Toque em Voltar para guardar as novas definições.

Configuração da resposta da sirene ao premir o botão de pânico na app

Nas apps Ajax, é possível configurar a resposta da sirene ao premir o botão de pânico na app. Para fazer isso, siga estes passos:

1. Abra a app Ajax.
2. Aceda ao separador Dispositivos .
3. Selecione o hub e aceda às respetivas Definições .
4. Selecione o menu Serviço.
5. Aceda à secção Sons e alertas.
6. Ative a opção Se o botão de pânico na app for premido.
7. Toque em Voltar para guardar as novas definições.

Ajustes da indicação de pós-alarme da sirene

A sirene pode informar os utilizadores sobre o acionamento no sistema armado com indicação LED.

A funcionalidade funciona da seguinte forma:

1. O sistema regista o alarme.
2. A sirene emite um sinal de alarme. A sua duração e volume dependem das definições do dispositivo.
3. O LED da sirene e os indicadores LED externos (se ligados) piscam duas vezes ou uma vez a cada 3 segundos até o sistema ser desarmado.

Esta funcionalidade permite aos utilizadores do sistema e às patrulhas de segurança ver que o alarme foi ativado.

Para ativar a indicação pós-alarme da sirene, numa app Ajax PRO:

1. Aceda às definições do hub:

   • Hub → Definições → Serviço → Indicação LED.

2. Especifique quais os eventos que as sirenes indicarão com um flash duplo do LED antes do sistema ser desarmado:

   • Alarme de intrusão/emergência confirmado.
   • Alarme único de intrusão/emergência.
   • Abertura da tampa.

3. Selecione a sirene pretendida no menu Dispositivos.

4. Toque em Voltar para guardar as novas definições.

Configuração de alertas específicos sobre o cancelamento de alarmes e a anulação de alarmes

Nas definições do hub numa app Ajax PRO, pode selecionar quais os dispositivos que devem soar se um alarme for cancelado e quais devem soar se o alarme for interrompido. As funcionalidades Aviso de cancelamento de alarme e Aviso de interrupção de alarme são necessárias para os sistemas que devem estar em conformidade com a norma ANSI/SIA CP-01-2019*.

Para selecionar os dispositivos a alertar sobre o cancelamento e a interrupção do alarme, na app Ajax PRO:

1. Selecione o hub necessário e aceda a:

   • Definições → Serviço → Processo de armar/desarmar

2. Certifique-se de que ANSI/SIA CP-01-2019 está selecionada para a definição Conformidade com a norma.

3. Selecione os dispositivos para as opções Alerta específico no cancelamento do alarme e Alerta específico na interrupção do alarme.

4. Toque em Voltar para guardar as novas definições.

Saiba mais sobre os requisitos do sistema ANSI/SIA CP-01-2019

* Superior HomeSiren Jeweller não está certificada de acordo com a norma ANSI/SIA CP-01-2019.

Sinal sonoro ao abrir a porta ou ao premir o botão da campainha

Se a opção Sinal sonoro ao abrir a porta ou ao premir o botão da campainha estiver ativada, Superior HomeSiren Jeweller informa o utilizador com um sinal sonoro curto que os detetores de abertura foram acionados ou que o botão de DoorBell foi premido enquanto o sistema estava desarmado. A funcionalidade é utilizada, por exemplo, em lojas para notificar os funcionários de que alguém entrou.

A configuração dos sinais de alarme é feita em duas etapas: a configuração da sirene e a configuração dos detetores de abertura. Este artigo fornece mais informações sobre Chime e como configurar detetores.

Para definir a resposta da sirene:

1. Abra a app Ajax.
2. Aceda ao separador Dispositivos .
3. Selecione Superior HomeSiren Jeweller e aceda às suas Definições .
4. Aceda ao menu Definições de sinais sonoros.
5. Ative a opção Sinal sonoro ao abrir a porta ou ao premir o botão da campainha na categoria Sinal sonoro quando desarmado.
6. Defina o volume do sinal de alarme necessário.
7. Toque em Voltar para guardar as novas definições.

Se as definições estiverem corretas, um ícone de sino aparecerá no separador Controlo da app Ajax. Toque nele para ativar ou desativar Chime.

Indicação

Teste de funcionalidade

Um sistema Ajax oferece vários testes para ajudar a selecionar o local correto para a instalação da sirene. Os testes não começam imediatamente. No entanto, o tempo de espera não excede a duração de um intervalo de consulta do dispositivo. O intervalo de consulta pode ser verificado e configurado nas definições do hub (Hub → Definições → Jeweller ou Jeweller/Fibra).

Para executar um teste, na app Ajax:

1. Selecione o hub pretendido.

2. Aceda ao separador Dispositivos .

3. Selecione Superior HomeSiren Jeweller da lista.

4. Aceda a Definições .

5. Selecione o teste:

   1. Teste de intensidade do sinal Jeweller.

   2. Teste de volume.

   3. Teste de atenuação do sinal.

6. Execute o teste.

Seleção do local de instalação

Ao escolher o local onde colocar Superior HomeSiren Jeweller, tenha em consideração os parâmetros que afetam o seu funcionamento:

• Teste de intensidade do sinal Jeweller.
• Distância entre a sirene e o hub (ou o repetidor de sinal de rádio).
• Obstáculos que podem interferir com a transmissão do sinal de rádio e do som, como paredes, tetos entre pisos e objetos grandes nas instalações.

Considere as recomendações de colocação ao desenvolver um projeto para o sistema de segurança da instalação. Apenas um especialista pode conceber e instalar o sistema. A lista de parceiros recomendados está disponível aqui.

A altura de instalação recomendada é de 2,5 m ou superior. Isto dificultará o acesso de intrusos ao dispositivo.

Intensidade do sinal Jeweller

A intensidade do sinal Jeweller é determinada pelo número de pacotes de dados não entregues ou corrompidos durante um determinado período de tempo. O ícone no separador Dispositivos indica a intensidade do sinal:

• Três barras — excelente intensidade do sinal.
• Duas barras — boa intensidade do sinal.
• Uma barra — intensidade do sinal baixa; funcionamento estável não é garantido.
• Ícone riscado — sem sinal.

Onde não instalar a sirene

1. No exterior. Isto pode causar uma avaria na sirene.
2. Em locais onde um sinal sonoro pode ser atenuado, como dentro de móveis, atrás de cortinas grossas, etc.
3. Perto de quaisquer objetos metálicos ou espelhos, que podem causar atenuação do sinal e blindagem.
4. Em locais com temperatura e humidade fora dos limites permitidos. Isto pode danificar a sirene.
5. Mais perto do que 1 m do hub (ou do repetidor de sinal de rádio). Isto pode resultar na perda de comunicação entre a sirene e o hub.
6. Em locais com baixa intensidade de sinal. Isto pode resultar na perda de comunicação com o hub.

Instalação

Para instalar a sirene:

1. Desaperte o parafuso de fixação. Em seguida, retire o painel de montagem SmartBracket da sirene, rodando-o no sentido contrário ao dos ponteiros do relógio.

2. Fixe o painel SmartBracket com fita adesiva de dupla face no local de instalação selecionado.

   A fita de dupla face só pode ser utilizada para uma instalação temporária. O dispositivo fixado com a fita adesiva pode soltar-se da superfície em qualquer altura. Desde que o dispositivo esteja fixado com a fita adesiva dupla face, o botão de sabotagem não é acionado quando o dispositivo é retirado da superfície.

3. Monte a sirene no SmartBracket e rode-a no sentido dos ponteiros do relógio. O indicador LED do dispositivo começará a piscar, indicando que o botão de tamper anti-sabotagem da sirene está fechado.

   Se o indicador LED não se acender quando a sirene for colocada no SmartBracket, verifique o estado do botão de tamper anti-sabotagem na app Ajax, bem como a integridade da fixação e a forma como a sirene está presa ao painel.

4. Efetue o Teste de intensidade do sinal Jeweller. A intensidade de sinal recomendada é de duas ou três barras. Se o sinal for fraco, não garantimos o funcionamento estável do dispositivo. Considere a possibilidade de mudar o dispositivo de lugar, uma vez que um reposicionamento, mesmo de 20 cm pode melhorar significativamente a intensidade do sinal. Se o sinal continuar fraco ou instável após a relocalização, utilize um repetidor de sinal de rádio.

5. Execute o Teste de volume.

6. Execute o Teste de atenuação do sinal. Durante o teste, a intensidade do sinal é reduzida e aumentada artificialmente para simular diferentes condições no local de instalação. Se o local de instalação for escolhido corretamente, a sirene terá uma intensidade do sinal estável de 2–3 barras.

7. Se os testes forem bem-sucedidos, retire a sirene do SmartBracket.

8. Fixe o painel SmartBracket à superfície utilizando os parafusos incluídos.

   Se utilizar outros elementos de fixação, certifique-se de que não danificam ou deformam o painel de instalação. Para facilitar a instalação, pode pré-perfurar os orifícios para os parafusos enquanto o painel de instalação ainda estiver fixado com a fita adesiva de dupla face.

9. Coloque a sirene no SmartBracket.

10. Aperte o parafuso de fixação na parte inferior da carcaça da sirene. O parafuso é necessário para uma fixação mais fiável e para proteger a sirene contra uma desmontagem rápida.

Ligação de um LED externo

É possível ligar um LED externo a Superior HomeSiren Jeweller. Este indicador funciona em paralelo com o LED integrado do dispositivo e replica totalmente os seus sinais.

Para a ligação, utilize o conector na parte traseira da carcaça da sirene. Observe a polaridade ao ligar: o fio preto do terminal é o contacto «+».

A fonte de alimentação de saída é de 3 V⎓, 10 mA.

Para ligar um LED externo:

1. Remova a sirene do painel de instalação, caso já tenha sido instalado.
2. Passe o cabo do LED externo para dentro da carcaça de Superior HomeSiren Jeweller.
3. Ligue o LED externo a Superior HomeSiren Jeweller utilizando o conector fornecido.
4. Verifique o funcionamento do LED externo ligado.
5. Instale a sirene na superfície de acordo com os passos 3–10 descritos na secção Instalação.

Manutenção

Verifique regularmente a sirene para garantir o seu bom funcionamento. O intervalo de verificação ideal é de três em três meses. Limpe a carcaça do dispositivo de pó, teias de aranha e outros contaminantes sempre que necessário. Utilize um pano seco e macio adequado para a manutenção do equipamento.

Não utilize substâncias que contenham álcool, acetona, gasolina e outros solventes ativos para limpar a sirene.

As pilhas instaladas na sirene garantem até 5 anos de funcionamento autónomo com um intervalo de consulta de 1 minuto ou pelo menos 6 horas de som de buzzer.

Se as pilhas estiverem fracas, o sistema envia uma notificação antecipada a informar que é necessário substituí-las. Quando o sistema estiver armado, o LED acender-se-á lentamente a verde e apagar-se-á.

Como substituir as pilhas

Características técnicas

Todas as características técnicas

Conformidade com as normas

Configuração em conformidade com os requisitos da norma EN 50131

Configuração em conformidade com os requisitos ANSI/SIA CP-01-2019

Garantia

A garantia dos produtos de Limited Liability Company «Ajax Systems Manufacturing» é válida por 2 anos a partir da data da compra.

Se o dispositivo não funcionar corretamente, recomendamos que contacte primeiro o serviço de assistência, uma vez que a maioria dos problemas técnicos pode ser resolvida remotamente.

Obrigações de garantia

Acordo de utilizador

Contactar o Suporte Técnico:

• Email: support@ajax.systems
• Telegram

Fabricado por «AS Manufacturing» LLC
