Установив дома датчики движения, вы рассчитываете на моментальное реагирование на посторонних. Вор перешагнул порог или забрался в окно — сработала тревога. И можете не сомневаться, что с этой задачей справятся устройства любой качественной сигнализации. Но реагирование на движение — это только половина дела: важным качеством датчиков является умение определять, что именно движется. Они должны быстро и безошибочно обнаруживать человека, в то же время игнорируя естественные помехи и домашних питомцев. Всё это для того, чтобы вы и охранная компания были уверены: если система безопасности подняла тревогу — угроза реальная и нужно реагировать немедленно.
Эта статья расскажет, как видят мир инфракрасные датчики движения, благодаря каким технологиям они способны отличить овчарку от злодея и о чем стоит помнить хозяевам животных, устанавливая дома сигнализацию.
Как устроены инфракрасные датчики движения
Датчики движения на основе инфракрасных сенсоров улавливают инфракрасное излучение, иначе говоря, тепло.
Иногда говорят: «Датчик движения увидел человека». Однако на самом деле эти устройства не видят предметов, животных или людей, они имеют дело только с данными.
Специальная изогнутая линза Френеля фокусирует инфракрасное излучение на ИК–сенсор датчика. Затем сигналы сенсора направляются в микропроцессор, где преобразовываются в числовые данные. А дальше происходит анализ и оценка угрозы — именно в этом процессе ключевое отличие смарт-датчиков от примитивных собратьев. Зная интенсивность инфракрасного излучения и динамику перемещения источника, программные алгоритмы определяют характер угрозы, и датчик принимает решение: поднять тревогу или проигнорировать.
Как реализован иммунитет к животным в датчиках движения Ajax
В помещениях

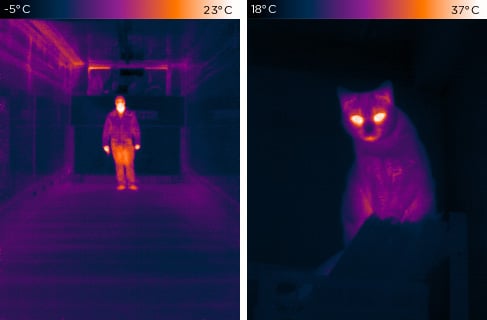

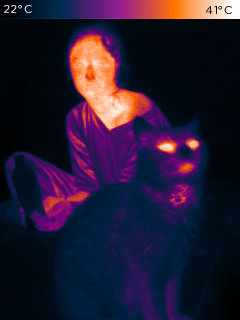

Датчики движения для помещений при правильной установке и настройках не реагируют на животных1 ростом до 50 сантиметров и весом до 20 килограмм. Предельный вес называется как понятный ориентир, а в действительности значение имеет размер теплового пятна в инфракрасном спектре. Напомним: датчики не видят объектов, они анализируют их инфракрасное излучение.
Продукты

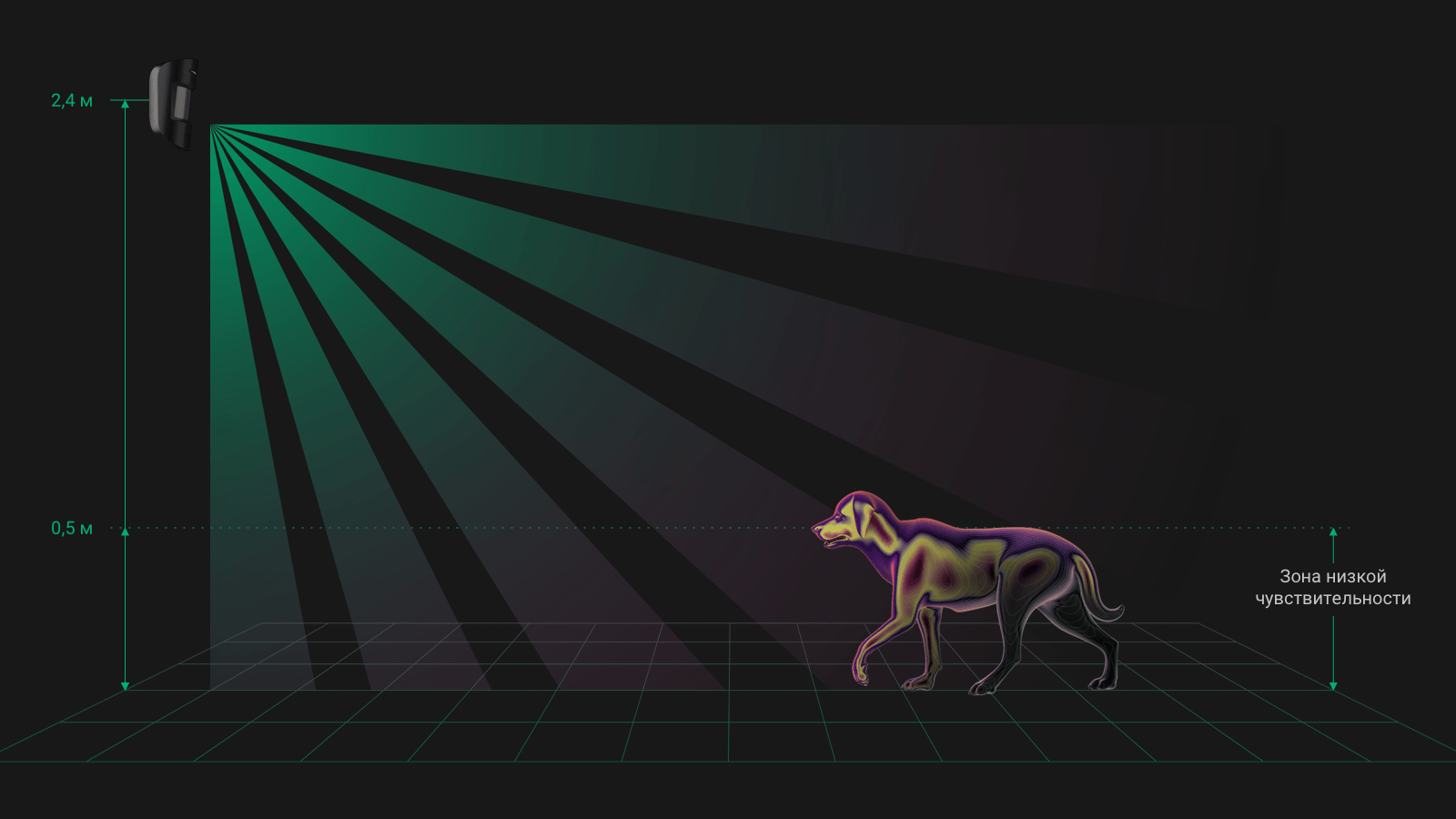

Датчики движения менее чувствительны у земли. Предполагается, что именно там будут обитать большие домашние питомцы.
Для оценки угрозы датчики движения используют разработанный Ajax Systems программный алгоритм SmartDetect. При обнаружении движения SmartDetect анализирует форму сигнала инфракрасного сенсора и сравнивает его со значениями, характерными для движений людей. В связи с тем что размер теплового пятна животного небольшой и сигналы поступают в нижнюю зону линзы Френеля (пропускающую меньше излучения на сенсор), датчик не поднимает тревогу.
Также в датчиках движения Ajax используется система температурной компенсации. Она повышает чувствительность ИК–сенсора, когда температура воздуха близка к температуре человеческого тела (36°С), а когда контраст между температурой тела и среды высокий, понижает чувствительность. Благодаря этому датчики остаются эффективным во всем температурном диапазоне и защищены от ложных тревог при низких температурах. |
На улице
Продукты
Уличные датчики MotionProtect Outdoor, MotionCam Outdoor (PhOD) и MotionCam Outdoor не реагируют на животных ростом до 80 сантиметров, a Curtain Outdoor Jeweller — на животных ростом до 100 см. Для эффективного игнорирования всех типичных для улицы помех эти датчики оснащены двумя инфракрасными сенсорами и считывают сигналы из двух областей пространства. Они поднимают тревогу только если движение фиксируют оба сенсора. Curtain Outdoor Jeweller оснащен также микроволновым сенсором K-диапазона. Он сканирует пространство для предотвращения ложных тревог, вызванных тепловыми помехами.
Как и датчики Ajax для помещений, уличные датчики используют алгоритм SmartDetect — это первый программный уровень защиты от ложных тревог. Алгоритм анализирует данные каждого сенсора и сравнивает их между собой. Как правило, уже на этом этапе датчик готов принять решение: игнорировать или поднять тревогу. Но если ситуация неоднозначная, будет задействован анализ спектра: частотных составляющих сигналов двух сенсоров. Это уникальная для охранных датчиков объема система защиты от ложных тревог получила имя LISA.
Уличный двунаправленный датчик движения штора DualCurtain Outdoor оснащен двумя системами из двух ИК-сенсоров. Он имеет узкий горизонтальный угол обзора и использует трехэтапный цифровой алгоритм ELSA. При сработке датчик последовательно сравнивает формы, паттерны и временные промежутки сигналов сенсоров, отсеивая ложные тревоги.
Уличный датчик движения «штора» Curtain Outdoor Jeweller с технологией двойного обнаружения движения может быть установлен в помещении и на улице. Когда устройство обнаруживает движение, оно проводит радиочастотное сканирование с помощью встроенного микроволнового сенсора К-диапазона. Сканирование предотвращает ложные тревоги. Curtain Outdoor Jeweller распознает движение на расстоянии до 12 метров.
👉 Узнать больше об уличных датчиках Ajax
Что нужно учесть, чтобы датчики движения не реагировали на животных
1. Убедитесь, что датчики движения установлены на оптимальной высоте.

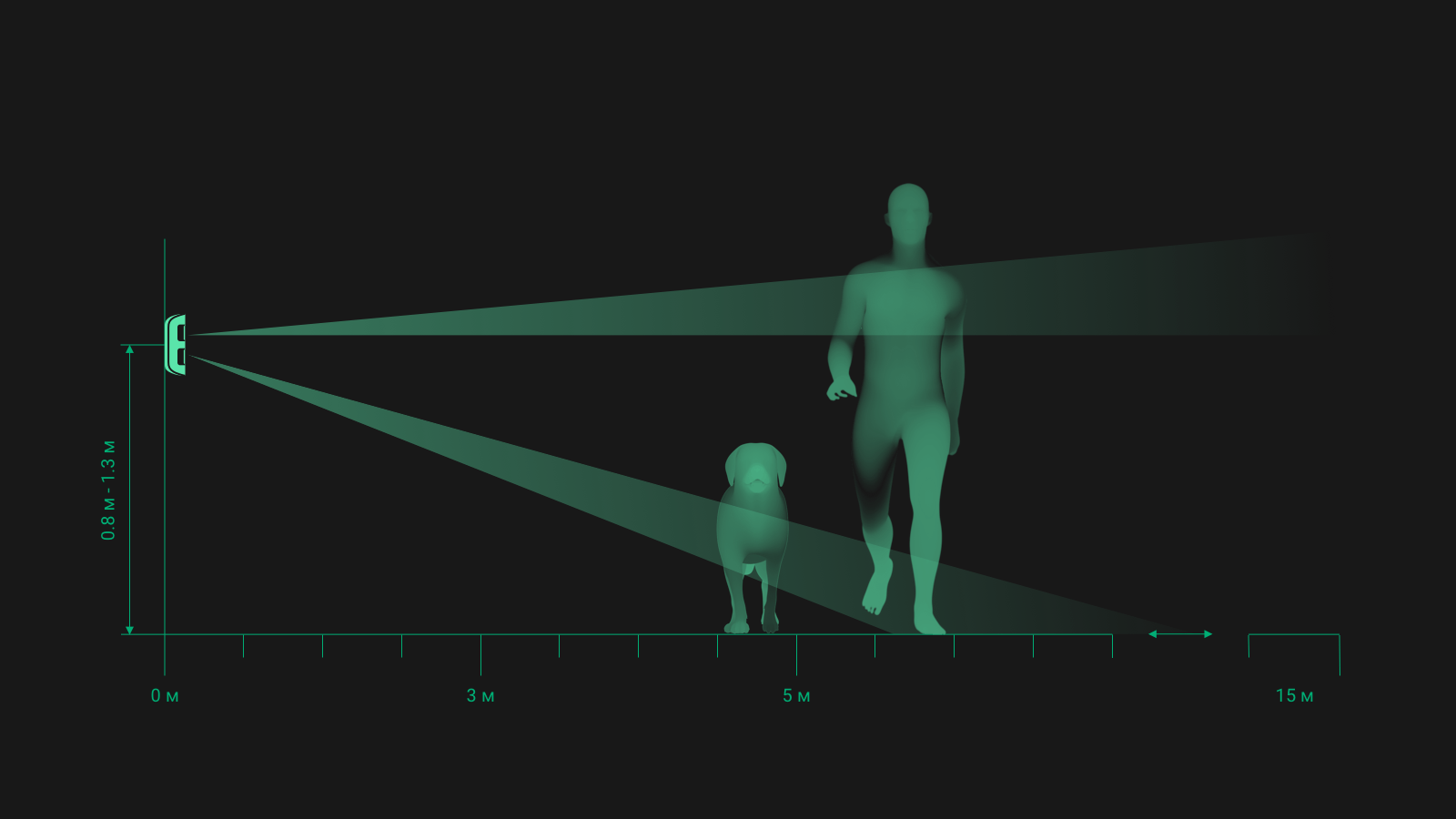

Комнатные датчики устанавливаются на высоте 2,4 метра. Датчики движения типа штора MotionProtect Curtain при использовании в помещениях с животными должны монтироваться в перевернутом положении на высоте, превышающей рост животного. DualCurtain Outdoor Jeweller и в общем уличные датчики крепятся на высоте 0,8–1,3 метра. Ось взгляда верхней линзы должна быть параллельна плоскости земли. Даже незаметное глазу отклонение оси на дальних расстояниях сместит зону обзора верхней линзы выше человека или направит в землю. Поэтому важно провести тесты зон обнаружения. Рекомендуемая высота установки уличного датчика «штора» Curtain Outdoor Jeweller - 2,4 м или 1 м (для защиты от ложных тревог, вызванных животными) относительно оптического центра линзы датчика. |

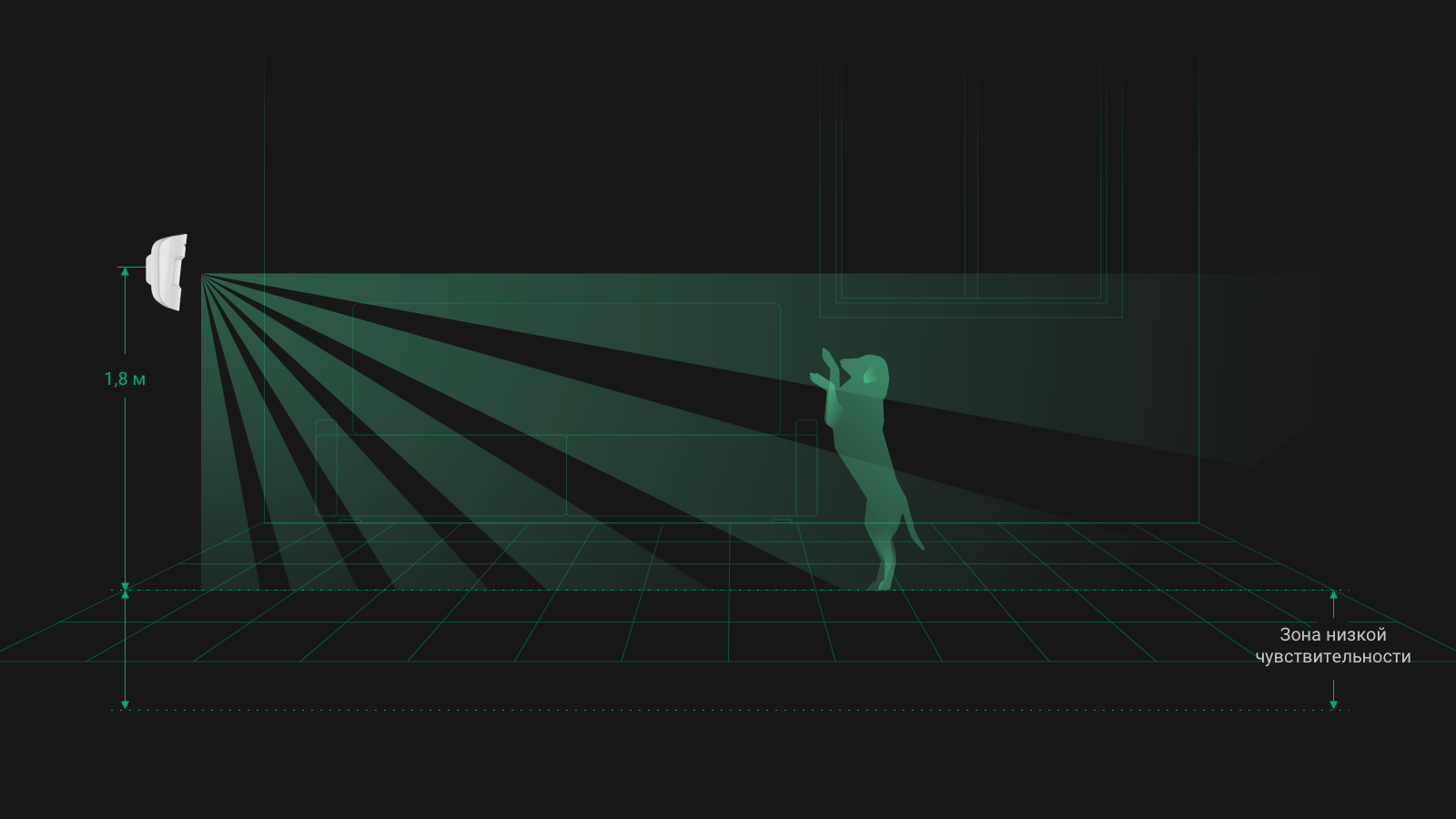

Когда датчики движения для помещений установлены ниже рекомендованной высоты, животные перемещаются в зоне повышенной чувствительности. Если овчарка пройдется на задних лапах или даже небольшой спаниель разыграется на кресле, датчик может поднять тревогу.

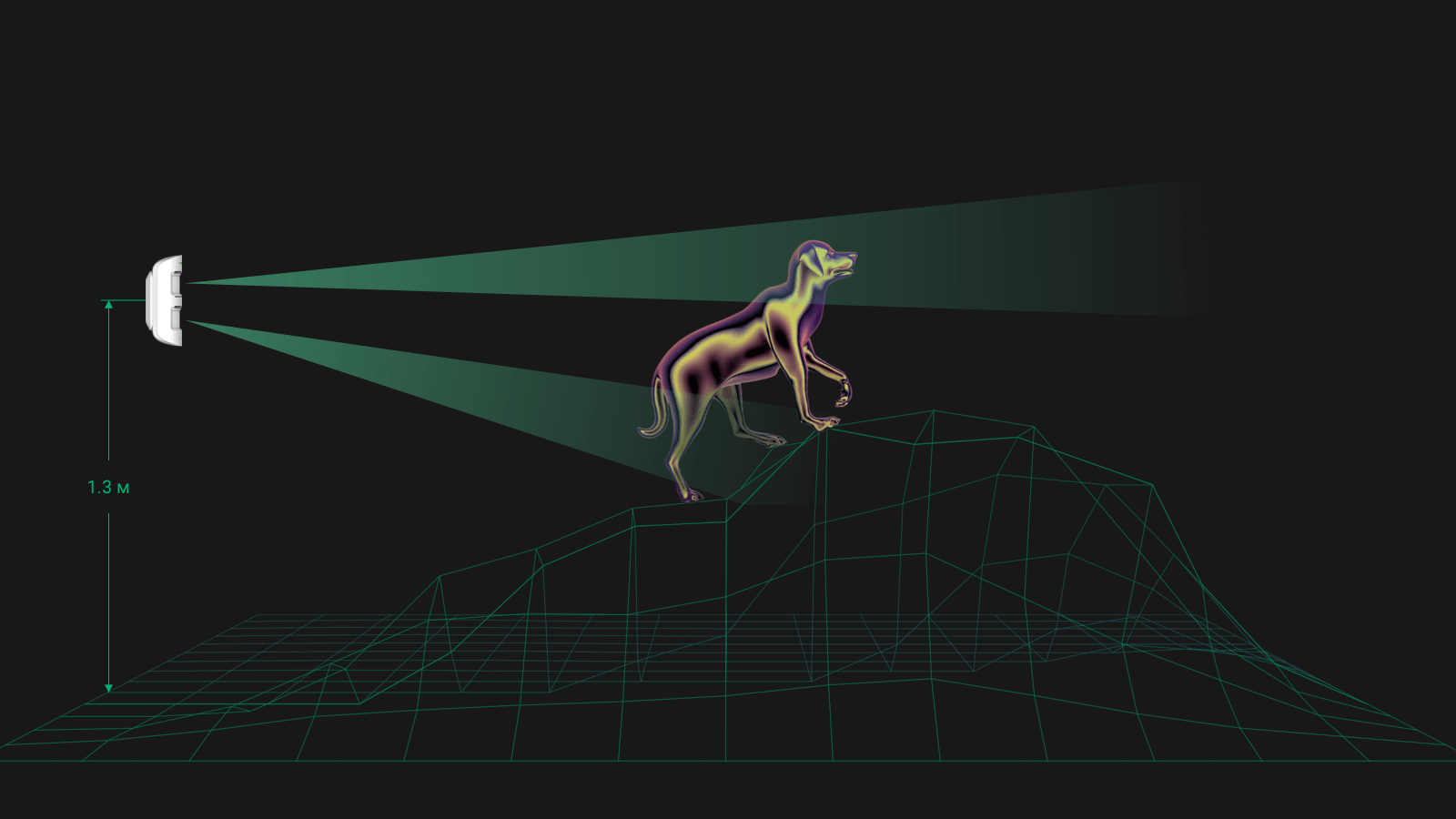

На улице важно учитывать рельеф охраняемого участка. Если большая собака будет попадать в зону обнаружения обеих линз уличного датчика, иммунитет к животным может не справляться и система будет поднимать тревогу.
2. Установите в настройках датчиков подходящую чувствительность.
Чувствительность выбирается по результатам теста зоны обнаружения.

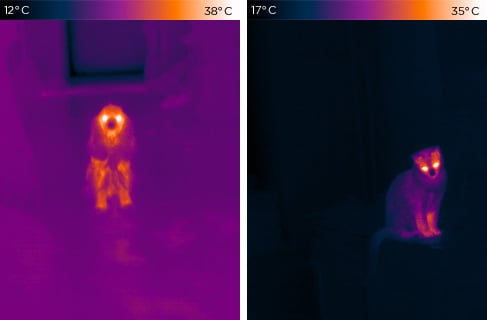

При охране помещений с животными в настройках датчиков для помещений устанавливается средняя или низкая чувствительность — в зависимости от габаритов животного. При высокой чувствительности датчик не реагирует на кота (рост до 25 см), при средней - на маленькую собаку (рост до 35 см). При низкой чувствительности датчик не реагирует на животных ростом до 50 см.
При правильной установке и настройке Curtain Outdoor Jeweller не будет реагировать на животных ростом до 1 м (100 см). Рекомендуется установить датчик на высоте 1 м, сместить ползунок настройки дальности обнаружения на деление Pet (Животные) и задать режим обнаружения Нечувствительный к животным в приложении.
3. Убедитесь, что животное не может приблизиться к линзе комнатного датчика.
Чем ближе подвижный объект к линзе, тем больше его тепловое пятно. Если собаке удастся подпрыгнуть на уровень датчика в непосредственной близости от его линзы, сработает тревога. Так же и в случае с котом, который по шкафу подобрался к датчику.
Учитывайте, что при активации режима Детектирования в ближней зоне у DualCurtain Outdoor существенно снижается эффективность иммунитета к животным. Используйте этот режим для защиты окон и других проходов, к которым нет доступа у животных. Режим Детектирования в ближней зоне настраивается индивидуально для каждой стороны на задней стороне корпуса датчика.

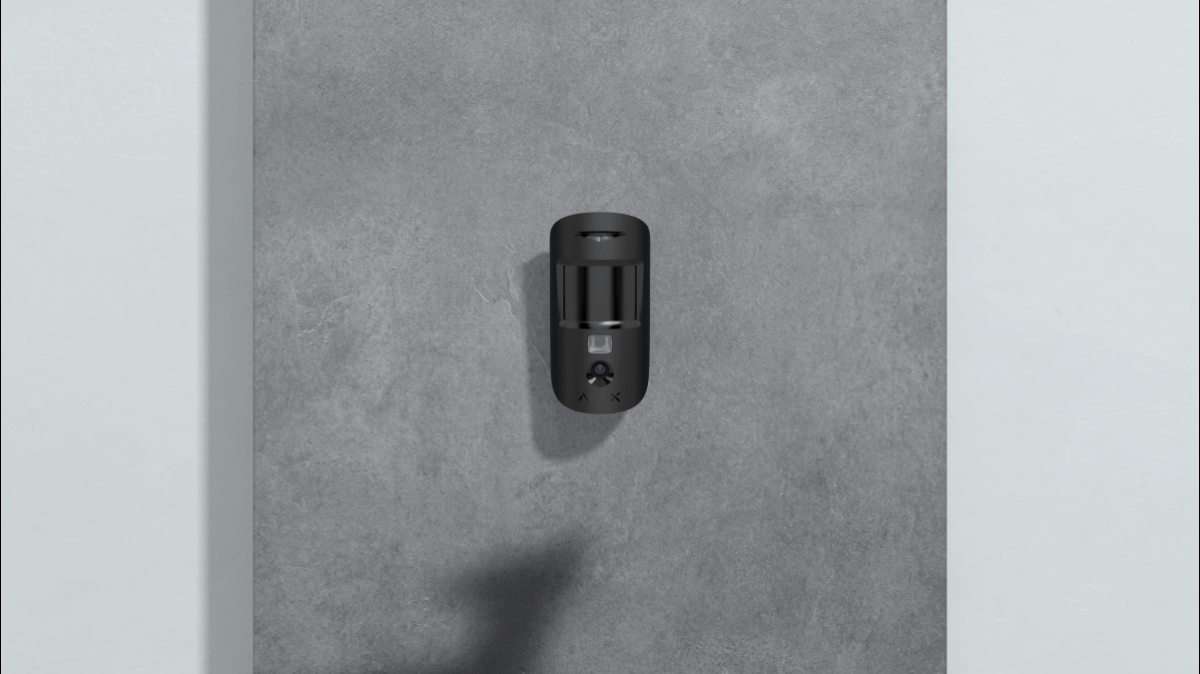

Чтобы исключить даже вероятность ваших волнений и напрасных выездов патрулей из-за срабатываний на животных, используйте новые датчики движения с фотоверификацией тревог. При обнаружении движения они делают снимок или серию из 2-5 кадров. Дополнительно можно создавать сценарии видеонаблюдения с IP-камерами и видеорегистратором от Ajax. При срабатывании датчика в приложение Ajax будет поступать короткая видеозапись с выбранной камеры. И вы и охранная компания точно знаете, что стало причиной тревоги: разыгравшийся питомец или проникнувший в дом грабитель.
Продукты
Указанные параметры отличаются для датчиков движения типа «штора» и MotionProtect G3 Fibra.
