Superior DoorProtect Plus Fibra kullanım kılavuzu

Superior DoorProtect Plus Fibra kablolu bir açılma, şok ve eğim dedektörüdür. İç mekan kullanımı için tasarlanmıştır. Üçüncü taraf normalde kapalı dedektör bağlantısını destekler.

Superior DoorProtect Plus Fibra, yalnızca Ajax sisteminin bir parçası olarak çalışır ve hub ile güvenli Fibra protokolü üzerinden iletişim kurar. Kablolu bağlantı menzili, çift bükümlü U/UTP cat.5 ile bağlandığında 2,000 metreye kadardır.

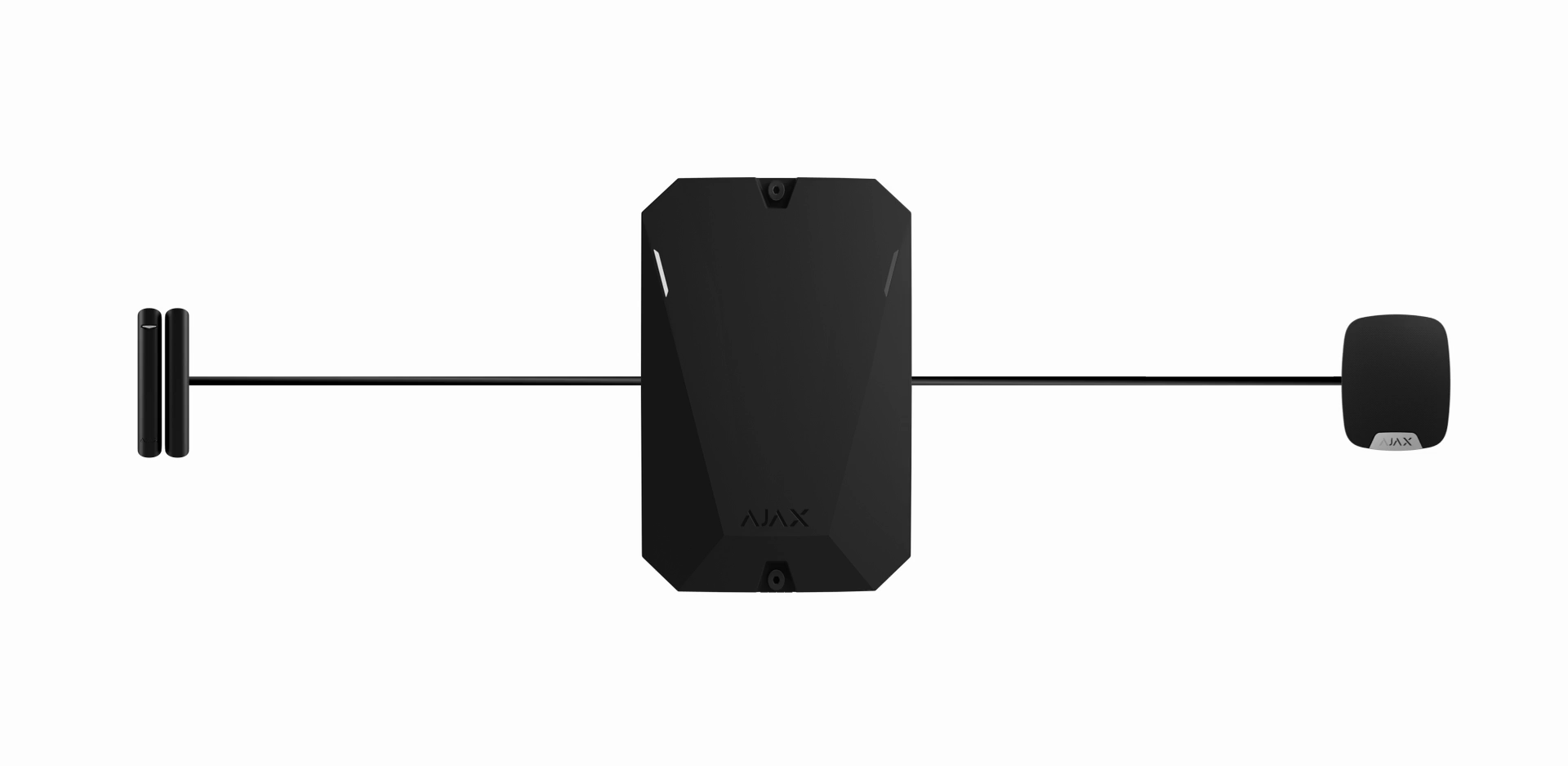

Superior DoorProtect Plus Fibra, Fibra kablolu cihazlar ürün serisinin bir parçasıdır. Sadece akredite Ajax Systems iş ortakları Fibra ürünlerini satabilir, kurabilir ve yönetebilir.

İşlevsel unsurlar

1. Superior DoorProtect Plus Fibra dedektör.

2. Büyük mıknatıs.

3. Küçük mıknatıs.

4. LED gösterge.

5. Dedektör dış gövdesinin arka paneli. Montaj parçası olarak kullanılır.

6. Montaj panelinin delikli kısmı. Dedektörü yüzeyden ayırmaya yönelik bir girişim durumunda tamper korumasını tetiklemek için gereklidir. Koparmayınız.

7. Kabloları duvardan geçirmek için delikli parça.

8. Dedektörün altındaki kabloları yönlendirmek için delikli parça.

9. Dedektör bağlantısı için terminal bloğu.

10. Cihaz kimliği bulunan QR kodu. Ajax sistemine bağlanmak için kullanılır.

11. Birinci tamper butonu. Dedektör muhafazasının açılmaya çalışılması durumunda tetiklenir.

12. Montaj panelini bir vida ile tutturmak için delik.

13. İkinci tamper butonu. Dedektörü yüzeyden ayırmaya yönelik bir girişim durumunda tetiklenir.

Çalışma prensibi

Superior DoorProtect Plus Fibra kablolu bir açılma, şok ve eğim dedektörüdür. Hub’a bir kablo ile bağlanır ve Fibra protokolünü kullanır.

Dedektör üç tip alarma yanıt verir: Açılma, şok ve eğim.

Tetiklenirse, kurulu Superior DoorProtect Plus Fibra alarm sinyalini hub’a iletir, hub’a bağlı sirenleri etkinleştirir ve kullanıcıyı ve güvenlik şirketini bilgilendirir.

Kullanıcılar hareketin tam olarak nerede algılandığını öğrenir. Bildirimlerde hub’ın adına (korunan tesisin adına), cihazın adına ve dedektörün atandığı sanal odaya yer verilir.

Ajax alarmları kullanıcılara nasıl bildirir

Ajax açılma dedektörleri hakkında daha fazla bilgi

Açılma algılama

Dedektör, kapıların veya pencerelerin açıldığını bir reed kontak ile kaydeder.

Dedektörün hassas elemanı bir reed kontaktır (kapalı kontak). Bu, içinde açık bir kontak grubu bulunan küçük bir şişedir. Dedektöre bir mıknatıs getirildiğinde, bir manyetik alan oluşur ve dedektör kontakları mıknatıslanır, çekilir ve kapanır. Kanadın veya kapının açılması mıknatısı reed kontaktan uzaklaştırır, bu da devreyi açar ve dedektör açılmayı algılar.

Şok algılama

Şok ve titreşimi algılamak için dedektör yerleşik bir ivmeölçer ile donatılmıştır. Hırsızlık girişimine, örneğin bir kapıyı/pencereyi kırma veya bir kapı kilidini delme girişimine tepki verir.

Eğim değişikliği algılama

Eğim sensörü bir cihazın dikey eksen sapmasını algılar. Sistem kurulu moda geçmeden önce, sensör ilk konumunu hatırlar ve sapma 5°’den (ayarlara göre değişebilir) fazla ise tetiklenir. Bu sayede, tavan pencereleri de dahil olmak üzere pencereler korunabilir ve pencere havalandırma modundayken sistem kurulabilir. Sadece öncesinde ana dedektörü ayarlardan devre dışı bırakmanız gerekir.

Fibra veri aktarım protokolü

Dedektör, alarmları ve olayları iletmek için Fibra teknolojisini kullanır. Bu, hub ile bağlı cihazlar arasında hızlı ve güvenilir iki yönlü iletişim sağlayan bir kablolu veri aktarım protokolüdür.

Daha fazla bilgi edinin

Üçüncü taraf kablolu dedektör bağlama

Superior DoorProtect Plus Fibra’ya kablolu bir NC (normalde kapalı) bağlayabilirsiniz. Bu herhangi bir dedektör olabilir: Hareket, açılma veya titreşim.

Superior DoorProtect Plus Fibra üçüncü taraf dedektöre güç sağlamayacaktır. Bu cihaz ayrı olarak bağlanmalıdır. Üçüncü taraf dedektörün tipi ve giriş voltajı için cihaz belgelerine bakın veya üreticinin teknik desteğiyle iletişime geçin.

Kablolu bir dedektör nasıl bağlanır

Olayları izleme merkezine gönderme

Ajax sistemi, alarmları hem PRO Desktop izleme uygulamasına hem de alarm izleme merkezine (AİM) SurGard (Contact ID), SIA (DC-09), ADEMCO 685 ve diğer protokol formatlarında iletebilir.

Superior DoorProtect Plus Fibra aşağıdaki olayları iletebilir:

1. Açılma sensörü (reed kontak) alarmı/geri yükleme.

2. Normalde kapalı (NC) kontak tipine sahip bir üçüncü taraf dedektör alarmı/geri yükleme.

3. Kurcalama alarmı / geri yükleme.

4. Hub ile bağlantının kaybı ve yeniden kurulması.

5. Dedektörün kalıcı olarak devre dışı bırakılması/etkinleştirilmesi.

6. Başarısız güvenlik sistemi kurma girişimi (Sistem bütünlüğü kontrolü etkinken).

Bir alarm alındığında güvenlik şirketinin izleme istasyonundaki operatör ne olduğunu ve hızlı müdahale ekibini tam olarak nereye göndereceğini bilir. Ajax cihazlarının adreslenebilirliği; cihaz türü, adı, güvenlik grubu ve sanal oda dâhil olmak üzere olayları PRO Desktop veya AİM’ye göndermeye olanak tanır. İletilen parametrelerin listesi AİM’nin türüne ve seçilen iletişim protokolüne bağlı olarak farklılık gösterebilir.

Kurulum yerinin seçilmesi

Dedektör için bir konum seçerken onun çalışmasını etkileyen parametreleri göz önünde bulundurunuz:

• Fibra sinyal gücü.

• Dedektörü bağlamak için kullanılan kablonun uzunluğu.

• Algılama bölgesi.

Bir tesisin güvenlik sistemi için proje geliştirirken yerleştirme önerilerini dikkate alınız. Ajax sistemi uzmanlar tarafından tasarlanmalı ve kurulmalıdır. Önerilen iş ortaklarının listesine buradan ulaşabilirsiniz.

Kurulum önerileri

Superior DoorProtect Plus Fibra, dedektörün hem sol hem de sağ tarafına bir mıknatıs takmanıza olanak tanıyan iki adet reed kontağa sahiptir. Dedektörün sadece bir tarafta bir mıknatısla çalıştığını unutmayınız. Mıknatıslar her iki tarafa da takılırsa, dedektör açılmayı doğru şekilde algılayamaz.

Mıknatıs seçimi dedektörün konumuna bağlıdır. Küçük bir mıknatıs 1 cm’ye kadar ve büyük bir mıknatıs ise — 2 cm’ye kadar bir mesafede çalışır. Dedektör ve mıknatıs arasındaki sınır mesafesini aşmayınız. Aksi takdirde bu, yanlış alarmlara veya dedektörün arızalanmasına neden olabilir (kapı veya pencerenin kapanmasına/açılmasına tepki vermez).

Superior DoorProtect Plus Fibra, yapının hem sabit hem de hareketli kısımlarına kurulabilir.

Doğru şok algılama ve konum değişikliği için sensör yapının hareketli bir parçasına yerleştirilmelidir.

Superior DoorProtect Plus Fibra, çatı pencereleri de dahil olmak üzere pencerelere monte edilebilir ve pencere havalandırma modundayken sistemi devreye sokabilir (bunu yapmadan önce ayarlardan manyetik dedektörü devre dışı bıraktığınızdan emin olunuz). Kapı veya pencere konumundaki değişiklikleri algılamak için dedektörü hareketli bir kanada takınız.

Yalnızca şok ve/veya eğim sensörünü kullanmak istiyorsanız, yalnızca sensör ünitesini (mıknatıslar olmadan) kullanınız ve manyetik sensörü cihazın ayarlarından devre dışı bırakınız.

Tesisinizdeki koşullara bağlı olarak Superior DoorProtect Plus Fibra dikey veya yatay olarak monte edilebilir.

Kabloların zarar görmesini önlemek için yapının sabit bir parçasından hareketli bir parçasına geçiş noktalarında esnek geçişler kullanınız.

Dedektöre göre mıknatıs yerleştirme

Mıknatıs, dedektör muhafazasına paralel olarak monte edilmelidir.

Dedektörü pencere veya kapı menteşesi tarafına monte etmeyiniz — açılmaya tepki vermeyebilir.

Dedektörü şu yerlere kurmayınız

1. Yanlış alarmlara ve dedektör arızalarına yol açabileceğinden dış mekanlara.

2. Aynı anda iki mıknatısla. Superior DoorProtect Plus Fibra, dedektörün sadece bir tarafındaki —solunda veya sağındaki tek bir mıknatısı algılar.

3. Dedektörden 1 cm’den (küçük bir mıknatıs kullanılıyorsa) veya 2 cm’den (büyük bir mıknatıs kullanılıyorsa) daha uzağa yerleştirilmiş bir mıknatısla. Aksi takdirde bu, yanlış alarmlara veya dedektörün arızalanmasına neden olabilir (kapı veya pencerenin kapanmasına/açılmasına tepki vermez).

4. Sıcaklık ve nemin izin verilen sınırların dışında olduğu tesislerde. Bu dedektöre zarar verebilir.

5. Düşük veya dengesiz Fibra sinyal gücü olan yerler.

Fibra sinyal gücü

Fibra sinyal gücü, teslim edilmeyen veya bozulan veri paketlerinin belirli bir süre içinde olması gerek değere oranıdır. Simgesi Aygıtlar sekmesindedir ve sinyal gücünü gösterir:

• Üç diş — mükemmel sinyal gücü.

• İki diş — iyi sinyal gücü.

• Bir diş — düşük sinyal gücü, stabil çalışma garanti edilmez.

• Çarpı işaretli simge — sinyal yok; stabil çalışma garanti edilmez.

Fibra sinyal gücü testi nedir

Algılama bölgesi

Dedektörü kurarken Algılama Bölgesi Testi yapınız. Bu sayede, cihazın düzgün çalıştığını kontrol edebilir, dedektörün bir kapının veya pencerenin açılıp kapanmasına, darbeye ve açı değişikliklerine doğru şekilde yanıt verdiğinden emin olabilirsiniz.

Hatlar güç testi

Test, hub’a bağlı cihazların maksimum enerji tüketimini simüle eder. Sistem testi başarıyla geçerse sistemdeki tüm cihazlar her durumda yeterli güce sahiptir. Testten sonra uygulama, her bir hattın durumunu içeren bir bildirim görüntüler:

• Testi geçti.

• Testi arızalarla geçti.

• Test başarısız oldu.

Hatlar Güç Testi Nedir

Sistem projesinin tasarlanması

Sistemin doğru çalışması için projenin doğru şekilde tasarlanması ve tüm cihazların doğru şekilde kurulması önemlidir. Bu kılavuzdaki temel kurulum kurallarına ve tavsiyelerine uyulmaması, dedektörün arızalanmasına, yanlış alarmlara veya önceden kurulmuş cihazlarla bağlantı kaybına neden olabilir.

Dedektörlerin yerleşim planını tasarlarken, sahaya döşenen güç kablolarının bağlantı şemasını göz önünde bulundurunuz. Sinyal kabloları paralel uzanırken güç kablolarından en az 50 cm uzakta döşenmeli ve kesişiyorlarsa birbirlerine 90° açıyla olmalıdır. Aynı hatta birden fazla cihaz bağlarsanız dedektörlerin sırayla bağlanacağını unutmayınız.

İnşaat veya yenileme aşamasında olan tesisler için kablolar tesisin ana kablolamasından sonra döşenir. Kabloları düzenlemek ve sabitlemek için koruyucu tüpler kullanınız; bunları sabitlemek için bağlar, klipsler ve zımbalar kullanılabilir.

Kabloları harici olarak döşerken (duvarların içine monte etmeden), bir elektrik kanalı kanalı kullanınız. Kablo kanalları yarıdan fazla doldurulmamalıdır. Kabloların sarkmasına izin vermeyiniz. Kablo kanalı mümkünse görünmeyecek şekilde — örneğin mobilyaların arkasına gizlenmelidir.

Bir kablo seçerken, bağlantı hatlarının uzunluğunu ve bağlanacak dedektör sayısını göz önünde bulundurunuz; bu parametreler sinyal gücünü etkiler. Yüksek kaliteli yalıtım katmanına sahip korumaslı bakır kablolar kullanmanızı öneririz.

Kurulum sırasında, üreticinin kablo özelliklerinde belirttiği bükülme yarıçapına uyunuz. Aksi takdirde, iletkene zarar verme veya iletkeni koparma riski söz konusudur.

Kurulumdan önce tüm kablolarda bükülme ve fiziksel hasar olup olmadığını kontrol ettiğinizden emin olunuz. Kurulumu, kablolara dışarıdan zarar gelme olasılığını en aza indirecek şekilde gerçekleştiriniz.

Kablo uzunluğu ve tipi

DoorProtect G3 Fibra’yı hub’a bağlamak için önerilen kablo türleri:

• U/UTP cat.5 4×2×0.51 mm (24 AWG) kablo, bakır iletken;

• 4×0.22 mm² sinyal kablosu, bakır iletken.

Kurulum ve bağlantı

Superior DoorProtect Plus Fibra 4 damarlı bir kablo ile bağlanır: İki damar cihaza güç sağlamak için (+24V ve GND) ve iki damar veri iletimi için (hat A ve hat B).

Cihaz terminallerine bağlarken, kabloları birlikte bükmeyiniz; lehimleyiniz. Terminallere takılacak kabloların uçları kalaylanmalı veya özel uçlarla kıvrılmalıdır. Bu sayede güvenilir bağlantı sağlanacaktır. Elektrik tesisatı işleri için güvenlik prosedürlerine ve yönetmeliklerine uyunuz.

Kablolu bağlantı uzunluğu nasıl hesaplanır

Bir dedektörü monte etmek için:

1. Hub’ı kapatınız. Harici güç kaynağının ve hub yedek pilinin bağlantısını kesiniz.



   1 — Harici güç kaynağı
   2 — Yedek pil

2. Dedektör bağlantı kablosunu hub muhafazasına geçiriniz ve kabloları hatta bağlayınız.



   +24V — güç kaynağı girişi
   А, B — sinyal terminalleri
   GND — toprak

3. Dedektörün arka panelini çıkarınız ve kabloyu dışarı çıkarmak için delikli kısmı yavaşça kırınız.



4. Kabloyu hub’dan dedektör muhafazasına açılan delikten geçiriniz.

5. Kabloları aşağıdaki şekle göre terminallere bağlayınız. Kabloların kutuplarına ve bağlantı sırasına uyduğunuzdan emin olunuz. Kabloları terminallere güvenli bir şekilde bağlayınız.



   +24V — güç kaynağı girişi
   А, B — sinyal terminalleri
   GND — toprak

6. Dedektör bağlantı hattındaki son dedektör değilse, önceden ikinci bir kablo hazırlayınız. Dedektör terminallerine takılacak olan birinci ve ikinci kabloların tellerinin uçları kalaylanmalı ve birbirine lehimlenmeli veya özel uçlarla kıvrılmalıdır.

7. Dedektör hattaki son dedektörse ve Sinyal bağlantısı (Radyal kablolama) kullanılıyorsa, cihazın sinyal terminallerine bağlayarak bir sonlandırma direnci takınız. Halka bağlantısı yöntemi kullanıldığında, bir sonlandırma direncine gerek yoktur.

   Halka bağlantısı yöntemini (hub – cihaz – hub) kullanmanızı öneririz. Halka bozulursa, tek bir cihaz bile devre dışı bırakılmayacaktır. Bu durumda, normal şekilde çalışmaya devam edecek ve olayları hub’a iletecek iki sinyal oluşturulur. Halka bozulursa, kullanıcılar ve güvenlik şirketi bir bildirim alır.



8. Dedektörü, seçilen kurulum yerinde çift taraflı yapışkan bant veya diğer geçici bağlantı elemanları kullanarak geçici olarak sabitleyiniz.

9. Gerektiğinde, mıknatısı geçici olarak takınız.

10. Bağlı dedektöre güç sağlamak için hub’ı açınız. Güç uygulandığında, bir dedektör LED’i gücün açık olduğunu bildirecektir.

11. Dedektörü sisteme ekleyiniz.

12. Fibra Sinyal Gücü Testini yapınız. Önerilen sinyal gücü değeri iki veya üç diştir. Aksi takdirde, bağlantıyı ve kablonun durumunu kontrol ediniz.

13. Algılama bölgesi testi yapınız:

    1. Açılma sensörünü kontrol etmek için, cihazın monte edildiği pencereyi açınız ve kapatınız.

    2. Şok sensörünü kontrol etmek için cama/kapıya hafifçe vurunuz.

    3. Eğim sensörünü kontrol etmek için dedektörün monte edildiği pencereyi eğiniz.

14. Test sırasında dedektör tetiklemeye 5 seferin 5’inde de yanıt vermezse, kurulum noktasını veya yöntemini değiştirmeyi deneyiniz. Mıknatıs dedektörden çok uzakta olabilir veya dedektör yanlış monte edilmiş olabilir.

15. Dedektörü en az iki sabitleme noktası kullanarak birlikte verilen vidalarla sabitleyiniz (bir sabitleme noktası montaj parçasının tamperi üzerindeki delikli kısmında olacak şekilde). Başka tutturucular kullanırken bunların paneli zedelemediğinden veya kırmadığından emin olunuz.

    Çift taraflı bant sadece geçici kurulum için kullanılabilir. Bantla tutturulan cihaz her an yüzeyden düşebilir. Cihaz bantlı olduğu sürece, tamper koruması cihaz yüzeyden ayrıldığında tetiklenmeyecektir.

Üçüncü taraf kablolu dedektör bağlama

Superior DoorProtect Plus Fibra’ya hareket, açılma veya titreşim gibi herhangi bir türde kablolu bir NC (normalde kapalı) dedektör bağlayabilirsiniz.

Superior DoorProtect Plus Fibra üçüncü taraf dedektöre güç sağlamayacaktır. Bu cihaz ayrı olarak bağlanmalıdır. Üçüncü taraf dedektörün tipi ve voltajı için cihazın belgelerine bakınız veya üreticinin teknik desteğiyle iletişime geçiniz.

Üçüncü taraf dedektörü Superior DoorProtect Plus Fibra’dan en fazla 1 metre uzağa kurunuz. Kablo uzunluğunun artırılması cihazlar arasındaki iletişim kalitesini düşürür.

Üçüncü taraf kablolu dedektör bağlamak için:

1. Hub’ı kapatınız ve enerjisini kesiniz. Yedek pilin bağlantısını kesiniz.

2. Superior DoorProtect Plus Fibra’nın ön panelini çıkarınız.

3. Üçüncü taraf kablolu dedektörün kablosunu Superior DoorProtect Plus Fibra dış gövdesine yönlendiriniz.

4. Kablolu dedektörü Superior DoorProtect Plus Fibra terminallerine bağlayınız.



   NC — bağlantı terminali
   GND — topraklama

5. Hub’ı açınız.

6. Superior DoorProtect Plus Fibra ayarlarında Harici kontak seçeneğini etkinleştiriniz.

7. Bağlı kablolu dedektörün çalışmasını kontrol ediniz.

Sisteme ekleme

Bir cihaz eklemeden önce

1. Bir Ajax PRO uygulaması yükleyiniz.

2. Bir PRO hesabına giriş yapınız veya yeni bir hesap oluşturunuz.

3. Bir space seçiniz veya yeni bir space oluşturunuz.

   Space nedir

   Bir space nasıl oluşturulur

   Space işlevi, aşağıda listelenen uygulama sürümleri ve sonraki sürümlerde mevcuttur:

   • Ajax Security System 3.0 for iOS;

   • Ajax Security System 3.0 for Android;

   • Ajax PRO: Tool for Engineers 2.0 for iOS;

   • Ajax PRO: Tool for Engineers 2.0 for Android;

   • Ajax PRO Desktop 4.0 for macOS;

   • Ajax PRO Desktop 4.0 for Windows.

4. En az bir sanal oda ekleyiniz.

5. Space’e uyumlu bir hub ekleyiniz. Hub’ın açık olduğundan ve Ethernet, Wi-Fi ve/veya mobil ağ üzerinden internete bağlandığından emin olunuz.

6. Space’in çözülü olduğundan ve Ajax uygulamasında durumunu kontrol ederek Hub’ın güncelleme başlatmadığından emin olunuz.

Superior DoorProtect Plus Fibra nasıl eklenir

Cihaz eklemenin iki yolu vardır: Manuel ve otomatik olarak.

Manuel olarak bir cihaz eklemek için:

1. Uygulamanın PRO sürümünü açınız. Superior DoorProtect Plus Fibra’yı eklemek istediğiniz hub’ı seçiniz.

2. Aygıtlar sekmesine gidiniz ve Aygıt Ekle ögesine tıklayınız.

3. Dedektörü adlandırınız, QR kodunu tarayınız veya yazınız (dedektör muhafazasında ve paketlendiği kutunun üzerindedir), bir oda ve bir grup (grup modu etkinse) seçiniz.

4. Ekle kısmına tıklayınız.

Dedektörün otomatik olarak eklenmesi için:

1. Uygulamanın PRO sürümünü açınız. Superior DoorProtect Plus Fibra’yı eklemek istediğiniz hub’ı seçiniz.

2. Aygıtlar sekmesine gidiniz ve Aygıt Ekle ögesine tıklayınız.

3. Tüm Fibra cihazlarını ekle ögesini seçiniz. Taramadan sonra, hub’a fiziksel olarak bağlı olan ve henüz sisteme eklenmemiş tüm cihazların bir listesi ekranda görüntülenecektir. Cihazlar fiziksel olarak bağlı oldukları hatlara göre sıralanır.

Hatları taradıktan sonra, dedektörler Aygıtlar sekmesine görüntülenecektir. Cihazların sırası, hangi hatta bağlı olduklarına göre değişecektir.

Varsayılan olarak, cihaz adı dedektör adını ve tanımlayıcısını içerir. Dedektörleri bir hub’a bağlamak için adlarını düzenleyiniz ve cihaza bir oda ve bir grup atayınız (hub ayarlarında grup modu etkinleştirilmişse).

Gerçekte hangi dedektörle çalıştığınızı kontrol etmek için LED göstergesini veya dedektör tetiklemesini kullanınız.

Yöntem 1: LED gösterge aracılığıyla

Eklenecek mevcut cihazlar listesinde herhangi bir seçeneğe tıklayınız. Bu dedektörün LED’i, siz bastıktan sonra yanıp sönmeye başlayacaktır. Bu şekilde, tam olarak hangi dedektörü eklediğinizi, nasıl adlandıracağınızı ve hangi oda ve gruba atanması gerektiğini bilirsiniz.

Bir dedektör eklemek için:

1. Listedeki dedektöre tıklayınız.

2. Bir isim oluşturunuz.

3. Odayı ve güvenlik grubunu belirleyiniz (etkinleştirilmişse).

4. Kaydet seçeneğine tıklayınız.

Dedektör hub’a başarıyla bağlanırsa, mevcut dedektörler listesinden kaybolacaktır.

Yöntem 2: Dedektör alarmı ile

Dedektör listesinin üzerindeki Tetiklenen cihazlara öncelik verin seçeneğini etkinleştiriniz.

Bir alarm tetikleyiniz. Tetiklendiğinde, dedektör listenin en üstündeki Son tetiklenen cihazlar kategorisine taşınacaktır. Dedektör 5 saniye boyunca bu kategoride kalacak ve ardından Hatlar kategorisine geri dönecektir.

Bir dedektör eklemek için:

1. Listedeki dedektöre tıklayınız.

2. Bir isim oluşturunuz.

3. Odayı ve güvenlik grubunu belirleyiniz (etkinleştirilmişse).

4. Kaydet seçeneğine tıklayınız.

Dedektör hub’a başarıyla bağlanırsa, mevcut dedektörler listesinden kaybolacaktır.

Bağlantı başarısız olursa, kablolu bağlantının doğruluğunu kontrol ediniz ve tekrar deneyiniz. Hub’a zaten maksimum sayıda cihaz eklenmişse (Superior Hub Hybrid için varsayılan değer 100’dür), bir cihaz eklediğinizde bir hata bildirimi alırsınız.

Superior DoorProtect Plus Fibra yalnızca tek bir hub ile çalışır. Yeni bir hub’a bağlandığında, dedektör eski hub’la komut alışverişi yapmayı durdurur. Yeni bir hub’a eklendiğinde, Superior DoorProtect Plus Fibra eski hub’ın aygıt listesinden kaldırılmaz. Bu, Ajax uygulaması üzerinden yapılmalıdır.

Arızalar

Dedektör bir arıza tespit ettiğinde (örneğin Fibra üzerinden bağlantı yoksa), Ajax uygulaması cihaz simgesinde sol üst köşesinde bir arıza sayacı görüntüler.

Tüm arızalar cihaz durumlarında görülebilir. Arızalı alanlar kırmızı renkle gösterilecektir.

Aşağıdaki durumlarda bir arıza görüntülenir:

• Dedektörün sıcaklığının kabul edilebilir sınırların dışında olması.

• Dedektör muhafazası açık (tamper tetiklendi).

• Hub ile Fibra protokolü üzerinden bağlantı yok.

Simgeler

Simgeler bazı Superior DoorProtect Plus Fibra durumlarını gösterir. Bunları Ajax uygulamasındaki Aygıtlar sekmesinde görebilirsiniz.

Durumlar

Bu durumlarda cihaz ve çalışma parametreleri hakkında bilgiler bulunmaktadır. Superior DoorProtect Plus Fibra durumları Ajax uygulamasında bulunabilir:

1. Aygıtlar sekmesine gidiniz.

2. Listeden Superior DoorProtect Plus Fibra ögesini seçiniz.

Ayarlar

Dedektör ayarlarını değiştirmek için Ajax uygulamasında:

1. Aygıtlar sekmesine gidiniz.

2. Listeden Superior DoorProtect Plus Fibra ögesini seçiniz.

3. Dişli simgesine tıklayarak Ayarlar bölümüne gidiniz.

4. Gerekli parametreleri ayarlayınız.

5. Yeni ayarları kaydetmek için Geri tuşuna tıklayınız.

Chime nasıl ayarlanır

Chime, sistem çözülüyken açılma dedektörlerinin tetiklendiğini belirten bir ses sinyalidir. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Chime iki aşamada yapılandırılır: Açılma dedektörlerinin ayarlanması ve sirenlerin ayarlanması.

Daha fazla bilgi edinin

Dedektör ayarları

1. Aygıtlar sekmesine gidiniz.

2. Superior DoorProtect Plus Fibra dedektörünü seçiniz.

3. Sağ üst köşedeki dişli simgesine tıklayarak Ayarlar bölümüne giriniz.

4. Chime Ayarları menüsüne gidiniz.

5. Siren tarafından bildirilecek olayları seçiniz:

   1. Bir kapı veya pencere açıksa.

   2. Harici bir kontak açıksa (Harici Kontak seçeneği etkinleştirilmişse kullanılabilir).

6. Bildirim sesini seçiniz: 1 ila 4 adet kısa bip sesi. Seçildikten sonra Ajax uygulaması sesi çalar.

7. Yeni ayarları kaydetmek için Geri tuşuna tıklayınız.

8. Gerekli sireni ayarlayınız.

Chime için siren nasıl kurulur

Gösterge

İşlevsellik testi

Ajax sistemi, cihazların kurulum noktalarının doğru seçildiğinden emin olmanıza yardımcı olan çeşitli türden testler sağlar. Superior DoorProtect Plus Fibra testleri hemen başlamaz ancak tek bir hub-dedektör ping periyodundan (varsayılan hub ayarlarıyla 36 saniye) sonra başlar. Cihazların ping süresini hub ayarlarının Fibra menüsünde değiştirebilirsiniz.

Ajax uygulamasında bir test yapmak için:

1. Birden fazla space’iniz varsa veya bir PRO uygulaması kullanıyorsanız ilgili space’i seçiniz.

2. Aygıtlar sekmesine giriniz.

3. Superior DoorProtect Plus Fibra‘yı seçiniz.

4. Ayarlar a giriniz.

5. Bir test seçiniz:

   1. Fibra Sinyal Gücü Testi

   2. Algılama bölgesi

6. Bir test başlatınız ve yapınız.

Bakım

Dedektörün çalışmasını düzenli olarak kontrol ediniz. Dedektör gövdesini toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Ekipman bakımı için uygun yumuşak kuru bir bez kullanınız.

Dedektörü temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız.

Tekni̇k özelli̇kler

Tüm teknik özellikler

Standartlara uygunluk

EN gerekliliklerine uygun kurulum

Garanti

Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.

Cihaz düzgün çalışmıyorsa, lütfen önce Ajax Teknik Destek ile iletişime geçiniz. Vakaların çoğunda teknik sorunlar uzaktan çözülebilir.

Garanti yükümlülükleri

Kullanıcı Sözleşmesi

Teknik Destek ile iletişime geçin:

• e-mail

• Telegram

“AS Manufacturing” LLC tarafından üretilmiştir
