Superior KeyPad TouchScreen G3 Jeweller Kullanım Kılavuzu

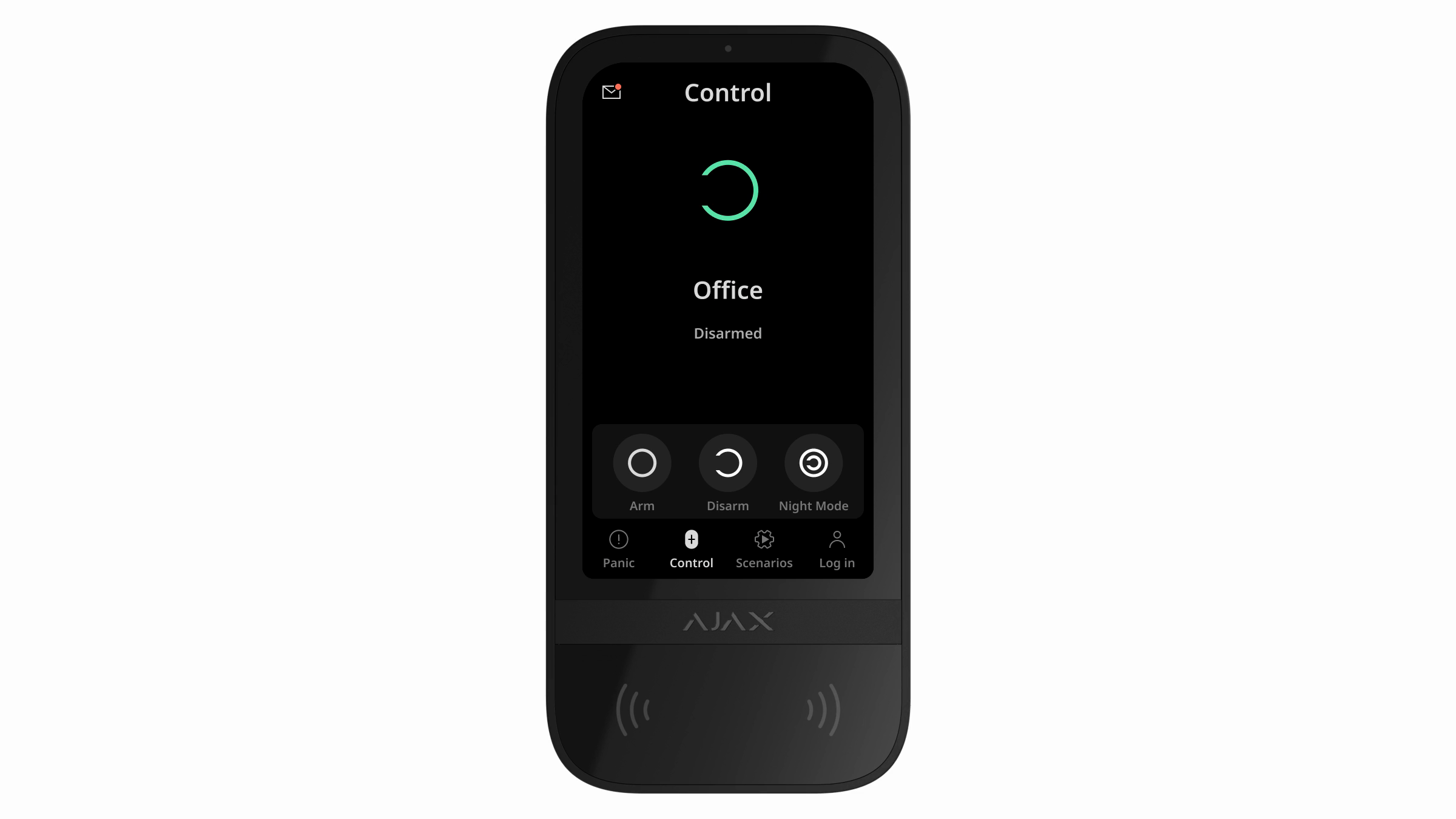

Superior KeyPad TouchScreen G3 Jeweller, Ajax sistemlerini yönetmek için tasarlanmış dokunmatik ekranlı bir kablosuz tuş takımıdır. Kullanıcılar akıllı telefonları, Tag anahtarlıkları, Pass kartları ve kodları kullanarak kimlik doğrulaması yapabilirler. Cihaz sadece iç mekan kullanımı için tasarlanmıştır.

Superior KeyPad TouchScreen G3 Jeweller, iki güvenli telsiz protokolü üzerinden hub ile iletişim kurar. Tuş takımı, alarmları ve olayları iletmek için Jeweller protokolünü, aygıt yazılımını güncellemek, grup ve oda listesini ve diğer ek bilgileri iletmek için ise Wings protokolünü kullanır. Açık alanda 2,500 m’ye kadar iletişim menzili vardır. Maksimum menzil hub modeline göre değişir.

İşlevsel unsurlar

1. Arka ışık parlaklığını otomatik olarak ayarlamak için ortam ışığı sensörü.

2. 5-inç diyagonal IPS dokunmatik ekran.

3. LED göstergeli Ajax logosu.

4. Kart/anahtarlık/Bluetooth okuyucu.

5. SmartBracket montaj paneli. Paneli çıkarmak için aşağı kaydırınız.

6. Tuş takımını yüzeyden ayırma girişimlerinde tamperi tetiklemek için montaj panelinin delikli kısmı. Koparmayınız.

7. Kabloları duvardan geçirmek için montaj panelinin delikli kısmı.

8. Yerleşik sesli uyarı.

9. Tamper butonu.

10. Tuş takımını Ajax sistemine eklemek için cihaz kimliğini içeren QR kodu.

11. Güç butonu.

12. Harici bir güç kaynağı ünitesi bağlamak için terminaller (dahil değildir). Terminaller gerektiğinde tutuculardan çıkarılabilir.

13. Üçüncü taraf güç kaynağı ünitesinden gelen kabloyu yönlendirmek için kablo kanalı.

14. Kabloları alttan yönlendirmek için montaj panelinin delikli kısmı.

15. SmartBracket montaj panelini tutucu vida ile sabitlemek için delik.

Uyumlu hub’lar ve kapsama alanı genişleticiler

Tuş takımının çalışması için OS Malevich 2.35 ve sonraki sürümlere sahip bir Ajax hub gereklidir.

Cihazların uyumluluğunu kontrol edin

Çalışma prensibi

Superior KeyPad TouchScreen G3 Jeweller’da yerleşik bir sesli uyarı, dokunmatik bir ekran ve temassız yetkilendirme için bir okuyucu bulunur. Tuş takımı, güvenlik modlarını değiştirmek ve otomasyon cihazlarını kontrol etmek, ayrıca kullanıcıları sistem alarmları hakkında bilgilendirmek için kullanılabilir.

Tuş takımı arka aydınlatma parlaklığını otomatik olarak ayarlar ve yaklaşıldığında uyanır. Bunun hassasiyeti uygulamada ayarlanabilir. Superior KeyPad TouchScreen G3 Jeweller arayüzü, Ajax Security System uygulamasının arayüzüne benzer. Seçilebilecek koyu ve açık görünümler vardır. 5 inç dokunmatik ekran, tüm sistemin veya belirli grupların güvenlik modlarına ve otomasyon senaryosu kontrolüne hızlı erişim sağlar. Ekran, sistem bütünlüğü kontrolü seçeneği etkinleştirildiğinde sistem arızalarını da gösterir.

Superior KeyPad TouchScreen G3 Jeweller’ın yerleşik sesli uyarısı, sistem ayarlarına bağlı olarak sesli bildirimler sağlar ve kullanıcıları aşağıdakiler hakkında bilgilendirir:

• alarmlar;

• güvenlik modu değişiklikleri;

• giriş/çıkış gecikmeleri;

• açılma dedektörlerinin tetiklenmesi.

Tuş takımı, hazır kurulu pillerle çalışır ve ayrıca 10.5–14 V⎓ voltaj aralığında ve minimum 0.5 A çalışma akımında üçüncü taraf bir güç kaynağı ünitesiyle de beslenebilir. Harici güç bağlandığında hazır kurulu piller yedek güç kaynağı olarak görev yapar.

Güvenlik kontrolü

Superior KeyPad TouchScreen G3 Jeweller, tüm sistemi veya belirli grupları kurmak ve çözmek ve Gece modunu etkinleştirmek için kullanılabilir. Güvenlik modunu değiştirmek için Kontrol sekmesini kullanınız. Kullanıcılar, Superior KeyPad TouchScreen G3 Jeweller’da aşağıdaki yollarla kimlik doğrulaması yapabilir:

1. Akıllı telefonlar. Bluetooth Low Energy (BLE) destekleyen akıllı telefonlarda Ajax Security System uygulaması üzerinden kimlik doğrulaması yapılabilir. BLE, akıllı telefonların kullanıcı kimlik doğrulaması için Tag veya Pass’e alternatif olarak kullanılmasını sağlayan düşük güç tüketimli bir telsiz protokolüdür. Tuş takımı, BLE sürüm 4.2 ve üzeri bulunan Android ve iOS akıllı telefonları destekler.

2. Kartlar veya anahtarlıklar. Superior KeyPad TouchScreen G3 Jeweller, kullanıcıları hızlı ve güvenli bir şekilde tanımlamak için DESFire® teknolojisini kullanır. DESFire®, uluslararası ISO 14443 standardını temel almakta olup 128 bit kapsamlı şifreleme sistemi ile kopya koruma metodunu bir araya getirir.

3. Kodlar. Superior KeyPad TouchScreen G3 Jeweller, genel tuş takımı kodlarını, kişisel kullanıcı kodlarını ve kayıtlı olmayan kullanıcılar için kodları destekler.

Erişim kodları

• Tuş takımı kodu, tuş takımına atanan genel bir koddur. Kullanıldığında tüm olaylar Ajax uygulamalarında tuş takımının adı altında görüntülenir.

• Kullanıcı kodu hub’a bağlı kullanıcılar için ayarlanmış kişisel bir koddur. Kullanıldığında tüm olaylar Ajax uygulamalarında ilgili kullanıcının adı altında görüntülenir.

• Tuş takımı erişim kodu, kayıtlı olmayan bir kişi için oluşturulan bir koddur. Kullanıldığında olaylar, Ajax uygulamalarında bu kodla ilişkilendirilen ad altında görüntülenir.

• RRU kodu, hızlı müdahale birimleri (RRU) için alarmdan sonra belirli bir süre boyunca etkinleştirilen geçici bir erişim kodudur. Kod etkinleştirildiğinde ve kullanıldığında olaylar, Ajax uygulamalarında bu kodla ilişkilendirilen başlık altında görüntülenir.

Erişim hakları ve kodları doğrudan Ajax uygulamalarında yönetilebilir. Kodun gizliliği ifşa edilmişse kurulumcunun ziyareti gerekmeden uzaktan değiştirilebilir. Bir kullanıcı Pass, Tag veya akıllı telefonunu kaybederse sistem yapılandırma yetkilerine sahip bir yönetici veya PRO, Ajax uygulamasında kayıp cihazı anında engelleyebilir. Bu sırada kullanıcı, sistemi kişisel kodu üzerinden kontrol etmeye devam edebilir.

Zorlama kodu

Superior KeyPad TouchScreen G3 Jeweller, kullanıcıların sistemi çözüyormuş gibi görünürken gizlice alarm göndermesine olanak tanıyan bir zorlama kodunu destekler. Zorlama kodu girildiğinde sistem sirenleri etkinleştirmez veya Ajax uygulamalarında herhangi bir görünür uyarı göstermez. Ancak sessiz bir alarm, güvenlik şirketine ve diğer güvenlik sistemi kullanıcılarına acil durumu bildirmek üzere derhal iletilir.

Daha fazla bilgi edinin

Grupların güvenlik kontrolü

Superior KeyPad TouchScreen G3 Jeweller, Grup modu etkinleştirildiğinde grupların güvenliğini kontrol etmeye olanak tanır. Tuş takımı ayarlarında, hangi grupların görüntüleneceğini (tuş takımı grupları) belirleyebilirsiniz. Varsayılan olarak tüm gruplar, Kontrol sekmesinde tuş takımı ekranında görünür. Grup güvenlik yönetimi hakkında bu bölümde daha fazla bilgi edinebilirsiniz.

.

Kullanıcı ön yetkilendirmesi

Ön yetkilendirme özelliği, kontrol paneline ve mevcut sistem durumuna yetkisiz erişimi önlemek için gereklidir. Özellik, tuş takımı ayarlarında Kontrol ve Senaryolar sekmeleri için ayrı ayrı etkinleştirilebilir.

Belirlenen sekmeler için ön yetkilendirme etkinleştirildiğinde bu sekmelerde bir kod giriş ekranı görüntülenir. Kullanıcılar, herhangi bir işlem gerçekleştirmeden önce bir kod girerek veya bir erişim cihazını tuş takımına göstererek kimlik doğrulaması yapmalıdır. Alarm sekmesi için bir istisna geçerlidir ve bu sekme tüm kullanıcılar tarafından erişilebilir durumda kalır; böylece kullanıcılar kimlik doğrulaması olmadan acil durum sinyali gönderebilir.

Yetkisiz erişim otomatik kilitleme

Bir dakika içinde üç kez yanlış kod girilirse veya doğrulanmamış bir erişim cihazı kullanılırsa tuş takımı, ayarlarında belirlenen süre boyunca kilitlenecektir. Bu süre zarfında hub, tüm kod girişlerini ve erişim cihazlarını yok sayar ve güvenlik sistemi kullanıcılarını yetkisiz erişim girişimi hakkında bilgilendirir. Superior KeyPad TouchScreen G3 Jeweller, okuyucuyu kapatır ve tüm sekmelere erişimi engeller. Tuş takımı ekranında ilgili bir bildirim görüntülenir.

Bir PRO veya sistem yapılandırma yetkilerine sahip bir kullanıcı, belirtilen kilitlenme süresi dolmadan önce uygulama üzerinden tuş takımının kilidini açabilir.

İki aşamalı kurma

Superior KeyPad TouchScreen G3 Jeweller, iki aşamalı kurmayı destekler ve süreci başlatmak için kullanılabilir ancak ikinci aşama cihazı olarak görev yapamaz. Tag, Pass veya bir akıllı telefon kullanılarak gerçekleştirilen iki aşamalı kurma işlemi, tuş takımına girilen kişisel veya genel bir kodla kurma işlemine benzer şekilde çalışır.

Daha fazla bilgi edinin

Acil durum butonları

Acil durumlar için tuş takımı, üç butonlu Panik sekmesine sahiptir:

• Panik butonu;

• Yangın;

• Yardımcı alarm.

Ajax uygulamasında, sistem yapılandırma yetkilerine sahip bir yönetici veya PRO, Panik sekmesinde hangi butonların görüntüleneceğini özelleştirebilir. Superior KeyPad TouchScreen G3 Jeweller ayarlarında iki seçenek mevcuttur: yalnızca Panik butonu (varsayılan olarak) veya üç butonun tümü. Uygulama içi bildirimlerin metni ve Alarm İzleme Merkezine (AİM) iletilen olay kodları, seçilen buton türüne bağlıdır.

Yanlış alarmları önlemek için yanlışlıkla basma korumasını da etkinleştirebilirsiniz. Etkinleştirildiğinde kullanıcı tuş takımı ekranındaki Gönder butonuna basarak alarm iletimini onaylamalıdır. Onay ekranı, herhangi bir acil durum butonuna basıldıktan sonra görüntülenir.

Senaryo yönetimi

Tuş takımı, bir otomasyon cihazını veya bir cihaz grubunu kontrol eden en fazla altı buton barındırabilen özel bir Senaryolar sekmesine sahiptir. Grup senaryoları, birden fazla anahtarın, rölenin veya prizlerin eş zamanlı olarak daha kolay kontrol edilmesini sağlar.

Otomasyon senaryolarını doğrudan tuş takımı ayarlarında oluşturunuz ve Superior KeyPad TouchScreen G3 Jeweller kullanarak yönetiniz.

OS Malevich 2.38‘den itibaren sistem, hangi yetkili kullanıcının, tuş takımından bir otomasyon senaryosu başlattığını kaydeder. Bu bilgi, hub olay akışında görüntülenir.

Daha fazla bilgi edinin

Arıza belirtisi ve güvenlik modu

Superior KeyPad TouchScreen G3 Jeweller, kullanıcıları sistem arızaları ve mevcut güvenlik modu hakkında aşağıdaki yollarla bilgilendirir:

• Ekran — aktif olduğunda sistem durumunu gösterir;

• Logo — ayarlara bağlı olarak sürekli kırmızı yanar veya yalnızca sistem ya da bir grup kurulduğunda yanar;

• Sesli gösterge — yerleşik sesli uyarı, alarmları, kapıların açılmasını ve giriş/çıkış gecikmelerini bildirir.

Son olaylara ilişkin bilgilendirme

Superior KeyPad TouchScreen G3 Jeweller, son kontrolden bu yana gerçekleşen en fazla 100 sistem olayını görüntüler. Olaylar, gerçekleşme tarihlerine göre gruplanır ve sıralanır.

Bir olay aşağıdaki bilgileri içerir:

• cihaz adı;

• eylem;

• oda;

• gerçek zaman (SS:DD).

Tuş takımında en son olayların görüntüleme özelliğini etkinleştirmek için:

1. Bir Ajax uygulaması açınız. Cihazın eklendiği bir space seçiniz.

2. Cihazlar sekmesine gidiniz.

3. Superior KeyPad TouchScreen Jeweller’ı seçiniz ve dişli simgesine dokunarak Ayarlar bölümüne gidiniz.

4. Tuş takımı bildirim merkezi bölümünü seçiniz.

5. Olay onayı bölümü geçişini etkinleştiriniz.

6. Yeni ayarları kaydetmek için Geri‘ye dokununuz.

Tuş takımı ekranında en son olayları görüntülemek için:

1. Kontrol sekmesine gidiniz.

2. Son olayların listesini görüntülemek için simgesine dokununuz. Yeni olaylar varsa, simgenin sağ üst köşesinde kırmızı bir rozet görüntülenir.

3. Son olaylar listesini temizlemek için Tümünü okundu olarak işaretle butonuna dokununuz. Olaylar Ajax uygulamalarında olay akışında kalacaktır.

Yangın alarmını susturma

Sistemde bir yangın alarmı olması durumunda Superior KeyPad TouchScreen G3 Jeweller kullanılarak alarm susturulabilir.

Yangın alarmını sustur özelliği etkinleştirildiğinde sistemdeki tüm Superior KeyPad TouchScreen G3 Jeweller cihazları, yangın alarmı bilgilerini ve bir susturma butonunu içeren bir ekran görüntüler. Susturma butonuna başka bir tuş takımında zaten basılmışsa kalan Superior KeyPad TouchScreen G3 Jeweller ekranlarında ilgili bir bildirim görüntülenir. Kullanıcılar, yangın alarmını susturma ekranını kapatabilir ve tuş takımının diğer özelliklerini kullanmaya devam edebilir. Susturma ekranını yeniden açmak için Superior KeyPad TouchScreen G3 Jeweller ekranındaki simgesine dokununuz.

Superior Jeweller veri aktarım protokolü

Superior Jeweller, Superior cihazlar için geliştirilmiş bir telsiz protokolüdür, Grade 3‘e (EN 50131) uygunluğu garanti eder. Gelişmiş şifreleme ve frekans atlama özelliklerine sahiptir. Tam frekans atlama, sadece sistemdeki tüm cihazlar Superior Jeweller kullandığında mevcuttur. Eğer en az bir cihaz standart Jeweller protokolü ile çalışıyorsa, sistem Grade 2 ile sınırlı olacaktır: Sifreleme devam eder, ancak atlama devre dışıdır. Superior devices can also operate on the regular Jeweller protocol, depending on the hub.

Wings veri aktarım protokolü

Wings, büyük veri paketlerini iletmek için kullanılan tescilli kablosuz iletişim teknolojisidir. Cihaz, fotoğrafları iletmek ve aygıt yazılımı güncellemelerini yüklemek için Wings kullanır.

Daha fazla bilgi edinin

Gelişmiş şifreli iletişim

Superior KeyPad TouchScreen G3 Jeweller ile hub arasındaki iletişim, veri gizliliği ve bütünlüğünü sağlayan gelişmiş bir şifreleme şeması ile korunmaktadır. Bu, mesajdaki tüm hassas verilerin şifrelendiği ve her bir mesajın, sistemin iletim sırasında verilerin değiştirilmediğini kontrol etmesini sağlayan benzersiz bir kimlik doğrulama etiketi içerdiği anlamına gelir. Sistem, hem pasif hem de aktif saldırılara karşı güçlü koruma sağlayarak kurcalamayı güvenilir bir şekilde algılar ve sahte ya da değiştirilmiş mesajları reddeder. Bu, cihaz ile hub arasındaki güvenli iletişimi ve ayrıca sistem ile veri korumasını sağlar.

Gelişmiş şifreli iletişim hakkında daha fazla bilgi edinin

Frekans atlama

Grade 3 gerekliliklerine uymak için Superior KeyPad TouchScreen G3 Jeweller, hub (veya telsiz sinyali kapsama alanı genişletici) ile telsiz iletişiminde frekans atlama kullanır. Bu yöntemle hub ve ona eklenen cihazlar, tanımlı bir modele göre çalışma frekanslarını değiştirir. Atlama dizisi, çalışma bantları içindeki tanımlı bir kanal kümesini kapsar ve cihazlar frekansları hub ile senkronize şekilde değiştirir. Bazı kanallar sinyal engellemeden etkilenmiş olsa bile, mesajlar diğer kanallar üzerinden başarıyla iletilir. Frekans atlama, sistemin güvenilirliğini ve performansını artırır ve kasıtlı parazit ile sinyal engelleme girişimlerine karşı dayanıklılığını sağlar.

Frekans atlama, telsiz iletişim sırasında gecikmelere veya duraklamalara neden olmaz ve veri aktarım hızını düşürmez. Sisteme kapsama alanı genişleticiler eklenirse, frekans atlama tüm telsiz iletişimleri için kullanılır: “Cihaz ↔ kapsama alanı genişletici” ve “kapsama alanı genişletici ↔ hub”.

Frekans atlama hakkında daha fazla bilgi edinin

Sinyal engelleme hakkında daha fazla bilgi edinin

Olayları izleme istasyonuna gönderme

Ajax sistemleri, alarmları SurGard (Contact ID), SIA (DC-09), ADEMCO 685 ve diğer desteklenen protokolleri kullanarak hem Ajax PRO Desktop izleme uygulamasına hem de Alarm İzleme Merkezine (AİM) iletebilir.

Superior KeyPad TouchScreen G3 Jeweller aşağıdaki olayları iletebilir:

1. Zorlama kodunun girilmesi.

2. Panik butonuna basılması. Her butonun kendine ait bir olay kodu vardır.

3. Yetkisiz erişim girişimi nedeniyle tuş takımının kilitlenmesi.

4. Kurcalama alarmı/geri yükleme.

5. Hub veya telsiz sinyali kapsama alanı genişletici ile bağlantının kaybı/geri yüklenmesi.

6. Sistemin kurulması/çözülmesi.

7. Başarısız kurma girişimi (sistem bütünlüğü kontrolü etkinse).

8. Tuş takımının kalıcı olarak devre dışı bırakılması/etkinleştirilmesi.

9. Tuş takımının tek seferlik devre dışı bırakılması/etkinleştirilmesi.

Bir alarm alındığında güvenlik şirketinin izleme istasyonundaki operatör ne olduğunu ve hızlı müdahale ekibini tam olarak nereye göndereceğini bilir. Ajax cihazlarının adreslenebilirliği; cihaz türü, adı, güvenlik grubu ve sanal oda dâhil olmak üzere olayları Ajax PRO Desktop veya AİM’ye göndermeye olanak tanır. İletilen parametrelerin listesi AİM’nin türüne ve seçilen iletişim protokolüne bağlı olarak farklılık gösterebilir.

Sisteme ekleme

Superior KeyPad TouchScreen G3 Jeweller’ı hub’a bağlamak için tuş takımı sistemle aynı korunan tesiste — hub’ın telsiz ağının kapsama alanı içinde bulunmalıdır. Tuş takımının ReX 2 Jeweller telsiz sinyali kapsama alanı genişletici üzerinden çalışması için önce tuş takımını hub’a ekleyiniz ve ardından kapsama alanı genişleticinin ayarlarında ReX 2 Jeweller’ye bağlayınız.

Bir cihaz eklemeden önce

1. Bir Ajax uygulaması yükleyiniz.

2. Hesabınıza giriş yapınız veya yeni bir hesap oluşturunuz.

3. Bir space seçiniz veya yeni bir space oluşturunuz.

   Space nedir

   Bir space nasıl oluşturulur

   Space işlevi, aşağıdaki ve daha sonraki sürümlere sahip uygulamalarda kullanılabilir:

   • iOS için Ajax Security System 3.0.

   • Android için Ajax Security System 3.0.

   • iOS için Ajax PRO: Tool for Engineers 2.0.

   • Android için Ajax PRO: Tool for Engineers 2.0.

   • macOS için Ajax PRO Desktop 4.0.

   • Windows için Ajax PRO Desktop 4.0.

4. En az bir sanal oda ekleyiniz.

5. Space’e uyumlu bir hub ekleyiniz. Hub’ın açık olduğundan ve Ethernet, Wi-Fi ve/veya hücresel ağ üzerinden internete bağlandığından emin olunuz.

6. Ajax uygulamasında durumlarını kontrol ederek space’in çözülü olduğundan ve hub’ın güncellenmediğinden emin olunuz.

Hesap türleri ve ilişkili hakları

Hub’a bağlanma

1. Bir Ajax uygulaması açınız. Tuş takımını eklemek istediğiniz hub’ı seçiniz.

2. Cihazlar sekmesine gidiniz. Cihaz ekle‘ye tıklayınız.

3. Cihaz için bir ad giriniz, ardından QR kodunu tarayınız veya manuel olarak giriniz (QR kodu tuş takımı üzerinde ve ambalaj kutusunda bulunur). Bir oda ve bir grup seçiniz (Grup modu etkinse).

4. Ekle‘ye basınız.

5. Güç butonuna 3 saniye basılı tutarak cihazı açınız.

Bağlantı başarısız olursa tuş takımını kapatınız ve 5 sn sonra tekrar deneyiniz.

Hub’a eklenebilecek maksimum cihaz sayısına (hub modeline bağlı olarak) ulaşılmışsa yeni bir cihaz eklemeye çalıştığınızda bilgilendirilirsiniz.

Hub’a bağlandıktan sonra tuş takımı, Ajax uygulamalarında hub cihazları listesinde görünür. Cihaz durumları için güncelleme sıklığı, Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan aralık 36 saniyedir.

Arızalar

Superior KeyPad TouchScreen G3 Jeweller’da bir arıza algılandığında Ajax uygulamaları cihaz simgesinde bir sayaç görüntüler. Tüm arızalar, tuş takımının durumlarında gösterilir ve etkilenen alanlar kırmızı renkle vurgulanır.

Aşağıdaki durumlarda bir arıza görüntülenir:

• tuş takımı muhafazası açık (tamper tetiklendi);

• Jeweller üzerinden hub veya kapsama alanı genişletici ile bağlantı yok;

• Wings üzerinden hub veya kapsama alanı genişletici ile bağlantı yok;

• tuş takımının pili zayıf;

• tuş takımının sıcaklığı kabul edilebilir aralığın dışında.

Simgeler

Uygulamadaki simgeler

Uygulamadaki simgeler bazı tuş takımı durumlarını gösterir. Bunlara erişmek için:

1. Ajax uygulamasına giriş yapınız.

2. Hub’ı seçiniz.

3. Cihazlar sekmesine gidiniz.

Ekrandaki simgeler

Simgeler ekranın üst kısmında görünür ve belirli sistem durumları veya olaylar hakkında bilgi verir.

Durumlar

Durumlar, cihaz ve çalışma parametreleri hakkında bilgi sağlar. Superior KeyPad TouchScreen G3 Jeweller durumları bir Ajax uygulamasında bulunabilir:

1. Cihazlar sekmesine gidiniz.

2. Listeden Superior KeyPad TouchScreen G3 Jeweller‘ı seçiniz.

Ayarlar

Superior KeyPad TouchScreen G3 Jeweller ayarlarını değiştirmek için bir Ajax uygulamasında:

1. Cihazlar sekmesine gidiniz.

2. Listeden Superior KeyPad TouchScreen G3 Jeweller‘ı seçiniz.

3. simgesine tıklayarak Ayarlar‘a gidiniz.

4. Gerekli parametreleri ayarlayınız.

5. Yeni ayarları kaydetmek için Geri‘ye tıklayınız.

Güvenlik yönetimi

* — etkinleştirildiğinde sisteminiz EN 50131 (Grade 2 ve 3) ile uyumsuz hale gelir.

Otomasyon senaryoları

Acil durum sinyalleri

Tuş takımı bildirim merkezi

Ekran ayarları

Ses göstergesi

Superior KeyPad TouchScreen G3 Jeweller, ayarlara bağlı olarak aşağıdaki işlevleri yerine getiren yerleşik bir sesli uyarıya sahiptir:

1. Güvenlik durumunu ve ayrıca Giriş/Çıkış gecikmelerini gösterir.

2. Açılışta Chime’lar.

3. Alarmlar hakkında bilgilendirir.

Aygıt yazılımı güncellemesi

Superior KeyPad TouchScreen G3 Jeweller aygıt yazılımı güncellemesi, yeni bir sürüm mevcut olduğunda yüklenebilir. Bunu Ajax PRO: Tool for Engineers ve Ajax PRO Desktop uygulamalarındaki cihazlar listesinde öğrenebilirsiniz. Bir güncelleme mevcutsa ilgili tuş takımı simge ile işaretlenir. Sistem ayarlarına erişimi olan bir yönetici veya PRO, Superior KeyPad TouchScreen G3 Jeweller durumlarında veya ayarlarında güncellemeyi başlatabilir. Güncelleme, 1 veya 2 saate kadar (tuş takımı ReX 2 Jeweller üzerinden çalışıyorsa) sürebilir.

Superior KeyPad TouchScreen G3 Jeweller aygıt yazılımı nasıl güncellenir

Cihaz alarmlarına tuş takımı tepkisini ayarlama

Superior KeyPad TouchScreen G3 Jeweller, sistemdeki her dedektörden gelen alarmlara yerleşik bir sesli uyarı ile tepki verebilir. Bu özellik, belirli bir cihazın alarmı için sesli uyarıyı etkinleştirmeniz gerekmediğinde kullanışlıdır. Örneğin, bu durum LeaksProtect Jeweller sızıntı dedektörünün tetiklenmesi için uygulanabilir.

Bir cihaz alarmına tuş takımı tepkisini ayarlamak için:

1. Ajax uygulamasını açınız.

2. Cihazlar sekmesine gidiniz.

3. Listeden tuş takımı tepkisini yapılandırmak istediğiniz cihazı seçiniz.

4. simgesine tıklayarak cihaz Ayarlarına gidiniz.

5. Siren ile uyar seçeneğini bulunuz ve etkinleştirilecek seçenekleri seçiniz. İşlevi etkinleştiriniz veya devre dışı bırakınız.

6. Sistem cihazlarının geri kalanı için 3–5 arasındaki adımları tekrarlayınız.

Tamper alarmına tuş takımı tepkisini ayarlama

Superior KeyPad TouchScreen G3 Jeweller, her bir sistem cihazından gelen kurcalama alarmlarına yerleşik bir sesli uyarı ile tepki verebilir. Özellik etkinleştirildiğinde cihazın tamper butonu tetiklendiğinde tuş takımının yerleşik sesli uyarısı bir ses sinyali verir.

Bir kurcalama alarmına tuş takımı tepkisini ayarlamak için:

1. Ajax uygulamasını açınız.

2. Cihazlar sekmesine gidiniz.

3. Hub’ı seçiniz ve Ayarlarına gidiniz.

4. Servis menüsünü seçiniz.

5. Sesler ve uyarılar bölümüne gidiniz.

6. Kapak açıksa (hub veya dedektör) seçeneğini etkinleştiriniz.

7. Yeni ayarları kaydetmek için Geri‘ye tıklayınız.

Ajax uygulamalarında panik butonuna basılmasına tuş takımının vereceği tepkinin ayarlanması

Ajax uygulamalarında panik butonuna basıldığında alarm için tuş takımının vereceği tepkisi yapılandırabilirsiniz. Bunun için şu adımları izleyiniz:

1. Ajax uygulamasını açınız.

2. Cihazlar sekmesine gidiniz.

3. Hub’ı seçiniz ve Ayarlarına gidiniz.

4. Servis menüsünü seçiniz.

5. Sesler ve uyarılar bölümüne gidiniz.

6. Uygulama içi panik butonuna basılırsa seçeneğini etkinleştiriniz.

7. Yeni ayarları kaydetmek için Geri‘ye tıklayınız.

Alarm sonrası tuş takımı göstergesi ayarları

Tuş takımı, LED göstergesi aracılığıyla kurulu sistemdeki tetikleme hakkında bilgi verebilir.

Bu özellik şu şekilde çalışır:

1. Sistem alarmı kaydeder.

2. Tuş takımı bir alarm sinyali çalar (etkinleştirilmişse). Sinyalin süresi ve ses seviyesi cihaz ayarlarına bağlıdır.

3. Sistem devre dışı bırakılana kadar tuş takımının LED’i iki kez (her 3 saniyede bir) yanıp söner.

Bu özellik sayesinde sistem kullanıcıları ve güvenlik şirketi devriyeleri alarmın oluştuğunu anlayabilir.

Ajax PRO uygulamasında Superior KeyPad TouchScreen G3 Jeweller alarm sonrası göstergesini etkinleştirmek için:

1. Hub ayarlarına gidiniz:

   • Hub → Ayarlar → Servis → LED Gösterge.

2. Superior KeyPad TouchScreen G3 Jeweller’ın sistem çözülmeden önce çift yanıp sönerek hangi olaylar hakkında bilgi vereceğini belirleyiniz:

   • Onaylanmış izinsiz giriş/gecikme alarmı.

   • Tekli izinsiz giriş/gecikme alarmı.

   • Kapak açık.

3. Cihazlar menüsünde gerekli Superior KeyPad TouchScreen G3 Jeweller’ı seçiniz.

4. Geri‘ye tıklayınız. Tüm değerler uygulanacaktır.

Chime nasıl ayarlanır

Tuş takımı ile Chime yönetimi etkinleştirildiğinde Superior KeyPad TouchScreen G3 Jeweller, sistem çözülü durumdayken açılma dedektörleri tetiklendiğinde kısa bir bip sesiyle bildirir. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Bildirimler iki aşamada yapılandırılır: Tuş takımının ayarlanması ve açılma dedektörlerinin ayarlanması. Bu yazı Chime ve dedektörlerin nasıl ayarlanacağı hakkında daha fazla bilgi sağlar.

Tuş takımı tepkisini ayarlamak için:

1. Ajax uygulamasını açınız.

2. Cihazlar sekmesine gidiniz.

3. Superior KeyPad TouchScreen G3 Jeweller’ı seçiniz ve Ayarlarına gidiniz.

4. Ses göstergesi menüsü → Bip sesi ayarlarına gidiniz.

5. Çözüldüğünde bip sesi kategorisindeki Açılışta veya kapı zili butonuna basıldığında zil sesi geçişini etkinleştiriniz.

6. Gerekli bildirim ses seviyesini ayarlayınız.

7. Ayarları kaydetmek için Geri‘ye tıklayınız.

Ayarlar doğru şekilde yapıldığında Ajax uygulamasının Kontrol sekmesinde bir zil simgesi görünür. Açılışta Chime’ı etkinleştirmek veya devre dışı bırakmak için buna tıklayınız.

Tuş takımı ekranından Chime kontrolünü ayarlamak için:

1. Ajax uygulamasını açınız.

2. Cihazlar sekmesine gidiniz.

3. Superior KeyPad TouchScreen G3 Jeweller’ı seçiniz ve Ayarlarına gidiniz.

4. Tuş takımı ile Chime yönetimini etkinleştirin.

Ayarlar doğru şekilde yapıldığında tuş takımı ekranındaki Kontrol sekmesinde bir zilsimgesi görünür. Açılışta Chime’ı etkinleştirmek veya devre dışı bırakmak için buna tıklayınız.

Kod ayarı

Kartları ve anahtarlıkları ekleme

Superior KeyPad TouchScreen G3 Jeweller, Tag anahtarlıklar, Pass kartlar ve DESFire® teknolojisini destekleyen üçüncü taraf cihazlarla çalışabilir.

Bağlanabilecek maksimum Pass ve Tag sayısı hub modeline göre değişir. Bağlı Pass ve Tag’lar hub’daki toplam cihaz sınırını etkilemez.

Sisteme bir Tag veya Pass nasıl eklenir

1. Ajax uygulamasını açınız.

2. Tag veya Pass eklemek istediğiniz hub’ı seçiniz.

3. Cihazlar sekmesine gidiniz.

   En az bir tuş takımı ayarında Pass/Tag okuma özelliğinin etkinleştirildiğinden emin olunuz.

4. Cihaz ekle‘ye tıklayınız.

5. Kart/anahtarlık ekle‘yi seçiniz.

6. Türü (Tag veya Pass), rengi, cihaz adını ve kullanıcıyı (gerekirse) belirleyiniz.

7. Sonraki tuşuna tıklayınız. Bundan sonra hub, cihaz kayıt moduna geçecektir.

8. Kart/anahtarlık okuma özelliği etkin olan uyumlu herhangi bir tuş takımına gidiniz ve etkinleştiriniz.

   Etkinleştirildikten sonra Superior KeyPad TouchScreen G3 Jeweller, tuş takımını erişim cihazları kayıt moduna geçirmek için bir ekran görüntüler. Başlat butonuna tıklayınız.

   Tuş takımı ayarlarında Her zaman aktif ekran geçişi etkinleştirildiğinde ve harici güç kaynağı bağlandığında ekran otomatik olarak güncellenir.

   Tuş takımını kayıt moduna geçirme ekranı, sistemdeki tüm Superior KeyPad TouchScreen G3 Jeweller cihazlarında görüntülenir. Sistemi yapılandırma yetkilerine sahip bir yönetici veya PRO, bir tuş takımında Tag/Pass kaydını başlattığında diğerleri başlangıç durumuna döner.

9. Pass veya Tag’i geniş tarafıyla birkaç saniye boyunca tuş takımı okuyucusuna gösteriniz. Bu taraf gövde üzerinde dalga simgeleri ile işaretlenmiştir. Başarılı ekleme sonrasında Ajax uygulamasında ve tuş takımı ekranında bir bildirim alırsınız.

Bağlantı başarısız olursa, 5 saniye sonra tekrar deneyiniz. Hub’a zaten maksimum sayıda Tag veya Pass cihazı eklenmişse yeni bir cihaz eklerken Ajax uygulamasında buna karşılık gelen bir bildirim alacağınızı lütfen unutmayınız.

Başka bir kart veya anahtarlık eklemeniz gerekiyorsa uygulamada Başka bir kart/anahtarlık ekle’ye tıklayınız. 6–9 arasındaki adımları tekrarlayınız.

Hub’dan bir Tag veya Pass nasıl silinir

1. Ajax uygulamasını açınız.

2. Hub’ı seçiniz.

3. Cihazlar sekmesine gidiniz.

4. Cihaz listesinden uyumlu bir tuş takımı seçiniz.

   Tuş takımı ayarlarında Pass/Tag okuma özelliğinin etkinleştirildiğinden emin olunuz.

5. simgesine tıklayarak tuş takımı ayarlarına gidiniz.

6. Kart/anahtarlık sıfırlama menüsüne tıklayınız.

7. Devam‘a tıklayınız.

8. Kart/anahtarlık okuma özelliği etkin olan uyumlu herhangi bir tuş takımına gidiniz ve etkinleştiriniz.

   Etkinleştirildikten sonra Superior KeyPad TouchScreen G3 Jeweller, tuş takımını erişim cihazlarını sıfırlama moduna geçirmek için bir ekran görüntüler. Başlat butonuna tıklayınız.

   Tuş takımı ayarlarında Her zaman aktif ekran geçişi etkinleştirildiğinde ve harici güç kaynağı bağlandığında ekran otomatik olarak güncellenir.

   Tuş takımını sıfırlama moduna geçirme ekranı, sistemdeki tüm Superior KeyPad TouchScreen G3 Jeweller cihazlarında görüntülenir. Sistemi yapılandırma yetkilerine sahip bir yönetici veya PRO, bir tuş takımında Tag/Pass sıfırlama işlemini başlattığında diğerleri başlangıç durumuna döner.

9. Pass veya Tag’i geniş tarafıyla birkaç saniye boyunca tuş takımı okuyucusuna gösteriniz. Bu taraf gövde üzerinde dalga simgeleri ile işaretlenmiştir. Başarılı biçimlendirme sonrasında Ajax uygulamasında ve tuş takımı ekranında bir bildirim alırsınız. Biçimlendirme başarısız olursa tekrar deneyiniz.

10. Başka bir Tag veya Pass’i sıfırlamanız gerekirse uygulamada Başka bir kartı/anahtarlığı sıfırla seçeneğine tıklayınız. 9 numaralı adımı tekrarlayınız.

Bluetooth ayarı

Superior KeyPad TouchScreen G3 Jeweller, sensöre bir akıllı telefon göstererek güvenlik modlarını kontrol etmeyi destekler. Güvenlik yönetimi Bluetooth iletişim kanalı üzerinden kurulur. Bu yöntem kullanışlı, güvenli ve hızlıdır, çünkü şifre girmeye, tuş takımına telefon eklemeye veya kaybolabilecek Tag veya Pass kullanmaya gerek yoktur.

Uygulamada Bluetooth kimlik doğrulamasını etkinleştirmek için

1. Superior KeyPad TouchScreen G3 Jeweller’ı hub’a bağlayınız.

2. Tuş takımı Bluetooth sensörünü etkinleştiriniz:Cihazlar → Superior KeyPad TouchScreen G3 Jeweller → Ayarlar → Bluetooth geçişini etkinleştiriniz.

3. Ayarları kaydetmek için Geri‘ye tıklayınız.

Bluetooth kimlik doğrulamasını ayarlamak için

1. Ajax Security System uygulamasını açınız ve Bluetooth kimlik doğrulaması etkinleştirilmiş Superior KeyPad TouchScreen G3 Jeweller’ın eklendiği hub’ı seçiniz. Varsayılan olarak, Bluetooth ile kimlik doğrulama bu tür bir sistemin tüm kullanıcıları tarafından kullanılabilir.

   Belirli kullanıcıların Bluetooth kimlik doğrulamasını kullanmasını engellemek için:

   1. Cihazlar sekmesinde hub’ı seçiniz ve ayarlarına gidiniz .

   2. Kullanıcılar menüsünü açınız ve listeden gerekli kullanıcıyı seçiniz.

   3. İzinler bölümünde, Bluetooth üzerinden güvenlik yönetimi seçeneğini devre dışı bırakınız.

2. Daha önce izin verilmemişse Ajax Security System uygulamasının Bluetooth kullanmasına izin veriniz. Bu durumda, uyarısı Superior KeyPad TouchScreen G3 Jeweller Durumlarında görüntülenir. sembolüne basıldığında ne yapılacağına ilişkin açıklamaların yer aldığı pencere açılır. Açılan pencerenin altındaki Bir telefon ile güvenlik yönetimi seçeneğini etkinleştiriniz.



   Uygulamaya yakındaki cihazları bulma ve bunlara bağlanma izni veriniz. Açılan pencereler Android ve iOS akıllı telefonlar için farklı olabilir.



   Ayrıca, Bir telefon ile güvenlik yönetimi seçeneği uygulama ayarlarından da etkinleştirilebilir:

   • Ekranın sol üst köşesindeki simgesine tıklayınız, Uygulama ayarları menüsünü seçiniz.

   • Sistem ayarları menüsünü açınınız ve Bir telefon ile güvenlik yönetimi geçişini etkinleştiriniz.



3. Bluetooth kimlik doğrulamasının stabil performans vermesi için Geofence‘i yapılandırmanızı öneririz. uyarısı Superior KeyPad TouchScreen G3 Jeweller Durumlarında, eğer Geofence devre dışı bırakılmışsa ve uygulamaya akıllı telefonun konumunu kullanma izni verilmemişse görünür. sembolüne basıldığında ne yapılacağına ilişkin açıklamaların yer aldığı pencere açılır.



   Geofence seçeneği devre dışıysa Bluetooth kimlik doğrulaması kararsız olabilir. Sistem uyku moduna geçerse uygulamayı başlatmanız ve simge durumuna küçültmeniz gerekecektir.

   Geofence seçeneği etkinleştirilip yapılandırıldığında Bluetooth üzerinden sistemi daha hızlı kontrol edebilirsiniz. Yapmanız gereken tek şey telefonu kilidini açmak ve tuş takımı sensörüne yaklaştırmaktır.

   Geofence nasıl ayarlanır

4. Bluetooth üzerinden güvenliği yönetmek için uygulamayı canlı tutun seçeneğini etkinleştiriniz. Bunun için şuraya gidiniz: Cihazlar → Hub → Ayarlar → Geofence.

5. Akıllı telefonunuzda Bluetooth’un açık olduğundan emin olunuz. Devre dışıysa, uyarısı tuş takımı Durumlarında görünür. sembolüne basıldığında ne yapılacağına ilişkin açıklamaların yer aldığı pencere açılır.

6. Android akıllı telefonlar için uygulama ayarlarında Canlı tutma hizmeti geçişini etkinleştiriniz. Bunun için ekranın sol üst köşesindeki → Uygulama ayarları → Sistem ayarlarına tıklayınız.

Ön yetkilendirme

Özellik etkinleştirildiğinde kontrol paneline ve mevcut sistem durumuna erişim engellenir. Engeli kaldırmak için kullanıcının kimlik doğrulaması yapması gerekir: uygun bir kod girmeli veya kişisel bir erişim cihazını tuş takımına göstermelidir.

İki şekilde kimlik doğrulaması yapabilirsiniz:

1. Kontrol sekmesinde. Giriş yaptıktan sonra kullanıcı, sistemin paylaşılan gruplarını görür (Grup modu etkinse). Bunlar tuş takımı ayarlarında belirtilir: Güvenlik yönetimi → Paylaşılan gruplar. Varsayılan olarak sistemdeki tüm gruplar paylaşılır.



2. Giriş sekmesinde. Giriş yaptıktan sonra kullanıcı, paylaşılan gruplar listesinden gizlenmiş olan kullanılabilir grupları görür.



   Tuş takımı ekranı, onunla yapılan son etkileşimden 10 saniye sonra başlangıç ekranına geçer. Superior KeyPad TouchScreen G3 Jeweller ile sistemi kontrol etmek için kodu yeniden giriniz veya kişisel bir erişim cihazını gösteriniz.

Güvenliği kontrol etme

Kodlar, Tag/Pass veya bir akıllı telefon kullanarak Gece modunu ve tüm sistemin veya ayrı grupların güvenliğini kontrol edebilirsiniz. Sistemi yapılandırma yetkisine sahip kullanıcı veya PRO erişim kodlarını ayarlayabilir. Bu bölümde Tag veya Pass’ın hub’a nasıl eklendiği hakkında bilgiler bulunmaktadır. Bir akıllı telefon ile kontrol etmek için tuş takımı ayarlarında gerekli Bluetooth parametrelerini ayarlayın. Akıllı telefonun Bluetooth ve Konum özelliğini ve ekran kilidini açınız.

Grup modu devre dışıysa tuş takımı ekranındaki ilgili bir simge mevcut güvenlik modunu gösterir:

• — Kurulu.

• — Çözülü.

• — Gece modu.

Grup modu etkinse kullanıcılar her grubun güvenlik modunu ayrı ayrı görür. Grup kurulu moddaysa buton çerçevesi beyaz olur ve simgesi ile işaretlenir. Grup çözülü moddaysa buton çerçevesi gri olur ve simgesi ile işaretlenir.

Gündüz modundaki grupların butonları tuş takımı ekranında beyaz bir kare ile çerçevelenir.

Güvenlik modunu tuş takımıyla değiştirme adım sırası, Superior KeyPad TouchScreen G3 Jeweller ayarlarında kullanıcı ön yetkilendirmesinin etkinleştirilip etkinleştirilmediğine bağlıdır.

Ön yetkilendirme etkinse

Ön yetkilendirme devre dışıysa

Kod girme örneği

Kolay kurulu mod değişimi

Kolay kurulu modu değişimi özelliği, Tag/Pass veya akıllı telefon kullanarak Kurma veya Çözme butonlarıyla onaylamadan güvenlik modunu tersine değiştirmenize olanak tanır. Özelliği etkinleştirmek için tuş takımı ayarlarına gidiniz.

Güvenlik modunu tersine değiştirmek için

1. Tuş takımına yaklaşarak veya elinizi sensörün önünde tutarak tuş takımını etkinleştiriniz. Gerekirse ön yetkilendirme gerçekleştiriniz.

2. Tag/Pass veya akıllı telefon gösteriniz.

İki aşamalı kurma

Superior KeyPad TouchScreen G3 Jeweller iki aşamalı kurma işlemine katılabilir, ancak ikinci aşama cihazı olarak kullanılamaz. Tag, Pass veya akıllı telefon kullanarak iki aşamalı kurma işlemi, tuş takımında kişisel veya genel bir kod kullanmaya benzer.

Daha fazla bilgi edinin

Sistem kullanıcıları, tuş takımı ekranında kurmanın başlatılıp başlatılmadığını veya tamamlanıp tamamlanmadığını görebilir. Grup modu etkinse grup butonlarının rengi mevcut duruma bağlıdır:

• Gri — çözülü, kurma işlemi başlamadı.

• Yeşil — kurma işlemi başladı.

• Sarı — kurma işlemi tamamlanmadı.

• Beyaz — kurulu.

Tuş takımı ile senaryoları yönetme

Superior KeyPad TouchScreen G3 Jeweller, kullanıcıların iki türde altı adede kadar senaryo oluşturmasına olanak tanır. Önceden ayarlanmış eylemle senaryo türü, bir veya birden fazla otomasyon cihazı ve Ajax WaterStop Jeweller kontrolünü sağlar. Durum değiştirildiğinde senaryo tipi, kullanıcıların tek bir otomasyon cihazının veya Ajax WaterStop Jeweller durumunu tuş takımının Senaryolar sekmesinden değiştirmesine olanak tanır.

OS Malevich 2.38‘den itibaren sistem, hangi yetkili kullanıcının, tuş takımından bir otomasyon senaryosu başlattığını kaydeder. Bu bilgi, hub olay akışında görüntülenir.

Oluşturulan senaryolar uygulamada görüntülenir: Superior KeyPad TouchScreen G3 Jeweller → Ayarlar → Otomasyon senaryoları → Tuş takımı senaryoları. İstediğiniz zaman bunları kapatabilir, ayarlarını değiştirebilir veya silebilirsiniz.

Bir senaryoyu kaldırmak için:

1. Superior KeyPad TouchScreen G3 Jeweller’ın Ayarlar‘a gidiniz.

2. Otomasyon senaryoları → Tuş takımı senaryoları menüsünü açınız.

3. Kaldırmak istediğiniz senaryoyu seçiniz.

4. Sonraki‘ye basınız.

5. Senaryoyu sil‘e basınız.

Ön yetkilendirme özelliği etkinleştirildiğinde kullanıcı, kimlik doğrulamasından sonra otomasyon senaryolarını görebilir ve yönetebilir. Senaryolar sekmesine gidiniz, kodu giriniz veya tuş takımına kişisel bir erişim cihazı gösteriniz.

Senaryoyu çalıştırmak için Senaryolar sekmesinde uygun butona basınız.

Gösterge

Superior KeyPad TouchScreen G3 Jeweller, kullanıcıları alarmlar, giriş/çıkış gecikmeleri, mevcut güvenlik modu, arızalar ve diğer sistem durumları hakkında şunlarla bilgilendirir:

• ekran;

• lED göstergeli logo;

• yerleşik sesli uyarı (buzzer).

Superior KeyPad TouchScreen G3 Jeweller göstergesi yalnızca aktif olduğunda ekranda gösterilir. Kontrol sekmesinin üst kısmında bazı sistem veya tuş takımı durumlarını gösteren simgeler görüntülenir. Örneğin, bunlar yangın alarmını, alarm sonrası sistemin geri yüklenmesini ve açılışta zil sesini gösterebilir. Güvenlik modu hakkında bilgiler; anahtarlık, başka bir tuş takımı veya uygulama gibi başka bir cihaz tarafından değiştirilse bile güncellenecektir.

Arızaların sesli bildirimleri

Herhangi bir cihaz çevrimdışıysa veya pil zayıfsa Superior KeyPad TouchScreen G3 Jeweller sistem kullanıcılarını duyulabilir bir sesle bilgilendirebilir. Tuş takımının LED göstergesi de yanıp sönecektir. Arıza bildirimleri olay akışında, SMS metninde veya anlık bildirimde görüntülenecektir.

Arıza sesli bildirimlerini etkinleştirmek için bir Ajax PRO ve Ajax PRO Desktop uygulamasını kullanınız:

1. Cihazlar öğesine tıklayınız, hub’ı seçiniz ve ayarlarını açınız :Servis‘e tıklayınız → Sesler ve uyarılar.

2. Geçişleri etkinleştiriniz: Herhangi bir cihazın pili zayıfsa ve Herhangi bir cihaz çevrimdışıysa.

3. Ayarları kaydetmek için Geri‘ye tıklayınız.

Tuş takımı göstergesi tamamlandığında arızaların sesli bildirimleri ortaya çıkar. Sistemde birden fazla arıza meydana gelirse tuş takımı ilk olarak cihaz ile hub arasındaki bağlantının kesildiğini bildirecektir.

İşlevsellik testi

Ajax sistemi, cihazlar için doğru kurulum yerinin seçilmesine yardımcı olmak üzere çeşitli test türleri sunar. Testler hemen başlamaz. Ancak bekleme süresi, bir “hub—cihaz” yoklama aralığı süresini aşmaz. Yoklama aralığı hub ayarlarında kontrol edilebilir ve yapılandırılabilir (Hub → Ayarlar → Jeweller veya Jeweller/Fibra).

Ajax uygulamasında bir test yapmak için:

1. Gerekli space’i seçiniz.

2. Cihazlar sekmesine gidiniz.

3. Listeden Superior KeyPad TouchScreen G3 Jeweller‘ı seçiniz.

4. Ayarlar’a gidiniz.

5. Bir test seçiniz:

   1. Jeweller sinyal gücü testi

   2. Wings sinyal gücü testi

   3. Sinyal zayıflatma testi

6. Testi başlatınız.

Cihaz yerleştirme

Cihaz için bir konum seçerken onun çalışmasını etkileyen parametreleri göz önünde bulundurunuz:

• Jeweller ve Wings sinyal gücü.

• Tuş takımı ile hub veya kapsama alanı genişletici arasındaki mesafe.

• Telsiz sinyallerinin geçişinin önündeki engeller: duvarlar, katlar arası tavanlar, odada bulunan büyük nesneler.

Tesisiniz için bir güvenlik sistemi projesi geliştirirken yerleştirmeyle ilgili önerileri dikkate alınız. Güvenlik sistemi uzmanlar tarafından tasarlanmalı ve kurulmalıdır. Önerilen iş ortaklarının listesine buradan ulaşabilirsiniz.

Superior KeyPad TouchScreen G3 Jeweller, girişe yakın iç mekanda yerleştirilmesi en uygunudur. Bu, giriş gecikmeleri sona ermeden sistemin çözülmesine ve binadan çıkarken sistemin hızlı bir şekilde kurulmasına olanak tanır.

Önerilen kurulum yüksekliği yerden 1.3–1.5 metre arasındadır. Tuş takımını düz, dikey bir yüzeye kurunuz. Bu sayede Superior KeyPad TouchScreen G3 Jeweller yüzeye güvenli bir şekilde takılır ve yanlış tamper alarmlarının önlenmesine yardımcı olunur.

Sinyal gücü

Jeweller ve Wings sinyal gücü, belirli bir süre içinde teslim edilmeyen veya bozulan veri paketlerinin sayısına göre belirlenir. Cihazlar sekmesindeki simgesi sinyal gücünü gösterir:

• Üç diş — mükemmel sinyal gücü.

• İki diş — iyi sinyal gücü.

• Bir diş — düşük sinyal gücü, stabil çalışma garanti edilmez.

• Çarpı işaretli simge — sinyal yok.

Tuş takımı nerelere kurulmaz

1. Dış mekanlara. Bu tuş takımı arızasına yol açabilir.

2. Giysi parçalarının (örneğin askının yanına), güç kablolarının veya Ethernet kablosunun tuş takımını engelleyebileceği yerlere. Bu, tuş takımının yanlış tetiklenmesine yol açabilir.

3. Sinyalin bloke olmasına veya zayıflamasına neden olan herhangi bir metal nesnenin veya aynanın yakınına veya içine.

4. Sıcaklık ve nem koşulları kabul edilebilir sınırların dışında olan binalara. Bu, tuş takımına zarar verebilir.

5. Hub’ın veya telsiz sinyali kapsama alanı genişleticinin 1 metre yakınına. Bu, tuş takımıyla iletişimin kesilmesine yol açabilir.

6. Sinyal seviyesinin düşük olduğu yerlere. Bu, hub ile olan bağlantının kesilmesine neden olabilir.

7. Cam kırılma dedektörlerinin yakınına. Yerleşik sesli uyarı bir alarmı tetikleyebilir.

8. Akustik sinyalin zayıflayabileceği yerlere (mobilyaların içine, kalın perdelerin arkasına vb.).

Kurulum

Bir tuş takımı monte etmek için:

1. SmartBracket montaj panelini tuş takımından çıkarınız. Önce tutucu vidayı sökünüz ve paneli aşağı kaydırınız.

2. SmartBracket panelini çift taraflı bant kullanarak seçilen kurulum noktasına sabitleyiniz.

   Çift taraflı bant sadece geçici kurulum için kullanılabilir. Bantla tutturulan cihaz her an yüzeyden düşebilir. Cihaz bantlı olduğu sürece, tamper koruması cihaz yüzeyden ayrıldığında tetiklenmeyecektir.

   SmartBracket, kolay kurulum için iç tarafında işaretlere sahiptir. İki çizginin kesişimi cihazın merkezini gösterir (montaj paneli değil). Tuş takımını kurarken bunları esas alınız.



3. Tuş takımını SmartBracket üzerine yerleştiriniz. Cihazın LED göstergesi yanıp sönecektir. Bu, tuş takımının muhafazasının kapalı olduğunu gösteren bir sinyaldir.

   SmartBracket üzerine yerleştirirken LED gösterge yanmazsa Ajax uygulamasındaki tamper durumunu, bağlantıların düzgün yapıldığını ve dedektörün panele sıkıca sabitlendiğini kontrol ediniz.

4. Jeweller ve Wings sinyal gücü testlerini çalıştırınız. Önerilen sinyal gücü iki veya üç diştir. Sinyal gücü düşükse (tek diş), cihazın düzgün çalışacağını garanti etmiyoruz. Cihazın yerini değiştirmeyi düşününüz, çünkü 20 santimetrelik bir konum değişimi bile sinyal gücünü önemli ölçüde artırabilir. Yer değişiminden sonra sinyal hâlâ zayıf veya kararsızsa ReX 2 Jeweller telsiz sinyali kapsama alanı genişletici kullanınız.

5. Sinyal zayıflatma testini çalıştırınız. Test sırasında montaj yerindeki farklı koşulları simüle etmek için sinyal gücü azaltılabilir ve artırılabilir. Kurulum yeri doğru seçilirse tuş takımı 2–3 diş seviyesinde istikrarlı bir sinyal gücüne sahip olur.

6. Testler başarıyla geçilirse, tuş takımını SmartBracket’tan çıkarınız.

7. SmartBracket montaj panelini birlikte verilen vidalarla yüzeye sabitleyiniz. Tüm sabitleme noktalarını kullanınız.

   Başka tutturucular kullanırken bunların paneli zedelemediğinden veya kırmadığından emin olunuz.

8. Tuş takımını SmartBracket montaj paneline yerleştiriniz.

9. Tuş takımının muhafazasının altındaki tutucu vidayı sıkınız. Bu vida, tuş takımının daha sağlam bir şekilde sabitlenmesi ve hızlıca sökülmeye karşı korunması için gereklidir.



Üçüncü taraf bir güç kaynağı ünitesi bağlama

Üçüncü taraf bir güç kaynağı ünitesini bağlama ve Superior KeyPad TouchScreen G3 Jeweller’ı kullanma esnasında elektrikli cihazların kullanımına ilişkin genel elektrik güvenliği kuralları ve talimatları ile elektrik güvenliğine ilişkin yasal düzenlemelere uyunuz.

Superior KeyPad TouchScreen G3 Jeweller, 10.5 V–14 V⎓ güç kaynağı ünitesini bağlamak için terminallerle donatılmıştır. Güç kaynağı için önerilen elektriksel parametreler: 12 V⎓ ve en az 0.5 A akım.

Harici güç bağlandığında, hazır kurulu piller yedek güç kaynağı olarak çalışır. Güç kaynağını bağlarken bunları çıkarmayınız.

Üçüncü taraf bir güç kaynağı ünitesini bağlamak için:

1. SmartBracket montaj panelini çıkarınız. Kablolar için delikleri hazırlamak amacıyla delikli muhafaza parçasını dikkatlice kırınız:



   1 — kablonun duvardan geçirilmesi için.
   2 — kablonun alttan geçirilmesi için. Delikli parçalardan yalnızca birini kırmak yeterlidir.

2. Harici güç kaynağı kablosunun enerjisini kesiniz.

3. Kabloyu kutuplara dikkat ederek terminallere bağlayınız (plastik üzerinde işaretlenmiştir).



4. Kabloyu kablo kanalından yönlendiriniz. Tuş takımının altından kabonun geçirilme örneği:



5. Tuş takımını açınız ve montaj paneline yerleştiriniz.

6. Pil durumunu, harici gücü ve cihazın genel çalışmasını Ajax uygulamasında kontrol ediniz.

Bakım

Superior KeyPad TouchScreen G3 Jeweller’ın çalışmasını düzenli olarak kontrol ediniz. İdeal kontrol sıklığı üç ayda birdir. Cihaz muhafazasını toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Ekipman bakımı için uygun yumuşak kuru bir bez kullanınız.

Cihazı temizlemek için alkol, aseton, benzin ve aktif çözücü içeren başka maddeler kullanmayınız. Dokunmatik ekranı nazikçe siliniz.

Cihaz, hazır kurulu pillerle en fazla 1.5 yıl çalışır — bu, varsayılan ayarlara ve tuş takımıyla günde en fazla 4 etkileşime dayalı hesaplanmış bir değerdir.

Pil değiştirme zamanı geldiğinde sistem erken uyarı gönderir. Güvenlik modu değiştirilirken LED gösterge yavaşça yanar ve söner.

Teknik özellikler

Tüm teknik özellikler

Standartlara uygunluk

EN 50131 gerekliliklerine uygun kurulum

Garanti

Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.

Cihaz düzgün çalışmıyorsa, çoğu durumda teknik sorunlar uzaktan çözülebileceğinden, önce destek servisiyle iletişime geçmenizi öneririz.

Garanti yükümlülükleri

Kullanıcı sözleşmesi

Teknik Destek ile iletişime geçin:

• e-posta

• Telegram

“AS Manufacturing” LLC tarafından üretilmiştir
