Techn Daten

Case B (175)

Gehäuse für Ajax Geräte

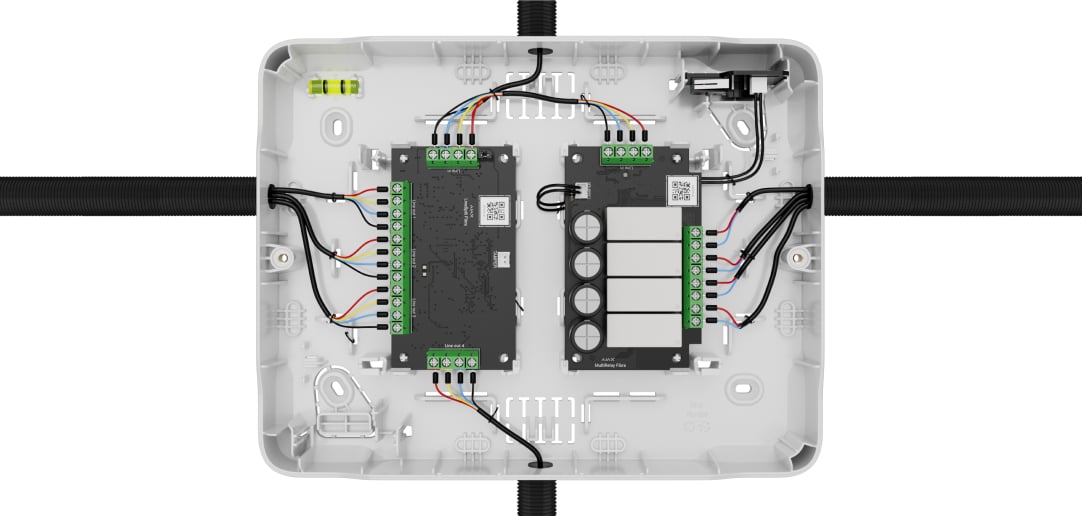

Installation der Geräte

Anzahl an Geräten

2
Um eine andere Anzahl von Geräten zu installieren, wählen Sie ein Modell mit der entsprechenden Anzahl von Steckplätzen:

Plastikverschlüsse

zum Befestigen der Geräte
Um das Gerät zu entfernen, schieben Sie den Verschluss auf.

Kabelbefestigungen

zum Zusammenhalten von Kabeln mit Kabelbindern

Plastikstopper

zum Schutz der installierten Geräte
Während des Bohrvorganges wird das Instrument von den Stoppern des Case angehalten.

Wasserwaage

Zur Überprüfung des Neigungswinkels des Gehäuses während der Installation.

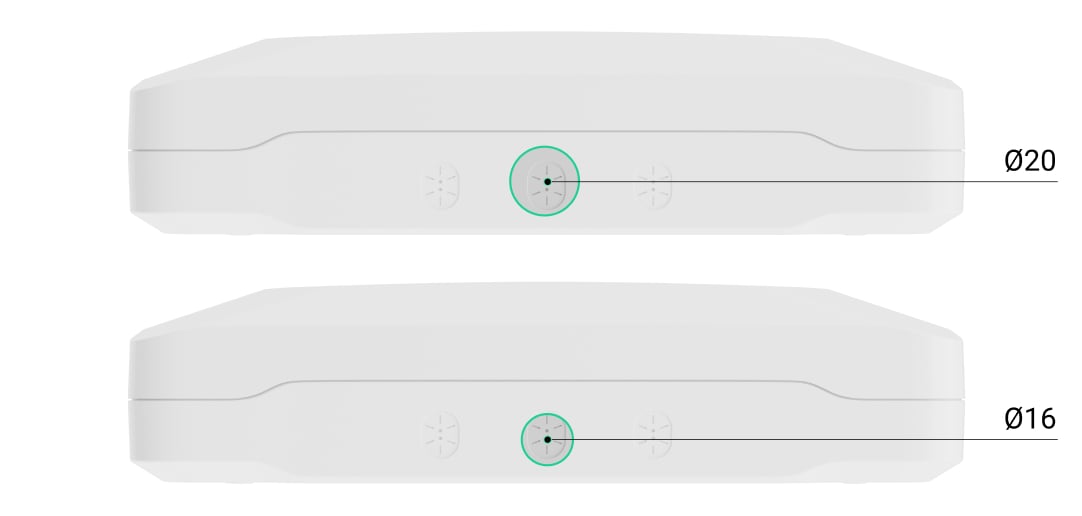

Aussparungen für das Bohren

Ø16 mm oder Ø20 mm
Der Bohrer wird in der Aussparung fixiert und bewegt sich beim Bohren nicht. Wir empfehlen die Verwendung einer Lochsäge für Kunststoff.

Größere Löcher

Um sicherzustellen, dass das Gehäuse korrekt installiert wird, auch wenn Fehler bei der Installation auftreten.

Hauptmerkmale

Sabotagekontakt

Im Lieferumfang des Case enthalten. Der Sabotagekontakt wird an den entsprechenden Anschluss eines der Geräte angeschlossen und schützt die installierten Geräte vor Sabotage.

Geräte drehen

um 180°
Die Geräte können um 180° gedreht werden, sodass sich zwei Befestigungsmöglichkeiten ergeben.

Befestigungsschrauben

im Gehäusedeckel

Drehen des Deckels

um 180°
Der Deckel des Case B (175) kann während der Installation um 180° gedreht werden.

Verschlüsse

zur Sicherung des Deckels bei der Montage
Die Verschlüsse verhindern, dass der Deckel vom Case abfällt, bis er mit Schrauben befestigt ist.

Empfehlungen

Das Gerät ist nur für den Einsatz in Innenräumen geeignet. Case wird in verschiedenen Ausführungen hergestellt.

Produkt

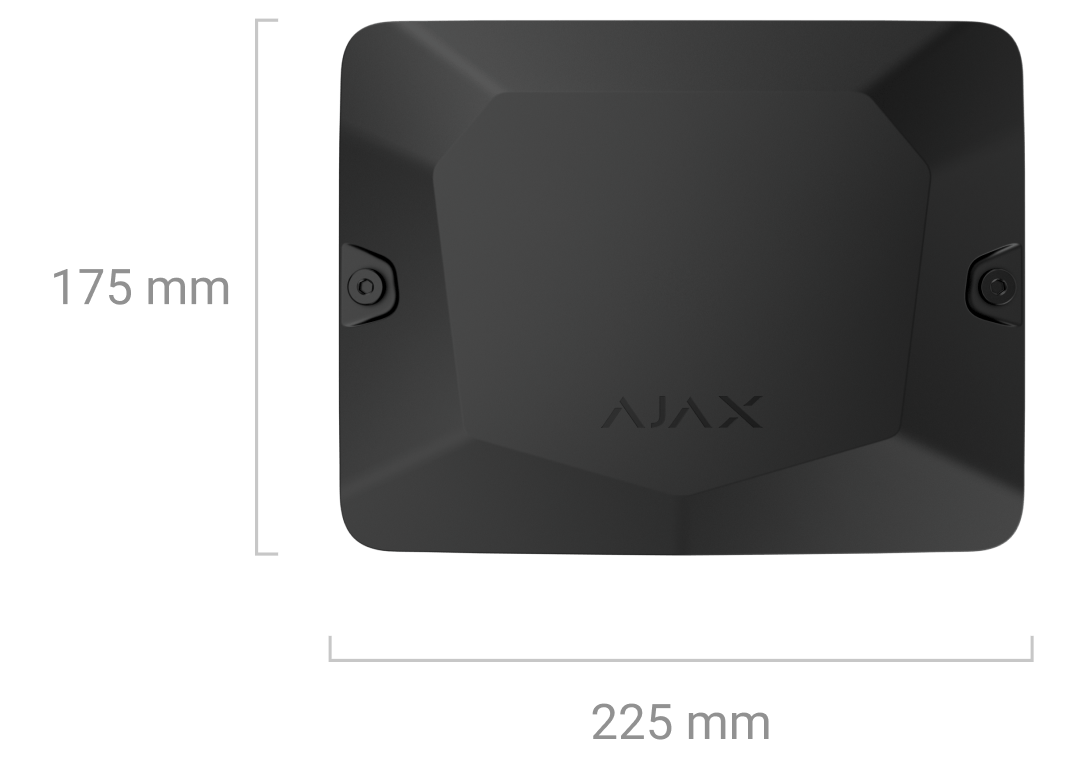

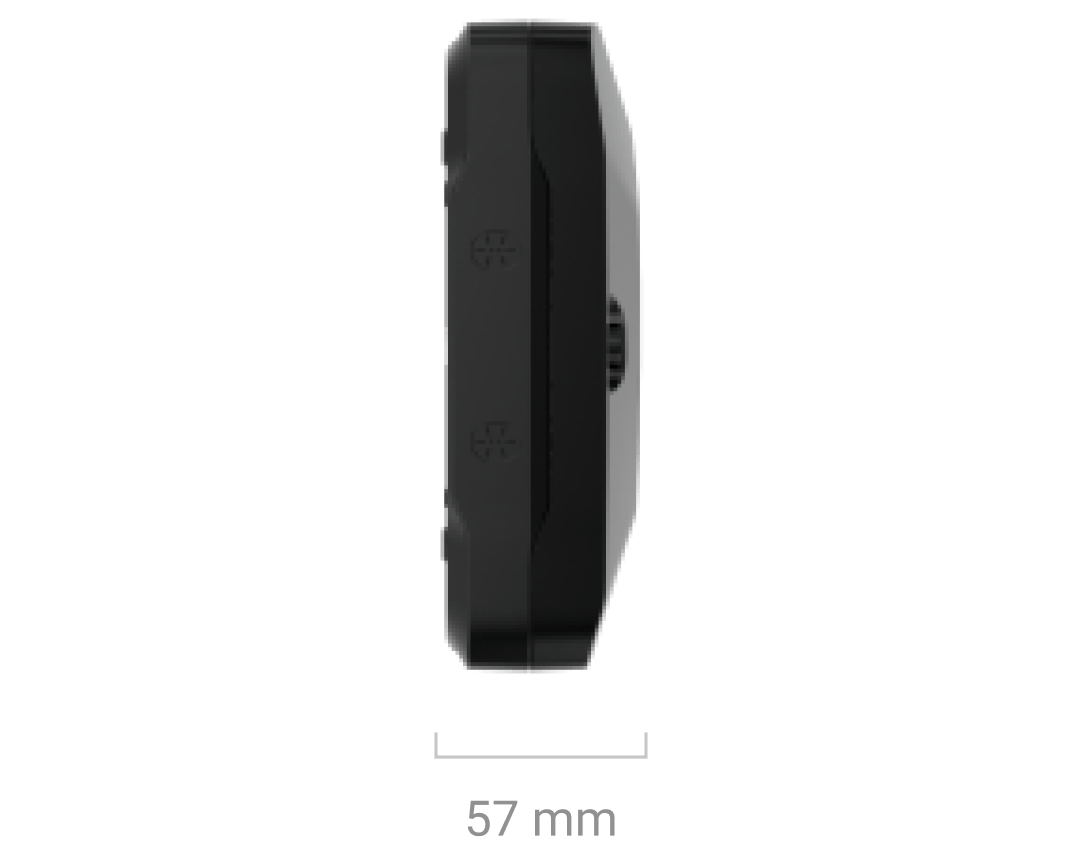

Abmessungen

175 × 225 × 57 mm

Gewicht

14.6 g

Betriebstemperaturbereich

von −10 °C bis +40 °C

Betriebsluftfeuchtigkeit

bis zu 75%

Colours

Schwarz
Weiß

Lieferumfang

Case B (175)
Sabotagekontakt
Montagesatz
Schnellstartanleitung

Zusätzliche Informationen

Einhaltung von Normen

Garantie

24 Monate

Benutzerhandbuch
