Der Superior MultiTransmitter Fibra ist ein Integrationsmodul für den Anschluss von kabelgebundenen Geräten von Drittanbietern an das Ajax Sicherheitssystem. Es verfügt über 18 Zonen für den Anschluss von NC-, NO-, EOL-, 2EOL- und 3EOL-Geräten. Das Integrationsmodul ist in zwei Versionen erhältlich: entweder im Standardgehäuse oder als Platine ohne Gehäuse. Letztere wird als Superior MultiTransmitter Fibra (without casing) bezeichnet und kann in das Case D (430) eingebaut werden.
Der Superior MultiTransmitter Fibra ist mit zwei Manipulationsschaltern zum Schutz gegen Demontage ausgestattet. Das Gerät benötigt einen Netzanschluss von 100–240 V~, kann aber auch von einer 12-V⎓-Reservebatterie gespeist werden. Das Integrationsmodul kann die angeschlossenen Melder mit 10.5–15 V⎓-Strom versorgen.
Überprüfen Sie die Kompatibilität der Geräte, bevor Sie sie dem System hinzufügen.
Der Superior MultiTransmitter Fibra funktioniert als Teil des Ajax Systems und kommuniziert mit der Hub-Zentrale über das sichere kabelgebundene Fibra-Protokoll. Die Reichweite der kabelgebundenen Verbindung beträgt bei der Verwendung von Twisted-Pair-Kabel U/UTP Cat.5 bis zu 2000 Meter. Die Reichweite der kabelgebundenen Verbindung beträgt bei der Verwendung von Twisted-Pair-Kabel U/UTP Kat.5 bis zu 2000 Meter.
Dies ist ein Gerät der Superior Produktlinie. Nur akkreditierte Partner von Ajax Systems dürfen Superior Produkte installieren, verkaufen und verwalten.
Funktionselemente
Bestandteile des Gehäuses
Befestigungsschrauben für den Gehäusedeckel. Mit einem mitgelieferten Sechskantschlüssel (Ø 4 mm) lösen.
LED-Anzeige für den Status des Integrationsmoduls (verfügbar in der neuen Gehäuseversion; in der Vorgängerversion befindet sich die LED auf der Platine).
Platz für eine 12-V⎓-Reservebatterie.
Eine Reservebatterie ist im Lieferumfang des Superior MultiTransmitter Fibra nicht enthalten.
QR-Code und ID (Seriennummer) des Superior MultiTransmitter Fibra. Dient zur Kopplung mit einem Ajax System.
Perforierter Teil des Gehäuses. Erforderlich für die Auslösung des Manipulationsschalters im Falle eines Versuchs, das Gerät von der Oberfläche abzureißen. Nicht abbrechen.
Perforierter Teil des Gehäuses für den Kabelausgang.
Befestigungselemente für die Kabel.
Bestandteile der Leiterplatte
Klemmen für den Anschluss des Superior MultiTransmitter Fibra an die Hub-Zentrale.
100–240 V~ Hauptstromversorgungseingang des Superior MultiTransmitter Fibra.
Sabotagekontakt an der Vorderseite. Er erkennt Versuche, den Gehäusedeckel des Moduls zu entfernen.
Steckverbinder zum Anbringen einer Sabotagekontaktplatine am Modul. Der Sabotagekontakt ist im Komplettset von Ajax Case enthalten (das Gehäuse wird separat verkauft).
LED-Anzeige.
Anschlussklemmen für einen 12 V⎓ Notstromakku.
QR-Code und ID (Seriennummer) des Geräts.
Ein/Aus-Taste.
Anschlussklemmen für die Stromversorgung der Brandmelder 10,5–15 V, bis zu 0,4 A.
Klemmen (Zonen) zum Anschluss der kabelgebundenen Melder von Drittanbietern.
Sabotagekontakt an der Rückseite. Er signalisiert den Versuch, das Gehäuse des Moduls von der Oberfläche zu lösen.
Klemmen des Superior MultiTransmitter Fibra
Klemmen zum Anschluss des Superior MultiTransmitter Fibra an die Hub-Zentrale:
+24V – 24-V⎓-Stromversorgungsklemme.
A, B – Signalanschlüsse.
GND – Erdungsklemme.
Klemmen zum Anschluss der kabelgebundenen Geräte an den Superior MultiTransmitter Fibra:
Z1–Z18 – Eingänge zum Anschluss der kabelgebundenen Geräte.
+12V – Stromversorgungsausgang für die kabelgebundene Geräte, Spannung 10,5–15 V⎓, insgesamt bis zu 1 A für alle Stromversorgungsausgänge.
+12V2 – Stromversorgungsausgang für die Brandmelder, Spannung 10,5–15 V⎓, insgesamt bis zu 0,4 A für alle Stromversorgungsausgänge.
COM – gemeinsamer Eingang zum Anschluss von Stromkreisen und Signalkontakten der kabelgebundenen Geräte.
Funktionsprinzip
Superior MultiTransmitter Fibra ist ein Modul zur Integration eines kabelgebundenen Melders eines Drittanbieters in das Ajax System. Das Integrationsmodul erhält Informationen über Alarme, Störungen und Ereignisse von Geräten über eine kabelgebundene Verbindung. Diese Ereignisse werden unter Verwendung des kabelgebundenen Fibra-Datenübertragungsprotokolls an den Superior Hub Hybrid übermittelt. Der Superior Hub Hybrid wiederum sendet Benachrichtigungen an die Benutzer und die NSL (Notruf- und Serviceleitstelle) des Sicherheitsunternehmens.
Das an den Superior MultiTransmitter Fibra angeschlossene drahtgebundene Gerät kann in einem der folgenden Sensormodi betrieben werden:
Alarme erkennen
Scharf-/Unscharfschalten
Sperrelement prüfen
Riegelschaltkontakt prüfen
Der Superior MultiTransmitter Fibra kann zum Anschluss von Panik- und Notrufknöpfe, Bewegungsmeldern sowie Öffnungs-, Erschütterungs-, Glasbruch-, Gas-, Überschwemmungs-, Brand- und anderen Meldern verwendet werden.
Sie können auch KeyArm Zone bzw. den Scharf/Unscharf Eingang einstellen, um den Scharfschaltungsmodus des Systems mit einem externen Gerät zu ändern, das an Superior MultiTransmitter Fibra angeschlossen ist. KeyArm ermöglicht es, das System oder einzelne Gruppen scharf oder unscharf zu schalten oder den Nachtmodus zu steuern.
Die KeyArm-Funktion wird von allen Hub-Zentralen (außer dem Hub-Modell) mit OS Malevich 2.17 und höher unterstützt.
KeyArm Zone (Scharf/Unscharf Eingang) für Ajax Systeme konfigurieren
Der Gerätetyp wird in den Einstellungen der Zone angegeben, an die das kabelgebundene Gerät angeschlossen ist. Der ausgewählte Typ bestimmt den Text der Alarm- und Ereignismeldungen des angeschlossenen Geräts sowie die Ereigniscodes, die an die NSL gesendet werden.
Die Sensormodi Sperrelement prüfen und Riegelschaltkontakt prüfen dienen dazu, externe Sperrelemente und Riegelschaltkontakte nach dem Prinzip der Zwangsführung in das Ajax System einzubinden.
Typen von kabelgebundenen Geräten
Betriebsmodus „Alarme erkennen“ | |||
Ereignistyp | Symbol | Bedeutung | |
Sabotagealarm |  | Alarm bei Auslösung eines Manipulationsschalters des Melders/Geräts. | |
Einbruch |  | Alarm bei Auslösung von Bewegungs-, Öffnungs- oder anderen Meldern. | |
Brand |  | Alarm bei Auslösung von Brandmeldern. | |
Notfallhilfe |  | Alarm bei Betätigung der Notruftaste. | |
Paniktaste |  | Alarm bei Betätigung der Paniktaste. | |
Gasalarm |  | Alarm bei erhöhter Gaskonzentration. | |
Störung |  | Ereignis, das durch einen Fehler in einem angeschlossenen Melder oder Gerät verursacht wird. | |
Überschwemmung |  | Alarm bei einer Überschwemmung. | |
Glasbruch |  | Alarm bei Auslösung des Glasbruchsensors. Dieser Ereignistyp ist nur im Betriebsmodus Impuls möglich. | |
Hohe Temperatur |  | Alarm bei Überschreitung der oberen Temperaturgrenze. | |
Niedrige Temperatur |  | Alarm bei Überschreitung der unteren Temperaturgrenze. | |
Abdeckung (Masking) |  | Alarm, wenn das Gerät abgedeckt wird. | |
Bedrohungscode (Öffnen) |  | Alarm bei Eingabe des Bedrohungscodes. Dieser Ereignistyp ist nur im Betriebsmodus Impuls möglich. | |
Vibration (seismischer Sensor) |  | Alarm bei Auslösung des seismischen Sensors. Dieser Ereignistyp ist nur im Betriebsmodus Impuls möglich. | |
Benutzerdefiniert |  | Benutzerdefinierter Ereignistyp. Wird weder an die Leitstelle des Sicherheitsunternehmens noch an die Benutzer per SMS gesendet. | |
Scharf-/Unscharfschalten | |||
Symbol | Bedeutung | ||
 | Es ist möglich, eine KeyArm-Zone (Eingang Scharf/Unscharf) einzurichten, um den Sicherheitszustand des Systems mit einem externen Gerät zu ändern, das an den Superior MultiTransmitter Fibra angeschlossen ist. KeyArm ermöglicht es, das System oder einzelne Gruppen scharf oder unscharf zu schalten oder den. Nachtmodus zu steuern. Die KeyArm-Funktion wird von kompatiblen Hub-Zentralen mit OS Malevich 2.17 und höher unterstützt. Wenn die Funktion „Abhängige Gruppe“ für Gruppen konfiguriert ist, kann sich ihr Sicherheitsstatus abhängig von ihren Einstellungen und dem Status der initiierenden Gruppen automatisch ändern. . KeyArm Zone (Scharf/Unscharf Eingang) für Ajax Systeme konfigurieren | ||
Sperrelement prüfen | |||
Symbol | Bedeutung | ||
 | Sie können den Modus Sperrelement prüfen konfigurieren, um Benachrichtigungen über den Status des Sperrelements von Drittanbietern zu erhalten. Die Funktion Sperrelement prüfen wird von kompatiblen Hub-Zentralen mit OS Malevich 2.25 und höher unterstützt. Diese Funktion ist Teil des Zwangsläufigkeitsprinzips. | ||
Control of bolt lock | |||
Symbol | Bedeutung | ||
 | Sie können den Modus Riegelschaltkontakt prüfen konfigurieren, um Benachrichtigungen über den Riegelstatus zu erhalten. Die Funktion Riegelschaltkontakt prüfen wird von kompatiblen Hub-Zentralen mit OS Malevich 2.25 und höher unterstützt. Diese Funktion ist Teil des Zwangsläufigkeitsprinzips. | ||
Typen des Anschlusses von kabelgebundenen Geräten
NO (normal offen).
NC (normal geschlossen).
EOL (Anschluss mit einem Widerstand).
2EOL (Anschluss mit zwei Widerständen).
3EOL (Anschluss mit drei Widerständen).
In der Ajax-App kann der Normalzustand (normal offen oder normal geschlossen) für jedes Klemmenpaar gewählt werden: für Alarm-, Sabotage-, Störungsklemmen. Dadurch kann jeder Melder mit potentialfreien Kontakten an den Superior MultiTransmitter Fibra angeschlossen werden, unabhängig von seiner Konfiguration.
Fibra-Kommunikationsprotokoll
Das Integrationsmodul verwendet die Fibra-Technologie zur Übertragung von Alarmen und Ereignissen. Dabei handelt es sich um ein bidirektionales, kabelgebundenes Datenübertragungsprotokoll, das eine schnelle und zuverlässige Kommunikation zwischen der Hub-Zentrale und dem Integrationsmodul ermöglicht. Durch die Verbindung per Bus liefert Fibra Alarme und Ereignisse sofort, selbst wenn 100 Melder an das System angeschlossen sind.
Fibra unterstützt die Blockverschlüsselung mit einem dynamischen Schlüssel und verifiziert jede Kommunikationssitzung mit den Geräten, um Sabotage und Gerätevortäuschung zu verhindern. Das Protokoll sieht regelmäßige Abfragen der Geräte in einer festgelegten Abfragefrequenz durch die Hub-Zentrale vor, um die Kommunikation zu überwachen und den Zustand der Systemgeräte in Echtzeit in den Ajax-Apps anzuzeigen.
Übertragung von Ereignissen an die Notruf- und Serviceleitstelle (NSL)
Ein Ajax-Sicherheitssystem kann Alarme sowohl an die Überwachungsanwendung PRO Desktop als auch an die Notruf- und Serviceleitstelle (NSL) in SurGard (Contact ID), SIA (DC-09), ADEMCO 685 und anderen proprietären Protokollformaten übertragen.
Auf welche NSL kann das Ajax System aufgeschaltet werden
Der Superior MultiTransmitter Fibra kann die folgenden Ereignisse übertragen:
Sabotagealarm/Wiederherstellung des Superior MultiTransmitter Fibra.
Alarm/Wiederherstellung der angeschlossenen Geräte.
Verlust/Wiederherstellung der Verbindung zwischen dem Superior MultiTransmitter Fibra und der Hub-Zentrale.
Deaktivierung/Aktivierung des Superior MultiTransmitter Fibra.
Deaktivierung/Aktivierung von kabelgebundenen Meldern und Geräten, die an den Superior MultiTransmitter Fibra angeschlossen sind.
Erfolgloser Versuch, das System scharf zu schalten (bei aktivierter Integritätsprüfung).
Sobald ein Alarm eingeht, weiß der Betreiber der Überwachungsstation im Sicherheitsunternehmen, was passiert ist und wo das schnelle Einsatzteam benötigt wird. Alle Ajax-Geräte sind adressierbar, sodass Ereignisse, der Gerätetyp, dessen Name und Raum an PRO Desktop und die NSL übertragen werden können. Die Liste der übertragenen Parameter kann je nach Typ der NSL und ausgewähltem Kommunikationsprotokoll variieren.
Die ID und die Nummer der Schleife (Zone) des Integrationsmoduls sowie aller angeschlossenen Geräte sind in den Zuständen in den Ajax-Apps zu finden. Zum Überprüfen der Nummer von der Schleife (Zone), öffnen Sie die Zustände des Integrationsmoduls oder des angeschlossenen kabelgebundenen Geräts. Die Gerätenummer entspricht der Nummer der Schleife (Zone).
Auswahl des Installationsortes
Das Integrationsmodul Superior MultiTransmitter Fibra wird mit den mitgelieferten Schrauben an einer vertikalen Oberfläche montiert. Alle notwendigen Löcher zur Befestigung sind bereits im Gehäuse vorhanden. Der Superior MultiTransmitter Fibra ist für die Installation in Innenräumen vorgesehen.
Die vertikale Befestigung des Integrationsmoduls ist erforderlich, damit der Manipulationsschalter ausgelöst wird, wenn jemand versucht, das Gerät zu entfernen. Lesen Sie die Dokumentation des Akkus, bevor Sie ihn installieren: Einige Akkus können nur vertikal (mit den Polen nach oben) eingebaut werden. Eine andere Position kann zu einer schnellen Entladung des Akkus führen.
Wir empfehlen, einen Installationsort zu wählen, wo das Gerät vor neugierigen Blicken geschützt ist – zum Beispiel im Lagerraum. Dies trägt dazu bei, das Sabotagerisiko des Integrationsmoduls und daran angeschlossener Geräte zu verringern.
Bei der Wahl des Installationsortes für den Superior MultiTransmitter Fibra sind die Faktoren zu berücksichtigen, die den ordnungsgemäßen Betrieb des Geräts beeinflussen:
Fibra-Signalstärke.
Kabellänge zum Anschluss des Superior MultiTransmitter Fibra.
Kabellänge zum Anschluss der kabelgebundenen Geräte an den Superior MultiTransmitter Fibra.
Berücksichtigen Sie die Empfehlungen zur Platzierung bei der Planung des Sicherheitssystems für Ihr Objekt. Planung und Installation des Sicherheitssystems sollten von Fachleuten durchgeführt werden. Die Liste der autorisierten Ajax-Partner finden Sie hier.
Installieren Sie den Superior MultiTransmitter Fibra nicht
Im Außenbereich. Dies kann zum Ausfall des Integrationsmoduls führen.
In Gebäuden, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen und das Integrationsmodul beschädigen können.
An Orten mit schwacher oder instabiler Fibra Signalstärke, die zum Verlust der Verbindung zum Hub führen kann.

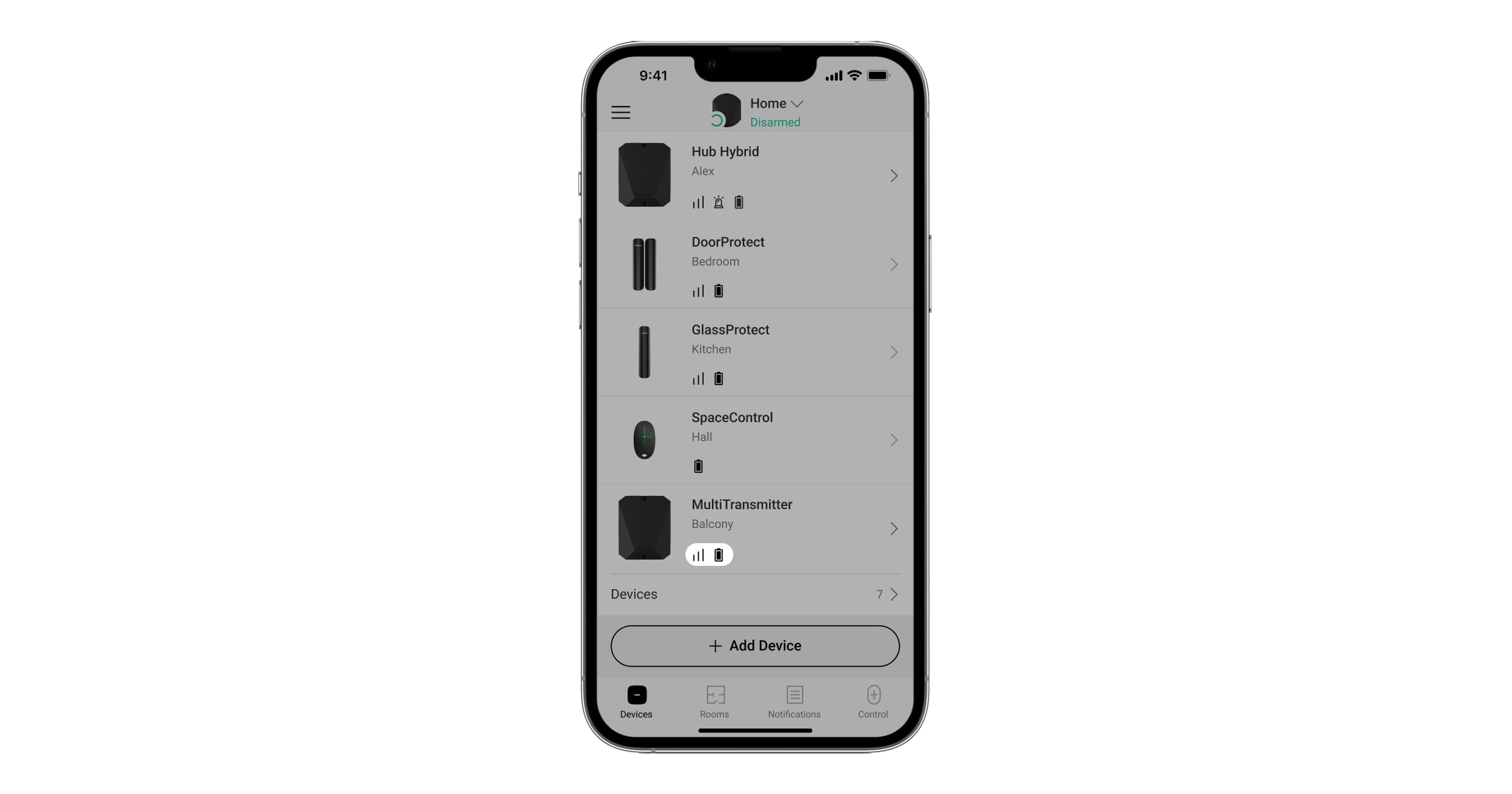

Fibra-Signalstärke
Die Fibra Signalstärke wird durch die Anzahl der nicht zugestellten oder beschädigten Datenpakete in einem bestimmten Zeitraum bestimmt. Das Symbol auf der Registerkarte Geräte
zeigt die Signalstärke an:
Drei Balken: ausgezeichnete Signalstärke.
Zwei Balken: gute Signalstärke.
Ein Balken: geringe Signalstärke, ein stabiler Betrieb ist nicht gewährleistet.
Durchgestrichenes Symbol: kein Signal, ein stabiler Betrieb ist nicht gewährleistet.
Was ist der Fibra Signalstärketest
Die Signalstärke wird durch die folgenden Faktoren beeinflusst:
Die Anzahl der an eine Fibra-Linie angeschlossenen Geräte.
Kabellänge und Kabeltyp.
Die Richtigkeit des Anschlusses der Kabel an die Klemmen.
Planung
Es ist von entscheidender Bedeutung, das Systemprojekt richtig zu planen, um die korrekte Installation und Konfiguration der Geräte sicherzustellen. Bei der Planung müssen die Anzahl und Art der Geräte im Objekt, ihre genaue Position und Montagehöhe, die Länge der Fibra Buslinien und der Kabel von anderen Geräten, die Art der verwendeten Kabel und andere Faktoren berücksichtigt werden. Tipps für die Planung von Fibra Systemen finden Sie in diesem Artikel.
Topologien
Fibra ist ein Protokoll zur Datenübertragung für kabelgebundene Ajax Geräte. Rein physikalisch sieht Fibra wie eine Busverbindung aus: Die Melder sind über ein vieradriges Kabel mit der Hub-Zentrale verbunden. Derzeit unterstützen Ajax Systeme drei Topologien: Linie, Ring und Baum. In diesem Artikel erfahren Sie mehr über Topologien.
Kabellänge und Kabeltyp
Für den Superior MultiTransmitter Fibra
Die maximale Reichweite einer kabelgebundenen Verbindung beträgt 2000 Meter in der Linientopologie und 500 Meter in der Ringtopologie.
Empfohlene Kabeltypen:
U/UTP Kat.5 4 × 2 × 0,51 mm (24 AWG), Kupferleiter.
Signalkabel 4 × 0,22 mm², Kupferleiter.
Wird ein anderer Kabeltyp verwendet, kann die Kommunikationsreichweite für die kabelgebundene Verbindungen variieren. Andere Kabeltypen wurden nicht getestet.
Für die kabelgebundene Geräte von Drittherstellern
Die maximale Kabellänge für den Anschluss der Geräte von Drittanbietern an den Superior MultiTransmitter Fibra beträgt 400 Meter.
Empfohlene Kabeltypen:
Signalkabel 4 × 0,22 mm², Kupferleiter.
Signalkabel 4 × 0.22 mm², verkupfertes Aluminium als Leitermaterial.
Wenn Sie einen anderen Kabeltyp verwenden, kann die Kommunikationsreichweite für kabelgebundene Verbindungen variieren. Andere Kabeltypen wurden nicht getestet.
Überprüfung mit einem Rechner
Wir haben einen speziellen Rechner der Fibra Stromversorgung entwickelt, mit welchem Sie überprüfen können, ob das Projekt richtig geplant wurde und wie das System in der Praxis funktionieren wird. Dieser hilft bei der Überprüfung der Verbindungsqualität und der Kabellänge für kabelgebundene Fibra Geräte während der Projektplanung.
Zusätzliche Informationen
Der maximale Strom, den Superior Hub Hybrid insgesamt für alle Fibra-Linien liefern kann, beträgt 600 mA. Bitte beachten Sie, dass der Gesamtstromverbrauch der Geräte im System von dem Typ des Kabels, seiner Länge, dem Typ des angeschlossenen Geräts, der Qualität des Anschlusses von Leitern und anderen Faktoren abhängig ist. Daher empfehlen wir, das Projekt nach der Auswahl der Geräte mit dem Rechner der Fibra-Stromversorgung zu überprüfen.
Mit den Standardeinstellungen können bis zu 100 Geräte an den Superior Hub Hybrid angeschlossen werden. Jedes an den Superior MultiTransmitter Fibra angeschlossene Gerät belegt außerdem einen Steckplatz innerhalb dieser begrenzten Zahl der an die Hub-Zentrale anzuschließbaren Geräte.
Der Superior MultiTransmitter Fibra unterstützt EOL-Widerstände von 1 bis 15 kΩ. Der Gesamtwiderstandswert aller Widerstände beträgt bis zu 30 kΩ. Um den Manipulationsschutz zu verbessern, können in einem Melder EOL-Widerstände mit unterschiedlichen Widerstandswerten verwendet werden. Das empfohlene Widerstandsverhältnis der EOL-Widerstände: R1＝R, R2＝2·R, R3＝3·R.
Das Integrationsmodul verfügt über vier 10,5–15-V⎓-Stromversorgungsleitungen: eine für die Brandmelder und drei für andere Geräte.
Nach einem Alarm erfordern die Brandmelder einen Strom-Reset, um den normalen Betriebsmodus wiederherzustellen. Daher sollte die Stromversorgung der Brandmelder nur an eine gesonderte Linie angeschlossen werden. Vermeiden Sie auch den Anschluss anderer Melder und Geräte an die Leistungsklemmen von Brandmeldern, da dies zu Fehlalarmen oder fehlerhaftem Betrieb der Geräte führen kann.
Vorbereitung der Installation
Kabelanordnung
Informieren Sie sich vor Beginn der Kabelverlegung über die in Ihrer Region geltenden Elektro- und Brandschutzvorschriften. Halten Sie sich strikt an diese Normen und Vorschriften. Tipps zur Kabelorganisation finden Sie in diesem Artikel.
Kabelführung
Es wird empfohlen, vor der Installation den Abschnitt Auswahl des Installationsortes sorgfältig zu lesen. Vermeiden Sie jede Abweichung vom geplanten Projekt des Systems. Die Nichtbeachtung der grundlegenden Installationsregeln für Superior MultiTransmitter Fibra und der Empfehlungen in dieser Bedienungsanleitung kann zu Fehlfunktionen und zum Verlust der Verbindung zum Gerät führen.
Signalkabel müssen in einem Abstand von mindestens 50 cm zu den Stromkabeln verlegt werden, wenn sie parallel verlaufen. Sollten diese sich kreuzen, muss dies in einem 90° Winkel geschehen.Beachten Sie den zulässigen Biegeradius des Kabels. Dieser wird vom Hersteller in den Kabelspezifikationen angegeben. Andernfalls riskieren Sie, den Leiter zu beschädigen oder zu brechen. Tipps zur Kabelverlegung finden Sie in diesem Artikel.
Vorbereitung der Kabel zum Anschluss
Entfernen Sie die Isolierung der Kabel mit einer geeigneten Abisolierzange. Die Kabelenden, die in die Klemmen des Melders gesteckt werden, sollten verzinnt oder mit einer Aderendhülse gecrimpt werden. Dies gewährleistet eine zuverlässige Verbindung und schützt den Leiter vor Oxidation. Tipps zur Vorbereitung der Kabel finden Sie in diesem Artikel.
Die Merkmale von Gehäusen der kabelgebundenen Geräte von Drittanbietern können die Verwendung von isolierten Aderendhülsen ausschließen. Zum Anschluss solcher Geräte können Sie eine Aderendhülse ohne Isolierung mit einem Querschnitt von 0,5 mm² oder mehr verwenden.
Installation
Vergewissern Sie sich vor der Installation von Superior MultiTransmitter Fibra, dass Sie den optimalen Standort gewählt haben, der den Anforderungen dieses Benutzerhandbuchs entspricht. Die Kabel müssen verdeckt und an einem für Eindringlinge schwer zugänglichen Ort verlegt werden, um das Risiko von Sabotageakten zu verringern. Idealerweise sollten sie in den Wänden, im Boden oder in der Decke verlegt werden. Führen Sie vor der endgültigen Installation den Fibra-Signalstärkentest durch.
Beim Anschließen an die Klemmen des Geräts sollten die Kabel nicht miteinander verdrillt, sondern verlötet werden. Die Enden der Drähte, die in die Klemmen gesteckt werden, sollten verzinnt oder mit speziellen Spitzen gecrimpt werden. Dadurch wird eine zuverlässige Verbindung gewährleistet. Beachten Sie beim Anschluss des Integrationsmoduls und der Fremdgeräte die Sicherheitsverfahren und Regeln für Elektroinstallationsarbeiten.
Verbindung mit der Hub-Zentrale
Entfernen Sie den Gehäusedeckel des Superior MultiTransmitter Fibra, indem Sie die unteren und oberen Schrauben mit dem mitgelieferten Sechskantschlüssel lösen.
Entfernen Sie die Platine des Superior MultiTransmitter Fibra aus den Halterungen, indem Sie sie zur Seite ziehen.
Bereiten Sie die Kabelöffnungen vor, indem Sie die perforierten Teile des Gehäuses vorsichtig ausbrechen.
Befestigen Sie das Gehäuse mit den mitgelieferten Schrauben an einer senkrechten Fläche am gewählten Montageort. Verwenden Sie alle Befestigungspunkte des Gehäuses. Einer von ihnen befindet sich im perforierten Teil über dem Tamper und ist für die Auslösung des Manipulationsschalters erforderlich, falls versucht wird, das Gehäuse des Superior MultiTransmitter Fibra von der Oberfläche zu lösen.
Trennen Sie die externe Stromversorgung und die Reservebatterie der Hub-Zentrale.
1 — Reservebatterie.
2 — Externe Stromversorgung.Um die INCERT-Anforderungen zu erfüllen, verwenden Sie den Schraubklemmenadapter für den Anschluss der externen Stromversorgung. Mehr erfahren.
Ziehen Sie das Kabel in die Hub-Zentrale. Schließen Sie die Drähte an die Linie der Hub-Zentrale an.
+24V — Stromversorgungsklemme von 24 V⎓.
А, B — Signalanschlüsse.
GND — Erdungsklemme.Ziehen Sie das Kabel von der Hub-Zentrale durch die gebohrten Löcher in das Gehäuse des Integrationsmoduls.
Installieren Sie die Platine des Superior MultiTransmitter Fibra auf die speziellen Halterungen im Gehäuse.
Wenn das Integrationsmodul nicht das letzte in der Verbindungslinie ist, bereiten Sie im Voraus ein zweites Kabel vor. Die Enden der Drähte des ersten und zweiten Kabels, die in die Klemmen des Geräts eingeführt werden, sollten verzinnt und zusammengelötet oder mit einer speziellen Hülse gecrimpt werden.
Schließen Sie die Drähte an die Klemmen gemäß dem untenstehenden Schema an. Beachten Sie die Polarität und die Anschlussreihenfolge der Kabel. Befestigen Sie die Kabel sicher an den Klemmen.
+24V — Stromversorgungsklemme von 24 V⎓.
А, B — Signalanschlüsse.
GND — Erdungsklemme.Bei Verwendung der Linientopologie: Wenn das Integrationsmodul das letzte in einer Linie ist, installieren Sie einen Abschlusswiderstand, indem Sie ihn an die Signalklemmen des Geräts anschließen. Für die Ringtopologie wird kein Abschlusswiderstand benötigt.
Mehr zu Topologien zum Anschluss der Ajax-Geräte
Wir empfehlen die Verwendung der Ringtopologie (Hub-Zentrale – Gerät – Hub-Zentrale). Das verbessert den Schutz des Systems vor Manipulationen.
Fixieren Sie die Kabel mit Kabelbindern an speziellen Halterungen im Gehäuse.
Installieren Sie eine 12-V⎓-Reservebatterie an den speziellen Halterungen in einem Gehäuse. Bitte beachten Sie, dass der Superior MultiTransmitter Fibra an die Netzteile von Drittanbietern nicht angeschlossen werden kann.
Wir empfehlen die Verwendung der 12-V⎓-Batterien mit einer Kapazität von 4 oder 7 A∙h. Für solche Batterien sind spezielle Halterungen im Gehäuse vorgesehen. Sie können auch ähnliche Batterien mit einer unterschiedlichen Kapazität, der entsprechenden Größe und einer Ladezeit von nicht mehr als 40 Stunden verwenden. Die maximalen Abmessungen der im Gehäuse zu installierenden Batterie betragen 150 × 65 × 94 mm, das Gewicht beträgt 5 kg.
Schließen Sie die Reservebatterie mit dem mitgelieferten Kabel an die Klemmen der Platine gemäß dem Schaltplan unten an. Beachten Sie die Polarität und die Anschlussreihenfolge der Kabel. Befestigen Sie die Kabel sicher an den Klemmen.
Schließen Sie die externe Stromversorgung von 100–240 V~ an das Integrationsmodul an.
Schließen Sie die Reservebatterie und die externe Stromversorgung an die Hub-Zentrale an. Schalten Sie die Hub-Zentrale ein.
Führen Sie einen Fibra-Signalstärkentest durch. Die empfohlene Signalstärke beträgt zwei bis drei Balken. Wenn die Signalstärke ein oder null Balken beträgt, überprüfen Sie die Richtigkeit der Verbindung und die Unversehrtheit des Kabels.
Bringen Sie den Deckel an das Gehäuse des Integrationsmoduls an. Sichern Sie ihn mit Schrauben mit dem mitgelieferten Sechskantschlüssel an der Unterseite und Oberseite des Deckels.
Anschluss der kabelgebundenen Geräte an den Superior MultiTransmitter Fibra
Entfernen Sie den Gehäusedeckel des Superior MultiTransmitter Fibra, indem Sie die unteren und oberen Schrauben mit dem mitgelieferten Sechskantschlüssel lösen.
Schalten Sie den Superior MultiTransmitter Fibra aus, indem Sie die Ein-/Aus-Taste gedrückt halten.
Trennen Sie die externe 100–240-V~-Stromversorgung und die Reservebatterie des Superior MultiTransmitter Fibra.
Wählen Sie die Zone des Superior MultiTransmitter Fibra aus, an die Sie ein Gerät anschließen möchten.
Führen Sie das Kabel des Fremdgeräts in das Gehäuse des Integrationsmoduls ein.
Schließen Sie das Gerät an den Superior MultiTransmitter Fibra an und befestigen Sie die Kabel sicher in den Klemmen. Der Schaltplan ist im Benutzerhandbuch zu finden, das vom Hersteller des kabelgebundenen Geräts zur Verfügung gestellt wird.
Lesen Sie die Anweisungen des Herstellers, bevor Sie das Gerät an den Superior MultiTransmitter Fibra anschließen.
So schließen Sie ein kabelgebundenes Gerät an den Superior MultiTransmitter Fibra an
Sichern Sie das Kabel mit Kabelbindern an den speziellen Halterungen im Inneren des Gehäuses.
Schließen Sie eine externe 100–240-V~-Stromversorgung und eine Reservebatterie an den Superior MultiTransmitter Fibra an.
Überprüfen Sie die Funktionalität des angeschlossenen kabelgebundenen Geräts.
Hinzufügen zum System
Überprüfen Sie die Kompatibilität der Geräte, bevor Sie sie dem System hinzufügen. Nur verifizierte Partner können Fibra Geräte in den Ajax PRO Apps hinzufügen und konfigurieren.
Bevor Sie ein Gerät hinzufügen
Installieren Sie die Ajax PRO App.
Melden Sie sich bei einem PRO-Konto an oder erstellen Sie ein neues Konto.
Wählen Sie einen Space aus oder erstellen Sie einen neuen.
Fügen Sie mindestens einen virtuellen Raum hinzu.
Fügen Sie zur App eine kompatible Hub-Zentrale hinzu. Stellen Sie sicher, dass die Hub-Zentrale eingeschaltet ist und über Ethernet, WLAN und/oder Mobilfunk mit dem Internet verbunden ist.
Vergewissern Sie sich, dass der Space unscharf ist und die Hub-Zentrale keine Updates durchführt, indem Sie ihren Status in der Ajax App überprüfen.
Hinzufügen zur Hub-Zentrale
Um ein Gerät automatisch hinzufügen zu lassen:
Öffnen Sie die Ajax PRO App. Wählen Sie die Hub-Zentrale aus, zu der Sie Superior MultiTransmitter Fibra hinzufügen möchten.
Gehen Sie zur Registerkarte Geräte
und klicken Sie auf Gerät hinzufügen.
Wählen Sie Alle Fibra Geräte hinzufügen. Die Hub-Zentrale scannt die Fibra Buslinien. Nach dem Scannen werden alle Geräte angezeigt, die mit der Hub-Zentrale verbunden sind und noch nicht zum System hinzugefügt wurden.
Das Scannen ist auch im Menü Leitungen verfügbar:
Hub-Zentrale → Einstellungen
→ Leitungen → Alle Fibra Geräte hinzufügen.
Wählen Sie das Gerät aus der Liste aus. Die LED des ausgewählten Geräts beginnt zu blinken.
Legen Sie den Gerätenamen fest, und geben Sie den Raum und die Sicherheitsgruppe an, wenn der Gruppenmodus aktiviert ist.
Klicken Sie auf Speichern.
Das mit der Hub-Zentrale verbundene Gerät erscheint in der Geräteliste der Ajax App.
Um ein Gerät manuell hinzuzufügen:
Öffnen Sie die Ajax PRO App. Wählen Sie die Hub-Zentrale aus, zu der Sie Superior MultiTransmitter Fibra hinzufügen möchten.
Gehen Sie zur Registerkarte Geräte
Geben Sie einen Namen für das Gerät ein.
Scannen Sie den QR-Code oder geben Sie die Geräte-ID manuell ein. Der QR-Code mit der Geräte-ID befindet sich auf dem Gehäuse des Geräts. Er ist auch auf der Verpackung des Geräts angegeben.
Wählen Sie einen virtuellen Raum und eine Sicherheitsgruppe (wenn der Gruppenmodus aktiviert ist).
Schalten Sie das Integrationsmodul ein, indem Sie die Ein/Aus-Taste gedrückt halten.
Klicken Sie auf Hinzufügen.
Wenn das Hinzufügen fehlschlägt, überprüfen Sie die Kabelverbindung und versuchen Sie es erneut. Wenn bereits die maximale Anzahl von Geräten zur Hub-Zentrale hinzugefügt wurde, wird beim Hinzufügen eine Fehlermeldung angezeigt.
Das mit der Hub-Zentrale verbundene Integrationsmodul erscheint in der Geräteliste in der Ajax App. Die Aktualisierungshäufigkeit für den Gerätestatus in der Liste hängt von den Einstellungen Jeweller/Fibra ab, der Standardwert beträgt 36 Sekunden.
Der Superior MultiTransmitter Fibra funktioniert nur mit einer einzelnen Hub-Zentrale. Nach dem Verbinden mit einer neuen Hub-Zentrale stoppt das Integrationsmodul den Austausch von Befehlen mit der alten. Nach dem Hinzufügen zur neuen Hub-Zentrale wird der Superior MultiTransmitter Fibra aus der Geräteliste der alten Hub-Zentrale nicht entfernt. Sie sollten den manuell in den Ajax-Apps löschen.
So fügen Sie ein angeschlossenes kabelgebundenes Gerät hinzu
Im Ajax System belegt jedes an den Superior MultiTransmitter Fibra angeschlossene Gerät einen Platz innerhalb der begrenzten Anzahl von Geräten, die an die Hub-Zentrale angeschlossen werden können.
Öffnen Sie das Menü Geräte
Wählen Sie den Superior MultiTransmitter Fibra aus der Liste aus.
Klicken Sie auf das Menü Geräte unter dem Symbol des Integrationsmoduls.
Klicken Sie auf Wählen Sie Alle Fibra-Geräte hinzufügen.
Weisen Sie dem Gerät einen Namen zu.
Wählen Sie die kabelgebundene Zone aus, an die das Gerät physisch angeschlossen wird.
Wählen Sie einen virtuellen Raum und eine Sicherheitsgruppe aus, wenn der Gruppenmodus aktiviert ist.
Klicken Sie auf Geräte Hinzufügen. Das Gerät wird innerhalb von 30 Sekunden hinzugefügt.
Die Aktualisierung des Gerätestatus hängt von den Jeweller/Fibra-Einstellungen ab; der Standardwert ist 36 Sekunden.
Wenn die Verbindung fehlschlägt, überprüfen Sie die Kabelverbindung und versuchen Sie es erneut. Wenn der Hub-Zentrale bereits die maximale Anzahl von Geräten hinzugefügt wurde (für Superior Hub Hybrid ist der Standardwert 100), erhalten Sie eine Fehlermeldung, wenn Sie versuchen, ein Gerät hinzuzufügen.
Um den Erfassungsbereichstest durchzuführen, lösen Sie das angeschlossene Fremdgerät aus (z. B. Bewegung bei Bewegungsmeldern usw.). Der Status des Fremdgerätes wird in der Anwendung und durch die LED-Anzeige des Gerätes, sofern vorhanden, angezeigt.
.
Funktionsprüfung
Das Ajax System bietet mehrere Tests, um den richtigen Installationsort für die Geräte auszuwählen. Die Tests beginnen nicht sofort, sondern spätestens nach einem Abfrageintervall „Hub-Zentrale – Gerät“.
Der Fibra-Signalstärkentest ist für den Superior MultiTransmitter Fibra verfügbar. Mit diesem Test können Sie die Stärke und Stabilität des Signals am Installationsort bestimmen.
So führen Sie den Test in der Ajax PRO App durch:
Wählen Sie den erforderlichen Space aus.
Öffnen Sie die Registerkarte Geräte
Wählen Sie den Superior MultiTransmitter Fibra aus der Liste aus.
Gehen Sie zu den Einstellungen
.
Führen Sie den Fibra Signalstärketest durch.
Symbole
Die Symbole zeigen einige Zustände der Geräte an. Diese werden in der Ajax-App unter Geräte angezeigt.
Symbole des Superior MultiTransmitter Fibra
Symbol | Bedeutung |
Fibra-Signalstärke – zeigt die Signalstärke zwischen der Hub-Zentrale und dem Integrationsmodul an. Der empfohlene Wert liegt bei 2–3 Balken. | |
Ein an den Superior MultiTransmitter Fibra angeschlossener Brandmelder hat einen Alarm registriert. | |
Der Ladezustand der Reservebatterie des Superior MultiTransmitter Fibra. | |
Der Superior MultiTransmitter Fibra hat eine Fehlfunktion. Eine Liste der Störungen ist in den Zuständen des Integrationsmoduls verfügbar. | |
Superior MultiTransmitter Fibra ist deaktiviert. | |
Ereignisse der Auslösung des Manipulationsschalters von Superior MultiTransmitter Fibra werden deaktiviert. | |
Superior MultiTransmitter Fibra ist bis zur nächsten Unscharfschaltung des Systems deaktiviert. | |
Die Benachrichtigungen über die Auslösung des Sabotagekontaktes des Superior MultiTransmitter Fibra sind bis zur ersten Unscharfschaltung des Systems deaktiviert. | |
Das Gerät hat die Verbindung zur Hub-Zentrale verloren oder die Hub-Zentrale hat die Verbindung zum Ajax Cloud-Server verloren. | |
Das Gerät wurde nicht auf die neue Hub-Zentrale übertragen. |
Symbole der angeschlossenen Geräte
Symbol | Bedeutung |
Die Funktion Türglocke ist aktiviert. | |
Die Ein- und/oder Ausgangsverzögerung ist aktiviert. | |
Das Gerät arbeitet im Modus Immer aktiv. | |
Das Gerät wird aktiviert, wenn der Nachtmodus eingeschaltet ist. | |
Die Meldung an die Leitstelle ist für das Gerät deaktiviert. | |
Der Zustand des Geräts ist OK. Wird nur bei EOL-, NC- und NO-Anschlüssen angezeigt. | |
Das Gerät hat einen Kurzschluss. Wird nur bei EOL-, NC- und NO-Anschlüssen angezeigt. | |
Der Zustand des Manipulationsschalters des Geräts ist OK.* | |
Alarm durch Auslösung des Manipulationsschalters.* | |
Der Zustand der Einbruchssensoren ist OK.* | |
Einbruchalarm.* | |
Der Zustand der Notfallhilfe-Taste ist OK.* | |
Alarm durch Betätigung der Notfallhilfe-Taste.* | |
Der Zustand der Paniktaste ist OK.* | |
Alarm durch Betätigung der Paniktaste.* | |
Der Zustand des Brandsensors ist OK.* | |
Das Gerät hat einen Feueralarm erkannt.* | |
Der Zustand des Gassensors ist OK.* | |
Gasalarm.* | |
Der Zustand des Geräts ist OK.* | |
Fehlfunktion des Geräts erkannt.* | |
Der Zustand des Überschwemmungssensors ist OK.* | |
Überschwemmungsalarm.* | |
Der Zustand des Glasbruchsensors ist OK.* | |
Glasbruchalarm.* | |
Der Zustand des Hochtemperatursensors ist OK.* | |
Alarm bei Überschreitung der oberen Temperaturgrenze.* | |
Der Zustand des Niedrigtemperatursensors ist OK.* | |
Alarm bei Überschreitung der unteren Temperaturgrenze.* | |
Der Zustand des Abdeckungssensors ist OK.* | |
Abdeckungsalarm.* | |
Der Zustand des Geräts für die Eingabe des Bedrohungscodes ist OK.* | |
Alarm durch Unscharfschaltung des Systems mit einem Bedrohungscode.* | |
Der Zustand des Vibrationssensors (seismisch) ist OK.* | |
Vibrationsalarm (seismisch).* | |
Der Zustand des Geräts, dem der benutzerdefinierte Ereignistyp zugewiesen wurde, ist OK.* | |
Alarm des Geräts, dem der benutzerdefinierte Ereignistyp zugewiesen wurde.* | |
Der Sensor arbeitet im Modus Scharf-/Unscharfschalten. | |
Der Status des Sperrelements. | |
Der Status des Riegelschaltkontaks. | |
Das Gerät ist aufgrund einer zu hohen Anzahl von Alarmen automatisch deaktiviert. | |
Das Gerät ist durch den Wiederherstellungs-Timer automatisch deaktiviert. | |
Das Gerät wurde vom Systembenutzer deaktiviert. | |
Das Gerät ist bis zur ersten Unscharfschaltung des Systems deaktiviert. |
* Das Symbol wird nur bei 2EOL- und 3EOL-Verbindungen angezeigt.
Zustände
Zustände des Superior MultiTransmitter Fibra
Die Zustände enthalten Informationen über das Integrationsmodul und seine Funktionsfähigkeit. Die Zustände des Superior MultiTransmitter Fibra sind in der Ajax-App zu finden:
Öffnen Sie das Menü Geräte
Wählen Sie MultiTransmitter Fibra aus der Geräteliste aus.
Parameter | Bedeutung |
Datenimport | Es wird der Fehler beim Übertragen von Daten zur neuen Hub-Zentrale angezeigt:
|
Störung | Wenn Sie auf Das Feld wird nur bei einer erkannten Störung angezeigt. |
Fibra-Signalstärke | Signalstärke zwischen der Hub-Zentrale und dem Superior MultiTransmitter Fibra. Der empfohlene Wert liegt bei zwei oder drei Balken. Fibra ist ein Protokoll zur Übertragung von Ereignissen und Alarmen des Superior MultiTransmitter Fibra. |
Verbindung über Fibra | Zustand der Verbindung zwischen der Hub-Zentrale und dem Superior MultiTransmitter Fibra:
|
Leitungsspannung | Der Spannungswert auf der Fibra-Linie, an die das Integrationsmodul angeschlossen ist. |
Akku-Ladung | Der Ladezustand der angeschlossenen Batterie. Wird in Prozent in 5 %-Schritten angegeben. |
Gehäusedeckel | Der Zustand des Manipulationsschalters, der auf das Entfernen des Geräts aus der Halterung oder auf das Öffnen des Gehäuses reagiert:
|
Sabotagekontaktplatine | Zustand des Case-Sabotagekontakts, der mit der Platine des Integrationsmoduls verbunden ist:
|
Stromversorgung | Das Vorhandensein einer externen Stromversorgung von 100–240 V~:
|
Melder-Stromleitung | Der Status der Leitungsklemmen der kabelgebundenen Geräte von Drittanbietern:
|
Feuermelder-Stromleitung | Der Status der Leistungsklemmen der Brandmelder von Drittanbietern:
|
Dauerhafte Deaktivierung | Zeigt den Status der dauerhafte Gerätedeaktivierung an:
|
Eenmalige deactivering | Zeigt den Status der Einstellung für die einmalige Deaktivierung des Geräts an:
|
Firmware | Die Firmware-Version des Superior MultiTransmitter Fibra. |
Geräte-ID | QR-Code und ID (Seriennummer) des Superior MultiTransmitter Fibra. Befinden sich auf der Platine des Integrationsmoduls, auf der Rückseite des Gehäuses und auf der Verpackung. |
Gerät Nr. | Die Nummer der Schleife (Zone) des Superior MultiTransmitter Fibra. |
Leitung Nr. | Die Nummer der Fibra-Linie einer Hub-Zentrale, an die der Superior MultiTransmitter Fibra physikalisch angeschlossen ist. |
Zustände der angeschlossenen Geräte
Die Zustände zeigen Informationen über das Gerät und seine Funktionsfähigkeit an. Die Zustände der an den Superior MultiTransmitter Fibra angeschlossenen Geräte sind in der Ajax-App zu finden:
Öffnen Sie das Menü Geräte
Wählen Sie den Superior MultiTransmitter Fibra aus der Liste aus.
Klicken Sie auf Geräte unter dem Symbol des Superior MultiTransmitter Fibra.
Wählen Sie das Gerät aus der Liste aus.
Parameter | Bedeutung |
Störung | Wenn Sie auf tippen, wird eine Liste der Fehler des angeschlossenen kabelgebundenen Geräts angezeigt. Das Feld wird nur bei einer erkannten Störung angezeigt. |
Name des Superior MultiTransmitter Fibra | Der Zustand des Superior MultiTransmitter Fibra, an den das kabelgebundene Gerät angeschlossen ist:
|
Gerätezustand Wird für die Anschlusstypen Ohne EOL und EOL angezeigt | Der Status des angeschlossenen kabelgebundenen Geräts:
|
Sabotagesensor Wird für die Anschlusstypen 2EOL und 3EOL angezeigt | Zustand des Manipulationsschalters des angeschlossenen Geräts:
|
Sensor von „Name des ausgewählten Ereignistyps“ Wird für die Anschlusstypen 2EOL und 3EOL angezeigt | Der Zustand des angeschlossenen kabelgebundenen Geräts:
|
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. |
Gerätewiderstand Wird für die Anschlusstypen EOL, 2EOL und 3EOL angezeigt | Der Gesamtwiderstand des an das Gerät angeschlossenen Widerstands (oder der Widerstände) wird automatisch gemessen. Die Werte können auch manuell in 100-Ohm-Schritten eingegeben werden. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Es stehen zwei Optionen zur Verfügung:
Sie können die Geräteabschaltung auch separat konfigurieren:
Die Funktion wird in den Ajax PRO-Apps konfiguriert. |
Eenmalige deactivering | Zeigt den Status der Einstellung für die einmalige Deaktivierung des Geräts an:
|
Reaktion auf Alarme | |
Betriebsmodus | Zeigt die Reaktion des Melders auf Alarme:
|
Eingangsverzögerung (Sek.) | Eingangsverzögerungszeit: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung (Sek.) | Ausgangsverzögerungszeit: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Im Nachtmodus scharfgeschaltet | Wenn aktiviert, wird das Gerät scharf geschaltet, wenn das System in den Nachtmodus wechselt. |
Eingangsverzögerung im Nachtmodus (Sek.) | Dauer der Eingangsverzögerung im Nachtmodus: von 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung im Nachtmodus (Sek.) | Dauer der Ausgangsverzögerung im Nachtmodus: von 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Kabelgebundene Geräte № | Nummer der Zone des Superior MultiTransmitter Fibra, an die ein kabelgebundenes Gerät physikalisch angeschlossen ist. |
Gerät Nr. | Nummer der Schleife (Zone) des Geräts. |
Einstellungen
Einstellungen des Superior MultiTransmitter Fibra
So ändern Sie die Einstellungen des Superior MultiTransmitter Fibra:
Öffnen Sie das Menü Geräte
Wählen Sie den Superior MultiTransmitter Fibra aus der Liste aus.
Gehen Sie zu Einstellungen, indem Sie auf das Zahnradsymbol klicken
Stellen Sie die Parameter ein.
Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.
Einstellungen | Bedeutung |
Name | Der Name des Integrationsmoduls. Wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen im Ereignisprotokoll angezeigt. Um den Namen zu ändern, klicken Sie auf das Textfeld. Der Name kann 12 kyrillische oder 24 lateinische Zeichen enthalten. |
Raum | Auswählen eines virtuellen Raums des Superior MultiTransmitter Fibra. Der Name des Raums wird im SMS-Text und in Benachrichtigungen im Ereignisprotokoll angezeigt. |
Benachrichtigen, wenn der Akku nicht aufgeladen werden kann | Wenn dieser Schalter aktiviert ist, erhalten Sie Benachrichtigungen, wenn der Akku über einen längeren Zeitraum nicht vollständig aufgeladen wurde. Dieser Schalter ist standardmäßig aktiviert. |
Beim Scharfschalten den Gehäusezustand prüfen | Wenn die Option aktiviert ist, prüft das System bei der Scharfschaltung den Zustand des Gerätedeckels. Wenn diese Option deaktiviert ist, ignoriert das System den Zustand des Gerätedeckels während der Systemintegritätsprüfung und zeigt keine Fehlfunktionsanzeigen an. Diese Einstellung kann verwendet werden, wenn das Gerät in einem Ajax Case installiert ist und nicht mit seiner der Sabotagekontaktplatine verbunden ist. |
Widerstandsfehler der angeschlossenen Geräte melden | Wenn diese Option deaktiviert ist, werden Sie nicht über falsch angeschlossene Widerstände informiert. Diese Funktion wird von Superior MultiTransmitter Fibra-Integrationsmodulen mit Firmware-Version bis einschließlich 2.20 und Hub-Zentralen mit OS Malevich 2.22 und höher sowie in Apps ab den folgenden Versionen unterstützt:
|
Alarmierung durch Sirene bei Kurzschluss der Melder-Stromversorgung | Bei aktivierter Option werden die an das System angeschlossenen Sirenen aktiviert, wenn ein Kurzschluss in der Stromversorgungsleitung von am Integrationsmodul angeschlossenen Geräten erkannt wird. |
Fibra Signalstärkentest | Schaltet das Integrationsmodul in den Modus Fibra-Signalstärkentest. Mit dem Test können Sie die Fibra-Signalstärke zwischen der Hub-Zentrale und dem Integrationsmodul prüfen und den optimalen Installationsort bestimmen. |
Benutzerhandbuch | Öffnet das Benutzerhandbuch des Superior MultiTransmitter Fibra in der Ajax-App. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Es stehen drei Optionen zur Verfügung:
Mehr über die dauerhafte Deaktivierung von Geräten erfahren Das System ignoriert nur das deaktivierte Gerät. Geräte, die über Superior MultiTransmitter Fibra angeschlossen sind, arbeiten weiterhin im normalen Modus. Das System kann Geräte auch automatisch deaktivieren, wenn die festgelegte Anzahl an Alarmen überschritten wird oder die Wiederherstellungszeit abgelaufen ist. |
Eenmalige deactivering | Ermöglicht es dem Benutzer, Meldungen vom Gerät bis zur nächsten Unscharfschaltung zu deaktivieren. Drei Optionen sind verfügbar:
Das System ignoriert nur das deaktivierte Gerät. Geräte, die über Superior MultiTransmitter Fibra angeschlossen sind, arbeiten weiterhin im normalen Modus. |
Gerät löschen | Trennt den Superior MultiTransmitter Fibra von der Hub-Zentrale und löscht seine Einstellungen. |
Einstellungen der angeschlossenen Geräte
So ändern Sie die Einstellungen des angeschlossenen Geräts in der Ajax-App:
Öffnen Sie das Menü Geräte
Wählen Sie den Superior MultiTransmitter Fibra aus der Liste aus.
Klicken Sie auf Geräte unter dem Symbol des Superior MultiTransmitter Fibra.
Wählen Sie das Gerät aus der Liste aus.
Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol klicken
Stellen Sie die Parameter ein.
Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.
Einstellung | Bedeutung |
Name | Der Name des kabelgebundenen Geräts. Wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen im Ereignisprotokoll angezeigt. Um den Namen zu ändern, klicken Sie auf das Textfeld. Der Name kann 12 kyrillische oder 24 lateinische Zeichen enthalten. |
Raum | Auswählen des virtuellen Raums des Geräts. Der Name des Raums wird im SMS-Text und in Benachrichtigungen im Ereignisprotokoll angezeigt. |
Eingabetyp | Auswählen des Anschlusstyps für ein Fremdgerät:
|
Standardmäßiger Zustand | Auswählen des normalen Kontaktzustands des angeschlossenen Melders oder Geräts:
|
Sensor-Modus | Sensormodus des angeschlossenen Geräts:
|
Einstellungen für Scharf/Unscharf Eingang | Einstellungen für Scharf/Unscharf Eingang, wenn für den Sensor-Modus die Option Scharf-/Unscharfschalten gewählt wurde:
|
Ereignistyp | Auswahl des Ereignistyps des angeschlossenen Geräts. Weitere Informationen finden Sie im Abschnitt Ereignistypen für kabelgebundene Geräte. Der Text der Benachrichtigungen im Ereignisprotokoll und in SMS sowie der Code, der an die Leitstelle des Sicherheitsunternehmens übermittelt wird, hängen von dem ausgewählten Ereignistyp ab. Dieser Parameter ist verfügbar, wenn der Sensor-Modus auf Alarme erkennen eingestellt ist. |
Betriebsmodus | Der Betriebsmodus des angeschlossenen Geräts:
Achten Sie darauf, einen Modus einzustellen, der dem angeschlossenen Gerät entspricht. Ein Impuls-Melder erzeugt im bistabilen Modus unnötige Wiederherstellungsereignisse. Ein bistabiler Melder dagegen sendet im Impulsmodus keine Wiederherstellungsmeldungen. |
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. Dieser Parameter ist nicht verfügbar, wenn der Sensor-Modus auf Scharf-/Unscharfschalten eingestellt ist. |
Impulszeit | Impulszeit eines Melders oder Geräts zur Alarmerkennung:
Ein Alarm wird ausgelöst, wenn der Impuls des Geräts länger dauert als in der Einstellung festgelegt ist. Dies kann als Filter gegen fehlerhaftes Auslösen verwendet werden. |
Alarmierung durch Sirene bei Alarm | Wenn diese Funktion aktiviert ist, alarmieren die an das System angeschlossenen Sirenen, wenn ein Alarm erkannt wird. Dieser Parameter ist verfügbar, wenn der Sensor-Modus auf Alarme erkennen eingestellt ist. |
Türglocke-Einstellungen | Öffnet die Einstellungen für die Türglocke-Funktion. Diese Funktion ist nur für bistabile Geräte verfügbar. Benachrichtigungen funktionieren nicht für die Sensoren im Impulsmodus oder im Modus „Immer aktiv“. |
Reaktion auf Alarme | |
Betriebsmodus | Zeigt die Reaktion des Melders auf Alarme:
|
Eingangsverzögerung (Sek.) | Eingangsverzögerungszeit: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung (Sek.) | Ausgangsverzögerungszeit: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Im Nachtmodus scharfgeschaltet | Wenn diese Funktion aktiviert ist, wird das an das Integrationsmodul angeschlossene Gerät scharf geschaltet, wenn das System in den Nachtmodus versetzt wird. |
Eingangsverzögerung im Nachtmodus (Sek.) | Dauer der Eingangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung im Nachtmodus (Sek.) | Dauer der Ausgangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Überwachung | Öffnung des Menüs mit Überwachungseinstellungen:
Die Überwachungseinstellungen sind nur in den Ajax PRO Apps verfügbar. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Es stehen zwei Optionen zur Verfügung:
Sie können die Deaktivierung des Geräts auch separat konfigurieren:
Die Funktion wird in den Ajax PRO-Apps konfiguriert. |
Eenmalige deactivering | Ermöglicht es dem Benutzer, Meldungen vom Gerät bis zur nächsten Unscharfschaltung zu deaktivieren. Zwei Optionen sind verfügbar:
|
Einstellung | Bedeutung |
Name | Der Name des kabelgebundenen Geräts. Wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen im Ereignisprotokoll angezeigt. Um den Namen zu ändern, klicken Sie auf das Textfeld. Der Name kann 12 kyrillische oder 24 lateinische Zeichen enthalten. |
Raum | Auswählen des virtuellen Raums des Geräts. Der Name des Raums wird im SMS-Text und in Benachrichtigungen im Ereignisprotokoll angezeigt. |
Eingabetyp | Auswählen des Anschlusstyps für ein Fremdgerät:
|
Standardmäßiger Zustand | Auswählen des normalen Kontaktzustands des angeschlossenen Melders oder Geräts:
|
Verbindungsdiagramm | Anzeigen des Schemas zum Anschließen eines kabelgebundenen Geräts an den Superior MultiTransmitter Fibra. Dient als Hintergrundinformation für die Installateure. |
Sensorwiderstand messen | Startet automatische Messung des Widerstandswerts des an das Gerät angeschlossenen Widerstands. |
Sensor-Modus | Sensormodus des angeschlossenen Geräts:
|
Einstellungen für Scharf/Unscharf Eingang | Einstellungen für Scharf/Unscharf Eingang, wenn für den Sensor-Modus die Option Scharf-/Unscharfschalten gewählt wurde:
|
Ereignistyp | Auswahl des Ereignistyps des angeschlossenen Geräts. Weitere Informationen finden Sie im Abschnitt Ereignistypen für kabelgebundene Geräte. Der Text der Benachrichtigungen im Ereignisprotokoll und in SMS sowie der Code, der an die Leitstelle des Sicherheitsunternehmens übermittelt wird, hängen von dem ausgewählten Ereignistyp ab. Dieser Parameter ist verfügbar, wenn der Sensor-Modus auf Alarme erkennen eingestellt ist. |
Betriebsmodus | Der Betriebsmodus des angeschlossenen Geräts:
Achten Sie darauf, einen Modus einzustellen, der dem angeschlossenen Gerät entspricht. Der gepulste Melder im bistabilen Modus erzeugt unnötige Wiederherstellungsereignisse. Ein bistabiler Melder im gepulsten Modus sendet im Gegensatz dazu keine Wiederherstellungsereignisse. |
Widerstand | Der Widerstandswert des an den Melder angeschlossenen Widerstandes. Automatisch gemessen. Der Wert kann auch manuell von 1 bis 15 kOhm in 100-Ohm-Schritten eingestellt werden. |
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. Dieser Parameter ist nicht verfügbar, wenn der Sensor-Modus auf Scharf-/Unscharfschalten eingestellt ist. |
Ver-/Entriegeln des Riegelschaltkontaktes melden | Wenn diese Option aktiviert ist, benachrichtigt das System den Benutzer jedes Mal, wenn sich der Status des Riegelschaltkontakts ändert.Dieser Parameter ist nicht verfügbar, wenn der Sensor-Modus auf Riegelschaltkontakt prüfen eingestellt ist. |
Impulszeit | Impulszeit eines Melders oder Geräts zur Alarmerkennung:
Ein Alarm wird ausgelöst, wenn der Impuls des Geräts länger dauert als in der Einstellung festgelegt ist. Dies kann als Filter gegen fehlerhaftes Auslösen verwendet werden. |
Alarmierung durch Sirene bei Auslösung des Geräts | Wenn diese Funktion aktiviert ist, alarmieren die an das System angeschlossenen Sirenen, wenn ein Alarm erkannt wird. Dieser Parameter ist verfügbar, wenn der Sensor-Modus auf Alarme erkennen eingestellt ist. |
Alarmierung durch Sirene bei Trennen oder Kurzschluss des Geräts | Bei aktivierter Option werden die an das System angeschlossenen Sirenen bei Erkennung eines Kontaktverlustes oder eines Kurzschlusses aktiviert. |
Türglocke-Einstellungen | Öffnet die Einstellungen für die Türglocke-Funktion. Diese Funktion ist nur für bistabile Geräte verfügbar. Benachrichtigungen funktionieren nicht für die Sensoren im Impulsmodus oder im Modus „Immer aktiv“. |
Reaktion auf Alarme | |
Betriebsmodus | Zeigt die Reaktion des Melders auf Alarme:
|
Eingangsverzögerung (Sek.) | Eingangsverzögerungszeit: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung (Sek.) | Ausgangsverzögerung: von 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Im Nachtmodus scharfgeschaltet | Wenn diese Funktion aktiviert ist, wird das an das Integrationsmodul angeschlossene Gerät scharf geschaltet, wenn das System in den Nachtmodus versetzt wird. |
Eingangsverzögerung im Nachtmodus (Sek.) | Dauer der Eingangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung im Nachtmodus (Sek.) | Dauer der Ausgangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Überwachung | Öffnung des Menüs mit Überwachungseinstellungen:
Die Überwachungseinstellungen sind nur in den Ajax PRO Apps verfügbar. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Es stehen zwei Optionen zur Verfügung:
Sie können die Deaktivierung des Geräts auch separat konfigurieren:
Die Funktion wird in den Ajax PRO-Apps konfiguriert. |
Eenmalige deactivering | Ermöglicht es dem Benutzer, Meldungen vom Gerät bis zur nächsten Unscharfschaltung zu deaktivieren. Zwei Optionen sind verfügbar:
|
Einstellung | Bedeutung |
Name | Der Name des kabelgebundenen Geräts. Wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen im Ereignisprotokoll angezeigt. Um den Namen zu ändern, klicken Sie auf das Textfeld. Der Name kann 12 kyrillische oder 24 lateinische Zeichen enthalten. |
Raum | Auswählen des virtuellen Raums des Geräts. Der Name des Raums wird im SMS-Text und in Benachrichtigungen im Ereignisprotokoll angezeigt. |
Eingabetyp | Auswählen des Anschlusstyps für ein Fremdgerät:
|
Verbindungsdiagramm | Anzeigen des Schemas zum Anschließen eines kabelgebundenen Geräts an den Superior MultiTransmitter Fibra. Es dient als Hintergrundinformation für die Installateure. |
Sensorwiderstand messen | Startet automatische Messung des Widerstandswerts des an das Gerät angeschlossenen Widerstands. |
Sensor 1 Standardmäßig ist der Kontaktzustand für Sensor 1 normal geschlossen. | |
Ereignistyp | Auswahl des Ereignistyps des angeschlossenen Geräts. Weitere Informationen finden Sie im Abschnitt Ereignistypen für kabelgebundene Geräte. Der Text der Benachrichtigungen im Ereignisprotokoll und in SMS sowie der Code, der an die Leitstelle des Sicherheitsunternehmens übermittelt wird, hängen von dem ausgewählten Ereignistyp ab. |
Betriebsmodus | Betriebsmodus des Sensors 1:
Achten Sie darauf, einen Modus einzustellen, der dem angeschlossenen Gerät entspricht. Der gepulste Melder im bistabilen Modus erzeugt unnötige Wiederherstellungsereignisse. Ein bistabiler Melder im gepulsten Modus sendet im Gegensatz dazu keine Wiederherstellungsereignisse. |
R1-Widerstand | Der Widerstandswert des an den Sensor 1 angeschlossenen Widerstandes. Automatisch gemessen. Der Wert kann auch manuell von 1 bis 15 kOhm in 100-Ohm-Schritten eingestellt werden. |
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. |
Sensor 2 | |
Standardmäßiger Zustand | Auswahl des Normalzustands von Kontakten des Sensors 2:
|
Sensor-Modus | Sensormodus des angeschlossenen Geräts:
Diese Einstellung ist nur für Sensor 2 verfügbar, wenn der Eingangstyp 2EOL verwendet wird. |
Einstellungen für Scharf/Unscharf Eingang | Einstellungen für Scharf/Unscharf Eingang, wenn für den Sensor-Modus die Option Scharf-/Unscharfschalten gewählt wurde:
Aktivieren Sie die Funktion Bei Verwendung des gesperrten Scharf/Unscharf Eingangs benachrichtigen, um bei jedem Versuch, den Sicherheitszustand mit gesperrtem Scharf/Unscharf Eingang zu ändern, eine Benachrichtigung zu erhalten. Wenn der Eingang gesperrt ist, kann nicht zwischen den Sicherheitszuständen gewechselt werden. |
Ereignistyp | Auswahl des Ereignistyps des angeschlossenen Geräts. Weitere Informationen finden Sie im Abschnitt Ereignistypen für kabelgebundene Geräte. Der Text der Benachrichtigungen im Ereignisprotokoll und in SMS sowie der Code, der an die Leitstelle des Sicherheitsunternehmens übermittelt wird, hängen von dem ausgewählten Ereignistyp ab. Dieser Parameter ist verfügbar, wenn der Sensor-Modus auf Alarme erkennen eingestellt ist. |
Betriebsmodus | Betriebsmodus des Sensors 2:
Achten Sie darauf, einen Modus einzustellen, der dem angeschlossenen Gerät entspricht. Der gepulste Melder im bistabilen Modus erzeugt unnötige Wiederherstellungsereignisse. Ein bistabiler Melder im gepulsten Modus sendet im Gegensatz dazu keine Wiederherstellungsereignisse. |
R2-Widerstand | Der Widerstandswert des an den Sensor 2 angeschlossenen Widerstandes. Automatisch gemessen. Der Wert kann auch manuell von 1 bis 15 kOhm in 100-Ohm-Schritten eingestellt werden. |
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. Dieser Parameter ist nicht verfügbar, wenn der Sensor-Modus auf Scharf-/Unscharfschalten eingestellt ist. |
Ver-/Entriegeln des Riegelschaltkontaktes melden | Wenn diese Option aktiviert ist, benachrichtigt das System den Benutzer jedes Mal, wenn sich der Status des Riegelschaltkontakts ändert.Dieser Parameter ist nicht verfügbar, wenn der Sensor-Modus auf Riegelschaltkontakt prüfen eingestellt ist. |
Impulszeit | Impulszeit eines Melders oder Geräts zur Alarmerkennung:
Ein Alarm wird ausgelöst, wenn der Impuls des Geräts länger dauert als in der Einstellung festgelegt ist. Dies kann als Filter gegen fehlerhaftes Auslösen verwendet werden. |
Alarmierung durch Sirene bei Auslösung von Sensor 1 | Ist die Option aktiv, werden die an das System angeschlossenen Sirenen durch die Auslösung von Sensor 1 aktiviert. |
Alarmierung durch Sirene bei Auslösung von Sensor 2 | Ist die Option aktiv, werden die an das System angeschlossenen Sirenen durch die Auslösung von Sensor 2 aktiviert. Dieser Parameter ist verfügbar, wenn der Sensor-Modus auf Alarme erkennen eingestellt ist. |
Alarmierung durch Sirene bei Kurzschluss des Geräts | Bei aktivierter Option werden die an das System angeschlossenen Sirenen aktiviert, wenn ein Kurzschluss erkannt wird. |
Türglocke-Einstellungen | Öffnet die Einstellungen für die Türglocke-Funktion. Benachrichtigungen funktionieren nicht für die Sensoren im Impulsmodus oder im Modus „Immer aktiv“. |
Reaktion auf Alarme | |
Betriebsmodus | Zeigt die Reaktion des Melders auf Alarme:
|
Eingangsverzögerung (Sek.) | Eingangsverzögerungszeit: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung (Sek.) | Ausgangsverzögerungszeit: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Im Nachtmodus scharfgeschaltet | Wenn diese Funktion aktiviert ist, wird das an das Integrationsmodul angeschlossene Gerät scharf geschaltet, wenn das System in den Nachtmodus versetzt wird. |
Eingangsverzögerung im Nachtmodus (Sek.) | Dauer der Eingangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung im Nachtmodus (Sek.) | Dauer der Ausgangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Überwachung | Öffnung des Menüs mit Überwachungseinstellungen:
Die Überwachungseinstellungen sind nur in den Ajax PRO Apps verfügbar. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Es stehen zwei Optionen zur Verfügung:
Sie können die Deaktivierung des Geräts auch separat konfigurieren:
Die Funktion wird in den Ajax PRO-Apps konfiguriert. |
Eenmalige deactivering | Ermöglicht es dem Benutzer, Meldungen vom Gerät bis zur nächsten Unscharfschaltung zu deaktivieren. Zwei Optionen sind verfügbar:
|
Einstellung | Bedeutung |
Name | Der Name des kabelgebundenen Geräts. Wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen im Ereignisprotokoll angezeigt. Um den Namen zu ändern, klicken Sie auf das Textfeld. Der Name kann 12 kyrillische oder 24 lateinische Zeichen enthalten. |
Raum | Auswählen des virtuellen Raums des Geräts. Der Name des Raums wird im SMS-Text und in Benachrichtigungen im Ereignisprotokoll angezeigt. |
Eingabetyp | Auswählen des Anschlusstyps für ein Fremdgerät:
|
Verbindungsdiagramm | Anzeigen des Schemas zum Anschließen eines kabelgebundenen Geräts an den Superior MultiTransmitter Fibra. Es dient als Hintergrundinformation für die Installateure. |
Sensorwiderstand messen | Startet automatische Messung des Widerstandswerts des an das Gerät angeschlossenen Widerstands. |
Sensor 1 Standardmäßig ist der Kontaktzustand für Sensor 1 normal geschlossen. | |
Ereignistyp | Auswahl des Ereignistyps des angeschlossenen Geräts. Weitere Informationen finden Sie im Abschnitt Ereignistypen für kabelgebundene Geräte. Der Text der Benachrichtigungen im Ereignisprotokoll und in SMS sowie der Code, der an die Leitstelle des Sicherheitsunternehmens übermittelt wird, hängen von dem ausgewählten Ereignistyp ab. |
Betriebsmodus | Betriebsmodus des Sensors 1:
Achten Sie darauf, einen Modus einzustellen, der dem angeschlossenen Gerät entspricht. Der gepulste Melder im bistabilen Modus erzeugt unnötige Wiederherstellungsereignisse. Ein bistabiler Melder im gepulsten Modus sendet im Gegensatz dazu keine Wiederherstellungsereignisse. |
R1-Widerstand | Der Widerstandswert des an den Sensor 1 angeschlossenen Widerstandes. Automatisch gemessen. Der Wert kann auch manuell von 1 bis 15 kOhm in 100-Ohm-Schritten eingestellt werden. |
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. |
Sensor 2 | |
Standardmäßiger Zustand | Auswahl des Normalzustands von Kontakten des Sensors 2:
|
Sensor-Modus | Sensormodus des angeschlossenen Geräts:
Diese Einstellung ist nur für Sensor 2 verfügbar, wenn der Eingangstyp 3EOL verwendet wird. |
Einstellungen für Scharf/Unscharf Eingang | Einstellungen für Scharf/Unscharf Eingang, wenn für den Sensor-Modus die Option Scharf-/Unscharfschalten gewählt wurde:
Aktivieren Sie die Funktion Bei Verwendung des gesperrten Scharf/Unscharf Eingangs benachrichtigen, um bei jedem Versuch, den Sicherheitszustand mit gesperrtem Scharf/Unscharf Eingang zu ändern, eine Benachrichtigung zu erhalten. Wenn der Eingang gesperrt ist, kann nicht zwischen den Sicherheitszuständen gewechselt werden. |
Ereignistyp | Auswahl des Ereignistyps des angeschlossenen Geräts. Weitere Informationen finden Sie im Abschnitt Ereignistypen für kabelgebundene Geräte. Der Text der Benachrichtigungen im Ereignisprotokoll und in SMS sowie der Code, der an die Leitstelle des Sicherheitsunternehmens übermittelt wird, hängen von dem ausgewählten Ereignistyp ab. Dieser Parameter ist verfügbar, wenn der Sensor-Modus auf Alarme erkennen eingestellt ist. |
Betriebsmodus | Betriebsmodus des Sensors 2:
Achten Sie darauf, einen Modus einzustellen, der dem angeschlossenen Gerät entspricht. Der gepulste Melder im bistabilen Modus erzeugt unnötige Wiederherstellungsereignisse. Ein bistabiler Melder im gepulsten Modus sendet im Gegensatz dazu keine Wiederherstellungsereignisse. |
R2-Widerstand | Der Widerstandswert des an den Sensor 2 angeschlossenen Widerstandes. Automatisch gemessen. Der Wert kann auch manuell von 1 bis 15 kOhm in 100-Ohm-Schritten eingestellt werden. |
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. Dieser Parameter ist nicht verfügbar, wenn der Sensor-Modus auf Scharf-/Unscharfschalten eingestellt ist. |
Ver-/Entriegeln des Riegelschaltkontaktes melden | Wenn diese Option aktiviert ist, benachrichtigt das System den Benutzer jedes Mal, wenn sich der Status des Riegelschaltkontakts ändert.Dieser Parameter ist nicht verfügbar, wenn der Sensor-Modus auf Riegelschaltkontakt prüfen eingestellt ist. |
Sensor 3 | |
Standardmäßiger Zustand | Auswahl des Normalzustands von Kontakten des Sensors 3:
|
Ereignistyp | Auswahl des Ereignistyps des angeschlossenen Geräts. Weitere Informationen finden Sie im Abschnitt Ereignistypen für kabelgebundene Geräte. Der Text der Benachrichtigungen im Ereignisprotokoll und in SMS sowie der Code, der an die Leitstelle des Sicherheitsunternehmens übermittelt wird, hängen von dem ausgewählten Ereignistyp ab. |
Betriebsmodus | Betriebsmodus des Sensors 3:
Achten Sie darauf, einen Modus einzustellen, der dem angeschlossenen Gerät entspricht. Der gepulste Melder im bistabilen Modus erzeugt unnötige Wiederherstellungsereignisse. Ein bistabiler Melder im gepulsten Modus sendet im Gegensatz dazu keine Wiederherstellungsereignisse. |
R3-Widerstand | Der Widerstandswert des an den Sensor 3 angeschlossenen Widerstandes. Automatisch gemessen. Der Wert kann auch manuell von 1 bis 15 kOhm in 100-Ohm-Schritten eingestellt werden. |
Immer aktiv (24h) | Wenn die Option aktiviert ist, ist das an den Superior MultiTransmitter Fibra angeschlossene Gerät ständig scharf geschaltet und meldet Alarme. Diese Funktion kann nur für bestimmte Ereignistypen konfiguriert werden. |
Impulszeit | Impulszeit eines Melders oder Geräts zur Alarmerkennung:
Ein Alarm wird ausgelöst, wenn der Impuls des Geräts länger dauert als in der Einstellung festgelegt ist. Dies kann als Filter gegen fehlerhaftes Auslösen verwendet werden. |
Alarmierung durch Sirene bei Auslösung von Sensor 1 | Ist die Option aktiv, werden die an das System angeschlossenen Sirenen durch die Auslösung von Sensor 1 aktiviert. |
Alarmierung durch Sirene bei Auslösung von Sensor 2 | Ist die Option aktiv, werden die an das System angeschlossenen Sirenen durch die Auslösung von Sensor 2 aktiviert. |
Alarmierung durch Sirene bei Auslösung von Sensor 3 | Ist die Option aktiv, werden die an das System angeschlossenen Sirenen durch die Auslösung von Sensor 3 aktiviert. |
Alarmierung durch Sirene bei Kurzschluss des Geräts | Bei aktivierter Option werden die an das System angeschlossenen Sirenen bei Erkennung eines Kurzschlusses aktiviert. |
Türglocke-Einstellungen | Öffnet die Einstellungen für die Türglocke-Funktion. Benachrichtigungen funktionieren nicht für die Sensoren im Impulsmodus oder im Modus „Immer aktiv“. |
Reaktion auf Alarme | |
Betriebsmodus | Zeigt die Reaktion des Melders auf Alarme:
|
Eingangsverzögerung (Sek.) | Eingangsverzögerungszeit: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung (Sek.) | Ausgangsverzögerungszeit: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Im Nachtmodus scharfgeschaltet | Wenn die Option aktiv ist, schaltet das mit dem Integrationsmodul verbundene Gerät in den Scharfmodus, wenn das System auf Nachtmodus eingestellt ist. |
Eingangsverzögerung im Nachtmodus (Sek.) | Dauer der Eingangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem zu entschärfen. |
Ausgangsverzögerung im Nachtmodus (Sek.) | Dauer der Ausgangsverzögerung im Nachtmodus: 5 bis 120 Sekunden. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach Scharfschaltung des Sicherheitssystems zum Verlassen des gesicherten Bereichs zur Verfügung steht. |
Überwachung | Öffnung des Menüs mit Überwachungseinstellungen:
Die Überwachungseinstellungen sind nur in den Ajax PRO Apps verfügbar. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Es stehen zwei Optionen zur Verfügung:
Sie können die Deaktivierung des Geräts auch separat konfigurieren:
Die Funktion wird in den Ajax PRO-Apps konfiguriert. |
Eenmalige deactivering | Ermöglicht es dem Benutzer, Meldungen vom Gerät bis zur nächsten Unscharfschaltung zu deaktivieren. Zwei Optionen sind verfügbar:
|
Einrichtung der Türglocke-Funktion
Wenn die Türglocke-Funktion aktiviert ist, signalisieren die Sirenen bei unscharf geschaltetem System das Auslösen eines Öffnungsmelders durch einen speziellen Ton. Die Funktion wird beispielsweise in Ladengeschäften eingesetzt, um die Angestellten zu benachrichtigen, wenn jemand das Gebäude betreten hat.
Die Konfiguration der Türglocke-Funktion erfolgt in zwei Schritten: Einrichten der Öffnungsmelder und Einrichten der Sirenen.
Einrichtung eines kabelgebundenen Öffnungsmelders
Vergewissern Sie sich vor der Einrichtung der Funktion „Türglocke“, dass ein kabelgebundener Öffnungsmelder an den Superior MultiTransmitter Fibra angeschlossen ist und die folgenden Optionen in den Meldereinstellungen in der Ajax-App konfiguriert wurden:
Der Ereignistyp ist Einbruch.
Betriebsmodus: bistabil.
Immer aktiv – deaktiviert.
ffnen Sie das Menü Geräte
Wählen Sie den Superior MultiTransmitter Fibra aus der Liste aus.
Klicken Sie auf das Menü Geräte unter dem Symbol des Integrationsmoduls.
Wählen Sie das Gerät aus der Liste aus.
Gehen Sie zu Einstellungen des Geräts, indem Sie auf das Zahnradsymbol klicken
Gehen Sie zum Menü Türglocke-Einstellungen.
Aktivieren Sie die Option Bei Auslösung des Geräts.
Wählen Sie den Benachrichtigungston (zwischen 1 und 4 kurzen Signaltönen) aus. Daraufhin spielt die Ajax-App den ausgewählten Ton ab.
Klicken Sie auf Zurück, um die Einstellungen zu speichern.
Richten Sie die Sirene ein.
So richten Sie eine Sirene für die Türglocke-Funktion ein
Zurücksetzen von Brandalarmen
Lösen die am Superior MultiTransmitter Fibra angeschlossenen Brandmelder einen Alarm aus, wird in der Ajax App eine Meldung zum Zurücksetzen der Alarme angezeigt. Dies ist notwendig, damit die Melder wieder in den Normalzustand zurückkehren und künftig wieder auf Brände reagieren können.
Wenn die Melder nach dem Feueralarm nicht zurückgesetzt werden, können sie nicht auf den nächsten Brand reagieren, da sie im Alarmmodus bleiben.
Es gibt zwei Möglichkeiten, Brandmelder zurückzusetzen:
Durch Klicken auf die Schaltfläche in der Benachrichtigung in der App.
Über das Menü des Superior MultiTransmitter Fibra: Tippen Sie auf den roten Knopf neben dem Integrationsmodul.
Signale
Die LED des MultiTransmitters Fibra kann je nach Gerätestatus weiß, rot oder grün leuchten.
Bei der bisherigen Gehäuseversion von Superior MultiTransmitter Fibra ist die LED-Anzeige bei geschlossenem Gehäusedeckel nicht sichtbar. Sie können den Gerätestatus nur in der Ajax App überprüfen.
Die neue Version des MultiTransmitter Fibra-Gehäuses ist mit einer Leuchtanzeige ausgestattet, sodass der Status des Integrationsmoduls jederzeit abgelesen werden kann.
LED-Anzeige | Ereignis | Hinweis |
Leuchtet weiß auf. | Der Superior MultiTransmitter Fibra ist mit der Hub-Zentrale verbunden. Die externe Stromversorgung ist getrennt. | |
Leuchtet rot auf. | Der Superior MultiTransmitter Fibra hat die Verbindung mit der Hub-Zentrale verloren. | Beispielsweise, wenn die Hub-Zentrale ausgeschaltet ist oder das Integrationsmodul keine Verbindung mit der Hub-Zentrale über das Fibra-Protokoll hat. |
Alle 10 Sekunden leuchtet für 1 Sekunde grün auf und geht aus. | Die externe Stromversorgung ist getrennt. | Leuchtet weiß auf, wenn eine Verbindung zur Hub-Zentrale besteht. Leuchtet rot auf, wenn keine Verbindung mit der Hub-Zentrale besteht. |
Geht aus, leuchtet grün auf und geht allmählich aus, um die Deaktivierung abzuschließen. | Ausschalten des Superior MultiTransmitter Fibra nach Gedrückthalten der Ein-/Aus-Taste. | |
Leuchtet gleichmäßig auf und erlischt nach einem Alarm oder einer Auslösung des Manipulationsschalters. | Niederspannung des Leitungsspannung. Eine Spannung von 7 V⎓ oder weniger gilt als niedrig. |
Störungen
Wenn eine Fehlfunktion im Integrationsmodul oder einem daran angeschlossenen kabelgebundenen Gerät erkannt wird, wird in Ajax-Apps in der oberen linken Ecke des Gerätesymbols ein Störungszähler angezeigt.
Alle Störungen sind in den Zuständen der Geräte zu finden. Felder mit Störungen werden rot hervorgehoben.
Das Integrationsmodul und daran angeschlossene kabelgebundene Geräte können Störungen an die Leitstelle des Sicherheitsunternehmens sowie an die Benutzer durch Push-Benachrichtigungen und SMS melden.
Störungen des Superior MultiTransmitter Fibra
Das Gehäuse des Integrationsmoduls ist geöffnet oder von der Oberfläche abgerissen (Auslösung des Manipulationsschalters).
Keine Verbindung zwischen dem Integrationsmodul und der Hub-Zentrale über das Fibra-Protokoll.
Batterie entladen.
Batterie lädt über 40 Stunden auf.
Die Verbindung der Reservebatterie ist fehlgeschlagen (die Batterie ist physikalisch nicht angeschlossen oder es liegen Hardwareprobleme vor: z. B. das Verbindungskabel ist defekt).
Niederspannung des Leitungsspannung des Superior MultiTransmitter Fibra.
Die Versorgungsleitung der Melder ist kurzgeschlossen.
Störungen der angeschlossenen Geräte
Das Gerätegehäuse ist geöffnet (Auslösung des Manipulationsschalters).
Keine Verbindung zwischen dem Integrationsmodul und dem Gerät (Kontakte beschädigt).
Die Widerstände wurden falsch angeschlossen (Widerstandsfehler).
Das System hat einen Kurzschluss an den Gerätekontakten erkannt.
Wartung
Überprüfen Sie regelmäßig die Funktionalität des Integrationsmoduls und der daran angeschlossenen kabelgebundenen Geräte. Das optimale Prüfintervall beträgt drei Monate. Es wird empfohlen, zu überprüfen, ob die Kabel ordnungsgemäß an den Klemmen des Integrationsmoduls angeschlossen und befestigt sind.
Entfernen Sie bei Bedarf Staub, Spinnengewebe und andere Verunreinigungen vom Gehäuse. Verwenden Sie ein weiches, trockenes Tuch, das zur Pflege von Geräten geeignet ist. Verwenden Sie für die Reinigung des Geräts keine Mittel, die Alkohol, Aceton, Benzin oder andere aktive Lösungsmittel enthalten.
Technische Daten
Alle technischen Daten des Superior MultiTransmitter Fibra
Einrichtung gemäß INCERT-Anforderungen
Einrichtung nach den Anforderungen von EN 50131
Garantie
Die Garantie für die Produkte der Limited Liability Company “Ajax Systems Manufacturing” gilt für zwei Jahre ab Kaufdatum.
Wenn das Gerät nicht richtig funktioniert, wenden Sie sich bitte zuerst an den technischen Support von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
Technischen Support kontaktieren:
Hergestellt von „AS Manufacturing“ LLC
