Relay Jeweller darf nur von einer Elektrofachkraft installiert werden! Dies gilt für alle Stromkreise, an die das Relais angeschlossen wird.

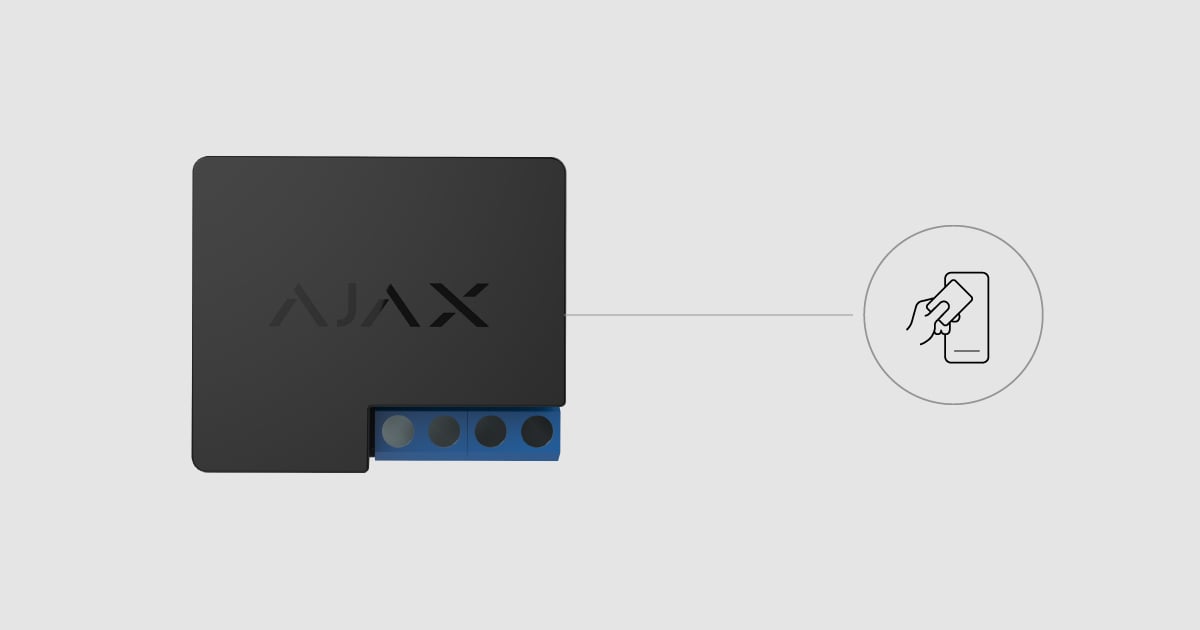

Mit Relay Jeweller kann z. B. der Zugang per Magnetkarte zum geschützten Bereich gesperrt werden, wenn das System scharf geschaltet ist. Außerdem kann der Benutzer die Stromversorgung für den Magnetkartenleser des ZKS manuell über die Ajax App und durch Betätigung von Button Jeweller sowie automatisch über ein Szenario steuern.
Das Relais öffnet und schließt Stromkreise und steuert die Stromversorgung elektrischer Geräte. Relay Jeweller ist ein fernsteuerbares Schwachstromrelais mit potentialfreiem Kontakt.
Für komplexere Systeme umfasst das Ajax Portfolio das Superior MultiRelay Fibra, ein 4-Kanal-Relais, und den Superior MultiTransmitter IO (4X4) Fibra, ein Integrationsmodul mit zwei Relais.
Funktionsweise des ZKS
Sobald ein Transponder an den Magnetkartenleser gehalten wird, wird ein Signal an das ZKS-Steuergerät übertragen, das daraufhin einen Impuls sendet oder die Stromversorgung des Schließsystems unterbricht. Die Tür bleibt dann für die in den ZKS-Einstellungen festgelegte Zeit geöffnet.

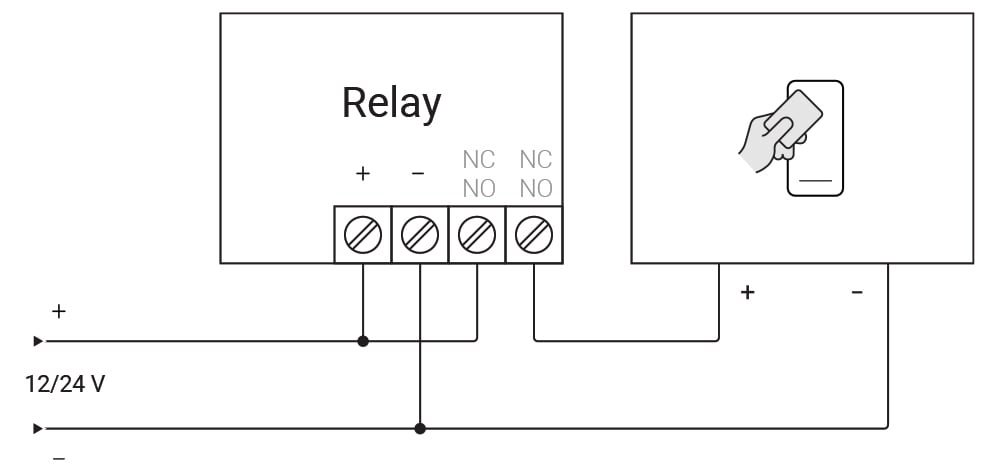

Schaltplan für den Anschluss von Relay Jeweller an einen Magnetkartenleser
Gemäß dem Schaltplan benötigen Sie eine externe 12/24-V-Stromquelle.
Schließen Sie die Stromversorgung an die Stromanschlüsse des Relais an.
Schließen Sie den Plusleiter (+) der Stromversorgung an einen der Relaiskontaktanschlüsse an, und schließen Sie den Plusleiter (+) des Magnetkartenlesers an den anderen Kontaktanschluss des Relais an.
Schließen Sie den Minusleiter (–) des Magnetkartenlesers an den Minusleiter (–) der Stromversorgung an.
Dieses Anschlussschema ermöglicht dem Relay Jeweller, die Stromversorgung des Magnetkartenlesers zu steuern.
Sorgen Sie im Voraus dafür, dass das ZKS im Notfall abgeschaltet werden kann!
Steuerung der Stromversorgung des Magnetkartenlesers
Relais einstellen
Öffnen Sie die Ajax App und wählen Sie den gewünschten Space aus.
Gehen Sie zur Registerkarte Geräte
.
Öffnen Sie die Einstellungen
im Menü Relay Jeweller und wählen Sie den Betriebsmodus Bistabil. Stellen Sie den Anfangszustand der Anschlüsse auf „Normal geschlossen“.
Manuelle Steuerung des ZKS

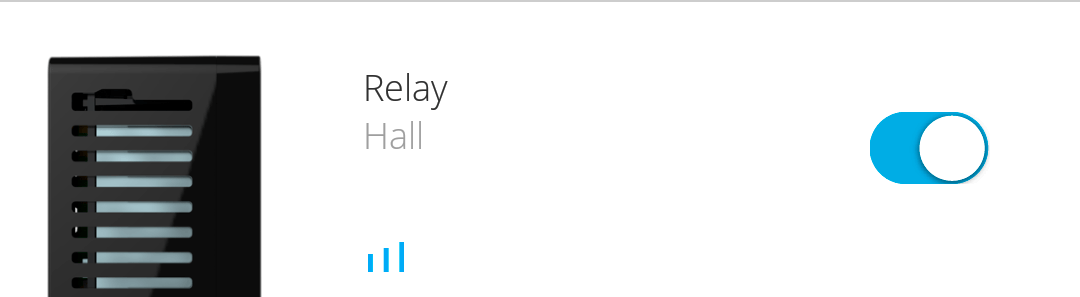

Mit einem Klick auf den Schalter neben dem Relay Jeweller wechselt der Schaltzustand der Relaiskontaktanschlüsse.
Sind die Kontaktanschlüsse des Relay Jeweller geschlossen, wird der Kartenleser mit Strom versorgt und die Tür kann mit einer Schlüsselkarte geöffnet werden. Bei geöffneten Kontaktanschlüssen bleibt der Kartenleser ohne Strom und die Tür bleibt geschlossen.
Automatische Steuerung der Stromversorgung des ZKS
Erstellen Sie ein Szenario für die automatische Aktivierung eines oder mehrerer ZKS bei Scharf-/Unscharfschaltung des Sicherheitssystems, bei Alarmauslösung, bei Betätigung von Button oder nach Zeitplan.
Ein Szenario kann in den Einstellungen des Relay Jeweller erstellt werden: Geräte → Relay Jeweller → Einstellungen
→ Szenarien.
So erstellen und konfigurieren Sie ein Szenario im Ajax Sicherheitssystem
Zusätzliche Funktionen
Ein Elektroschloss kann automatisch gesteuert werden, wenn das System scharf/unscharf geschaltet wird (Prinzip der Zwangsläufigkeit).
