Austausch der Batterien:
1. Schalten Sie die externe Stromversorgung der Sirene aus (falls angeschlossen).

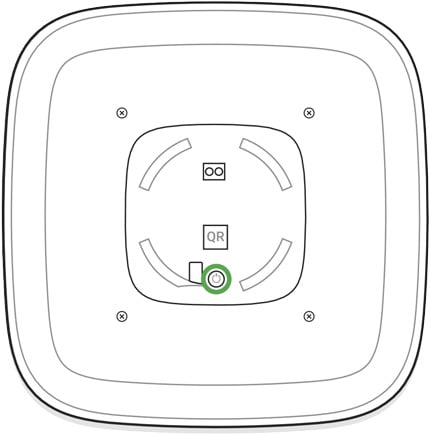

2. Lösen Sie die Sicherungsschraube an der Unterseite der Sirene mit einem Kreuzschlitz-Schraubendreher PH2.

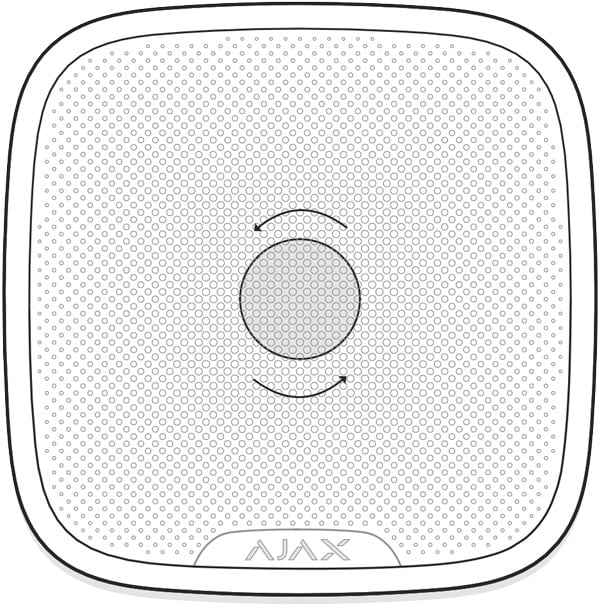

3. Entfernen Sie die Sirene von der SmartBracket-Befestigungsplatte, indem Sie sie gegen den Uhrzeigersinn drehen.
4. Schalten Sie das Gerät aus, indem Sie die Ein/Aus-Taste 3 Sekunden lang gedrückt halten.

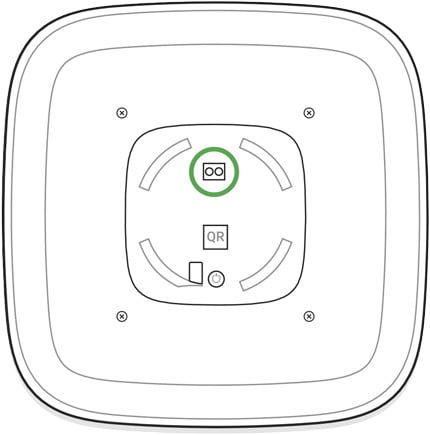

5. Trennen Sie die externe Stromversorgung (falls angeschlossen), indem Sie die Klemmenschrauben lösen und die Drähte herausziehen.

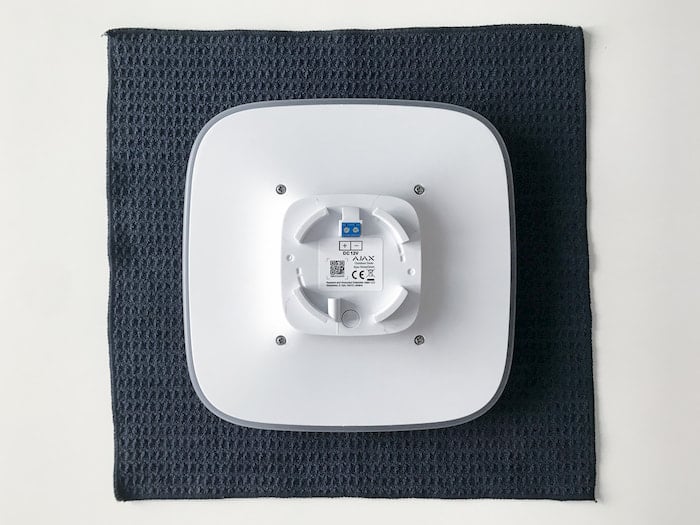

6. Legen Sie die Sirene auf eine weiche Unterlage, um das Metallgitter nicht zu verformen.

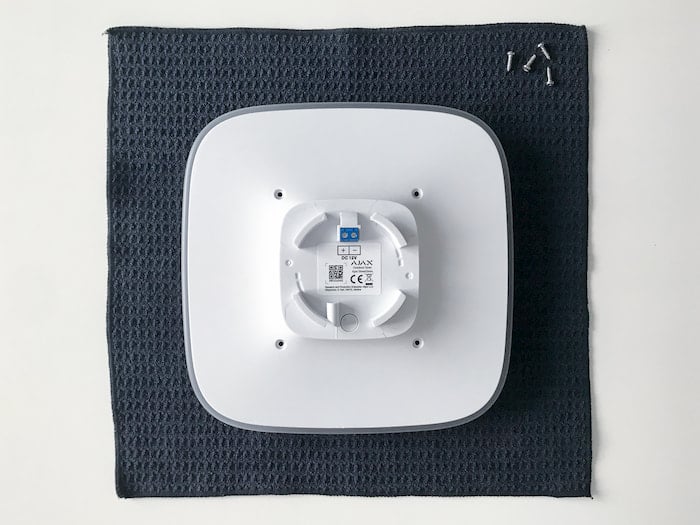

7. Lösen Sie die 4 Schrauben mit einem Kreuzschlitz-Schraubendreher (Größe PH2).

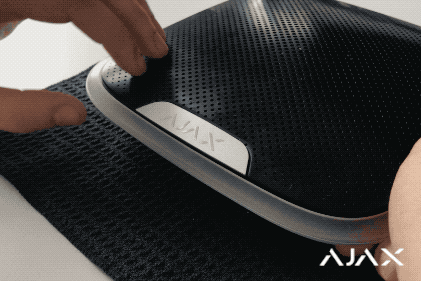

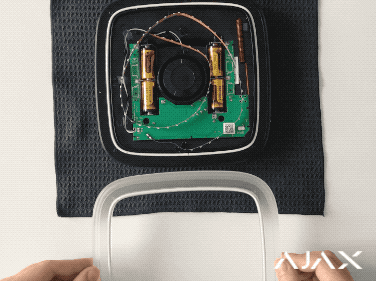

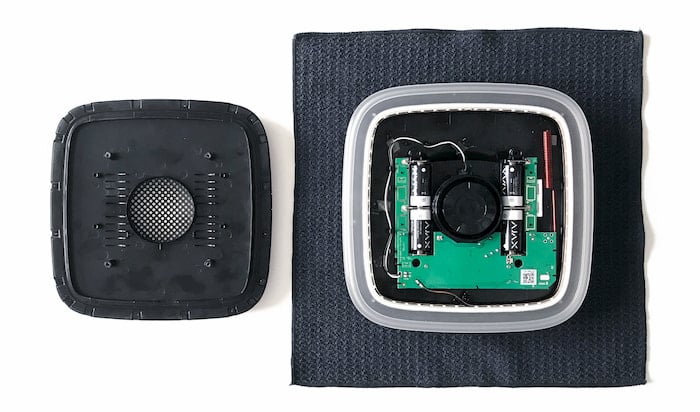

8. Drehen Sie die Sirene um, während Sie die Vorder- und Rückseite des Gehäuses festhalten. Entfernen Sie das Metallgitter, indem Sie die Platte mit dem Ajax-Logo heraushebeln. Es wird empfohlen, eine Plastikkarte oder ein Plektrum zu verwenden, da ein metallischer Gegenstand das Gehäuse der Sirene zerkratzen kann.

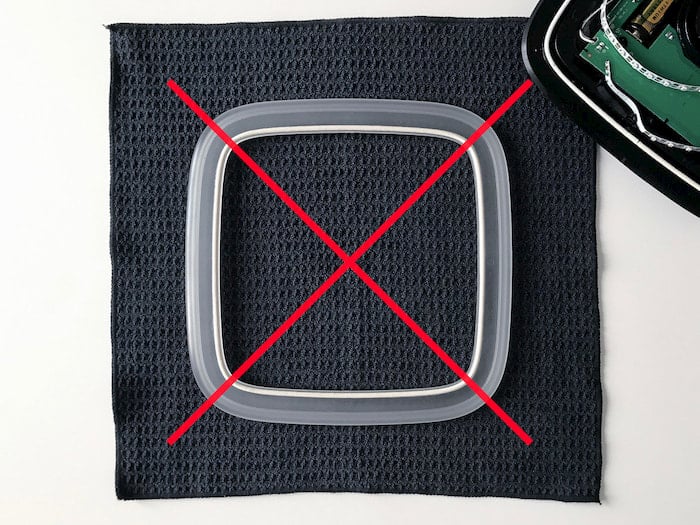

Beim Batteriewechsel den Plastikrahmen nicht entfernen und den LED-Streifen nicht aus der Halterung nehmen!

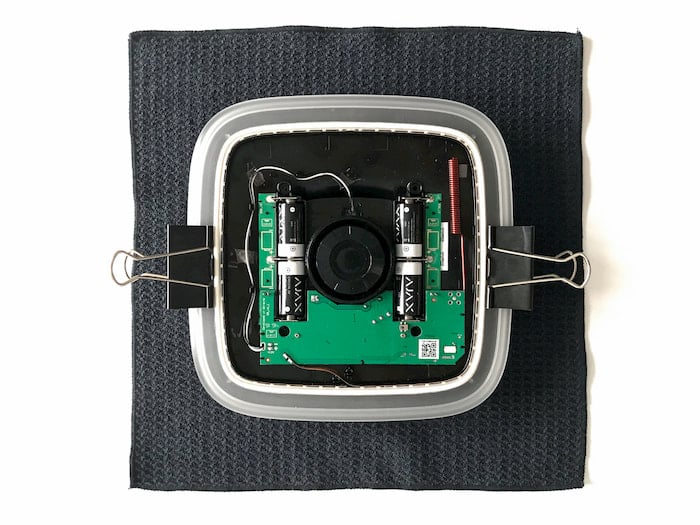

9. Befestigen Sie den Plastikrahmen im Sirenengehäuse, ohne den LED-Streifen einzuklemmen. Verwenden Sie z. B. Klammern (51 mm).

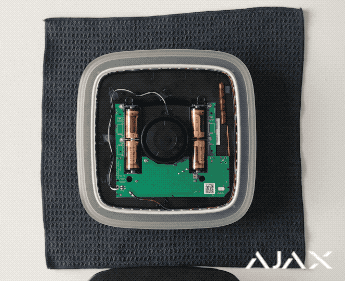

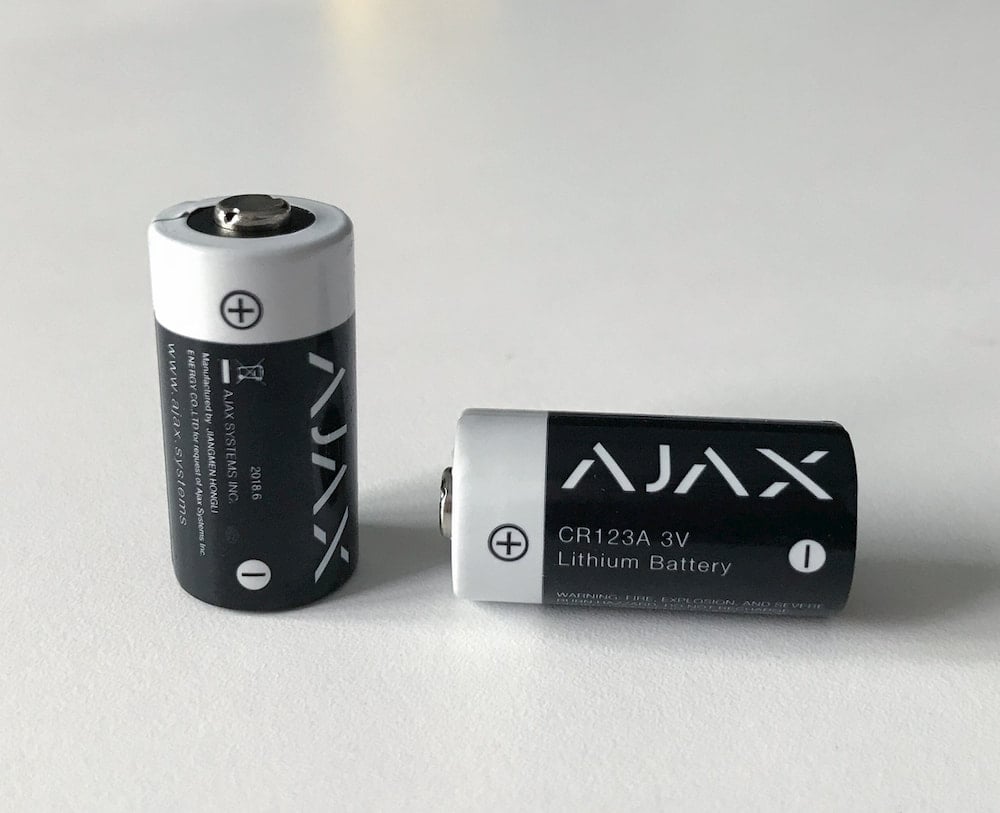

10. Ersetzen Sie die 4 CR123A-Batterien und achten Sie dabei auf die richtige Polung (auf der Platine angegeben). Wir empfehlen, die folgenden Batterien zu verwenden, um sicherzustellen, dass das Ajax Gerät für die berechnete Zeit funktioniert:
Panasonic CR123A Industrial Lithium Battery, 3 V (Modellnummer – 4330203048, Hersteller – Indonesien).
Huiderui CR123A, 3 V, 1600 mAh, LiMn02.
Bei Verwendung anderer Batterien kann die Betriebsdauer von der berechneten abweichen.

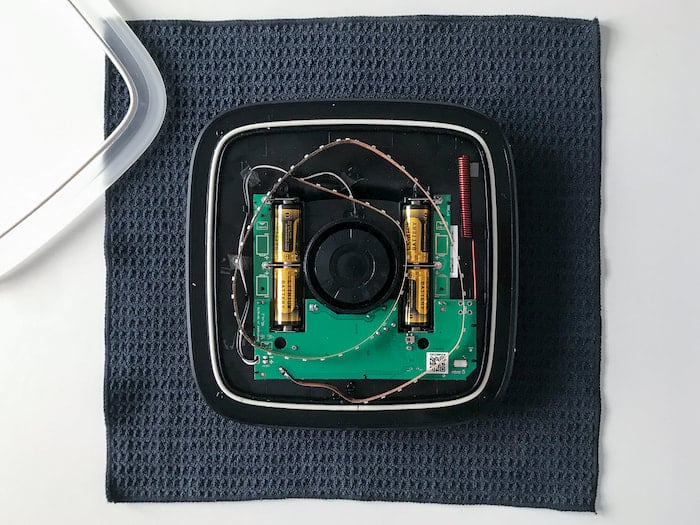

Falls Sie beim Batteriewechsel den Plastikrahmen oder den LED-Streifen entfernt haben:

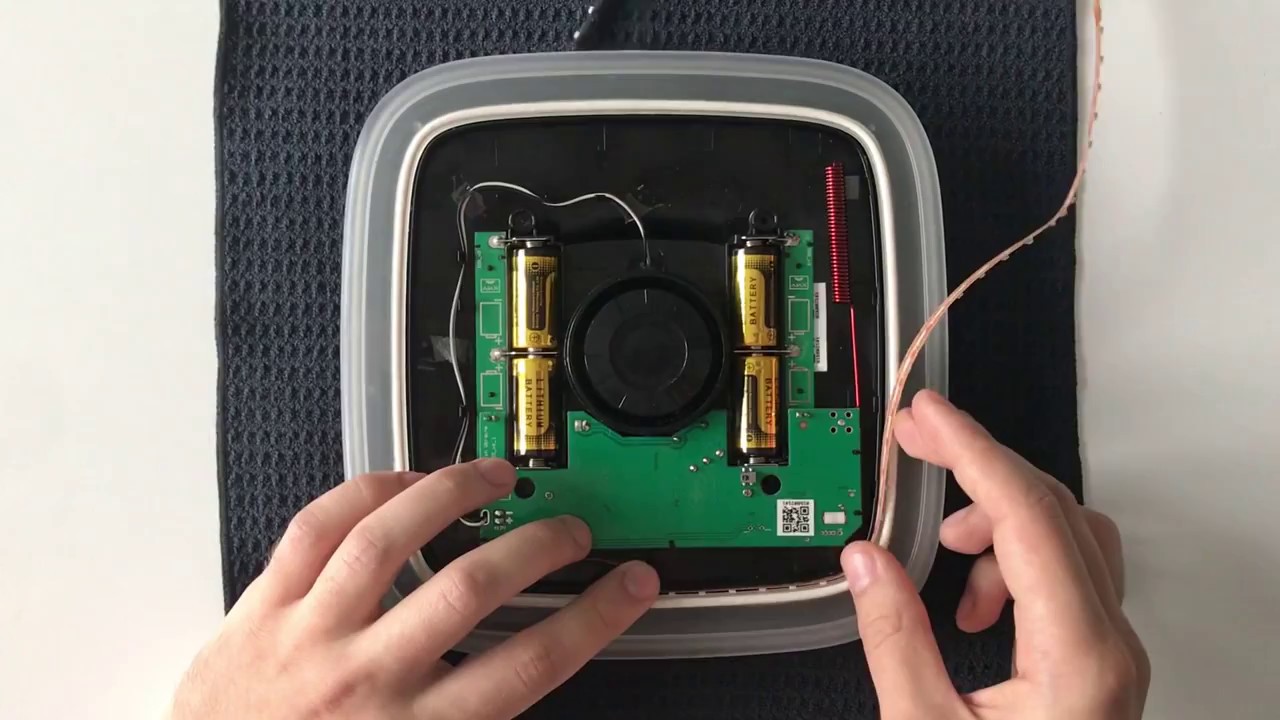

1. Biegen und befestigen Sie den LED-Streifen, ohne ihn zu verdrehen, damit er die Montage des Plastikrahmens nicht behindert.
2. Setzen Sie den Plastikrahmen in das Sirenengehäuse ein. Die Verbindungsstelle der Gummidichtung am Rahmen entspricht der Anschlussstelle des LED-Streifens.

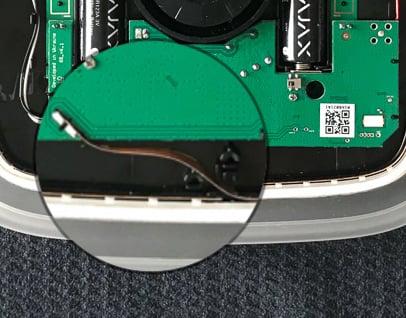

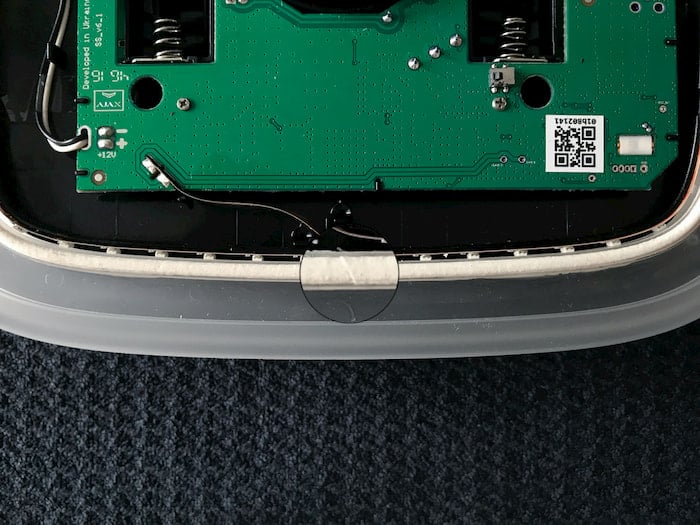

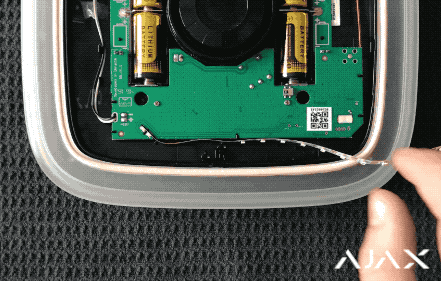

3. Befestigen Sie den Plastikrahmen im Inneren des Sirenengehäuses mit den 51-mm-Klammern und platzieren Sie den LED-Streifen vorsichtig in die Lücke zwischen dem Sirenengehäuse und dem Rahmen, indem Sie seinen Anfangsteil wie in der Abbildung gezeigt positionieren.
4. Bei korrektem Einbau des LED-Streifens wird die Gummidichtung des Rahmens 1–2 mm über den Rand des Streifens herausragen.
Falls die Gummidichtung aus dem Plastikrahmen herausfällt, bringen Sie sie wieder an, indem Sie sie leicht dehnen. Die Enden der Dichtung sollten sich an der Stelle treffen, an der der LED-Streifen angeschlossen ist.
11. Entfernen Sie die Klammer, indem Sie den Plastikrahmen festhalten, und setzen Sie das Metallgitter (Ajax-Logo an der Anschlussstelle des LED-Streifens an der Platine) mit leichtem Druck wieder ein. Bei korrektem Einbau wird das Metallgitter maximal 1–1,5 mm aus dem Plastikrahmen herausragen.

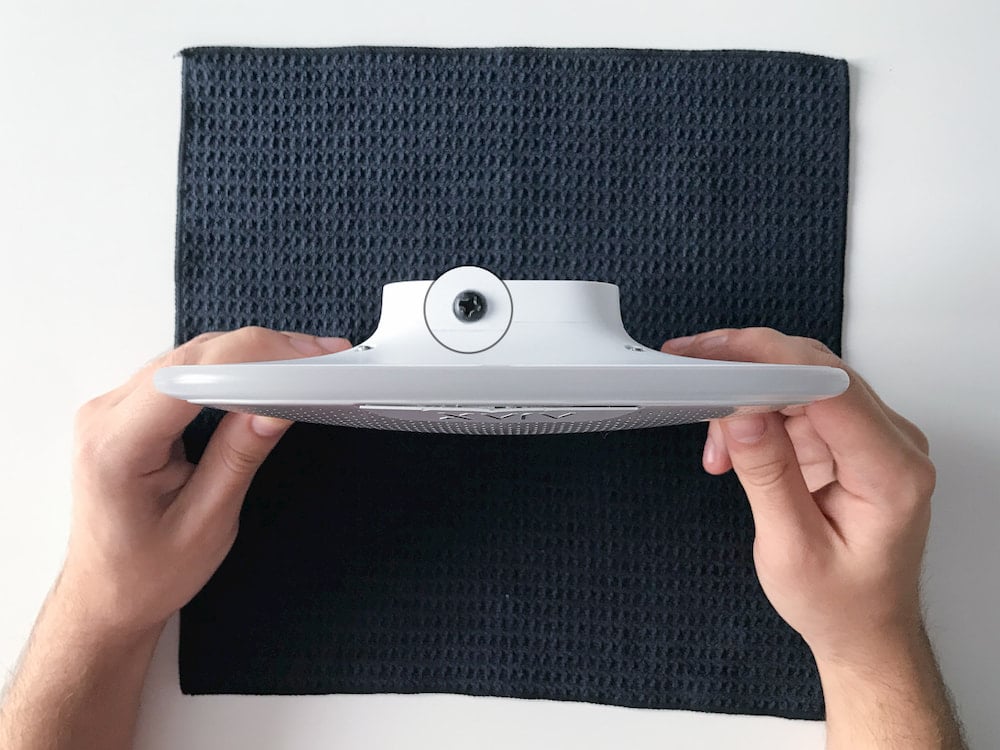

12. Drehen Sie die Sirene um, während Sie die Vorder- und Rückseite des Gehäuses festhalten, und ziehen Sie die 4 Schrauben fest.
13. Schalten Sie die Sirene ein und überprüfen Sie den Batteriezustand in der mobilen Anwendung. Die Informationen zum Batteriezustand werden bei der nächsten Abfrage der Sirene durch die Hub-Zentrale aktualisiert (standardmäßig nicht länger als 36 Sekunden).
14. Bringen Sie die Sirene wieder an und schließen Sie die externe Stromversorgung an. Befestigen Sie die Sirene mit der mitgelieferten Schraube.
