MultiTransmitter Jeweller
Module sans fil permettant d'intégrer jusqu'à 18 dispositifs tiers dans le système Ajax
yA5lgs
9td1WlCommunication
Technologie de communication Jeweller
Technologie propriétaire de communication sans fil pour transmettre les alarmes et les événements.
Caractéristiques clés :
- Communication bidirectionnelle.
- Anti-sabotage avancé.
- Chiffrement par blocs avec une clé dynamique.
- Notifications instantanées.
- Commande et configuration à distance dans les applications Ajax.
Bandes de fréquences
866,0 à 866,5 MHz
868,0 à 868,6 MHz
868,7 à 869,2 MHz
905,0 à 926,5 MHz
915,85 à 926,5 MHz
921,0 à 922,0 MHz
Dépend de la région de vente.
Puissance apparente rayonnée (PAR) maximale
jusqu’à 20 mW
Modulation du signal radio
GFSK
Portée du signal radio
jusqu'à 2,000 m
Entre un module d'intégration et un panneau de contrôle (ou un prolongateur de portée) en champ ouvert.
Communication chiffrée
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
Saut de fréquence
Pour éviter les interférences radio et le brouillage.
Connexion des dispositifs filaires
Nombre de zones
18 zones câblées
Plusieurs dispositifs peuvent être connectés à une même zone. Le nombre d'appareils connectés dépend de leur consommation d'énergie.
Type de connexion
NC (NF), NO, EOL
MultiTransmitter avec une version de firmware inférieure à 2.13.
NC (NF), NO, EOL, 2EOL, 3EOL
MultiTransmitter avec une version de firmware 2.13 et plus. La centrale Hub ne prend pas en charge les types de connexion 2EOL et 3EOL. D'autres modèles de centrale nécessitent le firmware OS Malevich version 2.13 ou supérieure pour prendre en charge ces types de connexion.
Résistance EOL
de 1 kΩ à 7,5 kΩ avec un incrément de 100 Ω
MultiTransmitter avec une version de firmware inférieure à 2.13. La résistance EOL est définie automatiquement dans l'application Ajax PRO.
de 1 kΩ à 15 kΩ pour chaque résistance, jusqu'à 30 kΩ de résistance totale
MultiTransmitter avec une version de firmware 2.13 et plus. La résistance est mesurée automatiquement pour chaque résistance EOL dans les applications Ajax PRO.
Longueur du câble
jusqu'à 400 m
Lors de l'utilisation d'un câble de signal avec un conducteur en aluminium plaqué de cuivre de 0.22 mm².
Modes de fonctionnement
impulsion, bistable
Ajusté par un PRO ou par un utilisateur avec les droits d'administration dans l'application Ajax.
Types d'événements
15 types d'événements de dispositifs filaires
- Alarme anti-sabotage
- Intrusion
- Incendie
- Appeler les secours
- Bouton de panique
- Alarme de gaz
- Dysfonctionnement
- Fuite
- Bris de glace
- Haute température
- Basse température
- Masquage
- Code de contrainte (ouverture)
- Vibration (capteur sismique)
- Personnalisé
Ajusté par un PRO ou par un utilisateur avec les droits d'administration dans l'application Ajax.
Recommandations
L'appareil est alimenté par le secteur 100 - 240 V~ et conçu pour un usage intérieur uniquement.
Protection contre le sabotage
Alarme anti-sabotage
Deux boutons anti-sabotage pour détecter l'ouverture du boîtier du MultiTransmitter et alerter sur son détachement du mur.
Protection contre l'usurpation des données
authentification de dispositif
Détection de perte de communication
en 36 secondes
Entre une centrale ou un prolongateur de portée et le MultiTransmitter. Le temps de détection dépend des paramètres Jeweller ou Jeweller/Fibra.
Détection instantanée des pertes de connexion filaire, des courts-circuits et des dysfonctionnements
en cas d'utilisation du type de connexion EOL/2EOL/3EOL
Dépend du type de connexion.
Alimentation
Alimentation du MultiTransmitter
100 - 240 V~, 50/60 Hz
Type
Type A
L'alimentation électrique est utilisée à l'intérieur des locaux surveillés.
Tension opérationnelle du dispositif
100 - 240 V~, 50/60 Hz
Consommation électrique du dispositif au repos à la tension nominale
14,6 mA
Consommation électrique maximale du dispositif à la tension nominale
69,6 mA
Alimentation de secours du MultiTransmitter
12 V⎓, capacité jusqu'à 7 Ah avec un cycle de charge complet jusqu'à 30 heures
La consommation moyenne du MultiTransmitter à partir de la batterie de secours, après la perte de l'alimentation principale, est de 33 mA maximum (sans détecteurs). En cas d'utilisation d'une batterie de 7 Ah, l'autonomie minimale à une charge maximale de 1 А est de 7 heures. Pour un travail autonome pendant 12 ou 24 heures, la charge maximale ne devrait pas dépasser 0,55 A et 0,28 A, respectivement.
La batterie de secours n'est pas incluse dans le kit.
Faible tension de la batterie
11,4 V⎓
Faible tension de récupération de la batterie
12,9 V⎓
Tension de la batterie en fin de vie
11,1 V⎓
Tension maximale d'ondulation crête à crête de la batterie en sortie
50 mV⎓
Niveau d'énergie minimum de la batterie de secours à l'état chargé
100%
Alimentation des appareils connectés
10,5 - 15 V⎓, jusqu'à 1 A de consommation totale maximale de courant
Deux lignes électriques alimentées par le MultiTransmitter pour d'autres appareils. Une ligne d'alimentation pour les détecteurs d'incendie.
Caisson

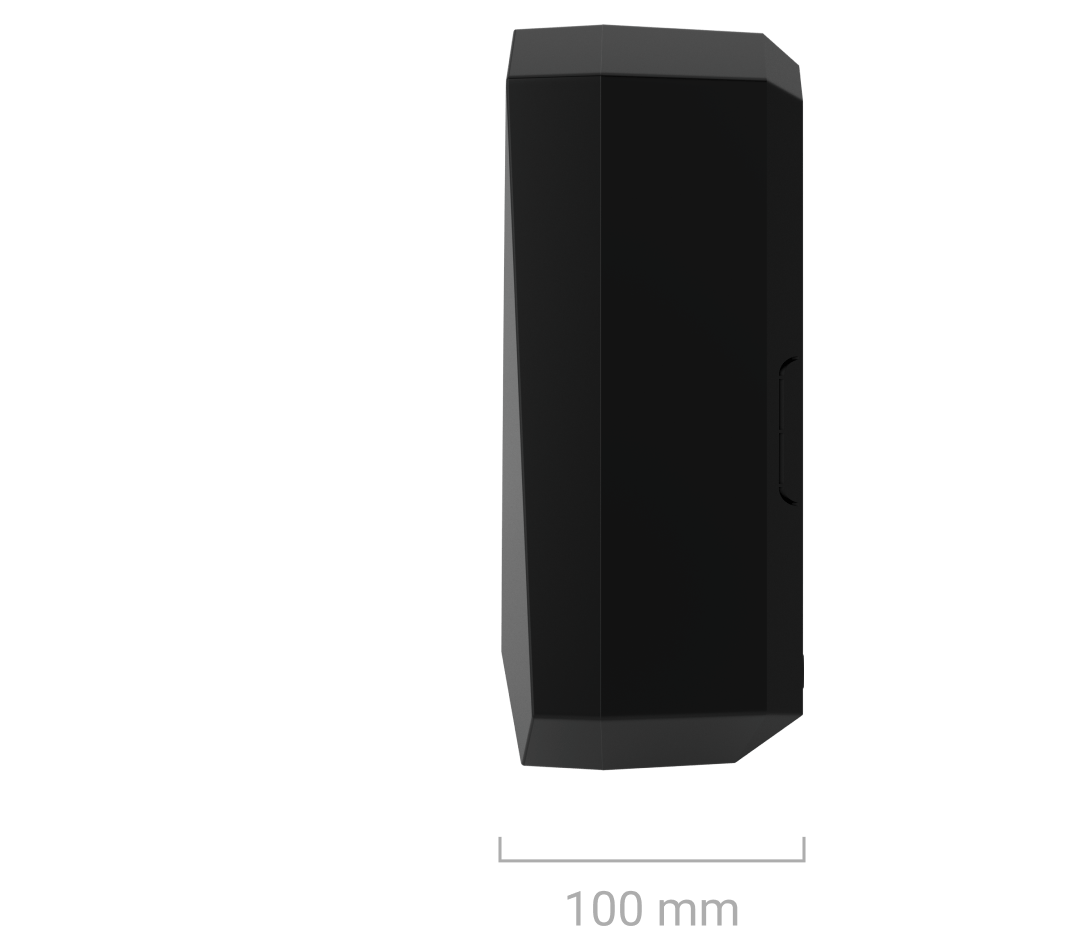

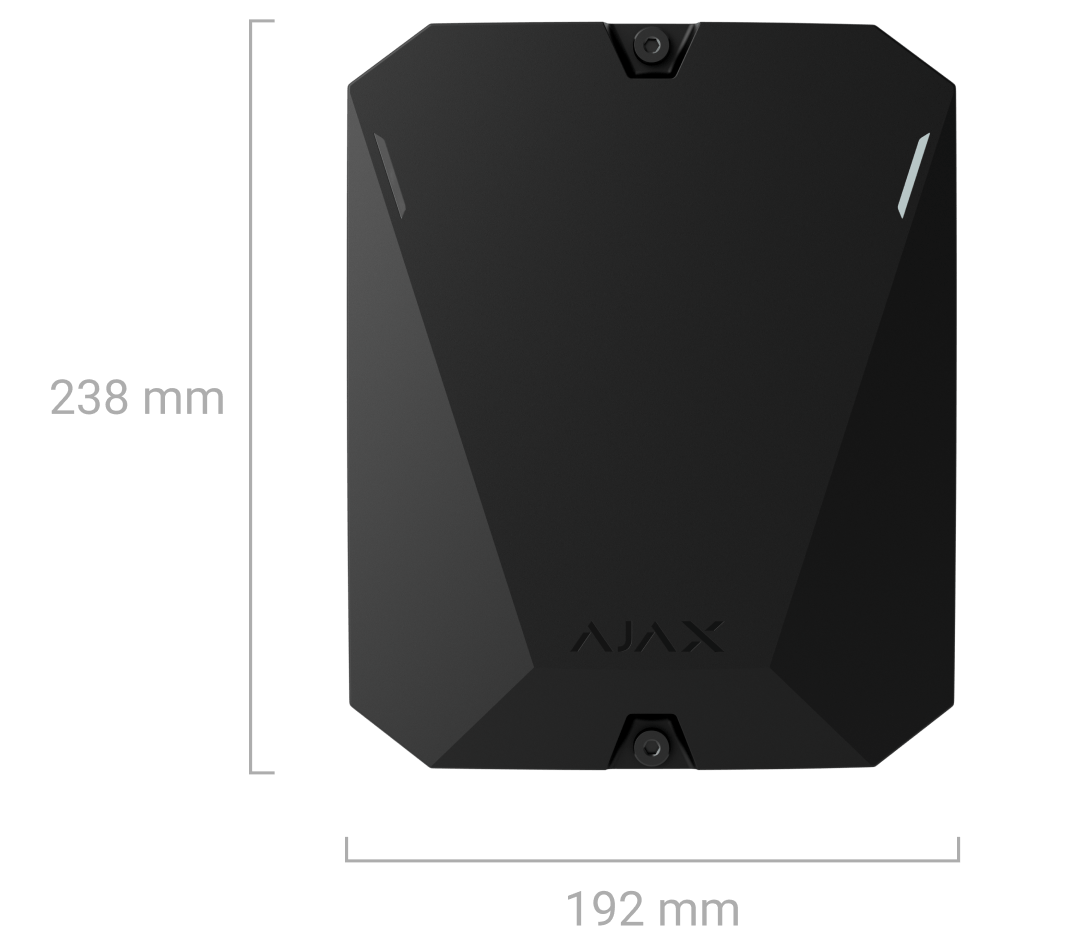

Dimensions
192 × 238 × 100 mm
Poids du dispositif blanc
874 g
Poids du dispositif noir
802 g
Portée de la température de fonctionnement
de −10 °C à +40 °C
Humidité admissible
jusqu'à 75%
Indice de protection
IP40, IK06
IP30 testé par le CNPP selon NFa2P.
La nouvelle version du boîtier MultiTransmitter Jeweller comporte des guides de lumière pour l'indication LED du module d'intégration, alors que la version précédente a l'indicateur LED sur la carte.
Couleur
Noir
Blanc
Kit complet
Carte imprimée MultiTransmitter Fibra
Caisson
Câble secteur
Adaptateur de bornier à vis (uniquement pour la conformité INCERT)
Câble de connexion à la batterie 12 V⎓
Kit d’installation
Guide de démarrage rapide
hQt5e6
MultiTransmitter Jeweller
MultiTransmitter Jeweller
Conformité aux normes d'alarme de sécurité
Certificat délivré par TREZOR TEST s.r.o.
EN 50131-1:2006 / A1:2009 / A2:2017
EN 50131-6:2017
EN 50131-3:2009**
EN 50131-5-3:2017
PD 6662:2017*
Grade de sécurité (SG)
Certificat délivré par TREZOR TEST s.r.o.
2
Directive sur les équipements radio (RED)
Certificat délivré par MiCOM Labs
EN 300 220-1 V3.1.1
EN 300 220-2 V3.2.1
Directive sur la restriction des substances dangereuses (RoHS)
Rapport de test délivré par Shenzhen NTEK Testing Technology Co.
EN IEC 63000:2018
Directive sur la compatibilité électromagnétique (EMC)
Certificat délivré par MiCOM Labs
EN 301 489-1 V2.2.3
EN 301 489-3 V2.1.1
Directive basse tension (LVD)
Rapport de test délivré par Shenzhen NTEK Testing Technology Co.
Certificat délivré par MiCOM Labs
EN 62479:2010
EN 62368-1:2014+A11:2017
Classe environnementale selon EN 50131
Certificat délivré par TREZOR TEST s.r.o.
||
INCERT
Certificat délivré par Kiwa Nederland B.V.
T 031:2017+A1:2018+A2:2022
ID FCC
Certificat délivré par MiCOM Labs
2AX5VMULTRA-NA
ID IC
Certificat délivré par MiCOM Labs
26860-MULTRANA1
CSA
CSA Group Testing & Certification Inc.
ANSI/UL 62368-1:19
CSA C22.2 No. 62368-1:19
Unités de système d'alarme antieffraction domestique
UL LLC
UL 1023
Unités et systèmes d'alarme de sécurité pour locaux commerciaux
UL LLC
UL 2610
Norme pour les unités de contrôle, accessoires et équipements de réception pour les systèmes d'alarme d'intrusion
UL LLC
ULC S304 (Canada)
Unités de système d'avertissement d'incendie domestique
UL LLC
UL 985
Unités de contrôle des systèmes d'alarme d'avertissement d'incendie résidentiels
UL LLC
ULC 545
PSTI UK
Schedule 1
