Spécifications

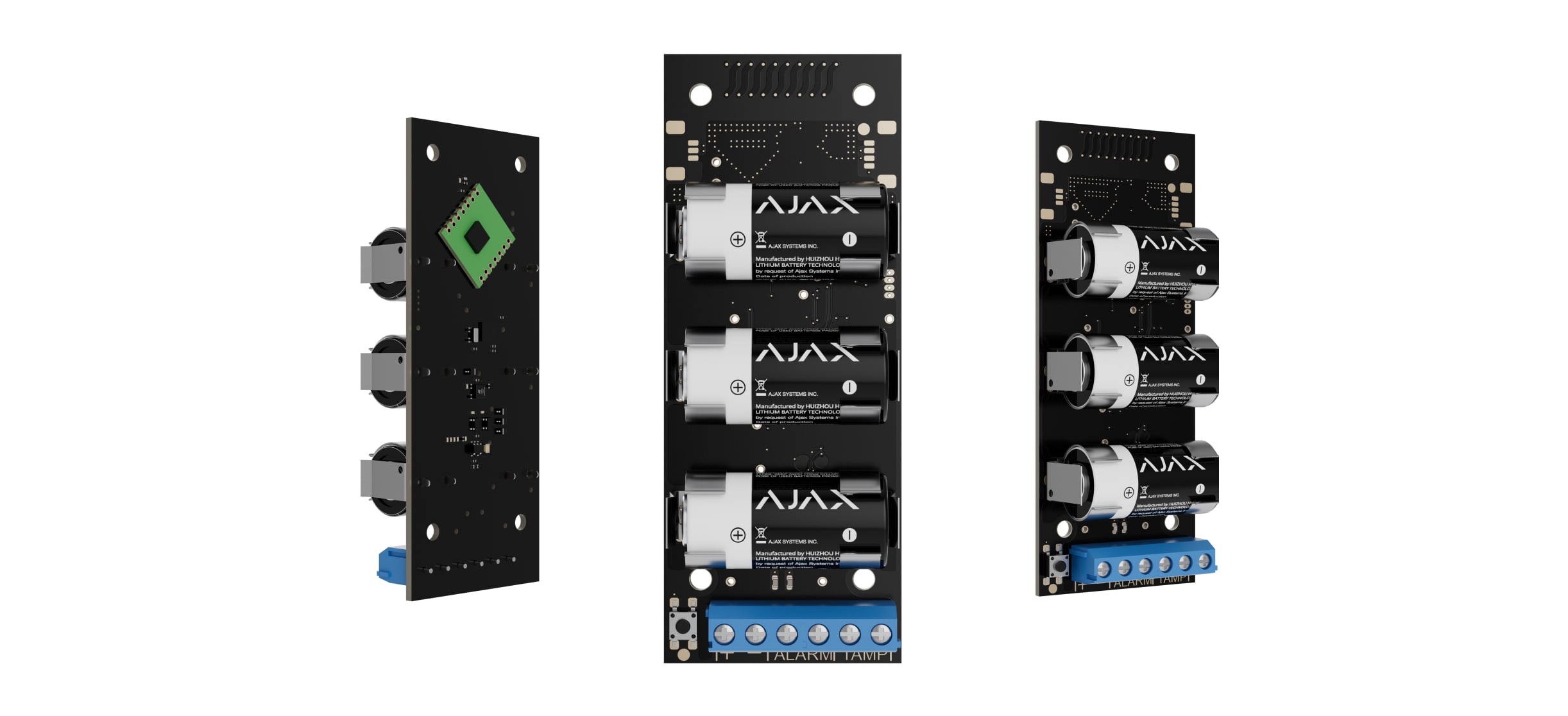

Transmitter Jeweller
Module sans fil permettant d'intégrer un dispositif tiers dans le système Ajax
Compatibilité des dispositifs
Communication
Technologie de communication Jeweller
Technologie propriétaire de communication sans fil pour transmettre les commandes, les alarmes et les événements.
Caractéristiques clés :
- Communication bidirectionnelle.
- Anti-sabotage avancé.
- Chiffrement par blocs avec une clé dynamique.
- Notifications instantanées.
- Commande et configuration à distance dans les applications Ajax.
Bandes de fréquences
866,0 à 866,5 MHz
868,0 à 868,6 MHz
868,7 à 869,2 MHz
905,0 à 926,5 MHz
915,85 à 926,5 MHz
921,0 à 922,0 MHz
Dépend de la région de vente.
Puissance apparente rayonnée (PAR) maximale
jusqu’à 20 mW
Régulation automatique de puissance pour réduire la consommation d'énergie et les interférences radio.
Modulation du signal radio
GFSK
Portée de la communication radio
jusqu'à 1 600 m
Entre le module d'intégration et la centrale (ou le prolongateur de portée) en champ ouvert.
Communication chiffrée
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
Saut de fréquence
Pour éviter les interférences radio et le brouillage.
Connexion des dispositifs filaires
Configurations prises en charge
Transmitter Jeweller possède deux paires d'entrées pour le raccordement des boutons anti-sabotage et des capteurs d'alarme. Les entrées d'alarme et de bouton anti-sabotage peuvent être utilisées pour connecter un dispositif filaire en utilisant le schéma AATT (Alarm Alarm Tamper Tamper).
Terminaux pour la connexion des dispositifs filaires
- “+ –” : sortie d'alimentation 3,3 V⎓ pour la connexion d'un dispositif filaire.
- Z1–Z2 : entrées pour la connexion d'un dispositif filaire.
- TAMP : entrées pour la connexion d'un bouton anti-sabotage d'un dispositif filaire.
États de contact des dispositifs tiers
NO, NC
États de contact du bouton anti-sabotage
NO, NC
Longueur du câble
jusqu'à 130 m
En cas d'utilisation d'un câble à paires torsadées de 24 AWG.
Modes de fonctionnement
impulsion, bistable
Mode du capteur
Notifier les alarmes, Changer les modes d'armement
Types d'événements
14 types d'événements de dispositifs filaires
- Intrusion
- Incendie
- Appeler les secours
- Bouton de panique
- Alarme de gaz
- Dysfonctionnement
- Fuite
- Bris de glace
- Haute température
- Basse température
- Masquage
- Code de contrainte (ouverture)
- Vibration (capteur sismique)
- Personnalisé
Configuré par un PRO ou un utilisateur ayant des droits d'administration dans l'application Ajax.
Recommandations
Transmitter Fibra doit être installé à l'intérieur du boîtier du détecteur filaire. Le module nécessite un espace minimum avec des dimensions de 110 × 41 × 24 mm. S'il n'est pas possible d'installer Transmitter Jeweller dans le boîtier du détecteur, il est possible d'utiliser n'importe quel boîtier radiotransparent disponible.
Protection contre le sabotage
Protection contre l'usurpation des données
l'authentification du module d'intégration
Accéléromètre
alerte lorsque le module d'intégration est déplacé
Bornes d'alarme anti-sabotage
Bornes pour le raccordement à un bouton anti-sabotage filaire (le cas échéant).
Détection de la perte de communication avec le module d'intégration
après 36 s
La durée de détection dépend des paramètres Jeweller ou Jeweller/Fibra.
Alimentation
Batteries
3 × CR123A
Préinstallées. La durée de vie de la batterie dépend de la consommation d'énergie d'un dispositif filaire connecté.
Sortie pour un dispositif filaire connecté
3,3 V⎓, jusqu'à 125 mA
Ligne d'alimentation du Transmitter Fibra.
Carte imprimée

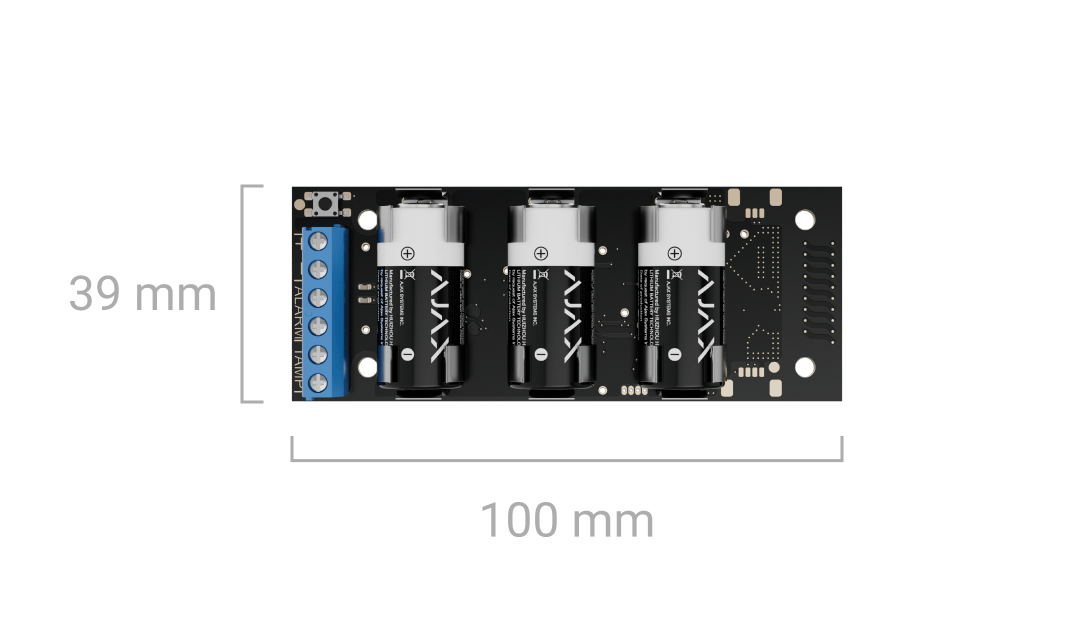

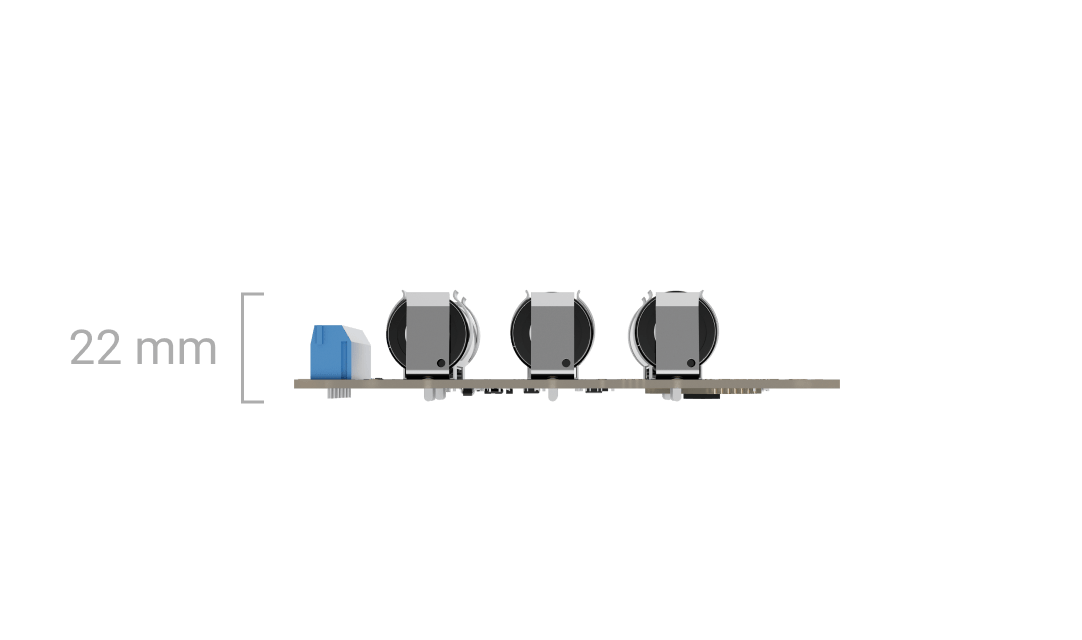

Dimensions
100 × 39 × 22 mm
Poids
74 g
Température de fonctionnement
de −25 °C à +50 °C
Humidité admissible
jusqu'à 75 %
Classe de protection contre l'électrocution
Classe III
Kit complet
Transmitter Jeweller
3 × batterie CR123A (préinstallées)
Kit d'installation
Guide de démarrage rapide
