Manuel utilisateur EN54 Indicator Jeweller

EN54 Indicator Jeweller est un témoin lumineux déporté sans fil pour système incendie. Il est conçu pour être installé près des détecteurs principaux certifiés EN 54, fournissant une signalisation visuelle d’alarme avec une lumière rouge.

EN54 Indicator Jeweller fonctionne dans le cadre d’un système Ajax et communique avec la centrale d’alarme incendie via le protocole radio sécurisé Jeweller. La portée de communication avec la centrale d’alarme incendie est jusqu’à 1 700 m en espace ouvert.

Éléments fonctionnels

1. Cadre LED.

2. Trou pour un outil spécial nécessaire pour déverrouiller la serrure.

3. Panneau de montage SmartBracket. Pour retirer le panneau, insérez l’outil spécial dans le trou correspondant et tournez le SmartBracket dans le sens inverse des aiguilles d’une montre. Si le dispositif est déverrouillé, il suffit de tourner le SmartBracket dans le sens inverse des aiguilles d’une montre.

4. Points de fixation pour attacher SmartBracket à la surface.

5. Verrou pour sécuriser le dispositif sur le SmartBracket (optionnellement).

6. QR code avec l’ID du dispositif. Il est utilisé pour ajouter le dispositif à la centrale d’alarme incendie.

7. Bouton anti-sabotage. Il se déclenche en cas de tentative de retrait du dispositif du panneau de montage.

8. Capots du compartiment de la batterie. Pour remplacer les batteries, ouvrez les capots.

9. Bouton d’alimentation.

Centrales d’alarme incendie et prolongateurs de portée compatibles

EN54 Indicator Jeweller nécessite une centrale d’alarme incendie Ajax fonctionnant avec OS Malevich 2.39 ou une version ultérieure.

Vérifier la compatibilité du dispositif

Principe de fonctionnement

EN54 Indicator Jeweller est un témoin lumineux déporté sans fil conçu pour les systèmes de sécurité incendie conformes aux normes EN 54. Il est installé près des principaux détecteurs certifiés EN 54, fournissant une signalisation d’alarme visuelle avec une lumière rouge.

Ce témoin est conçu pour les situations où le contact visuel direct avec le détecteur est entravé ou impossible (par exemple, les détecteurs sont situés derrière des portes fermées ou des faux plafonds). Le dispositif alerte l’utilisateur du déclenchement, simplifiant grandement la localisation de la source de l’alarme.

Le dispositif est alimenté par des batteries préinstallées et ne nécessite pas d’alimentation externe. EN54 Indicator Jeweller surveille son état de fonctionnement et informe le système des défauts éventuels.

Protocole de transfert de données Jeweller

Jeweller est un protocole de transfert de données sans fil qui assure une communication bidirectionnelle rapide et fiable entre la centrale et les dispositifs. Le dispositif utilise Jeweller pour transmettre des commandes, des alarmes et des événements.

En savoir plus

Transmission d’événements au centre de télésurveillance

Un système Ajax peut transmettre des alarmes à l’application Ajax PRO Desktop et au centre de télésurveillance aux formats SurGard (Contact ID), SIA (DC-09), ADEMCO 685 et autres protocoles.

Le système avec un EN54 Indicator Jeweller installé peut transmettre les événements suivants :

1. Défaut matériel / rétablissement du dispositif.

2. Alarme/rétablissement de la batterie faible.

3. Alarme/rétablissement du bouton anti-sabotage.

4. Perte/rétablissement de la communication entre EN54 Indicator Jeweller et la centrale d’alarme incendie.

Lorsqu’une alarme est reçue, l’opérateur du centre de télésurveillance sait précisément ce qui s’est passé et où. L’adressage des dispositifs Ajax permet d’envoyer des événements au Ajax PRO Desktop ou aux logiciels de surveillance, y compris le type de dispositif, son nom, la zone d’incendie, la pièce virtuelle et la description de l’emplacement. Veuillez noter que la liste des paramètres transmis peut varier en fonction du logiciel de surveillance et du protocole de communication sélectionné pour le centre de télésurveillance.

Sélection de l’emplacement

Le dispositif est destiné à une installation intérieure et extérieure. Lors de la sélection d’un emplacement approprié, il faut tenir compte de la visibilité de son cadre LED, ce qui détermine les performances du dispositif.

Lorsque vous choisissez l’endroit où installer votre EN54 Indicator Jeweller, tenez compte des paramètres qui affectent son fonctionnement :

• Intensité du signal Jeweller.

• La distance entre le dispositif et la centrale d’alarme incendie.

• La présence d’obstacles à la transmission des signaux radio et des sons, tels que les murs, les plafonds intermédiaires et les objets de grande taille dans la pièce.

Prenez en compte les recommandations relatives au placement lors de la conception d’un projet de système. Seuls des spécialistes doivent concevoir et installer des systèmes Ajax. Une liste des partenaires officiels autorisés d’Ajax est disponible ici.

Intensité du signal

Le niveau du signal est déterminé par le nombre de paquets de données non livrés ou endommagés sur une période de temps donnée. L’icône dans l’onglet Dispositifs dans les applications Ajax indique l’intensité du signal :

• trois barres – excellente intensité du signal ;

• deux barres – bonne intensité du signal ;

• une barre – intensité du signal faible, le fonctionnement stable n’est pas garanti ;

• icône barrée – pas de signal.

Notez que si l’intensité du signal est excellente, l’appareil peut ajuster automatiquement la puissance de transmission radio pour réduire la consommation d’énergie et les interférences radio.

Reportez-vous à la section Test de fonctionnalité du dispositif pour savoir comment lancer le Test d’intensité du signal Jeweller.

Quel est le test d’intensité du signal Jeweller

Où ne pas installer le dispositif

1. À proximité de tout site métallique ou miroir provoquant l’atténuation et le filtrage du signal.

2. Dans les lieux où les niveaux de température et d’humidité sont en dehors des limites admissibles. Cela pourrait endommager le dispositif.

3. Dans les endroits où la puissance du signal Jeweller est faible ou instable. Cela pourrait entraîner la perte de connexion avec la centrale d’alarme incendie.

4. À une distance inférieure à 1 m de la centrale d’alarme incendie ou du prolongateur de portée du signal radio.

Installation

Pour installer le dispositif :

1. Retirez le panneau de montage SmartBracket du dispositif. Pour retirer le panneau, tournez-le dans le sens inverse des aiguilles d’une montre.

2. Fixez le panneau SmartBracket à une surface à l’aide d’une bande adhésive double face ou d’une autre fixation temporaire. Le signe ↑↑ sur SmartBracket est uniquement à des fins d’information. Il peut vous aider à aligner correctement le dispositif.



   Utilisez un ruban adhésif double face pour une fixation temporaire uniquement. Le dispositif sécurisé par le ruban adhésif peut se détacher de la surface à tout moment, ce qui peut entraîner des dommages s’il tombe.

3. Ajoutez votre EN54 Indicator Jeweller à la centrale d’alarme incendie et jumeler avec des détecteurs d’incendie.

4. Glissez le dispositif sur le panneau de montage SmartBracket.

5. Lancez les tests de fonctionnalité du dispositif.

6. Retirez le dispositif du panneau de montage.

7. Fixez le panneau SmartBracket à la surface à l’aide des vis fournies avec le kit en utilisant tous les points de fixation. Lorsque vous utilisez d’autres éléments de fixation, assurez-vous qu’ils n’endommagent pas ou ne déforment pas le panneau de montage.

8. Pour sécuriser davantage le dispositif sur le panneau de montage SmartBracket avec le verrou, déplacez le mécanisme de verrouillage en position . Dans ce cas, vous devrez insérer un outil spécial dans le trou correspondant pour retirer le panneau de montage.



9. Glissez le dispositif sur le panneau de montage SmartBracket.

10. Ajustez la position du dispositif si nécessaire. Le panneau de montage SmartBracket permet de faire pivoter le détecteur jusqu’à 55°.

Ajout au système

Avant d’ajouter votre dispositif

1. Installez l’application Ajax.

2. Connectez-vous à votre compte ou créez-en un nouveau.

3. Sélectionnez un espace ou créez-en un nouveau.

4. Ajoutez au moins une pièce virtuelle.

5. Ajoutez une centrale d’alarme incendie compatible à l’espace. Assurez-vous que la centrale d’alarme incendie est allumée et qu’elle dispose d’un accès Internet via Ethernet, Wi-Fi et/ou réseau mobile.

6. Vérifiez les états dans l’application Ajax pour vous assurer que l’espace est désarmé et que la centrale d’alarme incendie ne démarre pas de mise à jour.

Types de comptes et leurs droits

Ajout à la centrale d’alarme incendie

1. Ouvrez l’application Ajax. Sélectionnez un espace auquel vous souhaitez ajouter le dispositif.

2. Allez dans l’onglet Dispositifs et sélectionnez Ajouter un dispositif.

3. Scannez le QR code ou saisissez manuellement l’ID du dispositif. Un code QR avec l’ID est placé sur le dispositif sous le panneau de montage SmartBracket. Il est également reproduit sur l’emballage du dispositif.



4. Attribuez un nom au dispositif.

5. Sélectionnez une zone d’incendie et une pièce virtuelle.

6. Si nécessaire, spécifiez l’emplacement du dispositif dans le champ Emplacement.

7. Sélectionnez Ajouter un dispositif, et le compte à rebours commencera.

8. Allumez le dispositif en maintenant le bouton d’alimentation pendant 3 secondes.



Une fois ajouté à la centrale d’alarme incendie, le dispositif apparaîtra dans la liste des dispositifs de la centrale d’alarme incendie dans l’application Ajax. La fréquence de mise à jour des états des dispositifs dans la liste dépend des paramètres Jeweller et est de 36 secondes par défaut.

Si la connexion échoue, réessayez dans 5 secondes. Si le nombre maximum de dispositifs a déjà été ajouté à la centrale d’alarme incendie, vous recevrez une notification d’erreur lorsque vous essayez d’en ajouter plus.

Jumelage avec les détecteurs d’incendie

Une fois que le témoin lumineux déporté est ajouté à la centrale d’alarme incendie, il doit être jumelé avec les détecteurs d’alarme incendie requis afin de pouvoir signaler leurs déclenchements. Sinon, le dispositif ne notifierait aucune alarme.

EN54 Indicator Jeweller est jumelé avec les détecteurs de l’alarme incendie en créant un scénario d’alarme incendie dans le système.

Pour jumeler le témoin EN54 Indicator Jeweller avec les détecteurs d’alarme incendie dans une application Ajax :

1. Sélectionnez un espace et allez à :

   • Contrôle → Paramètres → Scénarios et calendrier

2. Appuyez sur Ajouter un scénario et sélectionnez le type Scénarios d’incendie (EN-54).

3. Précisez :

   1. Nom du scénario.

   2. Déclencheurs. Sélectionnez les dispositifs qui détectent les conditions d’incendie et activent le scénario.

   3. Actionneurs. Sélectionnez votre EN54 Indicator Jeweller et, si nécessaire, d’autres dispositifs qui répondent aux déclencheurs en alertant les personnes ou en contrôlant les systèmes du bâtiment.

   4. Notifications de scénario. Définissez si les notifications doivent être envoyées aux utilisateurs du système quand un scénario se déclenche.

4. Appuyez sur Enregistrer.

Test de fonctionnalité

Le système de sécurité Ajax propose plusieurs types de tests pour vous aider à choisir le bon endroit pour installer les dispositifs. Les tests suivants sont disponibles pour EN54 Indicator Jeweller :

• Test d’intensité du signal Jeweller – pour déterminer l’intensité et la stabilité du signal entre la centrale d’alarme incendie (ou le prolongateur de portée du signal radio) et le dispositif via le protocole de transfert de données sans fil Jeweller sur le lieu d’installation du dispositif.

• Test de l’indicateur d’alarme – pour vérifier le voyant LED et s’assurer que le signal d’alarme incendie est visible dans les locaux.

Pour lancer le test :

1. Ouvrez l’application Ajax. Sélectionnez un espace avec le dispositif ajouté.

2. Allez dans l’onglet Dispositifs .

3. Sélectionnez EN54 Indicator Jeweller.

4. Allez dans les paramètres en appuyant sur l’icône de l’engrenage .

5. Sélectionnez le Test d’intensité du signal Jeweller ou Test de l’indicateur d’alarme.

En outre, vous pouvez lancer le Test de l’indicateur d’alarme sur l’écran tactile de la centrale d’alarme incendie.

Icônes

Les icônes dans une application Ajax affichent certains des états de l’EN54 Indicator Jeweller. Vous pouvez vérifier les icônes dans l’onglet Dispositifs .

États

Les états comprennent des informations sur le dispositif et ses paramètres de fonctionnement. Vous pouvez trouver les états de votre EN54 Indicator Jeweller dans les applications Ajax :

1. Allez dans l’onglet Dispositifs .

2. Sélectionnez EN54 Indicator Jeweller dans la liste.

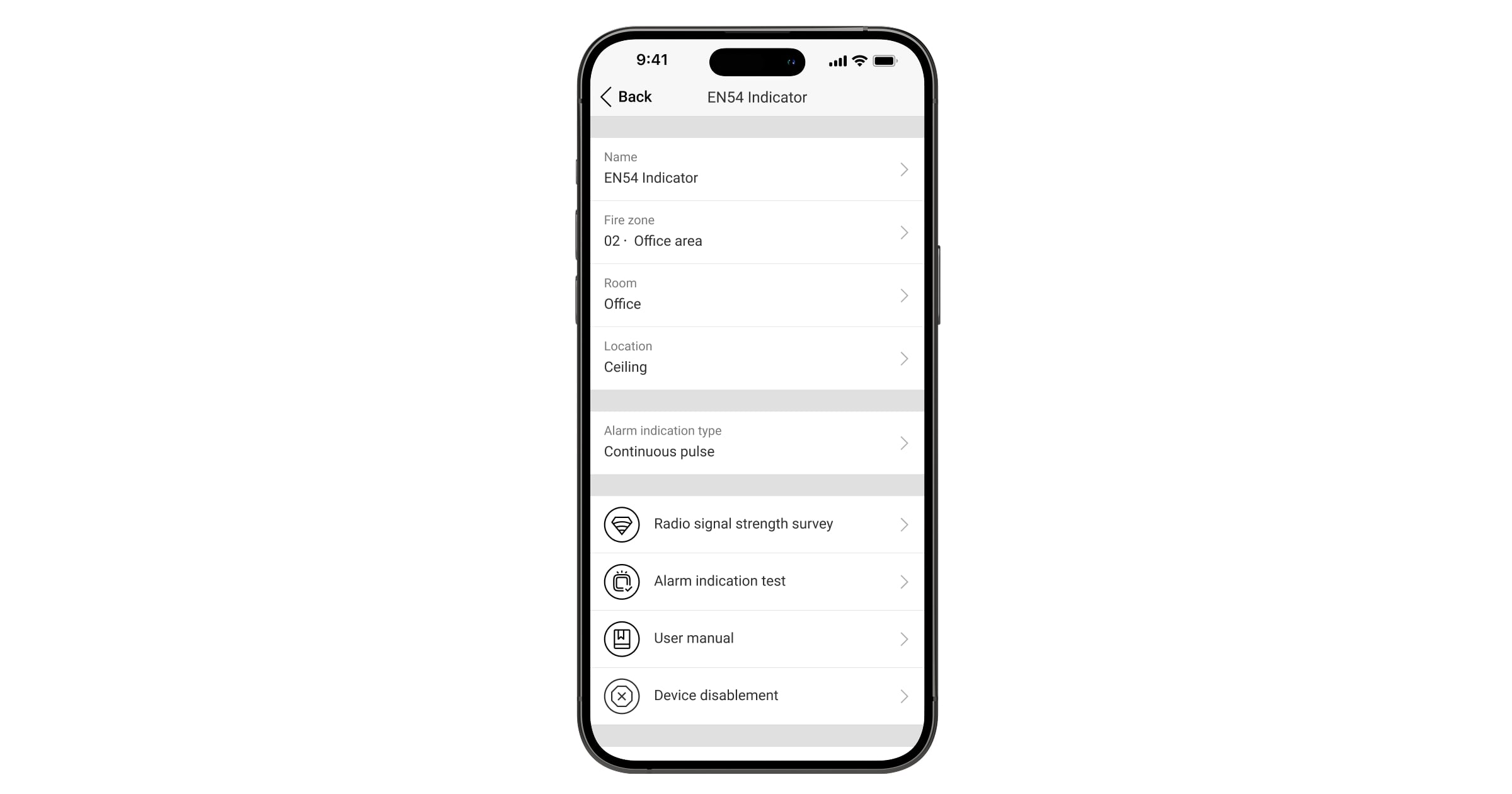

Paramètres

Pour changer les paramètres de l’EN54 Indicator Jeweller, dans une application Ajax :

1. Allez dans l’onglet Dispositifs .

2. Sélectionnez EN54 Indicator Jeweller dans la liste.

3. Allez dans Paramètres .

4. Configurer les paramètres requis.

5. Sélectionnez Retour pour enregistrer les nouveaux paramètres.

Indication

Le voyant LED de l’EN54 Indicator Jeweller s’allume en rouge selon l’état du dispositif.

Défauts

Lorsqu’un défaut du dispositif EN54 Indicator Jeweller est détecté, une application Ajax affiche un compteur de défauts sur l’icône du dispositif. Tous les dysfonctionnements sont indiqués dans les états du dispositif. Les champs présentant des dysfonctionnements sont mis en évidence en jaune. En outre, les défauts sont affichés dans l’onglet Contrôle sur l’écran de la centrale d’alarme incendie. Plus de détails sur le défaut peuvent être trouvés dans les onglets Centre d’événements ou Zones incendie de la centrale d’alarme incendie.

Un défaut de l’EN54 Indicator Jeweller est affiché si :

• Le dispositif a été retiré du panneau de montage SmartBracket ou son intégrité est compromise (un bouton anti-sabotage a été déclenché).

• Pas de connexion avec la centrale d’alarme incendie ou le prolongateur de portée du signal radio via Jeweller.

• La batterie du dispositif est faible.

• Le dispositif est défectueux.

Un administrateur ou un utilisateur disposant du niveau d’accès 2 peut désactiver les notifications de perte de connexion Jeweller. L’option Désactiver les notifications permet de désactiver les messages d’erreur et les alertes de perte de signal Jeweller pour les dispositifs EN54 installés dans des véhicules, comme les camions de pompiers.

Comment désactiver les notifications de perte de connexion Jeweller pour les dispositifs certifiés EN 54

Maintenance

Vérifiez régulièrement le bon fonctionnement du dispositif. Nettoyez la poussière, les toiles d’araignée et d’autres contaminants sur le boîtier du dispositif dès leur apparition. Utilisez un chiffon sec et doux, adapté à l’entretien du matériel. N’utilisez pas de produits contenant de l’alcool, de l’acétone, de l’essence ou d’autres solvants actifs pour nettoyer le dispositif.

Les batteries préinstallées assurent jusqu’à 5 ans de fonctionnement autonome avec les paramètres standard du protocole Jeweller (l’intervalle de ping est de 36 secondes). Lorsque les batteries sont faibles, le système enverra une notification appropriée.

Nous vous recommandons de remplacer les batteries dès que vous recevez la notification. Il est conseillé d’utiliser des batteries Huiderui CR123A LiMnO₂ (3 V ; 1 600 mAh).

Combien de temps les dispositifs Ajax fonctionnent-ils sur batterie, et qu’est-ce qui affecte cette durée

Spécifications techniques

Toutes les caractéristiques techniques

Conformité aux normes

Garantie

La garantie des produits de la Limited Liability Company « Ajax Systems Manufacturing » est valable pendant 2 ans à compter de la date d’achat.

Si le dispositif ne fonctionne pas correctement, veuillez d’abord contacter le service d’assistance technique d’Ajax. Dans la plupart des cas, les problèmes techniques peuvent être résolus à distance.

Obligations de garantie

Accord d’utilisation

Contacter l’assistance technique :

• e-mail

• Telegram

Fabriqué par « AS Manufacturing » LLC
