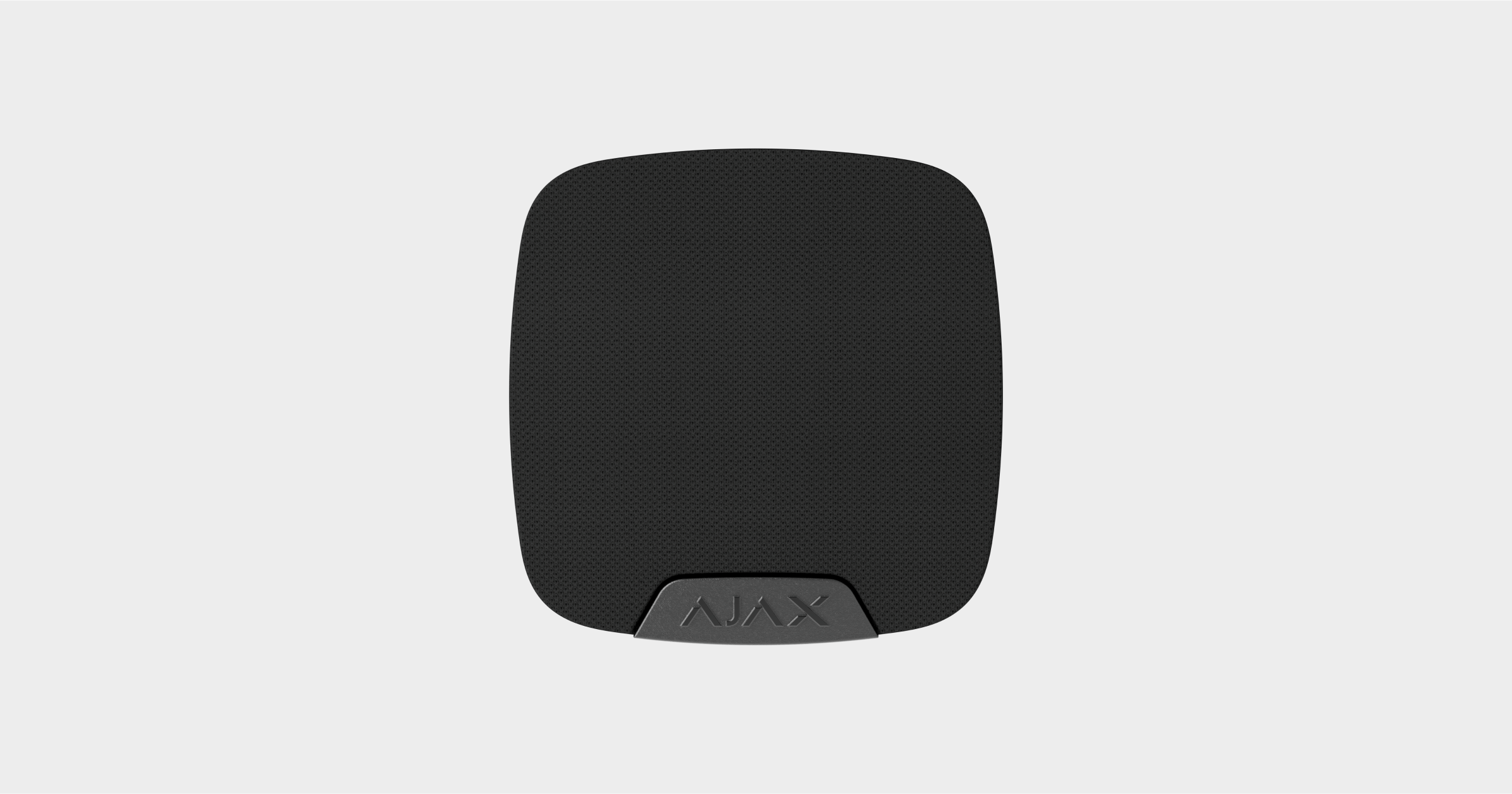

Manuel utilisateur Superior HomeSiren Jeweller

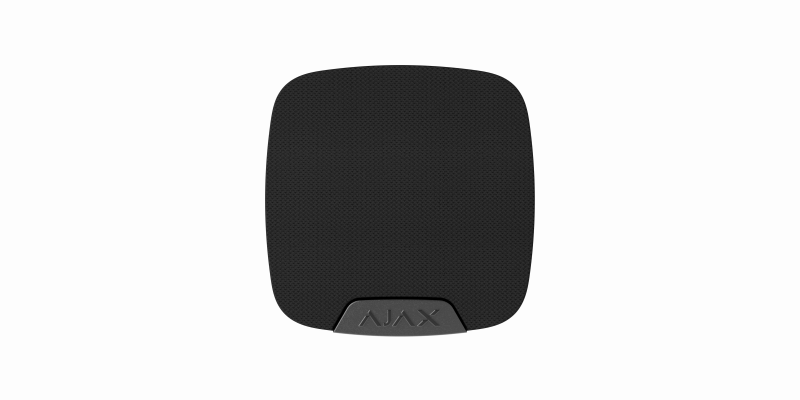

Superior HomeSiren Jeweller est une sirène sans fil pour une installation en intérieur. Elle notifie les utilisateurs des événements et des alarmes via un indicateur LED et un signal sonore d'un volume allant jusqu'à 105 dB. Le dispositif prend en charge la connexion d'une LED filaire supplémentaire et fonctionne jusqu'à cinq ans avec des batteries préinstallées.

La sirène communique avec une centrale via Jeweller, un protocole radio sécurisé pour transmettre les alarmes et les événements. La portée de communication en champ ouvert est jusqu'à 2 000 m.

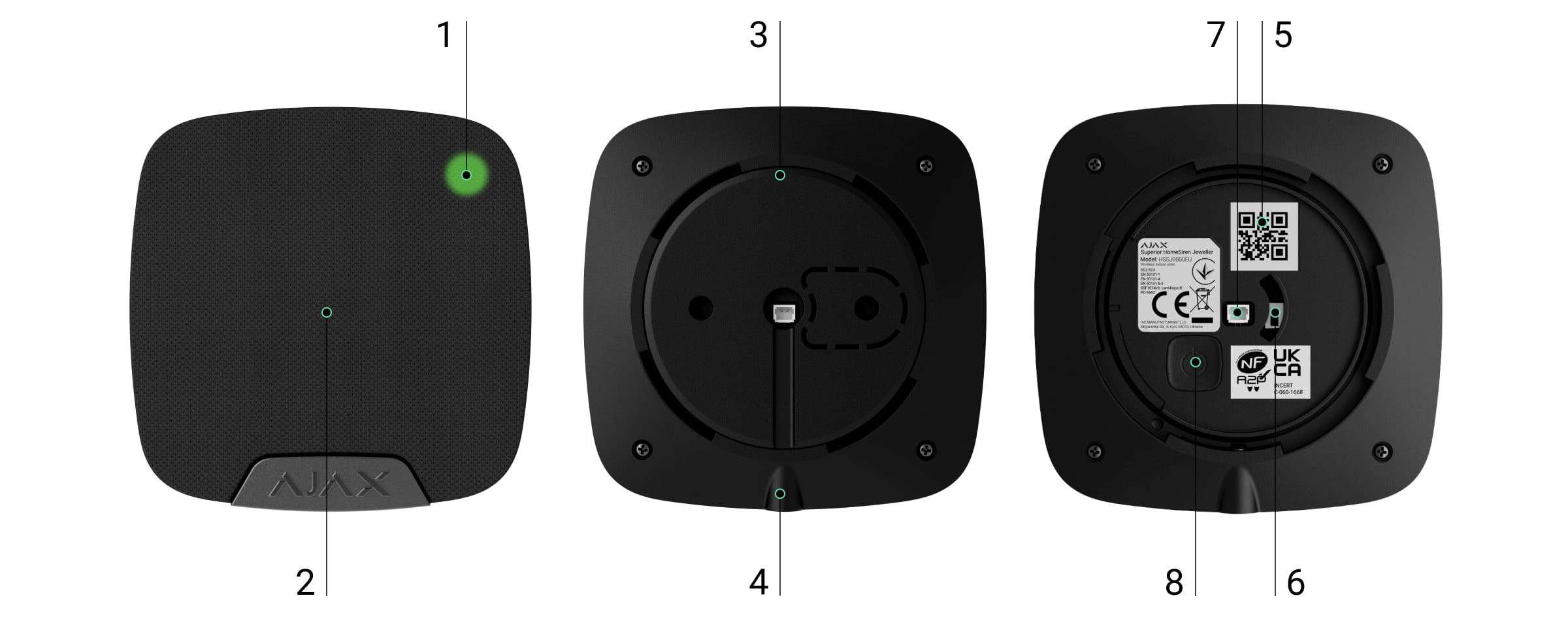

Éléments fonctionnels

1. Indicateur LED.
2. Buzzer de la sirène recouvert de tissu.
3. Panneau de montage SmartBracket. Sa partie perforée active une alarme anti-sabotage si une tentative de détacher le dispositif de la surface est détectée. Ne la cassez pas.
4. Orifice pour fixer le panneau de montage SmartBracket avec une vis de fixation.
5. QR code avec l'ID du dispositif. Il est utilisé pour ajouter le dispositif à la centrale.
6. Bouton anti-sabotage. Il se déclenche lorsqu'une tentative de détacher le dispositif de la surface ou de le retirer du panneau de montage est détectée.
7. Connecteur pour un indicateur LED externe.
8. Bouton d'alimentation.

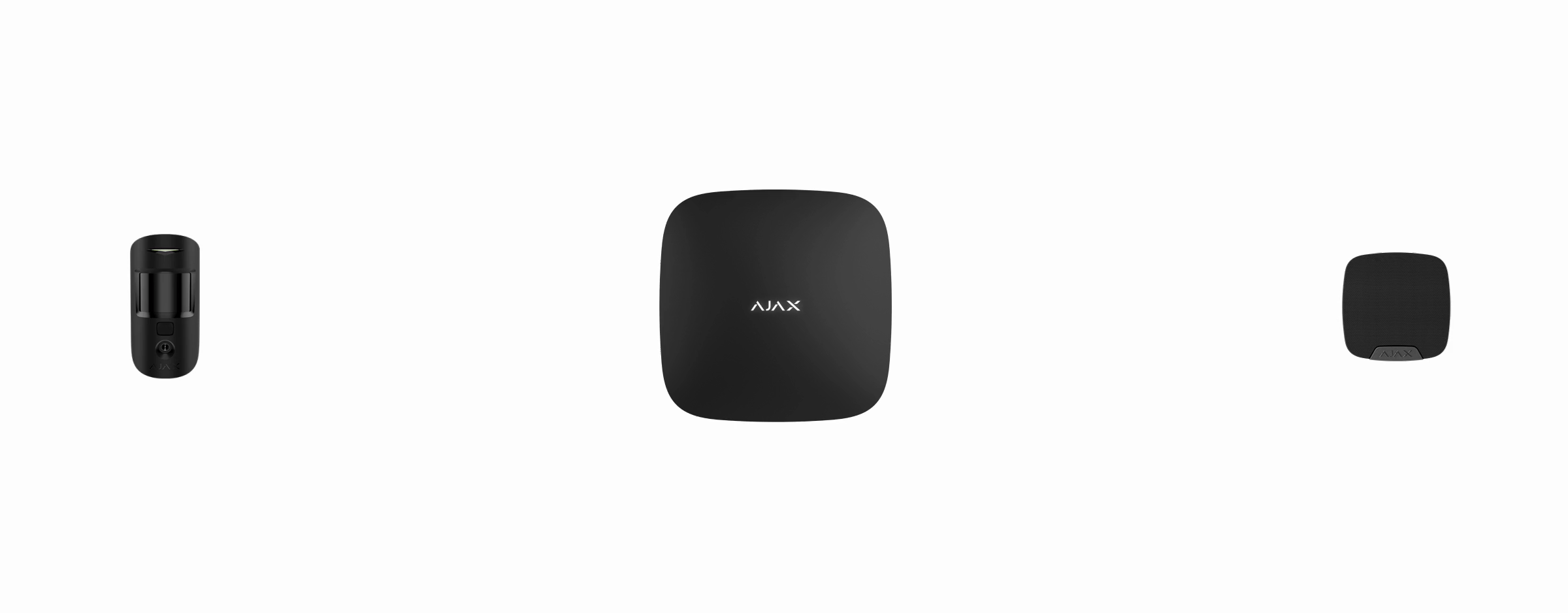

Centrales et prolongateurs de portée compatibles

La sirène nécessite une centrale Ajax fonctionnant avec OS Malevich 2.16 ou une version ultérieure.

Principe de fonctionnement

Le dispositif est équipé d'un buzzer puissant, qui permet d'entendre le son de la sirène à distance. Si la sirène est installée correctement, il sera difficile pour un intrus de la démonter et de la désactiver. Superior HomeSiren Jeweller dispose d'une alimentation autonome et d'un boîtier robuste avec une vis de fixation permettant de sécuriser le dispositif. Le bouton d'alimentation est bloqué lorsque le système est armé.

La sirène accomplit quatre tâches :

1. Fournit des informations sur les alarmes. La sirène répond aux alarmes de sabotage et aux alarmes système. Elle est suffisamment bruyante pour effrayer les intrus et attirer l'attention des voisins.
2. Indique l'état de sécurité. La sirène utilise une indication LED pour montrer que l'installation est armée et un signal sonore pour informer des temporisations à l'armement et au désarmement. Ces fonctionnalités sont utiles pour les systèmes contrôlés via des télécommandes ou des claviers : la sirène rappelle aux utilisateurs de désarmer le système lors de l'entrée.
3. Notifie les utilisateurs lorsqu'une porte est ouverte (Carillon d’entrée). Les sirènes émettent un signal sonore spécifique pour informer les utilisateurs du déclenchement des détecteurs d'ouverture lorsque le système est désarmé. Cette fonction est utilisée, par exemple, dans les magasins pour avertir les employés lorsque des clients entrent.
4. Indique une alarme jusqu'à ce que le système soit désarmé. La LED intégrée à la sirène et une LED externe (si elle est connectée) clignotent après l'émission d'un signal sonore. Grâce à cette fonctionnalité, les utilisateurs et les patrouilles de sécurité de passage peuvent voir que la sirène a été déclenchée.

Protocole de transfert de données Jeweller

Jeweller est un protocole radio propriétaire qui assure une communication bidirectionnelle rapide et fiable entre la centrale et les dispositifs. La sirène utilise la technologie Jeweller pour transmettre les alarmes et les événements.

En savoir plus

Transmission d'événements au centre de télésurveillance

Un système Ajax transmet les alarmes et les événements à l'application Ajax PRO Desktop et au centre de télésurveillance aux formats SurGard (Contact ID), SIA (DC-09), ADEMCO 685 et autres protocoles.

Superior HomeSiren Jeweller peut transmettre les événements suivants :

1. Alarme de sabotage / récupération du bouton de sabotage.
2. Perte et rétablissement de la connexion avec la centrale (ou le prolongateur de portée du signal radio).
3. Désactivation/activation permanente de la sirène.
4. Désactivation/activation unique de la sirène.

Lorsqu'une alarme est reçue, l'opérateur du centre de télésurveillance sait ce qui s'est passé et où envoyer une équipe d'intervention rapide. L'adressage des dispositifs Ajax permet au système d'envoyer des événements à Ajax PRO Desktop et au centre de télésurveillance avec le type de dispositif, le nom, le groupe de sécurité et la pièce virtuelle spécifiés. Veuillez noter que la liste des paramètres transmis peut varier en fonction du logiciel de surveillance et du protocole de communication sélectionné.

Ajout au système

Pour ajouter une Superior HomeSiren Jeweller à la centrale, placez la sirène dans le même bâtiment sécurisé que le système (à portée du réseau radio de la centrale). Si la sirène fonctionne via un prolongateur de portée du signal radio, commencez par ajouter la sirène à la centrale, puis associez-la au prolongateur de portée du signal radio souhaité dans ses paramètres.

Avant d'ajouter votre dispositif

1. Installez une application Ajax PRO.

2. Connectez-vous à votre compte PRO ou créez-en un nouveau.

3. Sélectionnez un espace ou créez-en un nouveau.

   Qu'est-ce qu'un espace Ajax

   Comment créer un espace

   La fonctionnalité d'espace est disponible dans les applications dont la version est égale ou supérieure à celle-ci :

   • Ajax Security System 3.0 pour iOS ;
   • Ajax Security System 3.0 pour Android ;
   • Ajax PRO: Tool for Engineers 2.0 pour iOS ;
   • Ajax PRO: Tool for Engineers 2.0 pour Android ;
   • Ajax PRO Desktop 4.0 pour macOS ;
   • Ajax PRO Desktop 4.0 pour Windows.

4. Ajoutez au moins une pièce virtuelle.

5. Ajoutez une centrale compatible à l'espace. Assurez-vous que la centrale est allumée et qu'elle dispose d'un accès Internet via Ethernet, Wi-Fi et/ou réseau mobile.

6. Vérifiez les états dans l'application pour vous assurer que l'espace est désarmé et que la centrale ne démarre pas de mise à jour.

Ajout à la centrale

1. Ouvrez une application Ajax PRO. Sélectionnez un espace avec la centrale à laquelle vous souhaitez ajouter la sirène.

2. Allez dans l'onglet Dispositifs et appuyez sur Ajouter un dispositif.

3. Attribuez un nom à la sirène.

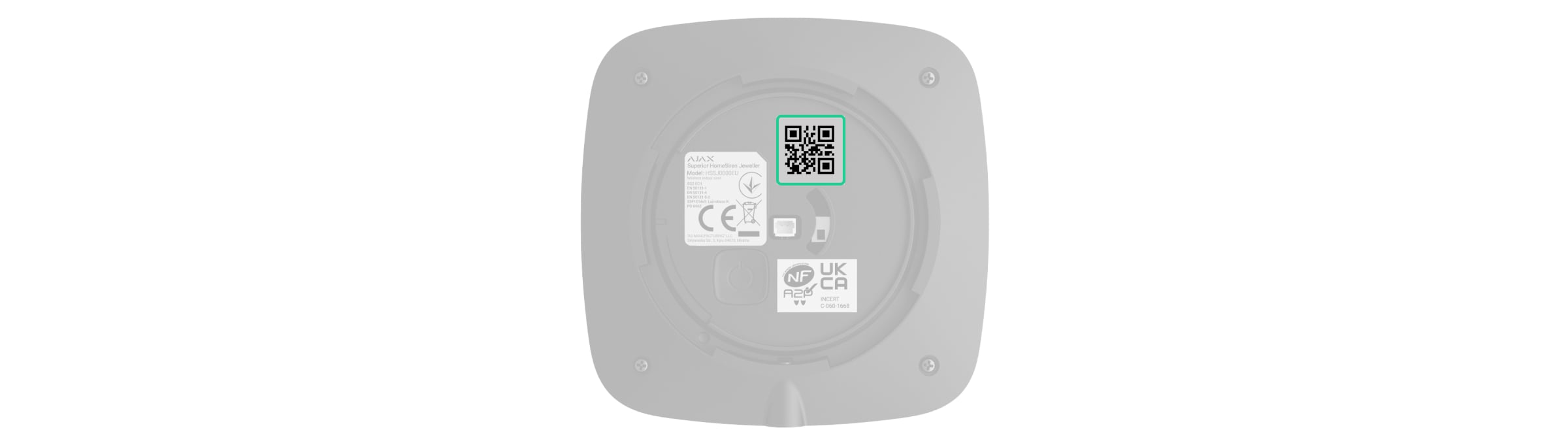

4. Scannez le QR code ou saisissez manuellement l'ID du dispositif. Le QR code avec l'identifiant du dispositif est situé sur le boîtier du dispositif. Il est également reproduit sur l'emballage du dispositif.



5. Sélectionnez une pièce virtuelle et un groupe de sécurité (si le Mode groupe est activé).

6. Appuyez sur Ajouter et le compte à rebours commencera.

7. Allumez la sirène en maintenant le bouton d'alimentation pendant 3 secondes.



Si la connexion échoue, éteignez la sirène et réessayez après 5 secondes. Si le nombre maximal de dispositifs a déjà été ajouté à la centrale (selon le modèle de centrale), le système enverra une notification lorsque vous essaierez d'en ajouter davantage.

Une fois ajouté à la centrale, le dispositif apparaîtra dans la liste des dispositifs de la centrale dans l'application Ajax. L'intervalle de mise à jour des états des dispositifs dépend des paramètres Jeweller ou Jeweller/Fibra et est de 36 secondes par défaut.

Dysfonctionnements

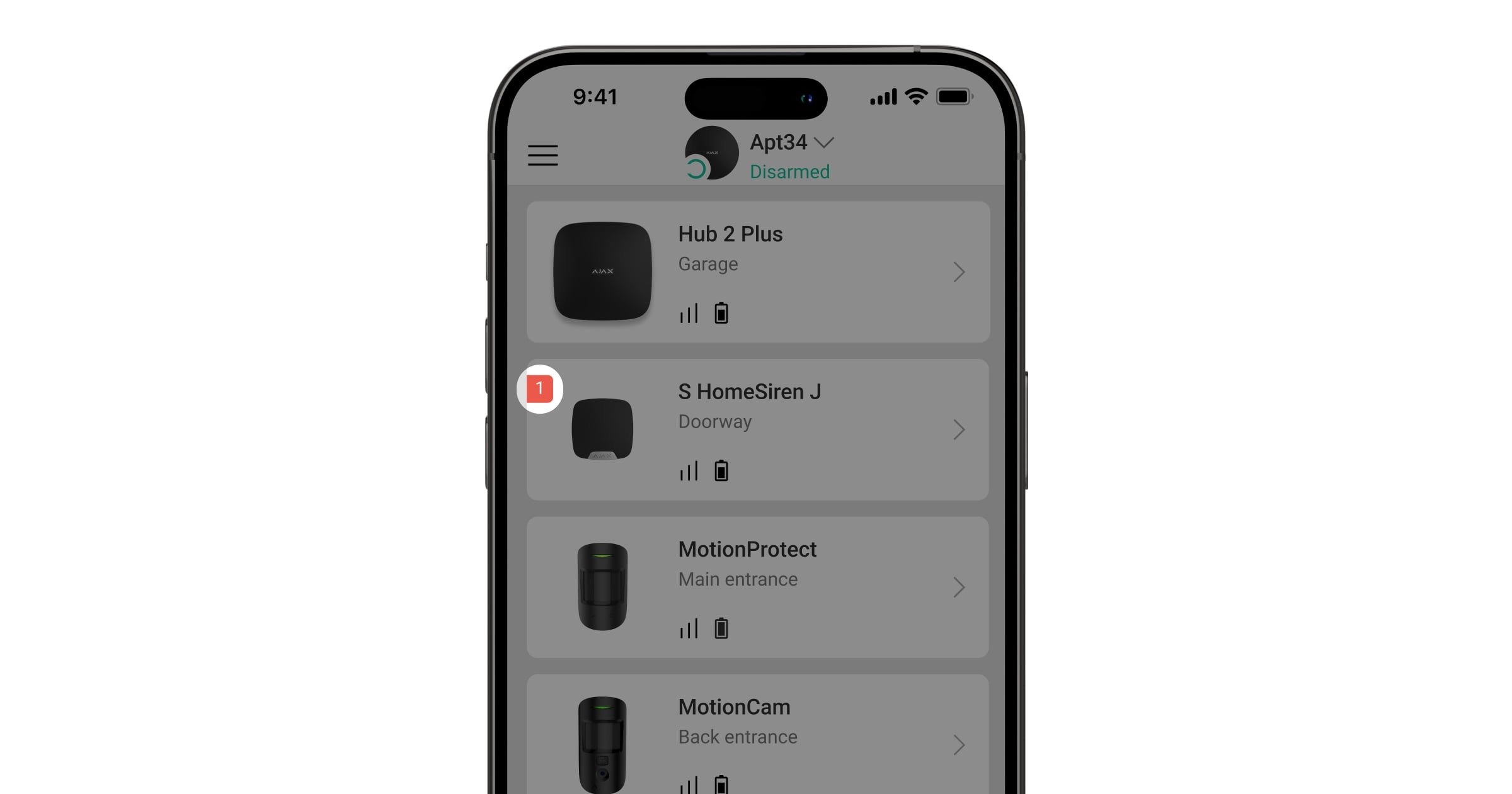

Lorsque le dispositif détecte un dysfonctionnement (par exemple, il n'y a pas de connexion via le protocole Jeweller), un compteur de dysfonctionnement s'affiche dans le coin supérieur gauche de l'icône du dispositif dans une application Ajax.

Tous les dysfonctionnements sont affichés dans les états du dispositif. Les champs présentant des dysfonctionnements seront mis en évidence en rouge.

Un dysfonctionnement s'affiche dans les cas suivants :

• La température du dispositif dépasse les limites admissibles.
• Le boîtier du dispositif est ouvert (le bouton anti-sabotage a été déclenché).
• Il n'y a pas de connexion à la centrale ou au prolongateur de portée du signal radio via Jeweller.
• La batterie du dispositif est faible.

Icônes

Les icônes d'une application Ajax affichent certains états de la Superior HomeSiren Jeweller. Vous pouvez les voir dans l'onglet Dispositifs .

États

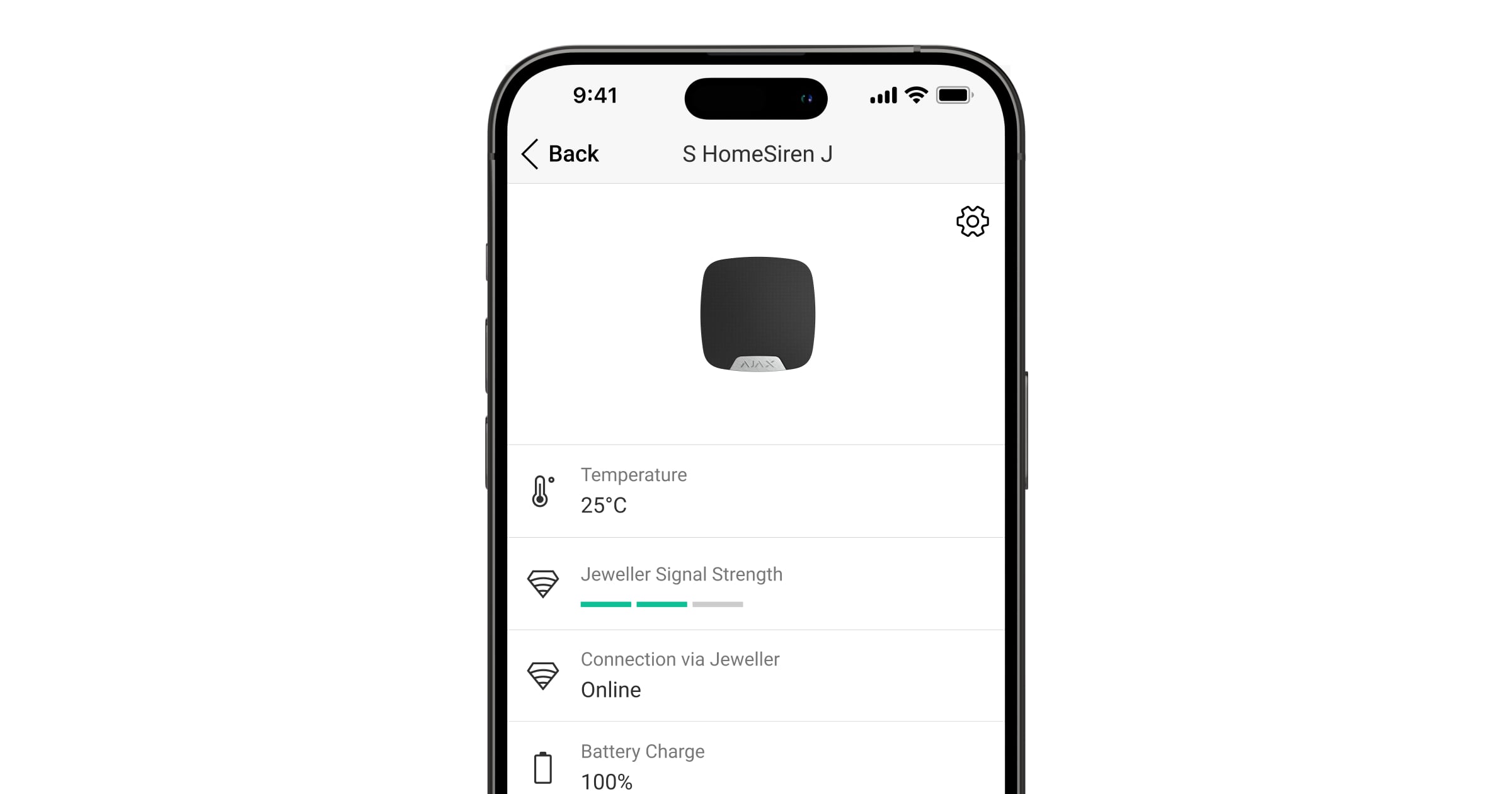

Les états comprennent des informations sur la sirène et ses paramètres de fonctionnement. Vous pouvez voir les états de la sirène dans les applications Ajax :

1. Allez dans l'onglet Dispositifs .
2. Sélectionnez Superior HomeSiren Jeweller dans la liste.

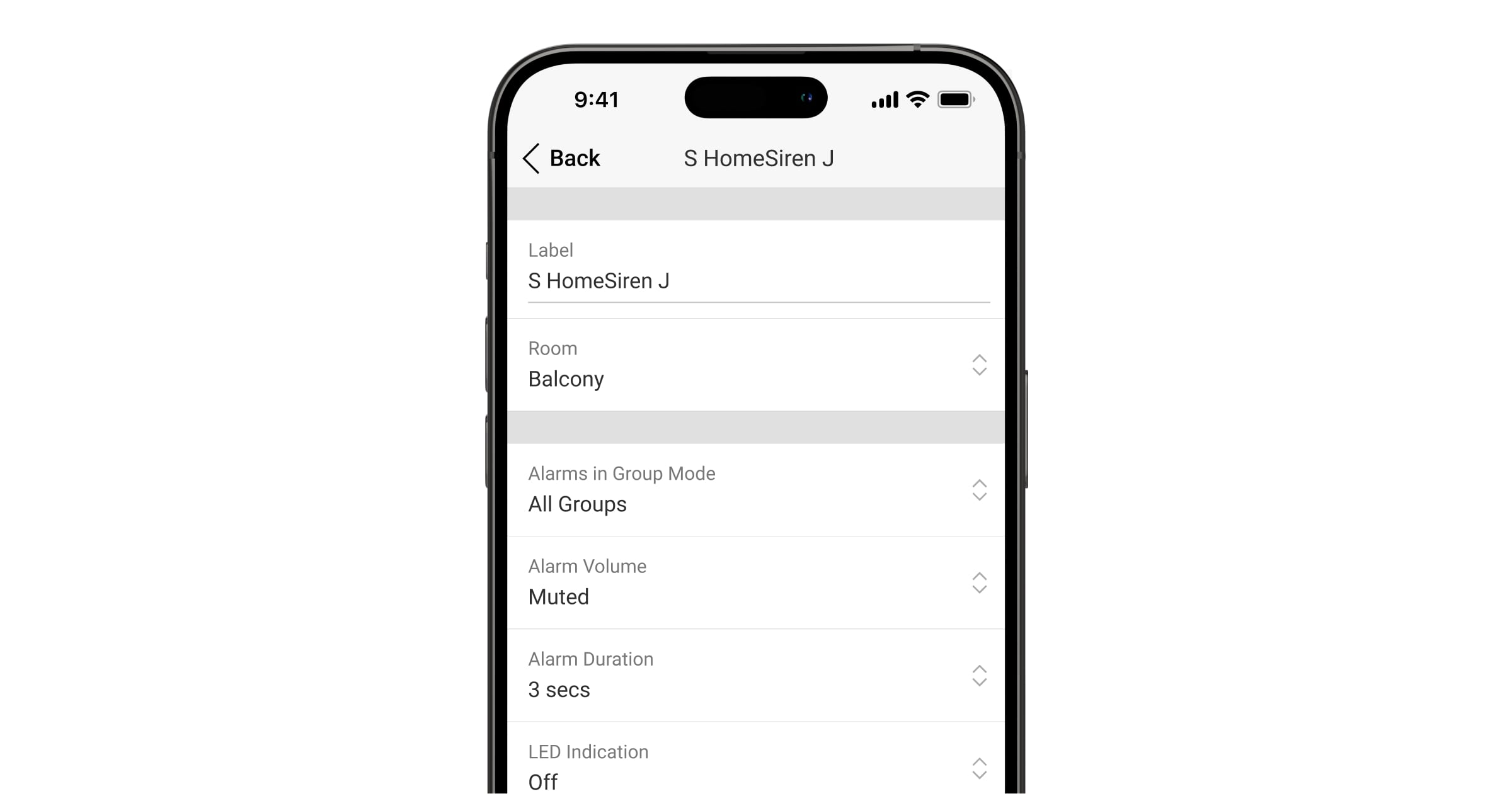

Paramètres

Pour modifier les paramètres de la Superior HomeSiren Jeweller, dans une application Ajax :

1. Allez dans l'onglet Dispositifs .
2. Sélectionnez Superior HomeSiren Jeweller dans la liste.
3. Allez dans les Paramètres en appuyant sur l'icône de l'engrenage.
4. Définissez les paramètres requis.
5. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

Signaux sonores

Réglage de la réponse de la sirène aux alarmes de l'appareil

Dans les applications Ajax, vous pouvez configurer séparément la réaction de la sirène aux alarmes de chaque dispositif du système. Cette fonction est utile si vous n'avez pas besoin d'activer la sirène lorsqu'un dispositif spécifique est déclenché. Par exemple, lorsque le détecteur LeaksProtect Jeweller déclenche une alarme.

Pour configurer la réponse de la sirène à une alarme du dispositif :

1. Ouvrez une application Ajax.
2. Allez dans l'onglet Dispositifs .
3. Sélectionnez le dispositif pour lequel vous souhaitez configurer la réponse de la sirène.
4. Accédez aux Paramètres du dispositif en appuyant sur l'icône de l'engrenage.
5. Recherchez la section Alerte par sirène et activez les options requises.
6. Répétez les étapes 3 à 5 pour les autres dispositifs du système.

Réglage de la réponse de la sirène à l'alarme anti-sabotage

Dans les applications Ajax, vous pouvez configurer la réponse de la sirène aux alarmes anti-sabotage de chaque dispositif du système de sécurité. Lorsque cette fonction est activée, la sirène émet un signal sonore dès que le bouton anti-sabotage du dispositif ou son accéléromètre est déclenché.

Pour configurer la réponse de la sirène à une alarme de sabotage :

1. Ouvrez une application Ajax.
2. Allez dans l'onglet Dispositifs .
3. Sélectionnez la centrale et allez dans ses paramètres .
4. Sélectionnez le menu Services.
5. Allez à la section Sons et alertes.
6. Activez l'option Si le couvercle de la centrale ou d'un détecteur est ouvert.
7. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

Réglage de la réaction de la sirène lorsque vous appuyez sur le bouton de panique dans l'application mobile

Dans les applications Ajax, vous pouvez configurer la réponse de la sirène à l'appui sur le bouton de panique intégré à l'application. Pour ce faire, suivez les étapes suivantes :

1. Ouvrez une application Ajax.
2. Allez dans l'onglet Dispositifs .
3. Sélectionnez la centrale et allez dans ses paramètres .
4. Sélectionnez le menu Services.
5. Allez à la section Sons et alertes.
6. Activez l'option Si le bouton de panique est appuyé dans l’app.
7. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

Paramètres de l'indication de la sirène après l'alarme

La sirène peut informer les utilisateurs du déclenchement dans le système armé à l'aide de l'indication LED.

L’option fonctionne comme suit :

1. Le système enregistre une alarme.
2. La sirène émet un signal d'alarme. Sa durée et son volume dépendent des réglages du dispositif.
3. La LED de la sirène et les indicateurs LED externes (si connectés) clignotent deux fois ou une fois toutes les 3 secondes jusqu'à ce que le système soit désarmé.

Cette fonction permet aux utilisateurs du système et aux patrouilles de sécurité de voir que l'alarme a été activée.

Pour activer l'indication de la sirène après l'alarme, dans une application Ajax PRO :

1. Allez dans les paramètres de la centrale :

   • Centrale → Paramètres → Service → Indication LED.

2. Spécifiez les événements que les sirènes signaleront par un double clignotement de la LED avant que le système ne soit désarmé :

   • Alarme d'intrusion / bouton d'urgence confirmée.
   • Alarme d'intrusion / bouton d'urgence unique.
   • Ouverture du couvercle.

3. Sélectionnez la sirène requise dans le menu Dispositifs.

4. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

Définition d'alertes spécifiques en cas d'Annulation de l'alarme et d’Interruption d’alarme

Dans les paramètres de la centrale d'une application Ajax PRO, vous pouvez sélectionner les dispositifs qui doivent sonner si une alarme est annulée et ceux qui doivent sonner si un signal d'alarme est interrompu. Les fonctions de Annonce d'annulation d'alarme et de Annonce d’interruption d’alarme sont requises pour les systèmes qui doivent être conformes à la norme ANSI/SIA CP-01-2019*.

Pour sélectionner les dispositifs à alerter en cas d'annulation d'alarme et d'abandon d'alarme, dans l'application Ajax PRO :

1. Sélectionnez la centrale requise et allez à :

   • Paramètres → Service → Processus d'armement/désarmement

2. Assurez-vous que l'option ANSI/SIA CP-01-2019 est sélectionnée pour le paramètre Conformité aux normes.

3. Sélectionnez les dispositifs pour les options Alerte spécifique en cas d'annulation de l'alarme et Alerte spécifique en cas d'interruption de l'alarme.

4. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

En savoir plus sur les exigences du système ANSI/SIA CP-01-2019

* Superior HomeSiren Jeweller n'est pas certifiée selon la norme ANSI/SIA CP-01-2019.

Carillon à l'ouverture ou à l'appui sur le bouton de la sonnette

Si l'option Carillon à l'ouverture ou à l'appui sur le bouton de sonnette est activée, Superior HomeSiren Jeweller informe l'utilisateur par un court bip que les détecteurs d'ouverture sont déclenchés ou que le bouton de sonnette DoorBell est activé alors que le système est désarmé. Cette fonction est utilisée, par exemple, dans les magasins pour avertir les employés que quelqu'un est entré.

La configuration des signaux d'alarme se fait en deux étapes : configuration de la sirène et configuration des détecteurs d'ouverture. Cet article fournit plus d'informations sur le Carillon d’entrée et sur la configuration des détecteurs.

Pour configurer la réponse de la sirène :

1. Ouvrez une application Ajax.
2. Allez dans l'onglet Dispositifs .
3. Sélectionnez Superior HomeSiren Jeweller et allez dans ses Paramètres .
4. Allez dans le menu Signaux sonores.
5. Activez l'option Carillon à l'ouverture ou à l'appui sur le bouton de la sonnette dans la catégorie Bip lorsque désarmé.
6. Réglez le volume du signal d'alarme.
7. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

Si les paramètres sont corrects, une icône de cloche apparaîtra dans l'onglet Contrôle de l'application Ajax. Touchez-le pour activer ou désactiver le Сarillon.

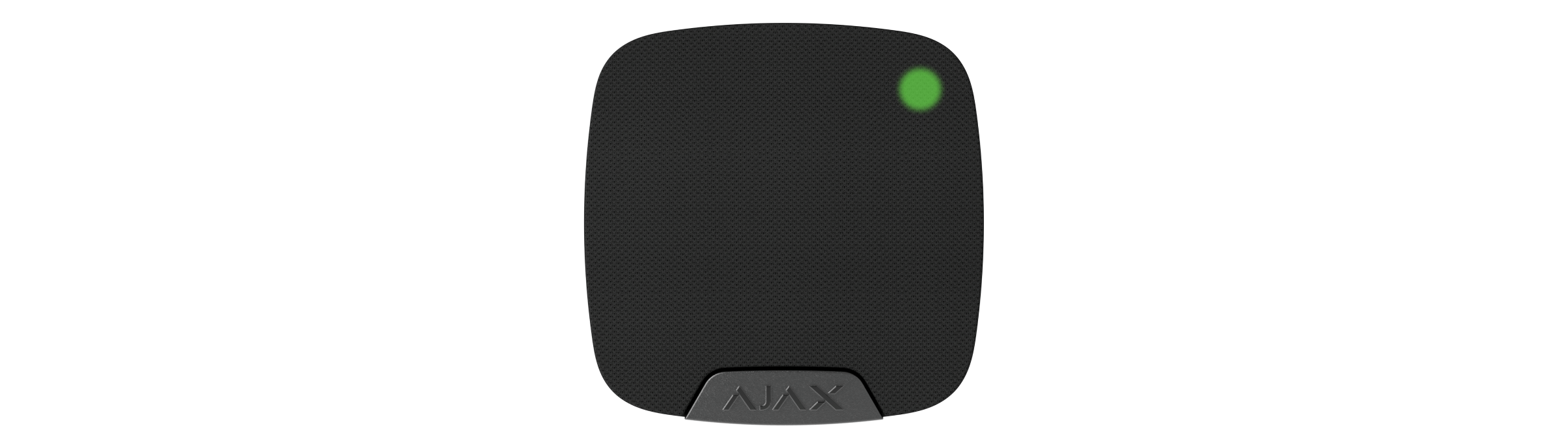

Indication

Test de fonctionnalité

Un système Ajax propose plusieurs tests pour aider à sélectionner le lieu d'installation correct de la sirène. Les tests ne commencent pas immédiatement. Toutefois, le temps d'attente ne dépasse pas la durée d'un intervalle de ping du dispositif. Le message de supervision peut être vérifié et configuré dans les paramètres de la centrale (Centrale → Paramètres → Jeweller ou Jeweller/Fibra).

Pour exécuter un test dans l'application Ajax :

1. Sélectionnez la centrale requise.

2. Allez dans l'onglet Dispositifs .

3. Sélectionnez Superior HomeSiren Jeweller dans la liste.

4. Allez dans les Paramètres .

5. Sélectionnez le test :

   1. Test d'intensité du signal Jeweller.

   2. Test de volume.

   3. Test d'atténuation du signal.

6. Lancez le test.

Sélection de l'emplacement

Lorsque vous choisissez l'endroit où installer votre Superior HomeSiren Jeweller, tenez compte des paramètres qui affectent son fonctionnement :

• Test d'intensité du signal Jeweller.
• Distance entre la sirène et la centrale (ou le prolongateur de portée du signal radio).
• Obstacles susceptibles d'interférer avec la transmission des signaux radio et des sons, tels que les murs, les plafonds intermédiaires et les objets de grande taille présents dans les locaux.

Tenez compte des recommandations de l'emplacement lors de l'élaboration d'un projet pour le système de sécurité du site. Seul un spécialiste peut concevoir et installer le système. Une liste des partenaires recommandés est disponible ici.

La hauteur d'installation recommandée est de 2,5 m ou plus. Cela rendra l'accès au dispositif plus difficile pour les intrus.

Intensité du signal Jeweller

La force du signal de Jeweller est déterminée par le nombre de paquets de données non livrés ou corrompus sur une certaine période de temps. L'icône dans l'onglet Dispositifs indique l'intensité du signal :

• Trois barres – excellente puissance du signal.
• Deux barres – bonne puissance du signal.
• Une barre – puissance du signal faible, le fonctionnement stable n'est pas garanti.
• Icône barrée – aucun signal.

Endroits où ne pas installer la sirène

1. À l'extérieur. Cela peut entraîner un dysfonctionnement de la sirène.
2. Dans les endroits où un signal sonore peut être atténué, comme à l'intérieur d'un meuble, derrière des rideaux épais, etc.
3. Près d'objets en métal ou de miroirs, car ils peuvent affaiblir ou bloquer le signal.
4. Dans les endroits où la température et l'humidité dépassent les limites admissibles. Cela pourrait endommager la sirène.
5. À moins de 1 m de la centrale (ou du prolongateur de portée du signal radio). Cela peut entraîner une perte de communication entre la sirène et la centrale.
6. Dans des endroits où l'intensité du signal est faible. Cela pourrait entraîner la perte de communication avec la centrale.

Installation

Pour installer une sirène :

1. Dévissez la vis de fixation. Ensuite, retirez le panneau de montage SmartBracket de la sirène en le tournant dans le sens inverse des aiguilles d'une montre.

2. Fixez le panneau SmartBracket à l'aide d'une bande adhésive double face à l'endroit choisi pour l'installation.

   Le ruban adhésif double-face ne peut être utilisé que pour une installation temporaire. Le dispositif fixé par le ruban adhésif peut se décoller de la surface à tout moment. Tant que le dispositif est fixé à l'aide du ruban adhésif double face, le bouton anti-sabotage ne se déclenche pas lorsque le dispositif est détaché de la surface.

3. Placez la sirène sur le panneau de montage SmartBracket et tournez-la dans le sens des aiguilles d'une montre. L'indicateur LED du dispositif commencera à clignoter, indiquant que le bouton anti-sabotage sur la sirène est fermé.

   Si l'indicateur LED ne s'allume pas lorsque la sirène est placée sur le panneau de montage SmartBracket, vérifiez l'état du bouton anti-sabotage dans l'application Ajax, ainsi que l'intégrité de la fixation et le serrage de la fixation de la sirène sur le panneau.

4. Lancez le Test d'intensité du signal Jeweller. La valeur recommandée pour l'intensité du signal est de deux ou trois barres. Si elle est faible, nous ne garantissons pas le fonctionnement stable du dispositif. Pensez à déplacer le dispositif, car un repositionnement même de 20 cm peut améliorer considérablement l'intensité du signal. Si le signal reste faible ou instable après le déplacement, utilisez un prolongateur de portée du signal radio.

5. Lancez le Test de volume.

6. Lancez le Test d'atténuation du signal. Lors du test, l'Intensité du signal est artificiellement réduite et augmentée pour simuler différentes conditions sur le lieu de l'Installation. Si le lieu d'installation est choisi correctement, la sirène aura une intensité de signal stable de 2 à 3 barres.

7. Si les tests sont concluants, retirez la sirène du SmartBracket.

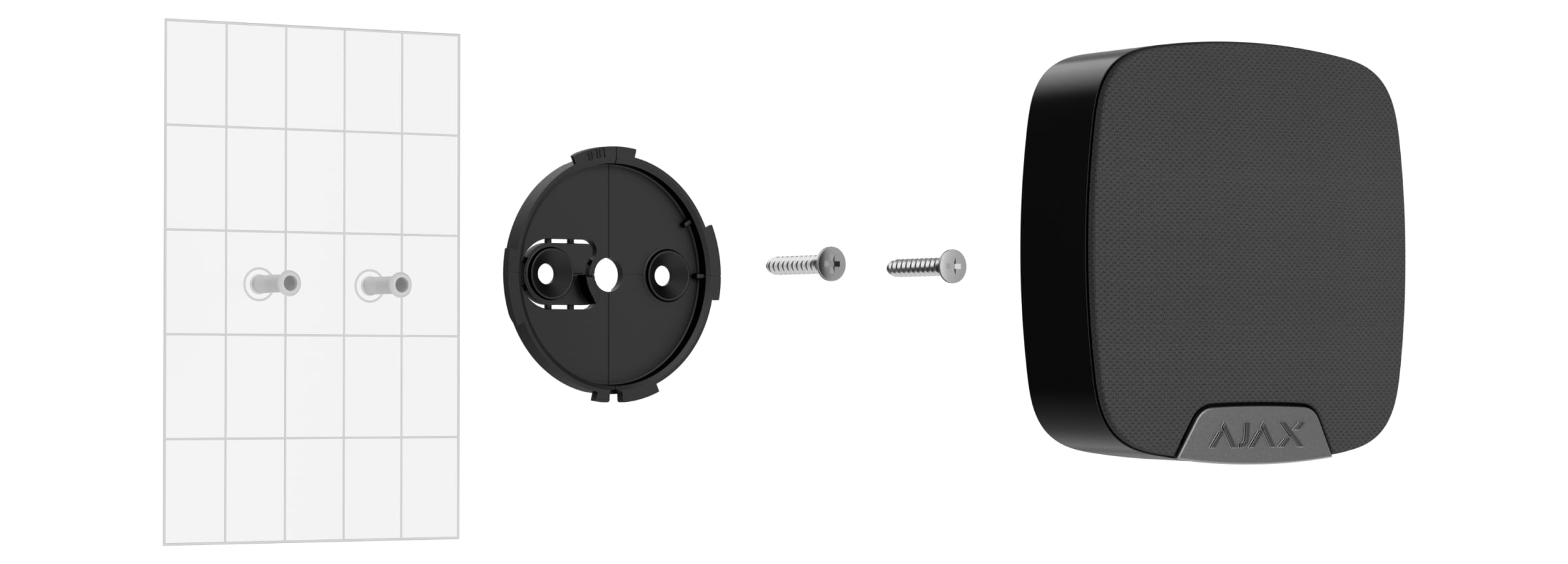

8. Fixez le panneau SmartBracket à la surface à l'aide des vis fournies.

   Lorsque vous utilisez d’autres éléments de fixation, assurez-vous qu’ils n’endommagent pas ou ne déforment pas le panneau. Pour faciliter l'installation, vous pouvez prépercer les trous de vis lorsque le panneau de montage est encore fixé à l'aide du ruban adhésif double-face.

9. Placez la sirène sur le SmartBracket.

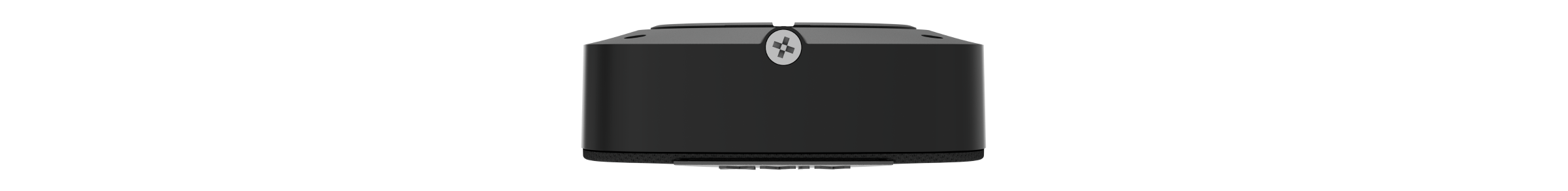

10. Serrer la vis de maintien sur le fond du boîtier de la sirène. La vis est nécessaire pour une fixation plus fiable et pour protéger la sirène d'un démontage rapide.

Connecter une LED externe

Vous pouvez connecter une LED externe à la Superior HomeSiren Jeweller. Cet indicateur fonctionne en parallèle avec la LED intégrée du dispositif et reproduit intégralement ses signaux.

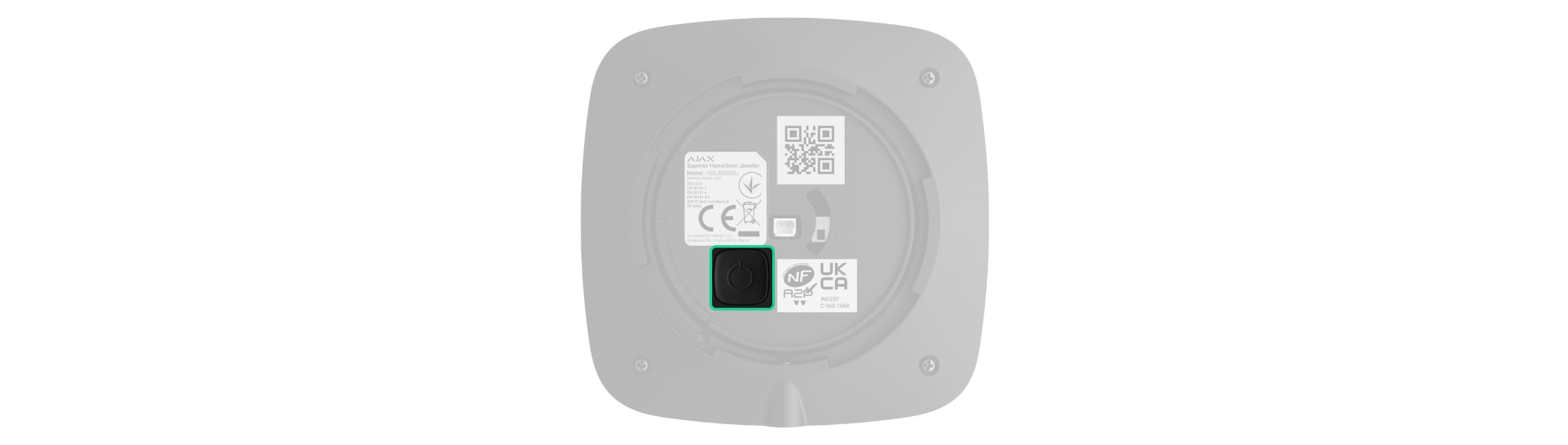

Pour la connexion, utilisez le connecteur situé à l'arrière du boîtier de la sirène. Respectez la polarité lors du branchement : le fil noir de la borne est le contact « + ».

L'alimentation de sortie est de 3 V⎓, 10 mA.

Pour connecter une LED externe :

1. Retirez la sirène du panneau de montage si celle-ci a déjà été installée.
2. Faites passer le câble de la LED externe dans le boîtier de la Superior HomeSiren Jeweller.
3. Connectez la LED externe à la Superior HomeSiren Jeweller en utilisant le connecteur fourni.
4. Vérifiez le fonctionnement de la LED externe connectée.
5. Installez la sirène sur la surface en suivant les étapes 3 à 10 décrites dans la section Installation.

Maintenance

Vérifiez régulièrement la sirène pour vous assurer de son bon fonctionnement. L'intervalle de contrôle optimal est d'une fois tous les trois mois. Nettoyez la poussière, les toiles d’araignée et d’autres contaminants sur le boîtier du dispositif au besoin. Utilisez un chiffon doux et sec qui convient à l’entretien de l’équipement.

N'utilisez pas de produits contenant de l'alcool, de l'acétone, de l'essence ou d'autres solvants actifs pour nettoyer la sirène.

Les piles installées dans la sirène garantissent jusqu'à 5 ans de fonctionnement autonome avec un intervalle d'interrogation d'une minute ou au moins 6 d'émission sonore du buzzer.

Si la batterie est faible, le système envoie une notification rapide indiquant que la batterie doit être remplacée. Lorsque le système est armé, la LED s’allume lentement en vert et s’éteint.

Comment remplacer les batteries

Spécifications techniques

Toutes les caractéristiques techniques

Conformité aux normes

Configuration conformément aux exigences de la norme EN 50131

Configuration conforme aux exigences de la norme ANSI/SIA CP-01-2019

Garantie

La garantie des produits de la Limited Liability Company « Ajax Systems Manufacturing » est valable pendant 2 ans à compter de la date d'achat.

Si le dispositif ne fonctionne pas correctement, nous vous recommandons de contacter d'abord le service d'assistance, car dans la plupart des cas, les problèmes techniques peuvent être résolus à distance.

Obligations de garantie

Contrat d'utilisateur

Contacter l'assistance technique :

• E-mail : support@ajax.systems
• Telegram

Fabriqué par « AS Manufacturing » LLC
