ItaliaSpecifiche

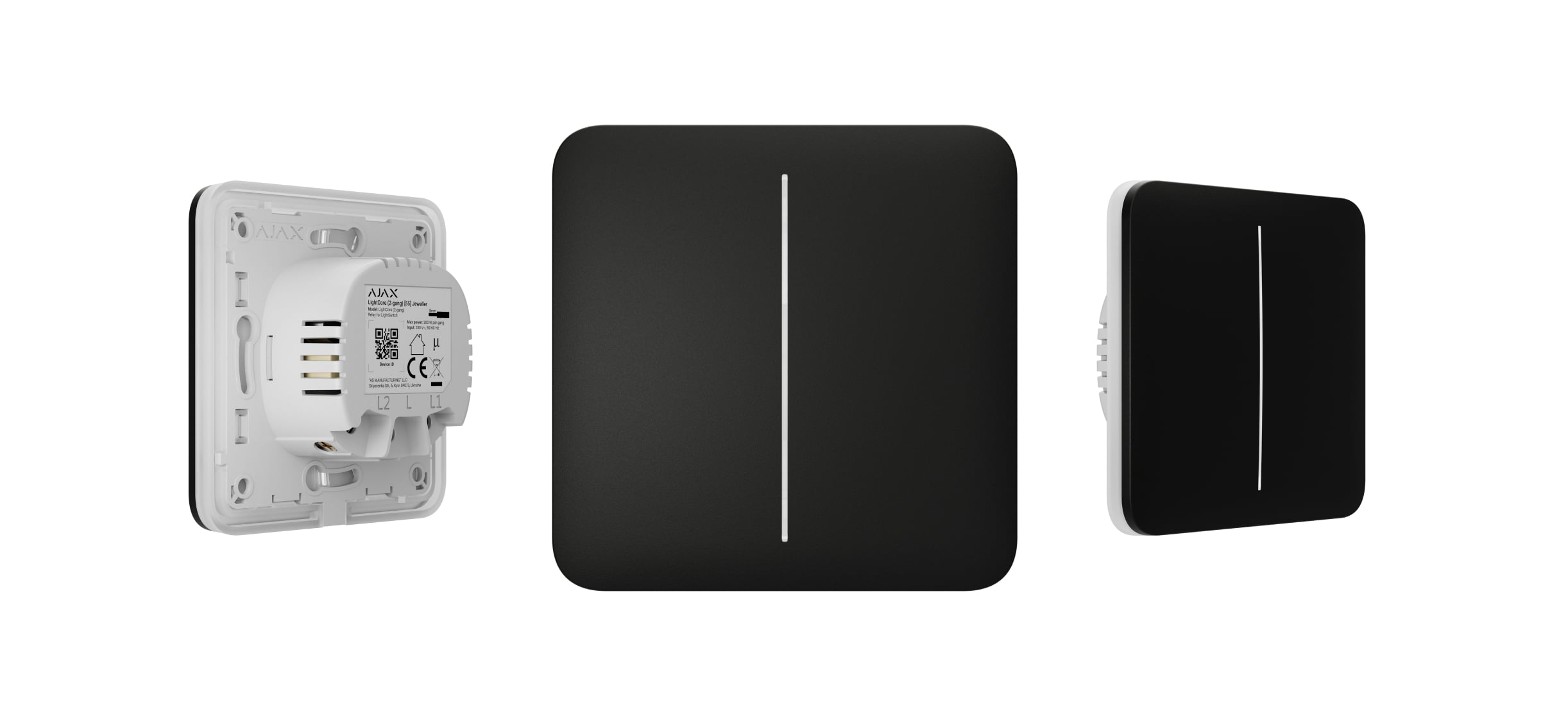

LightSwitch (2-gang) Jeweller
Interruttore doppio intelligente wireless
Componenti
Relè

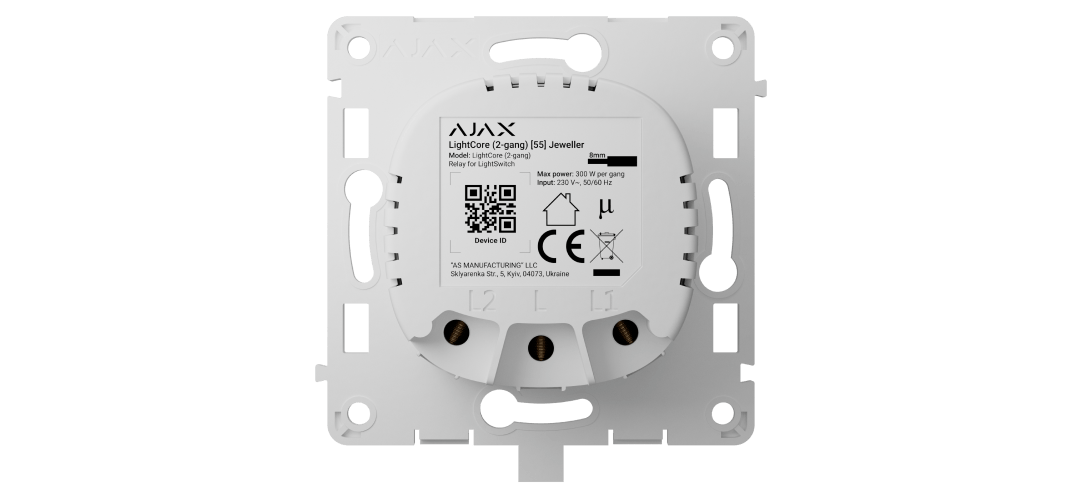

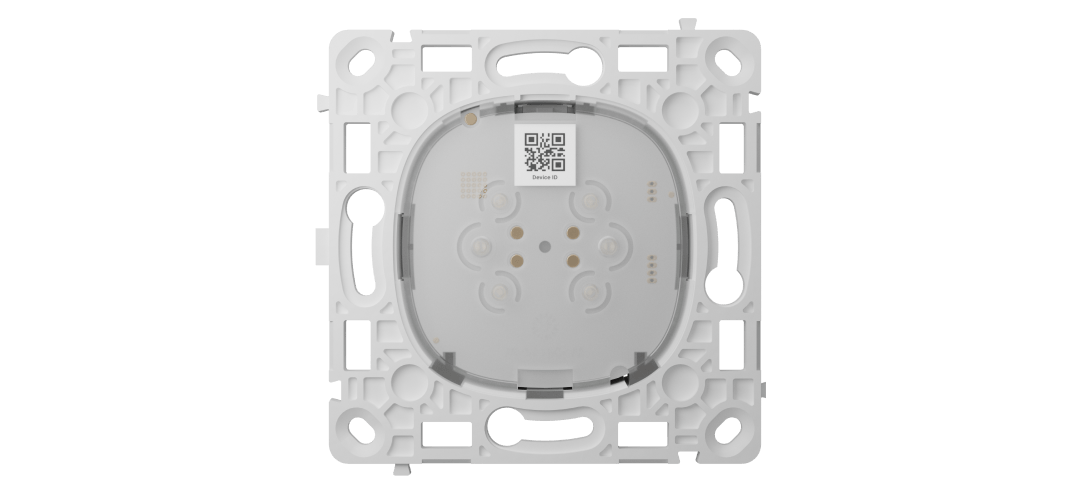

LightCore (2-gang) Jeweller
Relè per un interruttore singolo.

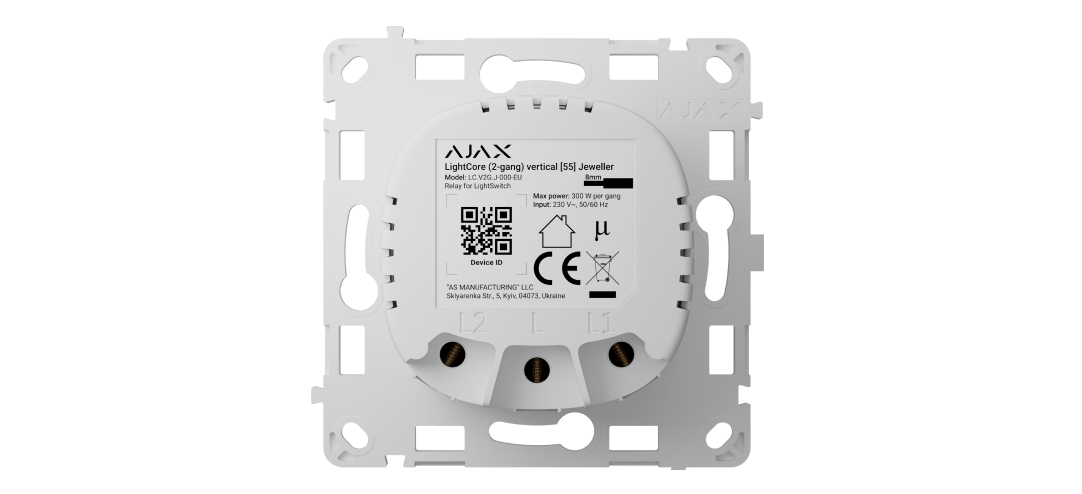

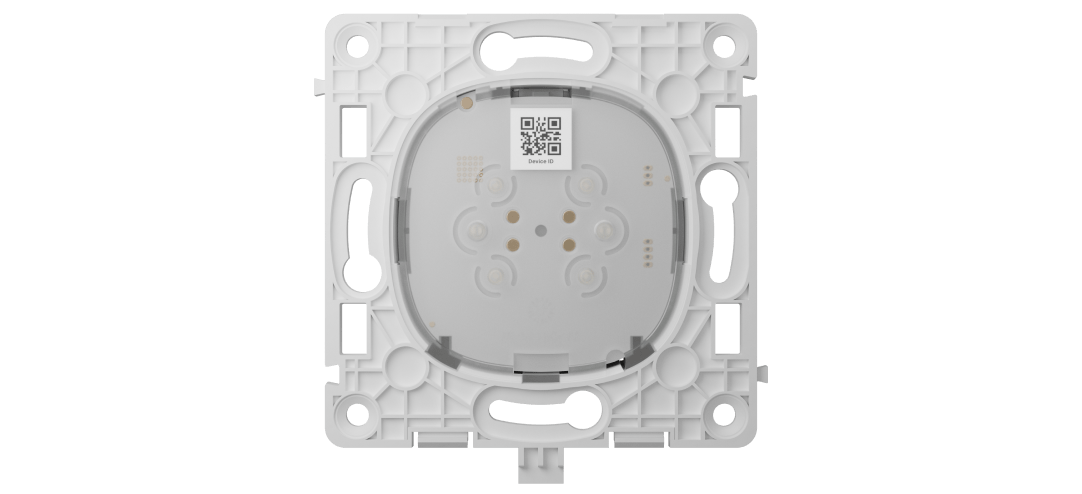

LightCore (2-gang) vertical Jeweller
Relè per un interruttore verticale singolo.
Pannelli touch

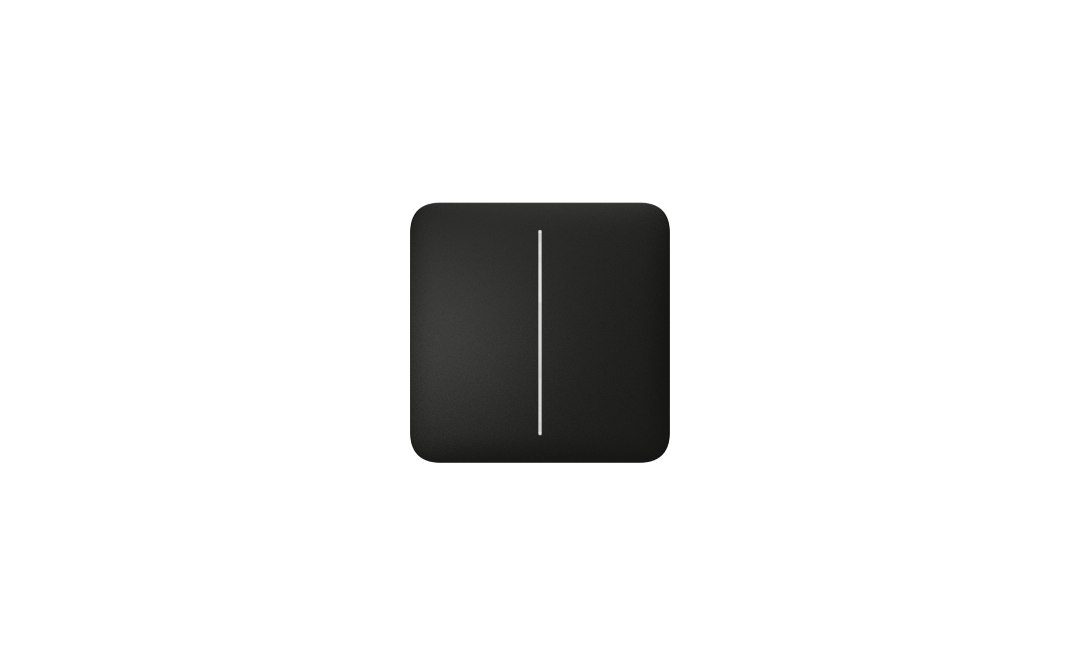

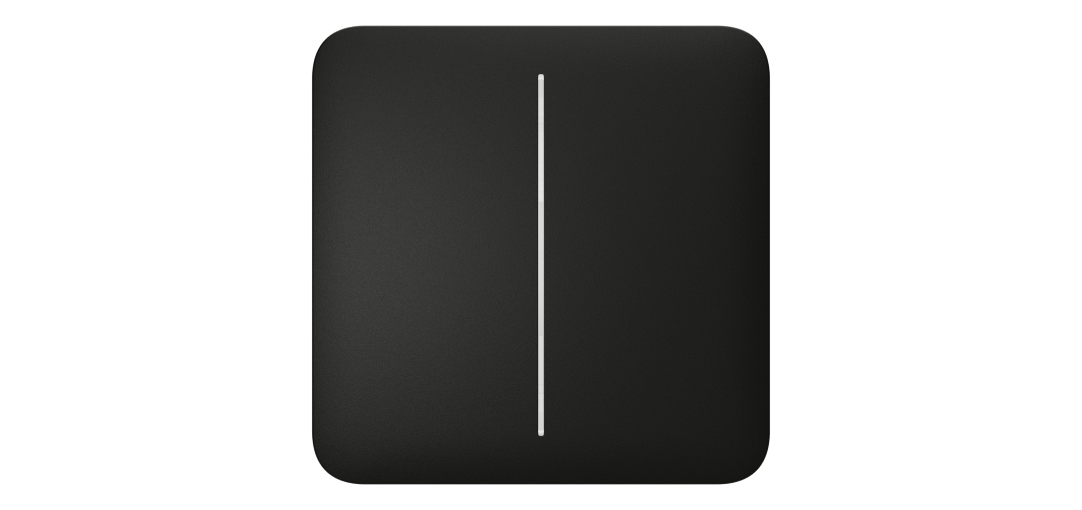

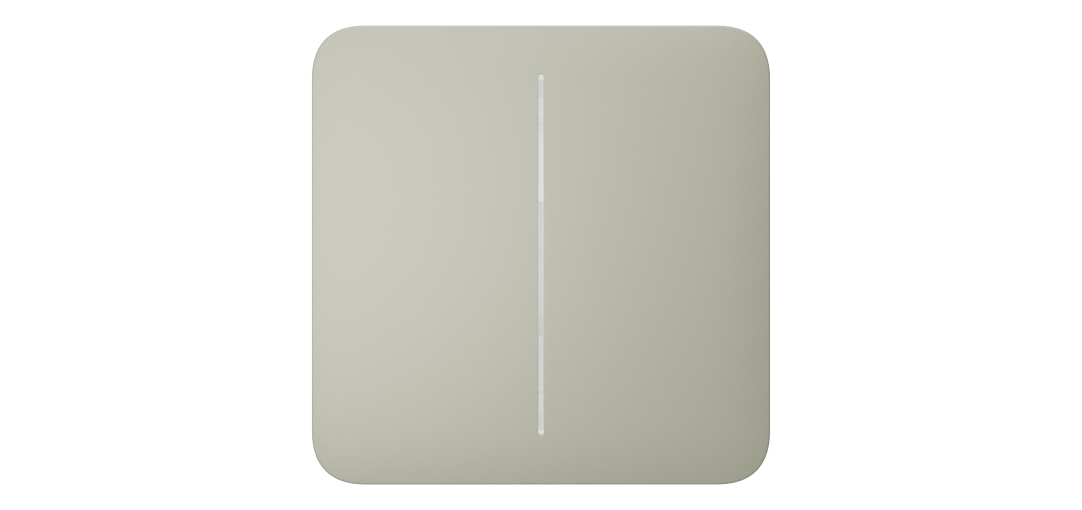

SoloButton (2-gang)
Si utilizza quando l'interruttore singolo è installato come dispositivo separato. SoloButton è costituito dal pannello frontale e dal telaio, che vengono forniti come un unico componente.

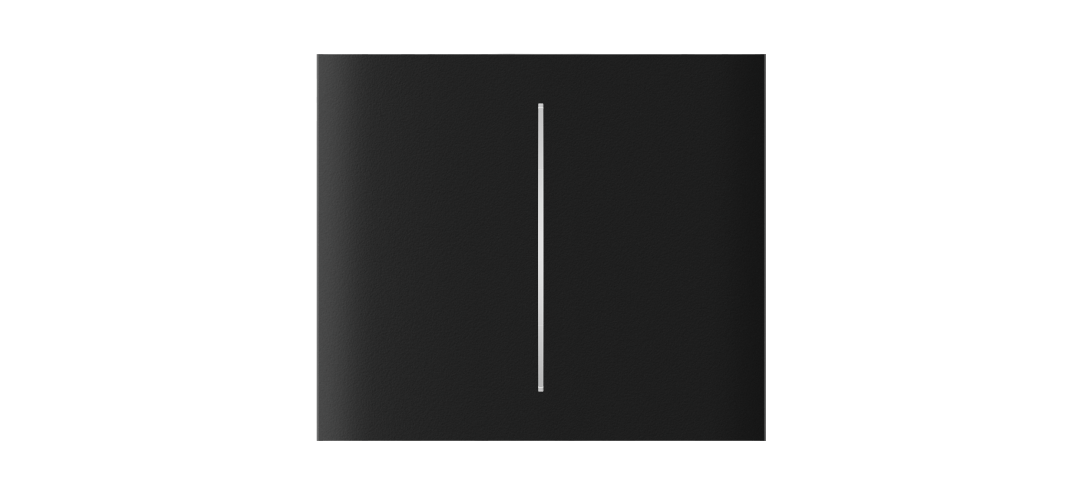

CenterButton (2-gang)
Si utilizza quando la presa è installata tra il set di dispositivi.

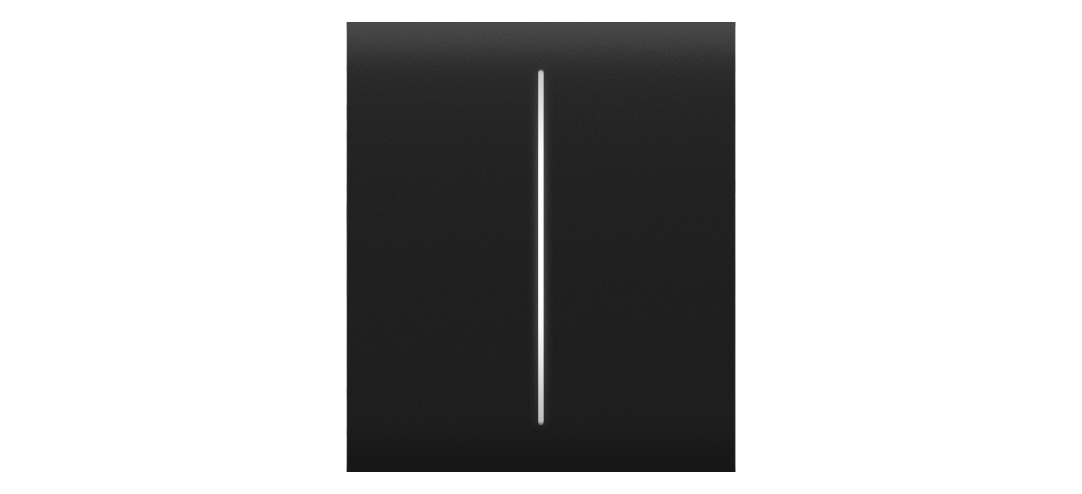

CenterButton (2-gang) vertical
Si utilizza quando l'interruttore verticale singolo è installato tra il set di dispositivi.
SideButton (2-gang)
Si utilizza quando l'interruttore singolo è installato a destra o a sinistra del set di dispositivi.
SideButton (2-gang) vertical
Si utilizza quando l'interruttore verticale singolo è installato sulla parte superiore o inferiore del set di dispositivi.
Telai
Telai per due, tre, quattro e cinque prese incorporate e interruttori Ajax in qualsiasi combinazione¹.
Frame (2 seats)
Frame (3 seats)
Frame (4 seats)
Frame (5 seats)
Frame (2 seats) vertical
Frame (3 seats) vertical
Frame (4 seats) vertical
Frame (5 seats) vertical
1 — Le combinazioni con le prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.
Configurazione
Interruttore singolo
LightSwitch (2-gang) Jeweller viene installato come dispositivo separato.

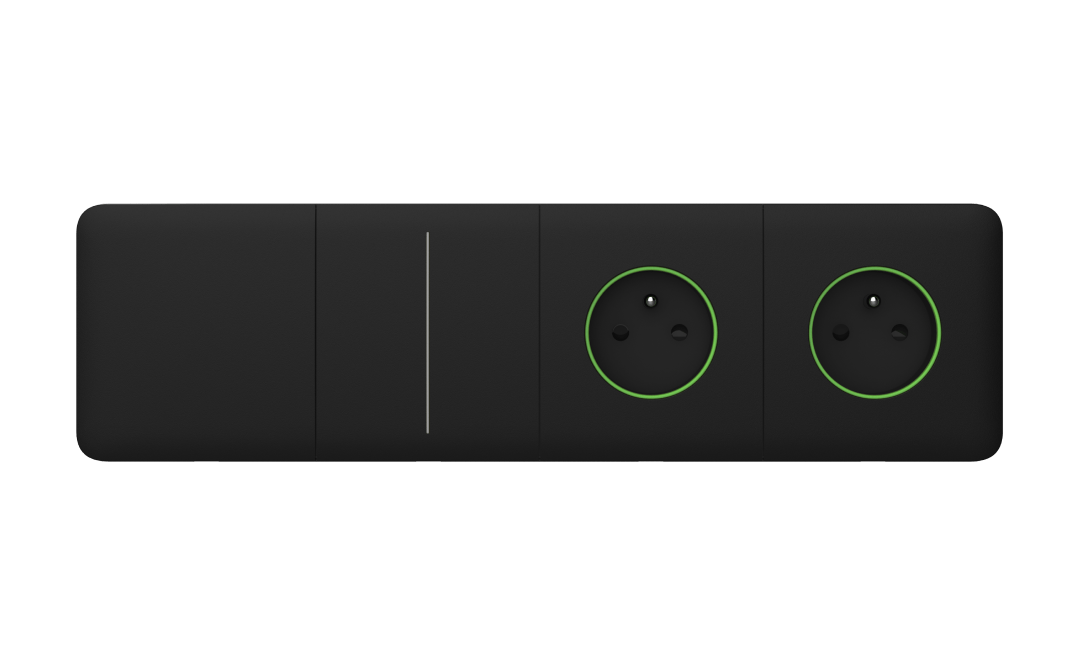

Interruttore combinato
LightSwitch (2-gang) Jeweller è combinato come set con gli interruttori intelligenti Ajax e/o i dispositivi Outlet Jeweller e viene installato in Frame uno dopo l'altro.

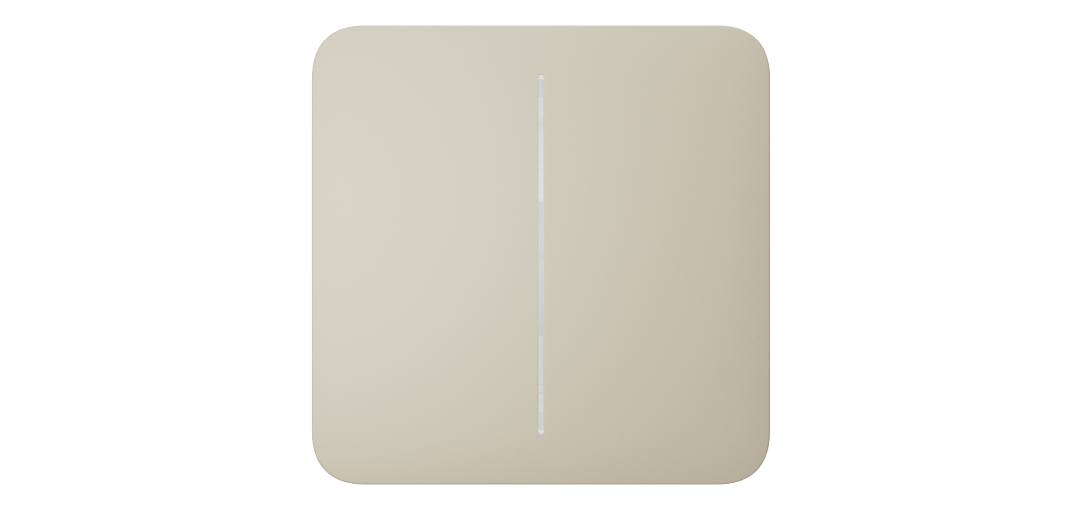

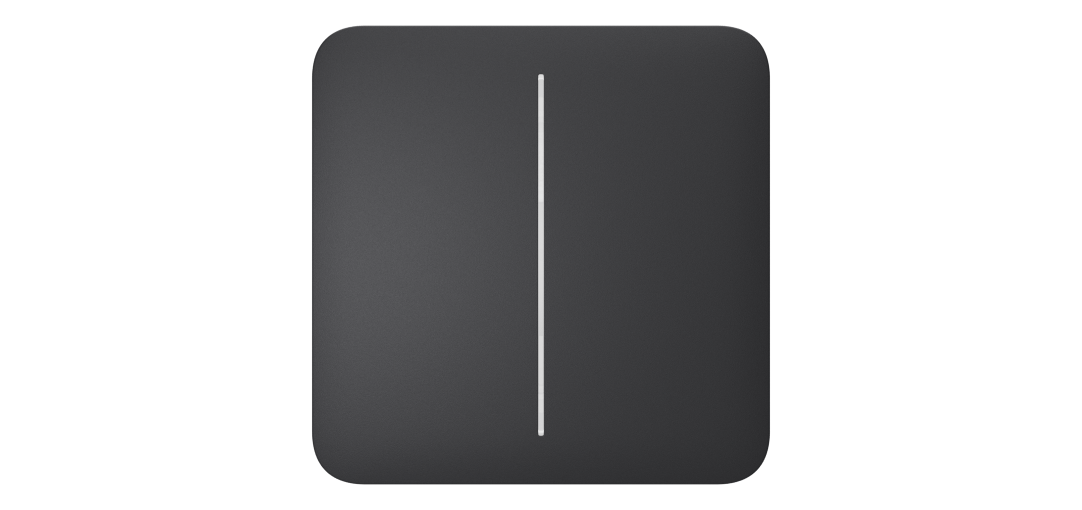

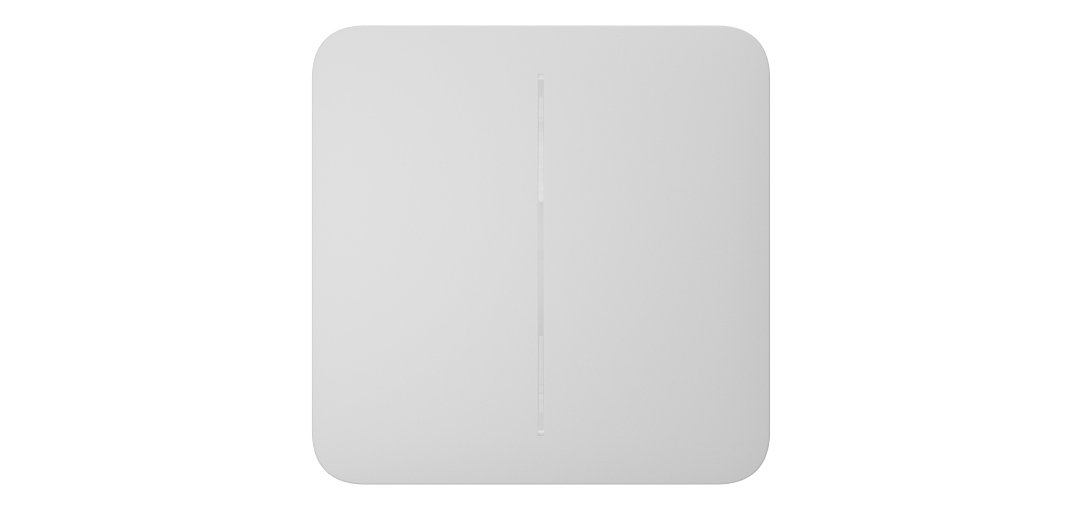

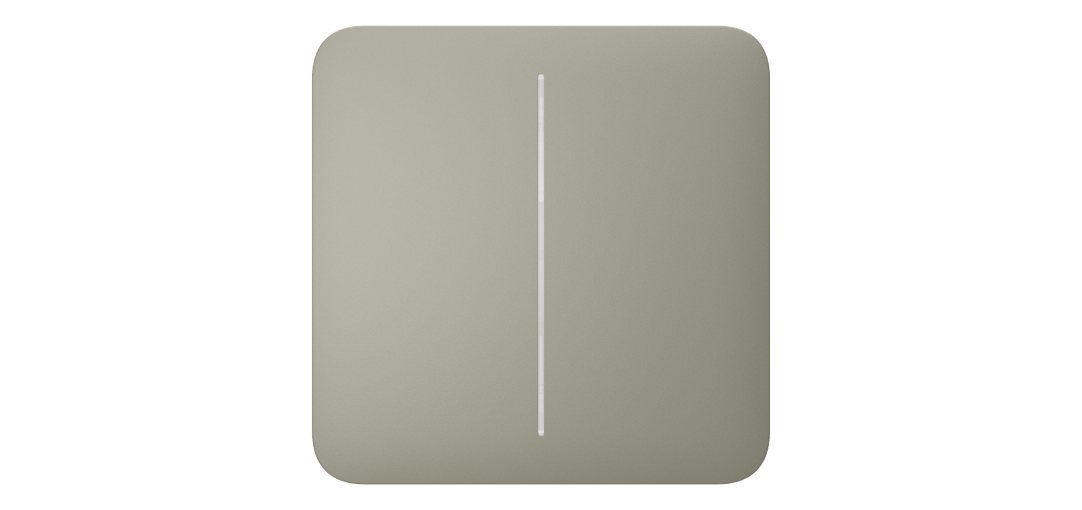

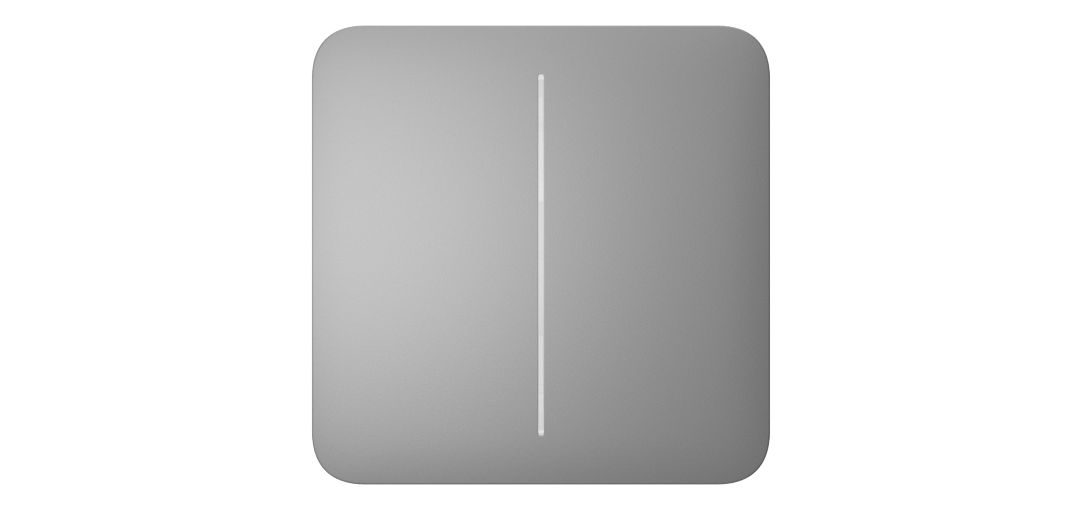

Colori dei pannelli touch
I colori RAL riportati di seguito rappresentano un'approssimazione del colore reale. Tuttavia, possono differire leggermente, quindi si prega di utilizzarli solo come guida per la scelta del colore.
Compatibilità dei dispositivi
Comunicazione
Tecnologia di comunicazione Jeweller
Tecnologia di comunicazione wireless proprietaria per la trasmissione di comandi, allarmi ed eventi.
Caratteristiche principali:
- Comunicazione bidirezionale.
- Sistema antisabotaggio avanzato.
- Cifratura a blocchi con chiave mobile.
- Notifiche istantanee.
- Configurazione da remoto tramite le app Ajax.
Frequenze di funzionamento
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
In base alla regione di vendita.
Potenza irradiata efficace massima (ERP)
fino a 20 mW
Modulazione del segnale radio
GFSK
Raggio di comunicazione radio
fino a 1,100 m
Tra il dispositivo e l'hub (o il ripetitore) in campo aperto.
Comunicazione radio criptata
Tutti i dati salvati e trasmessi sono protetti da cifratura a blocchi con chiave mobile.
Salto di frequenza radio
La comunicazione radio utilizza il salto di frequenza per prevenire l'intercettazione e l'inibizione.
Caratteristiche principali
Scenari di automazione
- risposte al cambiamento della modalità di sicurezza
- azioni programmate
- risposte agli allarmi
- scenari per temperatura
- scenari per umidità²
- scenari per la concentrazione di CO₂²
- premendo un altro LightSwitch/Button
2 — Gli scenari per umidità e concentrazione di CO₂ sono disponibili se al sistema viene aggiunto LifeQuality Jeweller.
Funzionamento senza filo neutro
Per funzionare, LightSwitch ha bisogno solo di un filo sotto tensione.
Potenza del dispositivo commutato
da 5 a 300 W per ciascun segmento
Pannello touch e contactless
LightSwitch si attiva quando con una mano ci si avvicina a 15 mm dal pannello.
Retroilluminazione notturna
Facoltativa, può essere disattivata nelle impostazioni del dispositivo nell'app Ajax.
Protezione contro dispositivi incompatibili
Si attiva se i dispositivi di illuminazione hanno una potenza insufficiente (fino a 5 W). Se la protezione viene attivata, LightSwitch spegne l'alimentazione e invia una notifica alle app Ajax. Per i dispositivi di illuminazione a basso consumo, il kit include un condensatore.
Suggerimenti
Il dispositivo è progettato per essere usato solo all'interno. Il dispositivo deve essere installato da un elettricista professionista.
Protezione antisabotaggio
Protezione contro la contraffazione
autenticazione del dispositivo
Rilevamento della perdita di connessione
entro 36 s
Il tempo di rilevamento dipende dalle impostazioni Jeweller o Jeweller/Fibra.
Alimentazione
Tensione di alimentazione
230 V~, 50/60 Hz
Il dispositivo non necessita di un filo neutro per funzionare.
Consumo medio
fino a 200 mW
Potenza massima
300 W per ciascun segmento (600 W in totale)
Per LightCore (2-gang) Jeweller e LightCore (2-gang) vertical Jeweller.
Protezione contro le sovracorrenti
più di 2,6 A
Se la protezione viene attivata, LightSwitch spegne l'alimentazione e invia una notifica alle app Ajax.
Protezione contro il surriscaldamento
più di +60 °C
Se la protezione viene attivata, LightSwitch spegne l'alimentazione e invia una notifica alle app Ajax.
Parametri operativi
Temperature di funzionamento
da –10 °С a +40 °С
Umidità massima ammissibile
fino al 75% senza condensa
Classe di protezione
IP20
Fattore di forma dell'interruttore
tipo europeo (55)
Dimensioni
Relè

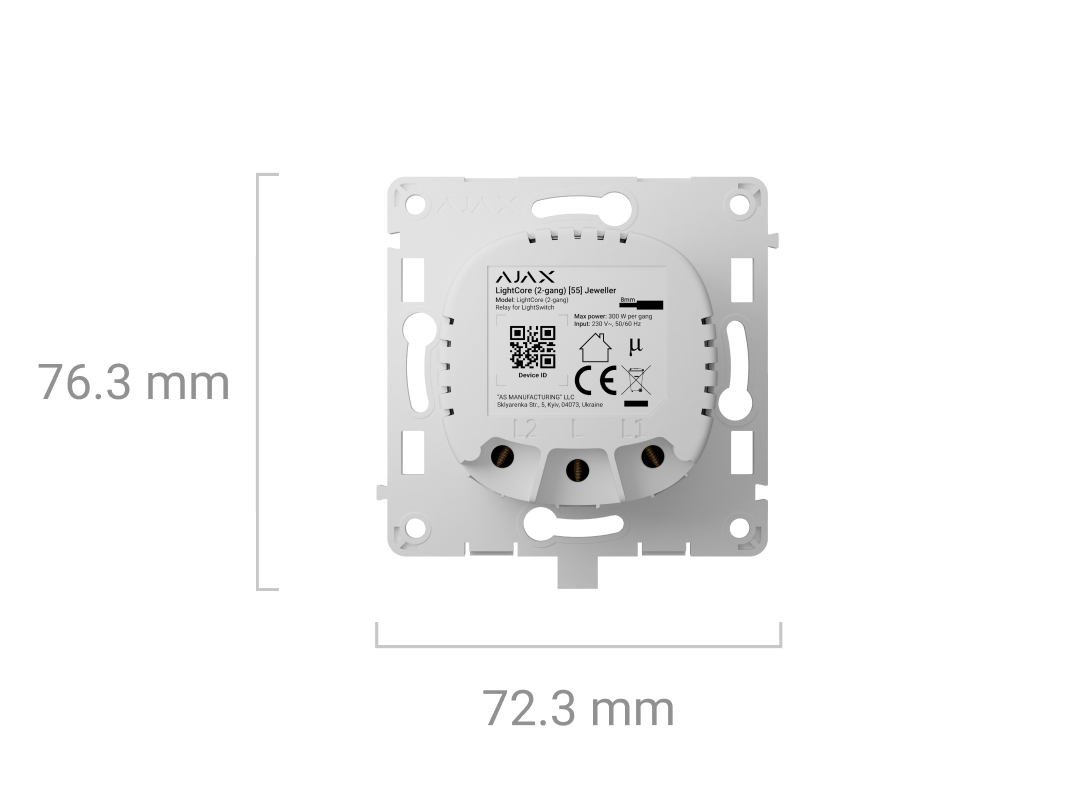

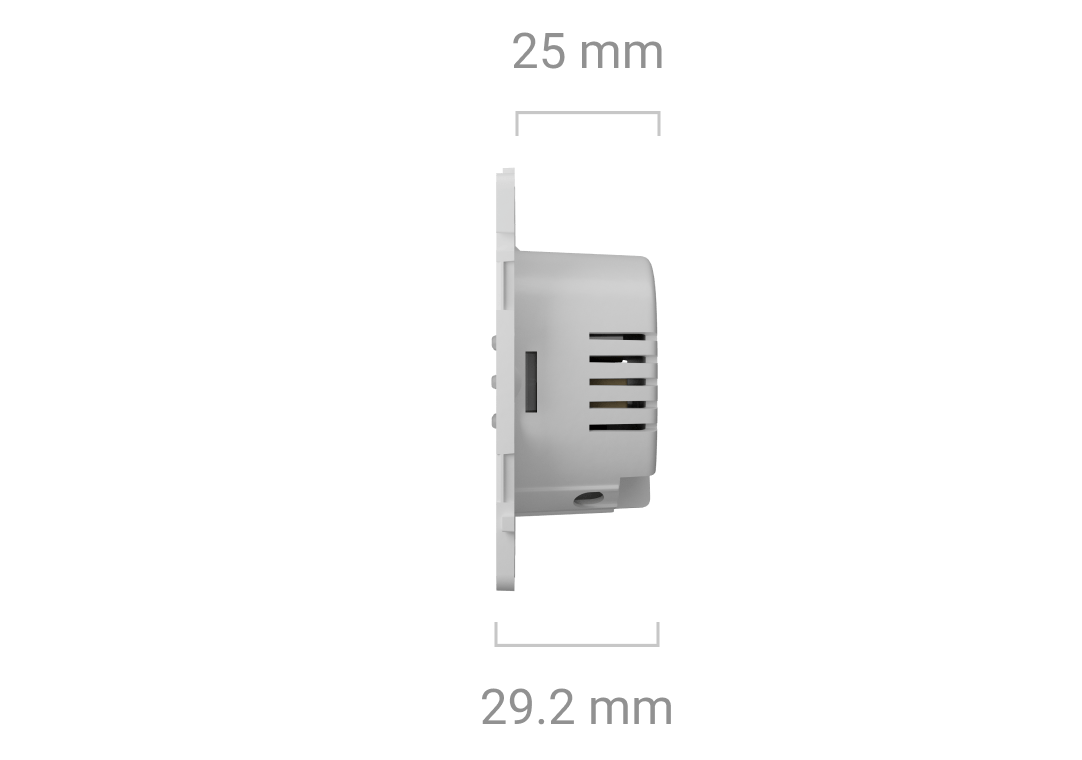

LightCore (2-gang) Jeweller — 76,3 × 72,3 × 29,2 mm

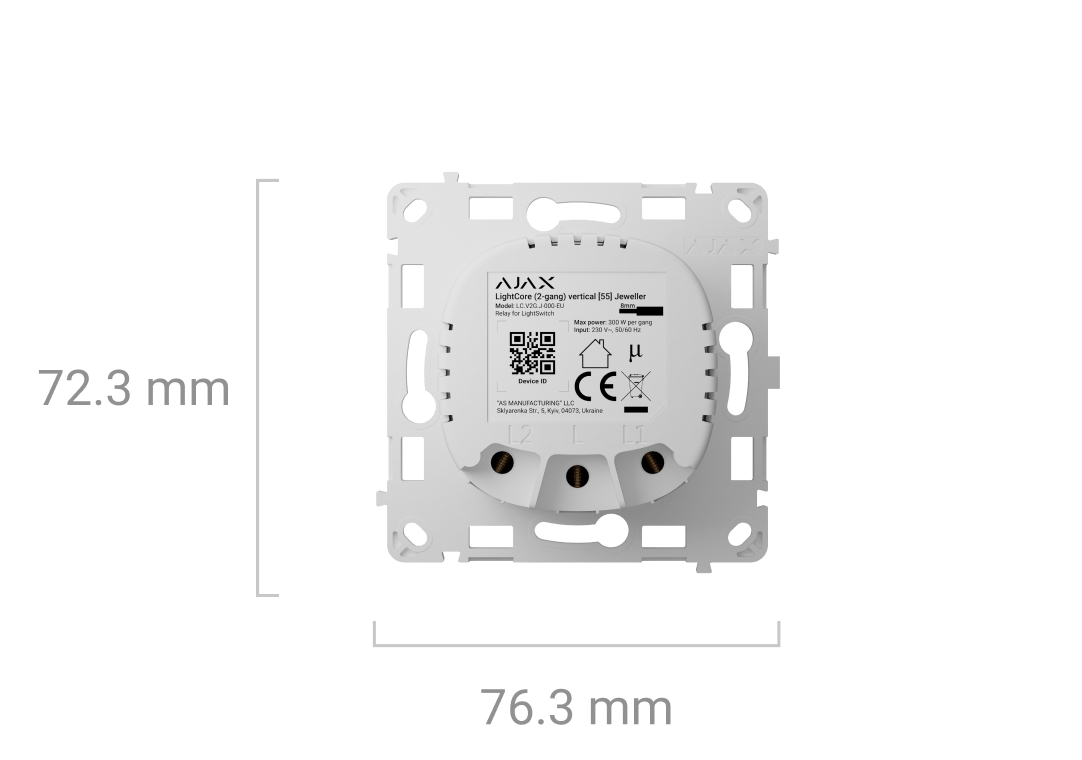

LightCore (2-gang) vertical Jeweller — 72,3 × 76,3 × 29,2 mm
Pannelli touch

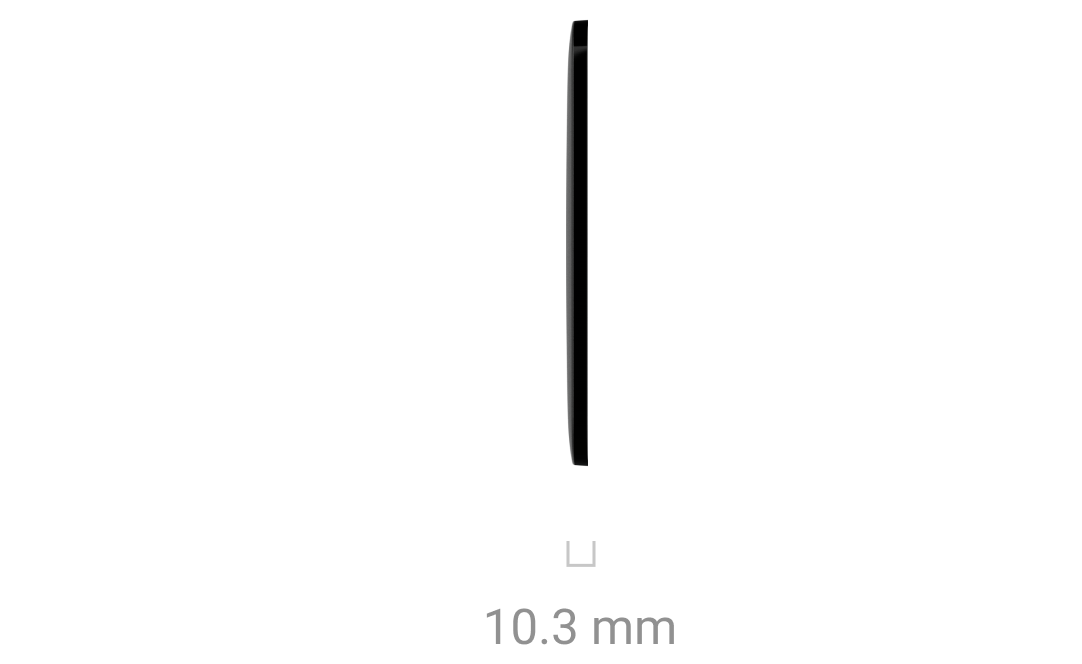

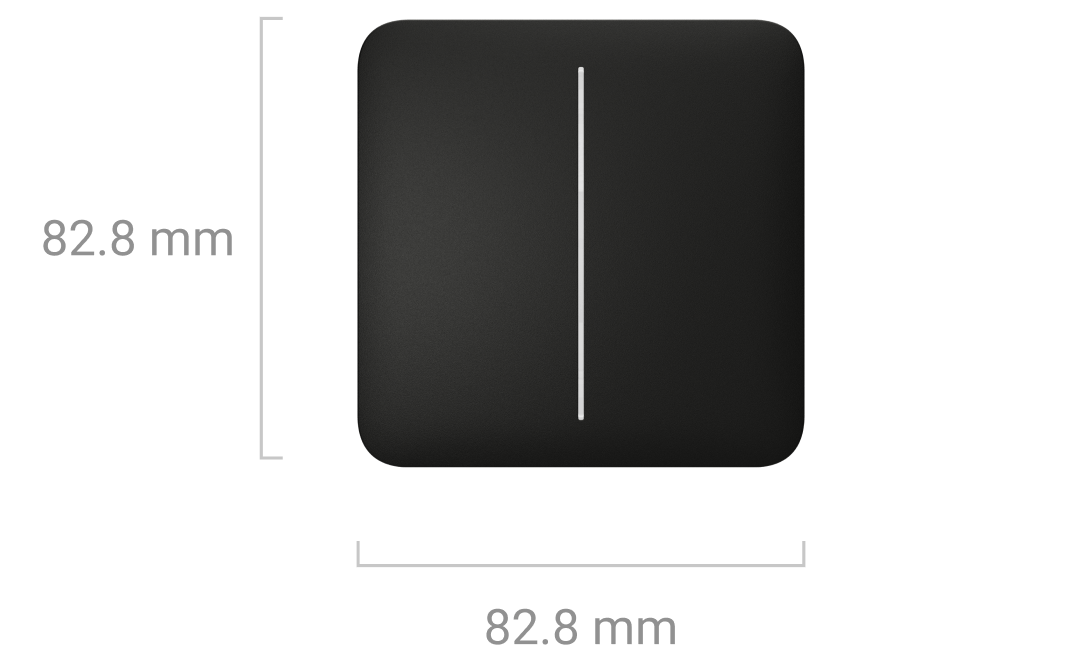

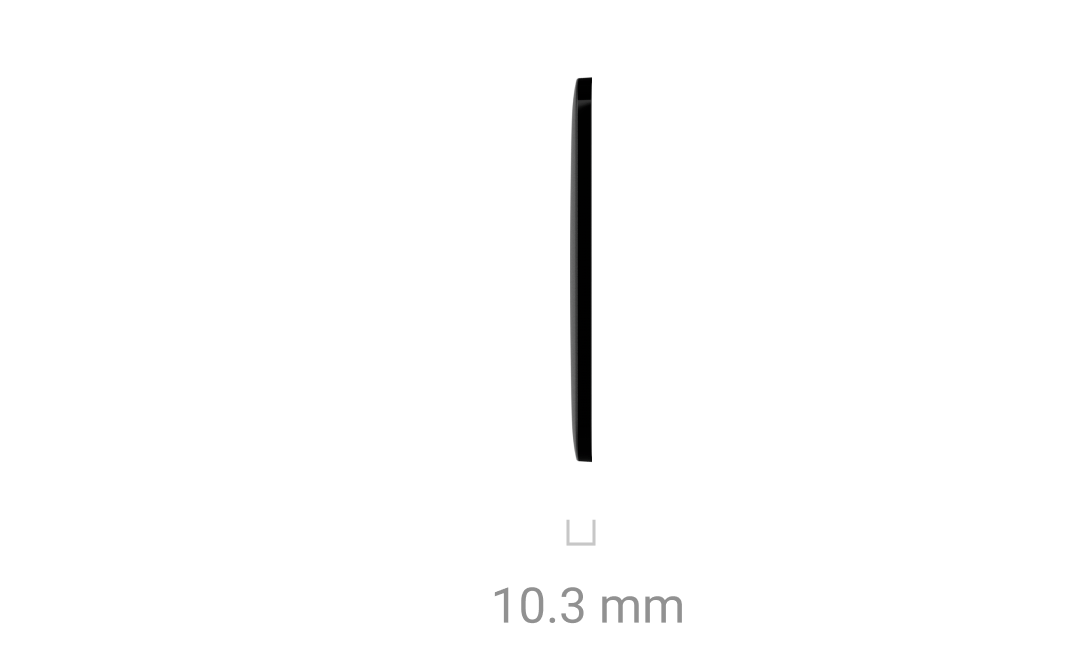

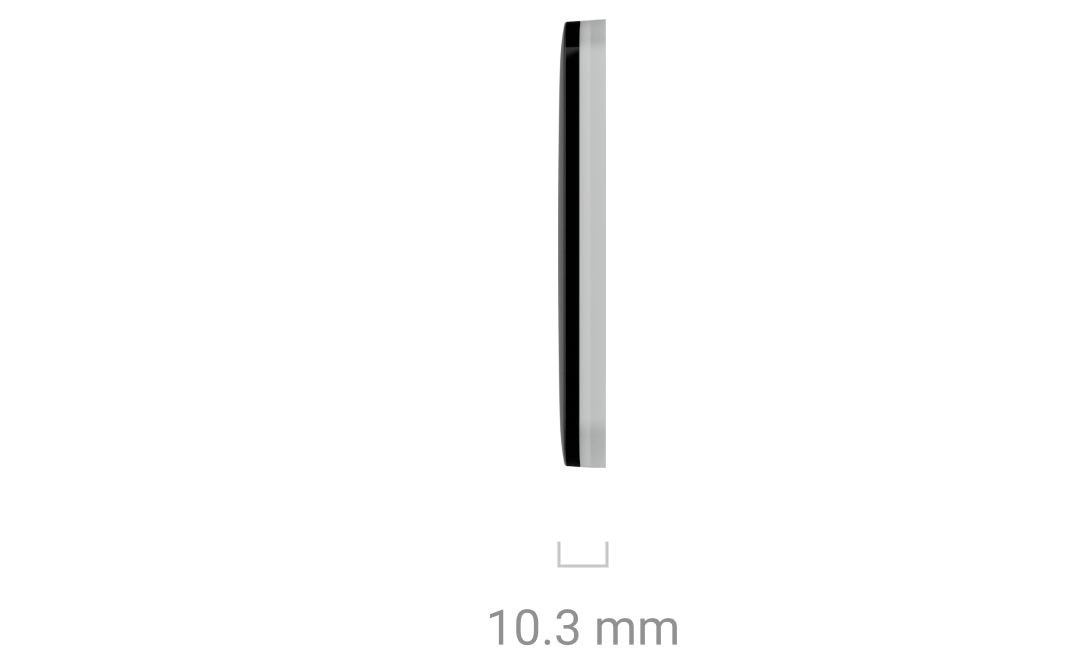

SoloButton (2-gang) — 82,8 × 82,8 × 10,3 mm

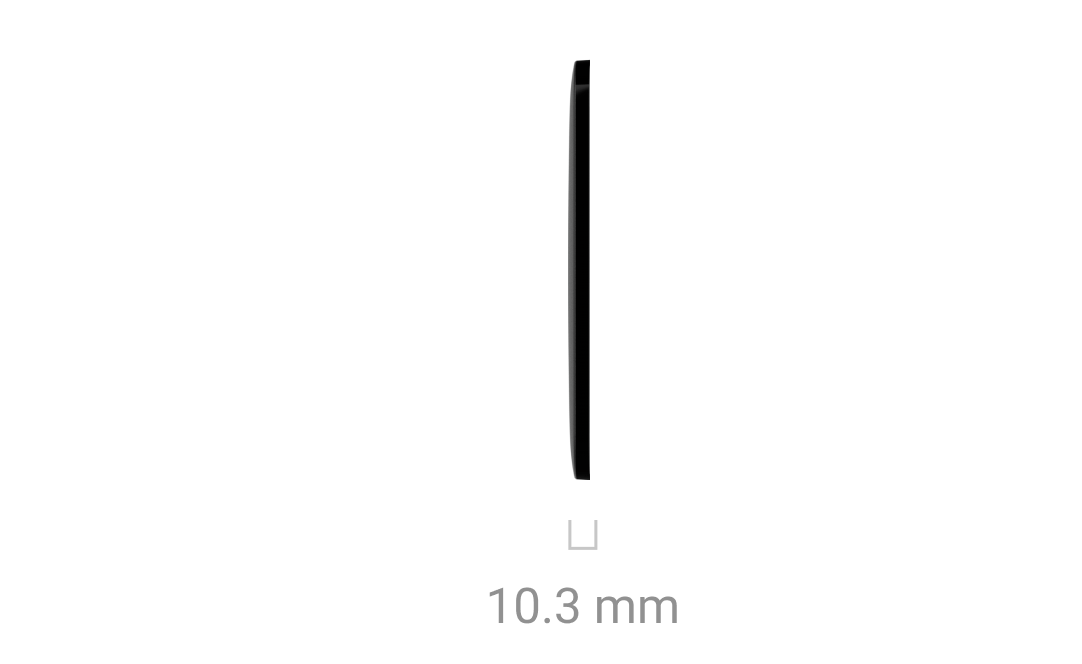

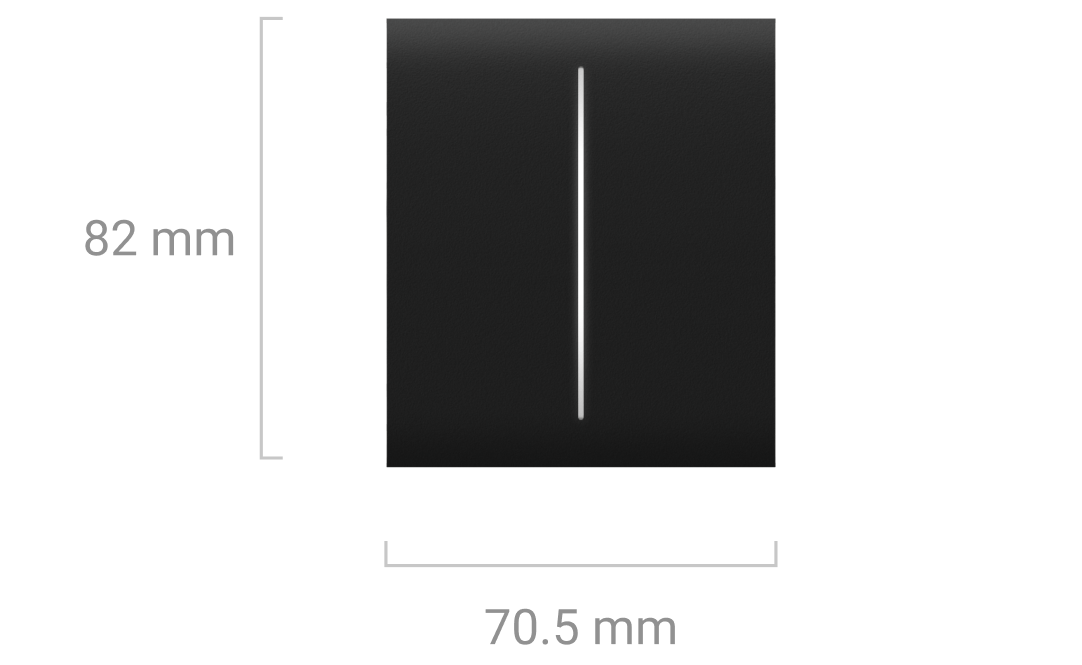

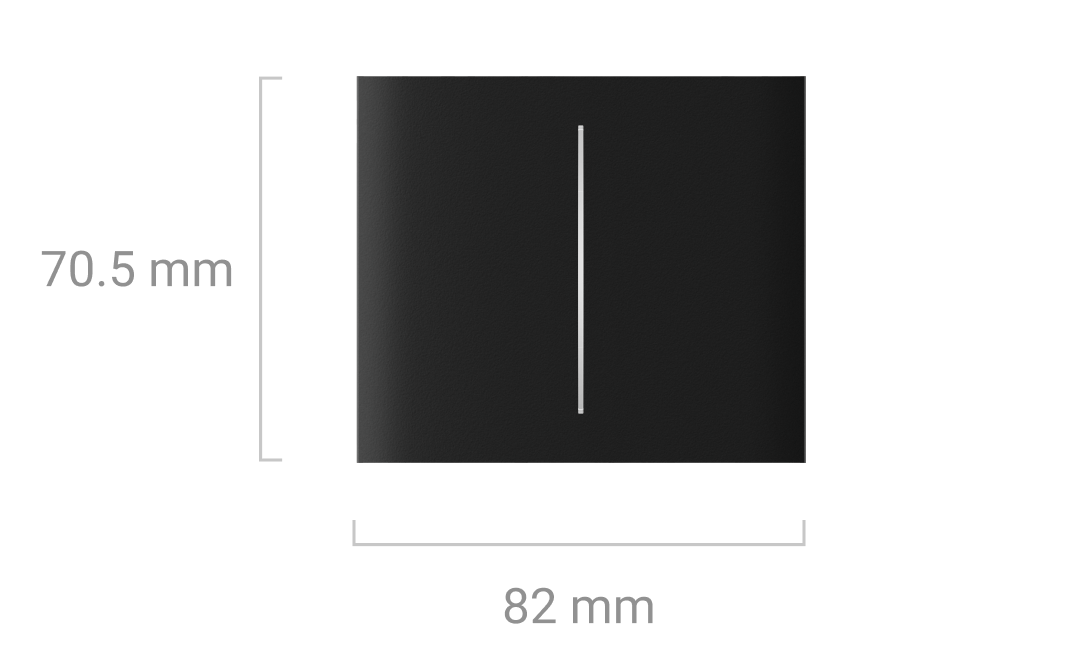

CenterButton (2-gang) — 82 × 70,5 × 10,3 mm
CenterButton (2-gang) vertical — 70,5 × 82 × 10,3 mm

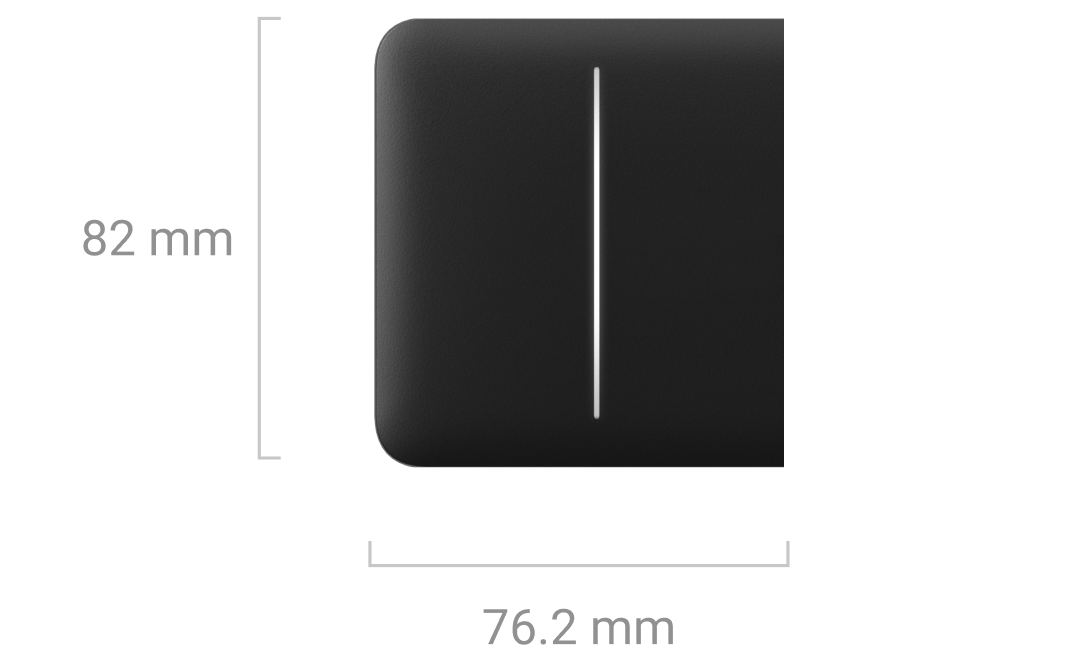

SideButton (2-gang) — 82 × 76,2 × 10,3 mm

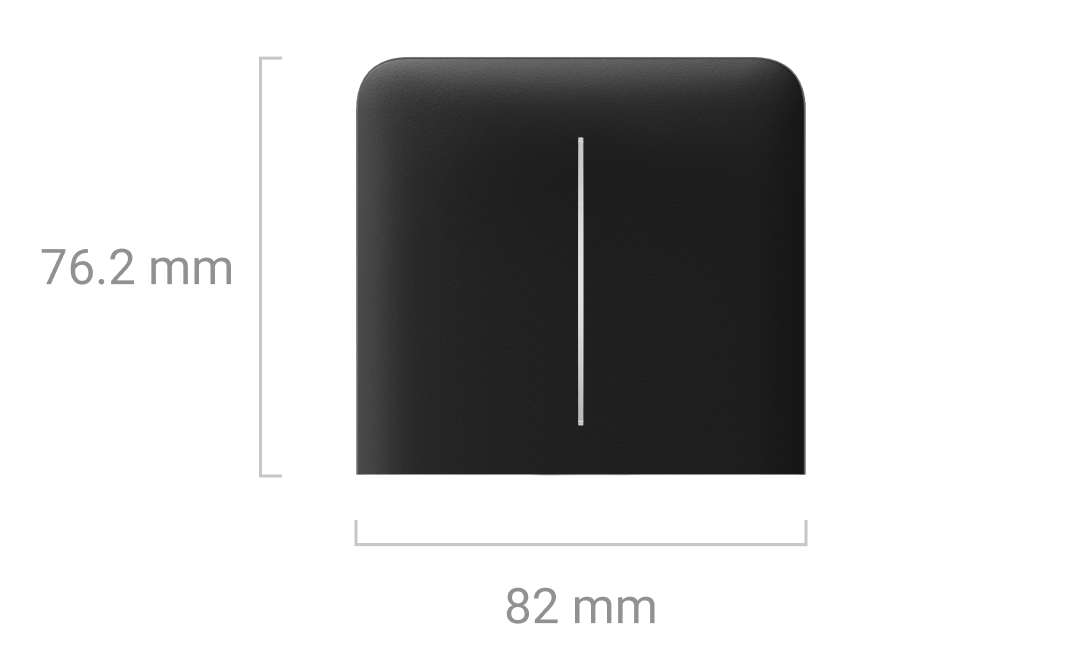

SideButton (2-gang) vertical — 76,2 × 82 × 10,3 mm
Telai
Frame (2 seats) — 82,8 × 153,5 × 6,3 mm
Frame (3 seats) — 82,8 × 224,5 × 6,3 mm
Frame (4 seats) — 82,8 × 295,5 × 6,3 mm
Frame (5 seats) — 82,8 × 366,5 × 6,3 mm
Frame (2 seats) vertical — 153,5 × 82,8 × 6,3 mm
Frame (3 seats) vertical — 224,5 × 82,8 × 6,3 mm
Frame (4 seats) vertical — 295,5 × 82,8 × 6,3 mm
Frame (5 seats) vertical — 366,5 × 82,8 × 6,3 mm
Peso
Relè
LightCore (2-gang) Jeweller — 54 g
LightCore (2-gang) vertical Jeweller — 54 g
LightCore (2-gang) vertical Jeweller — 54 g
Pannelli touch
SoloButton (2-gang) — 46 g
CenterButton (2-gang) — 32 g
CenterButton (2-gang) vertical — 32 g
SideButton (2-gang) — 33 g
SideButton (2-gang) vertical — 33 g
CenterButton (2-gang) — 32 g
CenterButton (2-gang) vertical — 32 g
SideButton (2-gang) — 33 g
SideButton (2-gang) vertical — 33 g
Telai
Frame (2 seats) — 16 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g
Frame (2 seats) vertical — 16 g
Frame (3 seats) — 22 g
Frame (3 seats) vertical — 22 g
Frame (4 seats) — 28 g
Frame (4 seats) vertical — 28 g
Frame (5 seats) — 34 g
Frame (5 seats) vertical — 34 g
Set completo
LightSwitch (2-gang) Jeweller è un interruttore intelligente prefabbricato. Tutti gli elementi vengono acquistati separatamente
