StreetSiren Jeweller manuale utente

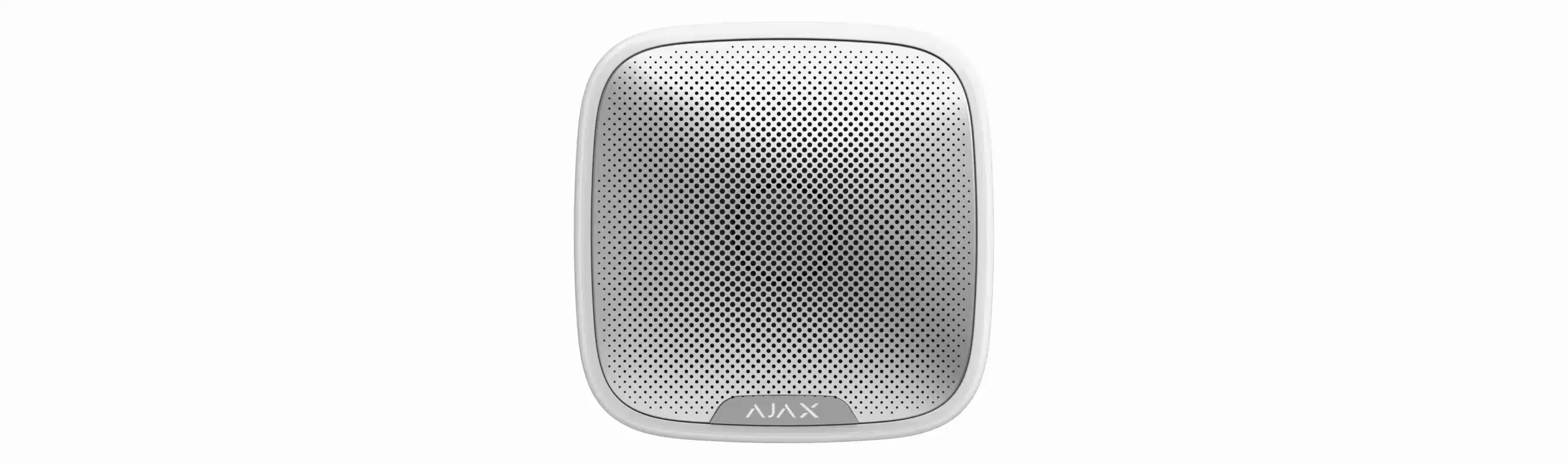

StreetSiren Jeweller è una sirena wireless per esterni con potenza fino a 113 dB. Il dispositivo si installa e si configura rapidamente ed è dotato di LED luminosi. Funziona fino a 5 anni tramite batterie o unità di alimentazione.

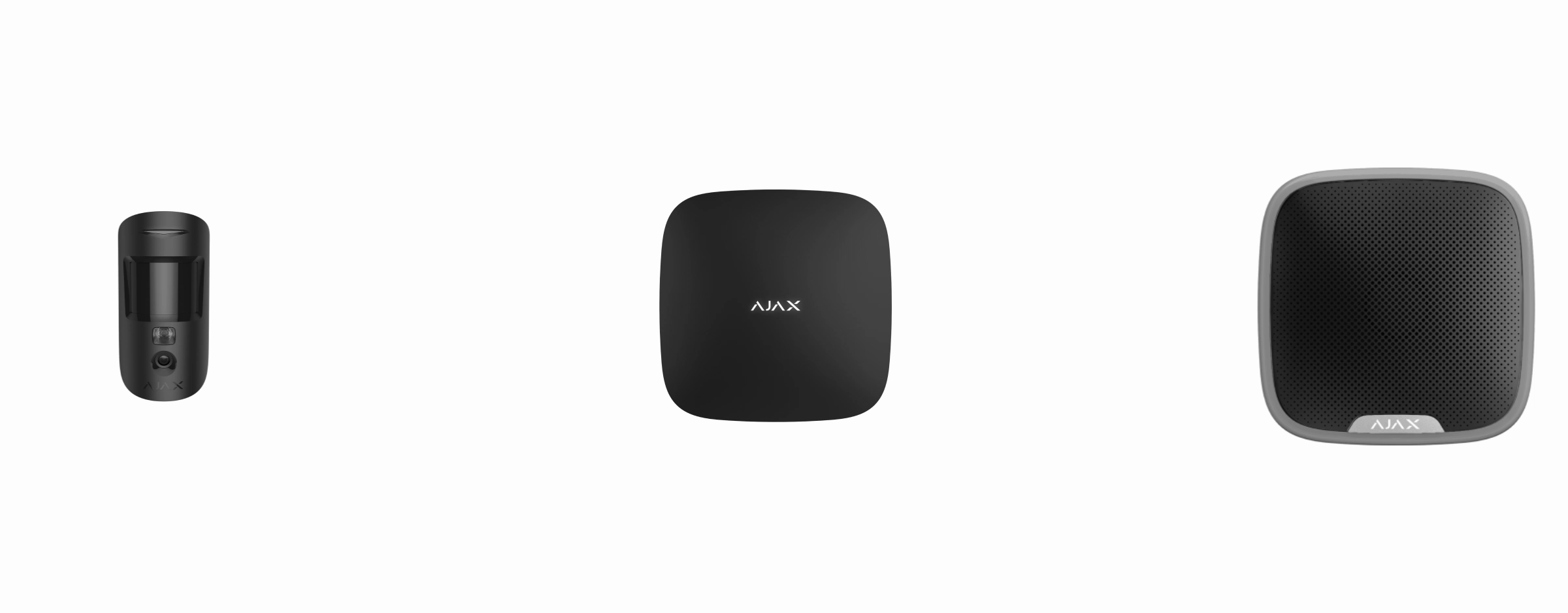

StreetSiren Jeweller comunica con l’hub* tramite due protocolli radio sicuri. La sirena utilizza Jeweller per trasmettere allarmi o eventi e Wingsper trasmettere foto e aggiornare il firmware. Il raggio di comunicazione si estende fino a 1.500 metri in campo aperto.

La sirena si configura tramite applicazione mobile per smartphone con sistema operativo iOS e Android o macOS e Windows. L’utente riceve una notifica per tutti gli eventi tramite notifiche push, SMS e chiamate (se attivate).

Il sistema Ajax è completamente autonomo; qualora l’utente lo desideri, è possibile connetterlo alla centrale di ricezione allarmi di un istituto di vigilanza privato.

Elementi funzionali

1. Montatura con LED

2. Indicatore luminoso

3. Cicalino della sirena sotto la retina in metallo

4. Pannello di montaggio SmartBracket

5. Terminali di connessione all’alimentazione esterna

6. Codice QR

7. Pulsante on/off

8. Alloggiamento a cui fissare il pannello SmartBracket con la vite

Funzionamento di StreetSiren Jeweller

La sirena migliora notevolmente l’efficienza del sistema di sicurezza. È il metodo più immediato per rispondere alle intrusioni all’interno di un’area protetta. È altamente probabile che il suo segnale d’allarme e l’indicazione luminosa siano sufficienti a spaventare eventuali intrusi.

Il dispositivo è dotato di un potente cicalino e di LED luminosi. L’allarme di StreetSiren Jeweller si sente anche da lontano. Se installata correttamente, è difficile smontare e spegnere la sirena azionata: il suo corpo è robusto, la rete metallica protegge il cicalino e l’alimentazione è autonoma. Inoltre, se il sistema è inserito, il pulsante di accensione è bloccato, impedendo lo spegnimento della sirena.

StreetSiren Jeweller è dotata di un pulsante antimanomissione e di un accelerometro. Il pulsante antimanomissione funziona quando si tenta di aprire o strappare la custodia e l’accelerometro, quando si tenta di spostare o smontare la sirena.

Protocolli di trasferimento dati Jeweller e Wings

Jeweller e Wings sono i protocolli di trasferimento dati wireless che garantiscono una comunicazione bidirezionale veloce e affidabile tra l’hub e i dispositivi. La sirena utilizza Jeweller per trasmettere allarmi ed eventi e Wings per trasmettere foto e aggiornare il firmware.

Maggiori informazioni

Aggiornamento del firmware

Se è disponibile una nuova versione del firmware per StreetSiren Jeweller, l’icona appare nelle applicazione di Ajax nella scheda Dispositivi . Un amministratore o un PRO con accesso alle impostazioni del sistema può eseguire un aggiornamento negli stati o nelle impostazioni del dispositivo. Le istruzioni sullo schermo aiutano ad aggiornare il firmware con successo.

Connettere la sirena al hub

Prima di avviare la connessione

1. Installare l’applicazione di Ajax sul proprio smartphone, seguendo le indicazioni contenute nelle istruzioni dell’hub. Creare un account, aggiungere l’hub all’applicazione e creare almeno una stanza.

2. Accendere l’hub e verificare la connessione internet (via cavo Ethernet e/o rete GSM).

3. Assicurarsi che l’hub sia disinserito e non avvii aggiornamenti verificando il suo stato tramite l’applicazione mobile.

Come connettere StreetSiren Jeweller all’hub

1. Selezionare l’opzione Aggiungere dispositivo sull’applicazione di Ajax.

2. Dare un nome al dispositivo, scansionare/trascrivere il suo codice QR (che si trova sulla custodia e sulla scatola) e selezionare la stanza dove è localizzato.



3. Selezionare Aggiungere — verrà avviato un conto alla rovescia.

4. Accendere il dispositivo (tenendo premuto il pulsante on/off per 3 secondi).



Per avviare il processo di rilevamento e interfacciamento, il rilevatore deve essere localizzato all’interno dell’area di copertura della rete wireless dell’hub (in un unico locale protetto).

La richiesta di connessione all’hub viene trasmessa per un breve periodo di tempo appena si accende il dispositivo.

Se la connessione all’hub di Ajax fallisce, la sirena si spegne dopo 6 secondi. Per avviare un nuovo tentativo di connessione, non è necessario spegnere il dispositivo.

Se il dispositivo era già stato assegnato a un altro hub, spegnere StreetSiren Jeweller e avviare la procedura standard per aggiungere il dispositivo.

Quando la sirena è connessa all’hub, comparirà nella lista dei dispositivi dell’hub sull’applicazione. Gli aggiornamenti di stato della sirena che compaiono nella lista dipendono dal periodo di richiesta di connessione selezionato nelle impostazioni dell’hub. Il valore predefinito è di 36 secondi.

Icone

Le icone mostrano alcuni degli stati di StreetSiren Jeweller. È possibile visualizzarli nell’Ajax app, nel menu Dispositivi .

Stati del dispositivo

Gli stati delle sirene si trovano nell’app Ajax:

1. Accedere alla scheda Dispositivi .

2. Selezionare StreetSiren Jeweller dall’elenco.

Impostazioni

Per cambiare le impostazioni di StreetSiren Jeweller nell’app Ajax:

1. Selezionare l’hub se ve ne sono diversi o se si sta usando l’app PRO.

2. Accedere alla scheda Dispositivi .

3. Selezionare StreetSiren Jeweller nell’elenco.

4. Andare su Impostazioni facendo clic sull’icona .

5. Impostare i parametri richiesti.

6. Fare clic su Indietro per salvare le impostazioni.

Impostazioni segnale acustico della sirena

Impostazione dell’elaborazione degli allarmi dei rilevatori

Attraverso l’app Ajax è possibile configurare quali allarmi del rilevatore possono attivare la sirena. Ciò può aiutare a evitare situazioni in cui il sistema di sicurezza notifica l’allarme del rilevatore di perdite (LeaksProtect) o qualsiasi altro dispositivo di allarme. Il parametro viene regolato nelle impostazioni del rilevatore o del dispositivo:

1. Accedere all’app Ajax.

2. Accedere alla scheda Dispositivi .

3. Selezionare il rilevatore o il dispositivo.

4. Andare alle sue impostazioni e impostare i parametri necessari per l’attivazione della sirena.

Impostazione della risposta all’allarme anti-manomissione

La sirena può rispondere all’allarme anti-manomissione di dispositivi e rilevatori. Per impostazione predefinita è disabilitato. Si noti che l’anti-manomissione reagisce all’apertura e alla chiusura della custodia, anche se il sistema non è inserito!

In cosa consiste l’anti-manomissione

Affinché la sirena risponda all’attivazione dell’anti-manomissione, nell’app Ajax:

1. Accedere alla scheda Dispositivi .

2. Selezionare l’hub e andare alle sue Impostazioni .

3. Selezionare il menu Servizio.

4. Andare nelle Impostazioni delle sirene.

5. Abilitare l’opzione Allarme con sirena se l’hub o il coperchio del rilevatore è aperto.

Impostazione della risposta alla pressione del pulsante antipanico nell’app Ajax

La sirena può rispondere alla pressione del pulsante antipanico nelle app Ajax. Si noti che il pulsante antipanico può essere premuto anche se il sistema non è inserito!

Affinché la sirena risponda alla pressione del pulsante antipanico:

1. Accedere alla scheda Dispositivi .

2. Selezionare l’hub e andare alle sue Impostazioni .

3. Selezionare il menu Servizio.

4. Andare nelle Impostazioni delle sirene.

5. Attivare l’Allarme con una sirena se viene premuto il pulsante antipanico in-app.

Impostazione dell’indicazione di post-allarme della sirena

La sirena può informare sugli inneschi in un sistema inserito per mezzo di un’indicazione a LED.

Questa opzione funziona come segue:

1. Il sistema registra l’allarme.

2. La sirena emette un allarme (la durata e il volume dipendono dalle impostazioni).

3. L’angolo in basso a destra della cornice LED della sirena lampeggia due volte (circa una volta ogni 3 secondi) fino a quando il sistema non viene disinserito.

Grazie a questa funzione, gli utenti del sistema e le pattuglie dell’Istituto di vigilanza possono vedere che il sistema è stato attivato.

Per attivare l’indicazione di post-allarme della sirena, nell’app Ajax PRO:

1. Andare nelle impostazioni della sirena:

• Hub → Impostazioni → Servizio → Impostazioni delle sirene

2. Specificare quali eventi le sirene segnaleranno lampeggiando due volte prima che il sistema di sicurezza venga disinserito:

• Allarme confermato

• Allarme non confermato

• Apertura del coperchio

3. Selezionare le sirene necessarie. Tornare alle Impostazioni delle sirene. I parametri impostati verranno salvati.

4. Fare clic su Indietro. Tutti i valori saranno applicati.

Impostazione di avvisi specifici per la Cancellazione e la Disattivazione dell’allarme

È possibile selezionare quali dispositivi devono emettere un beep se l’allarme viene cancellato e quali devono emettere un beep se l’allarme viene disattivato nelle impostazioni dell’hub nelle app PRO. Le funzioni Annuncio di cancellazione allarme e Annuncio di disattivazione allarme sono necessarie per i sistemi che devono essere conformi allo standard ANSI/SIA CP-01-2019.

Per selezionare i dispositivi da segnalare in caso di cancellazione e disattivazione dell’allarme nell’app Ajax PRO:

1. Selezionare l’hub necessario e andare a:

   • Impostazioni Hub → Servizio → Processo d’inserimento/Disinserimento

2. Assicurarsi che ANSI/SIA CP-01-2019 sia selezionato per l’impostazione Conformità agli standard.

3. Selezionare i dispositivi per le opzioni Avviso specifico sulla cancellazione allarme e Avviso specifico sulla disattivazione allarme.

4. Fare clic su Indietro per salvare le nuove impostazioni.

Maggiori informazioni sui requisiti di sistema ANSI/SIA CP-01-2019

Come impostare il Сampanello all’apertura

Il Сampanello all’apertura è un segnale sonoro che indica l’attivazione dei rilevatori di apertura quando il sistema è disinserito. La funzionalità è utilizzata per esempio nei negozi, per avvisare i dipendenti dell’ingresso di qualcuno nell’edificio.

Le notifiche si configurano in due fasi: impostazione delle sirene e impostazione dei rilevatori di apertura.

Maggiori informazioni sul Сampanello

Impostazioni delle sirene

1. Accedere al menu Dispositivi .

2. Selezionare la sirena.

3. Andare alle sue Impostazioni facendo clic sull’icona dell’ingranaggio in alto a destra.

4. Andare al menu Impostazioni segnale acustico.

5. Scorrere verso il basso e abilitare l’opzione Campanello all’apertura nella categoria Segnale acustico quando disarmato.

6. Impostare il volume delle notifiche. Sono disponibili 3 opzioni:

   • Basso (85 dB a una distanza di 1 m).

   • Forte (100 dB a una distanza di 1 m).

   • Molto forte (113 dB a una distanza di 1 m).

     Il Volume del segnale specificato si applica anche al volume delle notifiche della sirena durante l’inserimento/disinserimento e per i ritardi di entrata/uscita.

7. Fare clic su Indietro per salvare le impostazioni.

8. Ripetere i passi 2-7 per le altre sirene sulle quali abilitare le notifiche.

Impostazioni dei rilevatori

1. Accedere al menu Dispositivi .

2. Selezionare il rilevatore.

3. Andare alle sue Impostazioni facendo clic sull’icona dell’ingranaggio in alto a destra.

4. Andare al menu Campanello all’apertura.

5. Selezionare gli eventi che devono essere notificati dalla sirena:

   • Se una porta o una finestra è aperta.

   • Se un contatto esterno è aperto (disponibile se l’opzione Contatto esterno è abilitata).

6. Selezionare il tono del campanello (tono di sirena): da 1 a 4 segnali acustici brevi. Una volta selezionato, l’app Ajax riprodurrà il suono.

7. Fare clic su Indietro per salvare le impostazioni.

8. Ripetere i passi 2-7 per gli altri rilevatori su cui abilitare le notifiche.

Indicazione

Test di funzionamento

Il sistema Ajax consente di effettuare dei test per verificare la funzionalità dei dispositivi connessi.

I test non vengono avviati subito ma entro un periodo di tempo di 36 secondi in base alle impostazioni standard. Il tempo di avvio dei test dipende dalle impostazioni dell’intervallo di scansione del rilevatore (paragrafo sulle impostazioni “Jeweller” all’interno delle impostazioni dell’hub).

Test volume

Prova potenza segnale di Jeweller

Test intensità segnale di Wings

Test di attenuazione

Installare la sirena

Il luogo di installazione di StreetSiren Jeweller influenza la connessione con l’hub e l’eventuale presenza di ostacoli tra i dispositivi, che bloccano la trasmissione del segnale radio e audio. Tali ostacoli possono essere pareti, pavimenti o oggetti di grandi dimensioni all’interno di una stanza.

Il raggio di comunicazione si estende fino a 1.500 metri in campo aperto. Si prega di tenere questo aspetto in considerazione al momento di scegliere dove installare StreetSiren Jeweller.

Se il livello di segnale è di una tacca, non è garantito il funzionamento stabile del sistema di sicurezza. Si prega di prendere eventuali misure per migliorare la qualità del segnale! Come prima cosa, provare a spostare il dispositivo: uno spostamento di soli 20 cm può migliorare notevolmente la qualità della ricezione.

Se, dopo lo spostamento, il dispositivo presenta ancora un’intensità di segnale bassa o instabile, utilizzare un ripetitore del segnale radio.

La custodia della sirena è dotata di classe di protezione IP54 contro polvere/umidità. Il dispositivo può essere dunque posizionato all’esterno. Altezza di installazione consigliata: 2,5 metri o più. Tale altezza rende più difficile l’accesso al dispositivo da parte di eventuali intrusi.

Durante l’installazione e l’utilizzo di StreetSiren Jeweller, si raccomanda di seguire le norme generali di sicurezza relative ai dispositivi elettrici, oltre ai requisiti previsti dalle normative vigenti in materia di sicurezza elettrica.

Installazione della sirena

Prima di installare la sirena, assicurarsi di aver selezionato il luogo di installazione ideale in base alle linee guida contenute nel presente manuale. Durante l’installazione della sirena, si prega di fare attenzione e di osservare le norme di sicurezza!

Procedura di installazione

1. StreetSiren Jeweller funziona fino a 5 anni tramite le batterie pre-installate (con intervallo di frequenza di connessione dell’hub impostato a 1 minuto), che corrispondono a circa 5 ore di allarme sonoro. Se si desidera usare una fonte di alimentazione esterna (12 V), è necessario praticare dei fori per i cavi sul pannello di montaggio SmartBracket. Prima di procedere all’installazione, assicurarsi che il rivestimento isolante del cavo non sia danneggiato.

   È necessario praticare un foro in quest’area per farvi passare la terminazione del cavo dell’alimentazione esterna

2. Fissare il pannello di montaggio SmartBracket alla superficie usando le viti in dotazione. Se si sceglie di usare altri metodi di fissaggio, si prega di assicurarsi che non danneggino o deformino il pannello.

   Si consiglia di non usare nastro biadesivo per fissare la sirena in maniera temporanea o permanente

3. Posizionare la sirena sul pannello SmartBracket e ruotarla in senso orario. Fissare il dispositivo con una vite. Fissando la sirena con una vite, si riduce al minimo il rischio di furto spontaneo del dispositivo.

Non installare la sirena:

1. vicino a oggetti in metallo e specchi (possono interferire con il segnale RF e causarne l’indebolimento);

2. in luoghi in cui il segnale acustico può essere attenuato;

3. più vicino di 1 metro dal hub.

Manutenzione e sostituzione della batteria della sirena

Verificare regolarmente la capacità operativa di StreetSiren Jeweller.

Mantenere pulita la custodia della sirena rimuovendo immediatamente polvere, ragnatele e altre impurità. Per pulire la sirena, evitare l’uso di sostanze contenenti alcol, acetone, benzina o altri solventi attivi.

La sirena funziona fino a 5 anni tramite le batterie pre-installate (con intervallo di frequenza di connessione dell’hub impostato a 1 minuto), che corrispondono a circa 5 ore di allarme sonoro. Quando la batteria è scarica, il sistema di sicurezza invia le relative notifiche e il LED situato nell’angolo si accende e si spegne regolarmente quando il sistema è inserito/disinserito (se l’indicazione è attiva), quando l’allarme è attivato, in caso di smontaggio o di apertura non autorizzata.

Per quanto tempo i dispositivi Ajax funzionano a batterie e cosa influisce sulla durata

Sostituzione batteria

Cosa influisce sulla batteria di StreetSiren Jeweller e come prolungarne la durata

Specifiche tecniche

Tutte le specifiche tecniche di StreetSiren Jeweller

Conformità agli standard

Garanzia

La garanzia per i prodotti Limited Liability Company “Ajax Systems Manufacturing” è valida per 2 anni a partire dalla data di acquisto e non si applica alla batteria preinstallata.

Se il dispositivo non funziona correttamente, si prega di contattare il servizio di supporto. Nella metà dei casi si riesce a risolvere i problemi tecnici a distanza!

Testo integrale della garanzia

Contratto con l’utente finale

Contattare il supporto tecnico:

• e-mail

• Telegram
