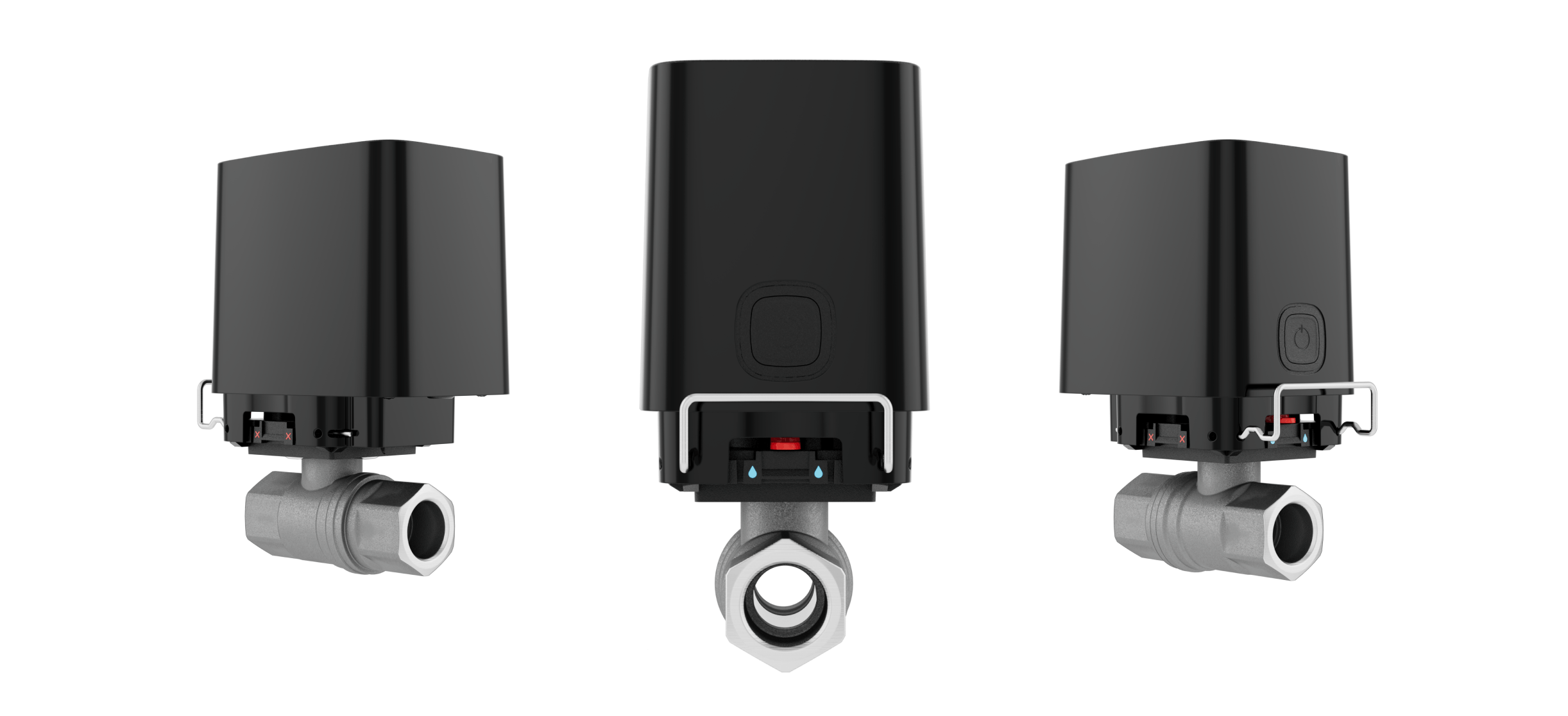

De volledige set wordt geleverd met een RuB-kogelkraan van ½" (DN 15), ¾" (DN 20), of 1" (DN 25).
Elektrische actuator
Opent of sluit de klep.
Montagepaneel
Om een elektrische actuator op de afsluitklep te installeren.
Montageplaten
Om een elektrische actuator op de afsluitklep te bevestigen.
De volledige set bevat twee uitvoeringen:
standaard (voorgeïnstalleerd)
antisabotage
Afsluitklep
Toepassingsgebieden
watertoevoer en verwarmingssystemen
Bedrijfsvloeistof
warm en koud water, niet-agressieve vloeistoffen
Materiaal
messing
Type verbinding en draad
BSP parallel (EN 10226-1, ISO 228) vrouwelijke x vrouwelijke schroefdraad
Afmeting schroefdraad:
½" (DN 15, 15 mm)
¾" (DN 20, 20 mm)
1" (DN 25, 25 mm)
Temperatuurbereik vloeistoffen
van -20 °C tot +170 °C
Als de vloeistof in de pijpleiding bevriest dan kan de klep of de elektrische actuator zwaar beschadigd raken.

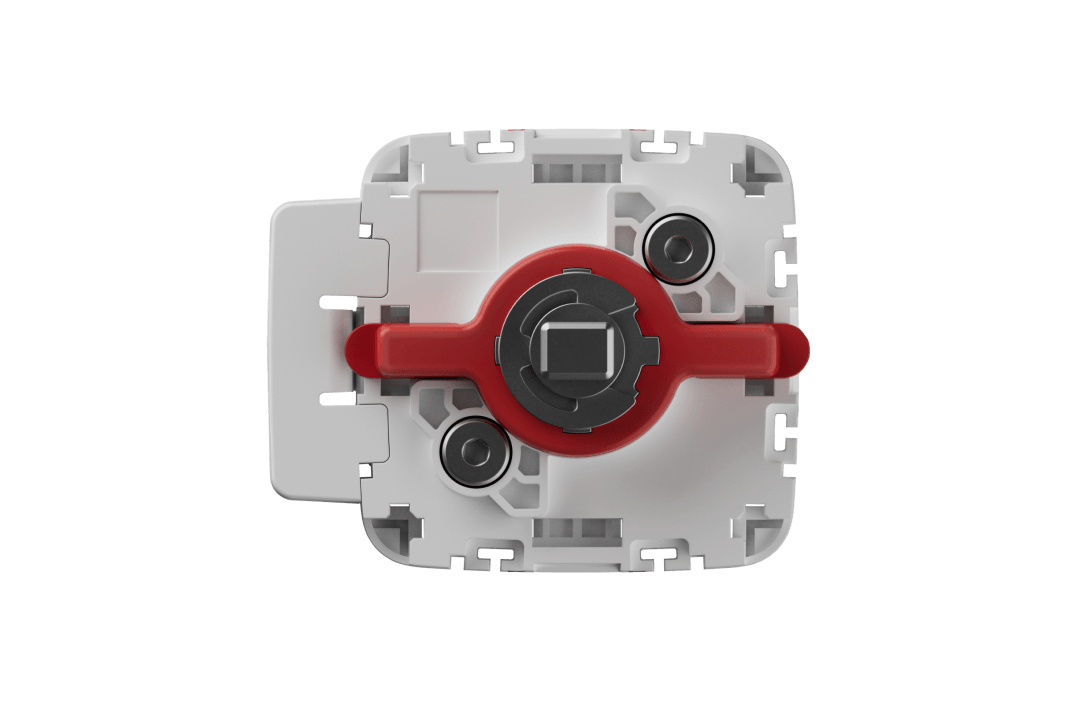

Montagepaneel
om een elektrische actuator op de afsluitklep te monteren
Voldoet aan ISO 5211-norm.
Hendel op montagepaneel
Om de watervoorziening handmatig zonder gereedschap af te sluiten in geval van nood.

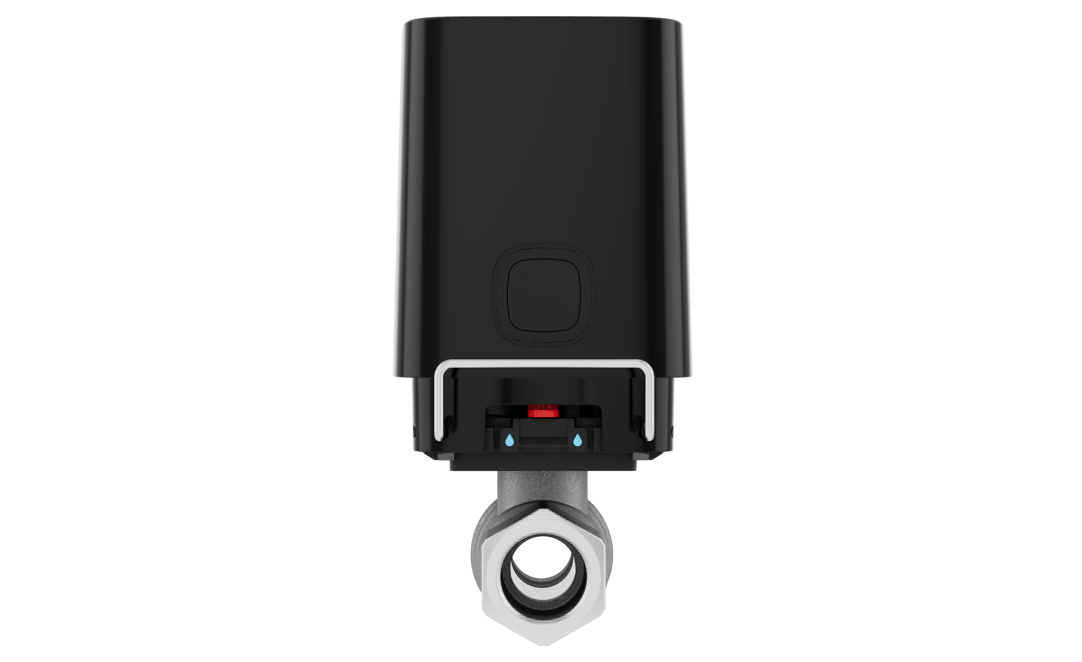

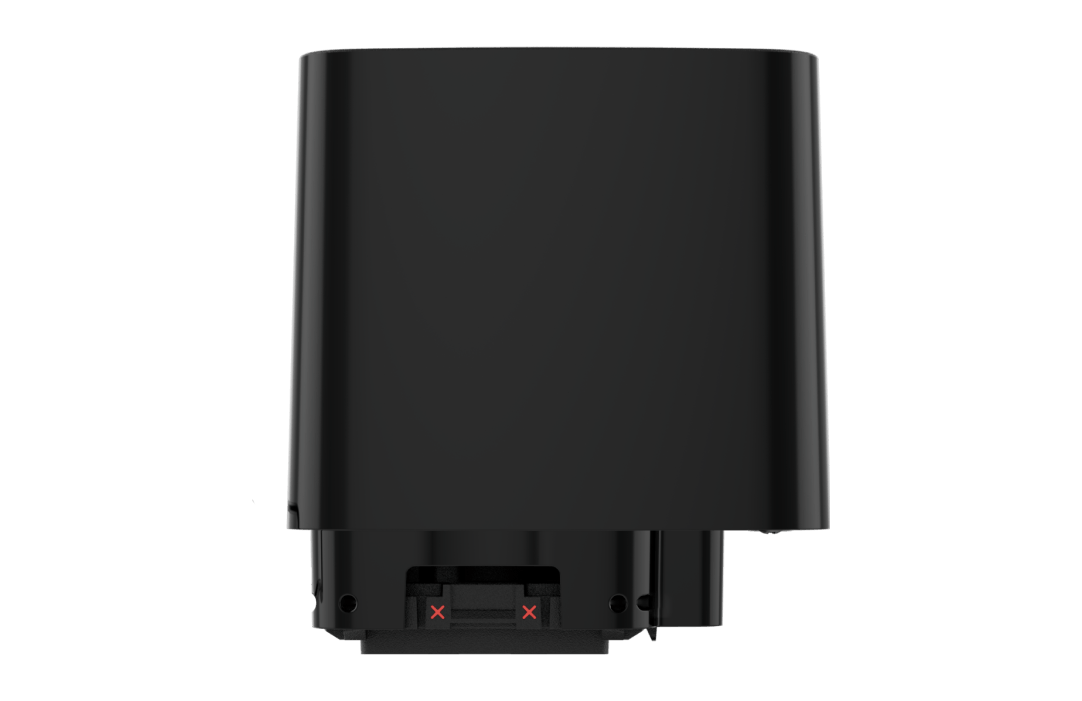

Elektrische actuator
Koppel
tot 8,5 N•m
Bedrijfsdruk
tot 10 bar
Afsluitsnelheid
tot 7 seconden
De waarde kan toenemen als de klep verstopt is of vast zit.

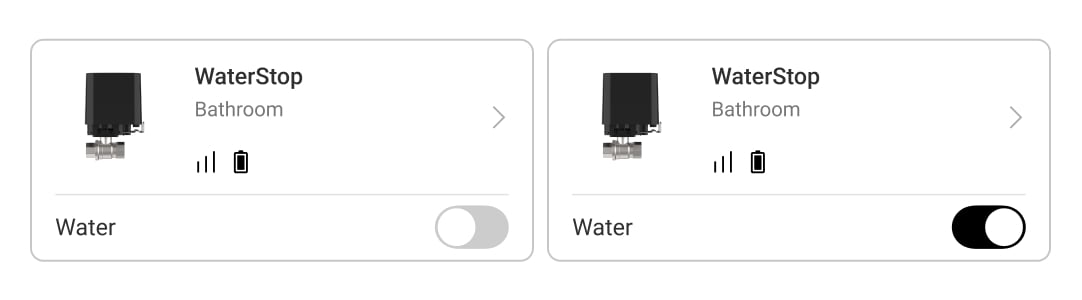

Op afstand bedienbaar
bediening en configuratie via de Ajax-apps
Ajax-apps geven alle informatie over het apparaat: huidige klepstatus (open/gesloten), statussen van batterijlading, externe voeding en communicatie met een hub.
Handmatige bediening
de bedieningsknop op de behuizing van de elektrische actuator
Opent/sluit de klep wanneer hij wordt ingedrukt.
Extra functies
Installatie
vereist geen gereedschap en demontage van behuizing
Vier mogelijke montageposities van elektrische actuator richting de klep
anti-sabotageplaten om ongeautoriseerde demontage van een elektrische actuator te bemoeilijken
Het ontwerp maakt onderhoud en reparatie op moeilijk bereikbare plaatsen mogelijk: pijpentunnels, meterkasten, muren, enz. Het is mogelijk om de actuator te vervangen zonder de afsluitklep te demonteren.
Ledindicatie
Het ledlampje onder het Ajax-logo op de behuizing geeft de statussen van de elektrische actuator door.
De melding wordt naar Ajax-apps verzonden wanneer de temperatuur van het apparaat hoger is dan +60°C en wanneer de temperatuur weer op normaal niveau is.
Aanbevelingen
Het apparaat is uitsluitend bedoeld voor gebruik binnenshuis. Neem contact op met een loodgieter om de afsluitklep te installeren.
Bescherming tegen sabotage
Bescherming tegen spoofen
apparaatverificatie
Detectie van communicatiestoringen
binnen 36 sec
De tijd hangt af van de instellingen van Jeweller (of Jeweller/Fibra).

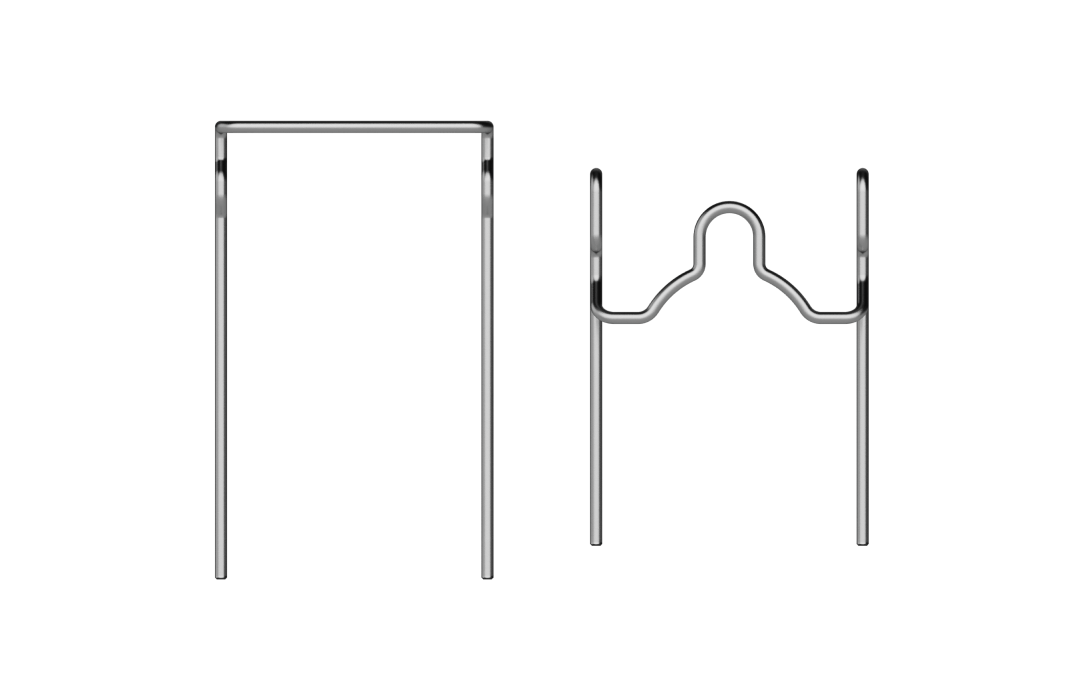

Standaardplaat (voorgeïnstalleerd): bevestigt een elektrische actuator op een afsluitklep. Gemakkelijk te verwijderen voor snelle toegang tot de klep.
Anti-sabotageplaat: wordt in plaats van een standaardplaat gebruikt. Bevestigt een elektrische actuator stevig op de klep om een ongeautoriseerde demontage te bemoeilijken.
Voeding
Voorgeïnstalleerde batterijen
4 × CR123A-batterij
De batterij heeft een levensduur van 3 jaar.
Optionele externe voeding
7,5 - 14 V⎓, tot van 1,8 A
De aanbevolen waarden voor de externe voeding zijn 9-12 V⎓, 2 A. Als er een externe voeding is aangesloten, doen de batterijen dienst als reservevoeding. Gebruik een ronde 2 × AWG22-kabel met een externe diameter tussen de 3,0–3,7 mm voor het aansluiten van een externe voedingsbron.
Behuizing
Afmetingen
104 × 140 × 70 mm
Afsluitklep van ½" (DN 15) met een elektrische actuator.
104 × 150 × 70 mm
Afsluitklep van ¾" (DN 20) met een elektrische actuator.
104,5 × 159 × 70 mm
Afsluitklep van 1" (DN 25) met een elektrische actuator.
93 × 70 × 95 mm
Elektrische actuator.
75 × 27 mm
Afsluitklep van ½" (DN 15).
80 × 32 mm
Afsluitklep van ¾" (DN 20).
90 × 41 mm
Afsluitklep van 1" (DN 25).
Gewicht
869 g
Afsluitklep van ½" (DN 15) met een elektrische actuator.
1012 g
Afsluitklep van ¾" (DN 20) met een elektrische actuator.
1336 g
Afsluitklep van 1" (DN 25) met een elektrische actuator.
536 g
Elektrische actuator.
333 g
Afsluitklep van ½" (DN 15).
476 g
Afsluitklep van ¾" (DN 20).
800 g
Afsluitklep van 1" (DN 25).
Temperatuurbereik
van 0°C tot +60°C
Luchtvochtigheid
tot 95%

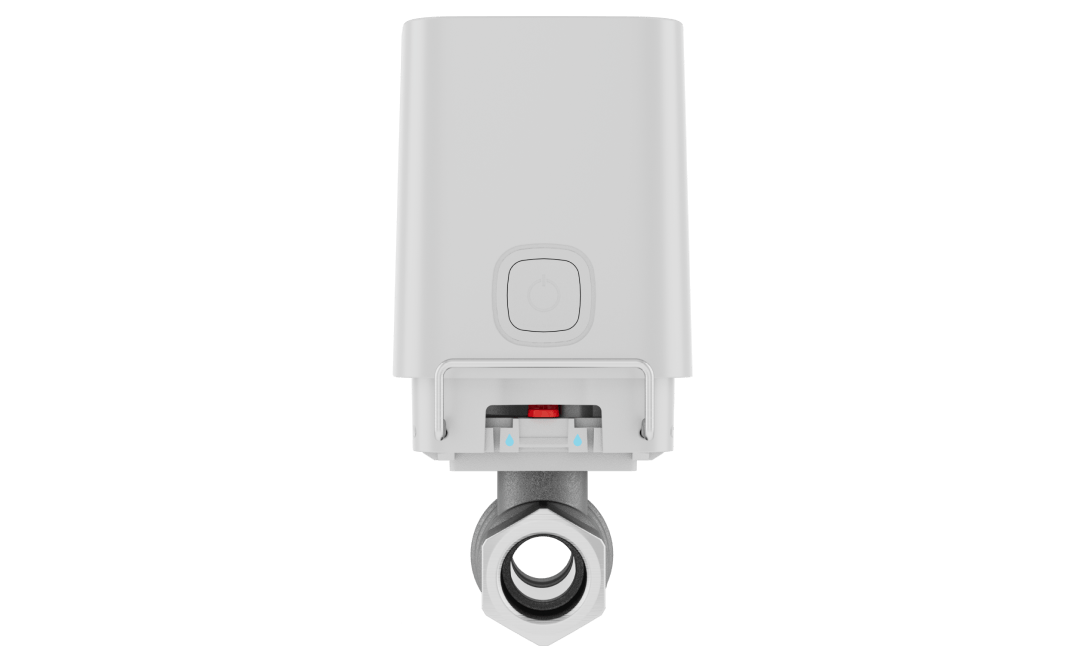

Kleuren
Zwart
Wit
Volledige set
Ajax WaterStop Jeweller
4 CR123A-batterijen
Voorgeïnstalleerd.
RuB-kogelkraan: DN15 (½”), DN20 (¾”), of DN25 (1")
Is afhankelijk van de gekozen kit.
2 klemmen voor het bevestigen van de elektrische actuator
