MotionProtect Curtain is een draadloze gordijnbewegingsdetector. De detector heeft een smalle horizontale detectiehoek en is ontworpen voor bewaking binnenshuis van ramen, deuropeningen en andere in- of uitgangen van de bewaakte faciliteit. De maximale detectieafstand voor bewegingen is 15 m.

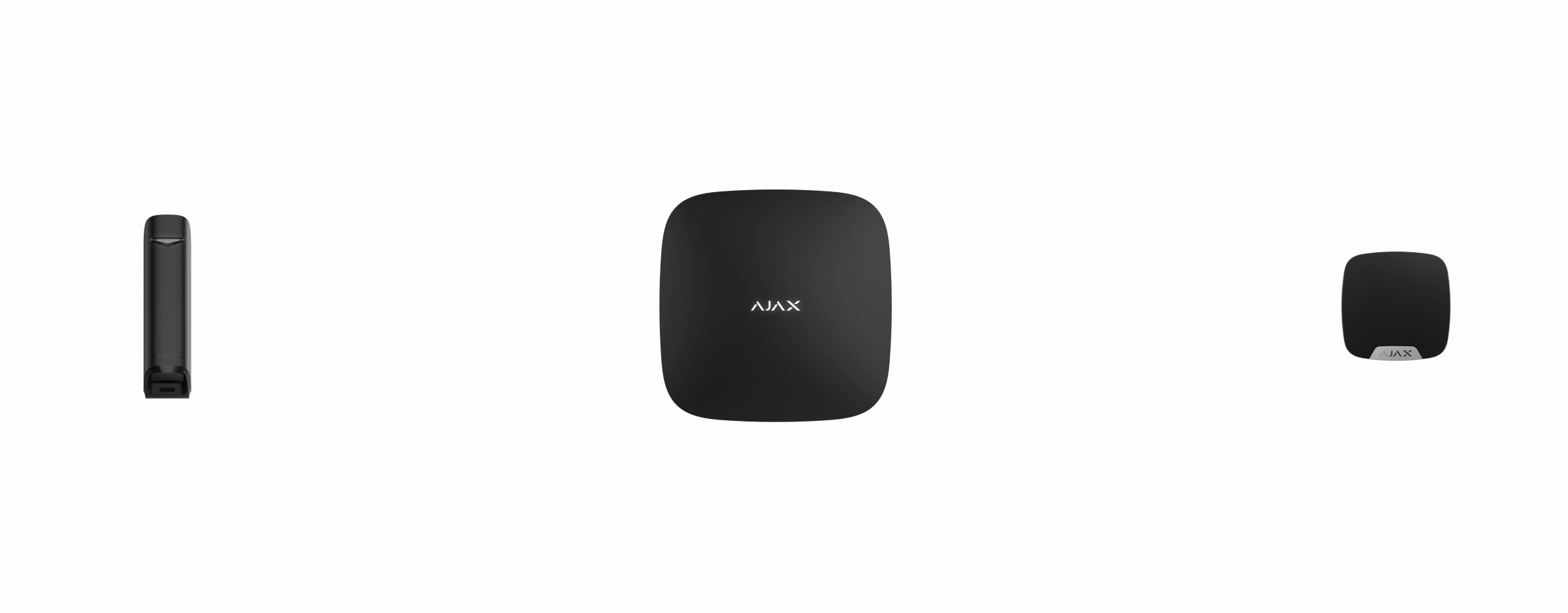

MotionProtect Curtain kan worden geïntegreerd in de Ajax-systemen door verbinding te maken met een hub via het beveiligde Jeweller-protocol. Het draadloos bereik kan oplopen tot 1700 m van de gezichtslijn. De voorgeïnstalleerde batterij garandeert tot 3 jaar autonome werking.
Voor de installatie van de detector kan een iOS- of Android-app worden gebruikt. Het brengt de gebruiker ook op de hoogte van eventuele gebeurtenissen via pushmeldingen, sms-berichten of oproepen (indien ingeschakeld).
Ajax kan worden aangesloten op de meldkamer van een beveiligingsbedrijf.
Verbinding met de integratiemodules ocBridge Plus en uartBridge is niet ondersteund.

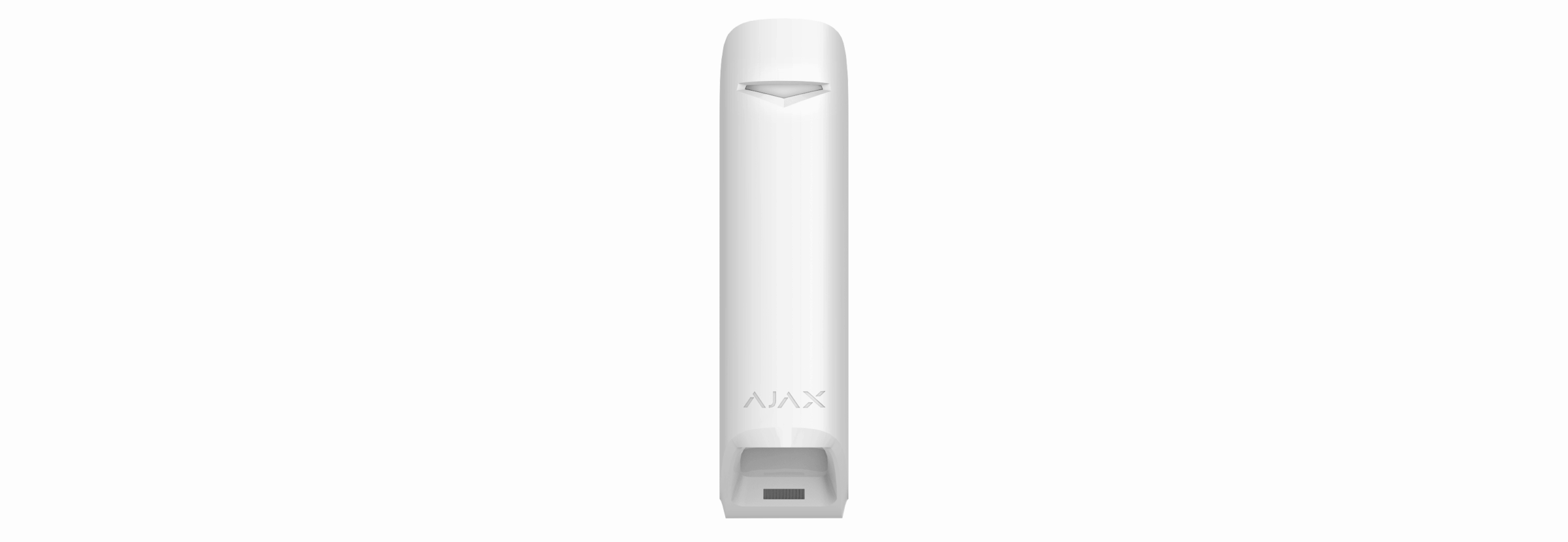

Functionele elementen
Led-indicator.
Lens van bewegingsdetector.
Montagegat om het montagepaneel van SmartBracket te bevestigen met de gebundelde schroeven.
QR-code met het apparaat-ID. Wordt gebruikt om verbinding te maken met het Ajax-systeem.
Aan/uit-knop van het apparaat.
Sabotageknop. Wordt geactiveerd bij een poging om de detector van het oppervlak los te halen of om het montagepaneel te verwijderen.
Montagepaneel van SmartBracket. Schuif het paneel naar beneden om het te verwijderen.
Werkingsprincipe
De IR-sensoren van MotionProtect Curtain detecteren binnendringing in het gebouw door bewegende voorwerpen met een temperatuur die in de buurt komt van die van het menselijk lichaam te detecteren.
Zodra het systeem is ingeschakeld, begint de detector zijn twee IR-sensoren te pollen. Als een beweging wordt gedetecteerd, wordt onmiddellijk een alarm gestuurd naar de hub en begint de groene led op het apparaat te knipperen. Als de hub een alarm heeft opgevangen, laat hij de sirenes afgaan en waarschuwt hij de gebruiker en het beveiligingsbedrijf.
Bewegingsalarmen worden elke 5 seconden verzonden
Om valse alarmen te voorkomen, heeft MotionProtect Curtain een functionaliteit voor Signaalcorrelatieverwerking die kan worden ingeschakeld in de instellingen van de detector. Zodra deze actief is, begint de detector alleen alarmstatussen naar de hub te verzenden als een identiek bewegingssignaal door de beide IR-sensoren wordt geregistreerd. Als deze is uitgeschakeld, stuurt MotionProtect Curtain een alarmstatus, zelfs als een van de twee IR-sensoren is geactiveerd.
Wat is signaalcorrelatieanalyse en hoe werkt het
De detector koppelen met de hub
Als de hub en het apparaat met verschillende radiofrequenties werken dan zijn deze niet compatibel. Het radiofrequentiebereik van het apparaat kan per regio verschillen. We raden aan om Ajax-apparaten in dezelfde regio te kopen en gebruiken. U kunt het bereik van de radiofrequenties controleren via de technische ondersteuning.
Voordat u begint met het koppelen van de detector
Zet uw hub aan en controleer de internetverbinding (via ethernet en/of een gsm).
Installeer de Ajax-app op uw smartphone. Maak een account aan, voeg uw hub toe in de app en maak ten minste één ruimte.
Controleer de status van de hub in de app om er zeker van te zijn dat hij is uitgeschakeld en niet wordt bijgewerkt.
Let op: alleen een gebruiker met beheerdersrechten kan apparaten toevoegen aan de hub
MotionProtect Curtain koppelen met een hub
Tik op Apparaat toevoegen in de mobiele Ajax-app.
Geef het apparaat een naam, scan de QR-code of voer het handmatig in (staat op de achterkant van de behuizing van de detector body of op de verpakking), selecteer de installatieruimte en tik op Toevoegen. Het aftellen begint.
Zet de detector aan door de aan/uit-knop 3 seconden ingedrukt te houden.
Het apparaat moet zich binnen het draadloze bereik van een hub bevinden (in hetzelfde gebouw) om detectie en koppeling mogelijk te maken. Het verbindingsverzoek wordt pas naar de hub gestuurd als het apparaat wordt ingeschakeld.
Als MotionProtect Curtain er niet in slaagt verbinding te maken met de hub, wordt het binnen 6 seconden na inschakeling automatisch uitgeschakeld. U hoeft het apparaat niet uit te zetten om het opnieuw te proberen.
Als MotionProtect Curtain al aan een andere hub is gekoppeld, schakel dan de detector uit en volg daarna het standaardproces voor koppeling.
Na het koppelen verschijnt de detector in de hub-apparaatlijst van de app. De frequentie van de updates van de apparaatstatus hangt af van het pollinginterval dat in de instellingen van de hub is aangegeven (standaard 36 seconden).
Als de detector een beweging waarneemt voordat het systeem is ingeschakeld, zal deze niet onmiddellijk worden geactiveerd, maar pas wanneer de hub pollt.
Statussen
Het statusscherm bevat informatie over het apparaat en de bedrijfsparameters. De statussen van MotionProtect Curtain zijn beschikbaar via de Ajax-apps. Doe het volgende om de statussen te bekijken:
Log in bij de Ajax-app.
Selecteer de gewenste hub als u er meerdere heeft of als u de PRO-app gebruikt.
Ga naar het menu Apparaten
.
Selecteer MotionProtect Curtain in de lijst.
Parameter | Waarde |
Gegevensimport | Geeft de fout weer bij het overzetten van gegevens naar de nieuwe hub:
|
Temperatuur | Temperatuur van de detector. Het wordt gemeten op de processor van de detector en verandert geleidelijk. De aanvaardbare meetfout tussen de waarde in de app en de omgevingstemperatuur is 2 °C. De waarde wordt bijgewerkt zodra de detector een temperatuurwijziging van minstens 2 °C identificeert. U kunt een scenario op basis van temperatuur configureren om zo automatiseringsapparaten te besturen |
Jeweller signaalsterkte | Signaalsterkte tussen de detector en hub of signaalversterker via het Jeweller-kanaal. De aanbevolen waarde is 2-3 streepjes. Jeweller is een protocol voor het verzenden van gebeurtenissen en alarmen van MotionProtect Curtain. |
Verbinding via Jeweller | Verbindingsstatus op het Jeweller-kanaal tussen de detector en de hub of de signaalversterker:
|
Zendvermogen | Geeft het geselecteerde vermogen van de zender weer. De parameter verschijnt wanneer de optie Max of Demping is geselecteerd in het menu Signaaldempingstest. |
ReX | Geeft de status weer van een radiosignaalversterker |
Batterijlading | De batterijlading van het apparaat:
De Ajax-apps en het beveiligingsbedrijf ontvangen een melding wanneer de batterijen bijna leeg zijn. Na de melding van een laag batterijniveau, kan de detector nog tot 2 maanden werken. |
Deksel | De status van de sabotageknop van de detector die reageert op het loshalen van het apparaat van het oppervlak of het openen van de behuizing:
|
Gevoeligheid | Gevoeligheidsniveau van de bewegingsdetector:
Het gevoeligheidsniveau is geselecteerd op basis van de resultaten van de detectiezonetest. |
Afhankelijke signaalverwerking | Status van de functionaliteit van de signaalcorrelatieverwerking |
Altijd actief | Wanneer deze optie is ingeschakeld, is de detector continu ingeschakeld. Dit betekent dat de detector constant op beweging reageert en het alarm laat afgaan, ongeacht de ingeschakelde modus van het systeem. |
Permanente deactivering | Toont de status van de permanente deactiveringsfunctie van het apparaat:
|
Alarm Reactie | |
Bedieningsmodus | Toont hoe het apparaat reageert op alarmen:
|
Vertraging bij binnenkomst, sec. | Vertragingstijd bij binnenkomst is 5 tot 120 seconden. Vertraging bij binnenkomst (vertraging van alarmactivatie) is de tijd die de gebruiker heeft om het beveiligingssysteem uit te schakelen nadat hij de beveiligde ruimte betreedt. |
Vertraging bij vertrek, sec. | Vertragingstijd bij vertrek is 5 tot 120 seconden. Vertraging bij vertrek (vertraging inschakelen) is de tijd die de gebruiker heeft om de beveiligde ruimte te verlaten na het inschakelen. |
Firmware | De firmwareversie van de detector |
Apparaat-ID | Identificatiemiddel van het apparaat. Ook beschikbaar via de QR-code op de behuizing van de detector en de verpakking. |
Apparaatnr. | Nummer van de apparaatloop (zone). |
Installatie van de detector
Zo past u de instellingen van de detector aan in de Ajax-app:
Selecteer de gewenste hub als u er meerdere heeft of als u de PRO-app gebruikt.
Ga naar het tabblad Apparaten
Selecteer MotionProtect Curtain in de lijst.
Ga naar Instellingen door op het tandwieltje te klikken
.
Stel de vereiste parameters in.
Klik op Terug om de nieuwe instellingen op te slaan.
Instelling | Waarde |
Naam | Naam van de detector. Wordt getoond in de lijst van hub-apparaten, sms’jes en meldingen in het eventlog. Als u de naam van de detector wilt veranderen, klikt u op het tekstveld naast de naam. De naam kan uit maximaal 12 cyrillische tekens of 24 Latijnse tekens bestaan. |
Ruimte | De virtuele ruimte selecteren waaraan MotionProtect Curtain is toegewezen. De naam van de ruimte wordt weergegeven in de tekst van het sms-bericht en in de meldingen in de eventlog van de Ajax-apps. |
Gevoeligheid | Het gevoeligheidsniveau van de bewegingsdetector. De keuze hangt af van het type object, de aanwezigheid van waarschijnlijke bronnen die valse alarmen veroorzaken en de specificaties van het beveiligde gebied:
Voordat u het gevoeligheidsniveau selecteert, moet u eerst de detectiezone testen. Als de detector tijdens de test in 5 van de 5 gevallen niet reageert op beweging, kan de gevoeligheid worden verhoogd. |
Afhankelijke signaalverwerking | Wanneer deze optie is ingeschakeld en beweging wordt gedetecteerd, analyseert MotionProtect Curtain aanvullend de ontvangen signalen van twee infraroodsensoren om valse alarmen te voorkomen. |
Altijd actief | Wanneer deze optie is ingeschakeld, staat de detector continu in de ingeschakelde modus. Dit betekent dat de detector constant op beweging reageert en het alarm laat afgaan, ongeacht de ingeschakelde modus van het systeem. |
Led-indicatie van alarmen | Hiermee kunt u het knipperen van de led-indicatie tijdens een alarm uitschakelen. Beschikbaar voor apparaten met firmwareversie 6.53.1.1 of hoger Waar vindt u de firmwareversie of de ID van de detector of het apparaat? |
Waarschuwing met sirene als beweging wordt gedetecteerd | Indien ingeschakeld, worden de aan het systeem toegevoegde sirenes geactiveerd als er beweging wordt gedetecteerd |
Alarm Reactie | |
Bedieningsmodus | Bepaal hoe dit apparaat reageert op alarmen:
|
Vertraging bij binnenkomst, sec | Vertragingstijd bij binnenkomst is 5 tot 120 seconden. Vertraging bij binnenkomst (vertraging van alarmactivatie) is de tijd die de gebruiker heeft om het beveiligingssysteem uit te schakelen nadat hij de beveiligde ruimte betreedt. |
Vertraging bij vertrek, sec | Vertragingstijd bij vertrek is 5 tot 120 seconden. Vertraging bij vertrek (vertraging inschakelen) is de tijd die de gebruiker heeft om de beveiligde ruimte te verlaten na het inschakelen. |
Inschakelen bij Deelinschakeling | Indien actief, wordt de detector ingeschakeld zodra het systeem in de Deelinschakeling gaat. |
Deelinschakeling vertraging bij binnenkomst, sec | Vertragingstijd bij binnenkomst in Deelinschakeling: van 5 tot 120 seconden. Vertraging bij binnenkomst (vertraging van alarmactivatie) is de tijd die de gebruiker heeft om het beveiligingssysteem uit te schakelen nadat hij de beveiligde ruimte betreedt. |
Deelinschakeling vertraging bij vertrek, sec | Vertragingstijd bij vertrek in de Deelinschakeling: van 5 tot 120 seconden. Vertraging bij vertrek (vertraging bij inschakelen) is de tijd die de gebruiker heeft om de beveiligde ruimte te verlaten na het inschakelen. |
Jeweller signaalsterktetest | Schakelt de detector naar de testmodus voor de signaalsterkte van Jeweller. Via de test kunt u de signaalsterkte testen tussen de detector en de hub of de signaalversterker via het draadloos protocol voor gegevensoverdracht van Jeweller om te bepalen wat de optimale installatielocatie voor het apparaat is. De aanbevolen waarde is 2-3 streepjes. |
Detectiezonetest | Schakelt de detector over naar de modus voor de detectiezonetest. Met deze test kunnen gebruikers controleren hoe de detector reageert op beweging en zo de optimale plaats voor installatie bepalen. Als de detector tijdens de test niet op beweging reageert in 5 van de 5 gevallen, verhoog dan de gevoeligheid of wijzig de locatie van de detector. |
Signaaldempingtest | Schakelt het apparaat over naar de modus voor de dempingstest. Tijdens de test wordt het vermogen van de zender verminderd of verhoogd om een verandering in de omgeving te simuleren om zo de stabiliteit van de communicatie tussen de detector en de hub te testen. Beschikbaar voor detectors met firmwareversie 3.50 of nieuwer. |
Permanente deactivering | Hiermee kan de gebruiker het apparaat uitschakelen zonder het uit het systeem te verwijderen. Er zijn drie opties beschikbaar:
Meer over permanente deactivering Het systeem kan ook automatisch apparaten uitschakelen wanneer het ingestelde aantal alarmen wordt overschreden. |
Gebruikershandleiding | Opent de gebruikershandleiding van MotionProtect Curtain in de Ajax-app. |
Apparaat ontkoppelen | Ontkoppelt de detector, koppelt hem los van de hub en verwijdert de instellingen. |
Indicatie van de detector
De led-indicatie van MotionProtect Curtain kan rood of groen worden, afhankelijk van de status van het apparaat.
Indicatie wanneer u op de aan/uit-knop drukt
Gebeurtenis | Indicatie |
De aan/uit-knop is ingedrukt (detector staat aan) | Licht rood op terwijl de knop wordt ingedrukt |
Inschakelen | Licht groen op terwijl het apparaat wordt ingeschakeld |
Uitschakelen | Licht rood op en knippert dan drie keer |
Actieve indicatie van de detector
Gebeurtenis | Indicatie | Opmerking |
De detector verbinden met de hub | Licht een paar seconden groen op | |
Hardwarefout | Knippert continu rood | De detector moet gerepareerd worden, neem contact op met de ondersteuningsdienst |
Bewegings- of sabotagealarm geactiveerd | Licht groen op voor ongeveer 1 seconde | |
De batterij moet worden vervangen | Licht groen op en gaat uit | Bekijk de handleiding De batterij vervangen als u de batterij wilt vervangen |
Integriteitstest
De Ajax-systemen kunnen tests uitvoeren om de integriteit van de verbonden apparaten te verifiëren.
De tests beginnen onmiddellijk, maar standaard niet later dan binnen 36 seconden. De starttijd van de test hangt af van de instelling van het pollinterval van de detector (zie het gedeelte over Jeweller in de hub-instellingen).
Plaatsing van de detector
De doeltreffendheid van het beveiligingssysteem hangt af van de plaatsing van de detector. Bij het kiezen van een plaats voor de installatie van MotionProtect Curtain moet u rekening houden met de richting van het lichtfilter en obstakels die het gezichtsveld van de detector en de transmissie van het radiosignaal kunnen beïnvloeden.
Houd bij de installatie van de detector rekening met het detectiebereik en de breedte van de straal. Onjuiste plaatsing van het apparaat kan leiden tot valse alarmen of een onjuiste werking van het apparaat.
Detectiebereik | Breedte van de straal |
3 meter | 0,3 meter |
6 meter | 0,6 meter |
9 meter | 0,9 meter |
12 meter | 1,25 meter |
15 meter | 1,55 meter |
Het apparaat is ontwikkeld voor gebruik binnenshuis.
Installeer de detector niet:
Buiten op het terrein (in de buitenlucht)
Voor de ramen binnen het bereik van direct zonlicht
Tegenover voorwerpen die snel van temperatuur veranderen (bv. elektrische en gaskachels)
Tegenover de bewegende voorwerpen die een temperatuur hebben die dicht bij die van het menselijk lichaam ligt (gordijnen die boven een verwarmingsradiator hangen)
Op plaatsen met een snelle luchtcirculatie (dicht bij ventilatoren, open ramen of deuren)
In de buurt van metalen voorwerpen en spiegels die radiosignalen dempen of verstoren
In ruimten waar de temperatuur en de vochtigheidsgraad het toelaatbare bereik overschrijden
Dichter dan 1 m bij een hub
Als de detector blijft reageren op storingen en een vals alarm geeft, maar het is onmogelijk om hem ergens anders te installeren, dan kan de Signaalcorrelatieverwerking worden ingeschakeld in de instellingen.
Opmerking: als de Signaalcorrelatieverwerking is ingeschakeld, dan wordt het bereik van de bewegingsdetectie beperkt, afhankelijk van de gekozen gevoeligheid van de detector
Gevoeligheid | Bereik van bewegingsdetectie met signaalcorrelatieverwerking * | Bereik van bewegingsdetectie zonder signaalcorrelatieverwerking * |
Laag | Tot 6 m | Tot 11 m |
Normaal | Tot 7 m | Tot 13 m |
Hoog | Tot 8 m | Tot 15 m |
* bij een omgevingstemperatuur van 23°C
Vermijd, indien mogelijk, situaties waarin de detector beweging op een grotere afstand dan vereist waarneemt. De beste installatieplaats is binnen een afgesloten ruimte. Als u beweging wilt detecteren in een boog, installeer de detector dan daarin. Op die manier zal de detector alleen worden geactiveerd door een persoon die binnenkomt.
Installeer de detector ondersteboven om te voorkomen dat de detector op huisdieren reageert. Zo blijft er ruimte over voor de vrije beweging van dieren onder de detectiezone.
De plaatsing van MotionProtect Curtain hangt ook af van de afstand tot een hub en of er obstakels tussen de apparaten zijn die het radiosignaal kunnen hinderen, bijv. muren, vloerdek of grote voorwerpen in de kamer.
Controleer de signaalsterkte op de plaats van installatie. Bij een signaalniveau van één streepje is er geen garantie op een stabiele werking van het beveiligingssysteem. Neem alle nodige voorzorgsmaatregelen om een maximaal signaalniveau te garanderen. Probeer in ieder geval het apparaat te verplaatsen, zelfs 20 cm kan al een verschil maken.
Als het apparaat nog steeds een laag of instabiel signaalniveau aangeeft, zelfs nadat u het hebt verplaatst, gebruik dan een ReX-radiosignaalversterker.
Het lichtfilter van de detector moet loodrecht op de verwachte ingangsweg naar de kamer worden gericht!
Zorg dat geen meubilair, kamerplanten, vazen, decoratieve of glazen structuren het gezichtsveld van de detector blokkeren.
Wij adviseren de detector op een hoogte van 2,4 m te installeren
Als u de detector op een andere hoogte installeert, wordt de detectiezone kleiner, wat de kwaliteit van de bewegingsdetectie nadelig beïnvloedt.
Houd er rekening mee dat MotionProtect Curtain geen beweging achter glas detecteert. Installeer de detector daarom niet op plaatsen waar glasconstructies het gezichtsveld kunnen blokkeren, zoals op plaatsen waar een open raam het gezichtsveld van het apparaat kan belemmeren.
Installatie van de detector
Voordat u de detector installeert, moet u ervoor zorgen dat u een geschikte plaats hebt gekozen zoals aangegeven in deze handleiding.
Er zijn twee mogelijkheden voor de installatie van MotionProtect Curtain:
rechtstreeks op het oppervlak
op de meegeleverde beugel.
Installatieproces:
Bevestig het SmartBracket-paneel of een beugel aan het oppervlak met de bijgeleverde schroeven of andere even betrouwbare bevestigingsmiddelen. Schroef het SmartBracket-paneel op de bijgeleverde beugel.
Bevestig de detector aan het bevestigingspaneel van SmartBracket.
Bevestig de detector met een schroef op het bevestigingspaneel van SmartBracket.
De dubbelzijdige tape mag alleen worden gebruikt voor de tijdelijke installatie van de detector. Uiteindelijk zal de tape uitdrogen, waardoor de detector niet meer betrouwbaar wordt vastgehouden en er mogelijk valse alarmen in het beveiligingssysteem ontstaan. Als het apparaat zou vallen, kan dat ook leiden tot beschadigingen.
Als de led van de detector niet gaat branden nadat het apparaat aan SmartBracket is bevestigd, controleer dan de sabotagestatus in de Ajax-app en controleer daarna of het apparaat goed op het bevestigingspaneel past. Als u probeert de detector los te maken van het oppervlak of het paneel, krijgt u een melding.
Voer, na de installatie van de detector, de Detectiezonetest uit. Als het niet goed werkt, moet de detector worden verplaatst.
Onderhoud van de detector en vervanging van de batterijen
Controleer regelmatig de integriteit van de detector van MotionProtect Curtain. Verwijder stof, spinnenwebben en andere verontreinigingen van de behuizing van de detector als ze tevoorschijn komen. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.
Reinig de detector niet met middelen die alcohol, aceton, benzine of andere actieve oplosmiddelen bevatten. Veeg de lens zorgvuldig en voorzichtig schoon. Krassen op het plastic kunnen de gevoeligheid van de detector verminderen.
De voorgeïnstalleerde batterij garandeert een autonome werking tot 3 jaar (bij een pollinterval van 3 min). Als de batterij van de detector bijna leeg is, zal het beveiligingssysteem een melding sturen en de led zal zachtjes oplichten en uitgaan wanneer de detector een beweging detecteert of als de sabotagedetector wordt geactiveerd.
Hoelang gaan de batterijen van de Ajax-apparaten mee en wat heeft hier invloed op?
Specificaties
Alle technische specificaties van MotionProtect Curtain Jeweller
Garantie
De garantie voor de producten van de Limited Liability Company “Ajax Systems Manufacturing” is geldig gedurende 2 jaar na de aankoop en geldt niet voor de voorgeïnstalleerde batterij.
Als het apparaat niet goed werkt, neem dan eerst contact op met onze klantenservice. In 50% van de gevallen kunnen technische problemen op afstand worden opgelost!
De volledige tekst van de garantie
Contact opnemen met de technische ondersteuning:
