Volg bij het vervangen van een oplaadbare batterij en het gebruik van een signaalversterker de algemene elektrische veiligheidsvoorschriften voor het gebruik van elektrische apparatuur en de vereisten van elektrische veiligheidswetten en voorschriften.
Het is ten strengste verboden om het apparaat dat op de voeding is aangesloten te demonteren!
Om een oplaadbare reservebatterij vervangen:

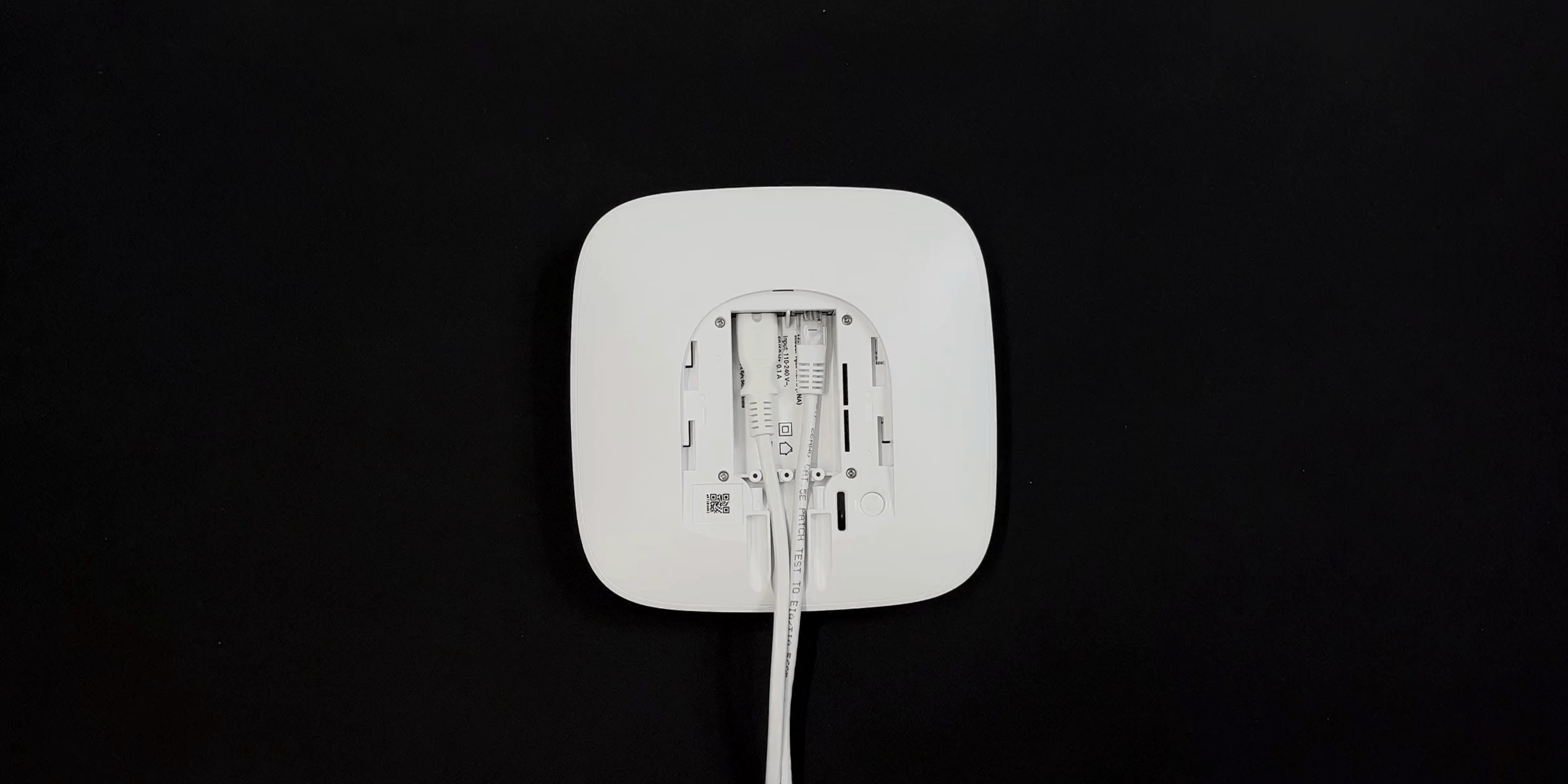

Draai de bevestigingsschroeven van het SmartBracket-montagepaneel los.

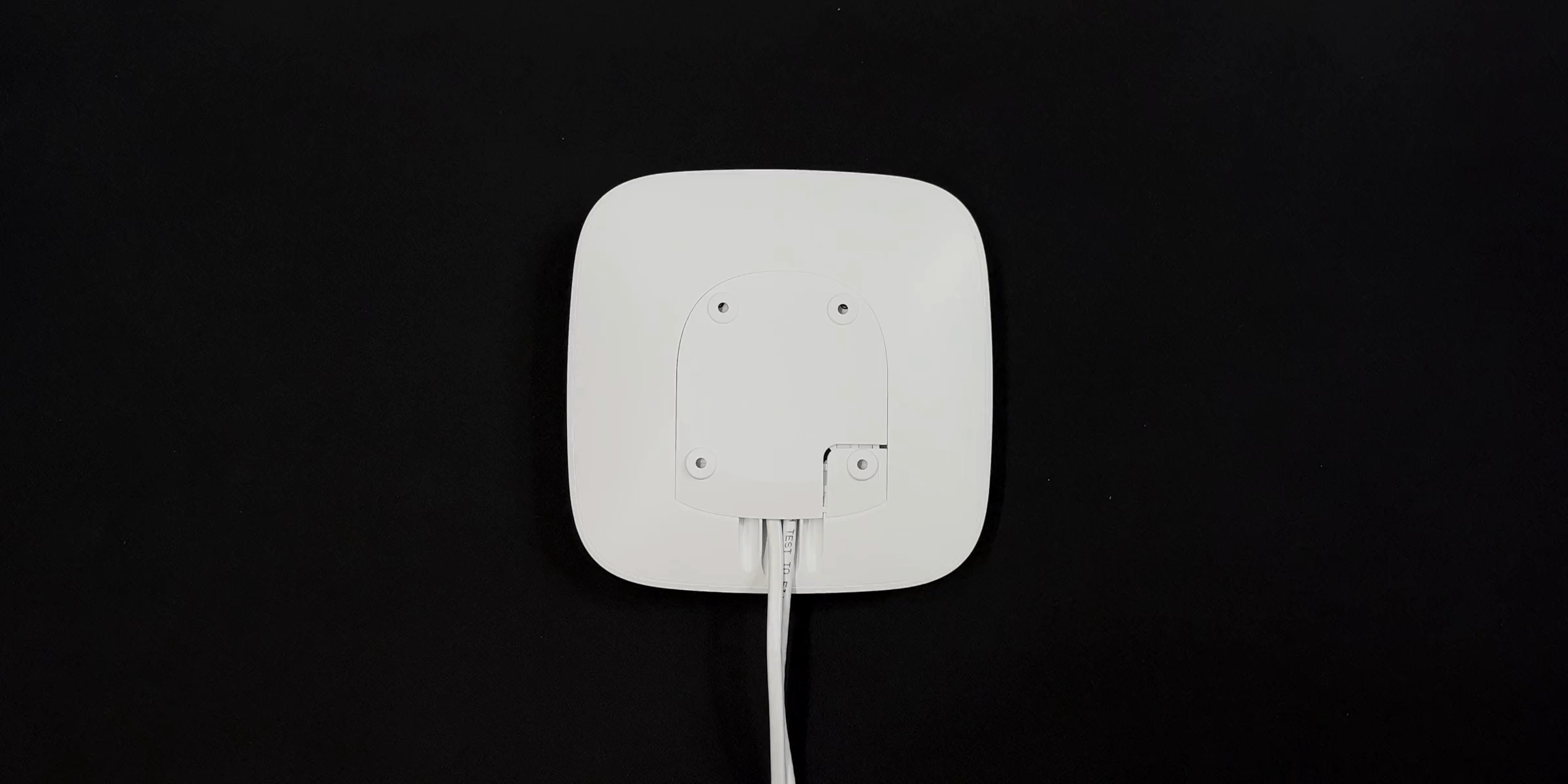

Verwijder de signaalversterker van het SmartBracket-montagepaneel.
Koppel de stroom- en ethernetkabels¹ los en schakel de signaalversterker uit door 3 seconden op de aan/uit-knop te drukken.
Wacht na het uitschakelen van de signaalversterker vijf minuten om de condensatoren volledig te ontladen.
Draai de signaalversterker om en leg deze op een zachte ondergrond met het Ajax-logo naar beneden, zodat er geen krassen op de behuizing komen tijdens het demonteren. Verwijder vier schroeven met een kruisschroevendraaier (PH1).

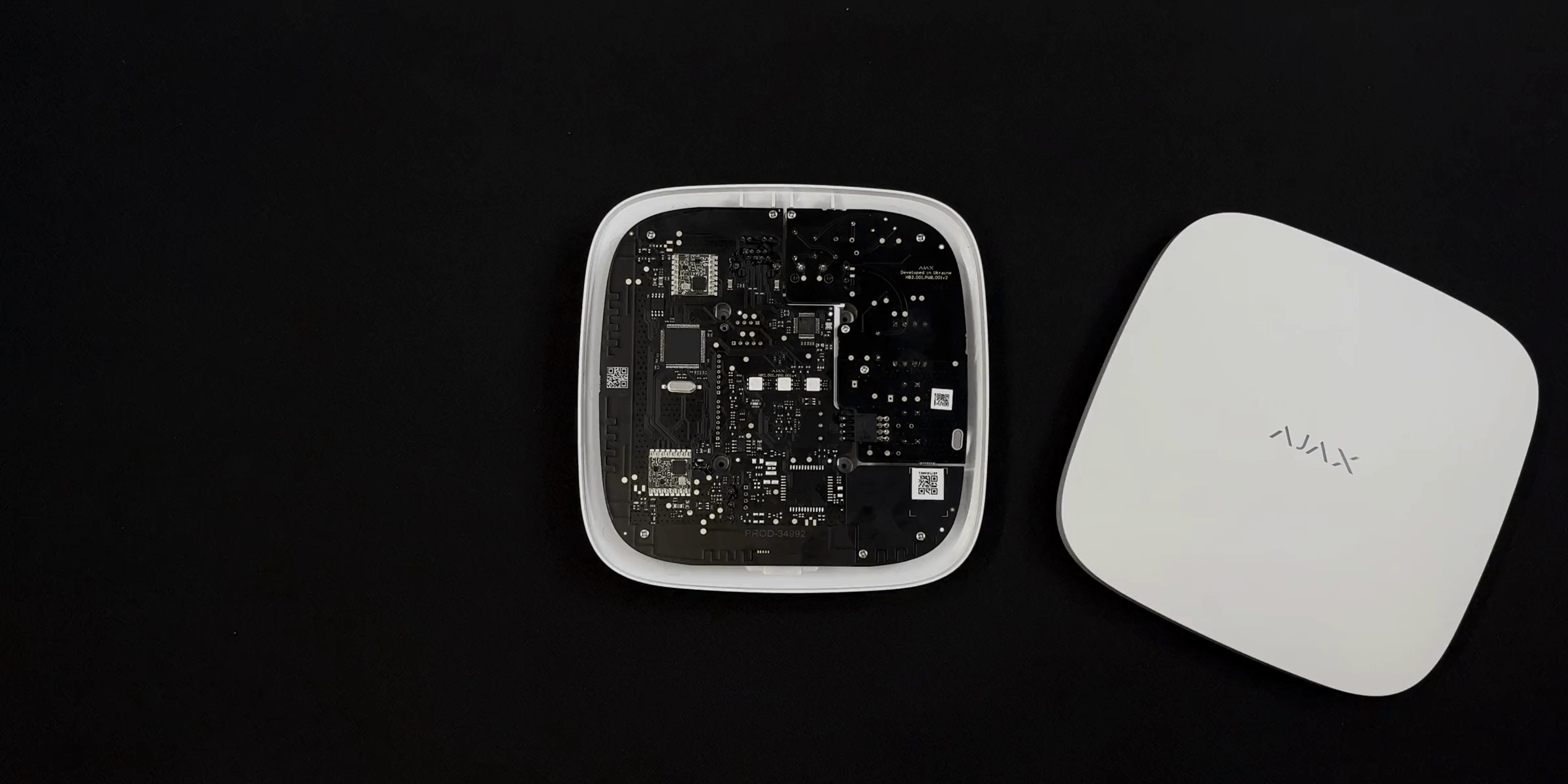

Verwijder het deksel van de signaalversterker terwijl u de voedings- en ethernetaansluiting¹ met uw vingers vasthoudt. Leg het deksel met het Ajax-logo opzij.
Draai tien schroeven los waarmee de panelen van de signaalversterker zijn bevestigd.

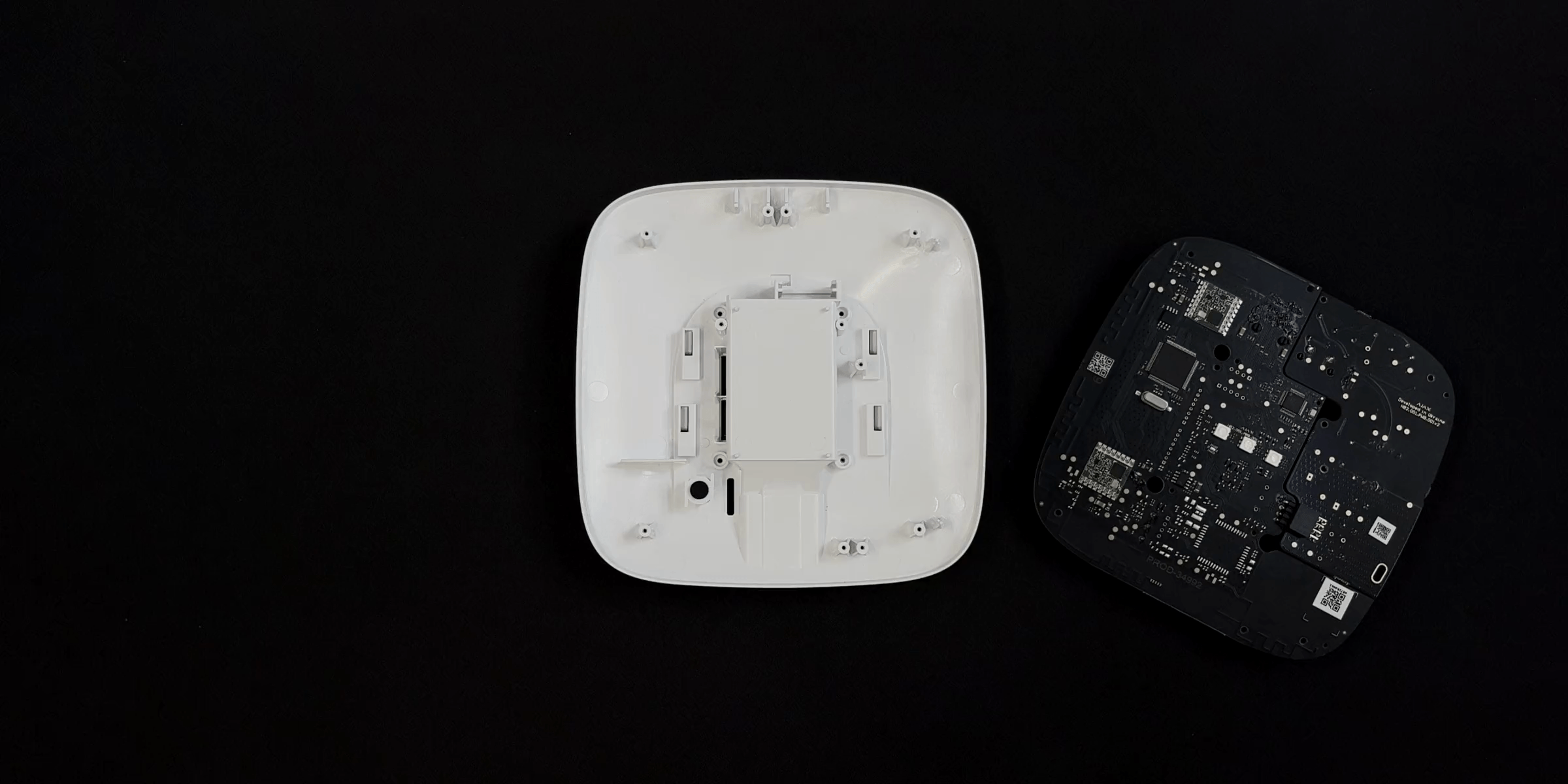

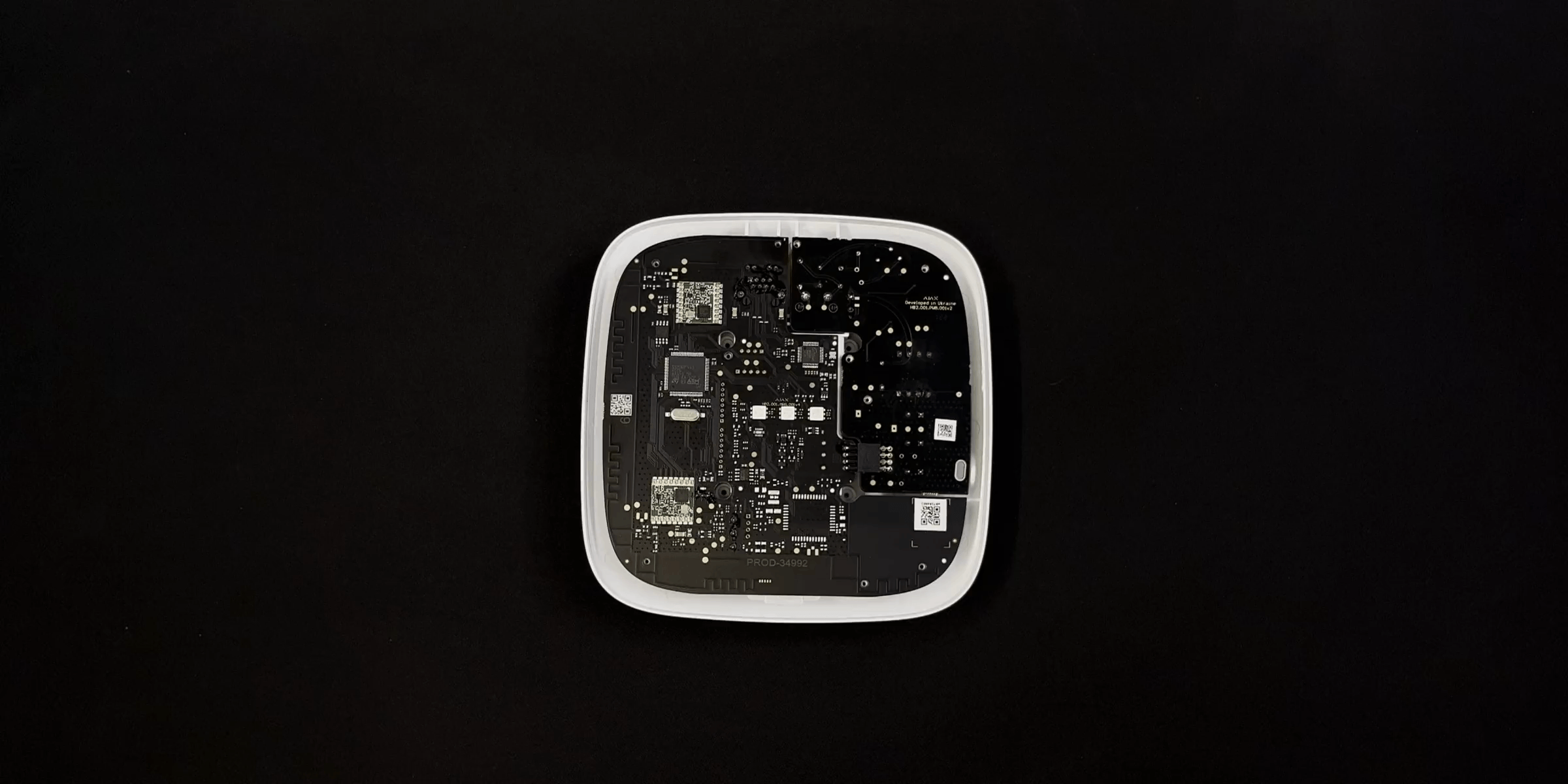

Verwijder de panelen van de behuizing van signaalversterker door ze gelijkmatig aan beide zijden op te tillen. De panelen zijn onderling verbonden en moeten samen worden verwijderd.
Als u de plastic aan/uit-knop verwijderd heeft bij het demonteren van de signaalversterker, installeer deze dan samen met een pakking in de behuizing van de signaalversterker. De afdichtring wordt in het midden van de plastic knop geplaatst. Als de knop goed is geïnstalleerd, zit deze goed op zijn plaats en passen de randen in de groeven.

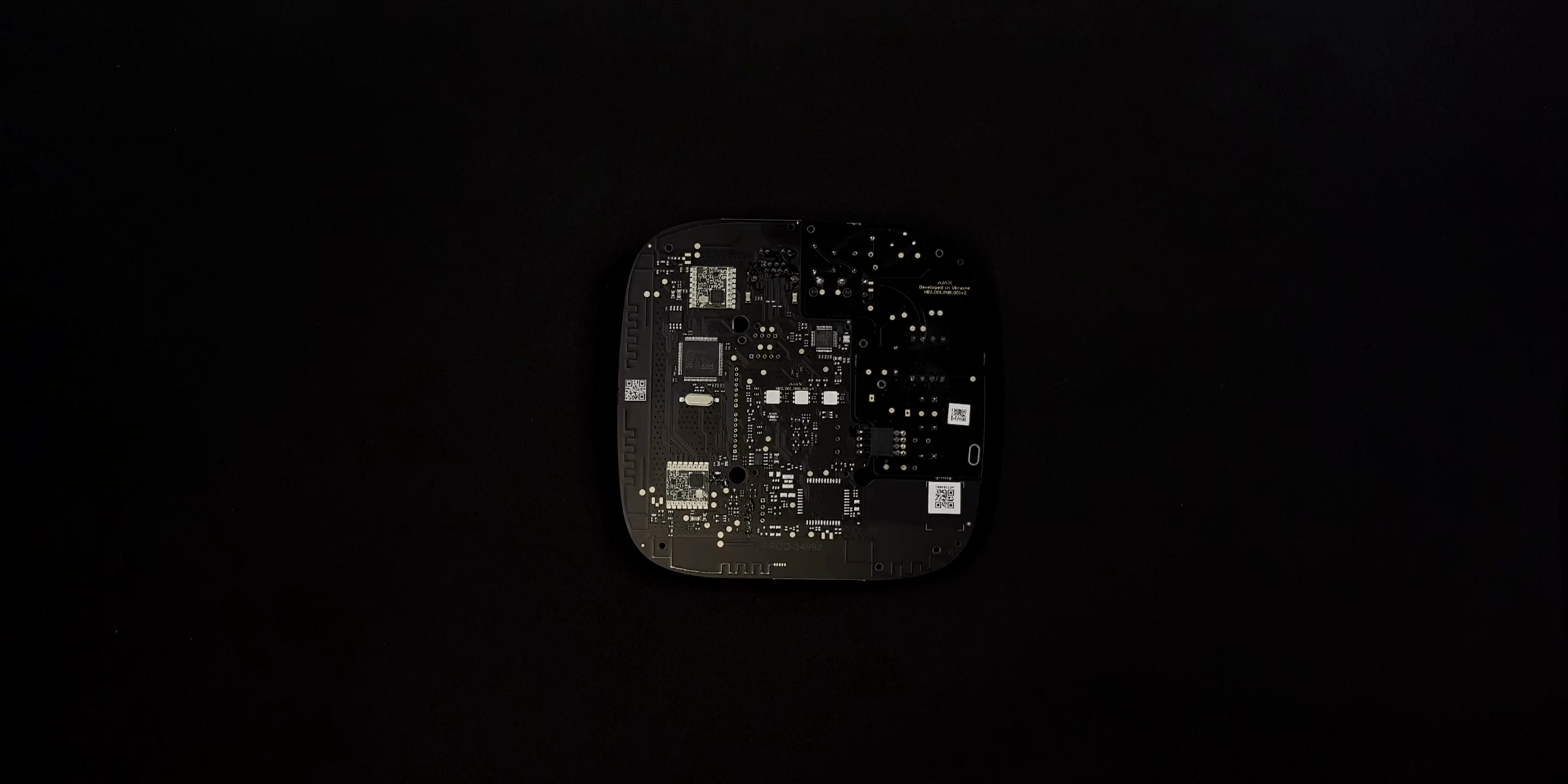

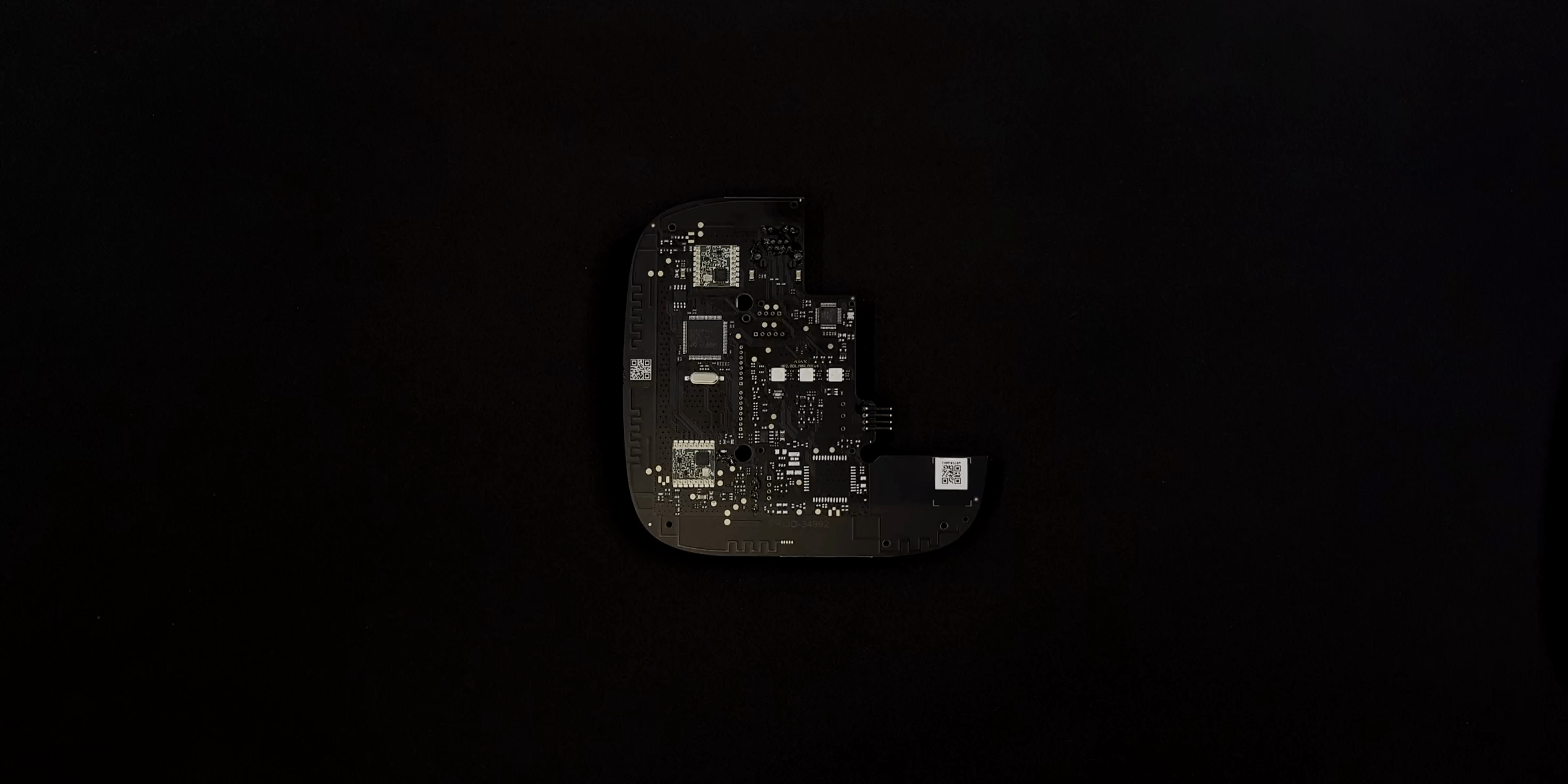

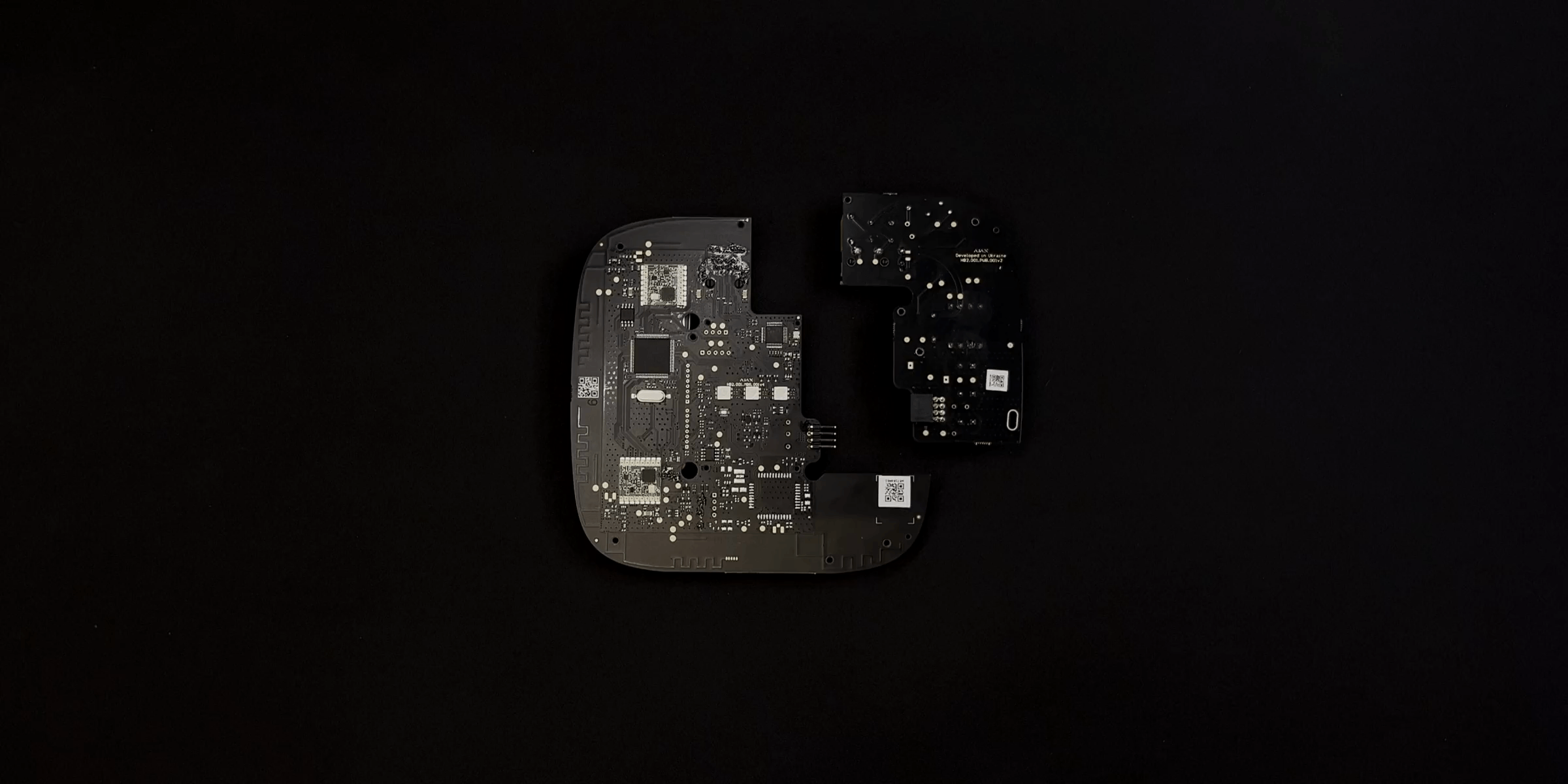

Maak de panelen los en leg het kleinere paneel opzij.

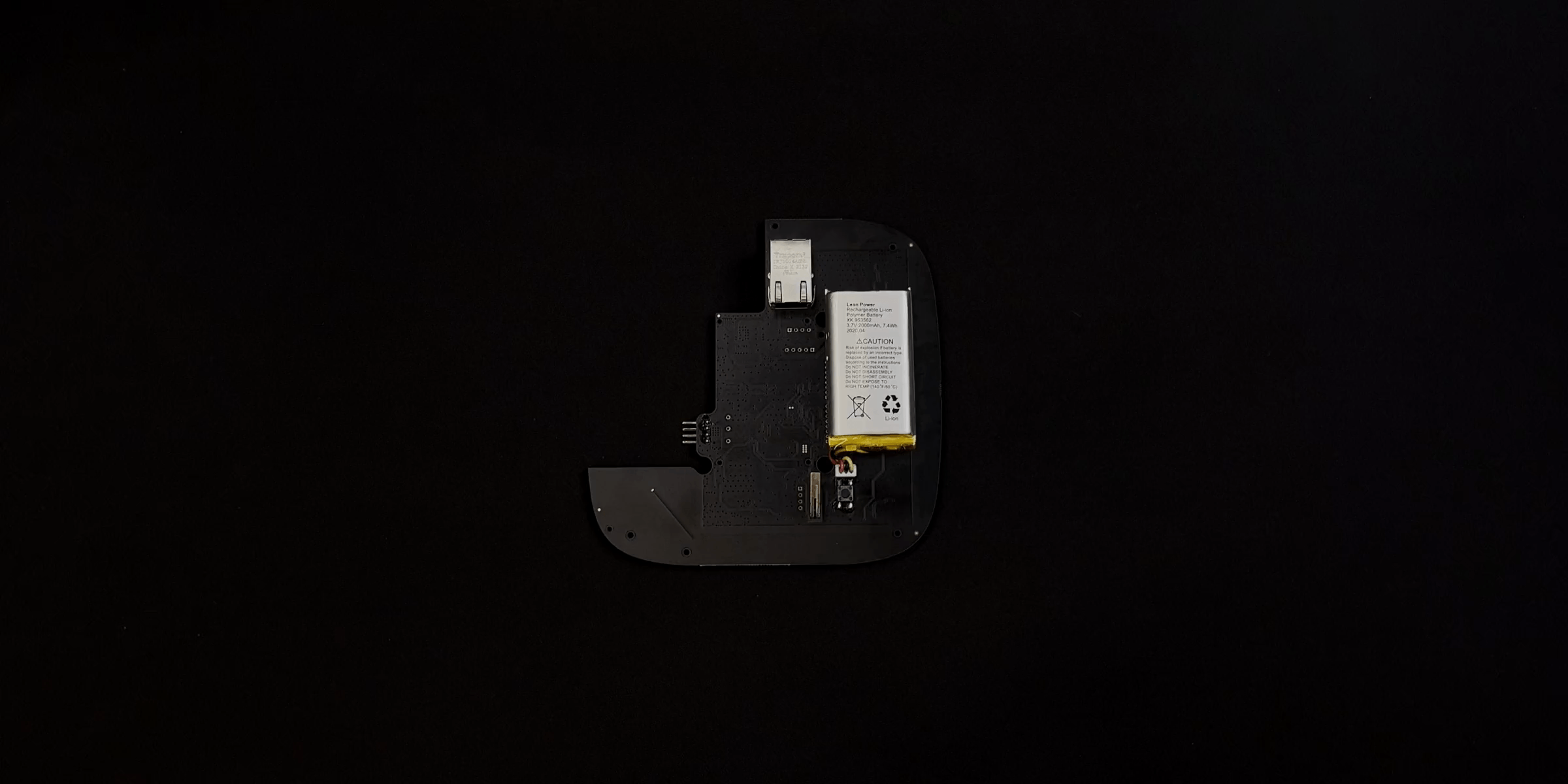

Draai het grote paneel met de oplaadbare batterij naar u toe en maak de aansluitklem van de batterij los van het paneel.
Maak de oplaadbare batterij los van het paneel. De batterij kan op twee manieren worden bevestigd: met tape (sticker) of dubbelzijdig plakband.
Als de oplaadbare batterij van de signaalversterker vastzit met tape (sticker), trek deze dan zachtjes omhoog.
Als de oplaadbare batterij van de signaalversterker bevestigd is met twee stukjes dubbelzijdig plakband, gebruik dan een plastic kaart:
Duw door het eerste stukje dubbelzijde plakband zonder veel kracht te zetten.
Leg een vel papier tussen het dubbelzijde plakband en de oplaadbare batterij om te voorkomen dat de batterij aan het paneel blijft plakken.
Doe hetzelfde met het tweede stukje dubbelzijdig plakband.
Verwijder voorzichtig het resterende dubbelzijdige plakband van het paneel.
Gebruik nooit scherpe voorwerpen bij het verwijderen van de oplaadbare batterij! Dit kan de batterij beschadigen en brand veroorzaken.
Sluit de aansluitklem van de nieuwe oplaadbare batterij aan op het paneel van de signaalversterker. In de onderstaande tabel staan compatibele types oplaadbare batterijen.
Model van de signaalversterker
Type oplaadbare batterij
2 Ah, 2-pins batterij voor Hub/Hub 2/ReX/ReX 2
2 Ah, 3-pins batterij voor Hub/Hub 2/ReX/ReX 2
ReX Jeweller, vervaardigd na 26 augustus 2022, heeft een 3-pins batterij. Als het apparaat eerder is gemaakt, kan de batterij een 2-pins of 3-pins batterij zijn. Neem voor meer informatie over het type oplaadbare batterij contact op met technische ondersteuning van Ajax of controleer het handmatig.
2 Ah, 2-pins batterij voor Hub/Hub 2/ReX/ReX 2
2 Ah, 3-pins batterij voor Hub/Hub 2/ReX/ReX 2
ReX 2 Jeweller, vervaardigd na 7 oktober 2022, heeft een 3-pins batterij. Als het apparaat eerder is gemaakt, kan de batterij een 2-pins of 3-pins batterij zijn. Neem voor meer informatie over het type oplaadbare batterij contact op met technische ondersteuning van Ajax of controleer het handmatig.

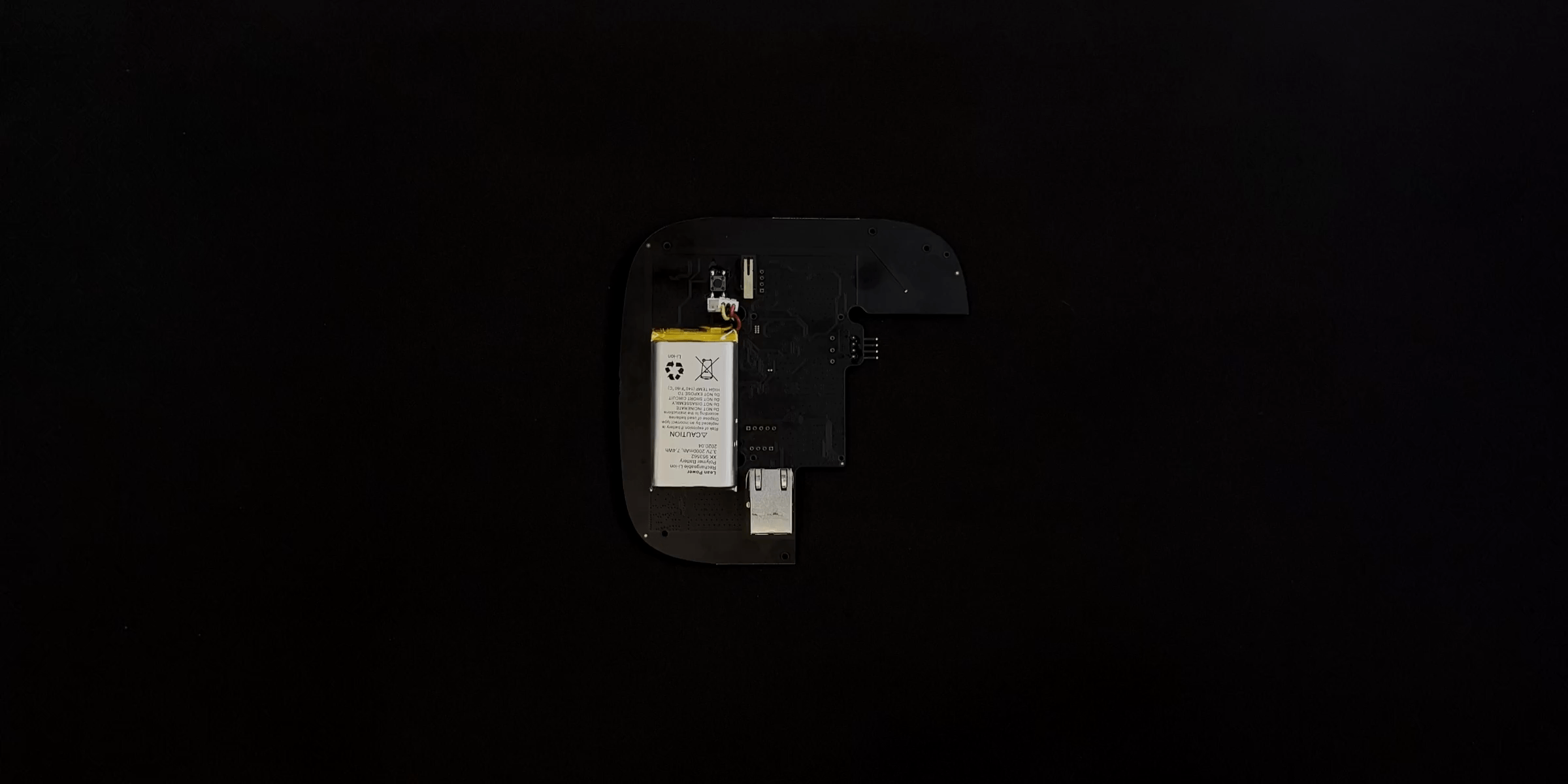

Plaats de nieuwe oplaadbare batterij zoals de oude en bevestig ze op het paneel van de signaalversterker met de bijgeleverde 3M-plakbank. Als de batterij verkeerd is geïnstalleerd, verwijdert u deze van het paneel en installeert u deze opnieuw. Leg de kabels van de batterij zoals aangegeven in de afbeelding. Anders kunnen de kabels bekneld raken.
De oude oplaadbare batterij moet worden gerecycled volgens de voorschriften voor het verwijderen van Li-ion-batterijen in uw land.
Verbind de panelen met behulp van de connector.
Installeer de panelen voorzichtig in de behuizing van de signaalversterker door de ethernet- en voedingsconnectoren¹ op het paneel uit te lijnen met de overeenkomstige openingen in de behuizing.
Zorg ervoor dat de oplaadbare batterij en de kabels niet bekneld raken. Bij een correcte installatie zijn de panelen strak op alle steunen bevestigd en zitten ze niet los. Terwijl u de panelen met het achterdeksel van de signaalversterker vasthoudt, draait u de signaalversterker om. De voedings- en ethernetconnectoren¹ moeten volledig op hun plaats zitten en de aan/uit-knop mag niet naar binnen zakken. Anders verwijdert u de panelen en plaatst u ze terug op het achterdek.
Zet het paneel vast in de behuizing met schroeven.

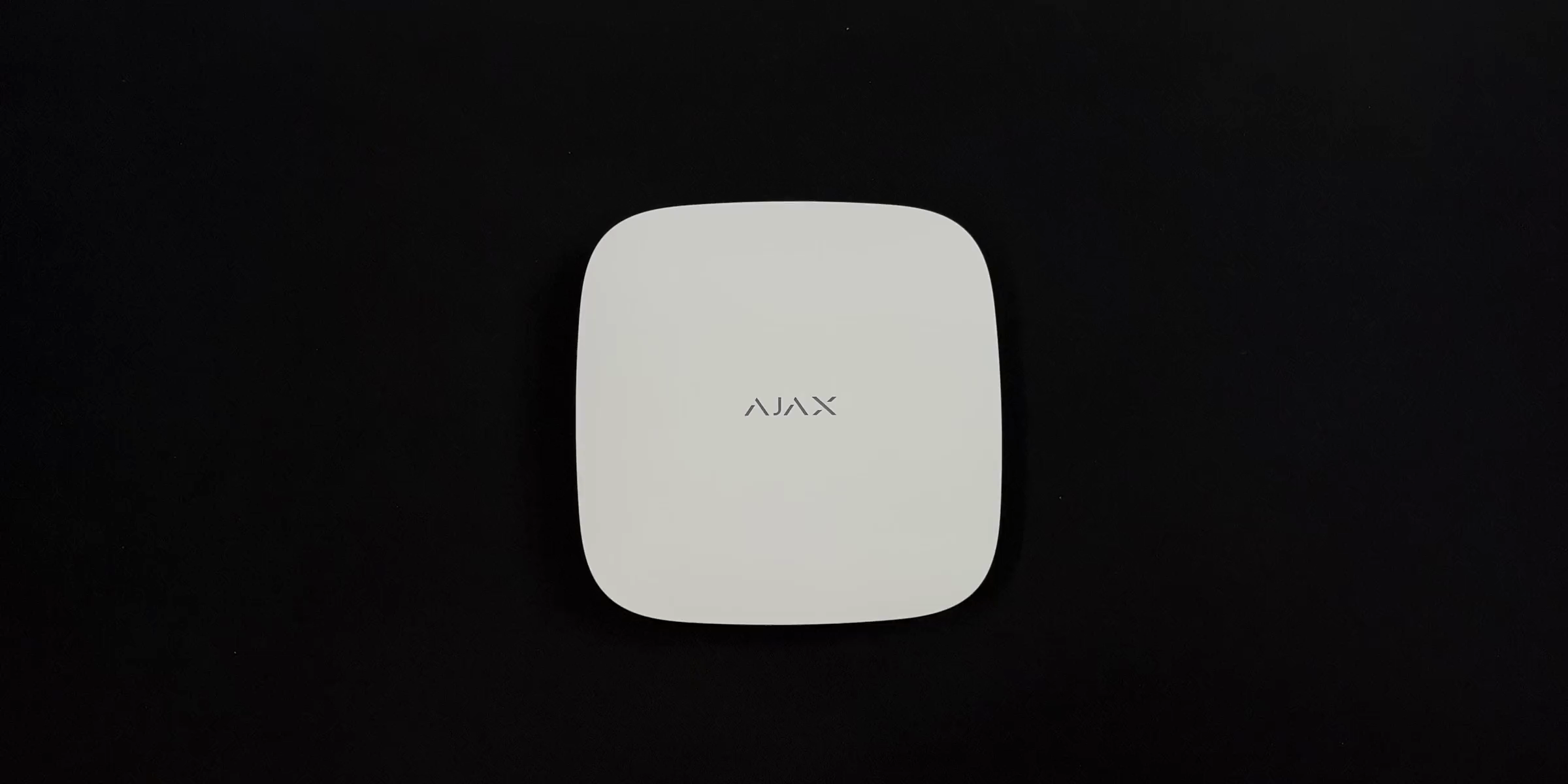

Dek de signaalversterker af met een deksel, draai deze om door de signaalversterker aan beide kanten vast te houden en bevestig het deksel met schroeven.
Na het vervangen van de oplaadbare batterij moet de werking van de signaalversterker worden gecontroleerd. Sluit de signaalversterker aan op de voeding en controleer in de Ajax app of het batterijniveau na 10 minuten verandert.
Bij storingen raden wij u aan contact op te nemen met technische ondersteuning van Ajax of de plaats van aankoop.
LET OP!
Er bestaat explosiegevaar als de oplaadbare batterij wordt vervangen door het verkeerde type. Batterijen mogen niet weggegooid worden als ongesorteerd huishoudelijk afval. Gebruik het openbare inzamelsysteem om afval in te leveren, te recyclen of te verwerken volgens de plaatselijke voorschriften.
