Case

Case

Schutzgehäuse für sichere verkabelte Verbindung von Ajax Geräten

Produktversionen

case-106-168-56

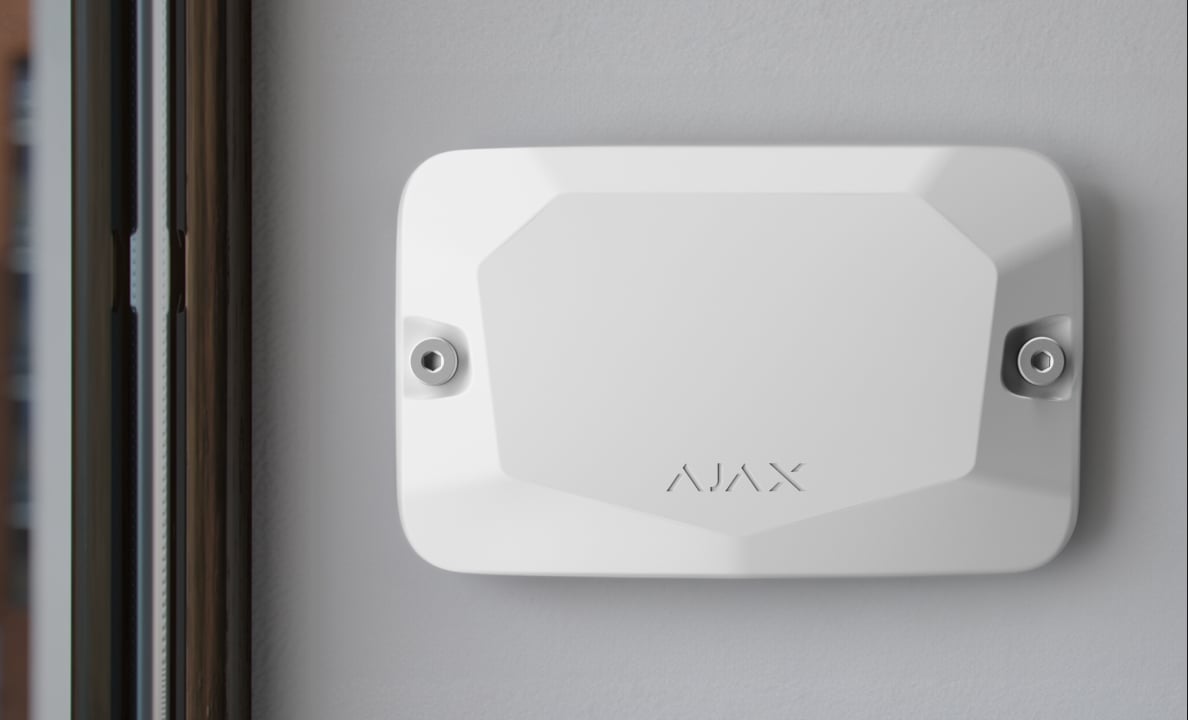

Case A (106)

Gehäuse für ein Ajax Modul

case-175-225-57

Case B (175)

Gehäuse für ein oder zwei Fibra Module

case-260-210-93

Case C (260)

Gehäuse für ein Ajax Modul und eine 7 Ah-Batterie

case-430-400-133

Case D (430)

Gehäuse für bis zu acht Ajax Module und zwei 18 Ah-Batterien

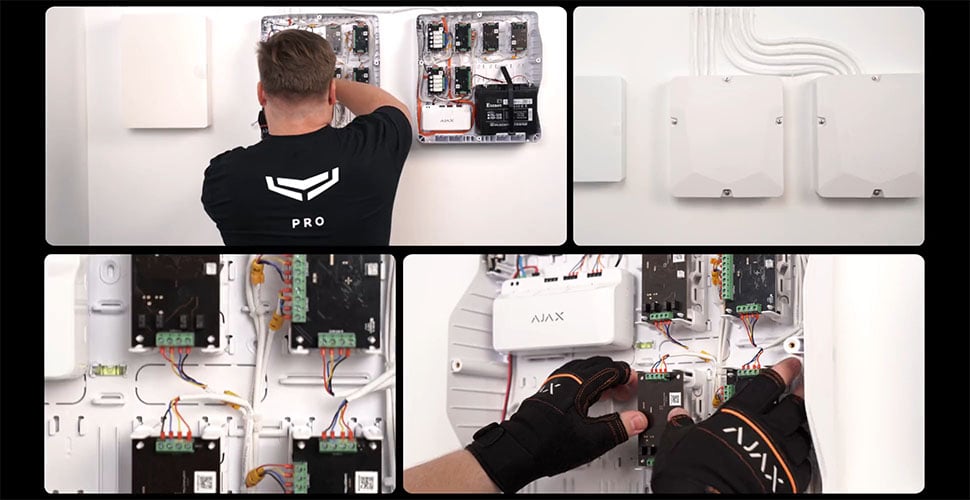

Sichere und schnelle Installation

Wählen Sie Case mit der erforderlichen Anzahl von Steckplätzen für alle Ajax Geräte, die Sie installieren möchten. Das Gehäuse für Platinen verfügt über Befestigungselemente für den Einbau der Geräte. Darüber hinaus ist das Montagegehäuse mit einem Sabotagekontakt und Kabelkanälen ausgestattet. Langlebige Verschlüsse und Befestigungsschrauben sorgen für eine schnelle und zuverlässige Fixierung. Kabelverlegung und Gerätebefestigung auf einfachste Art und Weise.

Entdecken Sie Case

Schutzgehäuse für sichere verkabelte Verbindung von Ajax Geräten

Auf YouTube ansehen

Hauptmerkmale

Einfache Kabelorganisation

Perforationen und Öffnungen zur Kabelbefestigung und -verlegung

Cable management
Case tamper

Schutz vor Sabotage

mit Sabotagealarm

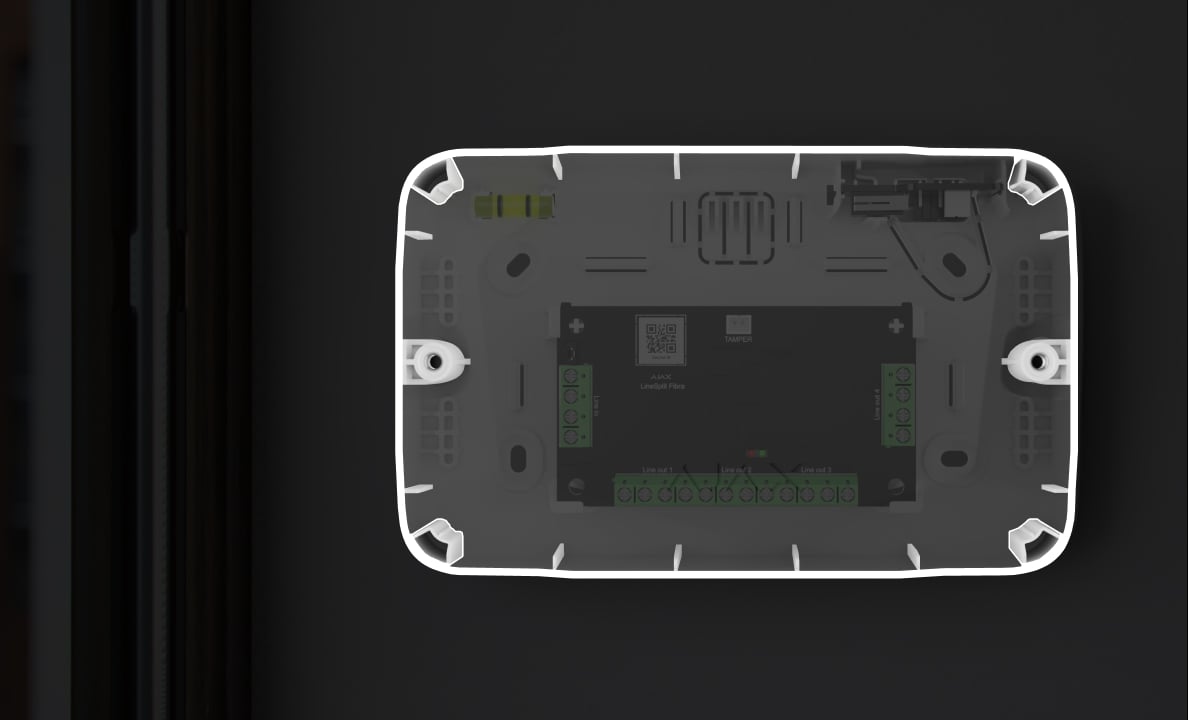

Perfekte Installation

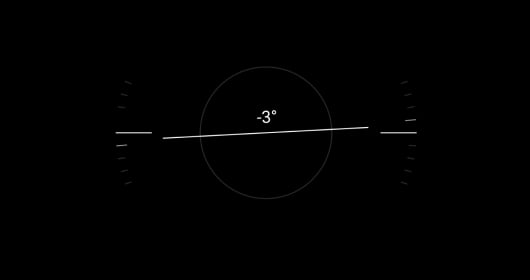

Wasserwaage und vergrößerte Befestigungslöcher

Case level
Safe hole drilling

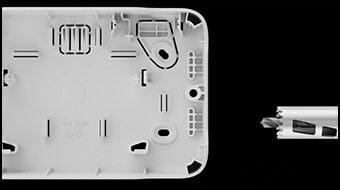

Sicheres Bohren

Stopper und Aussparungen zum Bohren

Two colors

Erhältlich in zwei Farben

Für verschiedene Gerätekombinationen

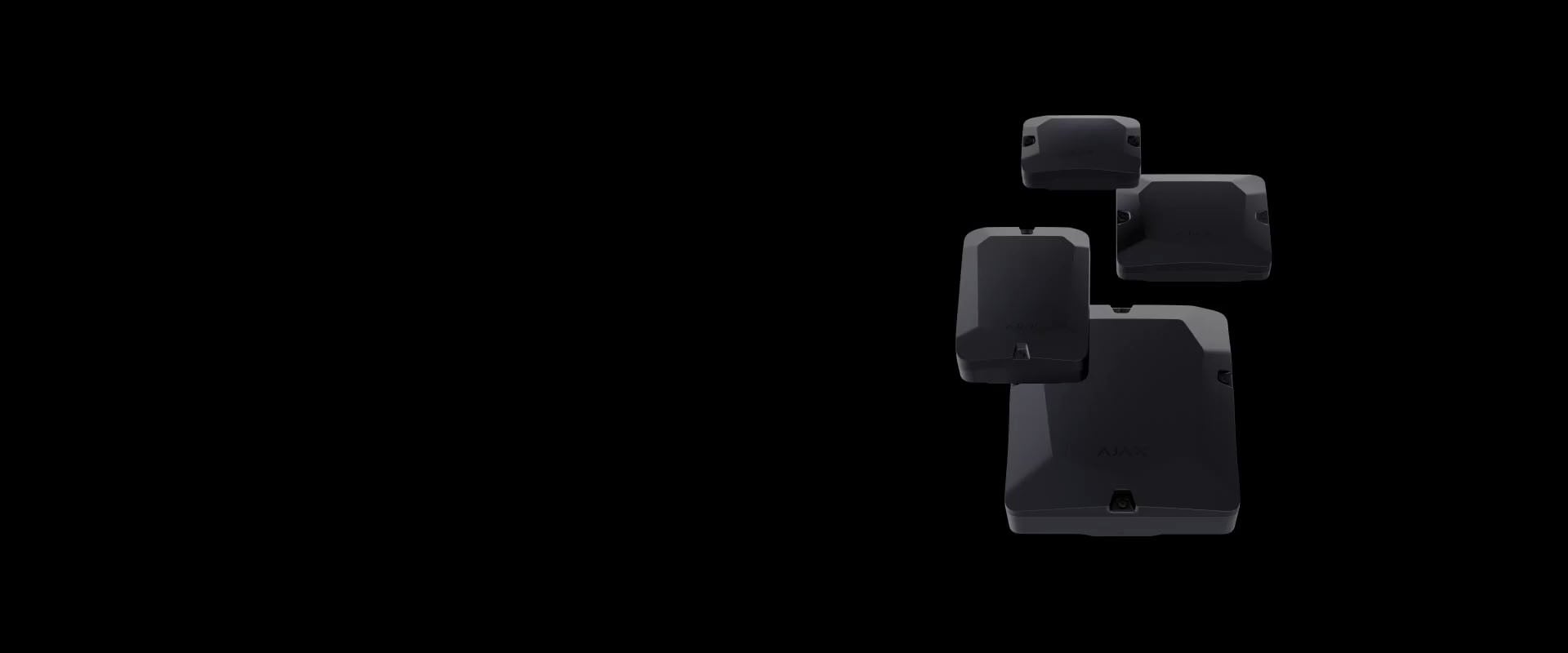

Gehäuse in verschiedenen Größen erhältlich

Four sizes

Welche Geräte können in Case installiert werden?

Geräte / Gehäuse

Case A (106)

1 Gerät

Case B (175)

bis zu 2 Geräte

Case C (260)

1 Gerät

Case D (430)

bis zu 8 Geräte

LineSplit Fibra

LineProtect Fibra

MultiRelay Fibra

LineSupply (45 W) Fibra

LineSupply (75 W) Fibra

Hub Hybrid (2G)1

Hub Hybrid (4G)1

Batterie (7 Ah)

1

2

Batterie (9 Ah)

2

Batterie (18 Ah)

2

Case-Konfigurator

Bestimmen Sie die optimale Case-Konfiguartion unter Berücksichtigung der benötigten Fibra-Ausrüstung

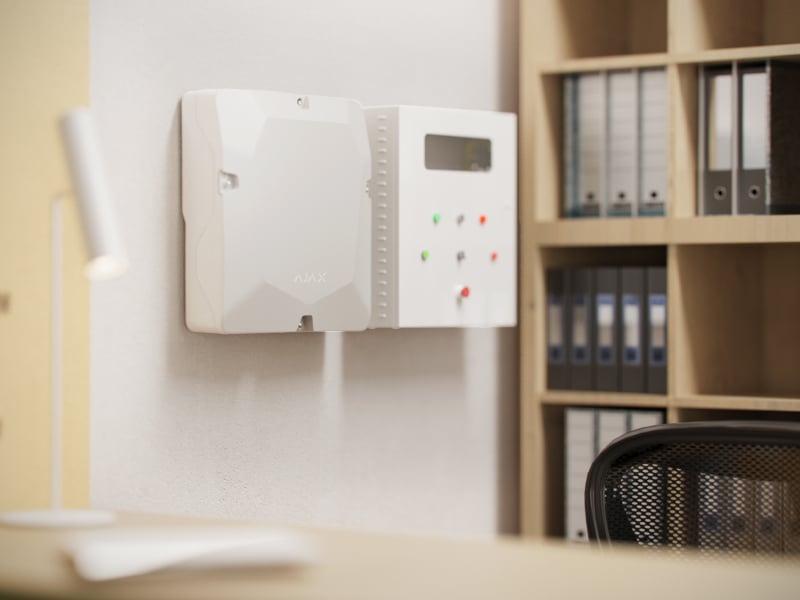

Praktische Kabelorganisation

Production facility

Produktionsstätte

Shop

Laden

Car showroom

Autohaus

Home

Haus

Museum

Museum

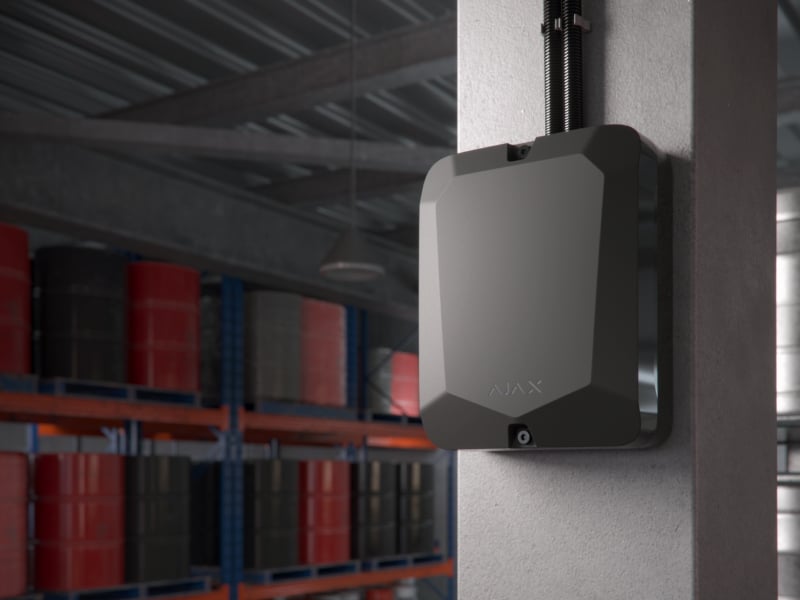

Warehouse

Lagerhaus

Educational institution

Bildungseinrichtung

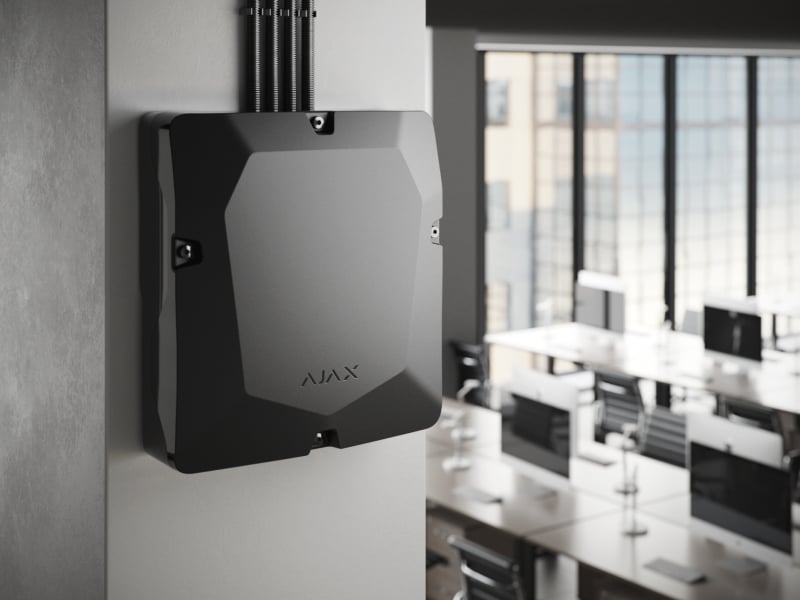

Office

Büro

Lösung für jede Konfiguration

Wählen Sie das beste Gehäuse oder die beste Kombination von Gehäusen für jede Aufgabe. Das kleinste Gehäuse bietet Platz für eine Platine, während das größte für acht passt. Diese große Auswahl an Modellen senkt die Kosten, beschleunigt die Installation und konzentriert die Geräte an einem Ort, um die Wartung zu erleichtern. Bei Bedarf kann die Konfiguration geändert oder die Anzahl der Platinen im größten Gehäuse auf acht erhöht werden, indem die speziellen Halterungen Module Holder (type A) und Module Holder (type B) verwendet werden2.

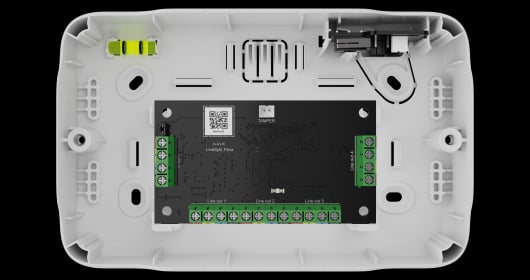

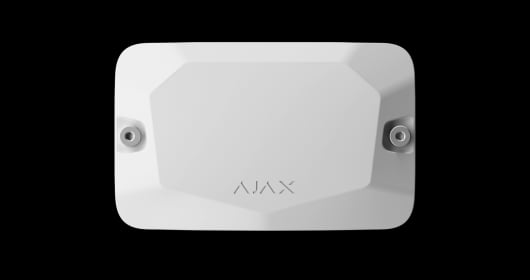

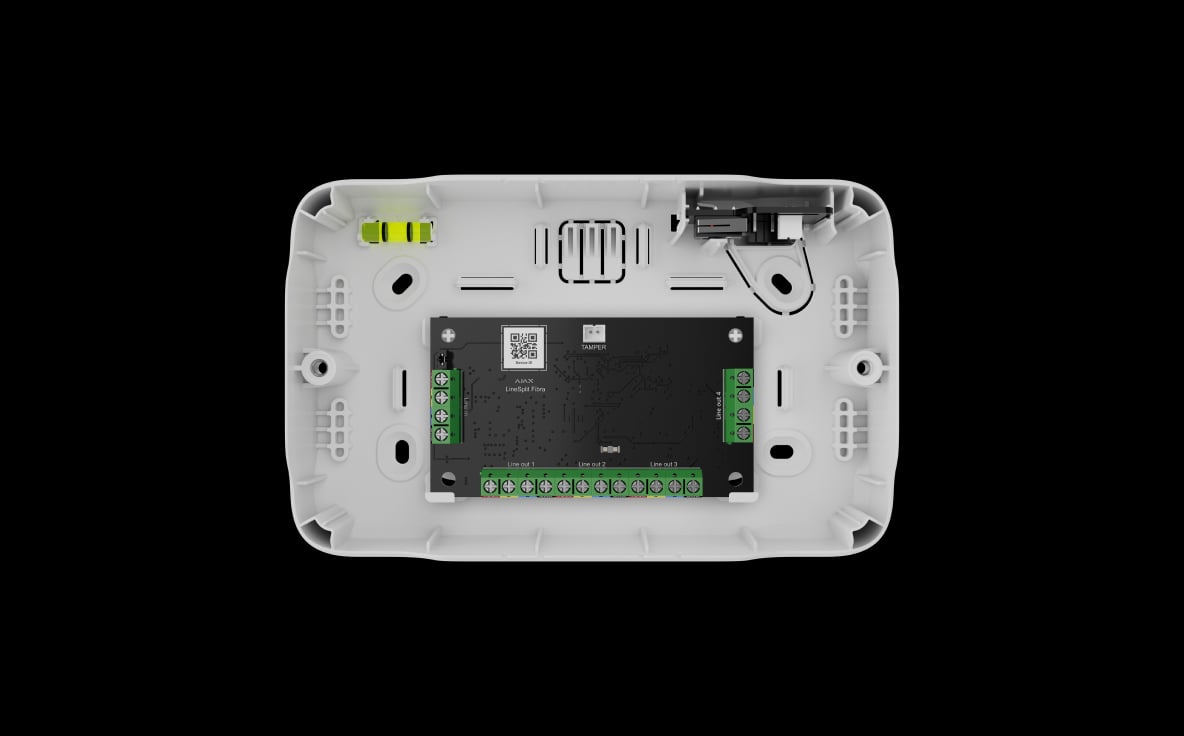

Case A (106)

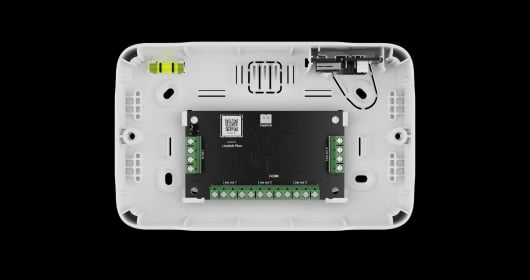

Case A (106) mit den Abmessungen 106 × 168 × 56 mm hat einen Steckplatz für LineProtect Fibra, LineSplit Fibra oder MultiRelay Fibra.

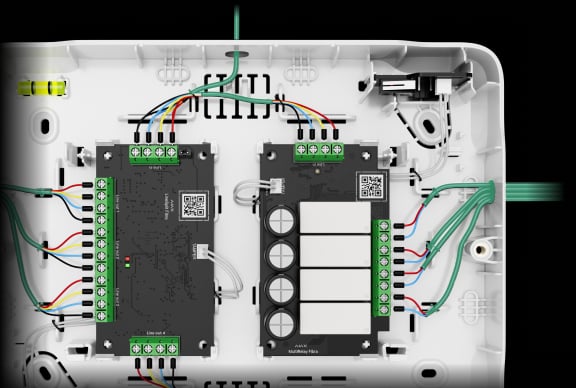

Case B (175)

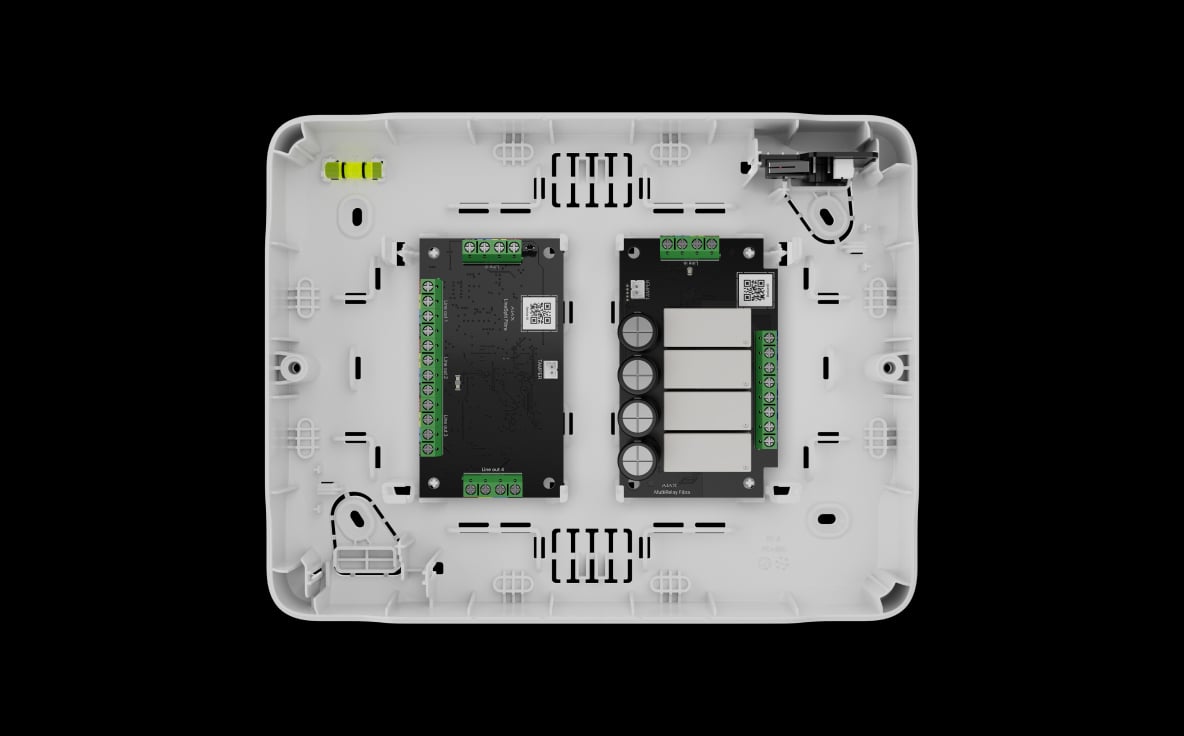

Case B (175) mit den Abmessungen 175 × 225 × 57 mm hat 2 Steckplätze für LineProtect Fibra, LineSplit Fibra oder MultiRelay Fibra.

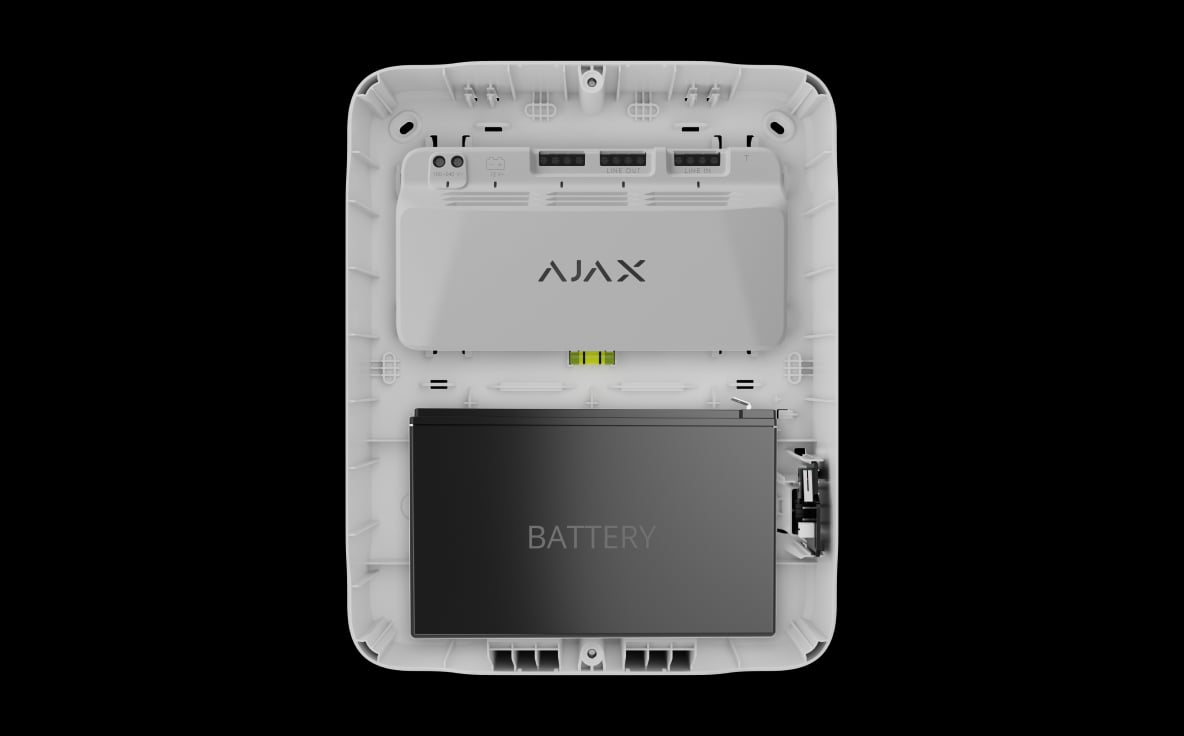

Case C (260)

Case C (260) mit den Abmessungen 260 × 195 × 93 mm hat einen Steckplatz für LineSupply Fibra mit der 7 Ah-Batterie.

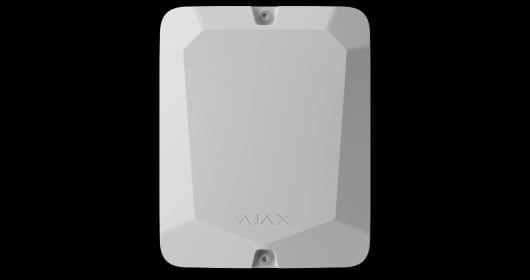

Case D (430)

Case D (430) mit den Abmessungen 430 × 400 × 133 mm hat 8 Steckplätze für LineProtect Fibra, LineSplit Fibra, MultiRelay Fibra, Hub Hybrid (2G)1, oder Hub Hybrid (4G)1 oder LineSupply Fibra und zwei Batterien bis 18 Ah.

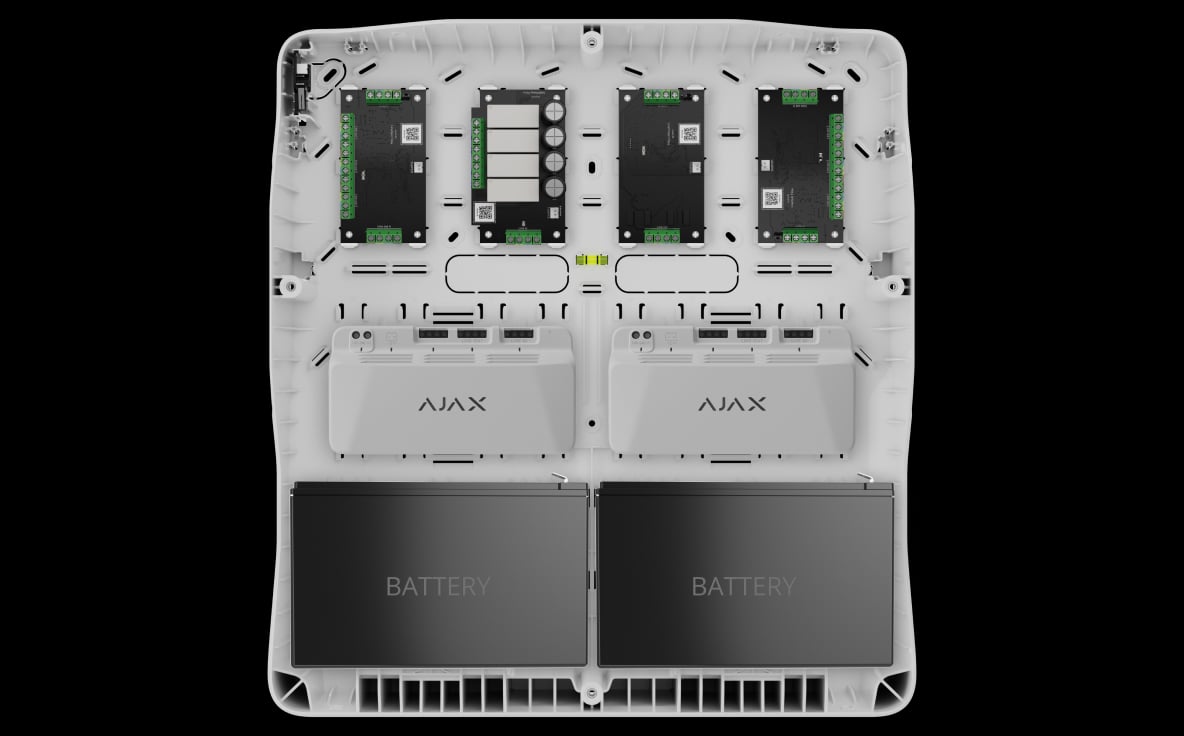

Selbst für die größten Objekte

In Case D (430) passen mehrere Ajax Geräte, sodass Tausende von Kombinationen möglich sind. Das Gehäuse bietet Platz für bis zu acht Geräte gleichzeitig. Anstelle eines festen Platzes für jedes Gerät können die Geräte in beliebiger Reihenfolge mit Hilfe der speziellen Halterungen Module Holder (type A) und Module Holder (type B) montiert werden. Diese Halterungen befinden sich im Inneren des Gehäuses und bieten den Technikern Flexibilität bei der Installation. Die Kabel können einfach verlegt werden, auch zwischen den Geräten, und die Module Holder (type A) und Module Holder (type B) ermöglichen ein schnelles Herausnehmen der einzelnen Geräte zum Austausch oder zur Wartung. Alle Case-Versionen sind mit Wasserwaage, Sabotagekontakt und weiteren Elementen ausgestattet.

For the largest facilities

Bis zu acht Geräte in einem Gehäuse

Einfache Installation mit speziellen Module Holder (type A) und Module Holder (type B)

Einfaches Kabelmanagement

Bedeutende Kleinigkeiten für PRO-Benutzer

Anti-falling screws to fix the lid

Kein Rätselraten: Befestigungsschrauben zur Fixierung des Deckels

Durable-plastic

Langlebige Plastikverschlüsse zur Befestigung der Geräte

Case-plate-rotation

Befestigung des Deckels in zwei Positionen3

case

Gerätebefestigung in zwei Positionen4

Latches on the lid

Verschlüsse zur Fixierung des Deckels bei der Montage

Pre-installed spirit level

Vorinstallierte Wasserwaage

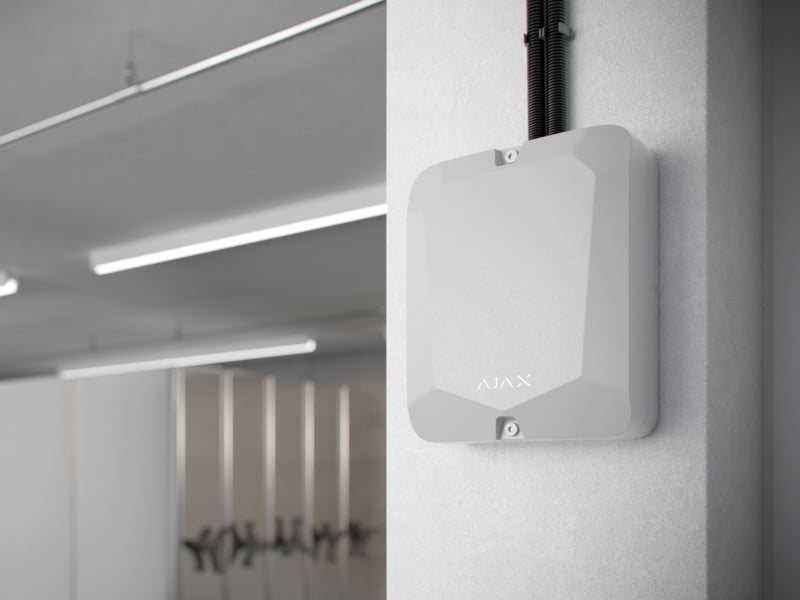

Durchdachtes Design

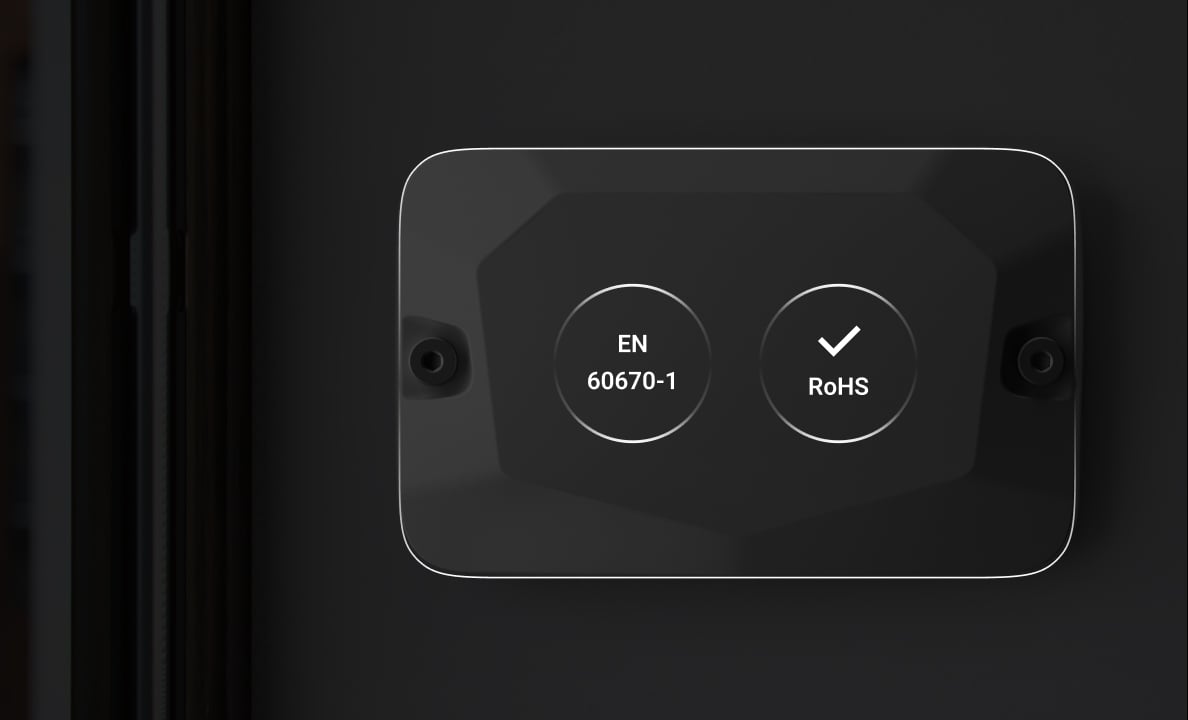

Qualität spielt in der heutigen Sicherheitsbranche eine entscheidende Rolle. Das Montagegehäuse für kabelgebundene Geräte entspricht den internationalen Sicherheitsstandards, die von einem Ajax Produkt erwartet werden. Die robusten Gehäuseteile verformen sich nicht und bleiben auch beim Bohren intakt.. Versteifungsrippen erhöhen die Festigkeit des Gehäuses und machen es widerstandsfähig gegen Belastungen. So können im Case D (430) zwei 18 Ah-Batterien mit einem Gesamtgewicht von ca. 10 kg untergebracht werden. Darüber hinaus zeichnet sich das Gehäuse für Platinen durch ein elegantes und benutzerfreundliches Design aus. Gegen Sonneneinstrahlung ist es ebenfalls resistent.

1

Die Installation der Hub-Zentralen in Case D (430) entspricht nicht den Anforderungen von Grade (EN 50131).

2

Das größte Gehäuse ist mit vier Module Holder (type A) ausgestattet. Falls zusätzliche Halterungen oder Module Holder (type B) benötigt werden, können diese separat erworben werden. Für die Installation von LineSupply Fibra werden keine Halterungen benötigt.

3

Diese Option ist für die Versionen Case A (106) und Case B (175) verfügbar.

4

Diese Option ist für alle Geräte außer LineSupply Fibra verfügbar.
