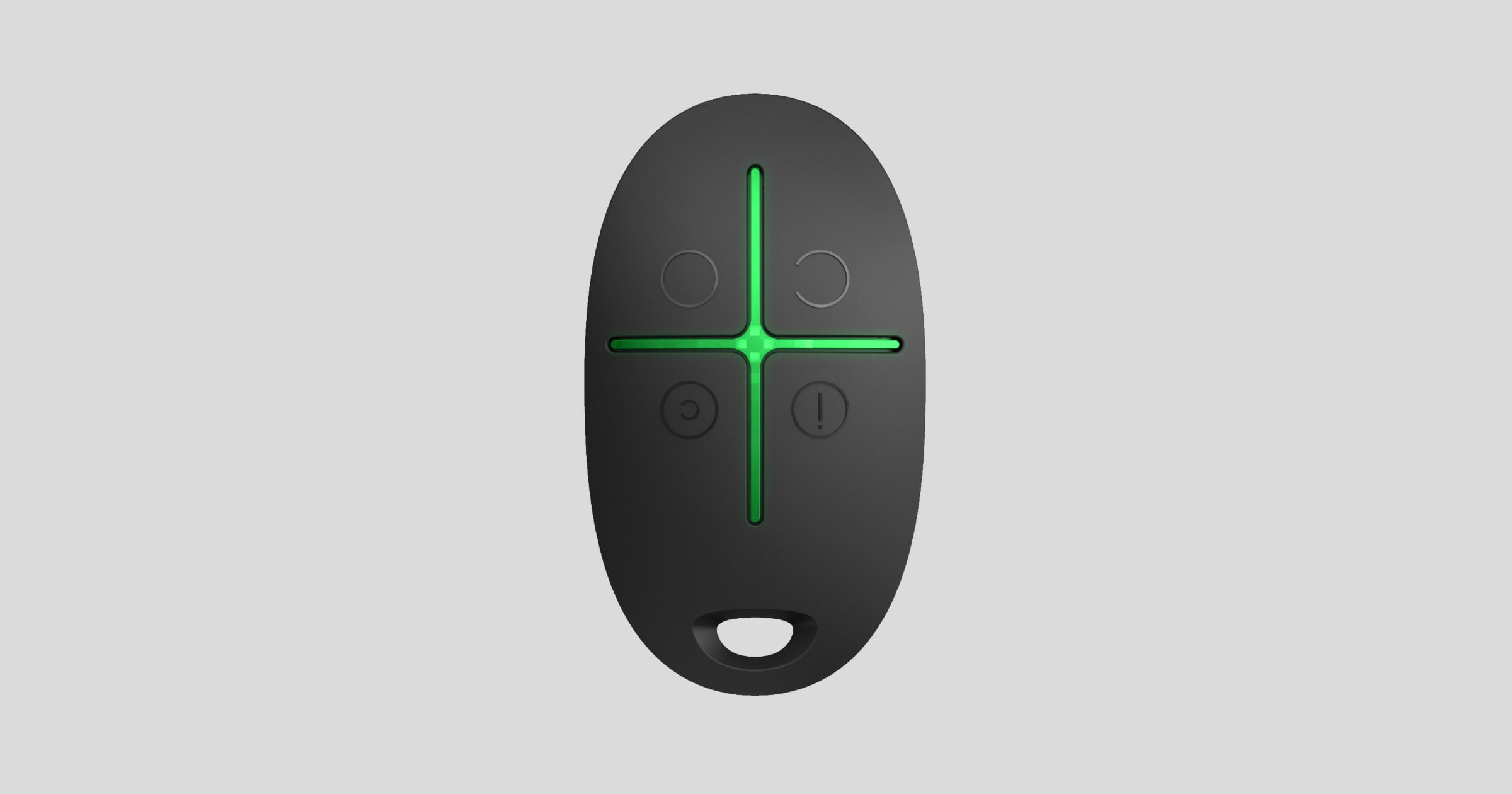

Ajax SpaceControl Jeweller ist ein kleines Bedienteil für den Schlüsselbund mit Schutz gegen versehentliches Drücken. Damit kann das Ajax-Systems scharf oder unscharf geschaltet, der Nachtmodus aktiviert oder ein Alarm ausgelöst werden.
Da die Zwei-Wege Funkkommunikation verwendet wird, erfahren Sie sofort, ob die Alarmanlage den Befehl von Ajax SpaceControl Jeweller bekommen und ausgeführt hat.
Der Ajax SpaceControl Jeweller arbeitet innerhalb des Ajax-Systems und ist über ein sicheres Jeweller-Funkprotokoll mit der Hub-Zentrale verbunden. Sie können den Ajax SpaceControl Jeweller auch verwenden, um eine Alarmanlage von Drittanbietern über das Integrationsmodul uartBridge oder ocBridge Plus zu bedienen.
Der Schlüsselanhänger wird über die Ajax Apps eingerichtet.

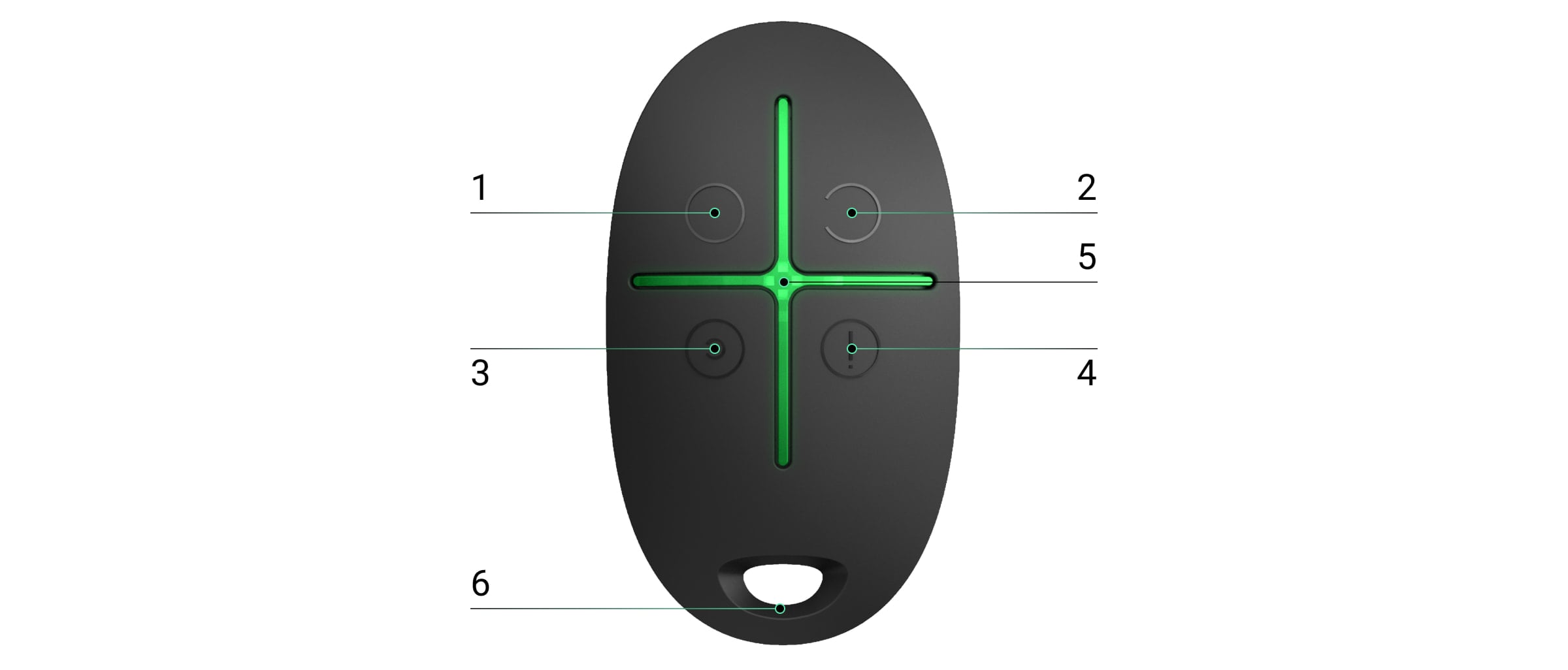

Funktionselemente
Knopf zur Scharfschaltung der Alarmanlage.
Knopf zur Unscharfschaltung der Alarmanlage.
Knopf zur Aktivierung des Nachtmodus.
Panikknopf (aktiviert Alarm).
LEDs.
Öffnung für die Befestigung am Schlüsselbund.
Bei Verbindung des Ajax SpaceControl Jeweller über uartBridge und ocBridge Plus kann die Funktion jedes Knopfes geändert werden. Bei Verbindung mit einer Hub-Zentrale ist die Änderung der Funktion der Knöpfe zurzeit nicht möglich.
Funktionsweise

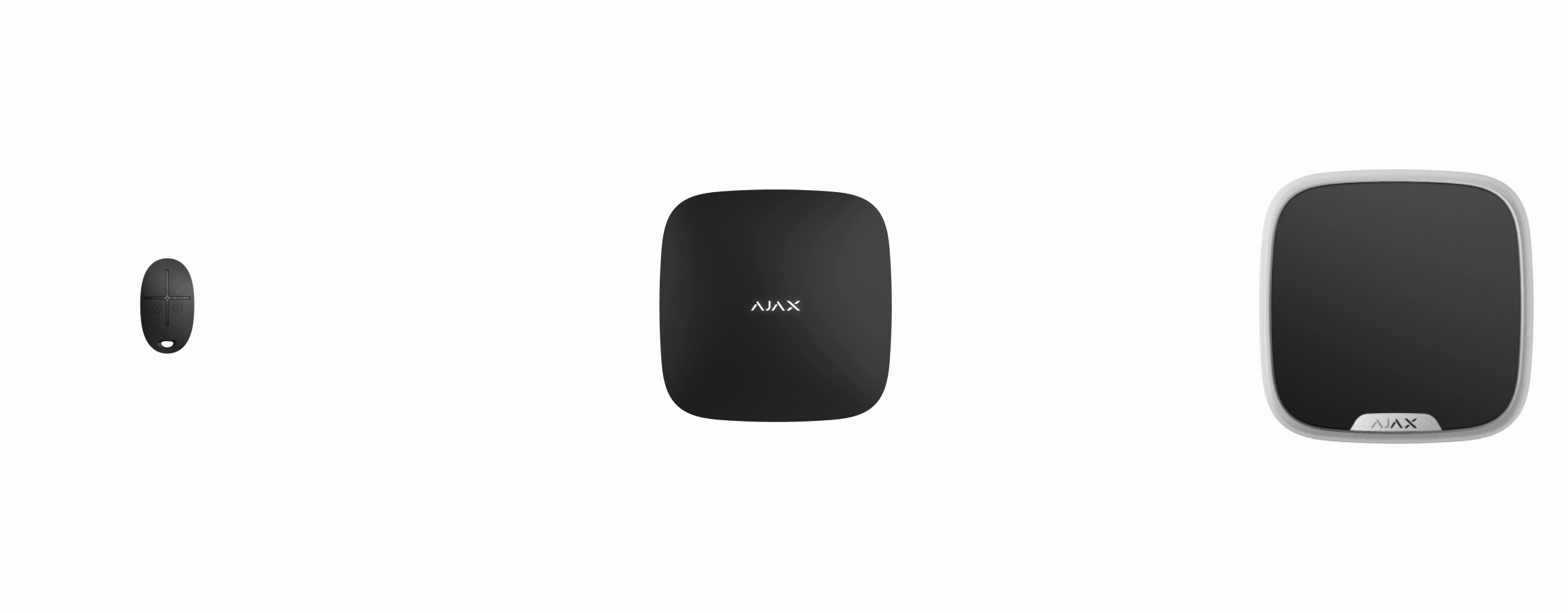

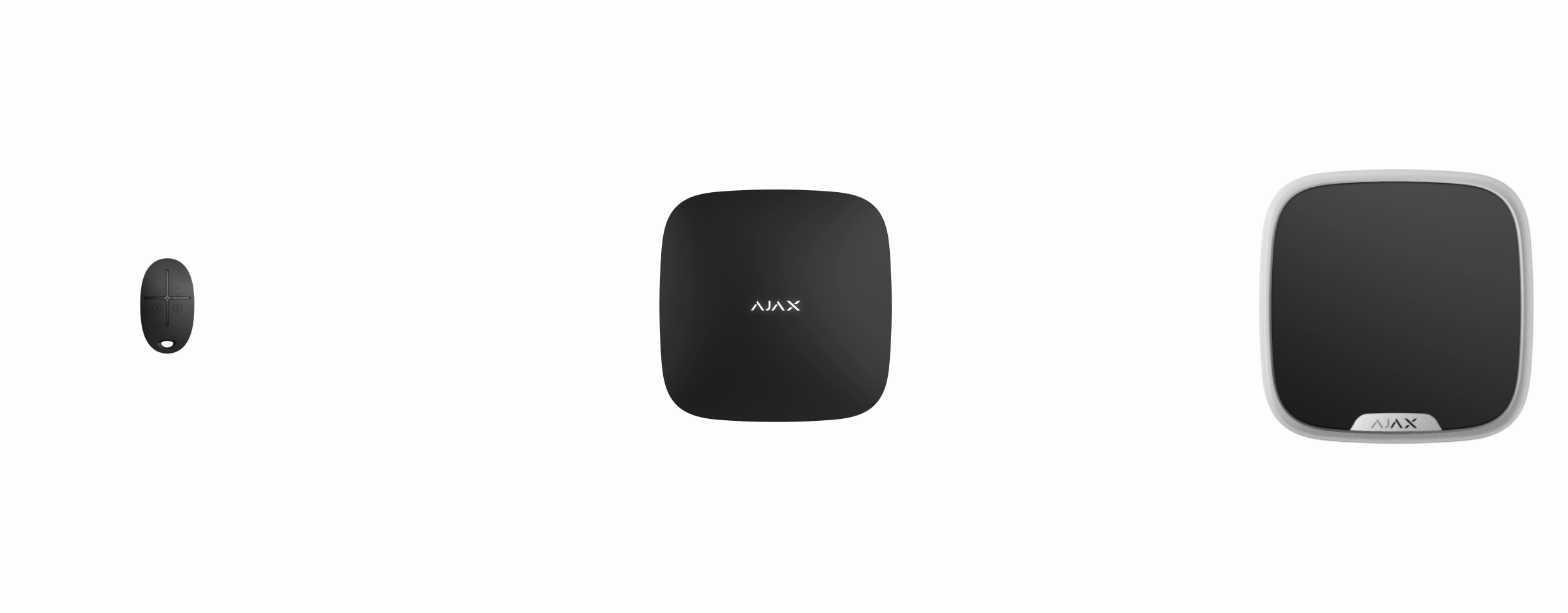

Die maximale Funkreichweite zwischen der Hub-Zentrale und dem Ajax SpaceControl Jeweller beträgt 1300 Meter. Wände, Zwischendecken und Gegenstände verringern die Funkreichweite.
Der Ajax SpaceControl Jeweller kann nur mit einem Sicherheitssystem verbunden werden (mit einer Hub-Zentrale von Ajax oder über ein Integrationsmodul mit einer Zentrale von Drittanbietern). Wenn er mit einem neuen System verbunden wird, werden keine Befehle mehr an das vorherige System gesendet. Allerdings löscht das System den Ajax SpaceControl Jeweller nicht automatisch aus der Liste der Geräte.
Der Ajax SpaceControl Jeweller kann:
System scharf schalten — drücken Sie kurz auf
Nachtmodus aktivieren — drücken Sie kurz auf
System unscharf schalten — drücken Sie kurz auf
Alarm auslösen — drücken Sie kurz auf
Drücken Sie den Knopf Unscharfschaltung, um eine alarmierende Sirene auszuschalten.
Der Schutz gegen versehentliches Drücken ist für Ajax SpaceControl Jeweller mit der Firmware-Version 5.54.1.0 verfügbar.

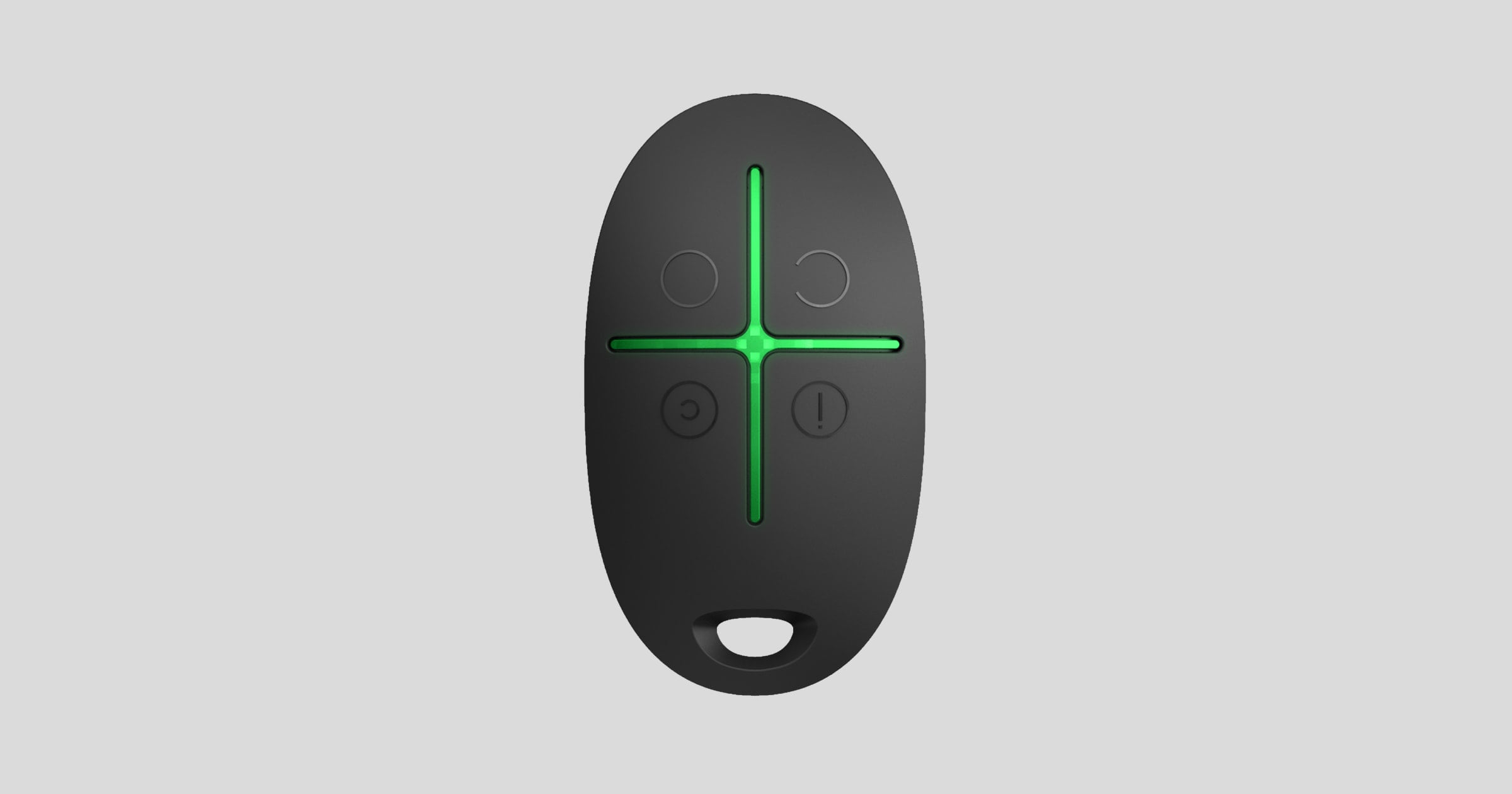

Anzeige
Der Ajax SpaceControl Jeweller zeigt seinen Status nur an, wenn eine beliebige Taste gedrückt wird.
Typ und Farbe der LED-Anzeige hängt von der Firmware-Version des Geräts ab. Die Firmware-Version des Handsenders kann in der Ajax App gefunden werden:
Öffnen Sie die Registerkarte Geräte
.
Wählen Sie Ajax SpaceControl Jeweller aus der Liste aus.
Diese wird ganz unten angezeigt.
LED-Anzeige | Ereignis |
4 grüne LEDs blinken 6-mal | Ajax SpaceControl Jeweller ist mit keiner Alarmanlage verbunden |
2 grüne LEDs neben der gedrückten Taste leuchten einmal auf | Befehl wurde an die Alarmanlage gesendet |
Firmware-Version 3.16 und älter Die LEDs neben der gedrückten Taste blinkt 4-mal schnell grün Firmware-Version 3.18 und höher Zentrale LED leuchtet kurz rot auf | Ajax SpaceControl Jeweller ist mit keiner Alarmanlage verbunden |
2 LEDs neben der Taste leuchten 2-mal grün auf. Dann blinken 4 LEDs 6-mal grün | Der Ajax SpaceControl Jeweller wurde aus den Geräten einer Alarmanlage entfernt |
Zentrale LED leuchtet einige Sekunden lang grün | Ajax SpaceControl Jeweller wird zur Alarmanlage hinzugefügt |
Firmware-Version 3.18 und höher Zentrale LED leuchtet etwa eine halbe Sekunde lang grün | Alarmanlage hat einen Befehl des Ajax SpaceControl Jeweller ausgeführt |
Firmware-Version 3.18 und höher Zentrale LED leuchtet etwa eine halbe Sekunde lang rot | Alarmanlage hat den Befehl nicht ausgeführt. Systemintegritätsprüfung ist eingeschaltet und hat einen Fehler erkannt |
Firmware-Version 3.16 und älter Nach der Hauptanzeige leuchtet die zentrale LED einmal grün auf und geht langsam aus Firmware-Version 3.18 und höher Nach der Hauptanzeige leuchtet die zentrale LED einmal rot auf und geht langsam aus | Die Batterie muss ausgetauscht werden. Befehle werden weiterhin an die Alarmanlage übermittelt |
Firmware-Version 3.16 und älter Ständiges kurzes Blinken der grünen LED Firmware-Versionen von 3.18 bis 3.52 Ständiges kurzes Blinken der roten LED Ajax SpaceControl Jeweller mit Firmware-Version 3.53 oder höher funktionieren nicht bei einem inakzeptabel niedrigen Batterieladezustand, d.h. senden keine Befehle an die Hub-Zentrale und die LEDs leuchten nicht mehr nach der Betätigung von Tasten | Batterie hat einen inakzeptabel niedrigen Ladezustand. Die Batterie muss ausgetauscht werden. In diesem Batteriezustand werden die Befehle nicht mehr an die Alarmanlage übermittelt |
Hinzufügen zum System
Hinzufügen zu einer Hub-Zentrale
Bevor Sie mit der Verbindung beginnen:
Installieren Sie die Ajax-App auf Ihrem Smartphone. Erstellen Sie ein Konto. Fügen Sie der App eine Hub-Zentrale hinzu und erstellen Sie mindestens einen Raum.
Öffnen Sie die Ajax-App.
Schalten Sie die Hub-Zentrale ein und überprüfen Sie die Internetverbindung (Ethernet-kabel und/oder GSM-Netz).
Die Hub-Zentrale soll unscharf geschaltet sein und sich gerade nicht im Update befinden.
Nur ein Benutzer mit Administratorrechten kann ein Gerät zur Hub-Zentrale hinzufügen.
So verbinden Sie ein Ajax SpaceControl Jeweller mit einer Hub-Zentrale:
Klicken Sie in der Ajax-App auf Gerät hinzufügen.
Benennen Sie das Gerät, scannen Sie den QR-Code oder geben Sie ihn manuell ein (QR-Code befindet sich auf der Verpackung und im Inneren des Gehäuses), wählen Sie den Raum aus.
Drücken Sie auf Ok. Ein 30-sekündiger Countdown beginnt.
Drücken Sie gleichzeitig den Scharfschaltungs-
und den Panikknopf
. Die zentralen LED leuchtet kurz grün auf. Der Ajax SpaceControl Jeweller muss sich in Funkreichweite zur Hub-Zentrale befinden.
Der mit der Hub-Zentrale verbundene Ajax SpaceControl Jeweller wird in der App in der Liste der Hub-Geräte angezeigt.
Verbindung des Ajax SpaceControl Jeweller mit Sicherheitssystemen von Drittanbietern
Um Ajax SpaceControl Jeweller über das uartBridge– oder ocBridge Plus-Integrationsmodul mit der Alarmanlage zu verbinden, folgen Sie den Anweisungen im Benutzerhandbuch des jeweiligen Integrationsmoduls.

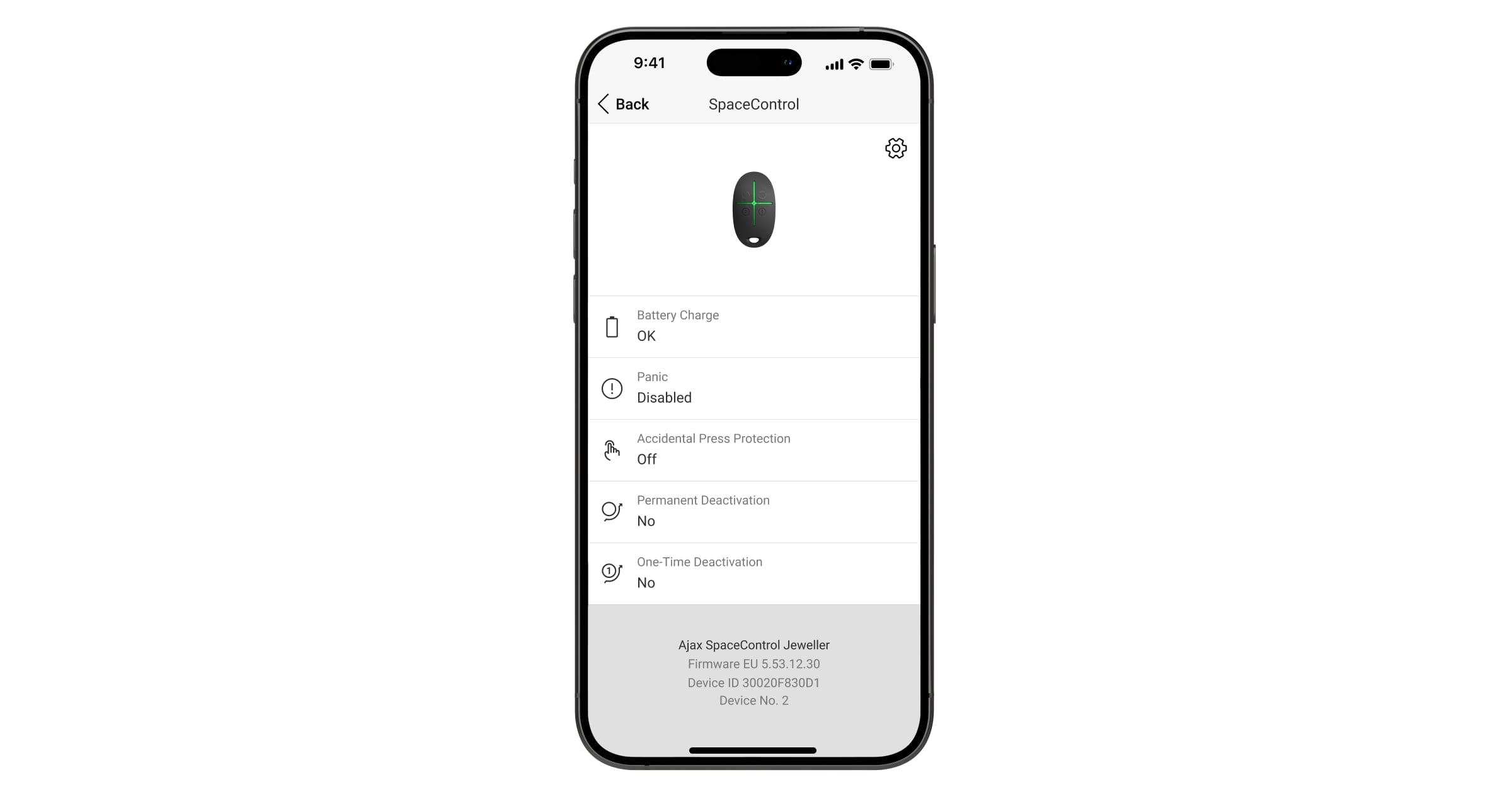

Status
Geräte
Ajax SpaceControl Jeweller
Parameter | Bedeutung |
Datenimport | Es wird der Fehler beim Übertragen von Daten zur neuen Hub-Zentrale angezeigt:
|
Akku-Ladung | Ladezustand der Batterie das Gerät. Es gibt zwei Zustände:
|
Schutz gegen versehentliches Drücken | Zeigt die ausgewählte Schutzmethode gegen versehentliches Drücken an:
Diese Funktion ist mit der Ajax SpaceControl Jeweller Firmware-Version 5.54.1.0 und höher verfügbar |
Name des Funk-Repeaters | Zeigt die Anbindung der Funkfernbedienung über einen signalverstärkenden Funk-Repeater an |
Panik | Zeigt an, ob der Status eingeschaltet ist |
Dauerhafte Deaktivierung | Zeigt den Status des Geräts an: aktiv oder vom Benutzer vollständig deaktiviert |
Firmware | Firmware-Version des Ajax SpaceControl Jeweller. Diese kann nicht geändert werden |
Geräte-ID | ID Nummer des Gerätes |
Einstellungen
Geräte
Ajax SpaceControl Jeweller
Einstellungen
Einstellung | Bedeutung |
Name | Name des Handsenders. Wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen des Ereignisprotokolls angezeigt. Um den Namen des Geräts zu ändern, klicken Sie auf das Textfeld. Der Name kann aus bis zu 12 kyrillischen oder bis zu 24 lateinischen Zeichen bestehen. |
Raum | Wählen Sie einen virtuellen Raum, dem Sie den Ajax SpaceControl Jeweller zuordnen |
Gruppenverwaltung | Sie können eine bestimmte Gruppe oder alle Gruppen wählen, die mit dem Ajax SpaceControl Jeweller gesteuert werden. Diese Einstellung ist erst nach Aktivierung des Gruppenmodus verfügbar. Wenn die Funktion „Abhängige Gruppe“ für Gruppen konfiguriert ist, kann sich ihr Sicherheitsstatus abhängig von ihren Einstellungen und dem Status der initiierenden Gruppen automatisch ändern. |
Nutzer | Auswahl des Benutzers der Funkfernbedienung. Wenn der Ajax SpaceControl Jeweller keinem Benutzer zugewiesen ist:
Wenn der Ajax SpaceControl Jeweller einem Benutzer zugewiesen ist:
|
Panik | Ein- und Ausschalten des Panikknopfes von Ajax SpaceControl Jeweller |
Schutz gegen versehentliches Drücken | Auswahl der Schutzmethode gegen versehentliches Drücken:
Diese Funktion ist mit der Ajax SpaceControl Jeweller Firmware-Version 5.54.1.0 und höher verfügbar |
Alarmierung durch Sirene, Überfall-Taste gedrückt | Wenn aktiviert, löst das Drücken einer Paniktaste die Ajax Sirenen aus, die mit dem System verbunden sind. Ajax SpaceControl Jeweller aktiviert alle Sirenen, unabhängig davon, welcher Gruppe sie zugeordnet sind. |
Benutzerhandbuch | Öffnet das Benutzerhandbuch von Ajax SpaceControl Jeweller |
Dauerhafte Deaktivierung | Ermöglicht es Ihnen, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Wenn das Gerät deaktiviert ist, führt es keine Systembefehle oder Automatisierungsszenarien aus. Die Paniktaste wird ebenfalls deaktiviert. |
Gerät entkoppeln | Löst die Verbindung zwischen Ajax SpaceControl Jeweller und Hub-Zentrale. Alle Ajax SpaceControl Jeweller Einstellungen werden gelöscht |
Wartung
Verwenden Sie zum Reinigen des Ajax SpaceControl Jeweller Produkte, die für die Geräte geeignet sind.
Verwenden Sie keine Substanzen, wie Alkohol, Aceton, Benzin oder andere aktive Lösungsmittel, um den Ajax SpaceControl Jeweller zu reinigen.
Die mitgelieferte Batterie sorgt für eine Betriebsdauer des Ajax SpaceControl Jeweller von bis zu 5 Jahren bei üblichem Gebrauch (eine Scharf- und Unscharfschaltung der Alarmanlage pro Tag). Bei häufigerem Gebrauch verkürzt sich die Batterielebensdauer. Den Batterieladezustand können Sie jederzeit in der Ajax-App überprüfen.
Bewahren Sie neue und gebrauchte Batterien außerhalb der Reichweite von Kindern auf. Batterien dürfen nicht verschluckt werden, es besteht Verätzungsgefahr.
Die eingebaute Batterie reagiert empfindlich auf niedrige Temperaturen. Wenn der Ajax SpaceControl Jeweller stark abgekühlt wird, kann der Batterieladezustand in der App falsch anzeigt werden, bis der Ajax SpaceControl Jeweller wieder erwärmt wird.
Die Information zum Batterieladezustand wird nicht automatisch aktualisiert, sondern nur nach Drücken einer Taste auf dem Ajax SpaceControl Jeweller.
Wenn die Batterie leer ist, erhält der Benutzer eine Benachrichtigung in der Ajax-App und die Ajax SpaceControl Jeweller-LEDs leuchtet bei jedem Tastendruck rot auf (Ajax SpaceControl Jeweller mit Firmware-Version 3.16 und älter leuchten grün).
Wie lange funktionieren Batterien in Ajax-Geräten und was beeinflusst deren Lebensdauer
Technischspezifische Angaben
Garantie
Die Garantie für die Produkte der Limited Liability Company “Ajax Systems Manufacturing” ist nach dem Kauf 2 Jahre lang gültig und gilt nicht für die mitgelieferte Batterie.
Wenn das Gerät nicht einwandfrei funktioniert, empfehlen wir Ihnen, sich zunächst an unser Support-Team zu wenden, in den meisten Fällen können technische Probleme aus der Ferne gelöst werden!
Technischer Support: support@ajax.systems
