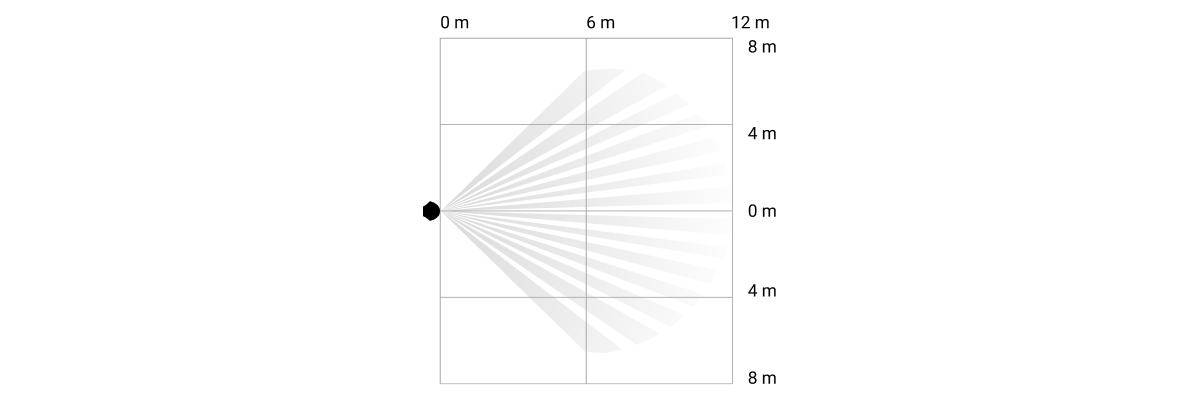

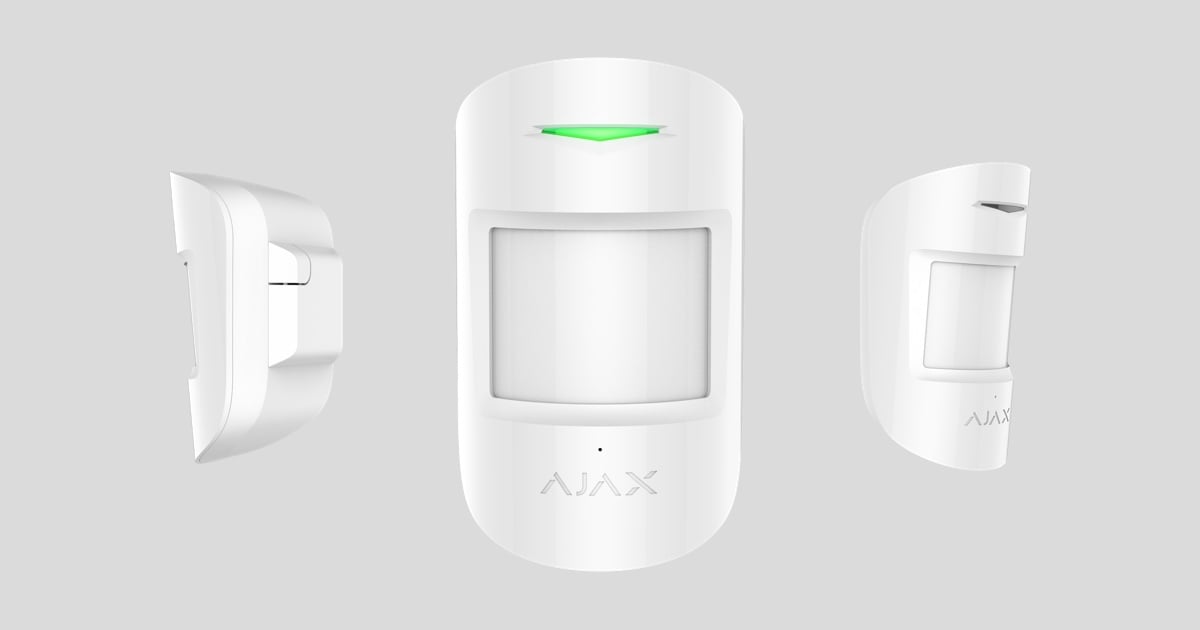

CombiProtect ist ein Gerät, das einen drahtlosen Bewegungsmelder mit einem Sichtwinkel von 88,5° und einem Abstand von bis zu 12 Metern sowie einen Glasbruchmelder mit einem Abstand von bis zu 9 Metern kombiniert. Es kann Tiere ignorieren und erkennt eine Person innerhalb der Schutzzone vom ersten Schritt an. Die berechnete Batterielebensdauer des Melders beträgt bis zu 5 Jahre mit einer vorinstallierten Batterie. Das Gerät ist nur für die Verwendung in Innenräumen geeignet.

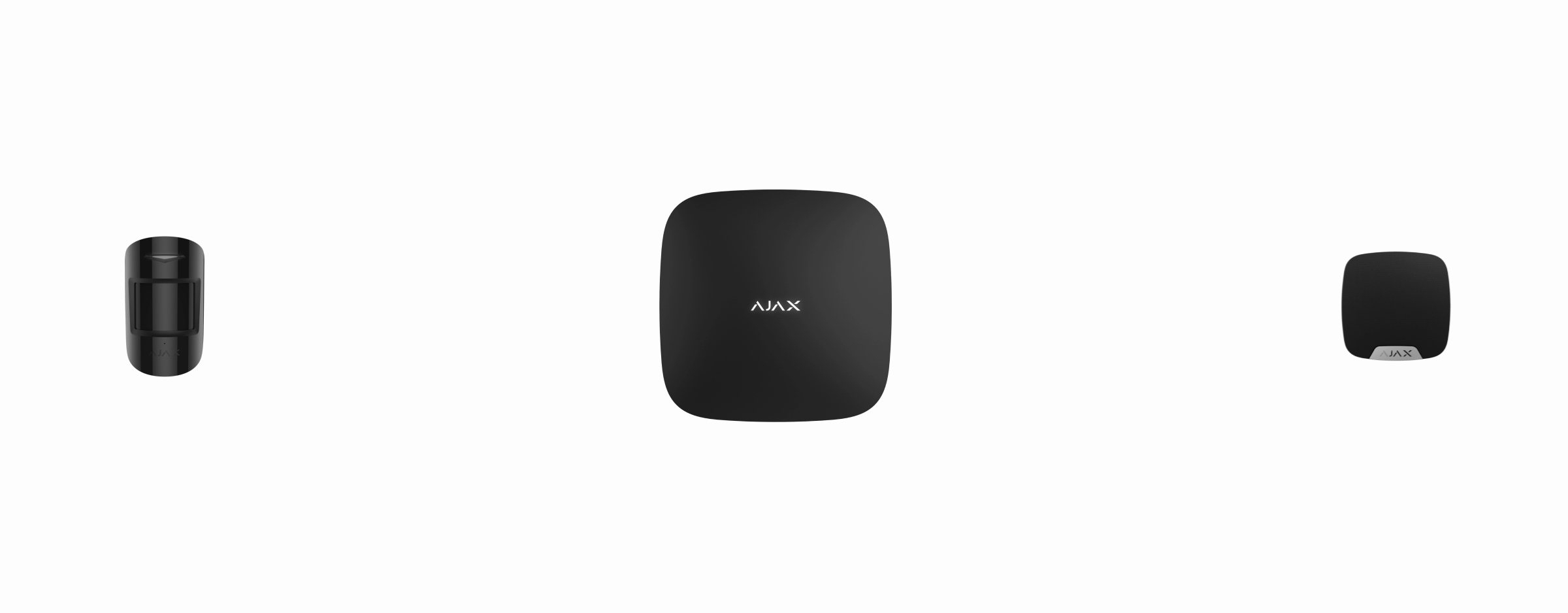

CombiProtect arbeitet innerhalb des Ajax-Systems, das über das geschützte Jeweller-Protokoll mit der Hub-Zentrale verbunden ist. Die Kommunikationsreichweite beträgt bis zu 1.200 Meter in der Sichtlinie. Darüber hinaus kann der Melder über die Integrationsmodule uartBridge oder ocBridge Plus als Teil von Sicherheitszentraleinheiten von Drittanbietern verwendet werden.
Der Melder wird über eine Anwendung für iOS, Android, macOS und Windows eingerichtet. Das System benachrichtigt den Benutzer über alle Ereignisse durch Push-Benachrichtigungen, SMS-Nachrichten und Anrufe (falls aktiviert).
Das Ajax-System ist autark, der Benutzer kann es jedoch mit der zentralen Überwachungsstation eines privaten Sicherheitsdienstes verbinden.

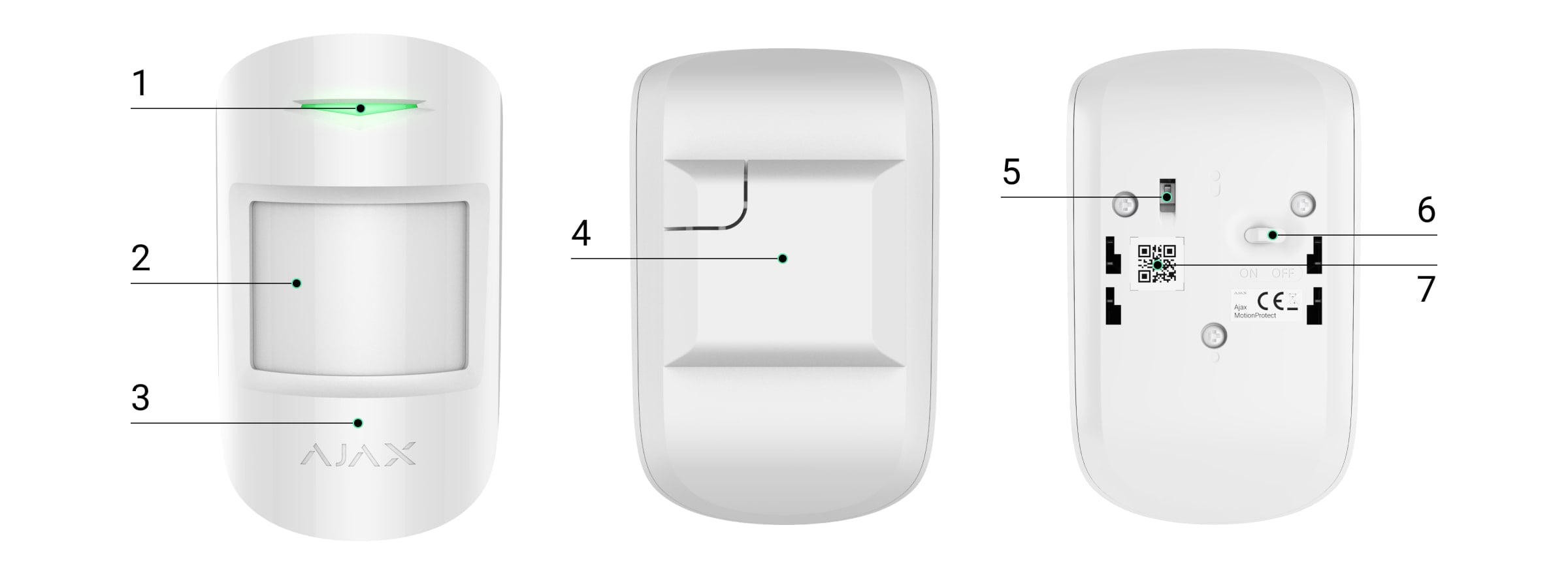

Funktionselemente
LED-Anzeige
Bewegungsmelder-Linse
Mikrophon-Loch
SmartBracket-Befestigungsplatte (ein perforiertes Teil ist erforderlich, um den Manipulationsschutz im Falle eines Versuchs, den Melder zu demontieren, zu betätigen)
Manipulationstaste
Geräteschalter
QR-Code
Funktionsprinzip
[Error converting div element: Can't upload "[["/Users/nykoliuk/Nykoliuk/Work/migration/dist/previews/combiprotect-princzip-raboty-en.png","combiprotect-princzip-raboty-en.png"],["/Users/nykoliuk/Nykoliuk/Work/migration/dist/download/support.ajax.systems/wp-content/uploads/2021/12/combiprotect-princzip-raboty-en.mp4","combiprotect-princzip-raboty-en.mp4"]]" to strapi: 500 Internal Server Error]CombiProtect kombiniert zwei Arten von Sicherheitsvorrichtungen — Bewegungsmelder und Glasbruchmelder.

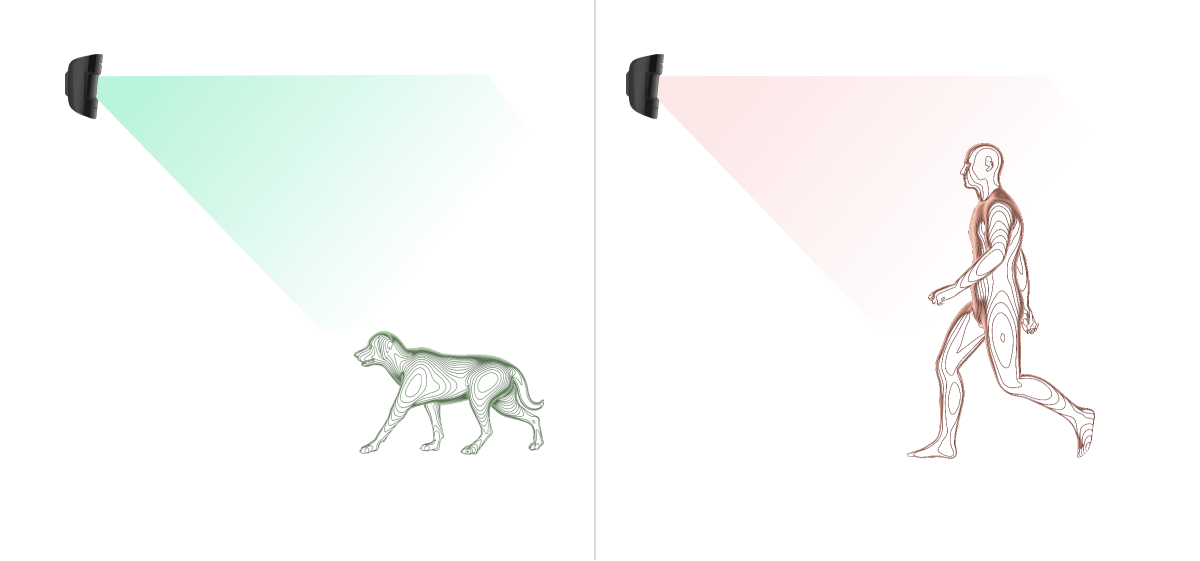

Der thermische PIR-Sensor erkennt das Eindringen in einen geschützten Raum, indem er bewegliche Objekte mit einer Temperatur nahe der Körpertemperatur des Menschen erkennt. Der Melder kann jedoch Haustiere ignorieren, wenn die geeignete Empfindlichkeit in den Einstellungen gewählt wurde.
Das Elektretmikrofon ist für die Glasbrucherkennung zuständig. Das intelligente System zur Registrierung von Ereignissen erfordert eine Abfolge von Geräuschen einer bestimmten Art — zuerst ein dumpfer Schlag, dann ein Geräusch von fallenden Spänen — was eine versehentliche Betätigung verhindert.
CombiProtect erkennt keinen Glasbruch, wenn das Glas mit einer Folie beliebiger Art bedeckt ist: stoßfest, Sonnenschutz, dekorativ oder anderweitig. Um das Brechen dieser Art von Glas zu erkennen, empfehlen wir die Verwendung eines drahtlosen DoorProtect Plus-Öffnungsmelders mit Stoß- und Neigungssensor.
Nach der Auslösung sendet der scharfgeschaltete Melder sofort ein Alarmsignal an die Hub-Zentrale, aktiviert die Sirenen und benachrichtigt den Benutzer und den Sicherheitsdienst.
Wenn der Melder vor der Scharfschaltung des Systems eine Bewegung erkannt hat, wird er nicht sofort, sondern erst bei der nächsten Abfrage durch die Hub-Zentrale scharf geschaltet.
Anschluss des Melders an das Ajax-System
Der Melder wird über die Ajax Security System-App an der Hub-Zentrale angemeldet und dann konfiguriert. Zur Anmeldung des Melders an der Hub-Zentrale bringen Sie die Geräte innerhalb der Funkreichweite an und befolgen die Anleitung zum Hinzufügen eines Geräts.
Eine Hub-Zentrale und ein Gerät sind nicht kompatibel, wenn sie mit unterschiedlichen Funkfrequenzen arbeiten. Der Funkfrequenzbereich des Geräts kann je nach Region unterschiedlich sein. Es wird empfohlen, die Ajax Geräte in der Region zu kaufen, in der sie verwendet werden sollen. Der Frequenzbereich für den Betrieb kann beim technischen Kundendienst erfragt werden.
Vor dem Verbindungsaufbau:
Befolgen Sie die Empfehlungen des Hub-Handbuchs und installieren Sie die Ajax-Anwendung. Erstellen Sie ein Konto, fügen Sie die Hub-Zentrale zur Anwendung hinzu und erstellen Sie mindestens einen Raum.
Schalten Sie die Hub-Zentrale ein und überprüfen Sie die Internetverbindung (über Ethernet-Kabel und/oder GSM-Netz).
Stellen Sie sicher, dass die Hub-Zentrale entschärft ist und nicht aktualisiert wird, indem Sie den Status in der mobilen Anwendung überprüfen.
Nur ein Benutzer mit Administratorrechten kann das Gerät zur Hub-Zentrale hinzufügen
So verbinden Sie das Gerät mit der Hub-Zentrale:
Wählen Sie die Option Gerät hinzufügen in der Ajax-Anwendung.

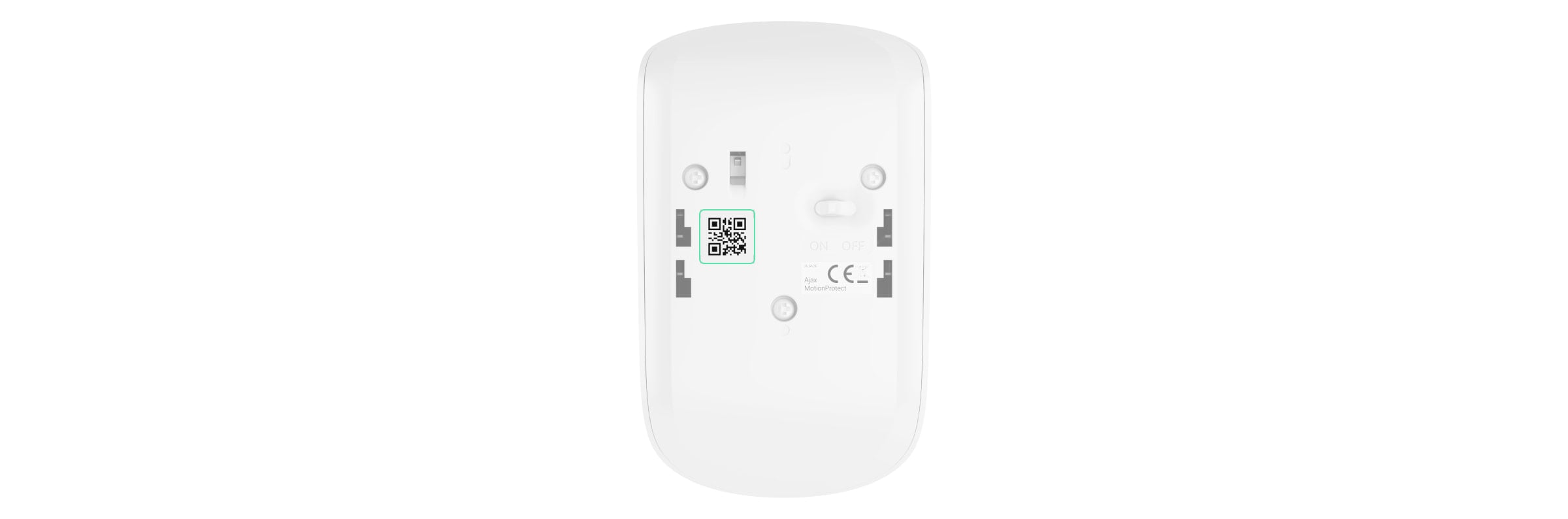

Benennen Sie das Gerät, scannen/schreiben Sie manuell den QR-Code (befindet sich auf dem Körper und der Verpackung) und wählen Sie den Aufstellungsraum aus.
Wählen Sie Hinzufügen — der Countdown beginnt.

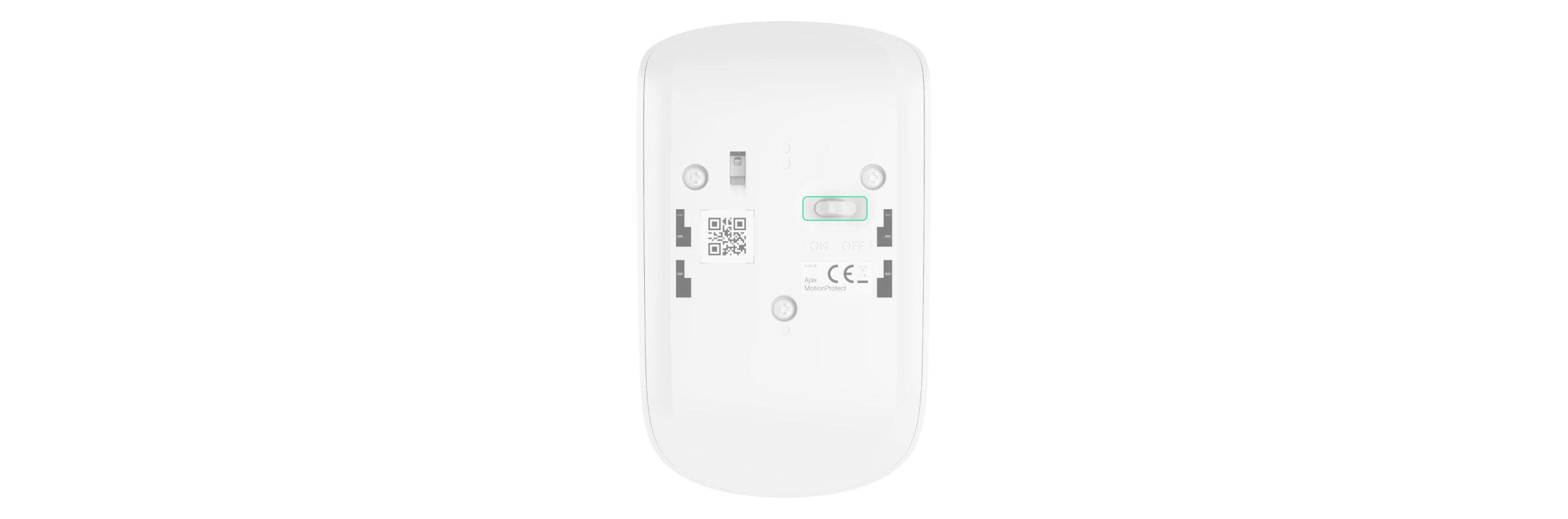

Schalten Sie das Gerät ein.
Damit die Erkennung und das Pairing erfolgen können, sollte sich der Melder innerhalb der Abdeckung des drahtlosen Netzwerks der Hub-Zentrale befinden (an einem einzigen geschützten Objekt).
Beim Einschalten des Geräts wird für kurze Zeit eine Verbindungsanforderung an die Hub-Zentrale gesendet.
Wenn die Verbindung zum Ajax-Hub fehlschlug, schalten Sie den Melder für 5 Sekunden aus und versuchen Sie es erneut.
Der an die Hub-Zentrale angeschlossene Melder erscheint in der Liste der Geräte der Hub-Zentrale in der Anwendung. Die Aktualisierung der Melderstatus in der Liste hängt von der in den Einstellungen der Hub-Zentrale festgelegten Geräteabfragezeit ab – der Standardwert beträgt 36 Sekunden.
Anschluss des Melders an Sicherheitssysteme von Drittanbietern
Zum Anschluss des Melders an eine Sicherheitszentraleinheit eines Drittanbieters unter Verwendung des Integrationsmoduls uartBridge oder ocBridge Plus folgen Sie den Empfehlungen im Handbuch des jeweiligen Geräts.
Status
Geräte
CombiProtect
Parameter | Wert |
Datenimport | Es wird der Fehler beim Übertragen von Daten zur neuen Hub-Zentrale angezeigt:
|
Temperatur | Temperatur des Melders. Gemessen am Prozessor, und ändert sich allmählich. Die zulässige Abweichung zwischen dem Wert in der App und der Raumtemperatur beträgt 2 °C. Der Wert wird aktualisiert, sobald der Melder eine Temperaturänderung von mindestens 2°C feststellt. Sie können ein Temperaturszenario einrichten, um Automatisierungsgeräte zu steuern. |
Jeweller-Signalstärke | Signalstärke zwischen Hub-Zentrale und dem Melder. |
Verbindung über Jeweller | Status der Verbindung über Jeweller zwischen dem Gerät und der Hub-Zentrale (oder dem Funk-Repeater):
|
Sendeleistung | Die gewählte Leistung des Transmitters wird angezeigt. Der Parameter wird angezeigt, wenn im Menü Signaldämpfungs-Prüfung die Option Max oder Dämpfung gewählt wurde. |
Akku-Ladung | Ladezustand der Batterie das Gerät. Wird in Prozentsatz angezeigt. |
Gehäusedeckel | Der Manipulationsmodus des Melders, der auf Ablösung oder Beschädigung des Gehäuses reagiert. |
ReX | Zeigt an, ob ein signalverstärkender Funk-Repeater genutzt wird. |
Bewegungsmelder Empfindlichkeit | Empfindlichkeitsstufe des Bewegungsmelders. |
Bewegungsmelder immer aktiv | Wenn er aktiv ist, ist der Bewegungsmelder immer im scharfgeschalteten Modus. |
Glasbruchmelder Empfindlichkeit | Empfindlichkeitsstufe des Glasbruchmelders. |
Glasbruchschutz immer aktiv | Falls aktiv, ist der Glasbruchmelder immer im Scharfschaltungsmodus. |
Dauerhafte Deaktivierung | Zeigt den Status der Funktion des deaktivierten Gerätes an:
|
Reaktion auf Alarme | |
Betriebsmodus | Zeigt die Reaktion des Melders auf Alarme:
|
Eingangsverzögerung (sek) | Verzögerung beim Betreten. |
Ausgangsverzögerung (sek) | Verzögerung beim Verlassen. |
Firmware | Firmware-Version des Melders. |
Geräte-ID | Gerätekennung. |
Einrichten des Melders
Geräte
CombiProtect
Einstellung
Einstellung | Wert |
Erstes Feld | Meldername, kann bearbeitet werden. |
Raum | Auswählen des virtuellen Raums, dem das Gerät zugewiesen wird. |
LED-Alarmanzeige | Ermöglicht es Ihnen, das Blinken der LED-Anzeige während eines Alarms zu deaktivieren. Verfügbar für Geräte mit Firmware-Version 5.55.0.0 oder höher. Ermitteln der Firmware-Version oder ID des Melders oder Geräts |
Bewegungsmelder | Wenn aktiv, ist der Bewegungsmelder aktiv. |
Bewegungsmelder Empfindlichkeit | Auswahl der Empfindlichkeitsstufe des Bewegungsmelders:
Warum Bewegungsmelder auf Tiere reagieren und wie dies vermieden werden kann |
Bewegungsmelder immer aktiv | Wenn er aktiviert ist, erkennt der Melder immer Bewegungen. |
Glasbruchmelder | Wenn aktiv, ist der Glasbruchmelder aktiv. |
Glasbruchmelder Empfindlichkeit | Auswahl der Empfindlichkeitsstufe des Glasbruchmelders:
|
Glasbruchschutz immer aktiv | Falls aktiv, erkennt der Melder immer Glasbruch. |
Alarmierung durh Sirene ertönt, wenn eine Bewegung erkannt | Wenn aktiviert, werden die mit Anlage verbundene Sirenen aktiviert, wenn eine Bewegung erkannt wird. |
Alarmierung durh Sirene, wenn Glasbruch festgestellt wird | Wenn aktiviert, werden die mit Anlage verbundene Sirenen aktiviert, wenn der Glasbruch erkannt wird. |
Reaktion auf Alarme | |
Betriebsmodus | Zeigt die Reaktion des Melders auf Alarme:
|
Eingangsverzögerung (sek) | Verzögerung beim Betreten auswählen. |
Ausgangsverzögerung (sek) | Verzögerung beim Verlassen auswählen. |
Verzögerungen im Nachtmodus | Verzögerung ist aktiviert, wenn der Nachtmodus verwendet wird. |
Scharfschalten im Nachtmodus | Beim Einschalten schaltet der Melder bei Verwendung des Nachtmodus in den Scharfschaltungsmodus. |
Jeweller-Signalstärketest | Schaltet den Melder in den Signalstärketestmodus. |
Erfassungsbereichstest | Schaltet den Melder auf den Erfassungsbereichstest um. |
Dämpfungsprüfung | Schaltet den Melder in den Signal-Fade-Test-Modus (verfügbar bei Meldern mit Firmware-Version 3.50 und höher). |
Dauerhafte Deaktivierung | Erlaubt dem Benutzer, das Gerät zu trennen, ohne es ganz aus dem System zu entfernen. Es stehen zwei Optionen zur Verfügung:
Mehr über dauerhafte Deaktivierung erfahren Das System kann Geräte auch automatisch abschalten, wenn die eingestellte Anzahl von Alarmen überschritten wird. |
Benutzerhandbuch | Öffnet das Benutzerhandbuch des Melders. |
Gerät entkoppeln | Trennt den Melder von der Hub-Zentrale und löscht seine Einstellungen. |
Anzeige
Ereignis | Anzeige | Hinweis |
Einschalten des Melders | Leuchtet ungefähr eine Sekunde lang grün | |
Melderverbindung zur Hub-Zentrale, zur ocBridge Plus und zur uartBridge | Leuchtet kontinuierlich für einige Sekunden | |
Alarm-/Manipulationsschutz-Aktivierung | Leuchtet ungefähr eine Sekunde lang grün | Der Alarm wird einmal in 5 Sekunden gesendet |
Batterie muss ersetzt werden | Leuchtet während des Alarms langsam grün auf und erlischt | Der Austausch der Melderbatterie wird im Abschnitt Austausch der Batterie beschrieben |
Melderprüfung
Das Ajax-System ermöglicht die Durchführung von Tests zur Überprüfung der Funktionalität angeschlossener Geräte.
Die Tests beginnen nicht sofort, sondern innerhalb von 36 Sekunden bei Verwendung der Standardeinstellungen. Der Startzeitpunkt hängt von den Einstellungen der Abtastperiode des Melders ab (der Absatz zu „Jeweller“-Einstellungen in den Hub-Zentrale-Einstellungen).
Test des Glasbrucherkennungsbereichs
Test des Bewegungserkennungsbereich
Montage des Melders
Auswahl des Melderstandorts
Der kontrollierte Bereich und die Effizienz des Sicherheitssystems hängen vom Standort des Melders ab.
Gerät ist nur für die Innenraummontage vorgesehen.
Der Standort des CombiProtect hängt von der Entfernung zur Hub-Zentrale und dem Vorhandensein von Hindernissen zwischen den Geräten ab, die die Übertragung des Funksignals behindern: Wände, eingelegte Böden, großformatige Gegenstände, die sich im Raum befinden.
Überprüfen des Signalpegels am Installationsort
Wenn der Signalpegel bei einem Balken liegt, können wir keinen stabilen Betrieb des Sicherheitssystems garantieren. Ergreifen Sie alle möglichen Maßnahmen, um die Qualität des Signals zu verbessern! Bewegen Sie das Gerät zumindest etwas — selbst eine Verschiebung um 20 cm kann die Empfangsqualität erheblich verbessern.
Wenn das Gerät auch am anderen Ort eine geringe oder instabile Signalstärke aufweist, verwenden Sie einen signalverstärkenden Funk-Repeater.
Die Richtung der Melderlinse sollte senkrecht zur wahrscheinlichen Art des Eindringens in den Raum stehen. Das Meldermikrofon sollte in einem Winkel von nicht mehr als 90 Grad relativ zum Fenster positioniert werden.
Stellen Sie sicher, dass Möbel, Zimmerpflanzen, Vasen, Dekoration oder Glasstrukturen das Sichtfeld des Melders nicht blockieren.

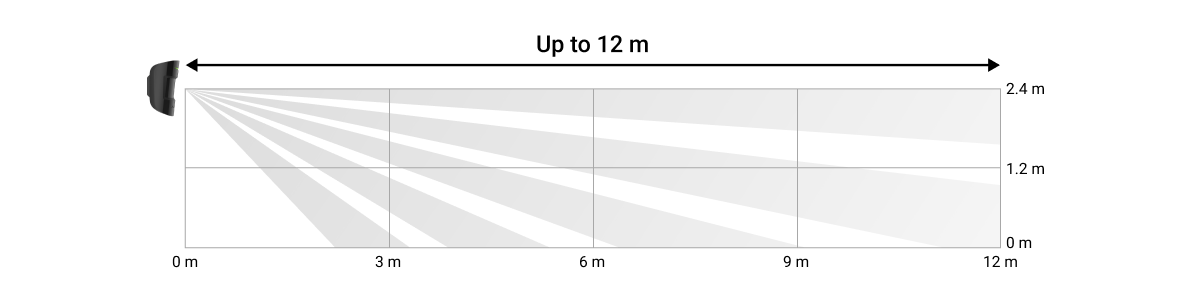

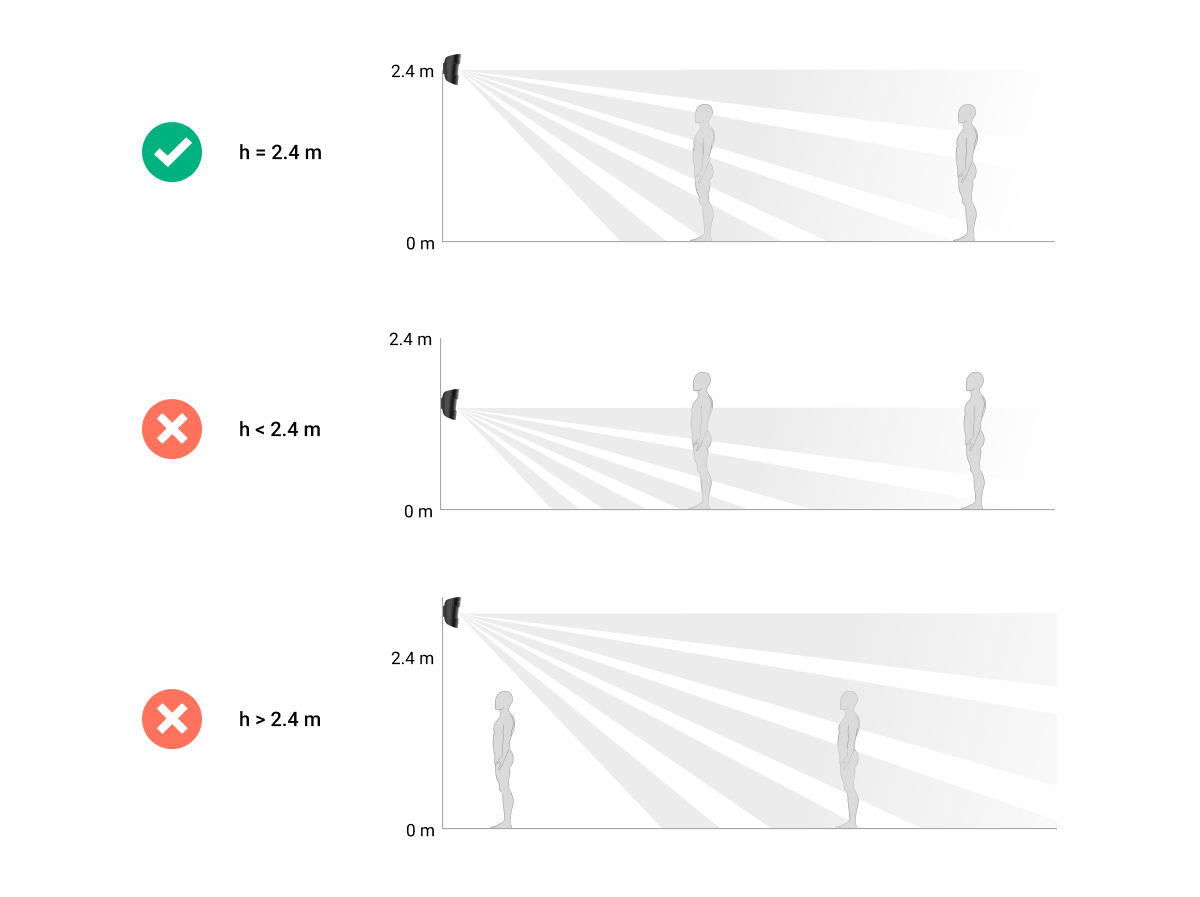

Wir empfehlen, den Melder in einer Höhe von 2,4 Metern zu installieren.
Wenn der Melder nicht in der empfohlenen Höhe installiert wird, wird der Bereich der Bewegungserkennungszone verkleinert und die Tierimmunitätsfunktion beeinträchtigt.
Warum Bewegungsmelder auf Tiere reagieren und wie dies vermieden werden kann
Installation des Melders
Stellen Sie vor der Installation des Melders sicher, dass Sie den optimalen Standort ausgewählt haben und die in diesem Handbuch enthaltenen Richtlinien einhalten!
Der CombiProtect-Melder kann an einer vertikalen Fläche oder in einer Ecke angebracht werden.

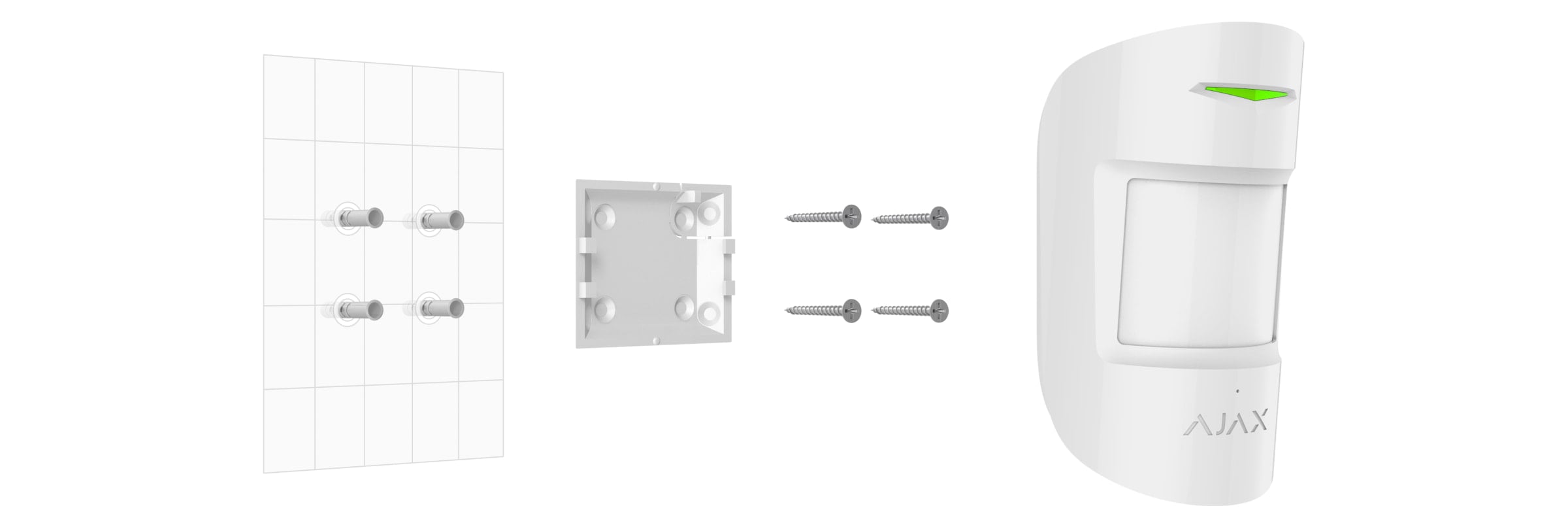

Befestigen Sie die SmartBracket-Platte mit Hilfe von mitgelieferten Schrauben an der Oberfläche, wobei Sie mindestens zwei Befestigungspunkte (einen davon — über dem Manipulationsschutz) verwenden müssen. Wenn Sie andere Befestigungselemente auswählen, stellen Sie sicher, dass diese die Platte nicht beschädigen oder verformen.
Das doppelseitige Klebeband darf nur zur vorübergehenden Befestigung des Melders verwendet werden. Das Band wird im Laufe der Zeit austrocknen, was zum Herunterfallen des Melders und zur Auslösung des Sicherheitssystems führen kann. Außerdem kann das Gerät bei einem Treffer infolge eines Aufpralls versagen.
Legen Sie den Melder auf die Befestigungsplatte. Wenn der Melder in SmartBracket befestigt ist, blinkt er mit einer LED — dies ist ein Signal, dass der Manipulationsschutz am Melder geschlossen ist.
Wenn die Leuchtanzeige des Melders nach der Installation in SmartBracket nicht betätigt wird, überprüfen Sie den Manipulationsschutzmodus in der App Ajax Systems und dann die Befestigungsdichte der Platte.
Wenn der Melder von der Oberfläche abgerissen oder von der Befestigungsplatte entfernt wird, erhalten Sie die Benachrichtigung.
Installieren Sie den Melder nicht wie folgt:
außerhalb der Räumlichkeiten (im Freien);
in Richtung des Fensters, wenn die Melderlinse direktem Sonnenlicht ausgesetzt ist;
gegenüber jedem Objekt mit sich schnell ändernder Temperatur (z. B. Elektro- und Gasheizungen);
gegenüber allen sich bewegenden Objekten mit einer Temperatur nahe der des menschlichen Körpers (bewegliche Vorhänge über dem Heizkörper);
gegenüber etwaigen reflektierenden Oberflächen (Spiegel);
an allen Orten mit schneller Luftzirkulation (Luftgebläse, offene Fenster oder Türen);
in der Nähe von Metallgegenständen oder Spiegeln, die eine Dämpfung und Abschirmung des Signals verursachen;
innerhalb von Räumlichkeiten, deren Temperatur und Feuchtigkeit außerhalb des zulässigen Bereichs liegen;
näher als 1 m von der Hub-Zentrale entfernt.
Wartung des Melders
Überprüfen Sie die Funktionsfähigkeit des CombiProtect-Melders regelmäßig.
Reinigen Sie das Meldergehäuse von Staub, Spinnweben und anderen Verunreinigungen, falls diese auftreten. Verwenden Sie eine weiche, trockene Serviette, die für die Wartung der Geräte geeignet ist.
Verwenden Sie zum Reinigen des Melders keine Substanzen, die Alkohol, Aceton, Benzin und andere aktive Lösungsmittel enthalten. Wischen Sie die Linse sehr sorgfältig und vorsichtig ab — Kratzer auf dem Kunststoff können die Empfindlichkeit des Melders beeinträchtigen.
Die vorinstallierte Batterie gewährleistet einen autonomen Betrieb von bis zu 5 Jahren (bei einer Abfragehäufigkeit der Hub-Zentrale von 3 Minuten). Wenn die Batterie des Melders entladen ist, sendet das Sicherheitssystem entsprechende Benachrichtigungen und die LED leuchtet sanft auf und erlischt, wenn der Melder eine Bewegung erkennt oder wenn der Manipulationsschutz betätigt wird.
Um die Batterie zu wechseln, schalten Sie das Gerät aus, lösen Sie drei Schrauben und entfernen Sie die Frontplatte des Melders. Wechseln Sie die Batterie unter Beachtung der Polarität gegen eine neue vom Typ CR123A aus.
Wie lange funktionieren Batterien in Ajax-Geräten und was beeinflusst deren Lebensdauer
Technischspezifische Angaben
Alle technischen Spezifikationen von CombiProtect Jeweller
Komplettsatz
CombiProtect
SmartBracket-Montageplatte
Batterie CR123A (vorinstalliert)
Einbausatz
Schnellstartanleitung
Garantie
Die Garantie für die Produkte der Limited Liability Company “Ajax Systems Manufacturing” gilt 2 Jahre nach dem Kauf und gilt nicht für die vorinstallierte Batterie.
Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich zunächst an den Support — in der Hälfte der Fälle können technische Probleme aus der Ferne behoben werden!
Der vollständige Text der Garantie
Technischer Support: support@ajax.systems
