Hub (2G) / (4G) Jeweller ist eine Hub-Zentrale des Ajax Systems. Sie steuert den Betrieb der verbundenen Geräte und interagiert mit Benutzern, PROs und Sicherheitsunternehmen.
Bitte beachten Sie, dass Hub (2G) / (4G) Jeweller einige Ajax Geräte nicht unterstützt. Eine detaillierte Liste der kompatiblen Geräte finden Sie in der Tabelle zur Gerätekompatibilität der Ajax Geräte.
Hub (2G) / (4G) Jeweller benötigt einen Internetzugang, um sich mit dem Ajax Cloud-Server zu verbinden. Als Kommunikationskanäle stehen Ethernet und eine SIM-Karte zur Verfügung. Sowohl Hub (2G) Jeweller als auch Hub (4G) Jeweller weisen ähnliche technische Merkmale auf, unterscheiden sich jedoch im GSM-Modem und bestimmten Einstellungen. Die 2G-Version unterstützt nur 2G-Netzwerke und die 4G-Version unterstützt 4G (LTE)-Netzwerke.
Verwenden Sie nach Möglichkeit beide Kommunikationskanäle, um eine zuverlässigere Kommunikation zwischen der Hub-Zentrale und der Ajax Cloud zu gewährleisten.
Die Verbindung zur Ajax Cloud ist erforderlich, um das System über Ajax Apps zu konfigurieren und zu verwalten, Benachrichtigungen über Alarme oder Ereignisse zu übertragen und die Software zu aktualisieren. Alle Daten in der Ajax Cloud werden durch einen mehrstufigen Schutz gesichert, und Informationen werden mit der Hub-Zentrale über einen verschlüsselten Kanal ausgetauscht.
Sie können das System effizient verwalten und schnell auf Alarme oder Benachrichtigungen reagieren mit iOS-, Android-, macOS- und Windows-Apps. Ein Administrator der Hub-Zentrale oder ein PRO-Benutzer mit den Rechten zur Systemkonfiguration kann die Ereignisse auswählen, über die Benutzer informiert werden sollen, sowie die Art der Benachrichtigung: per Push-Benachrichtigungen oder SMS.

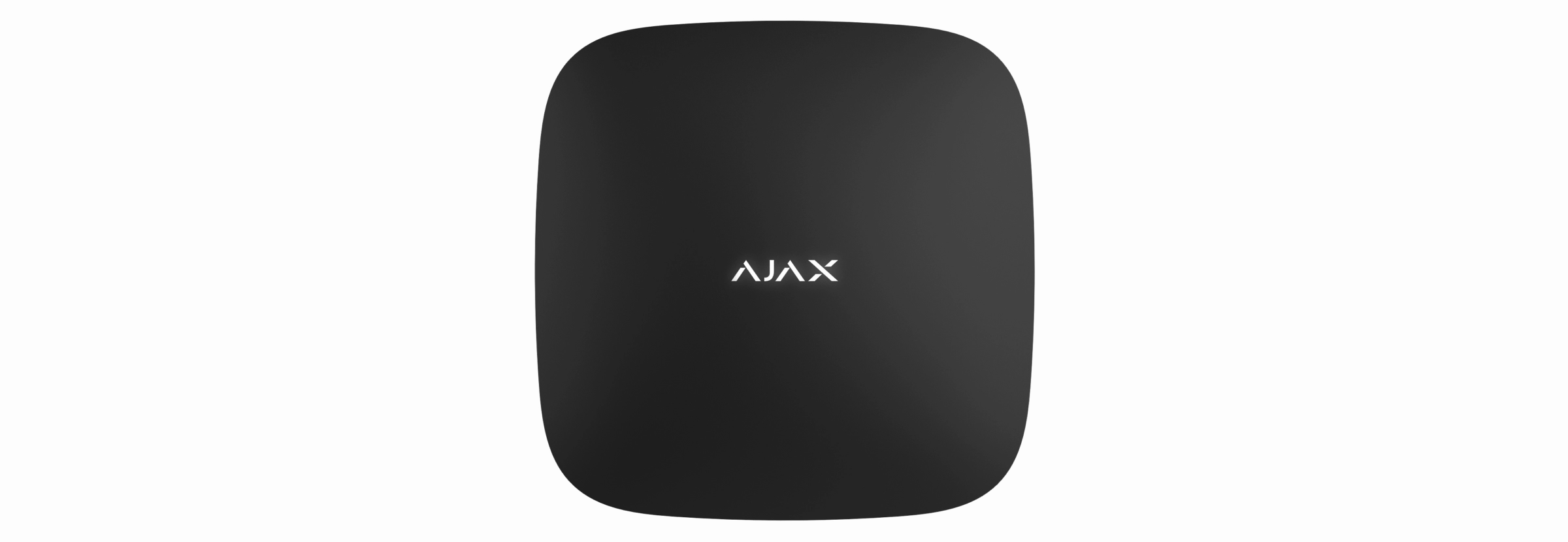

Funktionselemente
LED-Logo zur Anzeige des Status der Hub-Zentrale.
Die SmartBracket-Montageplatte. Schieben Sie sie mit Kraft nach unten, um sie zu entfernen.
Brechen Sie das perforierte Teil der Montageplatte nicht ab. Dies ist erforderlich, um den Sabotagekontakt bei jedem Versuch, die Hub-Zentrale zu demontieren, zu betätigen.
Buchse für Stromkabel.
Buchse für Ethernet-Kabel.
Steckplatz für die Micro-SIM-Karte.
QR-Code.
Sabotagekontakt.
Ein/Aus-Taste.
Kabelhalterungsklemme.
Funktionsprinzip
Hub (2G) / (4G) Jeweller überwacht den Systembetrieb durch Kommunikation mit hinzugefügten Geräten über das verschlüsselte Jeweller-Protokoll. Die Funkreichweite beträgt bis zu 2000 m im offenen Raum (d. h. ohne Wände, Türen oder Deckenkonstruktionen). Wenn der Melder ausgelöst wird, löst das System sofort Alarm aus, führt Szenarien aus und benachrichtigt das Sicherheitsunternehmen, die Leitstelle (NSL) sowie die Systembenutzer über den Vorfall.

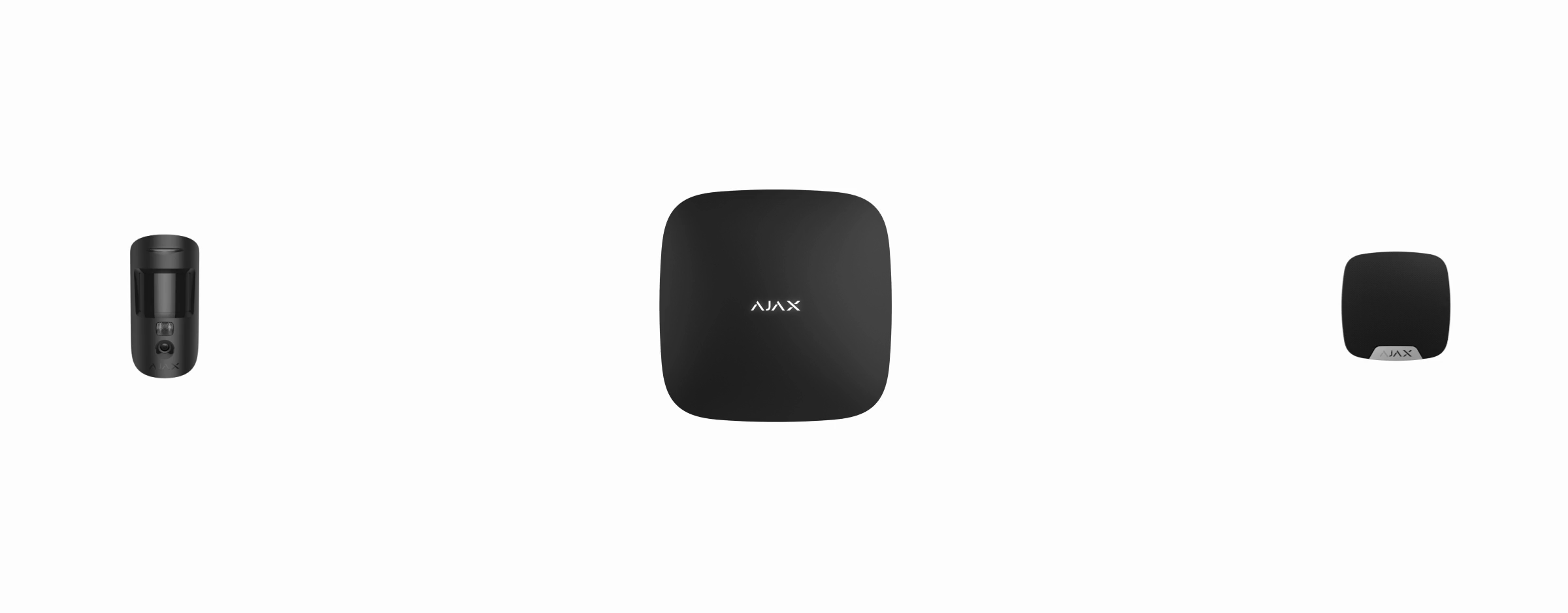

Sie können bis zu 100 Ajax Geräte an die Hub-Zentrale anschließen, um die Einrichtung vor Einbruch, Brand und Überschwemmung zu schützen. Steuern Sie elektrische Geräte entweder automatisch über Szenarien oder manuell über Ajax Apps.
Schutz vor Sabotage
Hub (2G) / (4G) Jeweller verfügt über zwei Kommunikationskanäle zur Verbindung mit dem Ajax Cloud Server: Ethernet und eine SIM-Karte. Dies ermöglicht es Ihnen, das Gerät gleichzeitig mit verschiedenen Kommunikationsanbietern zu verbinden. Wenn ein Kommunikationskanal ausfällt, schaltet die Hub-Zentrale automatisch auf einen anderen um und benachrichtigt das Sicherheitsunternehmen sowie die Systemnutzer.
Bei Störungen auf den Jeweller-Frequenzen oder bei Jamming-Versuchen wechselt das System nahtlos auf eine verfügbare Funkfrequenz und sendet Benachrichtigungen an die NSL des Sicherheitsunternehmens sowie an die Systemnutzer.
Die Hub-Zentrale überprüft regelmäßig die Kommunikationsqualität mit allen hinzugefügten Geräten. Sollte ein Gerät die Verbindung zur Hub-Zentrale verlieren, wird eine Benachrichtigung über den Vorfall an alle Systemnutzer (je nach Einstellungen) und an die NSL des Sicherheitsunternehmens gesendet.
Niemand kann die Hub-Zentrale unbemerkt trennen, selbst wenn das System unscharf geschaltet ist. Wenn ein Eindringling versucht, das Gerät zu demontieren, wird sofort der Sabotagekontakt ausgelöst. Die Systemnutzer und das Sicherheitsunternehmen erhalten Benachrichtigungen über die Auslösung.
Die Hub-Zentrale überprüft regelmäßig die Verbindung mit dem Ajax Cloud Server. Das Abfrageintervall wird in den Einstellungen der Hub-Zentrale festgelegt. Standardmäßig benachrichtigt der Server Benutzer und das Sicherheitsunternehmen innerhalb von 60 Sekunden nach Verbindungsabbruch.
Der integrierte Notstromakku gewährleistet bis zu 15 Stunden autonomen Betrieb, wenn die Ethernet-Verbindung ausgeschaltet ist. Aus diesem Grund läuft das System auch dann weiter, wenn die Stromversorgung in der Anlage unterbrochen wird. Um die Akkulaufzeit zu verlängern oder die Hub-Zentrale an ein 6-V- oder 12–24-V-Netz anzuschließen, verwenden Sie ein Netzteil:
Hub (2G) Jeweller — 12V PSU for Hub/Hub Plus/ReX
Hub (4G) Jeweller — 6V PSU (type A), 12–24V PSU (type A)
OS Malevich
Hub (2G) / (4G) Jeweller wird vom Echtzeit-Betriebssystem OS Malevich gesteuert. Das System ist immun gegen Viren und Cyberangriffe.
Anschluss für Videoüberwachung
Mit dem Ajax System können Sie Videoüberwachungsgeräte hinzufügen, darunter Ajax Kameras und NVRs sowie IP-Kameras und Videorekorder von Drittanbietern, die das RTSP-Protokoll unterstützen.
Ajax Kameras und NVRs benötigen keine Hub-Zentrale. Sie werden direkt zum Space hinzugefügt und können im Ajax System unabhängig von der Hub-Zentrale verwendet werden.
Kameras und Videorekorder von Drittanbietern können entweder direkt mit der Hub-Zentrale oder mit einem Ajax NVR verbunden werden.
Verwenden Sie für Hub-Zentralen mit OS Malevich 2.42.111 oder höher den Rechner der Videogeräte, um die maximale Anzahl an Videogeräten von Drittanbietern zu überprüfen, die dem System hinzugefügt werden können. Der Rechner bietet die aktuellen Grenzwerte für Videogeräte.
Für Hub-Zentralen mit OS Malevich-Versionen vor 2.42.111 hängt die maximale Anzahl an Drittanbieter-Kameras, die direkt mit der Hub-Zentrale verbunden werden können, vom Modell der Hub-Zentrale ab. Weitere Informationen finden Sie im Blogartikel Wie man eine IP-Kamera konfiguriert und mit dem Ajax System verbindet. Weitere Integrationsbeispiele finden Sie in den folgenden Artikeln:
- Wie verbindet man einen Dahua-Videorekorder oder eine Kamera mit Ajax
- Wie verbindet man einen Videorekorder und eine EZVIZ-, Hikvision- und Safire-Kamera mit Ajax
Automatisierungsszenarien
Nutzen Sie Szenarien, um das System zu automatisieren und die Anzahl der Routinevorgänge zu reduzieren. Passen Sie den Sicherheitszeitplan und die Programmaktionen von Automatisierungsgeräten als Reaktion auf einen Alarm, das Drücken des Buttons oder nach Zeitplan an. Ein Szenario kann per Fernzugriff in der Ajax App erstellt werden.
Hub (2G) / (4G) Jeweller unterstützt keine Szenarien, die auf Temperatur, Luftfeuchtigkeit,CO₂-Konzentration und die Berührung des LightSwitch Jeweller basieren.
Szenario im Ajax System erstellen und konfigurieren
LED-Anzeige
Die Hub-Zentrale verfügt über zwei Modi für die Statusanzeige:
- Verbindung Hub-Zentrale – Server.
- Warnungen und Störungen.
Verbindung Hub-Zentrale – Server
Der Modus Verbindung Hub-Zentrale – Server ist standardmäßig aktiviert. Die LED der Hub-Zentrale verfügt über eine Liste von Anzeigen, die den Systemzustand oder auftretende Ereignisse anzeigen. Das Ajax Logo auf der Vorderseite der Hub-Zentrale kann je nach Zustand rot, weiß, violett, gelb, blau oder grün leuchten.
Anzeige | Ereignis | Hinweis |
|---|---|---|
Leuchtet weiß auf. | Es sind zwei Kommunikationskanäle angeschlossen: Ethernet und eine SIM-Karte. | Wenn die externe Stromversorgung ausgeschaltet ist, blinkt die Anzeige alle 10 Sekunden. Bei einem Stromausfall beginnt die Anzeige der Hub-Zentrale nicht sofort, sondern erst nach 180 Sekunden zu blinken. |
Leuchtet grün. | Es ist ein Kommunikationskanal verbunden: Ethernet oder eine SIM-Karte. | Wenn die externe Stromversorgung ausgeschaltet ist, blinkt die Anzeige alle 10 Sekunden. Bei einem Stromausfall beginnt die Anzeige der Hub-Zentrale nicht sofort, sondern erst nach 180 Sekunden zu blinken. |
Leuchtet rot auf. | Die Hub-Zentrale ist nicht mit dem Internet verbunden oder es besteht keine Verbindung zum Ajax Cloud Server. | Wenn die externe Stromversorgung ausgeschaltet ist, blinkt die Anzeige alle 10 Sekunden. Bei einem Stromausfall beginnt die Anzeige der Hub-Zentrale nicht sofort, sondern erst nach 180 Sekunden zu blinken. |
Leuchtet nach einem Stromausfall 180 Sekunden lang auf und blinkt dann alle 10 Sekunden. | Die externe Stromversorgung ist unterbrochen. | Die Farbe der LED-Anzeige hängt von der Anzahl der verbundenen Kommunikationskanäle ab. |
Blinkt rot. | Die Hub-Zentrale wird auf die Werkseinstellungen zurückgesetzt. |
Wenn Sie eine Anzeige sehen, die nicht in diesem Benutzerhandbuch aufgeführt ist, kontaktieren Sie bitte unseren technischen Support.
Zugriff auf Anzeigen
Die Nutzer der Hub-Zentrale können die Anzeige Warnungen und Störungen sehen, nachdem sie:
- das System über das Ajax Bedienteil scharf/unscharf geschaltet haben;
- die richtige Benutzer-ID oder den persönlichen Code über das Bedienteil eingegeben und eine bereits ausgeführte Aktion durchgeführt haben (z. B. das System ist unscharf geschaltet und die Unscharfschalttaste auf dem Bedienteil wurde gedrückt);
- die Taste auf SpaceControl gedrückt haben, um das System scharf/unscharf zu schalten oder den Nachtmodus zu aktivieren;
- das System über die Ajax Apps scharf/unscharf geschaltet haben.
Warnungen und Störungen
Warnungen und Störungen
Die Funktion kann in den Einstellungen der Hub-Zentrale in der PRO App aktiviert werden (Hub-Zentrale → Einstellungen → Dienste → LED-Anzeige).
Die Anzeige ist für Hub-Zentralen mit der Firmware-Version OS Malevich 2.14 oder höher sowie in Apps ab den folgenden Versionen oder höher verfügbar:
- Ajax PRO: Tool for Engineers 2.22.2 für iOS.
- Ajax PRO: Tool for Engineers 2.25.2 für Android.
- Ajax PRO Desktop 3.5.2 für macOS.
- Ajax PRO Desktop 3.5.2 für Windows.
Anzeige | Ereignis | Hinweis |
|---|---|---|
Änderung des Zustands der Hub-Zentrale | ||
Weiße LED blinkt einmal pro Sekunde. | Zweistufige Scharfschaltung oder Ausgangsverzögerung. | Eines der Geräte führt eine Zweistufige Scharfschaltung oder eine Ausgangsverzögerung aus. |
Grüne LED blinkt einmal pro Sekunde. | Eingangsanzeige. | Eines der Geräte führt eine Eingangsverzögerung aus. |
Weiße LED leuchtet für 2 Sekunden auf. | Scharfschaltung ist abgeschlossen. | Die Hub-Zentrale (oder eine der Gruppen) ändert ihren Zustand von Unscharf zu Scharf. |
Grüne LED leuchtet 2 Sekunden lang auf. | Unscharfschaltung ist abgeschlossen. | Die Hub-Zentrale (oder eine der Gruppen) ändert ihren Zustand von Scharf zu Unscharf. |
Warnungen und Störungen | ||
Rote und violette LEDs blinken abwechselnd für 5 Sekunden. | Bestätigter Notfallalarm. | Zustand nach bestätigtem Notfallalarm nicht wiederhergestellt. Die Anzeige wird nur eingeblendet, wenn in den Einstellungen Wiederherstellung nach einem bestätigten Notfallalarm aktiviert ist. |
Rote LED leuchtet 5 Sekunden lang auf. | Einzelner Notfallalarm. | Nach einem einzelnen Notfallalarm befindet sich das System in einem nicht zurückgesetzten Zustand. Die Anzeige wird nicht angezeigt, wenn ein bestätigter Notfallalarm vorliegt. Die Anzeige wird nur eingeblendet, wenn in den Einstellungen Wiederherstellung nach einem einzelnen Notfallalarm aktiviert ist. |
Rote LED blinkt. | Die Anzahl der Blinksignale entspricht der Gerätenummer des Überfallmelders (DoubleButton), der den Notfallalarm als Erster auslöste. | Es liegt ein nicht wiederhergestellter Zustand nach einem bestätigten oder einzelnen Notfallalarm vor:
oder
|
Gelbe und violette LEDs blinken abwechselnd für 5 Sekunden. | Bestätigter Einbruchalarm. | Nach einem bestätigten Einbruchalarm befindet sich das System in einem nicht zurückgesetzten Zustand. Die Anzeige wird nur eingeblendet, wenn in den Einstellungen Wiederherstellung nach einem bestätigten Einbruchalarm aktiviert ist. |
Gelbe LED leuchtet 5 Sekunden lang auf. | Einzelner Einbruchalarm. | Nach dem Einbruchalarm besteht ein nicht wiederhergestellter Zustand. Die Anzeige wird nicht eingeblendet, wenn ein bestätigter Einbruchalarm vorliegt. Die Anzeige wird nur eingeblendet, wenn die Wiederherstellung nach einem einzelnen Einbruchalarm in den Einstellungen aktiviert ist. |
Gelbe LED blinkt. | Die Anzahl der Blinksignale entspricht der Nummer des Geräts, das den Einbruchalarm zuerst ausgelöst hat. | Nach einem bestätigten oder einzelnen Einbruchalarm liegt ein nicht wiederhergestellter Zustand vor:
oder
|
Rote und blaue LEDs blinken 5 Sekunden lang abwechselnd. | Deckelöffnung. | Es liegt ein nicht zurückgesetzter Sabotagealarm oder ein offener Deckel an einem beliebigen Gerät oder der Hub-Zentrale vor. Die Anzeige wird nur eingeblendet, wenn die Wiederherstellung nach Deckelöffnung in den Einstellungen aktiviert ist. |
Gelbe und blaue LEDs blinken abwechselnd für 5 Sekunden. | Andere Störungen. | Es liegt ein nicht wiederhergestellter Fehlerzustand oder eine Störung eines Gerätes oder der Hub-Zentrale vor. Die Anzeige wird nur eingeblendet, wenn in den Einstellungen die Wiederherstellung nach anderen Störungen aktiviert ist. Derzeit ist Wiederherstellung nach Fehlern in Ajax Apps nicht verfügbar. |
Dunkelblaue LED leuchtet 5 Sekunden lang auf. | Dauerhafte Deaktivierung | Eines der Geräte ist vorübergehend deaktiviert oder die Meldungen über den Zustand des Deckels sind deaktiviert. |
Blaue LED leuchtet 5 Sekunden lang auf. | Automatische Deaktivierung. | Eines der Geräte wurde automatisch durch den Öffnungstimer oder durch die Anzahl der Auslösungen deaktiviert. |
Grüne und blaue LEDs blinken abwechselnd. | Ablauf des Alarmtimers. | Wird nach Ablauf des Alarmtimers (zur Alarmbestätigung) angezeigt. |
Wenn kein Ereignis im System vorliegt (kein Alarm, keine Störung, keine Deckelöffnung usw.), zeigt die LED zwei Zustände der Hub-Zentrale an:
- Scharf / Teilscharf / Nachtmodus aktiv: die LED leuchtet weiß.
- Unscharf: die LED leuchtet grün.
Bei Hub-Zentralen mit der Firmware OS Malevich 2.15.2 und höher leuchtet die LED grün, wenn die Hub-Zentrale auf Scharf/Teilscharf geschaltet ist oder der Nachtmodus aktiviert wurde.
Alarmanzeige
Wenn das System unscharf geschaltet ist und eine der in der Tabelle aufgeführten Anzeigen vorhanden ist, blinkt die gelbe LED einmal pro Sekunde.
Wenn es mehrere Zustände im System gibt, werden die Anzeigen nacheinander in der gleichen Reihenfolge wie in der Tabelle dargestellt.
Ajax Konto
Um das System zu konfigurieren, installieren Sie die Ajax App und erstellen Sie ein Konto. Errichter sowie Sicherheits- und Überwachungsunternehmen verwenden Ajax PRO-Konten, um das System für Benutzer zu konfigurieren.
So erstellen Sie ein Ajax Konto
Es ist nicht notwendig, für jede Hub-Zentrale ein neues Konto zu erstellen, da ein Konto mehrere Systeme verwalten kann. Bei Bedarf können für jede Hub-Zentrale separate Zugriffsrechte konfiguriert werden.
Sowohl die Benutzer- und Systemeinstellungen als auch die Parameter der angeschlossenen Geräte werden in der Hub-Zentrale gespeichert. Wenn Sie den Administrator der Hub-Zentrale ändern oder Benutzer hinzufügen bzw. entfernen, werden die Einstellungen der zur Hub-Zentrale hinzugefügten Geräte nicht zurückgesetzt.
Verbindung der Hub-Zentrale mit Ajax Cloud
Entfernen Sie die SmartBracket-Montageplatte, indem Sie sie mit Kraft nach unten schieben.
Schließen Sie das Netzteil und die Ethernet-Kabel an die entsprechenden Anschlüsse an.
1 — Buchse für Stromkabel.
2 — Buchse für Ethernet-Kabel.
3 – Steckplatz für die Micro-SIM-Karte.
4 — Kabelhalterungsklemme.
Halten Sie die Ein/Aus-Taste 2 Sekunden lang gedrückt, bis das Logo aufleuchtet. Die Hub-Zentrale benötigt etwa 2 Minuten, um die verfügbaren Kommunikationskanäle zu identifizieren.
Die hellgrüne oder weiße Logo-Farbe zeigt an, dass die Hub-Zentrale mit der Ajax Cloud verbunden ist.
Falls die Ethernet-Verbindung nicht automatisch hergestellt wird, deaktivieren Sie Proxy und Filterung nach MAC-Adressen und aktivieren Sie DHCP in den Router-Einstellungen – die Hub-Zentrale erhält dann eine IP-Adresse. Bei der nächsten Einrichtung können Sie in den Ajax Apps eine statische IP-Adresse festlegen.
Um die Hub-Zentrale mit dem GSM-Netz zu verbinden, benötigen Sie eine Micro-SIM-Karte mit deaktivierter PIN-Code-Abfrage (Sie können diese mit einem Mobiltelefon deaktivieren) sowie ein ausreichendes Guthaben auf dem Konto, um die GPRS- und SMS-Dienste zu bezahlen.
In einigen Regionen wird Hub (2G) / (4G) Jeweller mit der Ajax SIM-Karte oder einer SIM-Karte eines Drittanbieters verkauft.
Für Hub (4G) Jeweller benötigen Ajax SIM-Karten zur Aktivierung OS Malevich 2.16 oder höher.
Für Hub (2G) Jeweller benötigen Ajax SIM-Karten zur Aktivierung OS Malevich 2.15.7 oder höher.
Wenn die Hub-Zentrale nicht mit dem Mobilfunknetz verbunden ist, verwenden Sie Ethernet, um die Netzwerkparameter einzurichten: Roaming, APN-Zugangspunkt, Benutzername und Passwort. Wenden Sie sich an Ihren Mobilfunkbetreiber, um diese Optionen zu erfahren.
Hub-Zentrale zur Ajax App hinzufügen
Der App-Zugriff auf alle Systemfunktionen (insbesondere die Anzeige von Benachrichtigungen) ist eine zwingende Voraussetzung für die Steuerung des Ajax Systems über das Smartphone/Tablet.
Öffnen Sie die Ajax App und loggen Sie sich in Ihr Konto ein.
Wählen Sie einen Space aus oder erstellen Sie einen neuen.
Die Space-Funktionalität ist für Apps ab den folgenden Versionen verfügbar:
- Ajax Security System 3.0 für iOS;
- Ajax Security System 3.0 für Android;
- Ajax PRO: Tool for Engineers 2.0 für iOS;
- Ajax PRO: Tool for Engineers 2.0 für Android;
- Ajax PRO Desktop 4.0 für macOS;
- Ajax PRO Desktop 4.0 für Windows.
Öffnen Sie das Menü Hub-Zentrale hinzufügen und wählen Sie aus, wie Sie eine neue Hub-Zentrale hinzufügen möchten: manuell oder mit einem Schritt-für-Schritt-Tutorial.
Geben Sie bei der Registrierung den Namen der Hub-Zentrale ein und scannen Sie den QR-Code unter der SmartBracket-Montageplatte (oder geben Sie die ID manuell ein).
Warten Sie, bis die Hub-Zentrale registriert ist und in der App angezeigt wird.
Beim Hinzufügen des Geräts schlägt die Ajax App außerdem die Aktivierung der Ajax Services vor, sofern welche für das Gerät oder das System verfügbar sind.
Die Verfügbarkeit der Services hängt von folgenden Faktoren ab:
- Die Rolle des Benutzerkontos des Benutzers, der das Gerät hinzufügt.
- Verfügbarkeit der Ajax Services für Ihre Rolle des Benutzerkontos in Ihrer Region.
- Wenn bereits ein PRO-Nutzer oder ein Unternehmen zum Space hinzugefügt wurde und das Gerät vom Endnutzer hinzugefügt wird, muss geprüft werden, ob der PRO-Nutzer oder das Unternehmen dem Endnutzer die Berechtigung zur Aktivierung von Diensten erteilt hat.
Hinzufügen einer Hub-Zentrale, die bereits über Administratorzugriff verfügt
Wenn Sie versuchen, eine Hub-Zentrale hinzuzufügen, die bereits zu einem anderen Space gehört und einen Administrator, einen PRO-Benutzer mit vollen Rechten oder ein Unternehmen verfügt, fordert das System Sie auf, eine Beitrittsanfrage an die aktuellen Administratoren zu senden.
Um fortzufahren, folgen Sie den oben genannten Schritten 1 bis 5 und wählen Sie dann Anfrage senden. Wenn Ihre Anfrage genehmigt wird, werden Sie dem Space hinzugefügt, in dem die Hub-Zentrale bereits konfiguriert ist.
Beachten Sie, dass kein neuer Space für Sie erstellt wird; Sie werden stattdessen dem bestehenden Space hinzugefügt.
Um herauszufinden, wer Administratorrechte auf der Hub-Zentrale hat, lesen Sie den Artikel oder wenden Sie sich an den technischen Support.
Störungen
Die Hub-Zentrale kann Störungen melden. Durch Klicken auf wird die Liste aller Störungen geöffnet. Das Feld Störungen ist unter Gerätezuständen verfügbar und wird nur angezeigt, wenn eine Störung erkannt wird, z. B.:
- keine externe Stromversorgung;
- niedrige Akkuladung;
- Deckelöffnung;
- hoher Störpegel auf den Jeweller-Frequenzen.
Symbole
Symbole zeigen einige Zustände der Hub-Zentrale an. Sie können diese in der Ajax App im Menü Geräte sehen.
Symbole | Bedeutung |
|---|---|
Die SIM-Karte arbeitet im 2G-Netz. | |
Die SIM-Karte arbeitet in einem 4G (LTE)-Netz. Nur für Hub (4G) Jeweller verfügbar. | |
Die SIM-Karte ist nicht installiert. | |
Die SIM-Karte ist defekt oder mit einem PIN-Code versehen. | |
Der Ladezustand des Akkus der Hub-Zentrale. Wird in 5 %-Schritten angezeigt. | |
Fehler der Hub-Zentrale erkannt. Die Liste ist im Menü der Zustände Hub-Zentrale verfügbar. | |
Die Hub-Zentrale ist direkt mit der NSL des Sicherheitsunternehmens verbunden. | |
Die Hub-Zentrale hat die Verbindung zur NSL des Sicherheitsunternehmens über eine direkte Verbindung verloren. |
Zustände
Zustände finden Sie in der Ajax App:
- Wählen Sie den gewünschten Space aus, wenn Sie mehrere haben oder eine PRO App verwenden.
- Gehen Sie auf die Registerkarte Geräte
.
- Wählen Sie Hub (2G) / (4G) Jeweller aus der Liste aus.
Parameter | Bedeutung |
|---|---|
Störung | Klicken Sie auf Das Feld erscheint nur, wenn eine Störung festgestellt wird. |
Systemwiederherstellung erforderlich | Das Feld erscheint nur, wenn die entsprechende Option aktiviert ist und einige Alarme und/oder Störungen vor dem Scharfschalten behoben werden sollten. |
Mobilfunk-Signalstärke | Dies zeigt die Signalstärke des Mobilfunknetzes für eine aktive SIM-Karte an. Wir empfehlen, die Hub-Zentrale an Orten mit einer Signalstärke von 2 bis 3 Balken zu installieren. Wenn die Signalstärke schwach ist (0 oder 1 Balken), kann die Hub-Zentrale keine SMS über ein Ereignis oder einen Alarm senden. |
Verbindung | Verbindungsstatus zwischen der Hub-Zentrale und der Ajax Cloud:
|
Akku-Ladung | Akkustand des Geräts. Wird als Prozentsatz angezeigt. |
Deckel | Status des Sabotagekontakts, der auf das Abnehmen der Hub-Zentrale reagiert:
|
Externe Stromversorgung | Status des Versorgungsanschlusses:
|
Mobile Daten | Der Verbindungsstatus der Hub-Zentrale zum mobilen Internet:
Wenn die Hub-Zentrale über genügend Guthaben auf dem Konto verfügt oder über Bonus-SMS verfügt, kann sie SMS-Nachrichten senden, selbst wenn der Status Nicht verbunden in diesem Feld angezeigt wird. |
Ethernet | Status der Internetverbindung der Hub-Zentrale über Ethernet:
|
Aktive SIM-Karte | Dies zeigt die aktive SIM-Karte an. |
Mittlerer Rauschpegel (dBm) | Geräuschleistungspegel auf Jeweller-Frequenzen am Installationsort der Hub-Zentrale. Der zulässige Wert beträgt –80 dBm oder weniger. Zum Beispiel werden –95 dBm als akzeptabel und –70 dBm als ungültig angesehen. |
Leitstelle | Der Status der direkten Verbindung der Hub-Zentrale zur NSL des Sicherheitsunternehmens:
Wenn dieses Feld angezeigt wird, verwendet das Sicherheitsunternehmen eine direkte Verbindung, um Ereignisse und Alarme des Sicherheitssystems zu empfangen. |
Modell der Hub-Zentrale | Name des Modells der Hub-Zentrale. |
Hardware | Hardware-Version. Kann nicht aktualisiert werden. |
Firmware | Firmware-Version. Kann aus per Fernzugriff aktualisiert werden. |
Geräte-ID | ID der Hub-Zentrale / Seriennummer. Ebenfalls auf der Geräteverpackung, der Leiterplatte und dem QR-Code unter der SmartBracket-Montageplatte zu finden. |
IMEI | Eine eindeutige 15-stellige Seriennummer zur Identifizierung des Modems der Hub-Zentrale in einem GSM-Netz. Sie wird nur angezeigt, wenn eine SIM-Karte in der Hub-Zentrale installiert ist. Diese Anzeige wird nur bei Hub 4G Jeweller eingeblendet. |
Einstellungen der Hub-Zentrale
Die Einstellungen können in der Ajax App geändert werden:
- Wählen Sie den gewünschten Space aus, wenn Sie mehrere haben oder eine PRO App verwenden.
- Gehen Sie auf die Registerkarte Geräte
- Wählen Sie Hub (2G) / (4G) Jeweller aus der Liste aus.
- Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol [gear icon] in der oberen rechten Ecke klicken.
- Stellen Sie die gewünschten Parameter ein.
- Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.
Mithilfe von Einstellungsvorlagen können PRO-Benutzer mit einem Ajax System mehrere vorkonfigurierte Einstellungen gleichzeitig auf eine Gerätegruppe anwenden. Diese Funktion ist nur für Hub (4G) Jeweller verfügbar.
Name
Der Name der Hub-Zentrale wird im Text der SMS und der Push-Benachrichtigung angezeigt. Der Name kann aus bis zu 12 kyrillischen oder 24 lateinischen Zeichen bestehen.
Raum
Auswahl des virtuellen Raums für die Hub-Zentrale. Der Name des Raums wird im Text der SMS und der Push-Benachrichtigung angezeigt.
Ethernet
Einstellungen für die kabelgebundene Internetverbindung.
Verbindung über Ethernet: Diese Oprtion ermöglicht Ihnen, Ethernet auf der Hub-Zentrale zu aktivieren und zu deaktivieren. Verbindungstyp: Auswahl der Art der IP-Adresse, die die Hub-Zentrale empfängt: dynamisch oder statisch.
DHCP
Statisch
Mobilfunkverbindung
Mobilfunkverbindung aktivieren/deaktivieren, Verbindungen konfigurieren und Konten überprüfen.
Die Hub-Zentrale mit installierter und aktivierter Ajax SIM unterstützt die Funktion Resilient SIM, die es dem System ermöglicht, jederzeit eine zuverlässige Mobilfunkverbindung aufrechtzuerhalten. Wenn die Datenübertragung fehlschlägt, ermöglicht diese Funktion dem System, ein stabileres Mobilfunknetz zu suchen und sich damit zu verbinden. Weitere Informationen finden Sie im folgenden Blogartikel:
Modem-Einstellungen
- Mobile Daten: Deaktiviertung und Aktivierung einer SIM-Karte in der Hub-Zentrale.
- Roaming: Wenn es aktiviert ist, kann eine in der Hub-Zentrale installierte SIM-Karte beim Roaming funktionieren.
- Fehler der Netzwerkregistrierung ignorieren : Wenn diese Einstellung aktiviert ist, ignoriert die Hub-Zentrale Fehler bei Verbindungsversuchen über eine SIM-Karte. Aktivieren Sie diese Option, wenn eine SIM-Karte keine Verbindung zum Netzwerk herstellen kann.
- Kommunikationsprüfung beim Netzwerkbetreiber deaktivieren : Wenn diese Einstellung aktiviert ist, ignoriert die Hub-Zentrale Kommunikationsfehler des Betreibers. Aktivieren Sie diese Option, wenn eine SIM-Karte keine Verbindung zum Netzwerk herstellen kann.
SIM-Karten
- SIM 1: zeigt die Nummer der installierten SIM-Karten an. Klicken Sie auf das Feld, um zu den Einstellungen der SIM-Karte zu gelangen.
Einstellungen der SIM-Karte
- APN, Benutzername und Passwort: Einstellungen für die Verbindung zum Internet über eine SIM-Karte. Um die Einstellungen Ihres Mobilfunkanbieters zu erfahren, wenden Sie sich an den Kundendienst Ihres Anbieters.
Mobildatennutzung
- Eingehend: Die Menge an Daten, die von der Hub-Zentrale empfangen wird. Anzeige in KB oder MB.
- Ausgehend: Die Menge an Daten, die von der Hub-Zentrale gesendet wird. Anzeige in KB oder MB.
Bitte beachten Sie, dass die Daten von der Hub-Zentrale berechnet werden und von den Statistiken Ihres Betreibers abweichen können.
Statistiken zurücksetzen: mir dieser Option kann die Statistik des ein- und ausgehenden Datenverkehrs zurückgesetzt werden.
Guthaben abfragen
Geben Sie den USSD-Code zur Guthabenabfrage (bereitgestellt von Ihrem Betreiber) ein und klicken Sie auf Guthaben abfragen.
Bedienteil-Zugangscodes
Einrichtung von Codes für Personen, die nicht im System registriert sind.
Hub (2G) Jeweller unterstützt keine Zugangscodes.
Mit dem Update OS Malevich 2.13.1 haben wir außerdem die Möglichkeit hinzugefügt, ein Passwort für Personen zu erstellen, die nicht mit der Hub-Zentrale verbunden sind. Dies ist z. B. nützlich, um einer Reinigungsfirma Zugang zur Sicherheitssteuerung zu geben. Wenn Sie den Zugangscode kennen, brauchen Sie ihn nur über das Ajax Bedienteil einzugeben, um das System scharf oder unscharf zu schalten.
So richten Sie einen Zugangscode für eine nicht im System registrierte Person ein:
- Drücken Sie auf Code hinzufügen.
- Geben Sie einen Benutzernamen und einen Zugangscode ein.
- Drücken Sie auf Hinzufügen.
Um einen Bedrohungscode, einen Zugangscode, Einstellungen für den Gruppenzugriff, den Nachtmodus, die Code-ID zu ändern, den Code vorübergehend zu deaktivieren oder zu löschen, wählen Sie den Code aus der Liste aus und nehmen Sie die Änderungen vor.
Die erstellten Zugangscodes sind für alle an die Hub-Zentrale angeschlossenen Bedienteile gültig. Hub (4G) Jeweller unterstützt bis zu 50 Zugangscodes.
Wie man die Sicherheit mit Zugangscodes auf KeyPad Jeweller verwaltet
Erfassungsbereichstest
Mit dieser Funktion wird der Erfassungsbereichstest für die angeschlossenen Melder gestartet. Dieser Test bestimmt, ob die Melder korrekt funktionieren, und legt die Entfernung fest, in der sie Alarme erkennen.
Test der Systemgeräte
Mit diesem Test können Sie alle Melder überprüfen und ihre ordnungsgemäße Funktion sicherstellen. Wenn das System in den Testmodus geschaltet wird, löst es keinen Alarm aus und sendet ihn nicht an die Überwachungssoftware. Dadurch kann jeder Melder oder jedes Gerät ausgelöst werden, ohne einen Falschalarm zu verursachen. Das System meldet jedoch weiterhin Fehlfunktionen und Sabotagealarm an die Überwachungssoftware.
Im Menü des Tests der Systemgeräte können Sie die Zeit für das automatische Beenden des Tests der Systemgeräte einstellen, die neuesten Testergebnisse überprüfen und den Test starten/beenden.
Hub (2G) Jeweller unterstützt die Funktion für den Test der Systemgeräte nicht.
Jeweller
Konfigurieren Sie das Ping-Intervall zwischen der Hub-Zentrale und dem Gerät. Die Einstellungen bestimmen, wie häufig die Hub-Zentrale mit den Geräten kommuniziert und wie schnell ein Verbindungsverlust erkannt wird.
- Ping-Intervall des Geräts, s: bestimmt die Frequenz, mit der die angeschlossenen Geräte von der Hub-Zentrale abgefragt werden. Das kürzere Intervall (in Sekunden) bedeutet eine schnellere Übertragung der Ereignisse zwischen der Hub-Zentrale und den angeschlossenen Geräten (standardmäßig 36 Sekunden).
- Anzahl verpasster Pings zur Feststellung eines Verbindungsfehlers: ein Zähler der nicht zugestellten Pakete (8 Pakete standardmäßig).
Die Zeit bis zur Auslösung des Alarms aufgrund eines Kommunikationsausfalls zwischen der Hub-Zentrale und dem Gerät wird nach folgender Formel berechnet:
Ping-Intervall des Geräts × Anzahl verpasster Pings zur Feststellung eines Verbindungsfehlers
Beachten Sie, dass eine Verkürzung des Abfrageintervalls die Lebensdauer des mitgelieferten Akkus verringert.
Beachten Sie, dass das Ping-Intervall die maximale Anzahl der angeschlossenen Geräte reduziert:
Ping-Intervall des Geräts | Verbindungslimit |
|---|---|
12 Sekunden | 39 Geräte |
24 Sekunden | 79 Geräte |
36 und mehr Sekunden | 100 Geräte |
Unabhängig von den Einstellungen können Sie bis zu 10 Sirenen oder Bedienteile mit eingebautem Signalgeber und einen Funk-Signalverstärker an die Hub-Zentrale anschließen.
Hub (4G) Jeweller mit OS Malevich 2.33 und späteren Versionen unterstützt den Anschluss von bis zu 10 Sirenen und bis zu 50 Bedienteilen mit eingebautem Signalgeber.
Service
Gruppe von Serviceeinstellungen der Hub-Zentrale. Diese sind in zwei Gruppen unterteilt: Allgemeine Einstellungen und erweiterte Einstellungen.
Allgemeine Einstellungen
LED-Helligkeit
Einstellung der Helligkeit der LED-Hintergrundbeleuchtung des Logos der Hub-Zentrale. Einstellung von 1 bis 10. Der Standardwert ist 10.
Firmware-Update
Dieses Menü enthält die Einstellungen für das Firmware-Update der Hub-Zentrale.
Automatische Software-Aktualisierung konfiguriert automatische Updates von OS Malevich (standardmäßig aktiviert):
Wenn die Funktion aktiviert ist, wird die Firmware automatisch aktualisiert, wenn eine neue Version verfügbar ist. Das System sollte unscharf geschaltet und die externe Stromversorgung an die Hub-Zentrale angeschlossen werden.
Wenn die Funktion deaktiviert ist, wird das System nicht automatisch aktualisiert. Wenn eine neue Firmware-Version verfügbar ist, bietet die App an, OS Malevich zu aktualisieren.
Auf neue Version prüfen: Die Option ermöglicht das manuelle Überprüfen und Installieren von Firmware-Updates, wenn sie verfügbar oder der Hub-Zentrale zugewiesen sind. Diese Option ist nur verfügbar, wenn die Funktion Automatische Software-Aktualisierung aktiviert ist.
Systemprotokollierung der Hub-Zentrale
Protokolle sind Dateien, die Informationen über den Systembetrieb enthalten. Sie können bei Fehlern oder Ausfällen helfen, das Problem zu lösen.
Mit dieser Einstellung können Sie den Übertragungskanal für die Protokolle der Hub-Zentrale auswählen oder deren Aufzeichnung deaktivieren:
- Ethernet
- Aus
- Mobilfunk für 10 Minuten: Beachten Sie, dass die Mobilfunkprotokollierung den mobilen Datenverbrauch erheblich erhöht. Diese Einstellung ist für Hub-Zentralen mit OS Malevich 2.39 oder höher verfügbar.
Wir empfehlen nicht, die Protokolle zu deaktivieren, da diese Informationen im Falle von Fehlern beim Betrieb des Systems hilfreich sein können.
Wie man ein Problem in der Ajax App unter iOS meldet
Wie man ein Problem in der Ajax App unter Android meldet
Verzögerung der Benachrichtigung bei externem Stromausfall
Hub (2G) Jeweller unterstützt diese Funktion nicht.
Einstellungen für die Verzögerungszeit beim Senden einer externen Stromausfallmeldung.
Sie können eine Verzögerungszeit von 1 Minute bis 1 Stunde mit einem Auswahlintervall von 1 Minute auswählen.
Verfügbar für Hub (4G) Jeweller mit OS Malevich 2.22 oder höher.
Anzahl der Ereignisse „Wenn die Hub-Zentrale offline ist“
Ereignisse, die während eines Kommunikationsausfalls mit dem Server auftreten, werden im Puffer der Hub-Zentrale gespeichert und nach Wiederherstellung der Verbindung an die Ajax Apps weitergeleitet.
Mit dieser Einstellung können Sie die Anzahl der letzten Ereignisse festlegen, die die Hub-Zentrale nach Wiederherstellung der Verbindung an die Ajax Apps sendet.
Sie können zwischen 100 (Standardwert) und 1000 Ereignissen mit einem Schritt von 50 Ereignissen auswählen.
Verfügbar für Hub (4G) Jeweller mit OS Malevich 2.25 oder höher.
Erweiterte Einstellungen
Die Liste der erweiterten Einstellungen der Hub-Zentrale hängt von der Art der App ab: Standard oder PRO.
Ajax Security System | Ajax PRO |
|---|---|
Serververbindung Töne und Warnungen Einstellungen der Brandmelder Systemintegritätsprüfung | PD 6662 Einstellungsassistent Serververbindung Töne und Warnungen Einstellungen der Brandmelder Systemintegritätsprüfung Alarmbestätigung Wiederherstellung nach Alarm Scharf-/Unscharfschaltvorgang Automatische Gerätedeaktivierung LED-Anzeige |
PD 6662 Einstellungsassistent
Hier finden Sie eine Schritt-für-Schritt-Anleitung, wie Sie Ihr System so einrichten, dass es dem britischen Sicherheitsstandard PD 6662:2017 entspricht.
Serververbindung
Das Menü enthält Einstellungen für die Kommunikation zwischen der Hub-Zentrale und der Ajax Cloud:
- Verzögerung von Serververbindungsfehler-Alarmen, s. Es handelt sich um eine Verzögerung, um das Risiko eines Fehlalarms im Zusammenhang mit einem Verbindungsabbruch zum Ajax Cloud Server zu verringern. Sie wird nach 3 erfolglosen Abfragen zwischen der Hub-Zentrale und dem Server aktiviert. Die Verzögerung wird im Bereich von 30 bis 600 s eingestellt. Der empfohlene Standardwert beträgt 300 s.
- Abfrageintervall zwischen Hub-Zentrale und Server, s. Häufigkeit des Sendens von Pings von der Hub-Zentrale zum Ajax Cloud Server. Der Wert liegt im Bereich von 10 bis 300 Sekunden. Der empfohlene Standardwert beträgt 60 s.
- Benachrichtigung bei Verlust der Serververbindung ohne Alarm. Ajax Apps können auf zwei Arten über den Verlust der Kommunikation zwischen der Hub-Zentrale und dem Server informieren: mit einem standardmäßigen Push-Benachrichtigungssignal oder mit einem Sirenenton (standardmäßig aktiviert). Wenn die Option aktiviert ist, erfolgt die Benachrichtigung mit einem standardmäßigen Push-Benachrichtigungssignal.
- Über Verbindungsverlust über Kanäle benachrichtigen. Ein System kann sowohl die Nutzer als auch das Überwachungsunternehmen über einen Verbindungsverlust benachrichtigen, und zwar auch über nur einen der Kommunikationskanäle.
In diesem Menü kann festgelegt werden, für welche Kanäle und mit welcher Verzögerung das System einen Verbindungsverlust melden soll:
- Ethernet
- Mobilfunkverbindung
- Verzögerung von Verbindungsverlust-Benachrichtigungen, min: Dauer der Verzögerung, bevor die Benachrichtigung über den Verlust der Verbindung über einen der Kommunikationskanäle gesendet wird. Einstellung im Bereich von 3 bis 30 Minuten.
Die Zeit für die Generierung einer Benachrichtigung über den Verlust der Kommunikation zwischen der Hub-Zentrale und dem Ajax Cloud Server wird anhand der folgenden Formeln berechnet.
Wenn ein anderer Kommunikationskanal weiterhin verfügbar ist, wird das Ereignis des Kanalverlusts nach folgender Zeit generiert:
(Abfrageintervall zwischen Hub-Zentrale und Server * 3) + Verzögerung von Verbindungsverlust-Benachrichtigungen
Wenn der verlorene Kanal der letzte aktive Kommunikationskanal ist und die Verzögerung von Verbindungsverlust-Benachrichtigungen größer ist als die Verzögerung von Serververbindungsfehler-Alarmen, werden sowohl das Ereignis für den Kanalverlust als auch für den Offline-Status der Hub-Zentrale nach folgendem Zeitraum generiert:
(Abfrageintervall zwischen Hub-Zentrale und Server * 3) + Verzögerung von Serververbindungsfehler-Alarmen
Wenn der verlorene Kanal der letzte aktive Kommunikationskanal ist und die Verzögerung von Verbindungsverlust-Benachrichtigungen kürzer ist als die Verzögerung von Serververbindungsfehler-Alarmen, wird das Ereignis des Kanalverlusts nach folgender Zeit generiert:
(Abfrageintervall zwischen Hub-Zentrale und Server × 3) + Verzögerung von Verbindungsverlust-Benachrichtigungen
Das Ereignis „Hub-Zentrale offline“ wird generiert nach:
(Abfrageintervall zwischen Hub-Zentrale und Server × 3) + Verzögerung von Serververbindungsfehler-Alarmen
Töne und Warnungen
Das Menü enthält Parameter zur Sirenenaktivierung.
Alarmierung durch Sirene
- Wenn der Deckel der Hub-Zentrale oder eines Melders geöffnet ist. Wenn aktiviert, aktiviert die Hub-Zentrale die angeschlossenen Sirenen , falls der Deckel der Hub-Zentrale, des Melders oder eines anderen Ajax Gerätes geöffnet wird.
- Bei betätigter Paniktaste in der App. Wenn aktiviert, löst die Hub-Zentrale verbundene Sirenen aus, wenn die Paniktaste in der Ajax App gedrückt wird.
Einstellungen der Brandmelder
Menü für die Einstellungen der Ajax Brandmelder. Es ermöglicht die Konfiguration des Alarms vernetzter Brandmelder.
Diese Funktion wird von den europäischen Brandnormen empfohlen, die im Brandfall eine Warnsignalstärke von mindestens 85 dB in einem Abstand von 3 Metern von der Schallquelle vorschreiben. Eine solche Schallleistung weckt selbst einen fest schlafenden Menschen während eines Brandes auf. Mit der Ajax App, dem Button oder dem KeyPad können Sie ausgelöste Brandmelder schnell deaktivieren.
Systemintegritätsprüfung
Dieser Parameter dient dazu, den Zustand von Sicherheitsmeldern, Geräten und abhängigen Gruppen zu überprüfen, bevor das System aktiviert wird. Systemintegritätsprüfung ist standardmäßig deaktiviert.
Alarmbestätigung
Diese Einstellung ist nur für Hub (4G) Jeweller in Ajax PRO Apps verfügbar und wird von Hub (2G) Jeweller nicht unterstützt.
Die Alarmverifizierung ist ein spezielles Ereignis, das die Hub-Zentrale an die NSL und die Systemnutzer sendet, wenn mehrere bestimmte Geräte innerhalb einer bestimmten Zeitspanne ausgelöst haben. Indem sie nur auf bestätigte Alarme reagieren, reduzieren Sicherheits- und Überwachungsunternehmen sowie die Polizei die Zahl ihrer Einsätze aufgrund von Falschalarmen.
Wiederherstellung nach Alarm
Diese Einstellung ist nur in Ajax PRO Apps verfügbar.
Mit dieser Funktion kann das System nicht scharf geschaltet werden, wenn zuvor ein Alarm registriert wurde. Zum Scharfschalten muss das System von einem autorisierten Benutzer oder einem PRO-Benutzer wiederhergestellt werden. Die Arten von Alarmen, die eine Systemwiederherstellung erfordern, werden bei der Konfiguration der Funktion festgelegt.
Diese Funktion verhindert, dass der Benutzer das System mit Meldern scharf schaltet, die Falschalarme erzeugen.
Scharf-/Unscharfschaltvorgang
Diese Einstellung ist nur in Ajax PRO-Apps verfügbar.
Das Menü ermöglicht die Aktivierung der Scharfschaltung in zwei Stufen sowie die Einstellung der Alarmübermittlungs-Verzögerung für den Prozess zur Unscharfschaltung des Systems.
Was ist die zweistufige Scharfschaltung
Was ist die Alarmübermittlungs-Verzögerung
Tagalarm
Diese Einstellung ist nur für Hub (4G) Jeweller in Ajax PRO Apps verfügbar und wird von Hub (2G) Jeweller nicht unterstützt.
Der Tagalarm ist ein spezieller Sicherheitsmodus, der es ermöglicht, bestimmte Bereiche der Einrichtung zu überwachen und den Zugang zu ihnen zu kontrollieren, wenn das System unscharf geschaltet ist.
Erfahren Sie mehr über den Tagalarm-Modus in einem Ajax System
Automatische Gerätedeaktivierung
Diese Einstellung ist nur in Ajax PRO-Apps verfügbar.
Das Ajax System kann Alarme oder andere Ereignisse von Geräten ignorieren, ohne diese aus dem System zu entfernen. Bei bestimmten Einstellungen werden Benachrichtigungen über Geräteereignisse nicht an die NSL und die Systembenutzer gesendet.
Es gibt drei Arten der Automatischen Gerätedeaktivierung: nach Timer, nach Alarmanzahl und nach Anzahl ähnlicher Ereignisse.
Es ist auch möglich, ein bestimmtes Gerät manuell zu deaktivieren. Weitere Informationen zur manuellen Deaktivierung von Geräten finden Sie hier.
LED-Anzeige
Diese Einstellung ist nur in Ajax PRO-Apps verfügbar.
In diesem Menü können Sie die Systemzustände und Ereignisse auswählen, die von den LED-Anzeigen der Hub-Zentrale angezeigt werden sollen. Es kann eine von zwei Funktionen gewählt werden:
- Verbindung Hub-Zentrale – Server : Die LEDs der Hub-Zentrale zeigen an, ob eine Hub-Zentrale mit der Stromversorgung und dem Internet verbunden ist.
- Warnungen und Störungen: Die LEDs der Hub-Zentrale zeigen Informationen über Systemwarnungen und Störungen, Änderungen im Sicherheitsmodus sowie Eingangs-/Ausgangsverzögerungen an.
Anzeige nach Alarmauslösung
Wählen Sie Ereignisse aus, die von Sirenen oder Bedienteilen mit eingebauter LED mit regelmäßigem Doppelblinken angezeigt werden, bis das System unscharf geschaltet wird.
- Bestätigter Einbruch-/Notfallalarm.
- Einzelner Einbruch-/Notfallalarm.
- Deckelöffnung.
Benutzerhandbuch
Damit wird das Benutzerhandbuch zu Hub (2G) / (4G) Jeweller in der Ajax App geöffnet.
Einstellungen auf eine andere Hub-Zentrale übertragen
Menü zum Übertragen von Geräten und Einstellungen von einer anderen Hub-Zentrale. Beachten Sie, dass Sie sich in den Einstellungen der Hub-Zentrale befinden, in die Sie Daten importieren möchten.
Szenarien und Zeitplan
Einstellungen für den automatischen Zeitplan zum Scharf-/Unscharfschalten des Systems.
Benutzer können außerdem die Funktion Geplanter Zugang einstellen, um vorübergehenden Zugang zu den Räumlichkeiten an bestimmten Tagen und zu bestimmten Uhrzeiten zu konfigurieren. Diese Funktion ist nur für Hub (4G) Jeweller verfügbar.
Hub-Zentrale entfernen
Diese Funktion entfernt Ihr Konto von der Hub-Zentrale. Unabhängig davon bleiben alle Einstellungen und angeschlossenen Melder gespeichert.
Entfernen einer Offline-Hub-Zentrale aus einem scharf geschalteten Space
Space-Einstellungen
Die Einstellungen können in der Ajax App geändert werden:
- Wählen Sie den gewünschten Space aus, wenn Sie mehrere haben oder eine PRO App verwenden.
- Gehen Sie auf die Registerkarte Kontrolle
.
- Gehen Sie zu Einstellungen, indem Sie auf das Zahnradsymbol
unten rechts tippen.
- Stellen Sie die gewünschten Parameter ein.
- Tippen Sie auf Zurück, um die neuen Einstellungen zu speichern.
Installation
Hub (2G) / (4G) Jeweller ist nur für die Installation in Innenbereichen vorgesehen.
Vergewissern Sie sich vor der Installation der Hub-Zentrale, dass Sie den optimalen Standort gewählt haben: Die SIM-Karte weist einen konsistenten Signalempfang auf, alle Geräte wurden auf Funkkommunikation getestet, und die Hub-Zentrale ist vor direkten Blicken verborgen.
Beachten Sie bei der Installation und dem Betrieb des Gerätes die allgemeinen Sicherheitsregeln für den Umgang mit elektrischen Geräten und die geltenden Vorschriften zur elektrischen Sicherheit.
Die Hub-Zentrale muss zuverlässig an der Oberfläche (vertikal oder horizontal) befestigt sein. Wir empfehlen nicht die Verwendung von doppelseitigem Klebeband: Es kann keine sichere Befestigung garantieren und erleichtert die Entfernung des Geräts.
Die Hub-Zentrale darf nicht an folgenden Orten installiert werden:
- außerhalb des Geländes (im Außenbereich);
- in der Nähe von oder innerhalb von Metallobjekten, die eine Abschwächung und Abschirmung des Funksignals verursachen;
- an Orten mit einem schwachen GSM-Signal;
- in der Nähe von Funkstörquellen: weniger als 1 Meter vom Router und von Stromkabeln entfernt;
- in Räumen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen.
So installieren Sie die Hub-Zentrale:
Befestigen Sie die SmartBracket-Montageplatte mit den mitgelieferten Schrauben an der Oberfläche. Wenn Sie anderes Befestigungszubehör verwenden, stellen Sie sicher, dass dieses den Deckel der Hub-Zentrale nicht beschädigt oder verformt.
Befestigen Sie die Strom- und Ethernet-Kabel mit der mitgelieferten Kabelhalterungsklemme und den Schrauben. Verwenden Sie Kabel, deren Durchmesser nicht größer ist als der der mitgelieferten Kabel. Die Kabelhalterungsklemme muss fest an den Kabeln sitzen, damit sich der Deckel der Hub-Zentrale leicht schließen lässt.
Die Kabelhalterungsklemme hilft, Sabotage zu verhindern – die Strom- und Ethernet-Kabel werden nicht absichtlich herausgezogen.
Setzen Sie die Hub-Zentrale auf die SmartBracket-Montageplatte und befestigen Sie sie mit den mitgelieferten Schrauben.
Drehen Sie die Hub-Zentrale nicht um, wenn sie in einer vertikalen Position montiert ist (z. B. an einer Wand). Bei korrekter Befestigung ist das Ajax Logo horizontal ausgerichtet.
Die Befestigung der Hub-Zentrale an der SmartBracket-Montageplatte mit Schrauben verhindert ein versehentliches Verschieben der Hub-Zentrale und minimiert das Risiko eines Gerätediebstahls.
Wenn die Hub-Zentrale fest angebracht ist, löst der Versuch, sie abzureißen, den Sabotagekontakt aus, und das System sendet eine Benachrichtigung.
Hinzufügen von Geräten
Bei der ersten Registrierung der Hub-Zentrale in der App werden Sie aufgefordert, Geräte hinzuzufügen, um den Raum zu schützen. Sie können dies jedoch ablehnen und später zu diesem Schritt zurückkehren.
Ein Administrator oder ein PRO-Benutzer mit den Rechten zur Systemkonfiguration kann das Gerät nur hinzufügen, wenn das System unscharf geschaltet ist.
- Öffnen Sie die Ajax App. Wählen Sie den Space aus, wenn Sie mehrere haben oder eine PRO Ajax App verwenden.
- Gehen Sie auf die Registerkarte Räume
.
- Öffnen Sie den Raum und wählen Sie die Option Gerät hinzufügen.
- Geben Sie dem Gerät einen Namen, scannen Sie den QR-Code (oder geben Sie die ID manuell ein), wählen Sie den Raum aus und gehen Sie zum nächsten Schritt fort.
- Wenn die App mit der Suche beginnt und der Countdown startet, schalten Sie das Gerät ein: Die LED blinkt einmal. Damit die Erkennung und Kopplung stattfinden können, muss sich das Gerät im Abdeckungsbereich des Funknetzes der Hub-Zentrale (an einem einzelnen geschützten Objekt) befinden.
Das mit der Hub-Zentrale verbundene Gerät erscheint in der Geräteliste der Ajax App. Sie können das Gerät finden, indem Sie einen Teil des Namens, des Modells oder der ID in das Suchfeld eingeben.
Wenn die Verbindung beim ersten Versuch fehlschlägt, schalten Sie das Gerät für 5 Sekunden aus und versuchen Sie es erneut.
Einstellungen der Hub-Zentrale zurücksetzen
So setzen Sie die Hub-Zentrale auf die Werkseinstellungen zurück:
- Schalten Sie die Hub-Zentrale ein, falls sie ausgeschaltet ist.
- Löschen Sie alle Benutzer und Errichter von der Hub-Zentrale.
- Halten Sie die Ein/Aus-Taste 30 Sekunden lang gedrückt, und das Ajax Logo auf der Hub-Zentrale beginnt rot zu blinken.
- Löschen Sie die Hub-Zentrale von Ihrem Konto.
Alle verbundenen Melder, Raumeinstellungen und Benutzereinstellungen werden gelöscht. Die Benutzerprofile bleiben mit dem System verbunden.
Wartung
Überprüfen Sie regelmäßig die Betriebsbereitschaft des Ajax Systems. Das optimale Prüfintervall beträgt drei Monate. Reinigen Sie das Gehäuse der Hub-Zentrale von Staub, Spinnweben und anderen Verunreinigungen, sobald diese auftauchen. Verwenden Sie ein weiches und trockenes Tuch, das für die Gerätepflege geeignet ist.
Verwenden Sie zur Reinigung der Hub-Zentrale keine Substanzen, die Alkohol, Aceton, Benzin oder andere scharfe Lösungsmittel enthalten.
Wenn der Akku der Hub-Zentrale defekt ist und Sie ihn austauschen müssen, beachten Sie die folgenden Hinweise:
So tauschen Sie den Akku der Hub-Zentrale aus
Erfahren Sie mehr über Ajax Zubehör für Hub-Zentralen
Komplettset
- Hub (2G) Jeweller oder Hub (4G) Jeweller.
- Die SmartBracket-Montageplatte.
- Netzkabel.
- Ethernetkabel.
- Montagesatz.
- GSM-Startpaket oder Ajax SIM (nicht in allen Ländern verfügbar).
- Schnellstartanleitung.
Technische Daten
Alle technischen Daten für Hub (2G) Jeweller
Alle technischen Daten für Hub (4G) Jeweller
Garantie
Die Garantie für die Produkte der Gesellschaft mit beschränkter Haftung „Ajax Systems Manufacturing“ gilt für 2 Jahre ab dem Kaufdatum.
Wenn das Gerät nicht ordnungsgemäß funktioniert, empfehlen wir, sich zuerst an den Support-Service zu wenden, da technische Probleme in der Hälfte der Fälle per Fernzugriff gelöst werden können.
Kontaktieren Sie den technischen Support:
