Superior DoorProtect Jeweller ist ein drahtloser Tür- und Fensteröffnungsmelder für den Innenbereich. Er kann mit einer eingebauten Batterie bis zu 7 Jahre betrieben werden. Superior DoorProtect Jeweller verfügt über eine Anschlussbuchse für einen drahtgebundenen Melder eines Drittanbieters.
Das Funktionselement von Superior DoorProtect Jeweller ist ein Reedrelais mit gekapseltem Kontakt. Es besteht aus ferromagnetischen Kontakten, die in einem Glaskolben angeordnet sind und unter der Wirkung eines Dauermagneten einen permanenten Stromkreis bilden.

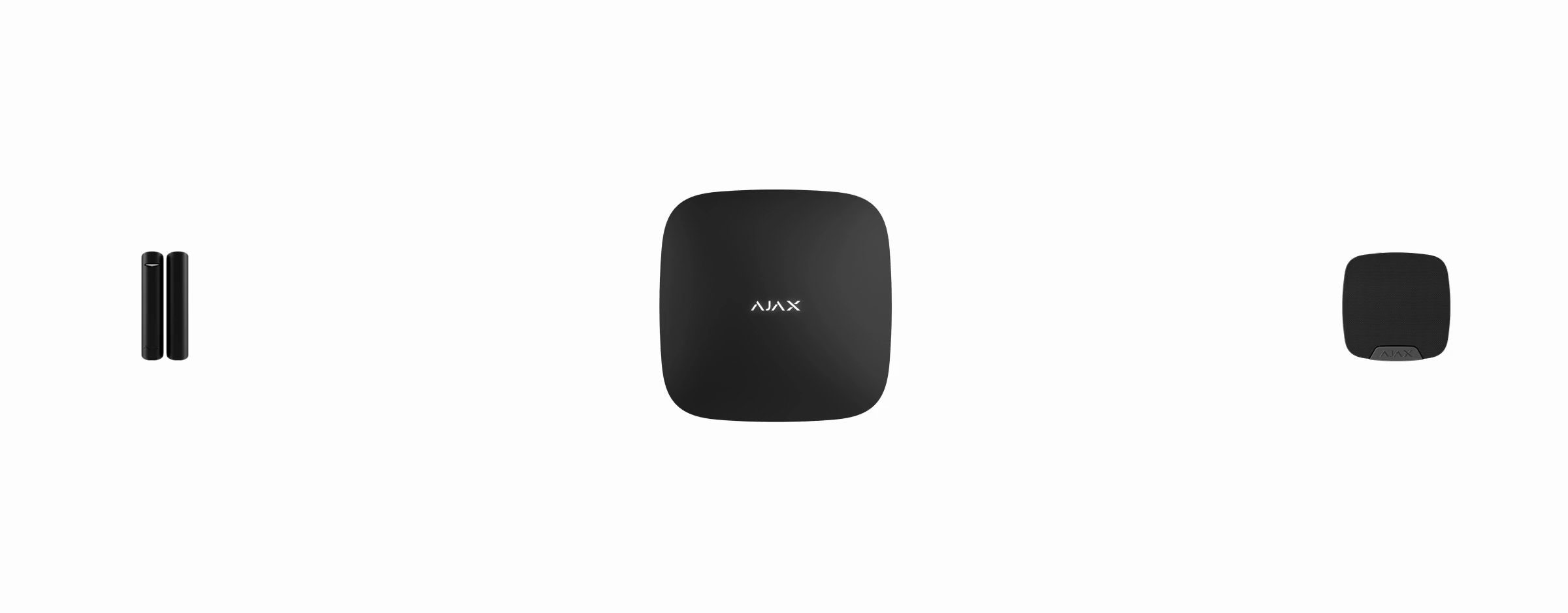

Superior DoorProtect Jeweller kommuniziert mit einer Hub-Zentrale über das sichere Funkprotokoll Jeweller, um Alarme und Ereignisse zu übertragen. Die Kommunikationsreichweite im freien Raum beträgt bis zu 1 200 m.
Diese Produktlinie wurde speziell für den Einsatz in professionellen Projekten entwickelt. Nur akkreditierte Partner von Ajax Systems dürfen Superior Produkte installieren, verkaufen und verwalten.
Die Produktlinien Superior, Fibra und Baseline sind untereinander kompatibel. Dies eröffnet zahlreiche Möglichkeiten für den Aufbau von Systemen in praktisch jeder Konfiguration.
Funktionselemente
Superior DoorProtect Jeweller Öffnungsmelder.
Großer Magnet. Funktioniert in einem Abstand von bis zu 2 cm vom Melder.
Kleiner Magnet. Funktioniert in einem Abstand von bis zu 1 cm vom Melder.
LED-Anzeige.
SmartBracket Montageplatte. Zum Entfernen die Platte nach unten schieben.
Perforierter Teil der Montageplatte. Nicht abbrechen. Werden benötigt, um den Sabotagekontakt auszulösen, falls versucht wird, den Melder von der Oberfläche zu entfernen.
Anschluss für einen kabelgebundenen Melder eines anderen Herstellers mit NC (normal geschlossen)-Kontakt.
QR-Code mit Geräte-ID. Dient zur Kopplung des Melders mit dem Ajax System.
Geräteschalter.
Sabotagekontakt. Wird ausgelöst, wenn versucht wird, den Melder von der Oberfläche abzureißen oder ihn von der Halterung zu entfernen.
Befestigungsschraube.
Kompatible Hub-Zentralen und Funk-Repeater
Für den Betrieb des Melders ist eine Ajax Hub-Zentrale mit der Firmware OS Malevich 2.16 oder höher erforderlich.
Funktionsweise
Superior DoorProtect Jeweller besteht aus zwei Teilen: dem Melder mit zwei Reed-Relais und einem Dauermagneten. Der Melder wird am Türrahmen befestigt, während der Magnet am beweglichen Flügel oder am Schiebeteil der Tür angebracht werden kann. Befindet sich das Reed-Relais im Magnetfeld, schließen die Kontakte den Stromkreis, d. h. der Melder ist geschlossen. Beim Öffnen der Tür entfernt sich der Magnet vom Reed-Relais und die Kontakte öffnen den Stromkreis. Dadurch erkennt der Melder die Öffnung.
Der Magnet kann an beiden Seiten des Melders angebracht werden. Superior DoorProtect Jeweller funktioniert mit einem Magneten an nur einer Seite. Werden die Magnete an beiden Seiten angebracht, kann der Melder das Öffnen nicht korrekt erkennen.
Ein kleiner Magnet funktioniert bis zu einem Abstand von 1 cm, ein großer Magnet bis zu einem Abstand von 2 cm.
Nach der Auslösung sendet Superior DoorProtect Jeweller sofort das Alarmsignal an die Hub-Zentrale, aktiviert die Sirenen und benachrichtigt den Benutzer und den Sicherheitsdienst.
Jeweller Datenübertragungsprotokoll
Jeweller ist ein bidirektionales Funkübertragungsprotokoll für die schnelle und zuverlässige Kommunikation zwischen der Hub-Zentrale und den Geräten. Der Melder verwendet Jeweller zur Übertragung von Alarmen und Ereignissen.
Übermittlung von Ereignissen an die Leitstelle
Das Ajax System kann Alarme über SurGard (Contact ID), SIA (DC-09), ADEMCO 685 und andere Protokolle an die Überwachungs-App PRO Desktop sowie an eine Notruf- und Serviceleitstelle (NSL) übertragen.
Superior DoorProtect Jeweller kann folgende Ereignisse übertragen:
Sabotagealarm. Wiederherstellung des Sabotagekontakts.
Alarm des Melders.
Alarm/Wiederherstellung eines an Superior DoorProtect Jeweller angeschlossenen kabelgebundenen Melders eines anderen Herstellers.
Verlust der Verbindung zur Hub-Zentrale (oder zum Funk-Repeater). Wiederherstellung der Verbindung.
Dauerhafte Deaktivierung/Aktivierung des Melders.
Einmalige Deaktivierung/Aktivierung des Melders.
Sobald ein Alarm eingeht, weiß der Betreiber der Sicherheitsleitstelle, was passiert ist und wo das Einsatzteam benötigt wird. Die Adressierbarkeit der Ajax Geräte ermöglicht das Senden von Ereignissen an PRO Desktop oder die Leitstelle unter Angabe des Gerätetyps, seines Namens, seiner Sicherheitsgruppe und seines virtuellen Raums. Es ist zu beachten, dass die Liste der übermittelten Informationen je nach Typ der NSL und dem gewählten Kommunikationsprotokoll mit der Leitstelle variieren kann.
Die Geräte-ID und die Nummer der Schleife (Zone) finden Sie unter Gerätezuständen in der Ajax App.
Hinzufügen zum System
Superior DoorProtect Jeweller ist nicht kompatibel mit Hub, Gefahrenmeldezentralen von Drittanbietern und den Integrationsmodulen ocBridge Plus und uartBridge.
Um Superior DoorProtect Jeweller mit der Hub-Zentrale zu verbinden, muss sich der Melder am selben Objekt wie das System befinden (innerhalb der Funkreichweite der Hub-Zentrale). Damit der Melder über den Funk-Repeater ReX oder ReX 2 funktioniert, muss er zuerst der Hub-Zentrale hinzugefügt und dann in den Einstellungen des Funk-Repeaters mit ReX oder ReX 2 verbunden werden.
Eine Hub-Zentrale und ein Gerät sind nicht kompatibel, wenn sie mit unterschiedlichen Funkfrequenzen arbeiten. Der Funkfrequenzbereich des Geräts kann je nach Region unterschiedlich sein. Es wird empfohlen, die Ajax Geräte in der Region zu kaufen, in der sie verwendet werden sollen. Der Frequenzbereich für den Betrieb kann beim technischen Kundendienst erfragt werden.
Bevor Sie ein Gerät hinzufügen
Installieren Sie die Ajax PRO App.
Melden Sie sich bei einem PRO-Konto an oder erstellen Sie ein neues Konto.
Wählen Sie einen Space aus oder erstellen Sie einen neuen.
Die Space-Funktion ist für Anwendungen ab diesen Versionen verfügbar:
Ajax Security System 3.0 für iOS;
Ajax Security System 3.0 für Android;
Ajax PRO: Tool for Engineers 2.0 für iOS;
Ajax PRO: Tool for Engineers 2.0 für Android;
Ajax PRO Desktop 4.0 für macOS;
Ajax PRO Desktop 4.0 für Windows.
Fügen Sie mindestens einen virtuellen Raum hinzu.
Fügen Sie zur App eine kompatible Hub-Zentrale hinzu. Stellen Sie sicher, dass die Hub-Zentrale eingeschaltet ist und über Ethernet, WLAN und/oder Mobilfunk mit dem Internet verbunden ist.
Vergewissern Sie sich, dass der Space unscharf ist und die Hub-Zentrale keine Updates durchführt, indem Sie ihren Status in der Ajax App überprüfen.
Diese Produktlinie wurde speziell für den Einsatz in professionellen Projekten entwickelt. Nur akkreditierte Partner von Ajax Systems dürfen Superior Produkte installieren und verwalten.
Verbindung mit der Hub-Zentrale
Öffnen Sie die Ajax PRO App. Wählen Sie die Hub-Zentrale aus, zu der Sie das Gerät hinzufügen möchten.
Gehen Sie zur Registerkarte Geräte
und klicken Sie auf Gerät hinzufügen.
Geben Sie dem Gerät einen Namen, scannen oder geben Sie den QR-Code ein (befindet sich auf dem Melder und der Verpackung), und wählen Sie dann einen Raum und eine Gruppe aus (wenn der Gruppenmodus aktiviert ist).
Klicken Sie auf Hinzufügen.
Schalten Sie das Gerät ein.
Wenn die Verbindung fehlschlägt, schalten Sie den Melder aus und versuchen Sie es 5 Sekunden später erneut. Beachten Sie, dass, wenn die maximale Anzahl von Geräten (abhängig vom Modell der Hub-Zentrale) bereits zur Hub-Zentrale hinzugefügt wurde, eine entsprechende Meldung angezeigt wird, wenn Sie versuchen, ein neues Gerät hinzuzufügen.
Der an die Hub-Zentrale angeschlossene Melder wird in der Geräteliste der Hub-Zentrale in der Ajax App angezeigt. Die Aktualisierung der Gerätezustände in der Liste hängt von den Jeweller– (oder Jeweller/Fibra-) Einstellungen ab; der Standardwert ist 36 Sekunden.
Superior DoorProtect Jeweller arbeitet mit einer Hub-Zentrale. Wenn der Melder mit einer neuen Hub-Zentrale verbunden ist, sendet er keine Ereignisse mehr an die alte Hub-Zentrale. Nach dem Hinzufügen zu einer neuen Hub-Zentrale wird der Melder allerdings nicht automatisch aus der Geräteliste der alten Hub-Zentrale entfernt. Das Gerät muss manuell in der Ajax App gelöscht werden.
Störungen
Wenn eine Störung erkannt wird, zeigt die Ajax App einen Störungszähler auf dem Gerätesymbol an. Alle Störungen werden in den Statusanzeigen der Melder angezeigt. Felder mit Störungen sind rot markiert.
Eine Störung wird angezeigt, wenn:
Die Temperatur des Melders außerhalb der zulässigen Grenzen liegt.
Das Gehäuse des Melders geöffnet ist (Sabotagekontakt ausgelöst ist).
Keine Verbindung mit der Hub-Zentrale oder dem Funk-Repeater über Jeweller besteht.
Die Batterie des Geräts schwach ist.
Symbole
Die Symbole zeigen einige Zustände des Melders an. Um diese aufzurufen:
Loggen Sie sich in die Ajax App ein.
Wählen Sie die Hub-Zentrale aus.
Gehen Sie zur Registerkarte Geräte
Symbol | Bedeutung |
Jeweller Signalstärke. Zeigt die Signalstärke zwischen der Hub-Zentrale und dem Melder an. Der empfohlene Wert liegt bei 2–3 Balken. | |
Ladezustand der Melderbatterie. | |
Der Melder hat eine Störung. Die Liste der Störungen ist in den Zuständen des Melders verfügbar. | |
Wird angezeigt, wenn das Gerät über einen Funk-Repeater betrieben wird. | |
Der Melder arbeitet im Modus Immer aktiv. | |
Eingangsverzögerung und/oder Ausgangsverzögerung aktiviert. | |
Das Gerät befindet sich im Modus für die Signaldämpfungs-Prüfung. | |
Der Melder ist dauerhaft deaktiviert. | |
Ereignisse über die Auslösung des Sabotagekontakts des Melders sind dauerhaft deaktiviert. | |
Der Melder ist bis zur nächsten Unscharfschaltung des Systems deaktiviert. | |
Ereignisse über die Auslösung des Sabotagekontakts des Melders sind bis zur nächsten Unscharfschaltung deaktiviert. | |
Das Gerät hat die Verbindung zur Hub-Zentrale verloren oder die Hub-Zentrale hat die Verbindung zum Ajax Cloud-Server verloren. | |
Das Gerät wurde nicht auf die neue Hub-Zentrale übertragen. |
Zustände
Die Zustände enthalten Informationen über das Gerät und seine Funktionsfähigkeit. Die Zustände des Superior DoorProtect Jeweller sind in der Ajax App verfügbar:
Gehen Sie zur Registerkarte Geräte
Wählen Sie Superior DoorProtect Jeweller aus der Liste aus.
Parameter | Bedeutung |
Datenimport | Es wird der Fehler beim Übertragen von Daten zur neuen Hub-Zentrale angezeigt:
|
Störung | Ein Klick auf Das Feld wird nur angezeigt, wenn eine Störung erkannt wurde. |
Temperatur | Temperatur des Melders. Die zulässige Messabweichung zwischen dem in der App angezeigten Wert und der Temperatur am Installationsort beträgt 2 °C. Der Wert wird aktualisiert, sobald das Gerät eine Temperaturänderung von mindestens 1 °C feststellt. Sie können ein Szenario nach Temperatur einrichten, um Automatisierungsgeräte zu steuern. |
Jeweller Signalstärke | Signalstärke zwischen dem Melder und der Hub-Zentrale (oder dem Funk-Repeater) über den Jeweller-Kanal. Der empfohlene Wert liegt bei 2–3 Balken. Jeweller ist ein Protokoll zur Übertragung von Ereignissen und Alarmen des Superior DoorProtect Jeweller. |
Verbindung über Jeweller | Verbindungsstatus auf dem Jeweller-Kanal zwischen dem Melder und der Hub-Zentrale (oder dem Funk-Repeater):
|
Sendeleistung | Die gewählte Leistung des Transmitters wird angezeigt. Der Parameter wird angezeigt, wenn im Menü Signaldämpfungs-Prüfung die Option Max oder Dämpfung gewählt wurde. |
Name des ReX Funk-Repeaters | Verbindungsstatus des Funk-Repeaters. Wird angezeigt, wenn der Melder über einen Funk-Repeater betrieben wird. |
Akku-Ladung | Batterieladezustand des Geräts. Wird als Prozentsatz angezeigt. |
Gehäusedeckel | Zustand des Sabotagekontakts des Melders, der auf das Entfernen oder das Öffnen des Gerätegehäuses reagiert:
|
Primär-Melder | Zustand des Öffnungssensors des Melders:
|
Externer Kontakt | Der Status des an Superior DoorProtect Jeweller angeschlossenen externen Melders:
|
Immer aktiv (24h) | Wenn diese Funktion aktiviert ist, ist der Melder ständig scharf geschaltet und meldet Alarme. |
Dauerhafte Deaktivierung | Zeigt den Zustand der Funktion zur dauerhaften Deaktivierung des Geräts an:
|
Einmalige Deaktivierung | Zeigt den Status der Einstellung für die einmalige Deaktivierung des Geräts an:
|
Reaktion auf Alarme | |
Betriebsmodus | Zeigt an, wie der Melder auf Alarme reagiert:
|
Eingangsverzögerung (Sek.) | Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach dem Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem unscharf zu schalten. |
Ausgangsverzögerung (Sek.) | Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach dem Scharfschalten des Sicherheitssystems zur Verfügung steht, um den gesicherten Bereich zu verlassen. |
Im Nachtmodus scharfgeschaltet | Wenn diese Option aktiviert ist, wird der Melder scharf geschaltet, wenn das System in den Nachtmodus wechselt. |
Eingangsverzögerung im Nachtmodus (Sek.) | Dauer der Eingangsverzögerung im Nachtmodus. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach dem Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem unscharf zu schalten. |
Ausgangsverzögerung im Nachtmodus (Sek.) | Dauer der Ausgangsverzögerung im Nachtmodus. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach dem Scharfschalten des Sicherheitssystems zur Verfügung steht, um den gesicherten Bereich zu verlassen. |
Firmware | Firmware-Version des Melders. |
Geräte-ID | Kennung des Melders. Auch über den QR-Code auf dem Gehäuse des Melders und auf der Verpackung zu finden. |
Gerät Nr. | Nummer der Schleife (Zone) des Geräts. |
Einstellungen
So ändern Sie die Meldereinstellungen in den Ajax Apps:
Gehen Sie zur Registerkarte Geräte
Wählen Sie Superior DoorProtect Jeweller aus der Liste aus.
Gehen Sie zu Einstellungen, indem Sie auf das Zahnradsymbol
klicken.
Nehmen Sie die gewünschten Einstellungen vor.
Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.
Einstellung | Bedeutung |
Name | Name des Melders. Dieser wird in der Geräteliste der Hub-Zentrale, im SMS-Text und in den Benachrichtigungen des Ereignisprotokolls angezeigt. Um den Namen des Melders zu ändern, klicken Sie auf das Textfeld. Der Name kann bis zu 12 kyrillische oder 24 lateinische Zeichen enthalten. |
Raum | Auswahl des virtuellen Raums, dem Superior DoorProtect Jeweller zugeordnet ist. Der Raumname wird im SMS-Text und in den Benachrichtigungen des Ereignisprotokolls angezeigt. |
LED-Alarmanzeige | Wenn deaktiviert, werden Alarme oder das Auslösen des Sabotagekontakts nicht durch die LED des Melders signalisiert. |
Primär-Melder | Wenn aktiviert, reagiert Superior DoorProtect Jeweller auf das Öffnen und Schließen. |
Externer Kontakt | Wenn aktiviert, registriert Superior DoorProtect Jeweller die Alarme eines angeschlossenen drahtgebundenen Melders eines anderen Herstellers. |
Immer aktiv | Wenn aktiviert, befindet sich der Melder immer im scharf geschalteten Zustand und benachrichtigt über Alarme. |
Alarmierung durch Sirene, wenn Kontakt geöffnet ist | Wenn aktiviert, werden die dem System hinzugefügten Sirenen aktiviert, sobald das Öffnen erkannt wird. |
Alarmirung durch Sirene, wenn externer Kontakt geöffnet ist | Wenn aktiviert, werden die dem System hinzugefügten Sirenen bei Auslösung eines externen Melders aktiviert. |
Türglocke-Einstellungen | Öffnet die Einstellungen von Türglocke. |
Reaktion auf Alarme | |
Betriebsmodus | Zeigt an, wie der Melder auf Alarme reagiert:
|
Eingangsverzögerung (Sek.) | Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach dem Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem unscharf zu schalten. |
Ausgangsverzögerung (Sek.) | Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach dem Scharfschalten des Sicherheitssystems zur Verfügung steht, um den gesicherten Bereich zu verlassen. |
Im Nachtmodus scharfgeschaltet | Wenn diese Option aktiviert ist, wird der Melder scharf geschaltet, wenn das System in den Nachtmodus wechselt. |
Eingangsverzögerung im Nachtmodus (Sek.) | Dauer der Eingangsverzögerung im Nachtmodus. Die Eingangsverzögerung (Alarmaktivierungsverzögerung) ist die Zeit, die dem Benutzer nach dem Betreten des gesicherten Bereichs zur Verfügung steht, um das Sicherheitssystem unscharf zu schalten. |
Ausgangsverzögerung im Nachtmodus (Sek.) | Dauer der Ausgangsverzögerung im Nachtmodus. Die Ausgangsverzögerung (Scharfschaltverzögerung) ist die Zeit, die dem Benutzer nach dem Scharfschalten des Sicherheitssystems zur Verfügung steht, um den gesicherten Bereich zu verlassen. |
Jeweller Signalstärkentest | Schaltet den Melder in den Testmodus für die Jeweller Signalstärke. |
Erfassungsbereichstest | Schaltet den Melder in den Testmodus für den Erfassungsbereich. |
Signaldämpfungs-Prüfung | Umschalten des Geräts in den Modus für die Signaldämpfungs-Prüfung. |
Benutzerhandbuch | Öffnet das Benutzerhandbuch des Superior DoorProtect Jeweller in der Ajax App. |
Dauerhafte Deaktivierung | Ermöglicht es dem Benutzer, das Gerät zu deaktivieren, ohne es aus dem System zu entfernen. Drei Optionen sind verfügbar:
Das System kann auch Geräte automatisch deaktivieren, wenn die eingestellte Anzahl von Alarmen überschritten wird oder die Wiederherstellungszeit abläuft. |
Einmalige Deaktivierung | Ermöglicht es dem Benutzer, Meldungen vom Gerät bis zur nächsten Unscharfschaltung zu deaktivieren. Drei Optionen sind verfügbar:
|
Gerät entkoppeln | Entkoppelt den Melder, trennt ihn von der Hub-Zentrale und löscht seine Einstellungen. |
Einrichtung der Türglocke-Funktion
Die Türglocke ist ein Tonsignal, das bei unscharf geschaltetem System die Auslösung der Öffnungsmelder signalisiert. Diese Funktion wird z. B. in Geschäften verwendet, um das Personal zu informieren, wenn jemand das Gebäude betritt.
Die Konfiguration der Türglocke-Funktion erfolgt in zwei Schritten: Einrichten der Öffnungsmelder und Einrichten der Sirenen.
Mehr Informationen über Türglocke
So richten Sie eine Sirene als Türglocke ein
Anzeige
Die LED-Anzeige von Superior DoorProtect Jeweller leuchtet auf, wenn der Melder ausgelöst wird, und sie kann über seine anderen Zustände informieren.
Anzeige | Ereignis | Anmerkung |
Leuchtet ca. 1 Sekunde lang grün auf | Einschalten des Melders | |
Leuchtet für einige Sekunden | Verbinden des Melders mit der Hub-Zentrale | |
Leuchtet 1 Sekunde lang grün auf | Alarm bei Öffnen oder Auslösen des Sabotagekontaktes | Der Alarm wird einmal in 5 Sekunden gesendet |
Während des Alarms leuchtet sie langsam grün und erlischt dann langsam | Batterie muss ausgetauscht werden | Der Austausch der Melderbatterie wird in diesem Artikel beschrieben |
Funktionsprüfung
Das Ajax System bietet mehrere Arten von Tests an, um den richtigen Installationsort für das Gerät zu bestimmen. Die Tests werden nicht sofort gestartet. Die Wartezeit überschreitet jedoch nicht die Dauer des Abfrageintervalls zwischen der Hub-Zentrale und dem Gerät. Das Abfrageintervall kann in den Einstellungen der Hub-Zentrale überprüft und konfiguriert werden (Hub-Zentrale → Einstellungen → Jeweller oder Jeweller/Fibra).
So führen Sie einen Test in der Ajax App durch:
Wählen Sie die gewünschte Hub-Zentrale aus.
Gehen Sie zur Registerkarte Geräte
Wählen Sie Superior DoorProtect Jeweller aus der Liste aus.
Gehen Sie zu den Einstellungen
Wählen Sie einen Test aus:
Führen Sie den Test durch.
Platzierung des Melders
Das Gerät ist nur für den Einsatz in Innenräumen geeignet.
Bei der Wahl des Installationsortes für Superior DoorProtect Jeweller sind die Parameter zu berücksichtigen, die die Funktion beeinflussen:
Erfassungsbereich.
Jeweller Signalstärke.
Entfernung zwischen dem Melder und der Hub-Zentrale oder dem Funk-Repeater.
Mögliche Störquellen für das Funksignal: Wände, Zwischendecken und große Gegenstände im Raum.
Berücksichtigen Sie die Empfehlungen für die Platzierung, wenn Sie ein Projekt für das Sicherheitssystem des Objekts entwerfen. Das Sicherheitssystem sollte von Fachleuten geplant und installiert werden. Eine Liste empfohlener Partner finden Sie hier.
Der Melder wird an der Außen- oder Innenseite des Türrahmens angebracht. Für die Montage an senkrechten Flächen (z.B. im Türrahmen) ist der kleine Magnet zu verwenden. Der Abstand zwischen Magnet und Melder darf nicht größer als 1 cm sein.
Wenn Sie die Teile von Superior DoorProtect Jeweller an derselben Fläche anbringen, verwenden Sie den großen Magneten. Seine Auslöseschwelle beträgt 2 cm.
Befestigen Sie den Magneten am beweglichen Teil der Tür (des Fensters). Falls erforderlich, kann der Melder horizontal positioniert werden.
Der Magnet kann sowohl an der rechten als auch an der linken Seite des Melders angebracht werden. Superior DoorProtect Jeweller funktioniert mit einem Magneten an nur einer Seite. Werden die Magnete an beiden Seiten angebracht, kann der Melder das Öffnen nicht korrekt erkennen.
Signalstärke
Die Signalstärke von Jeweller wird durch die Anzahl der nicht zugestellten oder beschädigten Datenpakete über einen bestimmten Zeitraum bestimmt. Die Signalstärke wird unter Geräte wie folgt
angezeigt:
Drei Balken – ausgezeichnete Signalstärke.
Zwei Balken – gute Signalstärke.
Ein Balken – geringe Signalstärke, ein stabiler Betrieb ist nicht gewährleistet.
Durchgestrichenes Symbol – kein Signal.
Prüfen Sie vor der Montage die Signalstärke von Jeweller. Bei geringer Signalstärke (ein oder kein Balken) kann ein stabiler Betrieb des Gerätes nicht gewährleistet werden. Versetzen Sie das Gerät an einen anderen Ort, da sich die Signalstärke bereits durch eine Änderung des Montageortes um 20 cm deutlich verbessern kann. Wenn das Signal nach dem Versetzen immer noch schlecht oder instabil ist, verwenden Sie einen Funk-Repeater.
Erfassungsbereich
Bei der Wahl des Montageortes ist der Einsatzbereich des Magneten zu berücksichtigen. Kleinere Magnete wirken bis zu einem Abstand von 1 cm vom Reedschalter, größere bis zu einem Abstand von 2 cm.
Führen Sie bei der Installation des Melders den Erfassungsbereichstest durch. Damit kann die Funktion des Gerätes überprüft und der Bereich, in dem der Melder Bewegungen erkennt, genau bestimmt werden.
Installieren Sie den Melder nicht
Im Außenbereich. Dies kann zu Fehlalarmen und zum Ausfall des Melders führen.
Innerhalb von Metallkonstruktionen. Dies kann zum Verlust des Funksignals führen.
In der Nähe von Spiegeln. Dies kann zur Abschirmung oder Dämpfung des Funksignals führen.
In Bereichen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen. Dadurch kann der Melder beschädigt werden.
Weniger als 1 Meter von der Hub-Zentrale oder dem Funk-Repeater entfernt. Dies kann zum Verlust der Verbindung zum Melder führen.
An einem Ort mit schwacher Signalstärke. Dadurch kann die Verbindung zur Hub-Zentrale verloren gehen.
Installation
Bevor Sie Superior DoorProtect Jeweller installieren, vergewissern Sie sich, dass Sie einen optimalen Standort gewählt haben, der den Anforderungen dieses Benutzerhandbuchs entspricht.
So montieren Sie den Melder:
Ziehen Sie die SmartBracket-Montageplatte vom Melder ab, indem Sie sie nach unten schieben. Schrauben Sie zuerst die Befestigungsschraube heraus.
Befestigen Sie die SmartBracket Platte mit doppelseitigem Klebeband an der gewünschten Stelle.
Doppelseitiges Klebeband darf nur für eine vorübergehende Befestigung verwendet werden. Das mit Klebeband befestigte Gerät kann sich jederzeit von der Oberfläche lösen. Solange das Gerät mit Klebeband befestigt ist, wird der Sabotagekontakt nicht ausgelöst, wenn das Gerät von der Oberfläche entfernt wird.
Fixieren Sie den Melder am SmartBracket. Die LED-Anzeige des Geräts blinkt. Dies ist ein Signal dafür, dass das Gehäuse des Melders geschlossen ist.
Wenn die LED-Anzeige während der Installation am SmartBracket nicht aufleuchtet, überprüfen Sie den Status des Sabotagekontakts in der Ajax App, die Unversehrtheit der Befestigung und ob der Melder sicher an der Platte montiert ist.
Befestigen Sie den Magneten mit doppelseitigem Klebeband an der Oberfläche.
Führen Sie den Jeweller Signalstärkentest durch. Die empfohlene Signalstärke beträgt zwei bis drei Balken. Bei geringerer Signalstärke (nur ein Balken) kann ein stabiler Betrieb des Gerätes nicht gewährleistet werden. Versuchen Sie in diesem Fall, das Gerät an einer anderen Stelle zu platzieren. Schon eine Verschiebung um 20 cm kann die Signalstärke verbessern. Wenn das Signal nach dem Versetzen des Melders immer noch gering oder instabil ist, verwenden Sie einen Funk-Repeater.
Führen Sie den Erfassungsbereichstest durch. Um die Funktion des Melders zu überprüfen, öffnen und schließen Sie das Fenster oder die Tür, an dem/der der Melder angebracht ist, mehrmals. Beobachten Sie die Reaktion der LED: Sie sollte jedes Mal blinken, wenn die Tür/das Fenster geöffnet oder geschlossen wird. Wenn der Melder in 5 von 5 Fällen während des Tests nicht reagiert, versuchen Sie, den Installationsort oder die Installationsmethode zu ändern. Möglicherweise ist der Magnet zu weit vom Melder entfernt.
Führen Sie die Signaldämpfungs-Prüfung durch. Während des Tests kann die Signalstärke verringert und erhöht werden, um unterschiedliche Bedingungen am Installationsort zu simulieren. Wenn der Installationsort richtig gewählt ist, hat der Melder eine stabile Signalstärke von 2–3 Balken.
Wenn die Tests erfolgreich waren, befestigen Sie den Melder und den Magneten mit den mitgelieferten Schrauben. Verwenden Sie alle Befestigungspunkte.
Um den Melder zu montieren: Nehmen Sie ihn von der SmartBracket Montageplatte ab. Befestigen Sie die SmartBracket Platte mit den mitgelieferten Schrauben. Installieren Sie den Melder an der Platte.
Um einen großen Magneten zu montieren: Nehmen Sie ihn von der SmartBracket Montageplatte ab.
Befestigen Sie die SmartBracket Platte mit den mitgelieferten Schrauben. Installieren Sie den Magneten an der Platte.
Um einen kleinen Magneten zu montieren: Demontieren Sie das Gehäuse, indem Sie die Rückseite mit einem flachen Gegenstand aufhebeln. Verwenden Sie dazu einen Schlitzschraubendreher. Befestigen Sie das Teil mit Magneten mit den mitgelieferten Schrauben an der Oberfläche. Bringen Sie dann die Vorderseite wieder an.
Ziehen Sie die Befestigungsschraube an der Unterseite des Gehäuses des Melders und des Magneten fest. Die Schraube sorgt für eine zuverlässigere Befestigung und schützt den Melder und den Magneten vor einer schnellen Demontage.
Wenn Sie einen Schraubendreher verwenden, stellen Sie die Drehzahl auf die niedrigste Stufe ein, um die SmartBracket Montageplatte während der Installation nicht zu beschädigen. Bei Verwendung anderer Befestigungsmittel ist darauf zu achten, dass diese die Platte nicht beschädigen oder verformen. Um die Montage des Melders oder Magneten zu erleichtern, können Sie die Schraubenlöcher vorbohren, während die Halterung noch mit doppelseitigem Klebeband befestigt ist.
Anschließen eines drahtgebundenen Melders eines Drittanbieters
Ein kabelgebundener Melder mit einem NC (normal geschlossen)-Kontakt kann über eine außen angebrachte Klemme an den Superior DoorProtect Jeweller-Sensor angeschlossen werden.
Superior DoorProtect Jeweller kann jedoch keinen externen Melder mit Strom versorgen. Der Melder muss separat an das Stromnetz angeschlossen werden. Typ und Eingangsspannung des Melders eines anderen Herstellers entnehmen Sie bitte der Produktinformation des Gerätes oder wenden Sie sich an den Kundendienst des Herstellers.
Installieren Sie den Melder eines anderen Herstellers nicht weiter als 1 Meter von Superior DoorProtect Jeweller entfernt. Eine größere Kabellänge verschlechtert die Qualität der Kommunikation zwischen den Geräten.
So schließen Sie einen kabelgebundenen Melder eines Drittanbieters an:
Entfernen Sie den Melder von der Montageplatte, falls er bereits installiert ist.
Brechen Sie die Stopfen aus dem Gehäuse des Melders heraus, um die Drähte verlegen zu können.
Führen Sie das Kabel des kabelgebundenen Melders eines anderen Herstellers in das Gehäuse von Superior DoorProtect Jeweller.
Schließen Sie den kabelgebundenen Melder an die Superior DoorProtect Jeweller-Klemmen an.
Aktivieren Sie in den Einstellungen von Superior DoorProtect Jeweller die Funktion Externer Kontakt.
Überprüfen Sie die Funktion des angeschlossenen kabelgebundenen Melders. Wenn der externe Melder ausgelöst wird, erhalten Sie eine Benachrichtigung.
Wartung
Überprüfen Sie regelmäßig die Funktionstüchtigkeit des Melders. Das optimale Prüfintervall beträgt drei Monate. Reinigen Sie das Gerätegehäuse von Staub, Spinnweben und anderen Verunreinigungen, sobald diese auftreten. Verwenden Sie ein weiches, trockenes Tuch, das für die Reinigung von Geräten geeignet ist.
Verwenden Sie zum Reinigen des Melders keine Substanzen, die Alkohol, Aceton, Benzin oder andere scharfe Lösungsmittel enthalten.
Superior DoorProtect Jeweller arbeitet bis zu 7 Jahre mit den mitgelieferten Batterien bei 10 Öffnungen/Schließungen pro Tag und einem Abfrageintervall von 60 Sekunden (Jeweller oder Jeweller/Fibra Einstellungen). Bei einem Abfrageintervall von 12 Sekunden verkürzt sich die Batterielebensdauer auf 2 Jahre.
Das Sicherheitssystem meldet im Voraus, wenn die Batterien gewechselt werden müssen. Im Alarmfall leuchtet die LED langsam grün auf und erlischt dann.
So tauschen Sie die Batterien aus
Technischspezifische Angaben
Alle technischen Daten von Superior DoorProtect Jeweller
Einrichtung gemäß den EN-Anforderungen
Garantie
Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für 2 Jahre ab Kaufdatum.
Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Kundendienst von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
Technischen Support kontaktieren:
