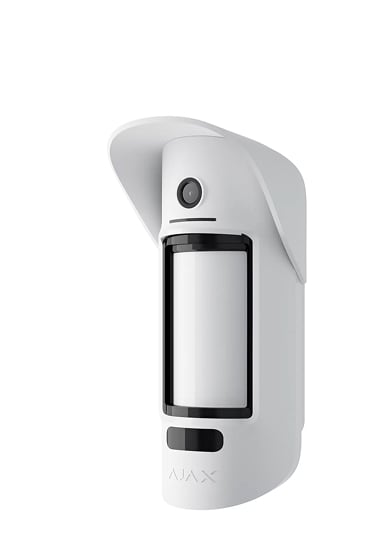

Rilevatore di movimento wireless da esterno con una fotocamera per la verifica degli allarmi

Allarmi alla velocità della luce. Verificati.

MotionCam Outdoor riconosce le intrusioni dai primi passi sul territorio e le conferma con una serie animata di foto. La foto-verifica consente un accertamento immediato della situazione, evitando preoccupazioni agli utenti e interventi non necessari agli istituti di vigilanza.
1
Movimento rilevato
2
Allarme innescato
3
Prove acquisite
Lightning-fast alarms
Hub 2
MotionCam Outdoor richiede Hub 2 o Hub 2 Plus per il funzionamento

Per non perdersi nulla

Combinando l'eccellenza del sistema ottico, il processore più veloce e l'algoritmo software avanzato, MotionCam Outdoor scatta foto informative in qualsiasi condizione meteorologica, di giorno e di notte.
  • Fotocamera HDR
  • Retroilluminazione IR
  • Serie di 2–5 foto
Don't miss a thing

Software della CRA che supporta la foto-verifica degli allarmi

Horus
Horus
Manitou
Manitou
SBN
SBN
Sentinel
Sentinel
WBB
WBB
LISA

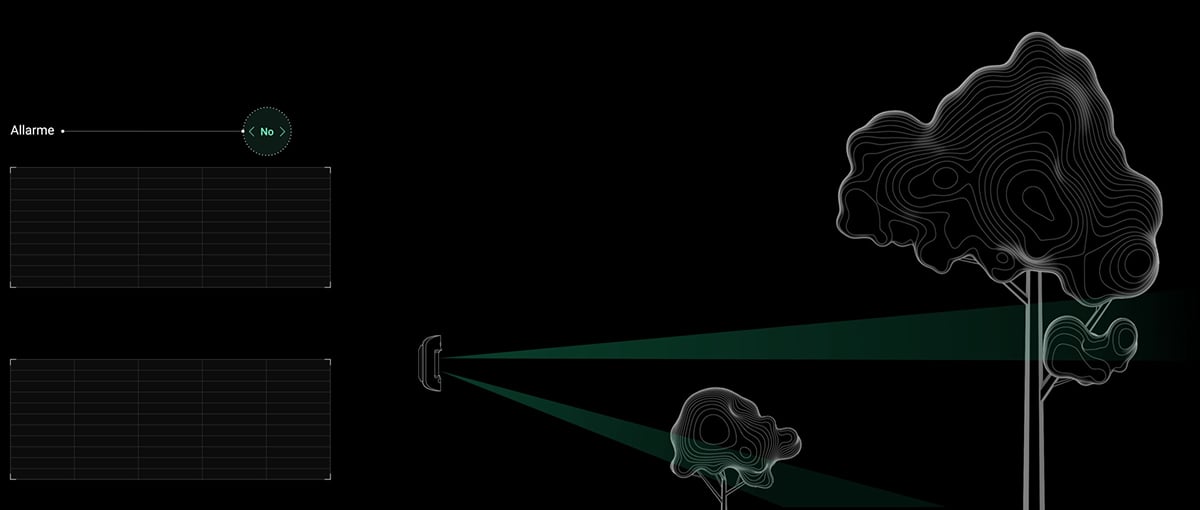

Filtro falso allarme intelligente

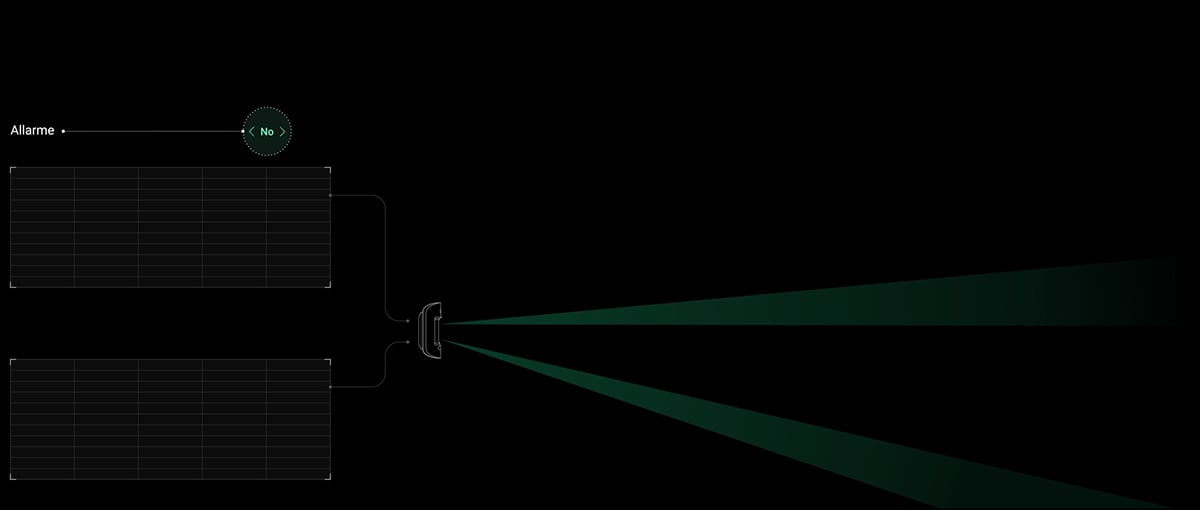

MotionCam Outdoor è dotata di due sensori PIR indipendenti, i cui segnali sono analizzati dall'algoritmo a due fasi LISA. Nel momento in cui entrambi i sensori rilevano del movimento, LISA effettua l'analisi correlativa dello spettro dei segnali, consentendo di distinguere immediatamente le minacce reali dalle interferenze.

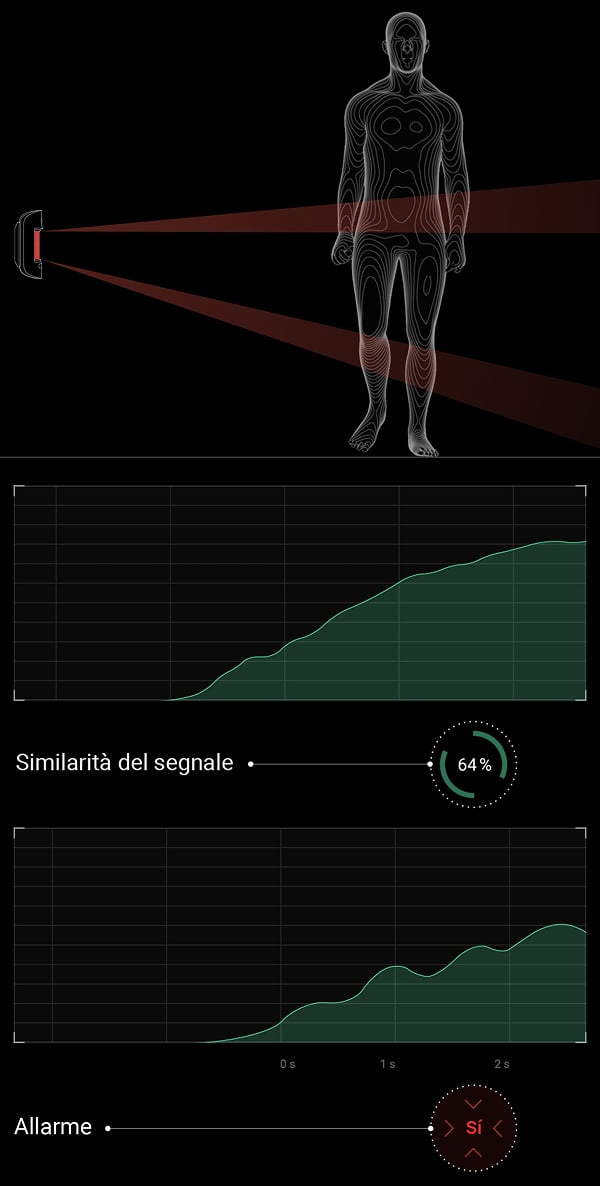

Analisi correlativa

Ogni volta che MotionCam Outdoor rileva un movimento, LISA analizza e confronta in tempo reale le forme dei segnali provenienti dai due sensori. Se sono simili, l'allarme viene attivato.
Correlation analysis Correlation analysis

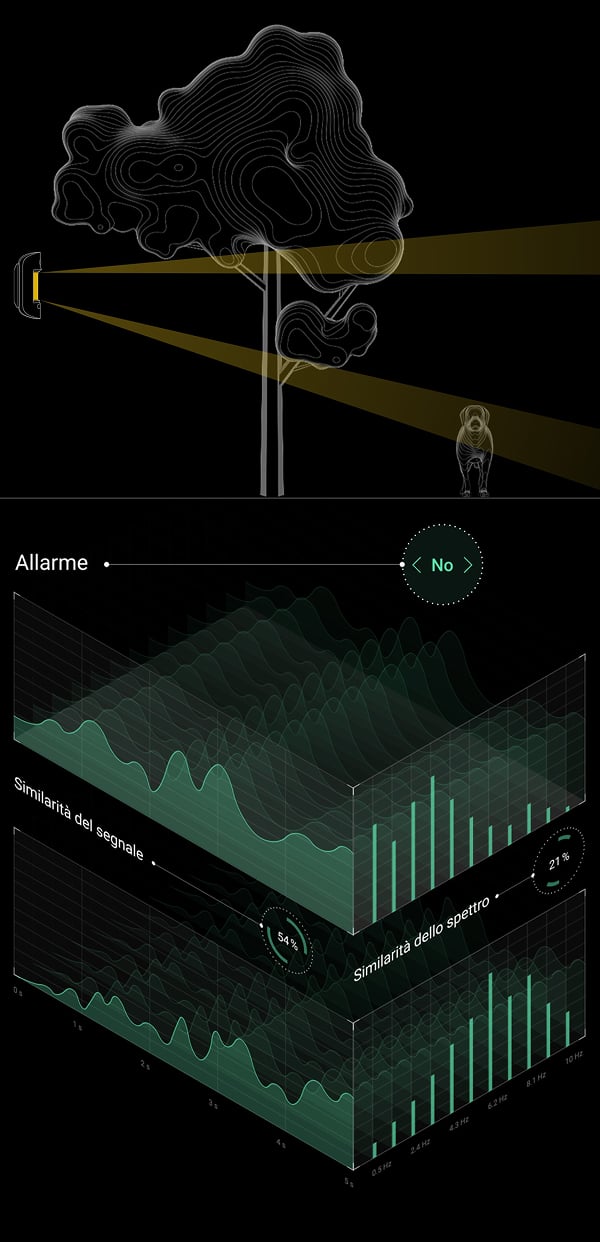

Analisi spettrale

Quando entrambi i sensori rilevano del movimento, ma l'analisi correlativa non identifica somiglianze sufficienti, LISA confronta i componenti della frequenza dei segnali di entrambi i sensori.
Spectral analysis Spectral analysis
EN 50131

Protezione anti-manomissione a più livelli

MotionCam Outdoor non può essere disattivata senza farsi notare, neanche quando il sistema è disinserito. Il rilevatore è dotato di sensori anti-mascheramento che reagiscono, agli ostacoli, alla copertura e alla pitturazione dell'obiettivo.

L'hub impiegherà meno di un minuto1 a rilevare la perdita di comunicazione con il rilevatore e comunicare il problema a una stazione di monitoraggio e agli utenti. Il fatto che MotionCam Outdoor sia stata smontata sarà notato immediatamente.
  • Sistema anti-mascheramento
  • Notifiche in caso di dispositivo staccato
  • Periodo di polling del rilevatore — hub configurabile
Multilevel sabotage protection
Effective security in any weather

Sicurezza efficace in qualsiasi condizione meteorologica

MotionCam Outdoor è resistente al calore fino a +60°С al freddo fino a –25°С. E per proteggere i sensori del sistema anti-mascheramento dalla pioggia e dalla neve, forniamo un speciale tettuccio Hood.
  • Efficienza ad alte e basse temperature
  • Custodia protettiva IP55
  • Hood di protezione dalla pioggia e dalla neve inclusa nel kit
  • Efficienza ad alte e basse temperature
  • Custodia protettiva IP55
  • Hood di protezione dalla pioggia e dalla neve inclusa nel kit
Jeweller
Wings

Affidabilità della comunicazione senza compromessi

MotionCam Outdoor utilizza due protocolli radio sicuri simultaneamente: Jeweller e Wings. I protocolli radio funzionano indipendentemente l'uno dall'altro e ciascuno è incentrato sulla propria funzione. Jeweller trasmette gli allarmi in 0,15 secondi e, grazie a Wings, la prima immagine del sito arriverà nell'app in meno di 9 secondi2.
La portata del segnale radio è sufficiente per installare il rilevatore nel punto in cui sarà più efficace. La durata di 3 anni della batteria riduce al minimo la manutenzione richiesta.
  • Comunicazione bidirezionale fino a 1.700 metri
  • Ricezione delle foto in meno di
    9 secondi
  • Fino a 3 anni
    di durata della batteria

Meno lavoro manuale. Più impostazioni nell'app.

Il procedimento di connessione e configurazione di MotionCam Outdoor fa risparmiare tempo all'ingegnere installatore nel miglior modo possibile. Per aggiungere un rilevatore al sistema, basta scansionare il codice QR con l'app Ajax e assegnargli un nome e una stanza. È possibile configurare il dispositivo in tempo reale tramite l'app, testare le zone di rilevamento e la comunicazione. Se necessario, il rilevatore può essere disattivato o i parametri di sistema possono essere riconfigurati da remoto, senza dover intervenire in loco.
Connecting Motioncam Outdoor
Aggiunta di elementi al sistema di sicurezza tramite codice QR
Installation Motioncam Outdoor
Fissaggio con SmartBracket senza smontare la custodia
Setting Motioncam Outdoor
Configurazione tramite app
Professional installation

Installazione professionale

Un installatore qualificato garantisce un'installazione di qualità dei dispositivi e la divulgazione di tutte le funzionalità del sistema di sicurezza. Contatta un partner certificato Ajax per assistenza.

Specifiche tecniche

Classificazione
Rilevatore di sicurezza elettro-ottico con canale radio
Tipo di rilevatore
Wireless
Installazione
Esterni / interni
Altezza consigliata per l'installazione
0,8 – 1,3 m
Compatibilità
Hub 2, Hub 2 Plus

Non funziona con il ripetitore di segnale radio ReX
Elemento sensore
2 sensori PIR
Distanza di rilevamento movimento
Regolabile, da 3 a 15 m
Immunità agli animali domestici
Animali fino a un'altezza di 80 cm
Sensibilità
Regolabile, 3 livelli
Angolo di visione del rilevatore di movimento
Orizzontale — 90°
Verticale — 80°
Angolo della telecamera
Orizzontale — 105°
Verticale — 50°
Distorsione TV (standard EBU)
A barile, –17%
Foto in caso di allarme
Risoluzione foto:

  • 320 × 176 pixel (impostazione predefinita)
  • 640 × 352 pixel

Serie di scatti fino a 5 fotografie

Maggiori informazioni
Illuminazione a infrarossi per riprese notturne
Disponibile
Alimentazione
4 batterie CR123A
Tensione di alimentazione
6 V
Durata della batteria
Fino a 3 anni (fino a 2,5 anni se è attivata l'impostazione “Ritardo di ingresso”)

Calcolare la durata della batteria
Tecnologia radio Jeweller
Portata della comunicazione con un hub — fino a 1.700 m in spazi aperti
Comunicazione a due vie tra l'hub e il dispositivo
Frequenze di funzionamento — 868,0–868,6 MHz3
Potenza di uscita RF autoregolante — fino a 20 mW
Crittografia a blocchi con chiave dinamica
Periodo di polling del rilevatore — 12–300 s
Salti di frequenza

Maggiori informazioni
Tempo di ricezione dell'allarme
0,15 s
Tecnologia radio Wings
Trasmissione di una serie di foto
Tempo di ricezione delle foto con impostazione predefinita: fino a 9 secondi
Sensore di temperatura
Disponibile
Temperature di funzionamento
Da –25°С a +60°С
Umidità di funzionamento
Fino al 95%
Classe di protezione
IP55
Anti-manomissione
Anti-mascheramento
Protezione anti contraffazione
Rilevamento inibizioni
Resistente alle manomissioni
Configurazione e test da remoto
Disponibile
Compatibilità CRA
Connettività CRA: ID contatto, SIA (DC-09)

Software della CRA che supporta la foto-verifica degli allarmi
Dimensioni
206 × 108 × 93 mm
Peso
470 g
Garanzia
24 mesi dalla data di acquisto

Maggiori informazioni
Set completo
Rilevatore di movimento MotionCam Outdoor
Pannello di montaggio SmartBracket
Tettuccio Hood
4 batterie CR123A (pre-installate)
Kit di installazione
Manuale utente
1 Con il periodo di polling Hub — Rilevatore di 12 secondi
3 Dipende dalla regione di vendita

Scegli il set Ajax più appropriato in 2 minuti

Dicci cosa desideri proteggere e metteremo insieme un set di rilevatori e dispositivi per il tuo edificio.
Comincia

Rilevatore di movimento da esterno con foto-verifica degli allarmi Ajax MotionCam Outdoor

Un rilevatore di movimento è un dispositivo che rileva il movimento di oggetti e viene utilizzato per controllare un’area protetta o eseguire scenari di automazione. Nei sistemi di allarme, un rilevatore di movimento viene utilizzato per rilevare l’intrusione in un’area protetta.

Tipi di rilevatori di movimento

I rilevatori di presenza si distinguono per il principio di funzionamento, le caratteristiche di installazione e utilizzo e per l’accuratezza del funzionamento del dispositivo. Per scegliere un rilevatore di movimento adatto al luogo di installazione, è necessario conoscerne i tipi più comuni sul mercato.

Rilevatori di movimento da interno e da esterno

In base al luogo di installazione, i rilevatori di movimento si distinguono in dispositivi per l’installazione all’interno o all’esterno. La principale differenza tra questi tipi di rilevatori consiste nella presenza di una qualche protezione dai fattori meteorologici (neve, pioggia e vento) per i dispositivi da esterno.

Rilevatori di movimento cablati o wireless

La differenza tra questi tipi di rilevatori consiste nel modo in cui il segnale viene trasmesso. I rilevatori antifurto cablati inviano un segnale di allarme tramite un collegamento via cavo. L’alimentazione del rilevatore cablato è data dal sistema di allarme o dall’adattatore della rete. I rilevatori di presenza wireless trasmettono un segnale di allarme su un canale radio sicuro. L’alimentazione dei dispositivi wireless è garantita da una batteria.

Rilevatori di movimento a infrarossi

I rilevatori di movimento a infrarossi reagiscono alla radiazione termica del corpo umano. Questo è il tipo più comune di rilevatore di movimento. Ma questi dispositivi non escludono i falsi allarmi, ad esempio quando il dispositivo si surriscalda o quando un animale si muove. La maggior parte dei moderni rilevatori di movimento offre delle protezioni dai falsi allarmi di questo tipo.

Rilevatori di presenza ad ultrasuoni

Il rilevatore di movimento a ultrasuoni funziona ad alte frequenze, da 20 kHz a 60 kHz. Per questo motivo, gli animali, come i gatti, sono sensibili a queste frequenze, essi inoltre vengono utilizzati per l’addestramento degli animali.

Il principio di funzionamento del rilevatore di movimento ad ultrasuoni è l’effetto Doppler. L’onda emessa viene riflessa da un oggetto in movimento, torna indietro e viene rilevata dal ricevitore e la frequenza dell’onda cambia. Questa variazione viene fissata e il rilevatore attiva il segnale. Il vantaggio principale di questo rilevatore è che non è sensibile all’ambiente.

Foto rilevatori o rilevatori a laser

Nei rilevatori di movimento di questo tipo è presente un emettitore, ad esempio un LED a infrarossi, e un ricevitore, un fotodiodo dello stesso spettro. Questo tipo di rilevatore ha un funzionamento semplice, che può agire in due modi:

  1. Installando l’emettitore e il fotodiodo uno di fronte all’altro nell’area protetta.  Quando qualcuno attraversa lo spazio, la radiazione viene oscurata e non raggiunge il ricevitore, quindi il dispositivo si attiva.
  2. Installando l’emettitore e il fotodiodo uno accanto all’altro: questo permette di fissare le modifiche quando c’è qualcuno nell’area protetta dal rilevatore. la radiazione viene riflessa dalla persona e cade sul fotodiodo.

Rilevatore di presenza a microonde

Il dispositivo è composto da un ricevitore e un trasmettitore che genera un segnale ad alta frequenza. Quando si verifica un movimento vicino al rilevatore, la frequenza cambia. Il ricevitore è configurato in modo tale che quando si verifica una variazione di frequenza, il segnale diventa più forte e viene trasmesso al relè o all’unità centrale del sistema di sicurezza e il carico si accende. I rilevatori di movimento a microonde sono molto sensibili e possono rilevare il movimento anche dietro piccoli ostacoli.

Installare un rilevatore di movimento

Esistono diverse opzioni per installare i rilevatori di presenza in base a una serie di fattori. Innanzitutto, è necessario capire di che cosa si ha bisogno: l’utente è alla ricerca di un sistema che protegga la casa dalle intrusioni anche nel territorio esterno o solo all’interno, si vuole installare un dispositivo wireless o cablato, con o senza foto-verifica degli allarmi. In ogni caso è opportuno leggere le istruzioni dettagliate fornite dai produttori e seguire le istruzioni di installazione o rivolgersi a installatori professionisti.

Rilevatore di movimento wireless da esterno con telecamera per la verifica degli allarmi Ajax MotionCam Outdoor

MotionCam Outdoor è un rilevatore di movimento wireless da esterno per il sistema di sicurezza con fotocamera integrata. Il set in dotazione comprende: un tettuccio (Ajax Hood) per proteggere il rilevatore da pioggia e neve, il dispositivo MotionCam Outdoor, il pannello di montaggio SmartBracket, un kit d’installazione e le istruzioni.

Principio di funzionamento del rilevatore da esterno con foto-verifica degli allarmi Ajax MotionCam Outdoor

MotionCam Outdoor è un rilevatore di movimento da esterno con una fotocamera. I sensori a infrarossi del dispositivo rilevano le intrusioni e gli oggetti in movimento con una temperatura prossima a quella del corpo umano. La verifica grazie alle foto aiuterà a valutare istantaneamente la situazione. Evitando così agli utenti inutili ansie o di chiamare inutilmente una pattuglia. Il rilevatore in modalità inserita legge costantemente i segnali dei due sensori a infrarossi. Quando viene rilevato un movimento, MotionCam Outdoor invia un segnale all’hub e segnala l’allarme facendo lampeggiare l’indicatore, se abilitato.

L’allarme viene fissato, se entrambi i sensori rilevano il movimento. Parallelamente, il rilevatore di movimento da esterno, scatta da 1 a 5 foto, a seconda delle impostazioni, e le trasferisce all’unità centrale. L’hub in caso di allarme attiva le sirene e gli scenari, informa gli utenti e la centrale ricezione allarmi dell’incidente.

Il campo di rilevamento del rilevatore è impostato manualmente a una distanza compresa tra tre e quindici metri. Ciò consente di determinare con precisione la zona di rilevamento, per evitare falsi allarmi causati dal movimento di cespugli o alberi.

Caratteristiche del rilevatore wireless da esterno Ajax MotionCam Outdoor

Filtro falsi allarmi

Il rilevatore wireless da esterno è dotato di una coppia di sensori a infrarossi indipendenti che rispondono al movimento. I segnali inviati dai sensori vengono analizzati dall’algoritmo a due fasi LISA. Quando entrambi i sensori a infrarossi rilevano un movimento, l’algoritmo analizza i segnali e capisce se si tratta di interferenze o di una minaccia reale.

Con un corretta configurazione e installazione di MotionCam Outdoor, il rilevatore di movimento wireless da esterno ignora gli animali fino a 80 cm di altezza.

Conferma dell’allarme e risposta immediata

Il rilevatore di movimento da esterno per il sistema di sicurezza MotionCam Outdoor riconosce un’intrusione in un’area protetta e invia una serie animata di foto ai proprietari per conferma. Con l’aiuto della foto-verifica, è possibile prevenire l’intervento inutile di una pattuglia ed evitare agli utenti del sistema di sicurezza inutili ansie.

Adattamento alla situazione meteorologica

Il sensore wireless MotionCam Outdoor funziona nell’intervallo di temperatura da -25°С a +60°С. Per proteggere i sensori del dispositivo da pioggia e neve, sulla custodia è applicato uno speciale tettuccio.

Compensazione della temperatura

Il rilevatore di presenza da esterno Ajax MotionCam Outdoor percepisce una persona e altri oggetti come punti di calore. Il dispositivo monitora questi punti e, quando si muovono, segnala un allarme. MotionCam Outdoor reagisce al movimento dei punti la cui temperatura è vicina alla temperatura del corpo umano. Nel caso in cui la temperatura ambiente sia approssimativamente uguale alla temperatura umana, il corretto funzionamento del rilevatore non è garantito; a meno che non venga applicata la compensazione della temperatura, per cui il dispositivo rileva il movimento nell’intero intervallo di temperatura di funzionamento.

Protezione antisabotaggio

Il rilevatore di movimento da esterno con fotocamera MotionCam Outdoor non può essere disattivato o disabilitato senza che l’utente se ne accorga. Questo grazie alla presenza di sensori anti-mascheramento nel dispositivo wireless, che reagiscono nel caso in cui e lenti vengano coperte, ostruite o verniciate. In meno di un minuto, l’hub rileverà la mancanza di comunicazione con il rilevatore di movimento e segnalerà l’incidente agli utenti.

Connessione affidabile

Il rilevatore di presenza wireless Ajax utilizza due protocolli radio sicuri per la trasmissione dei dati: Jeweller e Wings. Si tratta di protocolli indipendenti con funzioni diverse. Jeweller trasmette gli allarmi in 0,15 secondi e Wings è responsabile del trasferimento rapido delle immagini dall’impianto all’applicazione.

La comunicazione con l’unità centrale hub è mantenuta a una distanza di 1700 m. La durata della batteria del rilevatore di movimento wireless da esterno dura fino a 3 anni con le batterie preinstallate.

Telecamera di sicurezza da esterno

La fotocamera del rilevatore da esterno si adatta alle riprese in condizioni di illuminazione difficili: luce solare diretta, superfici che riflettono la luce o illuminazione dei lampioni. L’obiettivo grandangolare permette di coprire l’intera area protetta. Un filtro a infrarossi garantisce la riproduzione del colore in condizioni di luce intensa e due LED a infrarossi luminosi garantiscono visibilità anche al buio.

La telecamera di sicurezza del rilevatore di presenza MotionCam Outdoor funziona in diverse condizioni, consentendo di ottenere un’immagine di verifica dell’allarme di alta qualità.

Il tempo di consegna delle foto all’applicazione Ajax dipende dalla risoluzione selezionata, dall’intensità del segnale di Jeweller e Wings, nonché dalla velocità di Internet per l’hub.

Installazione e configurazione

Per aggiungere al sistema un rilevatore di movimento wireless da esterno con fotocamera MotionCam Outdoor, è necessario eseguire la scansione del codice QR dall’applicazione Ajax e assegnare un nome e una stanza al dispositivo. Il rilevatore verrà configurato nell’applicazione mobile in tempo reale utilizzando il test di intensità del segnale e della zona di rilevamento. Se necessario, è possibile disabilitare temporaneamente il rilevatore di movimento wireless o riconfigurarlo.

Per un corretto funzionamento del rilevatore di movimento wireless, si consiglia di installare il dispositivo ad un’altezza di 0,8-1,3 metri dal livello del suolo sul muro di casa o su una recinzione.

Non installare il rilevatore di movimento vicino a oggetti in metallo o specchi, vicino ad alberi e cespugli alti, in luoghi con un livello del segnale basso e a meno di 1 metro dall’hub.
