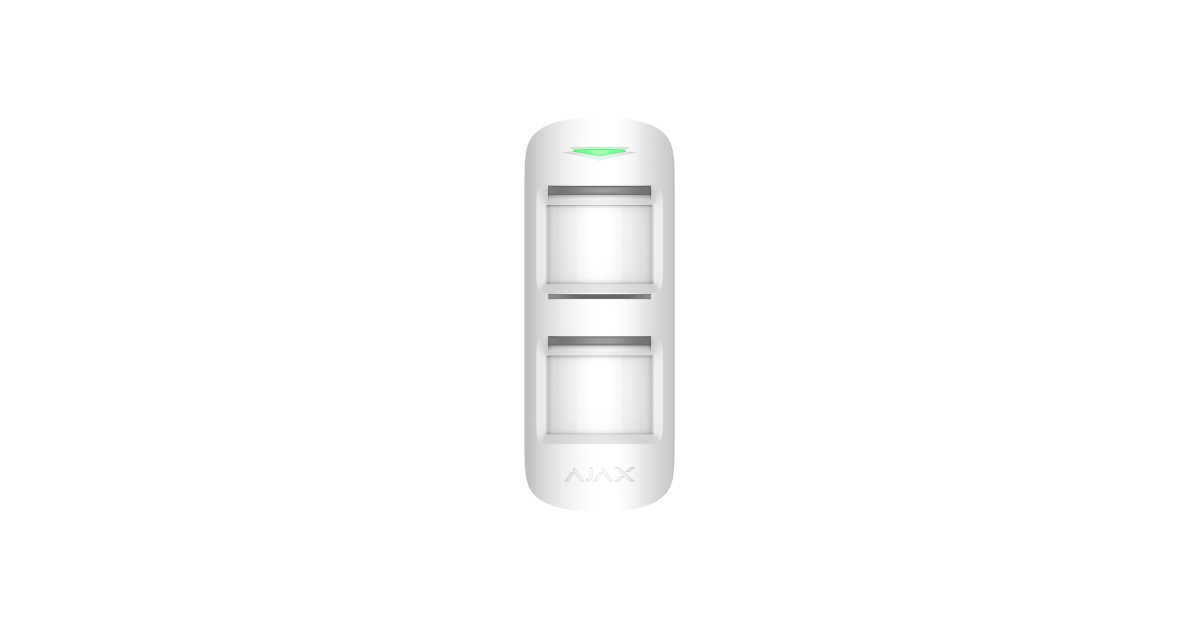

MotionProtect Outdoor

MotionProtect Outdoor

Rilevatore di movimento wireless da esterno con un sistema anti-mascheramento avanzato e immunità agli animali domestici

La prima linea di difesa per casa e lavoro

The first line of defence for home and business

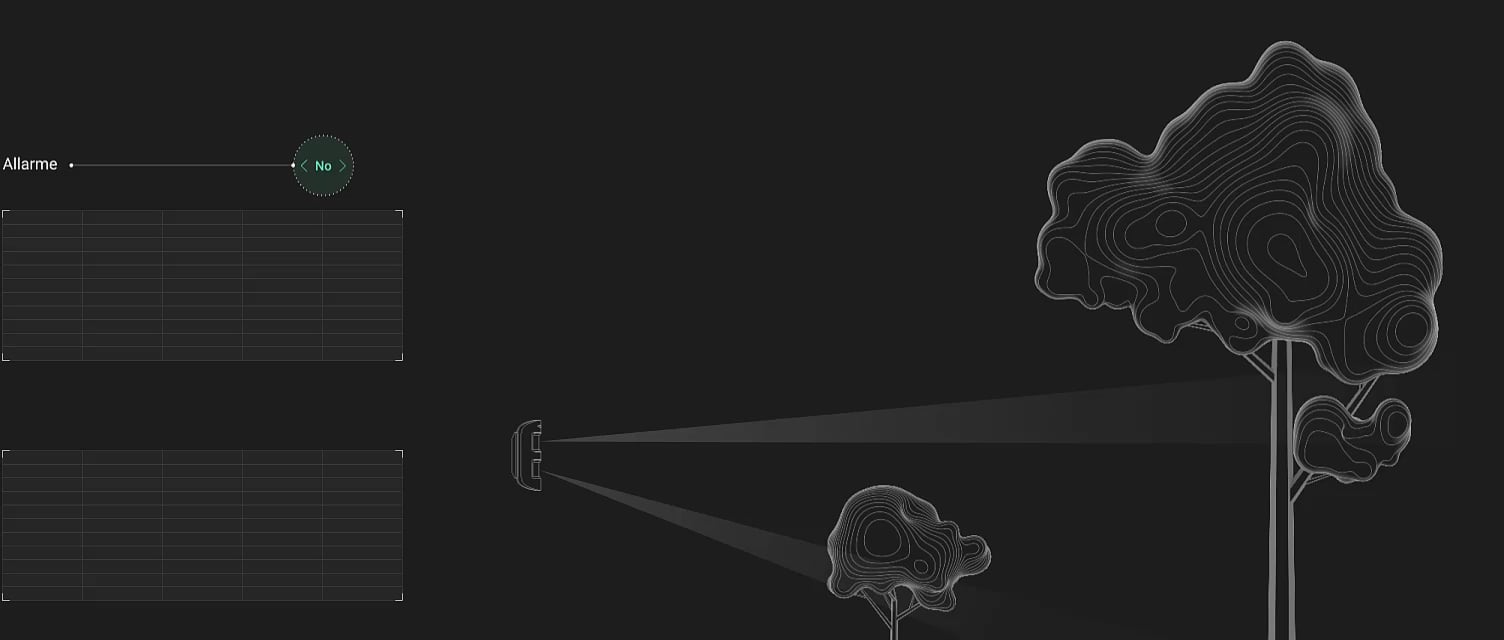

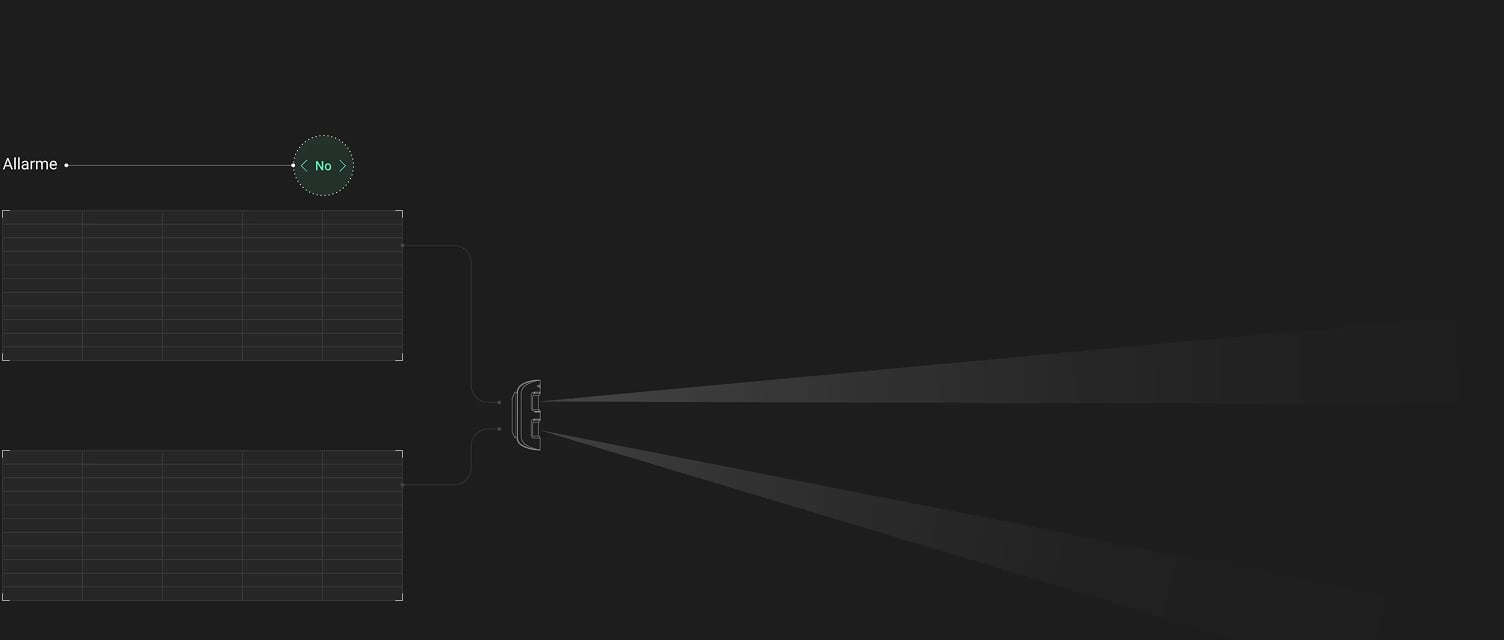

Algoritmo a due fasi per la prevenzione dei falsi allarmi

La strada è sempre piena d'azione: il vento fa ondeggiare foglie e cespugli riscaldati dal sole, animali e uccelli si muovono, vari insetti si poggiano sulla custodia del rilevatore. Questa diversità di flora e fauna crea impedimenti costanti che rendono difficile per i rilevatori di movimento all'aperto individuare la vera minaccia: gli esseri umani. Abbiamo risolto questo problema sia a livello software che hardware, implementando due sensori PIR e sviluppando un algoritmo unico a due fasi per l'analisi del segnale, LISA.

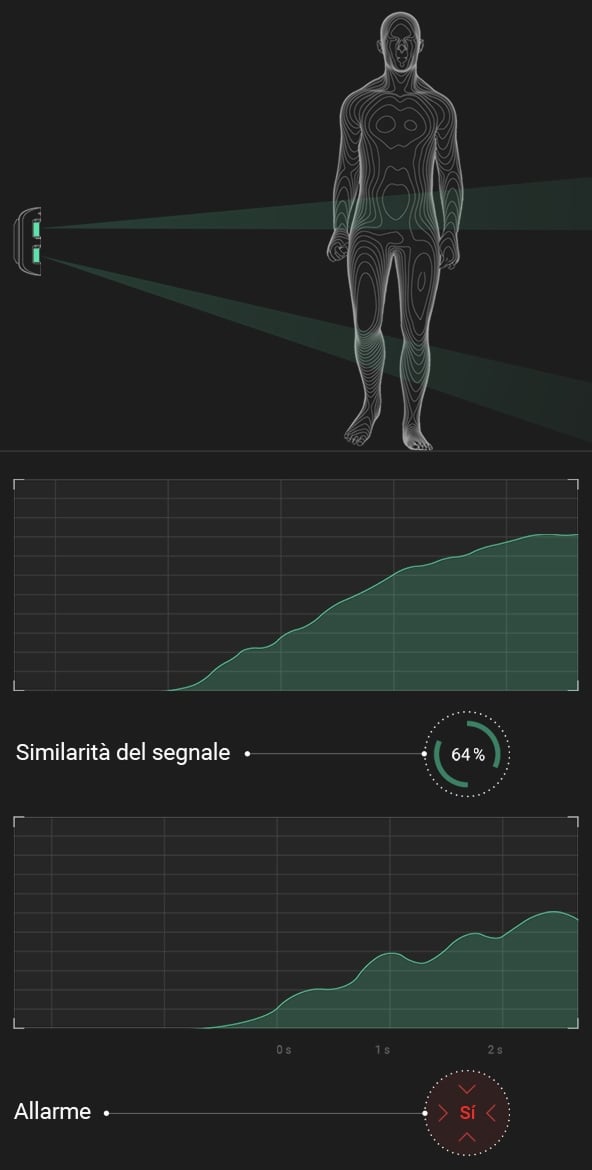

Analisi correlazionale

Ogni volta che MotionProtect Outdoor rileva un movimento, LISA analizza e confronta in tempo reale le forme dei segnali provenienti dai due sensori. Se sono simili, l'allarme viene attivato.

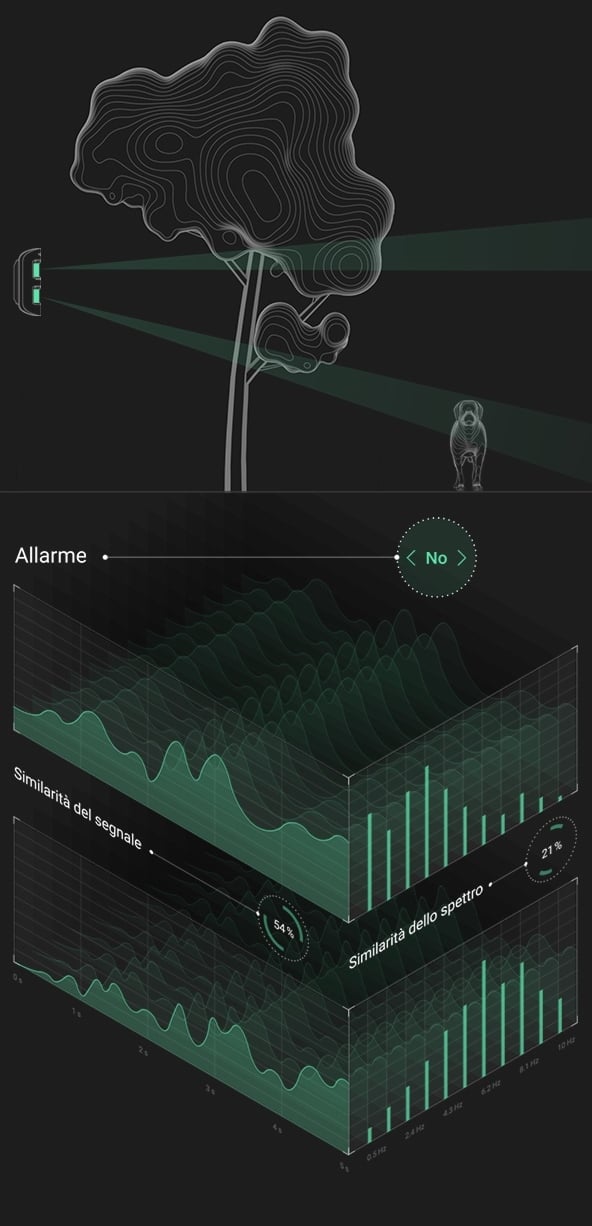

Analisi spettrale

Quando entrambi i sensori rilevano il movimento ma l'analisi correlazionale non identifica sufficienti somiglianze, LISA confronta le componenti di frequenza nei segnali di entrambi i sensori.

Sistema anti-mascheramento intelligente

Un rilevatore esterno è un bersaglio facile. Durante il giorno, quando il sistema è disinserito, gli intrusi possono bloccare la visuale o danneggiare i sensori, per ottenere un vantaggio nell'infrazione notturna. Per prevenire i casi di sabotaggio, abbiamo dotato MotionProtect Outdoor di un pulsante anti manomissione e di un avanzato sistema anti-mascheramento che può rimanere attivo H24.

Il sistema anti-mascheramento di MotionProtect Outdoor si calibra automaticamente analizzando l’area circostante durante il montaggio del dispositivo su SmartBracket. Poi, se appare un ostacolo nel campo visivo dei sensori anti mascheramento o se essi vengono verniciati, il rilevatore si accorge rapidamente del sabotaggio e dà l'allarme. Inoltre, viene registrata anche una manomissione leggera, come quando qualcuno tenta di smontare il rilevatore da SmartBracket.

  • 2 secondi
    Rilevamento di un ostacolo davanti a due lenti
  • 2,5 minuti
    Rilevamento di un ostacolo davanti a una lente
  • 2,5 minuti
    Rilevamento di apposizione nastro o verniciatura di una lente
  • 2,5 minuti
    Rilevamento di apposizione nastro o verniciatura di entrambe le lenti
Jeweller

Comunicazione garantita dell'allarme

Abbiamo sviluppato il protocollo radio Jeweller per garantire il funzionamento ininterrotto di tutti i dispositivi all'interno del sistema di sicurezza. Jeweller fornisce una comunicazione bidirezionale tra hub e MotionProtect Outdoor a una distanza che va fino a 1.700 metri e fornisce allarmi in meno di 0,15 secondi. Il protocollo radio utilizza il framing per sincronizzare la comunicazione dei dispositivi collegati, l'autenticazione per eliminare la contraffazione e la crittografia per proteggere dalle fughe di dati. Inoltre, Jeweller è efficiente dal punto di vista energetico e consente ai rilevatori di funzionare per anni con le batterie preinstallate.
  • Comunicazione bidirezionale fino a 1700 metri
  • Allarmi comunicati in 0,15 secondi
  • Intervallo minimo di ping 12 secondi

Resiste ad alte e basse temperature

I sistemi di sicurezza Ajax proteggono gli utenti in tutte le zone climatiche, dal Sudafrica alla Groenlandia. Caldo o freddo, neve o pioggia: MotionProtect Outdoor è pronto a qualsiasi clima. Il rilevatore da esterno funziona fino a 5 anni con le batterie pre-installate. Inoltre, per aumentare l'autonomia e semplificare la manutenzione in condizioni estreme, abbiamo previsto la possibilità di utilizzare l'alimentazione esterna.
  • Resiste al calore fino a +60°С
  • Resiste al freddo fino a −25°С
  • Protezione da polvere e getti d'acqua IP55
  • Fino a 5 anni di durata della batteria

Protezione dei sensori dal mascheramento

Detectors can be installed without Hood when mounted under the cover
I rilevatori possono essere installati senza Hood se montati sotto una copertura
Detectors can be installed with Hood to protect anti-masking system from rain and snow
I rilevatori possono essere installati con Hood per proteggere il sistema anti-mascheramento da pioggia e neve

Installazione facile

Per collegare MotionProtect Outdoor all'hub, è sufficiente scansionare il codice QR con la fotocamera dello smartphone. Grazie alla piastra di montaggio SmartBracket, il dispositivo può essere installato senza smontare la custodia. Utilizza l'app Ajax per testare e configurare il rilevatore.

Allo stesso tempo, però, l'installazione di rilevatori esterni è un compito professionale. Richiede una valutazione del paesaggio, la comprensione dei potenziali punti di effrazione e la previsione di possibili problemi di interferenza. Per garantire che MotionProtect Outdoor funzioni in modo efficiente e per evitare falsi allarmi, contatta un ingegnere qualificato.
Il dispositivo viene aggiunto al sistema di sicurezza utilizzando un codice QR
Il dispositivo viene montato utilizzando SmartBracket senza smontare la custodia
Il dispositivo viene personalizzato nell’app per smartphone
Il dispositivo viene aggiunto al sistema di sicurezza utilizzando un codice QR
Il dispositivo viene personalizzato nell’app per smartphone

Installazione professionale del sistema di sicurezza

Un ingegnere qualificato garantisce un'installazione di alta qualità del sistema di sicurezza, consentendo di sfruttare a pieno tutto il suo potenziale. Contatta uno dei partner certificati Ajax di zona, per ricevere assistenza.
I nostri partner

Specifiche tecniche

Classificazione
Rilevatore di sicurezza elettro-ottico con canale radio
Tipo di rilevatore
Wireless
Installazione
Esterni/interni
Colore
Solo bianco
Altezza consigliata per l'installazione
0,8–1,3 m
Compatibilità
Funziona solamente con tutti gli hub, e i ripetitori del segnale radio Ajax
Elemento sensore
Due sensori PIR
Tempo di ricezione del segnale di allarme
0,15 s
Distanza di rilevamento movimento
Regolabile, fino a 3—15 m
Angolo di rilevamento
Orizzontale: 90°
Velocità di rilevamento del movimento
Da 0,3 a 2 m/s
Sensibilità
Regolabile, 3 livelli
Immunità agli animali domestici
Peso: qualsiasi
Altezza: fino a 80 cm
Sistemi anti-manomissione
Sistema anti-mascheramento
Protezione anti contraffazione
Rilevamento inibizioni
Resistente alle manomissioni
Alimentazione
Batteria: 2 × batterie CR123A, 3 V, pre-installate
Alimentazione di rete opzionale: 5-28 V DC
Durata della batteria
Fino a 5 anni

Maggiori informazioni
Tecnologia radio Jeweller
Raggio di comunicazione con l'unità centrale: fino a 1.700 m in spazi aperti
Comunicazione bidirezionale tra i dispositivi

Bande di frequenza radio:
866,0 – 866,5 MHz
868,0 – 868,6 MHz
868,7 – 869,2 MHz
905,0 – 926,5 MHz
915,85 – 926,5 MHz
921,0 – 922,0 MHz
(dipende dal paese di vendita)

Potenza di uscita RF autoregolante: fino a 20 mW
Crittografia a blocchi basata sull'algoritmo AES
Periodo di polling del rilevatore: 12−300 s

Per saperne di più sulla tecnologia Jeweller
Sensore di temperatura
Disponibile
Temperature di funzionamento
Da -25°С a +60°С
Umidità massima ammissibile
Fino al 95%
Classe di protezione
IP55
Impostazioni e test remoti
+
Dimensioni
183 × 70 × 65 mm
Peso
322 g
Garanzia
Sostituzione e riparazione entro 24 mesi dalla data di vendita. Le batterie non sono coperte da garanzia.
Set completo
Rilevatore di movimento MotionProtect Outdoor
Pannello di montaggio SmartBracket
Due batterie CR123A (pre-installate)
Kit di installazione
Guida per l'utente

Scegli il set Ajax più appropriato in 2 minuti

Dicci cosa desideri proteggere e metteremo insieme un set di rilevatori e dispositivi per il tuo edificio.
Comincia

Prodotti consigliati

Pannello di controllo di sicurezza intelligente

Sirena wireless per esterni

Copertura che protegge i sensori del sistema antimascheramento da pioggia e neve

Rilevatore di movimento da esterno Ajax MotionProtect Outdoor

Un sistema di sicurezza completo dovrebbe essere dotato di dispositivi che segnalano un pericolo. L'intrusione in un'area protetta è uno dei pericoli più comuni e può essere prevenuto utilizzando rilevatori di movimento.

Come scegliere un rilevatore di movimento

Per installare un rilevatore di movimento, è necessario determinare il tipo di dispositivo e il suo scopo. I rilevatori di movimento vengono utilizzati per proteggere una stanza o un territorio, per controllare l'illuminazione e nelle case intelligenti.

Tipi di rilevatori di presenza

Tipi comuni di rilevatori di movimento: a microonde, a infrarossi, a ultrasuoni e combinati. Maggiori informazioni su ciascuno di essi:

Rilevatori di presenza a microonde

Il principio di funzionamento di questo rilevatore è la radiazione di onde elettromagnetiche ad alta frequenza da parte del dispositivo e la sua attivazione quando la frequenza del segnale cambia. I rilevatori di movimento a microonde rilevano gli oggetti in movimento anche dietro gli ostacoli: vetri, porte, pareti in cartongesso. La maggior parte dei rilevatori di movimento a microonde hanno diverse zone di rilevamento indipendenti e sono di piccole dimensioni. Il funzionamento del dispositivo non dipende dalla temperatura e dalle condizioni meteorologiche e l'elevata precisione aiuta a catturare anche i movimenti lenti.

Rilevatori di movimento a infrarossi

I rilevatori di presenza a infrarossi si attivano ​​quando rilevano una radiazione a infrarossi con temperatura prossima a quella del corpo umano. Una caratteristica di questo tipo di rilevatore è la possibilità di impostare indipendentemente l'angolo di rilevamento e la portata di rilevamento.
Se il rilevatore a infrarossi non prevede l'immunità agli animali domestici, esiste il rischio di falsi allarmi.

Rilevatori di movimento a ultrasuoni

I rilevatori di presenza ad ultrasuoni emettono onde sonore con una frequenza da 20.000 a 60.000 Hz. Il suono che rimbalza su un oggetto in movimento cambia la frequenza del segnale. Il rilevatore di movimento fissa queste modifiche e si attiva. I rilevatori di presenza ad ultrasuoni rilevano un oggetto in movimento, indipendentemente dalla sua temperatura e materiale, il funzionamento del dispositivo non è influenzato dalla polvere dell'aria o dall'umidità. Gli svantaggi di questo rilevatore sono il breve raggio di rilevamento e il fatto che il dispositivo rileva solo oggetti che si muovono rapidamente. Se il movimento è lento, molto probabilmente il rilevatore di presenza non funzionerà.

Rilevatori di movimento combinati

Più tecnologie di scansione sono incorporate in un solo dispositivo. Utilizzato negli antifurti.

Tipo di installazione dei rilevatori di movimento

  • Rilevatori di presenza da esterno
  • Rilevatori di movimento da interno

Rilevatore di presenza da esterno

Un rilevatore di movimento da esterno consente di regolare la direzione verso cui l'area verrà controllata o avere un'area di copertura di 360 gradi. Il dispositivo è facile da installare e può essere cablato o wireless. È importante scegliere un rilevatore di movimento da esterno che abbia una protezione contro la manomissione e immunità agli animali e ai movimenti estranei. Vale la pena prestare attenzione alla presenza di una protezione per la custodia da agenti meteorologici come pioggia e neve.
È consigliabile installare un rilevatore di movimento da esterno sulla facciata di una casa o su una recinzione.

Rilevatori di movimento da interno

I rilevatori di movimento da interno sono installati sulle pareti, sui mobili e sul soffitto. Quando si installano rilevatori cablati, è necessario posarli all'interno in fase di progettazione, al momento della posa dei cavi. Un rilevatore di movimento wireless si installa una volta terminati i lavori. Come per i rilevatori di movimento da esterno, è importante prestare attenzione al fatto che il rilevatore sia immune agli animali e ai movimenti estranei al fine di prevenire falsi allarmi.

Tipi di rilevatori di movimento per metodo di connessione

Rilevatori di movimento wireless

I rilevatori di presenza autonomi sono alimentati da batterie o accumulatori e il segnale viene trasmesso via radio. Per installare il dispositivo, non è necessario posare i cavi elettrici, è possibile montarlo in una stanza senza lavori di muratura. I rilevatori di movimento wireless da esterno sono spesso dotati di pannelli solari che caricano la batteria durante il giorno.

Rilevatori di presenza cablati

I rilevatori di movimento cablati richiedono un cablaggio per l'alimentazione. Il principale svantaggio di questo tipo di dispositivo è l'interruzione del funzionamento in caso di assenza di corrente nell'area protetta.

Caratteristiche dei rilevatori di presenza a cui prestare attenzione

Angolo di visione del rilevatore

Quando si sceglie un dispositivo, è necessario considerare quanto sarà ampia l'area di controllo, l'angolo di visione, la portata del rilevatore (5-50 metri) e anche l'angolo di inclinazione per evitare zone "cieche".

Presenza di una protezione da polvere e umidità

Per evitare falsi allarmi e interruzioni nel funzionamento del rilevatore di movimento, è necessario scegliere un modello che abbia una protezione da polvere e schizzi.

Protezione dai falsi allarmi causati dagli animali

Se un animale entra nel campo visivo del rilevatore, il rilevatore lo ignora. L'immunità agli animali previene i falsi allarmi del rilevatore di movimento.

Rilevatore di movimento wireless da esterno Ajax MotionProtect Outdoor

MotionProtect Outdoor è un rilevatore di presenza wireless da esterno che segnala l'intrusione in un'area protetta. Il pacchetto del dispositivo include:
  1. Rilevatore di movimento MotionProtect Outdoor.
  2. Due batterie preinstallate.
  3. Pannello di montaggio SmartBracket.
  4. Kit di installazione.
  5. Istruzioni.

Principio di funzionamento del rilevatore di movimento Ajax MotionProtect Outdoor

Il rilevatore di movimento Ajax MotionProtect Outdoor segnala il movimento in un'area protetta rilevando la radiazione infrarossa di un oggetto. Tutti gli esseri viventi emettono radiazioni infrarosse, compresi gli esseri umani. Il rilevatore riceve le informazioni utilizzando due sensori a infrarossi indipendenti, che trasmettono i dati all'unità centrale tramite il protocollo radio sicuro Jeweller. I segnali letti dai sensori sono controllati dall'algoritmo LISA a due fattori. L'algoritmo analizza i dati ricevuti da due sensori e li confronta. Se i segnali sono simili, l'utente riceve una notifica sull'incidente. Questo principio di funzionamento aiuta ad evitare falsi allarmi del rilevatore di movimento wireless.
La portata del rilevatore di presenza da esterno è regolata dall'utente in un intervallo da 3 a 15 metri.

Caratteristiche del rilevatore di movimento per esterni MotionProtect Outdoor

  • Garanzia della consegna dell'allarme

L'interazione di tutti i dispositivi del sistema di sicurezza senza interruzioni è assicurata dal protocollo radio Jeweller. Il protocollo supporta la comunicazione bidirezionale del rilevatore di movimento wireless da esterno MotionProtect Outdoor con l'unità centrale intelligente a una distanza fino a 1700 metri. L'hub riceve gli allarmi in meno di 0,15 secondi. Jeweller utilizza la crittografia nella comunicazione per proteggere i dati e l'autenticazione per prevenire la contraffazione del dispositivo. Il protocollo radio è efficiente dal punto di vista del consumo di energia: i rilevatori da esterno MotionProtect Outdoor funzionano fino a 5 anni senza bisogno di sostituire le batterie preinstallate.
  • Protezione contro i falsi allarmi con un algoritmo a due fasi

Animali, uccelli o alberi possono causare un falso allarme con il loro movimento. Ma il rilevatore di movimento da esterno MotionProtect Outdoor evita questi falsi allarmi, utilizzando un sistema per il controllo dei segnali con due sensori IR e un algoritmo di analisi LISA a due fasi.
  • Sistema anti-mascheramento

Per evitare che intrusi danneggino il rilevatore o ne ostruiscano impercettibilmente la visuale, il rilevatore di movimento MotionProtect Outdoor è dotato di un tamper anti-sabotaggio e di un sistema anti-mascheramento. Il tamper attiva un allarme quando si tenta di rimuovere il rilevatore di movimento wireless dal supporto SmartBracket. Il sistema anti-mascheramento rileva il sabotaggio e genera un allarme se le lenti del rilevatore vengono coperte o ostruite.
  • Adattamento alle condizioni meteorologiche del rilevatore di movimento esterno

MotionProtect Outdoor si adatta a qualsiasi condizione atmosferica, grazie alla protezione della custodia da polvere e umidità. Il rilevatore wireless per esterni funziona fino a 5 anni con batterie preinstallate. L'intervallo di temperature di funzionamento del rilevatore esterno va da -25°C a +60°C, l'umidità massima ammessa per un corretto funzionamento è del 95%.
  • Installazione senza smontare la custodia del dispositivo

Per collegare il rilevatore di movimento per esterni MotionProtect Outdoor all'hub, è necessario eseguire la scansione del codice QR nell'app Ajax e assegnare un nome al rilevatore di movimento wireless. Tutti i test e le impostazioni vengono gestite nell'applicazione mobile.
L'installazione di un rilevatore di movimento wireless avviene senza smontare la custodia sul pannello di montaggio SmartBracket.
Quando si installa un rilevatore di movimento wireless da esterno, è necessario prendere in considerazione le possibili interferenze e i modi per evitare che il rilevatore reagisca a queste, bisogna inoltre tener presente le caratteristiche dell'ambiente e comprendere i probabili percorsi di accesso degli intrusi.
