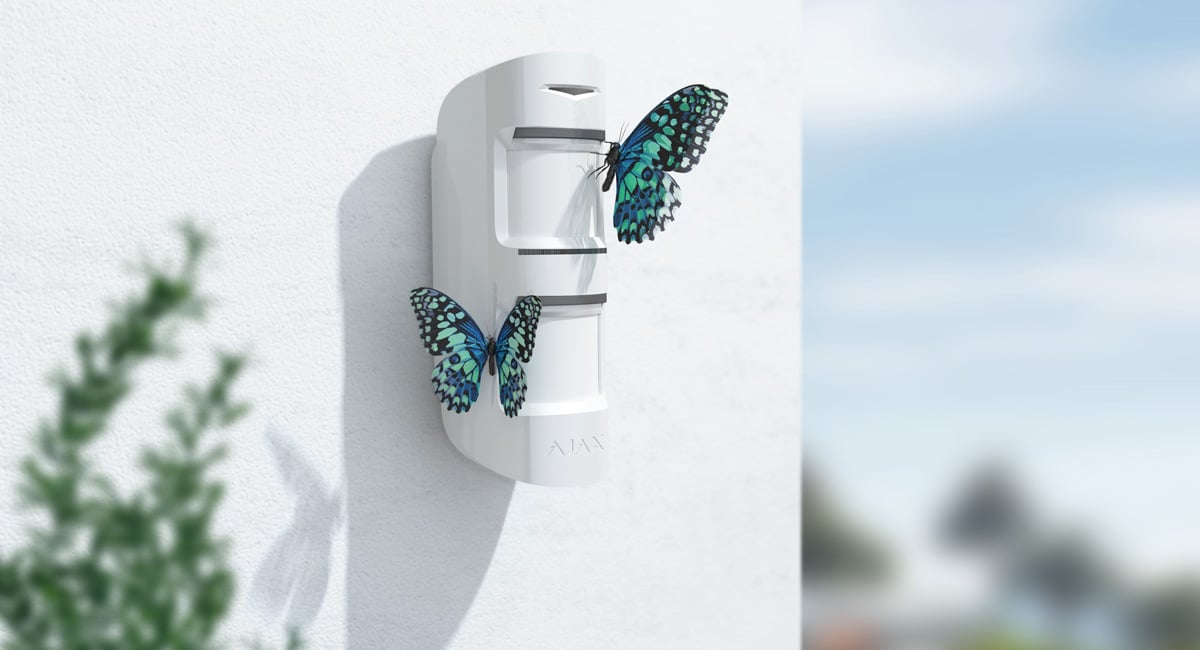

Presentiamo MotionProtect Outdoor, un rilevatore di movimento per esterni che reagisce solo in caso di minaccia reale

I sistemi di sicurezza Ajax proteggono attualmente più di 100.000 persone, aumentando la possibilità di tutelare denaro, proprietà, salute e anche la vita. Abbiamo creato una soluzione onnicomprensiva per la sicurezza degli interni; Ajax è ad oggi il sistema di sicurezza che ha ricevuto più titoli in Europa. Ora siamo pronti a spingerci oltre gli edifici e assicurare una qualità altrettanto alta della protezione delle aree adiacenti.

La nuova gamma di dispositivi di sicurezza per esterni di Ajax è rappresentata da MotionProtect Outdoor, un rilevatore di movimento con un algoritmo a due fasi per la protezione contro i falsi allarmi, l’immunità agli animali domestici e un sistema antimascheramento avanzato. La soluzione più affidabile per il monitoraggio professionale delle aree.

Target corretto

MotionProtect Outdoor

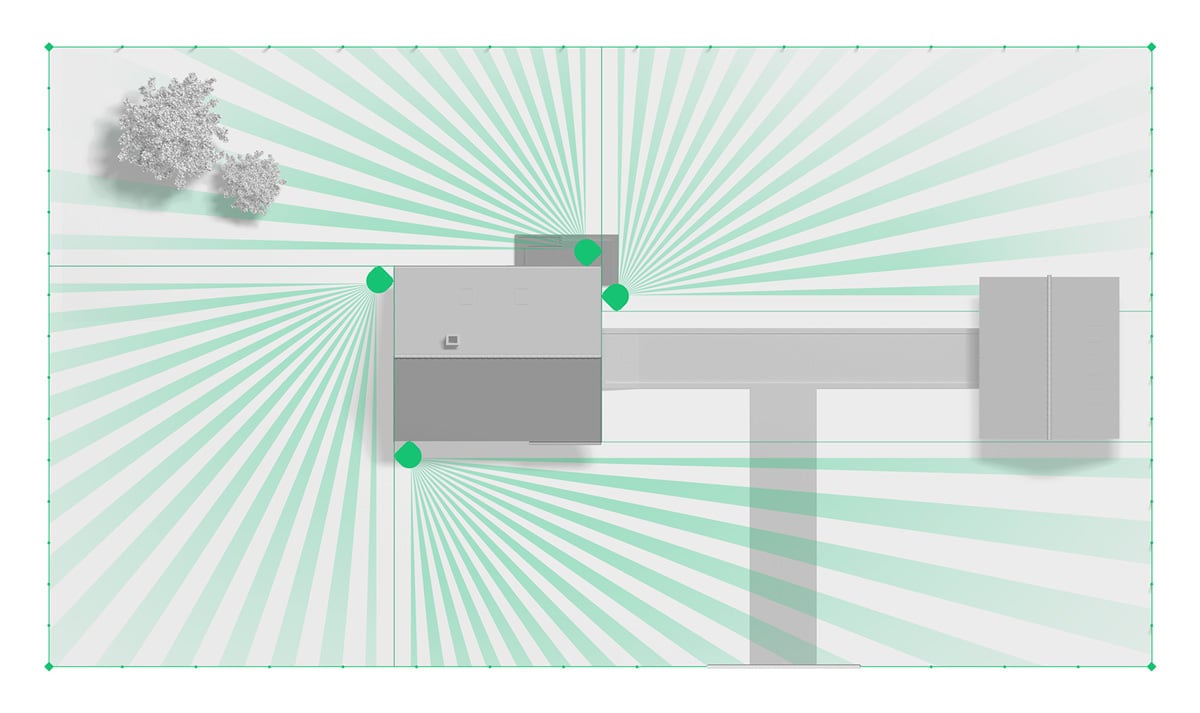

Il mercato della sicurezza nell’Europa Occidentale differisce notevolmente da quello dell’Europa Orientale: una parte significativa della popolazione vive in abitazioni private e villette a schiera. Tradizionalmente, lo sviluppo di un sistema di sicurezza inizia dal territorio adiacente: per spaventare i ladri con le sirene quando si avvicinano alla casa, proteggere il territorio della proprietà e offrire ai residenti minuti fondamentali in caso di infrazione notturna. La mancanza di un dispositivo di sicurezza per esterni nella gamma Ajax era un serio ostacolo per l’espansione su larga scala nella regione.

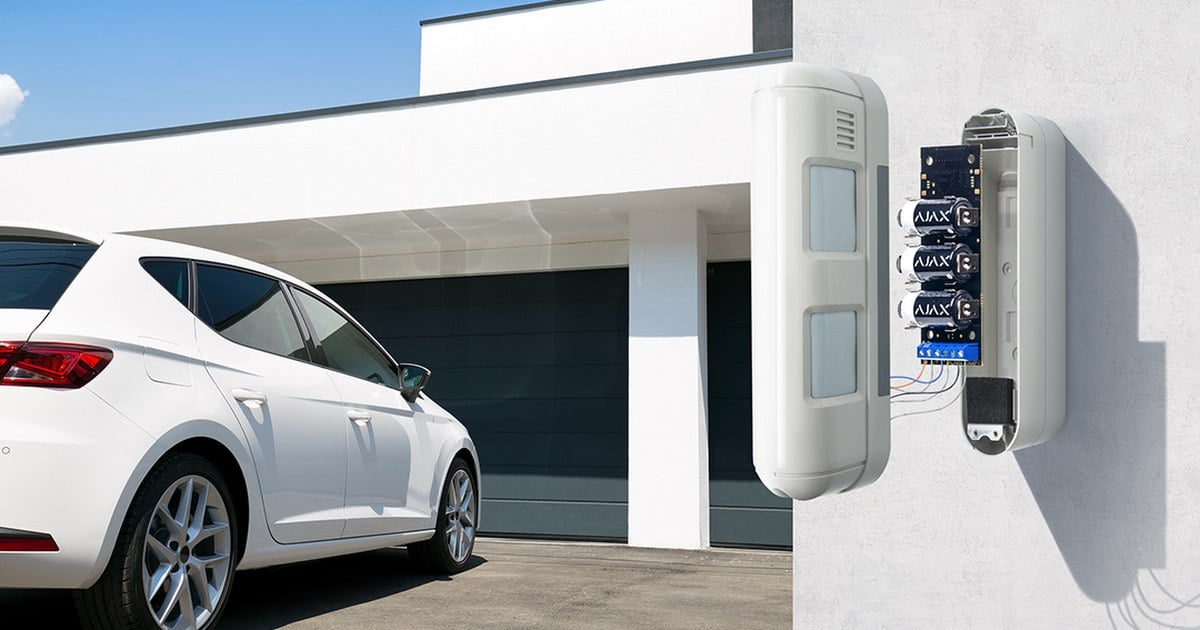

Abbiamo risposto rapidamente rilasciando il trasmettitore del modulo di integrazione Transmitter. Questo ha consentito la connessione di Ajax tramite la tecnologia radio Jeweller ai rilevatori cablati di parti terze, compresi quelli per esterni. Il modulo risolveva il problema, sebbene solo temporaneamente, e il successo di vendita confermava la domanda di una funzione di protezione per esterni dei sistemi di sicurezza Ajax.

Ajax Transmitter

Tuttavia, l’inizio del processo di sviluppo è stato preceduto da un’altra fase. Abbiamo chiesto ai professionisti del mercato della sicurezza e abbiamo scoperto come immaginano il perfetto rilevatore di movimento per esterni. Tutti ci hanno detto che l’accuratezza del funzionamento era la priorità assoluta. Anche i migliori dispositivi di questa gamma producevano dei falsi allarmi, che avevano per conseguenza l’inutile spiegamento di forze di polizia e squadre di pronto intervento e l’agitazione dei residenti. Il problema è talmente serio che alcuni istituti di vigilanza rifiutano di collegare i rilevatori per esterni alla Centrale Ricezione Allarmi a meno che non vi sia anche un sistema di videosorveglianza per determinare la causa dell’allarme.

Abbiamo ritenuto che questa situazione fosse una sfida e abbiamo stilato un elenco di requisiti che MotionProtect Outdoor doveva soddisfare:

  1. Un sistema di rilevazione del movimento assolutamente accurato. Il nostro rilevatore deve reagire solamente in caso di minaccia reale, anche quando opera nelle condizioni più difficili. Qualsiasi falso allarme è escluso.
  2. Una protezione antimascheramento e contro gli atti vandalici di altissimo  livello. Qualunque cosa accada al rilevatore (mascheramento, manomissione, furto), l’utente e l’istituto di vigilanza ne devono essere informati.
  3. La continuità delle funzionalità chiave di Ajax: ampio raggio di comunicazione, anni di operatività con le batterie in dotazione, trasmissione degli allarmi in 0,15 secondi.

Niente falsi allarmi

MotionProtect Outdoor

Abbiamo costruito prototipi di rilevatori per esterni con diversi tipi di lenti Echelon e sistemi di rilevazione del movimento con uno o due sensori a infrarossi e un sensore ausiliario a microonde. Abbiamo dotato i dispositivi di telecamere e li abbiamo posizionati in diverse condizioni climatiche nelle ubicazioni più tipiche: zone residenziali della città, zone industriali e quartieri di periferia.

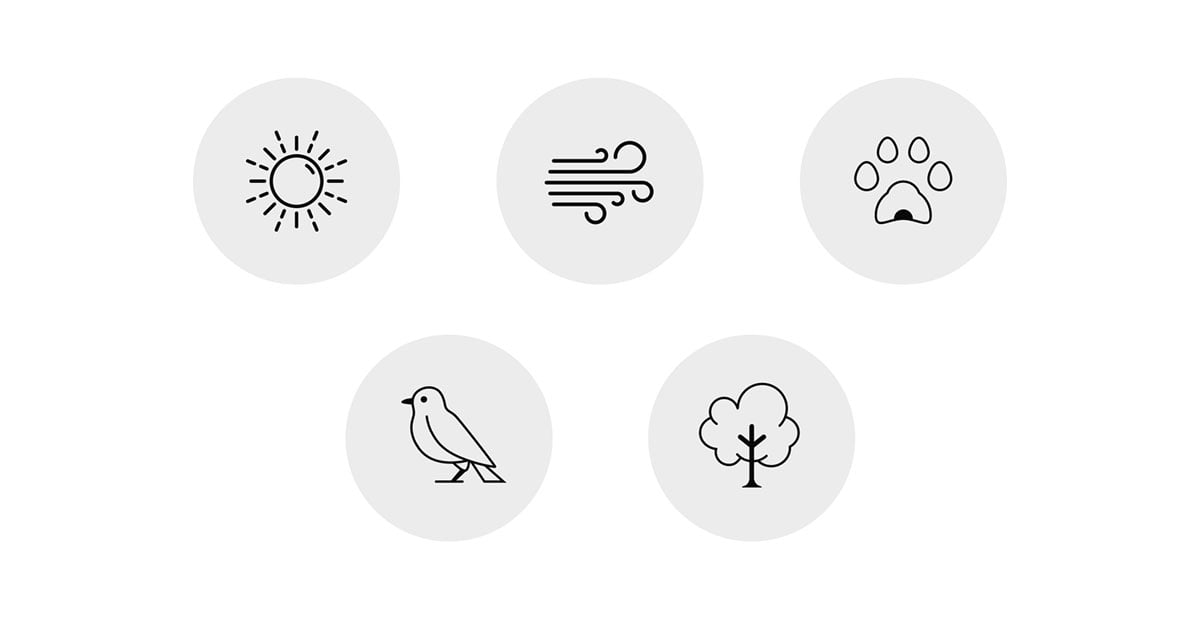

Grazie alla serie di rilevatori MotionProtect, abbiamo scoperto quali sono le interferenze tipiche all’interno delle stanze e siamo riusciti a filtrarle correttamente con l’algoritmo digitale SmartDetect: riflessi di luce solare, correnti di aria calda e animali domestici. All’esterno, tuttavia, vi sono molte più cause potenziali di falso allarme. Fogliame e piante riscaldate dal sole, uccelli che attraversano volando il campo visivo del rilevatore, insetti che si posano sulle lenti, animali domestici che circolano all’interno dell’area, il sole rovente, raffiche di vento imprevedibili sono solo una parte degli eventi che possono far confondere un rilevatore di movimento per esterni. Abbiamo raccolto un’ampia serie di dati la cui analisi minuziosa ci ha consentito di determinare le specifiche del segnale di tutti gli eventi tipici delle aree esterne.

Causes of false alarms

I test sui prototipi hanno dato una risposta decisiva alla domanda riguardante il sistema di rilevazione di movimento che doveva essere usato per MotionProtect Outdoor. Nonostante la popolarità dei rilevatori per esterni con sensori a infrarossi e a microonde, questa soluzione non faceva al caso nostro. Il sensore a microonde assicura efficacemente contro i falsi allarmi fino a 8 metri di distanza. Questa è la distanza critica alla quale tale sensore fornisce un segnale sufficientemente caratteristico riflesso da una persona in movimento che si distingue dai segnali di interferenza degli elementi naturali. Inoltre, il raggio di rilevazione del movimento può essere regolato solamente modificando l’altezza o l’inclinazione di installazione del dispositivo, compromettendone la qualità del funzionamento o privando completamente il rilevatore della funzione di immunità agli animali domestici.

Un sistema composto da due sensori a infrarossi era il più efficace per MotionProtect Outdoor.

MotionProtect Outdoor

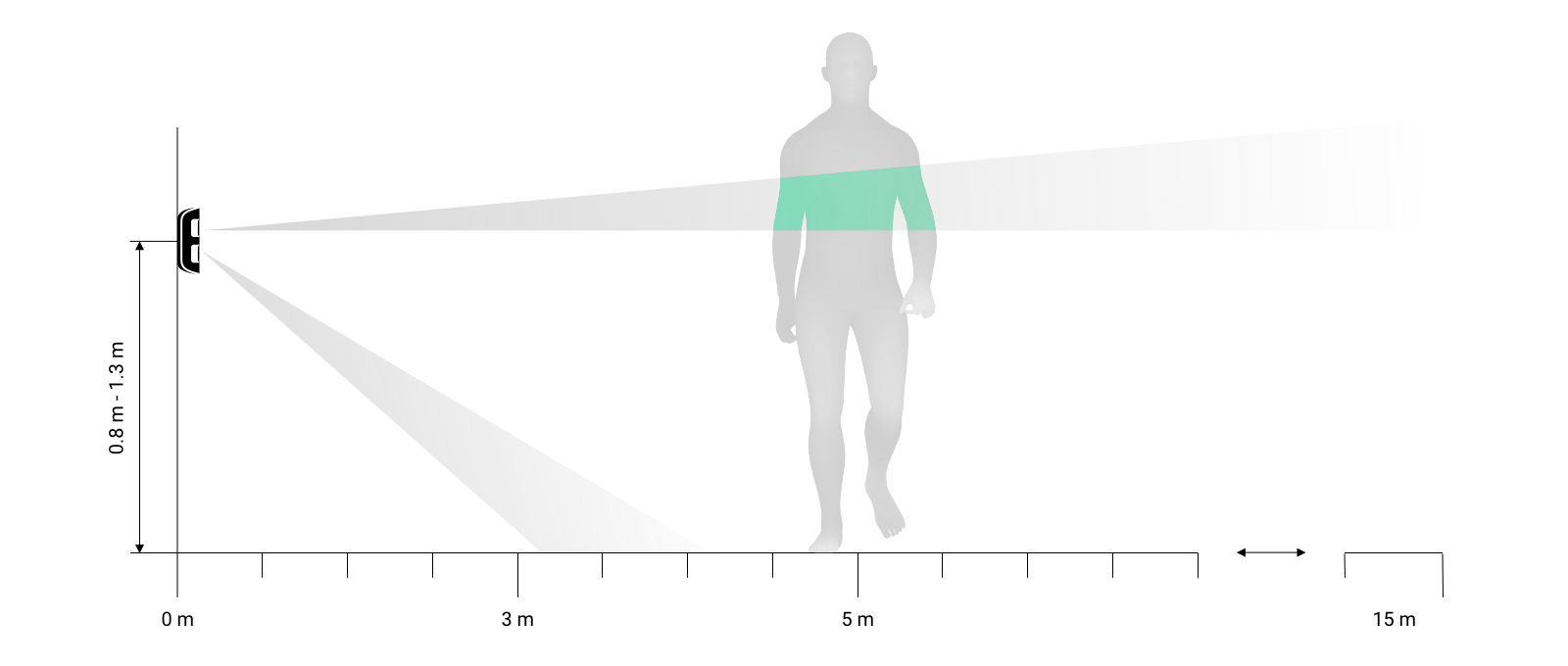

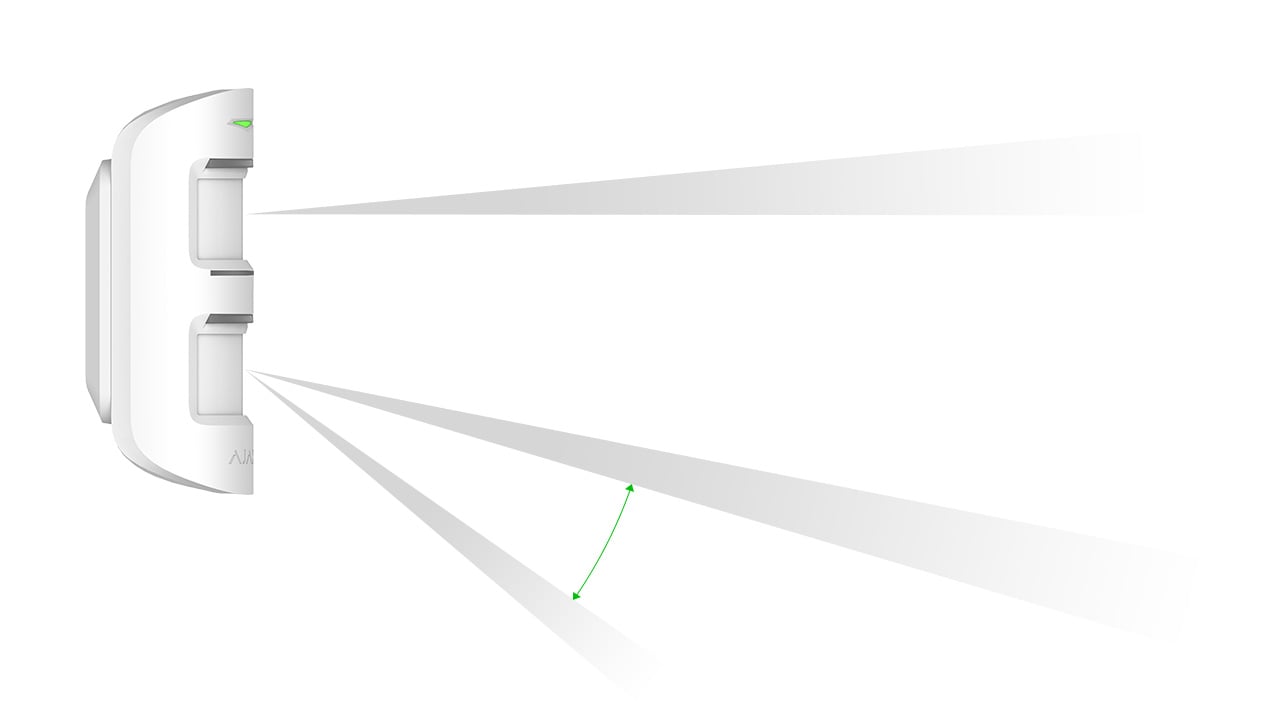

A causa della diversa direttività delle lenti, il rilevatore riceve abbastanza informazioni su quanto avviene all’interno del suo campo visivo da poter eliminare il 100% dei falsi allarmi durante l’analisi e non reagire neanche in caso di animali domestici di grandi dimensioni, alti fino a 80 cm. L’angolo di visione variabile della lente inferiore consente di impostare il raggio di rilevazione del movimento tra i 3 e i 15 metri circa di distanza.

MotionProtect Outdoor

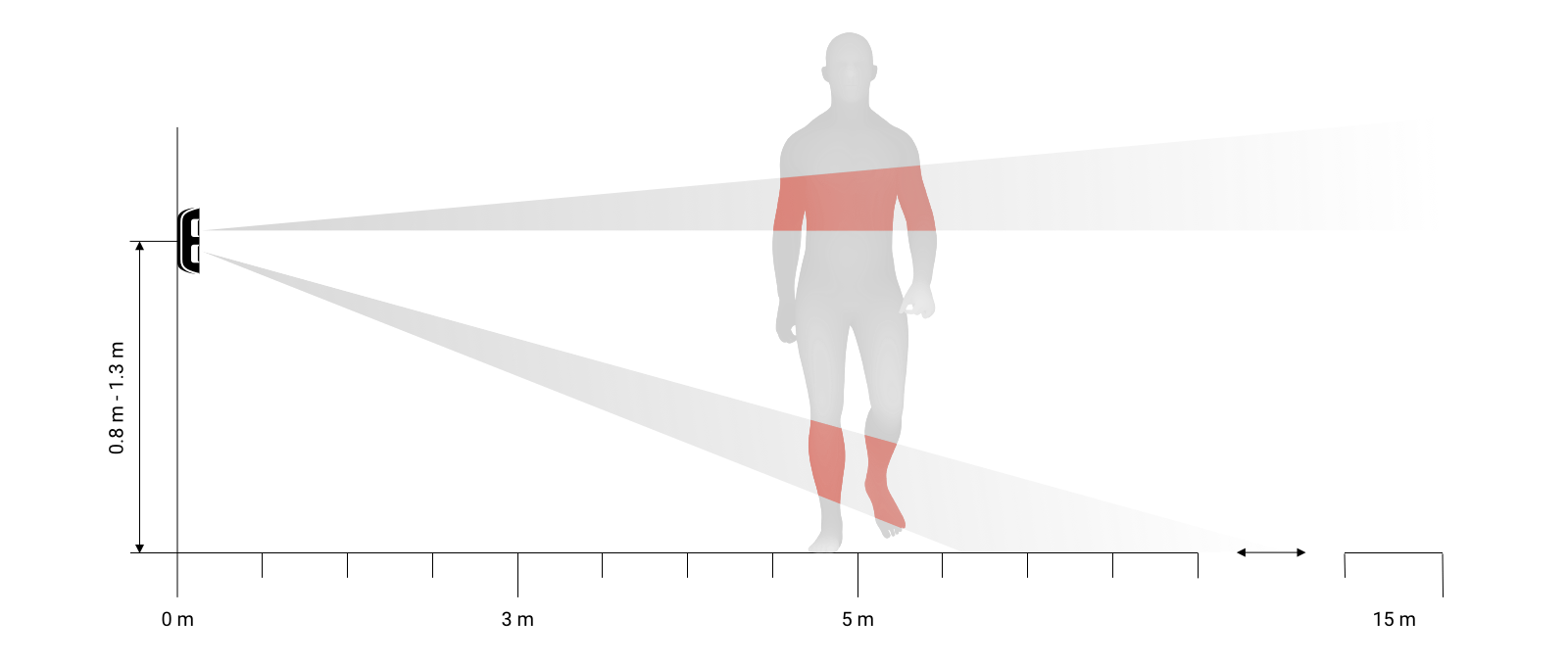

Una persona attraversa il raggio di entrambi i rilevatori: allarme

MotionProtect Outdoor

Una persona attraversa solamente il raggio del rilevatore superiore (collocato al di fuori dell’area di rilevamento): l’evento è ignorato

MotionProtect Outdoor

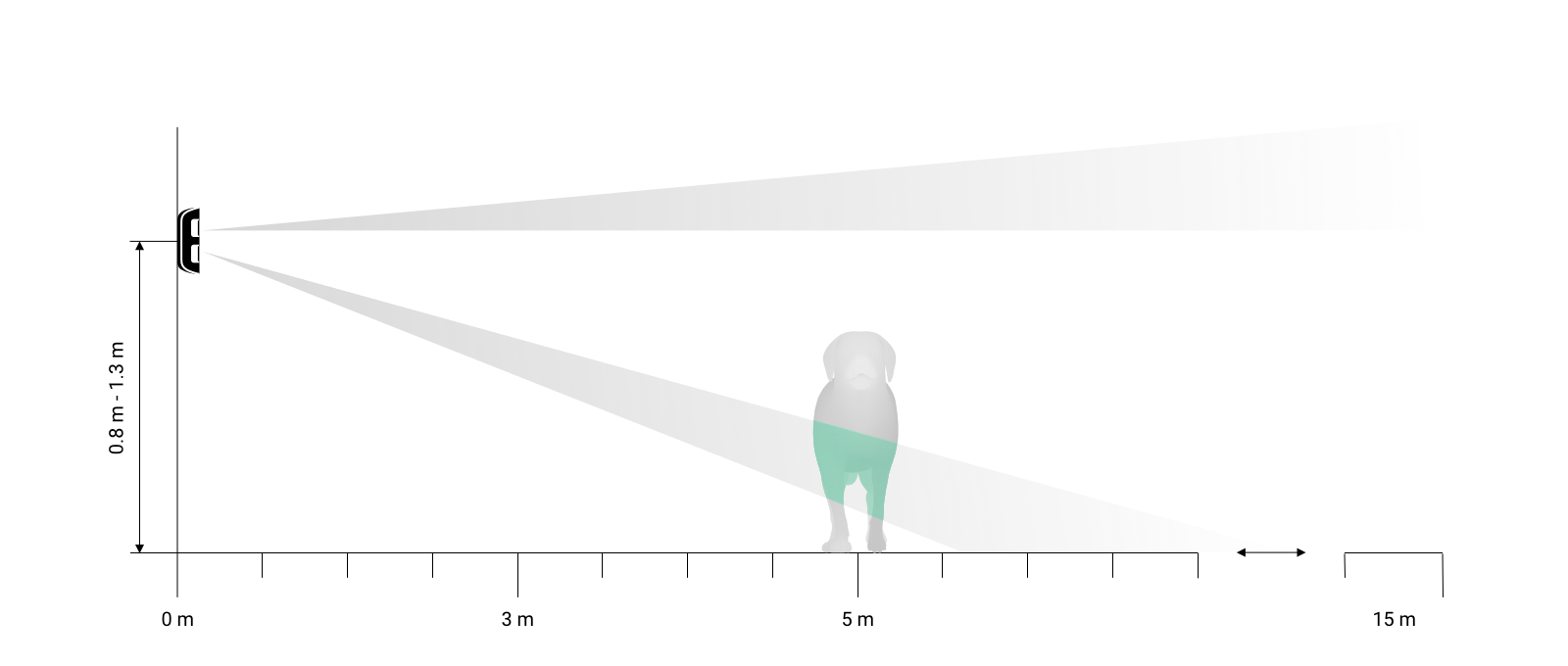

Il cane attraversa solamente il raggio del rilevatore inferiore: l’evento è ignorato

La maggior parte dei rilevatori di movimento con sensori a infrarossi conta gli impulsi, il che è un metodo semplice: una dozzina di impulsi innesca l’allarme. Tuttavia, questo metodo non è affidabile perché degli eventi completamente diversi possono produrre segnali simili in determinate condizioni.

Abbiamo utilizzato un sistema di analisi del segnale molto più sofisticato.

1. MotionProtect Outdoor innesca l’allarme solamente se entrambi i sensori reagiscono al movimento: questo è il primo stadio di protezione contro i falsi allarmi.

2. I segnali di due sensori sono analizzati dall’algoritmo SmartDetect modificato per adattarsi alle specifiche delle interferenze delle aree esterne, poi si comparano le forme d’onda. A questo punto, MotionProtect Outdoor determina se si tratta di una persona nel 100% degli eventi e la probabilità di innescare un falso allarme è relativamente bassa. Questo è il secondo stadio di protezione. Avremmo anche potuto fermarci qui, ma avevamo bisogno dell’affidabilità assoluta.

3. L’analisi spettrale era il terzo ostacolo. L’algoritmo per comparare le componenti della frequenza del segnale di due sensori è unico nel suo genere per i dispositivi di sicurezza: ecco il know-how di Ajax Systems che garantisce al 100% l’accuratezza di MotionProtect Outdoor. È improduttivo avviare il processo dopo ogni rilevazione di movimento, poiché tali calcoli complessi ridurrebbero la durata della batteria del rilevatore a 2 anni. Perciò, lo colleghiamo solo se non siamo completamente sicuri della causa dell’attivazione dell’allarme durante l’analisi della similarità dei segnali.

Un algoritmo a due fasi senza precedenti che rileva una persona fin dal primo passo non produce falsi allarmi e consente una durata della batteria fino a 5 anni per i rilevatori di movimento per esterni con due batterie in dotazione, è stato denominato LISA: Live Intelligent Spectrum Analysis (Analisi Intelligente dello Spettro Live).

lisa

Protezione anti-manomissione

Una volta risolto il problema dell’accuratezza del sistema di rilevazione del movimento, ci siamo concentrati sulla custodia di MotionProtect Outdoor. Un’installazione all’esterno aumenta notevolmente le possibilità di sabotaggio: un dispositivo disinserito può essere coperto con un panno, le lenti possono essere coperte di colla o vernice e anche una custodia può essere verniciata. Inoltre, un intruso può tentare di staccare il dispositivo dal supporto, di aprirlo per danneggiare le componenti elettroniche o semplicemente di romperlo colpendolo con un oggetto pesante. Un sensore affidabile deve riuscire a resistere alla minaccia oppure inviare una notifica del problema agli utenti e all’istituto di vigilanza.

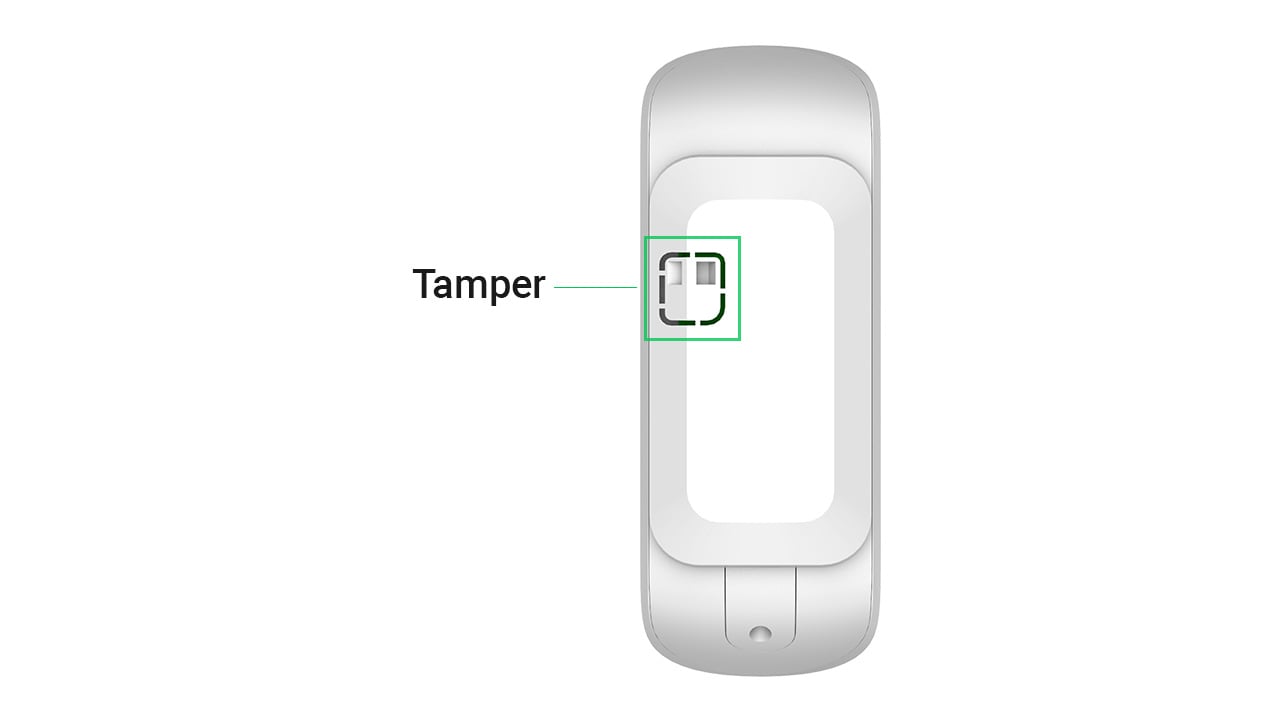

La custodia di MotionProtect Outdoor è fabbricata in plastica resistente ed è dotata di un tamper che ne rileva l’apertura o il tentativo di staccare il dispositivo dal pannello di fissaggio SmartBracket.

MotionProtect Outdoor

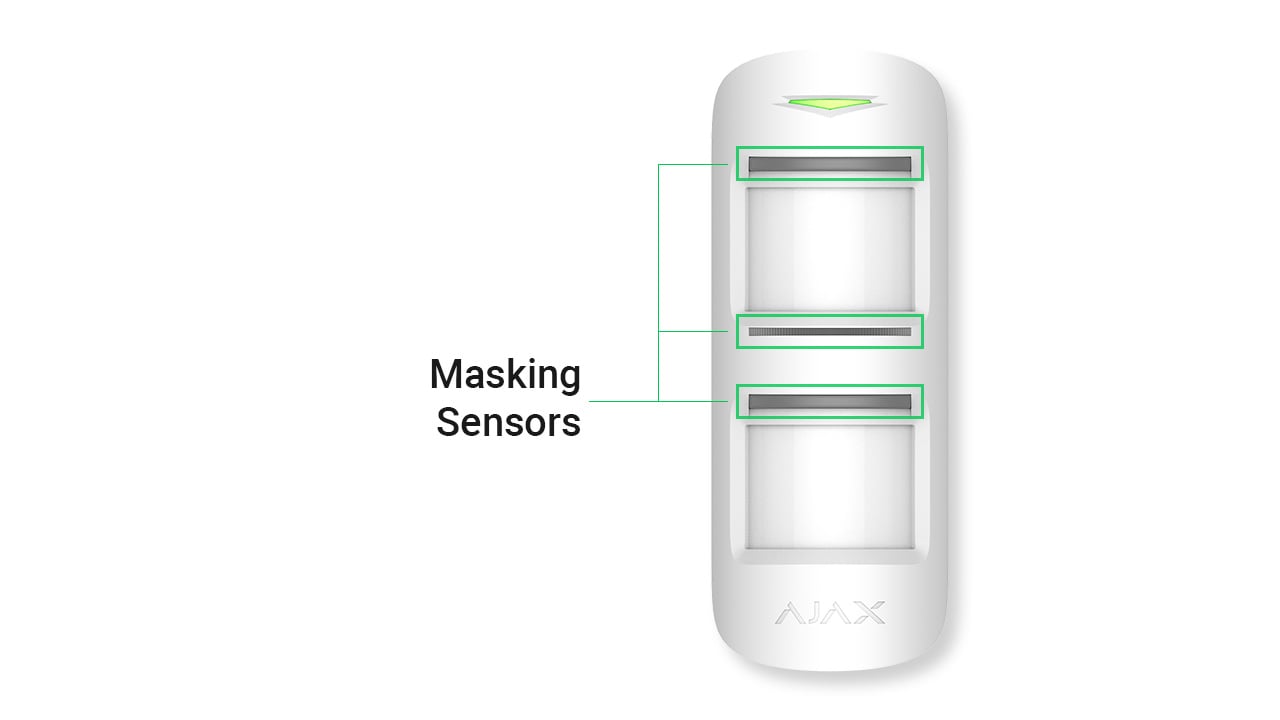

Il sistema di protezione antimascheramento (contro i tentativi di coprire la visuale del rilevatore) è costituito da tre rilevatori speciali e un algoritmo che ne analizza i segnali. Registra e fa scattare l’allarme in pochi secondi in tutti i tipici casi di mascheramento:

  • posizionamento di un oggetto che copre entrambe le lenti a una distanza inferiore o uguale a 20 cm
  • presenza di un ostacolo che interferisce con il campo visivo di una delle lenti a una distanza di 10 cm
  • presenza di qualcosa di incollato o di vernice su una o entrambe le lenti
  • copertura della custodia del rilevatore con lacca o vernice trasparente

E per garantire la massima affidabilità, abbiamo sviluppato una visiera speciale, Hood for MotionProtect Outdoor, che protegge i sensori di mascheramento da pioggia e neve.

MotionProtect Outdoor

Il sistema antimascheramento di MotionProtect Outdoor è conforme allo standard di sicurezza EN 50131 di Grado 3: “in grado di resistere agli intrusi dotati di competenze e conoscenze professionali”.

Inoltre, MotionProtect Outdoor è dotato di protezione da pioggia e polvere (livello IP54), è in grado di funzionare in condizioni di umidità al 100% a temperature da -25°C a +60°C. Poiché la durata delle batterie al litio e, di conseguenza, l’autonomia del rilevatore si riducono sensibilmente in condizioni di freddo intenso, abbiamo anche fornito la possibilità di collegare una fonte di alimentazione esterna da 5~28 V.

Anche le prestazioni wireless di MotionProtect Outdoor sono di buon livello: la tecnologia radio Jeweller consente all’hub di mantenere la comunicazione a due vie con il rilevatore fino a una distanza di 1.700 metri; gli allarmi sono trasmessi in 0,15 secondi.

Specifiche tecniche di MotionProtect Outdoor

Elemento sensore 2 sensori PIR
Angolo di rilevamento, orizzontale 90°
Distanza di rilevamento movimento Regolabile, 3~15 m quando il rilevatore è installato a 1 m di altezza
Funzione “immunita` agli animali domestici” Disponibile, altezza fino a 80 cm quando il rilevatore è installato a 1 metro di altezza
Intervallo di comunicazione Fino a 1.700 m (in campo aperto)
Banda di frequenza 868.0~868.6 MHz o 868.7~869.2 MHz, in base al luogo di acquisto
Durata della batteria Fino a 5 anni con 2 batterie CR123A
Alimentazione esterna 5~28 V CC, 200 mA
Tamper Anti-Sabotaggio Disponibile
Protezione antimascheramento Disponibile
Protezione custodia IP54
Temperature di funzionamento Da -25°C a +60°C
Umidità di funzionamento Fino al 100%
Dimensioni totali 184 х 70 х 65 mm
Peso 318 g

Per maggiori informazioni sul dispositivo, consultare il manuale utente

_________

I rilevatori MotionProtect Outdoor sono stati testati con successo in diverse condizioni climatiche, garantendo la sicurezza degli edifici in Ucraina, Malesia, Finlandia, Paesi Bassi, Danimarca, Italia, Spagna, Grecia e Balcani.

È possibile ordinare i rilevatori MotionProtect Outdoor dai partner Ajax Systems ora.
