Manuale utente Socket (type F)

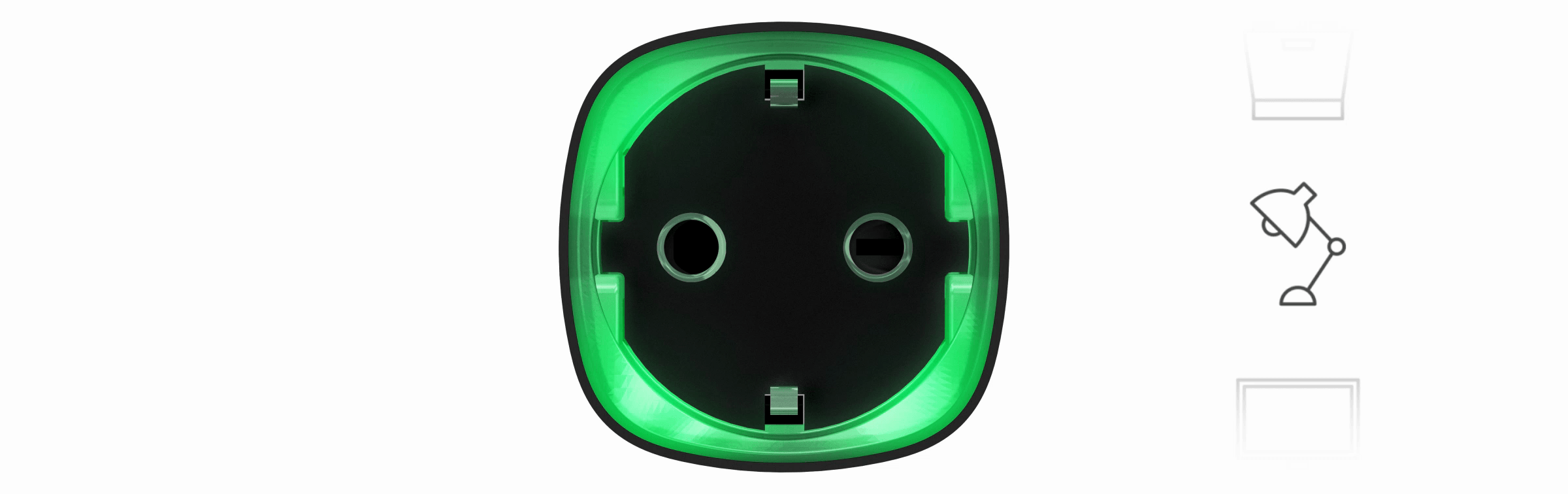

Socket (type F) è una presa intelligente con monitoraggio del consumo energetico, funziona come adattatore per presa a spina di tipo Europeo (tipo F) progettato per controllare l’alimentazione dei dispositivi elettrici con carico nominale fino a 2,5 kW. La presa è dotata di protezione contro i sovraccarichi, contatore del consumo energetico e indicatore del livello di carico. Il dispositivo è connesso al sistema Ajax tramite la tecnologia sicura Jeweller. Il raggio di comunicazione si estende fino a 1,000 m in campo aperto. Il dispositivo viene utilizzato negli spazi interni.

Utilizzare gli scenari per programmare le azioni dei dispositivi di automazione (Relay, WallSwitch, LightSwitch, WaterStop o Socket (type F)) in risposta a un allarme, cambio di temperatura, umidità, i livelli di concentrazione CO₂, programmazione, pressione di Button.

Se il dispositivo è offline, non eseguirà lo scenario in quanto manca l’innesco dello scenario (ad esempio, durante un’interruzione di alimentazione o quando si perde la connessione tra l’hub e il dispositivo).

Caso d’uso: l’azione automatizzata è programmata per le 10, quindi deve iniziare alle 10. L’energia elettrica viene a mancare alle 9:55 e viene ripristinata dieci minuti dopo. Lo scenario di automazione non si avvia alle 10 e non si avvia subito dopo il ripristino di alimentazione. Questa azione programmata non viene eseguita.

Elementi funzionali

1. Presa a due poli.

2. Bordo LED.

3. Codice QR.

4. Spina a due poli.

Funzionamento di Socket (type F)

Socket (type F) inserisce/disinserisce l’alimentazione a 110–230 V~, aprendo un polo tramite comando azionato dell’utente nell’app Ajax o automaticamente secondo uno scenario, la pressione del pulsante Button o un programma.

La presa è protetta contro i sovraccarichi di tensione (superiori a 184-253 V~) o contro le sovracorrenti (superiori a 11 A). In caso di sovraccarico, l’alimentazione si spegne, riprendendo automaticamente quando la tensione torna ai valori normali. In caso di sovracorrente, l’alimentazione si spegne automaticamente, ma può essere ripristinata solo manualmente dal comando azionato dall’utente nell’app Ajax.

Socket (type F) con la versione del firmware 5.54.1.0 e successive può funzionare in modalità impulso o bistabile. Con questa versione del firmware è anche possibile selezionare lo stato del contatto del relè:

• Normalmente chiuso: Socket (type F) smette di erogare energia quando viene attivato e riprende l’erogazione una volta spento.

• Normalmente aperto: Socket (type F) eroga energia quando viene attivato e interrompe l’erogazione una volta spento.

Socket (type F) con la versione del firmware precedente alla 5.54.1.0 funziona solo in modalità bistabile con un contatto normalmente aperto.

Come individuare la versione firmware del dispositivo

Nell’app, gli utenti possono controllare la potenza o la quantità di energia consumata dagli apparecchi elettrici collegati tramite Socket (type F).

Connessione

Prima di avviare la connessione:

1. Accendere l’hub e controllare la connessione a Internet (il logo diventa di color bianco o verde).

2. Installare l’app Ajax. Creare un account, aggiungere un hub all’app e creare almeno una stanza.

3. Assicurarsi che l’hub sia disinserito e che non avvii aggiornamenti dopo aver verificato lo stato nell’app Ajax.

Abbinamento della presa Socket (type F) all’hub:

1. Fare clic su Aggiungi dispositivo nell’app di Ajax.

2. Dare un nome al dispositivo, scansionare o inserire manualmente il codice QR (che si trova sulla custodia e sull’imballaggio), selezionare la stanza.



3. Inserire Socket (type F) in una presa di corrente e attendere 30 secondi, la cornice LED diventa verde e lampeggia.

4. Fare clic su Aggiungi. Verrà avviato un conto alla rovescia.

5. Socket (type F) verrà visualizzato nell’elenco dei dispositivi dell’hub.

L’aggiornamento degli stati del dispositivo dipende dall’intervallo di ping impostato nelle impostazioni dell’hub. Il valore predefinito è di 36 secondi.

Se il dispositivo non è riuscito ad accoppiarsi, attendere 30 secondi e poi riprovare.

Per il rilevamento e l’abbinamento, il dispositivo deve essere posizionato nell’area di copertura della rete wireless dell’hub (sullo stesso impianto). Una richiesta di collegamento viene trasmessa solo al momento dell’accensione dell’apparecchio.

Quando si abbina l’hub alla presa intelligente che è stata precedentemente abbinata a un altro hub, assicurarsi che non sia stata accoppiata con un hub precedente nell’app Ajax. Per un corretto disaccoppiamento, il dispositivo dovrebbe trovarsi nell’area di copertura della rete wireless dell’hub (sullo stesso impianto): quando non è correttamente accoppiato, la cornice del LED di Socket (type F) diviene verde e lampeggia continuamente.

Se il dispositivo non è stato correttamente non accoppiato, attenersi alla seguente procedura per collegarlo al nuovo hub:

1. Assicurarsi che Socket (type F) sia al di fuori dell’area di copertura della rete wireless del precedente hub (l’indicatore del livello di comunicazione tra il dispositivo e l’hub nell’app è barrato).

2. Selezionare l’hub a cui si vuole accoppiare Socket (type F).

3. Fare clic su Aggiungi dispositivo.

4. Dare un nome al dispositivo, scansionarlo o inserire manualmente il codice QR (che si trova sulla cassa e sull’imballaggio), selezionare la stanza.

5. Fare clic su Aggiungi. Verrà avviato un conto alla rovescia.

6. Durante il conto alla rovescia, per alcuni secondi, dare a Socket (type F) un carico di almeno 25 W (collegando e scollegando un bollitore in funzione o una lampada).

7. Socket (type F) verrà visualizzato nell’elenco dei dispositivi dell’hub.

Icone

Le icone mostrano alcuni degli stati di Socket (type F). È possibile vederli nell’app Ajax nella sezione Dispositivi .

Stato del dispositivo

Gli stati includono informazioni sul dispositivo e i sui suoi parametri di funzionamento. Gli stati di Socket (type F) sono disponibili nell’app Ajax. Per accedervi:

1. Andare alla scheda Dispositivi .

2. Selezionare Socket (type F) nell’elenco.

Impostazioni

Cambiare le impostazioni della presa nell’app Ajax:

1. Andare alla scheda Dispositivi .

2. Selezionare Socket (type F) nell’elenco.

3. Andare alle Impostazioni facendo clic sull’icona dell’ingranaggio .

4. Impostare i parametri richiesti.

5. Fare clic su Indietro per salvare le nuove impostazioni.

Indicazione

Socket (type F) fornisce all’utente informazioni relative al consumo energetico dei dispositivi collegati tramite il bordo LED.

L’esatto consumo energetico è visualizzabile dall’app Ajax.

Test di funzionamento

I test di funzionalità di Socket (type F) non iniziano immediatamente, ma non più tardi di un singolo periodo di ping tra l’hub e la presa intelligente (36 secondi secondo le impostazioni predefinite Jeweller). È possibile cambiare il periodo di ping dei dispositivi nel menu Jeweller nelle impostazioni dell’hub.

Per eseguire un test, nell’app Ajax:

1. Selezionare un hub se ve ne sono diversi o se si usa un’app PRO.

2. Accedere alla sezione Dispositivi .

3. Selezionare Socket (type F) nell’elenco.

4. Andare in Impostazioni .

5. Selezionare ed eseguire il Test intensità segnale di Jeweller.

Scelta del luogo di installazione

Quando si sceglie dove installare Socket (type F), prendere in considerazione l’intensità del segnale di Jeweller e la distanza tra il dispositivo e l’hub o la presenza di oggetti che ostacolano il segnale radio: pareti, lastre interpiano o grandi ostacoli situati nei locali.

Socket (type F) deve essere installato con un livello di segnale Jeweller stabile di 2 o 3 tacche.

Per calcolare approssimativamente l’intensità del segnale nel luogo di installazione, potete usare il nostro calcolatore della portata della comunicazione radio. Utilizzare un ripetitore del segnale radio se l’intensità del segnale è inferiore a 2 tacche nel luogo di installazione previsto.

Non installare Socket (type F):

1. All’esterno. In caso contrario, il dispositivo potrebbe funzionare male o in modo scorretto.

2. Vicino a oggetti metallici o specchi (per esempio, in un armadietto metallico). Questi oggetti possono schermare e attenuare il segnale radio.

3. All’interno di qualsiasi locale con temperatura e umidità oltre i limiti consentiti. In caso contrario, il dispositivo potrebbe funzionare male o in modo scorretto.

4. Vicino a fonti di interferenza radio: a meno di 1 metro dal router e dai cavi di alimentazione. Questo può causare una perdita di connessione tra un hub o un ripetitore e la presa intelligente.

5. In luoghi con intensità segnale bassa o instabile. Questo può causare una perdita di connessione tra un hub o un ripetitore e la presa intelligente.

Installazione

Prima di installare la presa intelligente, assicurarsi di aver scelto la posizione ottimale e conforme ai requisiti di questo manuale.

Durante l’installazione e il funzionamento del dispositivo, seguire le regole generali di sicurezza elettrica per l’utilizzo di apparecchi elettrici e seguire le norme di sicurezza elettrica.

Per installare Socket (type F):

1. Selezionare la presa in cui installare Socket (type F).

2. Inserire Socket (type F).

Socket (type F) si accende entro 3 secondi. L’indicazione LED del dispositivo informerà che è acceso.

Manutenzione

Il dispositivo non richiede manutenzione.

Specifiche tecniche

Tutte le specifiche tecniche

Conformità agli standard

Garanzia

La garanzia per i prodotti Limited Liability Company “Ajax Systems Manufacturing” è valida per 2 anni a partire dalla data di acquisto e non si applica alla batteria preinstallata.

Se il dispositivo non funziona correttamente, si prega di contattare il supporto tecnico. Nella metà dei casi si riesce a risolvere i problemi tecnici a distanza.

Testo integrale della garanzia

Contratto con l’utente finale

Supporto tecnico: support@ajax.systems
