Outlet [type E] Jeweller gebruikershandleiding

Outlet [type E] Jeweller is een slim stopcontact dat het energieverbruik monitort. Het voldoet aan het Europese stekkertype E en is voorzien van een aardingsterminal en beschermende afsluitingen. Deze afsluitingen beschermen tegen stof en spatten. Ze beschermen ook kinderen tegen elektrische schokken door te voorkomen dat ze voorwerpen zoals schroevendraaiers, scharen of spelden in het stopcontact kunnen steken. Het stopcontect heeft drie soorten beveiliging: spanning, stroom en temperatuur.

Het slimme stopcontact regelt de stroomtoevoer van elektrische apparaten die erop zijn aangesloten, met een belastingcapaciteit van maximaal 3 kW. Het kan worden bediend met de Ajax-app, via de automatiseringsscenario’s, via de aanraakknop van het stopcontact, of door op Button of de slimme schakelaar LightSwitch te drukken.

Wandcontactdozen kunnen op zichzelf of in combinatie met de LightSwitch-schakelaars worden gebruikt, aangezien deze apparaten hetzelfde frameontwerp hebben.

Outlet [type E] communiceert met de hub via het beveiligde Jeweller-protocol voor het verzenden van gebeurtenissen. Het communicatiebereik is maximaal 1.100 meter in een open ruimte.

Het apparaat is alleen compatibel met de Ajax-radiosignaalversterkers en -hubs. Een verbinding met uartBridge en ocBridge Plus is niet voorzien.

Ontwerp

Outlet [type E] Jeweller is een geprefabriceerd apparaat dat bestaat uit de volgende onderdelen:

• Relay OutletCore (smart) [type E] Jeweller;

• Cover-opties: SoloCover (smart) [type E] / SideCover (smart) [type E] / СenterCover (smart) [type E];

• Frame-opties: Frame (2 seats) / Frame (3 seats) / Frame (4 seats) / Frame (5 seats). Deze afdekramen worden gebruikt bij het installeren van meerdere slimme stopcontacten en/of LightSwitch-apparaten op een rij.

Kies de juiste cover voor Outlet [type E] op basis van uw installatieplan:

• als een afzonderlijk apparaat — SoloCover (smart) [type E];

• rechts of links van andere Ajax-stopcontacten of lichtschakelaars — SideCover (smart) [type E];

• tussen apparaten — CenterCover (smart) [type E].

Elke cover bestaat uit twee delen: het voorpaneel en de afdekkap. Voor zij-aan-zij installatie van twee of meer stopcontacten heeft u ook een Frame nodig.

Kleuren

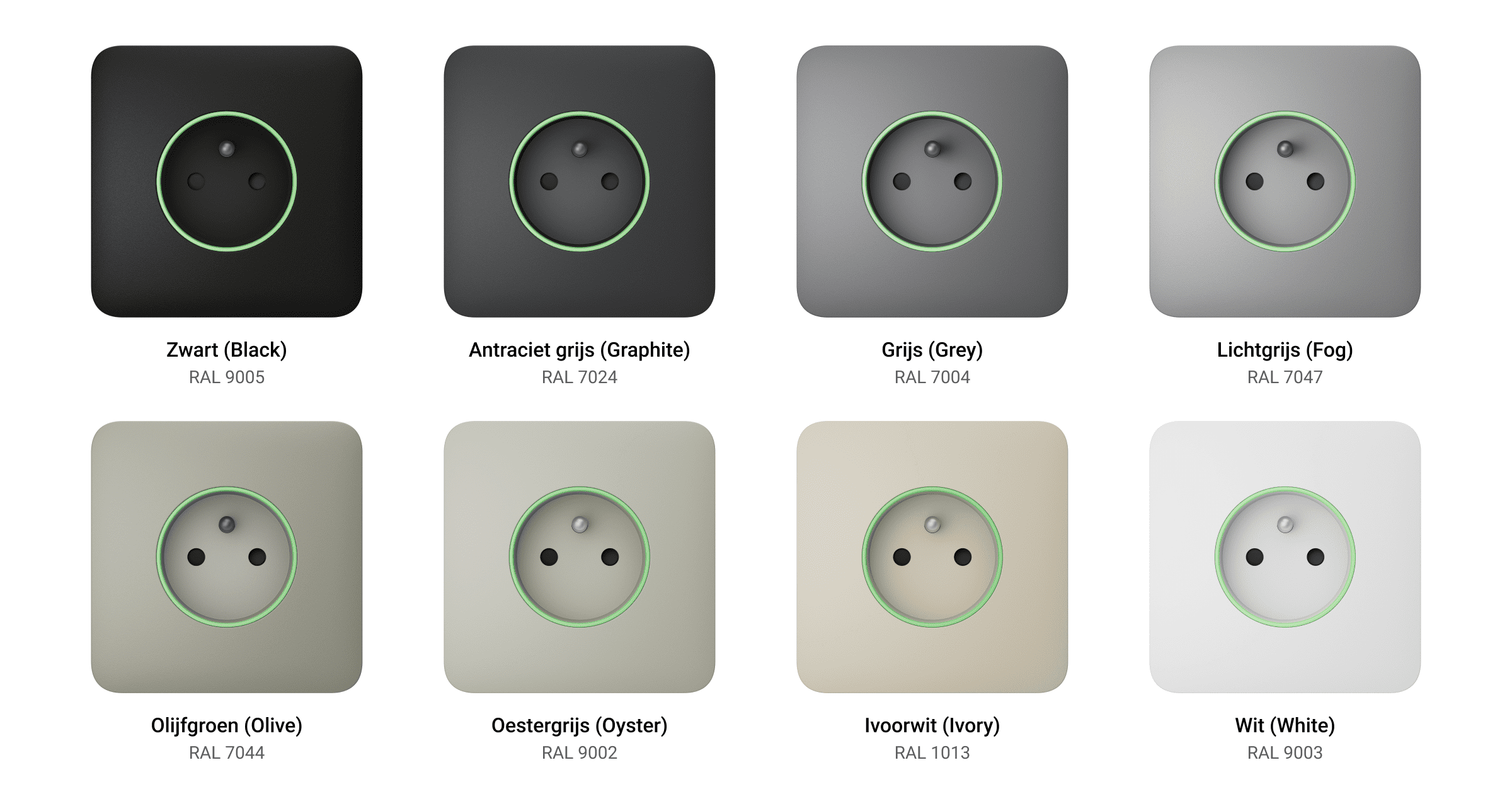

De productlijn omvat aanraakgevoelige panelen in 8 verschillende kleuren: Wit (White), Lichtgrijs (Fog), Grijs (Grey), Antraciet grijs (Graphite), Ivoorwit (Ivory), Oestergrijs (Oyster), Olijfgroen (Olive), en Zwart (Black).

In de instellingen van het stopcontact in de Ajax-apps kunt u de kleur voor Outlet [type E] selecteren. De geselecteerde kleur in de app komt niet noodzakelijk overeen met de daadwerkelijke kleur van de geïnstalleerde cover.

Een beheerder of een PRO met de rechten om het systeem te configureren kan de kleur van de cover op elk moment wijzigen. Dit kan bijvoorbeeld handig zijn als de gebruiker de cover heeft vervangen of een onderscheid op kleur wil maken in de app.

Functionele elementen

Relais

OutletCore (smart) [type E] Jeweller

1. Stopcontact (type E).

2. Aardingsterminal.

3. Een connector voor het aansluiten van de led-indicatie, nachtverlichting en aanraakknop die zijn ingebouwd in het voorpaneel van de cover.

4. QR-code met de ID van het apparaat om het stopcontact toe te voegen aan het Ajax-systeem.

5. Schroeven voor het bevestigen van montageklemmen.

6. Aansluitklem voor het aansluiten van de voedingsfase (L).

7. Aansluitklem voor het aansluiten van de aardingsterminal.

8. Aansluitklem voor het aansluiting van de neutrale voeding (N).

9. Het gat om de afdekkap vast te zetten met de meegeleverde schroef.

10. Montageklemmen om het stopcontact te bevestigen in de montagebox.

Covers

SoloCover (smart) [type E]

Voorpaneel

1. Led-ring om de status van Outlet [type E] en het huidige belastingniveau met verschillende kleuren aan te geven.

2. Aanraakknop. De knop bevindt zich in de linkerbovenhoek van het voorpaneel. Deze is actief als het stopcontact correct geïnstalleerd is ten opzichte van de UP-knop die op het relais en de afdekkap aangegeven is. Dit geeft ook de bovenkant van de behuizing van het stopcontact aan.

3. Nachtverlichting van het paneel. Dit kan worden ingeschakeld in de instellingen van het stopcontact in de app.

4. Contacten voor het aansluiten van de led-indicatie, nachtverlichting en de aanraakknop op het relais van OutletCore (smart) [type E] Jeweller.

Afdekkap

1. Beschermende afsluitingen.

2. Het gat voor bevestiging met de meegeleverde schroef aan het relais van OutletCore (smart) [type E] Jeweller. De complete set van SoloCover (smart) [type E] bevat de vereiste schroef.

3. UP-knop om de cover correct in het relais te installeren. De bijbehorende sleutel is te vinden op OutletCore (smart) [type E] Jeweller, deze geeft de bovenkant aan van de behuizing van het stopcontact.

SideCover (smart) [type E]

Voorpaneel

1. Led-ring om de status van Outlet [type E] en het huidige belastingniveau met verschillende kleuren aan te geven.

2. Aanraakknop. De knop bevindt zich in de linkerbovenhoek van het voorpaneel. Deze is actief als het stopcontact correct geïnstalleerd is ten opzichte van de UP-knop die op het relais en de afdekkap aangegeven is. Dit geeft ook de bovenkant van de behuizing van het stopcontact aan.

3. Nachtverlichting van het paneel. Dit kan worden ingeschakeld in de instellingen van het stopcontact in de app.

4. Contacten voor het aansluiten van de led-indicatie, nachtverlichting en de aanraakknop op het relais van OutletCore (smart) [type E] Jeweller.

Afdekkap

1. Beschermende afsluitingen.

2. Het gat voor bevestiging met de meegeleverde schroef aan het relais van OutletCore (smart) [type E] Jeweller.

3. UP-knop om de cover correct in het relais te installeren. De bijbehorende sleutel is te vinden op OutletCore (smart) [type E] Jeweller, deze geeft de bovenkant aan van de behuizing van het stopcontact.

CenterCover (smart) [type E]

Voorpaneel

1. Led-ring om de status van Outlet [type E] en het huidige belastingniveau met verschillende kleuren aan te geven.

2. Aanraakknop. De knop bevindt zich in de linkerbovenhoek van het voorpaneel. Deze is actief als het stopcontact correct geïnstalleerd is ten opzichte van de UP-knop die op het relais en de afdekkap aangegeven is. Dit geeft ook de bovenkant van de behuizing van het stopcontact aan.

3. Nachtverlichting van het paneel. Dit kan worden ingeschakeld in de instellingen van het stopcontact in de app.

4. Contacten voor het aansluiten van de led-indicatie, nachtverlichting en de aanraakknop op het relais van OutletCore (smart) [type E] Jeweller.

Afdekkap

1. Beschermende afsluitingen.

2. Het gat voor bevestiging met de meegeleverde schroef aan het relais van OutletCore (smart) [type E] Jeweller.

3. UP-knop om de cover correct in het relais te installeren. De bijbehorende sleutel is te vinden op de behuizing van de OutletCore (smart) [type E] Jeweller.

Afdekramen

Frame (2 seats)

1. Afdekraam voor twee stopcontacten of schakelaars.

Frame (3 seats)

1. Afdekraam voor drie stopcontacten of schakelaars.

Frame (4 seats)

1. Afdekraam voor vier stopcontacten of schakelaars.

Frame (5 seats)

1. Afdekraam voor vijf stopcontacten of schakelaars.

Afmetingen

Relais

OutletCore (smart) [type E] Jeweller

Covers

SoloCover (smart) [type E]

Voorpaneel

Afdekkap

SideCover (smart) [type E]

Voorpaneel

Afdekkap

CenterCover (smart) [type E]

Voorpaneel

Afdekkap

Afdekramen

Frame (2 seats)

Frame (3 seats)

Frame (4 seats)

Frame (5 seats)

Compatibele hubs en signaalversterkers

Een compatibele Ajax-hub met de firmware OS Malevich 2.16 en hoger is vereist voor het juist werken van het slimme stopcontact.

Controleer de compatibiliteit van de apparaten

Werkingsprincipe

Outlet [type E] is een slim stopcontact van het Ajax-systeem. Het regelt de stroomtoevoer van de erop aangesloten apparaten met behulp van de scenario’s, via de Ajax-app, door op de aanraakknop op de behuizing van het stopcontact te drukken, of met Button of LightSwitch.

Outlet [type E] houdt toezicht op de spanning, voltage, het vermogen, en het stroomverbruik van aangesloten elektrische apparaten. Deze gegevens zijn, samen met andere operationele parameters, te bekijken in de Statussen in de Ajax-apps.

De status wordt ongeveer elke seconde bijgewerkt als Outlet [type E] de status van het contact wijzigt als gevolg van een scenario of nadat het met de aanraakknop of in de app is in- of uitgeschakeld. In andere gevallen hangt de updatefrequentie af van de instellingen van Jeweller of Jeweller/Fibra. De standaardwaarde is 36 seconden.

Het afdekraam van Outlet [type E] heeft een led-backlight. Indien nodig kan een beheerder of een PRO met rechten om het systeem te configureren de backlight uitschakelen in de instellingen van het stopcontact in de Ajax-apps.

Op afstand bedienbaar

Automatiseringsscenario’s

Scenario’s helpen om beveiliging te automatiseren en routinehandelingen te minimaliseren. U kunt bijvoorbeeld in stellen dat de lichten, de tv, en het audiosysteem op bepaalde tijden worden ingeschakeld. Zo lijkt het alsof iemand thuis is en schrikt u potentiële inbrekers af.

Outlet [type E] ondersteunt de volgende scenario’s:

• Alarmreacties. Bijvoorbeeld het licht inschakelen als DoorProtect alarm slaat;

• Reacties op verandering van beveiligingsmodus. Bijvoorbeeld het strijkijzer uitschakelen als het systeem ingeschakeld is;

• Geplande acties. Bijvoorbeeld de verwarming aanzetten om 19:00 uur en weer uitschakelen om 21:00 uur;

• Door op Button te drukken. Bijvoorbeeld het nachtlampje inschakelen door op Button te drukken;

• Op temperatuur. De airconditioner wordt bijvoorbeeld ingeschakeld als de kamertemperatuur boven is dan 25 °C stijgt;

• Op vochtigheidsniveau. De luchtbevochtiger wordt bijvoorbeeld ingeschakeld als de luchtvochtigheid in de kamer lager is dan 40%;

• Op CO₂-concentratie. Het ventilatiesysteem wordt bijvoorbeeld ingeschakeld als het koolstofdioxideniveau toeneemt;

• Door LightSwitch in te drukken. Bijvoorbeeld alle elektrische apparaten uitschakelen als het licht wordt uitgeschakeld.

Als het apparaat offline is, wordt het scenario niet uitgevoerd omdat het de activering van het scenario ontbreekt (bijvoorbeeld tijdens een stroomstoring of wanneer de verbinding tussen de hub en het apparaat wegvalt).

Gebruiksituatie: De geautomatiseerde actie is gepland voor 10 uur ‘s ochtends, dus moet deze om 10 uur ‘s ochtends starten. De stroom valt uit om 9:55 uur en wordt tien minuten later weer hersteld. Het automatiseringsscenario start dus niet om 10.00 uur en start ook niet direct nadat de stroom is hersteld. Deze geplande actie wordt dus niet uitgevoerd.

Meer informatie over de scenario’s

Bediening vanuit de app

In de Ajax-apps kunt u aangesloten elektrische apparaten eenvoudig in- of uitschakelen via Outlet [type E]. Klik simpelweg op de schakelaar in het veld Outlet [type E] in het tabblad Apparaten . Hierdoor keert de huidige status van de contacten om, waardoor u de stroomtoevoer naar verschillende apparaten, zoals kachels of luchtbevochtigers, van tevoren op afstand kunt regelen.

Daarnaast kunt u het stopcontact beheren via het tabblad Beheer . Veeg eenvoudig omhoog om een lijst weer te geven van alle apparaten die op de hub zijn aangesloten. Gebruik de schakelaar in het veld Outlet [type E] om de aangesloten apparaten in of uit te schakelen.

Handmatige bediening

Het voorpaneel van de Outlet [type E] heeft twee aanraakknoppen om de cover eenvoudig te installeren. Na de installatie is alleen de knop in de linkerbovenhoek van het voorpaneel actief. Met deze aanraakknop kan de stroomtoevoer naar aangesloten apparaten worden geregeld zonder van de app, scenario’s of Button te gebruiken. U hoeft ook geen apparaten uit het stopcontact te halen. De reactie van het stopcontact op de aanraakknop is afhankelijk van de bedrijfsmodus.

Als de functie Uitschakeling door timer is gedeactiveerd, werkt Outlet [type E] in de bistabiele modus. Wanneer u op de knop drukt, schakelt het stopcontact de stroom naar de aangesloten apparaten in of uit.

Als de functie Uitschakeling door timer is geactiveerd, levert de outlet [type E] nadat deze met de aanraakknop ingeschakeld stroom voor de in de instellingen opgegeven tijd. Als u nogmaals op de aanraakknop drukt, wordt de opdracht onderbroken en stopt het stopcontact met het leveren van stroom.

U kunt de aanraakknop activeren in de instellingen van het stopcontact in de Ajax-apps. Deze optie is standaard uitgeschakeld.

Bedieningsmodi

Outlet [type E] kan in bistabiele modus werken of de stroom na de verstreken tijd automatisch uitschakelen. Standaard werkt het stopcontact in de bistabiele modus, waarbij deze in- of uitschakelt terwijl u de voeding beheert.

Wanneer u de functie Uitschakeling door timer activeert, kan de stroom voor een bepaalde periode worden ingeschakeld: van 10 seconden tot 2 uur. Deze modus is bijzonder handig wanneer u bijvoorbeeld de verlichting in de gang 5 minuten langer moet branden nadat het beveiligingssysteem is uitgeschakeld.

Een beheerder of een PRO, die de rechten heeft om het systeem te configureren, kan de functie Uitschakeling door timer activeren en de bedrijfstijd instellen binnen de instellingen van het stopcontact in de Ajax-apps.

Soorten elektrische bescherming van het stopcontact

Outlet [type E] biedt drie onafhankelijke soorten bescherming: spanning, stroom, en temperatuur.

Spanningsbeveiliging: Deze wordt geactiveerd als de spanning van het stopcontact buiten het bereik van 184-253 V~ valt. Deze functie beschermt verbonden apparaten tegen spanningspieken.

Stroombeveiliging: wordt geactiveerd als de belastingsstroom de ingestelde limieten in de Ajax-app overschrijdt. Deze functie beschermt verbonden apparaten en de slimme stekker tegen stroompieken. De limiet kan worden ingesteld binnen het bereik van 1 tot 16 A, in stappen van 1 A, in de instellingen van Outlet [type E] . De standaardwaarde is 13 A.

Temperatuurbeveiliging: Deze schakelt in wanneer de temperatuur van de relaiselementen 95 °C bereikt, waardoor de slimme stekker niet oververhit.

Als de spannings- of temperatuurbeveiliging wordt geactiveerd, stopt de Outlet [type E] met het leveren van voeding, deze wordt automatisch hervat zodra de spanning of temperatuur normaliseert. Merk op dat de voeding niet automatisch herstelt wanneer de stroombeveiliging wordt geactiveerd. Dit kan worden gereset in de Ajax-app of door op de aanraakknop te drukken.

Monitoring van energieverbruik

Outlet [type E] hoe constant toezicht op de parameters voor energieverbruik van de aangesloten apparaten, waaronder:

• spanning;

• belastingsstroom;

• stroomverbruik;

• elektriciteitsverbruik.

Alle gegevens worden weergegeven in de statussen van het apparaat. De gegevens worden ongeveer elke seconde bijgewerkt als Outlet [type E] de status van het contact wijzigt als gevolg van een scenario of nadat het met de aanraakknop of in de app is in- of uitgeschakeld. In andere gevallen hangt de updatefrequentie af van de instellingen van Jeweller of Jeweller/Fibra. De standaardwaarde is 36 seconden. De waarden van het stroomverbruik worden weergegeven in stappen van 1 W.

Voer de volgende stappen uit om de waarden voor stroomverbruik in de instellingen van het stopcontact te resetten:

1. Open de Ajax-app en ga naar het tabblad Apparaten .

2. Selecteer Outlet [type E] in de lijst.

3. Ga naar Instellingen door op het te klikken.

4. Klik op Energieverbruikmeter resetten.

5. Klik op Reset in het pop-upvenster.

Na het verwijderen van de gegevens, wordt de datum van de laatste reset weergegeven in de Statussen van het stopcontact.

Gegevensoverdrachtsprotocol van Jeweller

Dit draadloze tweerichtingsprotocol voor gegevensoverdracht zorgt voor een snelle en betrouwbare communicatie tussen de hubs en de verbonden apparaten. Het slimme stopcontact maakt gebruik van Jeweller voor het verzenden van alarmen en gebeurtenissen.

Meer informatie

Gebeurtenissen verzenden naar de meldkamer

Het Ajax-beveiligingssysteem kan alarmmeldingen niet alleen naar de PRO Desktop-bewakingsapp van Ajax versturen, maar ook naar de meldkamer in bestandsformaten van SurGard (Contact ID), SIA (DC-09), ADEMCO 685 en andere protocollen.

Outlet [type E] kan de volgende scenario’s verzenden:

1. Verlies / herstel van verbinding tussen het apparaat en de hub (of radiosignaalversterker).

2. Permanente deactivering en activering van het stopcontact.

Wanneer een alarmmelding wordt ontvangen, weet de operator van de meldkamer wat er is gebeurd en waar het responsteam naartoe moet worden gestuurd. De adresseerbaarheid van Ajax-apparaten maakt het mogelijk om gebeurtenissen naar PRO Desktop of de meldkamer te sturen, inclusief het type apparaat, de naam, de beveiligingsgroep, en de virtuele ruimte. De lijst met verzonden parameters kan verschillen afhankelijk van het type meldkamer en het geselecteerde communicatieprotocol voor de meldkamer.

Aan het systeem toevoegen

Om Outlet [type E] op de hub aan te sluiten, moet het stopcontact zich in hetzelfde beveiligde gebouw bevinden als het systeem (binnen het bereik van het radionetwerk van de hub). Bij gebruik van de ReX of ReX 2–radiosignaalversterker, voegt u eerst het stopcontact toe aan de hub en verbind het vervolgens met ReX of ReX 2 in de instellingen van de signaalversterker.

Voordat u een apparaat toevoegt

1. Installeer de Ajax-app.

2. Log in op een account of maak een nieuwe aan.

3. Selecteer een space of maak een nieuwe aan.

   Wat is een space

   Zo maakt u een space

   Space is beschikbaar voor apps met deze versies of hoger:

   • Ajax Security System 3.0 voor iOS.

   • Ajax Security System 3.0 voor Android.

   • Ajax PRO: Tool for Engineers 2.0 voor iOS.

   • Ajax PRO: Tool for Engineers 2.0 voor Android.

   • Ajax PRO Desktop 4.0 voor macOS.

   • Ajax PRO Desktop 4.0 voor Windows.

4. Voeg minstens één virtuele ruimte toe.

5. Voeg een compatibele hub toe aan de space. Zorg dat de hub aanstaat en toegang heeft tot het internet via een ethernetkabel, wifi, en/of een mobiel netwerk.

6. Zorg ervoor dat de space is uitgeschakeld en de hub niet begint met updaten door de status in de Ajax-app te controleren.

Soorten accounts en hun rechten

Verbinding maken met de hub

1. Installeer Outlet [type E] en schakel deze in.

2. Open de Ajax-app en selecteer de hub waaraan u het apparaat wilt toevoegen.

3. Ga naar het menu Apparaten en druk op Apparaat toevoegen.

4. Geef het apparaat een naam en scan of voer de QR-code handmatig in. Deze te vinden is op het achter- en voorpaneel van OutletCore (smart) [type E] Jeweller en op de verpakking van het apparaat. Het apparaat-ID staat onder de QR-code.

5. Selecteer een ruimte en een groep (als de Groepsmodus is ingeschakeld).

6. Klik op Toevoegen.

Als de verbinding wordt verbroken, probeer het dan na 5 seconden opnieuw. Als de hub het maximale aantal apparaten heeft bereikt (dingt aantal hangt af van het hub-model), krijgt u een melding wanneer u probeert een nieuw apparaat toe te voegen.

Zodra het stopcontact is aangesloten op de hub, verschijnt het in de lijst met hub-apparaten in de Ajax-app. De updatefrequentie voor statussen van de apparaten in de lijst hangt af van de instellingen van Jeweller of Jeweller/Fibra, de standaardwaarde is 36 seconden.

Storingen

Wanneer er een storing van Outlet [type E] wordt gedetecteerd, geeft de Ajax-app een storingsteller weer op het apparaatpictogram. Alle storingen worden aangegeven in de statussen van het stopcontact. Velden met storingen worden rood gemarkeerd.

Een storing wordt weergegeven als:

• stroombeveiliging geactiveerd is;

• temperatuurbeveiliging geactiveerd is;

• spanningsbeveiliging geactiveerd is;

• er geen verbinding met de hub of de radiosignaalversterker.

Pictogrammen

De pictogrammen in de app geven enkele statussen van het stopcontact weer. Om ze te openen:

1. Log in bij de Ajax-app.

2. Selecteer een hub.

3. Ga naar het tabblad Apparaten .

Statussen

Bij de statussen vindt u informatie over het apparaat en de bedrijfsparameters. U vindt de statussen van Outlet [type E] in de Ajax-app:

1. Ga naar het tabblad Apparaten .

2. Selecteer Outlet [type E] in de lijst.

Instellingen

Zo past u de instellingen van Outlet [type E] aan in de Ajax-app:

1. Ga naar het tabblad Apparaten .

2. Selecteer Outlet [type E] in de lijst.

3. Ga naar Instellingen door op het te klikken.

4. Stel de vereiste parameters in.

5. Klik op Terug om de nieuwe instellingen op te slaan.

Indicatie

Outlet [Type E] informeert over de status en het stroomverbruik van de verbonden apparaten via de led-indicatie. De waarde van het stroomverbruik is beschikbaar via de Statussen van het stopcontact in de Ajax-app.

Testen van de functionaliteit

Het Ajax-systeem heeft diverse testen om de juiste installatieplaats voor de apparaten te selecteren. Deze testen starten niet direct; de wachttijd overschrijdt echter niet de duur van de peiling-interval tussen één hub en apparaat. U kunt het peiling-interval controleren en configureren in de instellingen van de hub (Hub → Instellingen → Jeweller of Jeweller/Fibra).

Zo voert u een test uit in de Ajax-app:

1. Selecteer de vereiste hub.

2. Ga naar het tabblad Apparaten .

3. Selecteer Outlet [type E] in de lijst.

4. Ga naar Instellingen .

5. Selecteer en voer de Jeweller-signaalsterktetest uit.

Plaatsing van het apparaat

Bij de keuze waar u het apparaat wilt installeren, moet u rekening houden met welke parameters van invloed zijn op de werking:

• Jeweller-signaalsterkte;

• de afstand tussen het stopcontact en de hub of signaalversterker;

• de aanwezigheid van obstakels die het radiosignaal tussen apparaten kunnen verhinderen zoals muren, plafonds tussen verdiepingen, grote objecten in de ruimte.

Volg bij het ontwerpen van een beveiligingssysteem voor uw object altijd de plaatsingsadviezen. Het beveiligingssysteem moet door professionals worden ontworpen en geïnstalleerd. Een lijst met erkende Ajax-partners is hier beschikbaar.

Signaalsterkte

De Jeweller-signaalsterkte wordt bepaald door het aantal niet-geleverde of beschadigde datapakketten in een bepaalde periode. Het pictogram in het tabblad Apparaten geeft de signaalsterkte aan:

• drie streepjes — uitstekende signaalsterkte;

• twee streepjes — goede signaalsterkte;

• eén streepje — lage signaalsterkte, een stabiele werking wordt niet gegarandeerd;

• doorgestreept pictogram — geen signaal.

Installeer Outlet [type E] niet

1. Buitenshuis, dat kan leiden tot een storing in het stopcontact.

2. In de buurt van metalen voorwerpen en spiegels die radiosignalen kunnen dempen of afschermen.

3. In gebouwen waar de temperatuur- en luchtvochtigheidsniveaus de toegestane limieten overschrijden, omdat dit het stopcontact kan beschadigen.

4. Dichter dan 1 meter bij de hub of een radiosignaalversterker om communicatieverlies met het stopcontact te voorkomen.

5. Op plaatsen met een laag signaalniveau, omdat dit kan leiden tot verbindingsverlies met de hub.

Installatie

Om Outlet [type E] te monteren:

1. Schakel de stroomtoevoer naar de kabel uit waarop Outlet [type E] wordt aangesloten.

2. Bereid de montageboxen voor en verwijder eventuele voorgeïnstalleerde stopcontacten. Ontkoppel de kabels en zorg ervoor dat ongeveer 9 mm van de kabel blootligt.

3. Installeer de afdekkap. Voor de juiste uitlijning moet de UP-sleutel op de afdekkap overeenkomen met de sleutel op het voorpaneel van het relais. Bevestig de afdekkap met de meegeleverde schroef op het achterste deel van het relais.

4. Sluit de kabels aan op het relais van OutletCore (smart) [type E] Jeweller volgens de onderstaande aansluitschema’s:

   Aansluitschema voor één stopcontact	Aansluitschema voor meerdere stopcontacten

   1. Sluit de voedingsfase aan op aansluitklem L.

   2. Sluit de neutrale voeding aan op aansluitklem N.

   3. Sluit de aardingskabel aan op de daarvoor bestemde aansluitklem .

5. Installeer het relais van OutletCore in de montagebox en leid de kabels er voorzichtig in. Draai de schroeven vast om de montageklemmen vast te zetten. Bevestig het relais van het stopcontact met de meegeleverde schroeven.

6. Installeer indien nodig de resterende relais van OutletCore.

7. Monteer het afdekraam met het juiste aantal als u meerdere stopcontacten of LightSwitch-schakelaars installeert.

8. Installeer de nodige voorpanelen.

9. Schakel de stroom in.

10. Voeg de stopcontacten toe aan de hub met behulp van de Ajax-app.

Outlet [type E] wordt binnen 3 seconden na het inschakelen van de voeding ingeschakeld. U hoort het relais klikken en de indicatie van het apparaat gaat branden (als de voorpanelen geïnstalleerd zijn) om aan te geven dat het apparaat ingeschakeld is.

Onderhoud

Controleer regelmatig het functioneren van het apparaat. Verwijder stof, spinnenwebben en ander vuil van de behuizing van het apparaat. Gebruik zachte, droge doekjes die geschikt zijn voor het reinigen van elektronische apparatuur. Gebruik geen middelen die alcohol, aceton, benzine, of andere actieve oplosmiddelen bevatten om het apparaat te reinigen.

Technische specificaties

Alle technische specificaties van Outlet [type E] Jeweller

Naleving van normen

Volledige set

Outlet [type E] Jeweller is een geprefabriceerde slim stopcontact. Alle onderdelen zijn afzonderlijk verkrijgbaar.

Garantie

De garantie op de producten van de Limited Liability Company, “Ajax Systems Manufacturing”, is 2 jaar geldig na aankoop.

Als u problemen ondervindt met de werking van het apparaat, raden wij u aan eerst contact op te nemen met de technische ondersteuning van Ajax. In de meeste de gevallen kunnen technische problemen op afstand worden opgelost.

Garantieverplichtingen

Gebruikersovereenkomst

Contact opnemen met de technische ondersteuning:

• e-mail

• Telegram
